1. POR Avelino Mayo 5° “A”
MEDIDOR ANALÓGICO

2. Un dispositivo de medida
analógico es aquel cuya
salida varía de forma
continua y mantiene una
relación fija con la entrada.

3. La utilización de instrumentos
análogos en la actualidad está
muy extendido, a pesar que los
instrumentos digitales crecen de
manera exponencial en número,
versatilidad y en aplicaciones. Es
lógico todavía pensar en que los
instrumentos analógicos se sigan
utilizando durante los próximos
años y que para algunas
aplicaciones no puedan ser
sustituidos.

4.  a. Instrumentos en los que se utiliza el
movimiento de una bobina móvil como
elemento sensor. (Bobina móvil y hierro
móvil).
 b. Instrumentos que utilizan un tubo de rayos
catódicos (C.R.T.) como medio de
visualización.
 c. Instrumentos que utilizan cintas
magnéticas como medio de almacenamiento
(registro).

5. Este aparte solamente tratará los
siguientes instrumentos de medida,
obviando los registradores debido al
gran avance de las bases de datos,
las redes de cómputo y los
computadores digitales.
 Medidores de bobina móvil
 Medidores de hierro móvil
 Medidores electrodinámicos.
 El osciloscopio.

6.  Lea todos los diales, a excepción de los diales de prueba
en un medidor de gas. (Los diales de prueba no tienen
números)
 Si la aguja de cualquier dial está entre dos números, lea el
número más bajo
 Si la aguja se encuentra exactamente sobre un número, lea
ese número sólo si la aguja de la derecha está sobre el
cero o acaba de pasar el cero; si la aguja de la derecha no
está sobre el cero, tome el número inmediato inferior
 Para ayudarnos a llevar un registro de cuánta energía
gasta usted, mantenga sus medidores accesibles y libres
de obstrucción

7.  Los medidores analógicos tienen la ventaja de que,
cuando las lecturas fluctuantes existen, son
capaces de medir estas fluctuaciones. La aguja del
medidor analógico se moverá desde una posición a
otra constantemente con el fin de representar a la
fluctuación. Cuando existe una fluctuación, un
medidor digital no es capaz de representar la
variación, sino que registra un error o calcula una
lectura. A pesar de esto, el único tipo de
fluctuaciones que un medidor analógico puede
medir son las fluctuaciones de baja frecuencia, lo
que nos deja a los medidores digitales en una gran
situación de desventaja

8. Amperímetros, voltímetros,
fasímetros, vatímetros,
frecuencímetros, indicadores de
proceso, secuencímetros, relé de
sincronismo, sincronoscopio,
cuentahoras, relojes analógicos, etc.
En distintos tamaños y fijaciones en
panel o raíl DIN.

9. Medidor eléctrico Medidores de gas

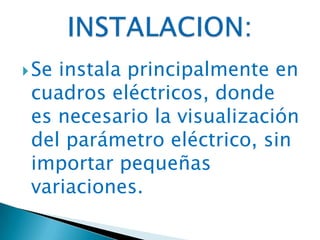

10. Se instala principalmente en
cuadros eléctricos, donde
es necesario la visualización
del parámetro eléctrico, sin
importar pequeñas
variaciones.
