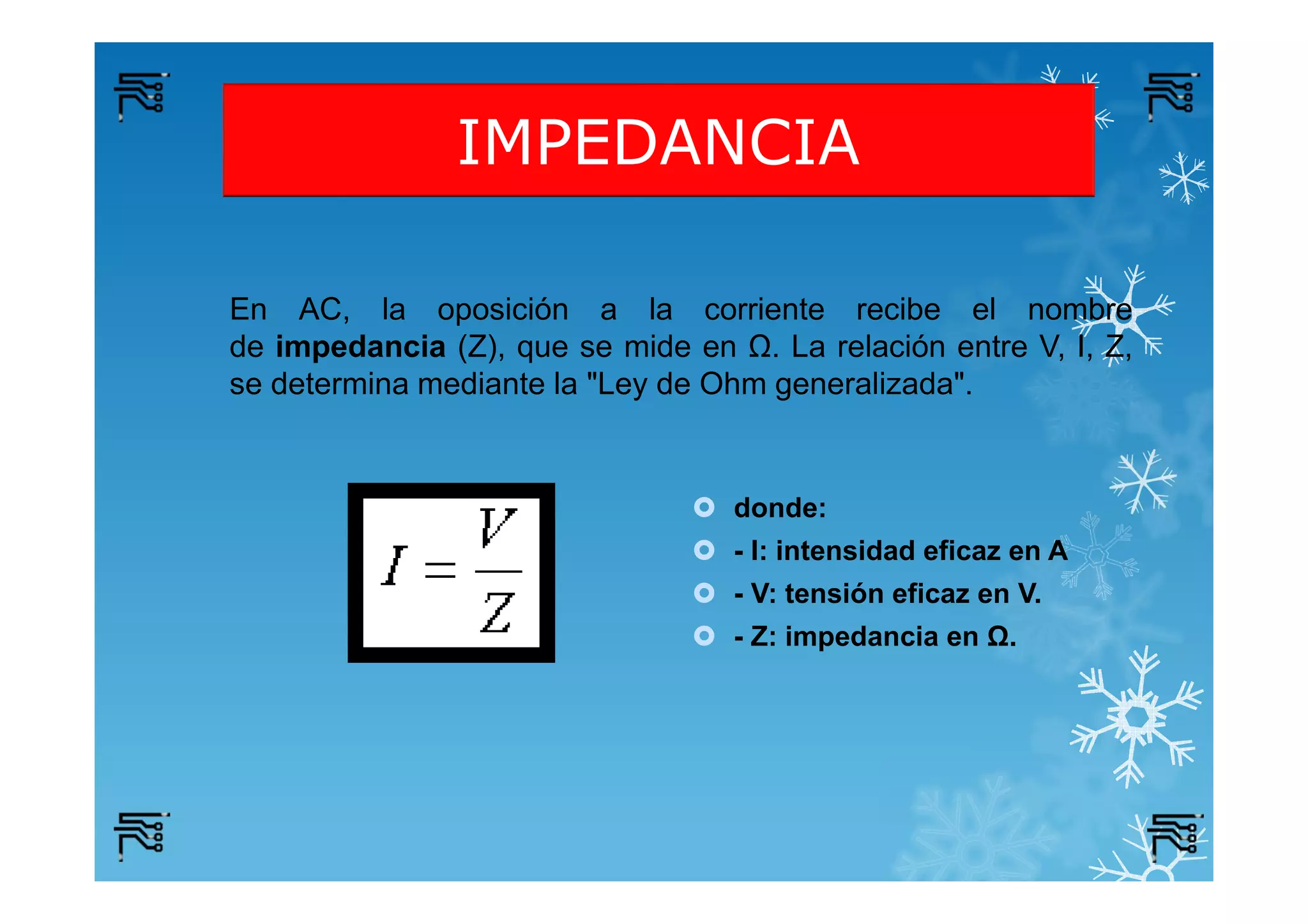

1. IMPEDANCIA
En AC, la oposición a la corriente recibe el nombre
de impedancia (Z), que se mide en Ω. La relación entre V, I, Z,
se determina mediante la "Ley de Ohm generalizada".
donde:
- I: intensidad eficaz en A
- V: tensión eficaz en V.
- Z: impedancia en Ω.

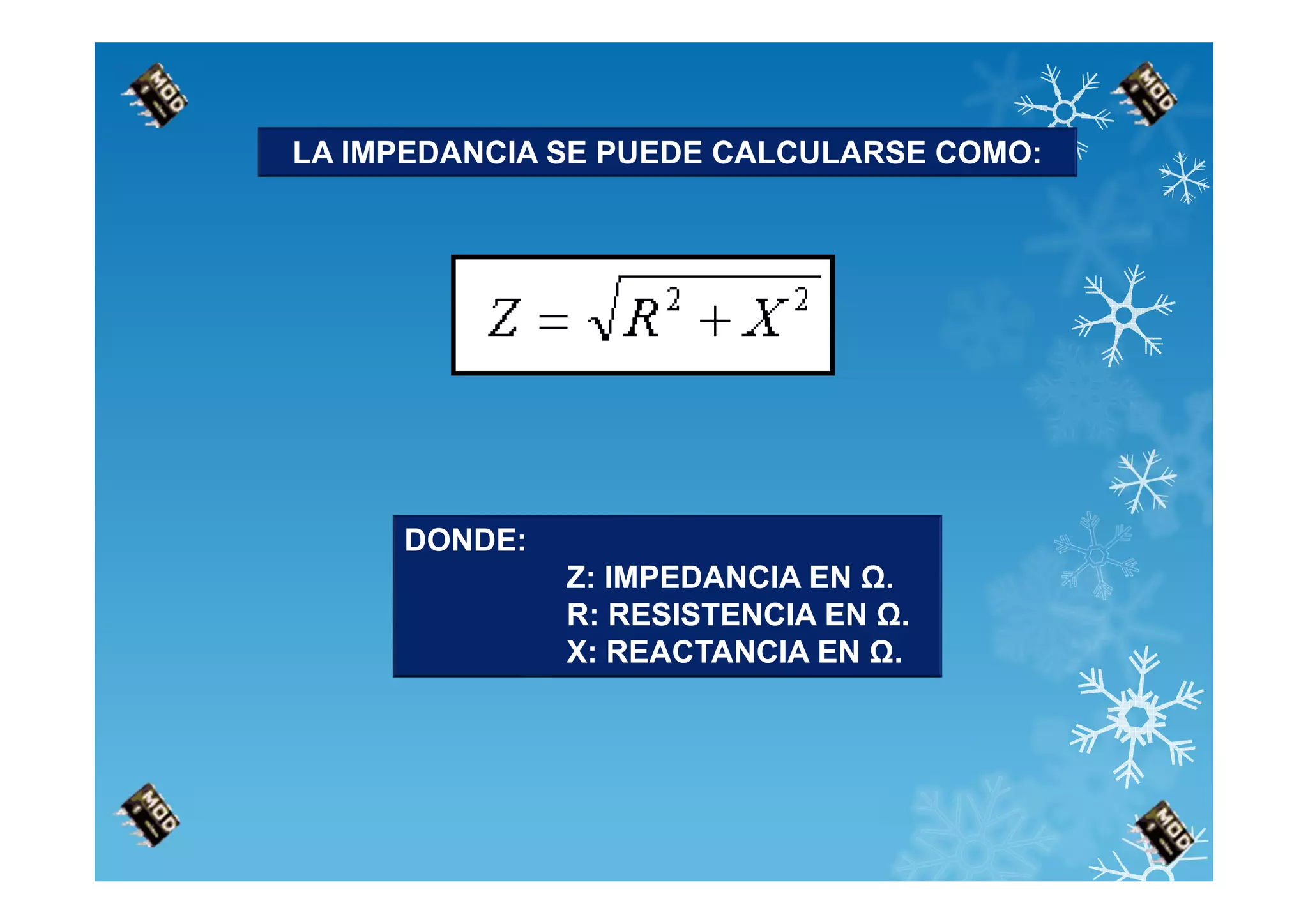

2. LA IMPEDANCIA SE PUEDE CALCULARSE COMO:
DONDE:
Z: IMPEDANCIA EN Ω.
R: RESISTENCIA EN Ω.
X: REACTANCIA EN Ω.

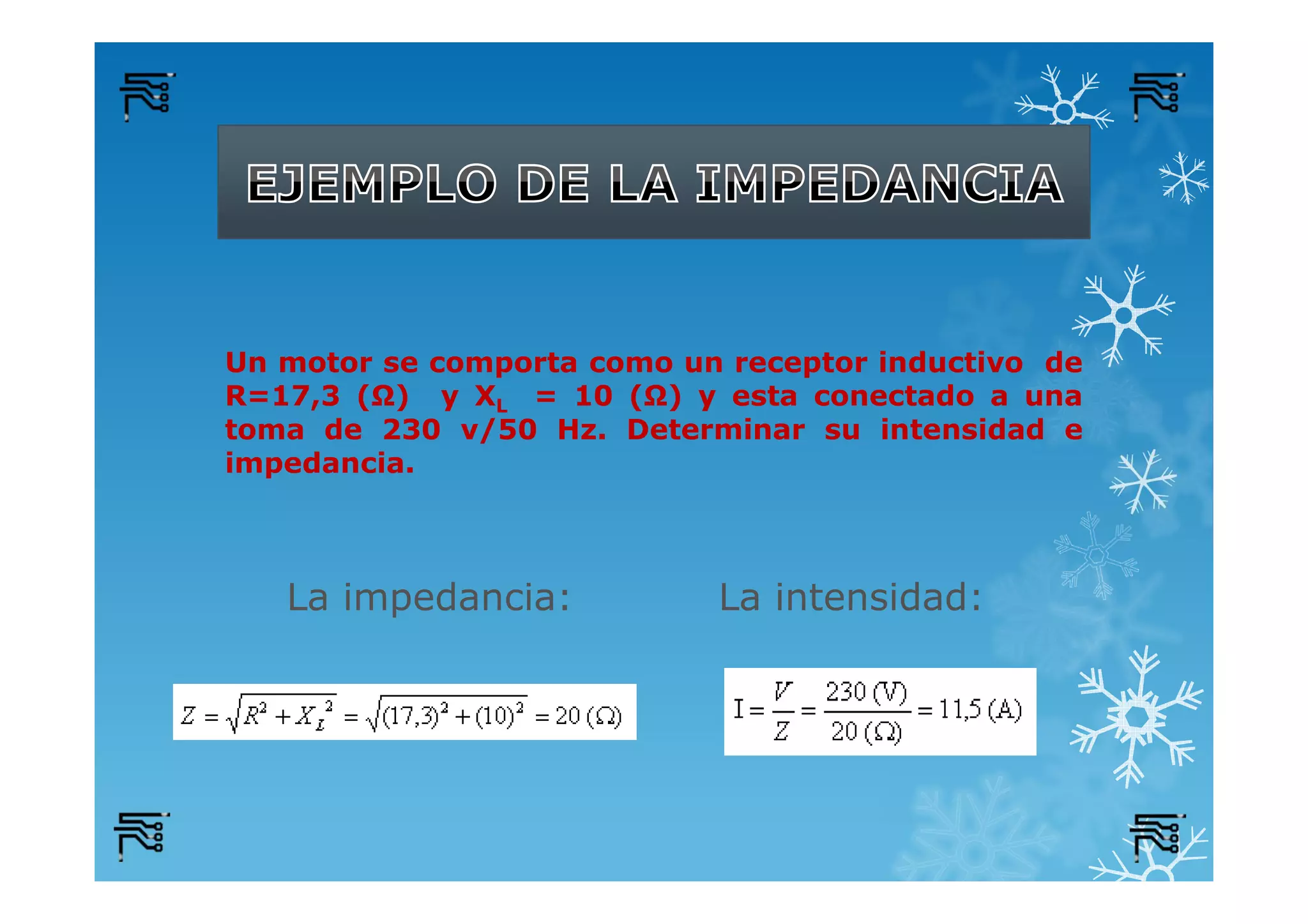

3. Un motor se comporta como un receptor inductivo de
R=17,3 (Ω) y XL = 10 (Ω) y esta conectado a una
toma de 230 v/50 Hz. Determinar su intensidad e
impedancia.
La impedancia: La intensidad:

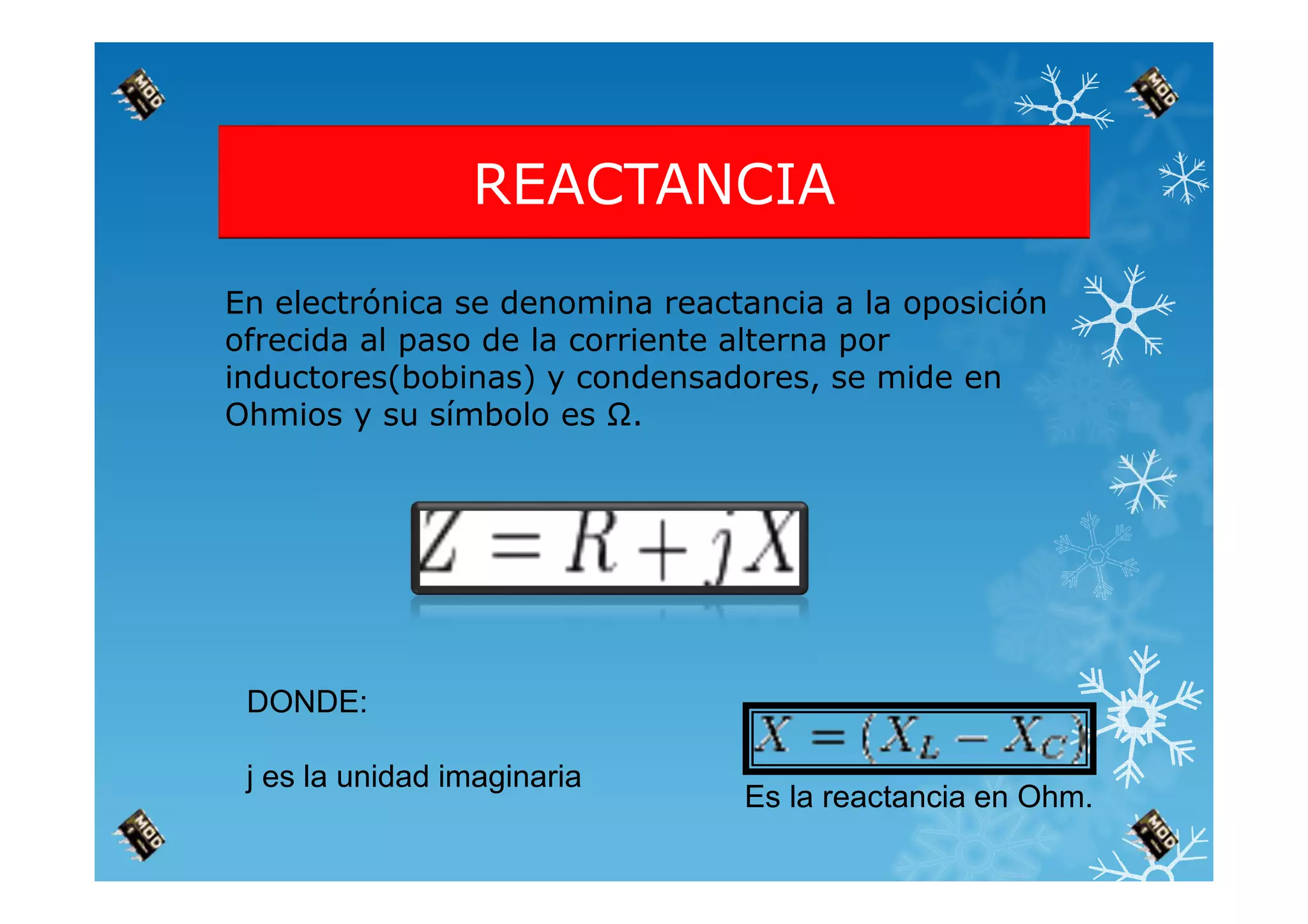

4. REACTANCIA
En electrónica se denomina reactancia a la oposición
ofrecida al paso de la corriente alterna por
inductores(bobinas) y condensadores, se mide en
Ohmios y su símbolo es Ω.
DONDE:
j es la unidad imaginaria
Es la reactancia en Ohm.

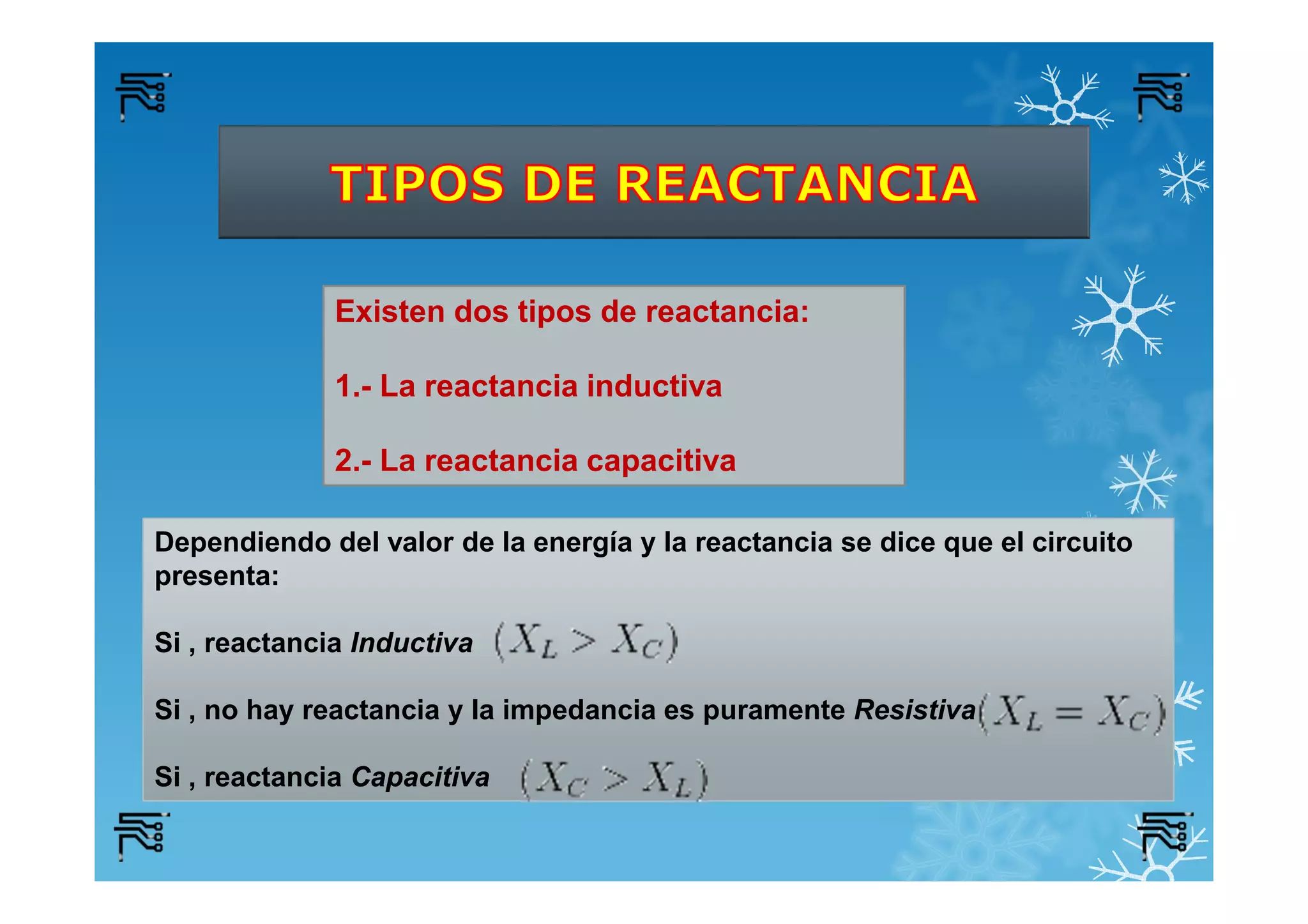

5. Dependiendo del valor de la energía y la reactancia se dice que el circuito
presenta:
Si , reactancia Inductiva
Si , no hay reactancia y la impedancia es puramente Resistiva
Si , reactancia Capacitiva
Existen dos tipos de reactancia:
1.- La reactancia inductiva
2.- La reactancia capacitiva

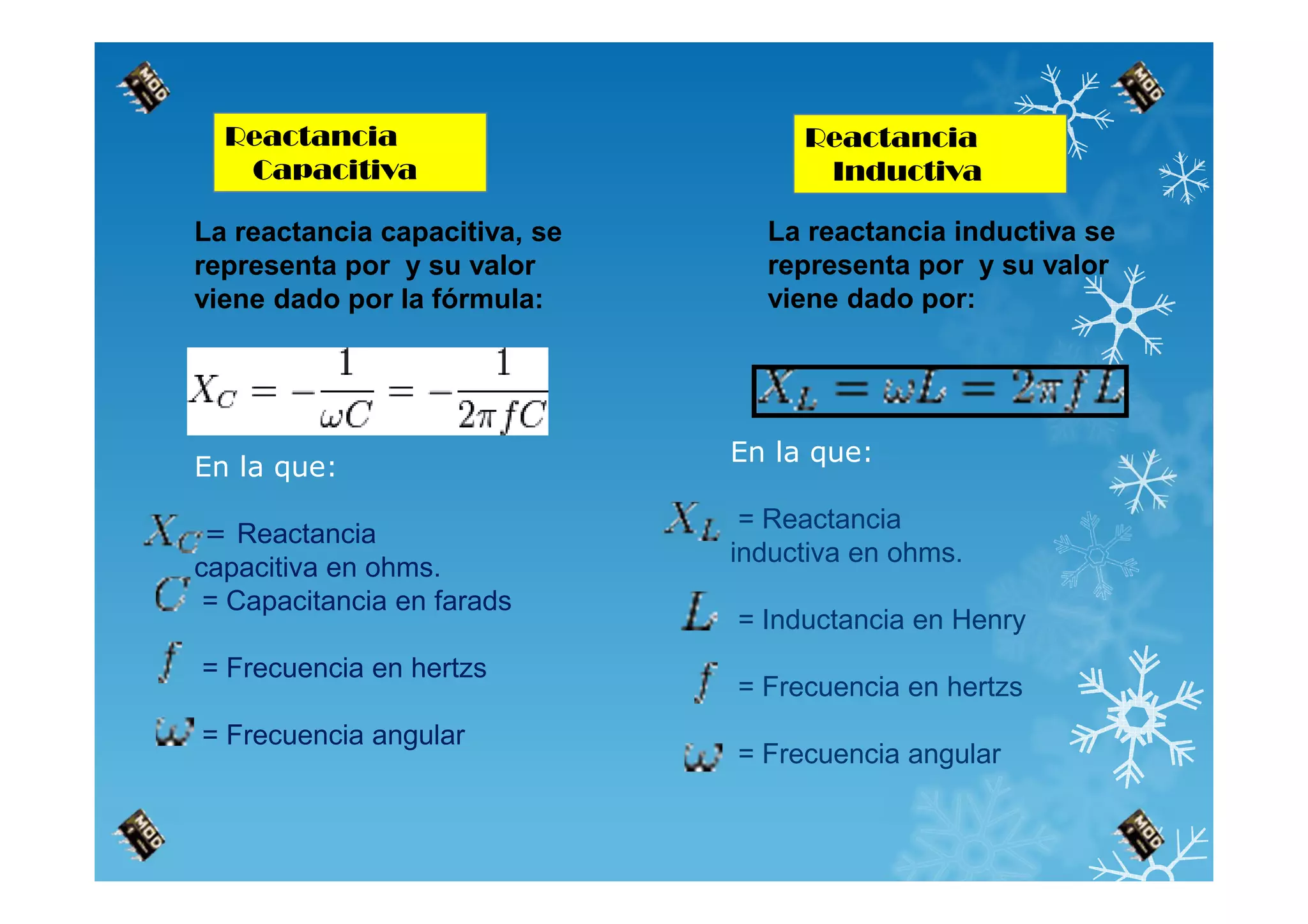

6. Reactancia
Capacitiva
Reactancia
Inductiva
La reactancia capacitiva, se
representa por y su valor
viene dado por la fórmula:
En la que:
= Reactancia
capacitiva en ohms.
= Capacitancia en farads
= Frecuencia en hertzs
= Frecuencia angular
La reactancia inductiva se
representa por y su valor
viene dado por:
En la que:
= Reactancia
inductiva en ohms.
= Inductancia en Henry
= Frecuencia en hertzs
= Frecuencia angular

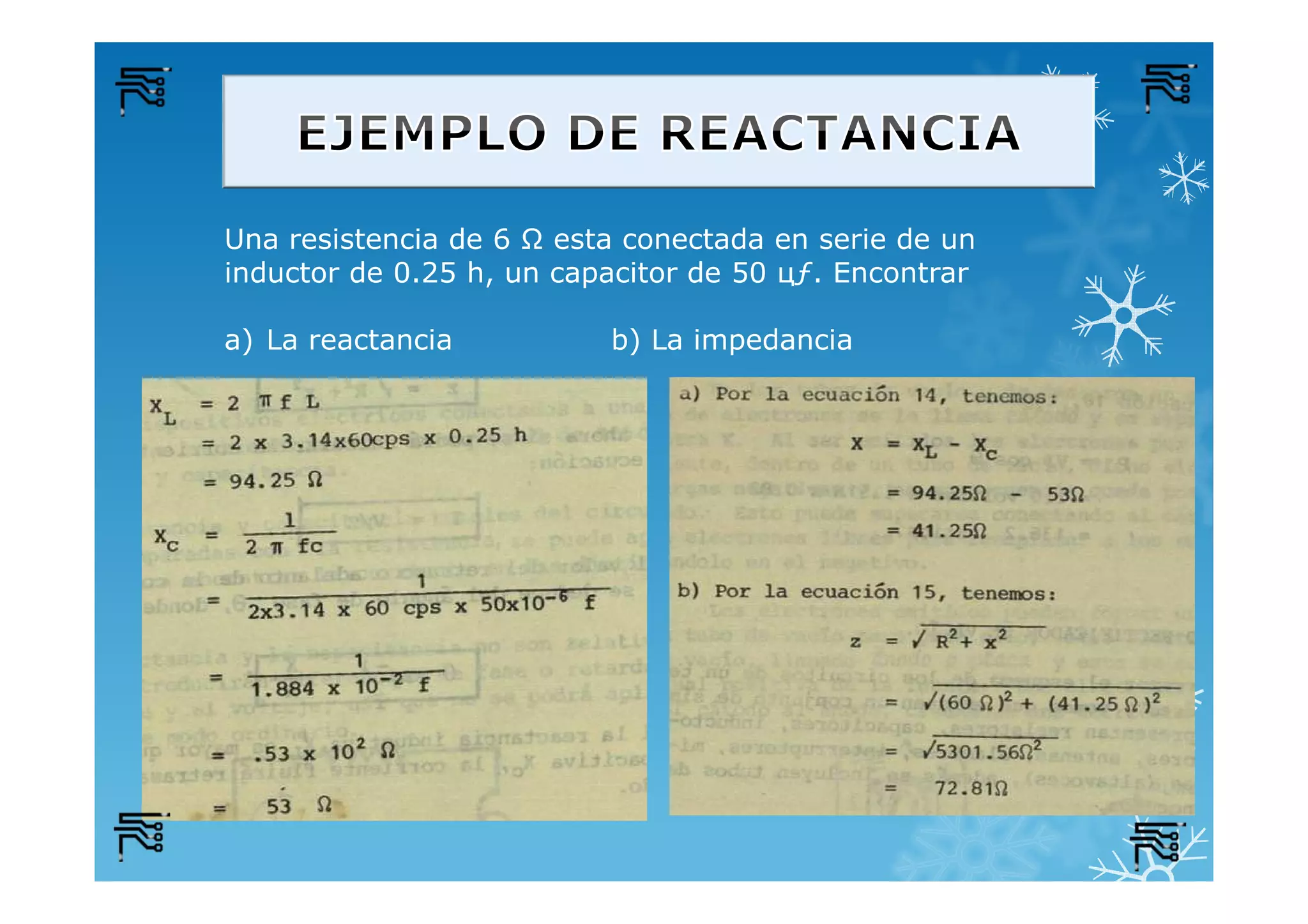

7. Una resistencia de 6 Ω esta conectada en serie de un
inductor de 0.25 h, un capacitor de 50 цƒ. Encontrar
a) La reactancia b) La impedancia
