Los instrumentos para el control de las pruebas de color son los densitómetros, que miden las densidades y el porcentaje de punto. Existen dos tipos: los densitómetros de reflexión que se usan en originales opacos y miden la luz reflejada, y los de transmisión que se usan en originales transparentes y miden la luz transmitida. El funcionamiento consiste en medir la luz que incide sobre la superficie y es absorbida o reflejada por la tinta, transformando la medición en un valor que se muestra.

1. 1
Instrumentos para el control de las pruebas de color
Son los aparatos encargados de medir las densidades y el porcentaje de punto y por lo
tanto
el instrumento de control de calidad más útil en la reproducción.
Hay dos tipos de densitómetros:
De reflexión: se utiliza para originales opacos y mide la cantidad de luz reflejada en un
impreso.
Figura 2: Densitómetro de reflexión
De transmisión: se utiliza para originales transparentes (película) y mide la cantidad de luz
que se transmite a través de un material transparente.
Figura 3: Densitómetro de transmisión
El funcionamiento de un densitómetro consiste en que una luz incide a través de un sistema
de lentes
sobre la superficie, en función del espesor de tinta absorbe parte de la luz y refleja otra. Un
sistema de lentes
recoge esos rayos que emergen y lo llevan a unos receptos que lo transforma en energía

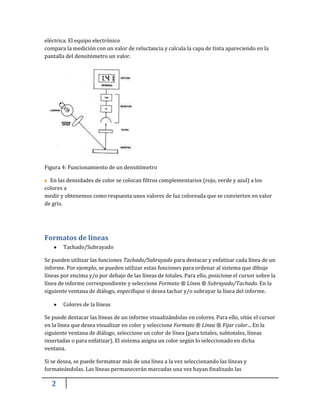

2. 2
eléctrica. El equipo electrónico
compara la medición con un valor de reluctancia y calcula la capa de tinta apareciendo en la
pantalla del densitómetro un valor.
Figura 4: Funcionamiento de un densitómetro
En las densidades de color se colocan filtros complementarios (rojo, verde y azul) a los
colores a
medir y obtenemos como respuesta unos valores de luz coloreada que se convierten en valor
de gris.
Formatos de líneas
Tachado/Subrayado
Se pueden utilizar las funciones Tachado/Subrayado para destacar y enfatizar cada línea de un
informe. Por ejemplo, se pueden utilizar estas funciones para ordenar al sistema que dibuje
líneas por encima y/o por debajo de las líneas de totales. Para ello, posicione el cursor sobre la
línea de informe correspondiente y seleccione Formato ® Línea ® Subrayado/Tachado. En la
siguiente ventana de diálogo, especifique si desea tachar y/o subrayar la línea del informe.
Colores de la líneas
Se puede destacar las líneas de un informe visualizándolas en colores. Para ello, sitúe el cursor
en la línea que desea visualizar en color y seleccione Formato ® Línea ® Fijar color... En la
siguiente ventana de diálogo, seleccione un color de línea (para totales, subtotales, líneas
insertadas o para enfatizar). El sistema asigna un color según lo seleccionado en dicha
ventana.
Si se desea, se puede formatear más de una línea a la vez seleccionando las líneas y
formateándolas. Las líneas permanecerán marcadas una vez hayan finalizado las

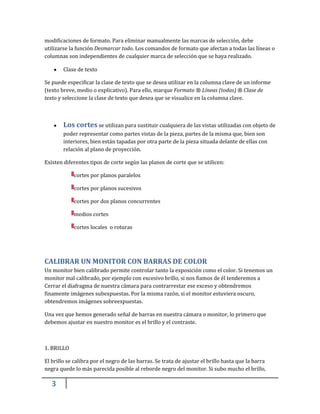

3. 3
modificaciones de formato. Para eliminar manualmente las marcas de selección, debe
utilizarse la función Desmarcar todo. Los comandos de formato que afectan a todas las líneas o
columnas son independientes de cualquier marca de selección que se haya realizado.
Clase de texto
Se puede especificar la clase de texto que se desea utilizar en la columna clave de un informe
(texto breve, medio o explicativo). Para ello, marque Formato ® Líneas (todas) ® Clase de
texto y seleccione la clase de texto que desea que se visualice en la columna clave.
Los cortes se utilizan para sustituir cualquiera de las vistas utilizadas con objeto de
poder representar como partes vistas de la pieza, partes de la misma que, bien son
interiores, bien están tapadas por otra parte de la pieza situada delante de ellas con
relación al plano de proyección.
Existen diferentes tipos de corte según las planos de corte que se utilicen:
cortes por planos paralelos
cortes por planos sucesivos
cortes por dos planos concurrentes
medios cortes
cortes locales o roturas
CALIBRAR UN MONITOR CON BARRAS DE COLOR
Un monitor bien calibrado permite controlar tanto la exposición como el color. Si tenemos un
monitor mal calibrado, por ejemplo con excesivo brillo, si nos fiamos de él tenderemos a
Cerrar el diafragma de nuestra cámara para contrarrestar ese exceso y obtendremos
finamente imágenes subexpuestas. Por la misma razón, si el monitor estuviera oscuro,
obtendremos imágenes sobreexpuestas.
Una vez que hemos generado señal de barras en nuestra cámara o monitor, lo primero que
debemos ajustar en nuestro monitor es el brillo y el contraste.
1. BRILLO
El brillo se calibra por el negro de las barras. Se trata de ajustar el brillo hasta que la barra
negra quede lo más parecida posible al reborde negro del monitor. Si subo mucho el brillo,

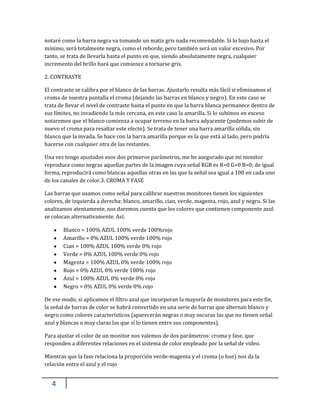

4. 4
notaré como la barra negra va tomando un matiz gris nada recomendable. Si lo bajo hasta el
mínimo, será totalmente negra, como el reborde, pero también será un valor excesivo. Por
tanto, se trata de llevarla hasta el punto en que, siendo absolutamente negra, cualquier
incremento del brillo hará que comience a tornarse gris.
2. CONTRASTE
El contraste se calibra por el blanco de las barras. Ajustarlo resulta más fácil si eliminamos el
croma de nuestra pantalla el croma (dejando las barras en blanco y negro). En este caso se
trata de llevar el nivel de contraste hasta el punto en que la barra blanca permanece dentro de
sus límites, no invadiendo la más cercana, en este caso la amarilla. Si lo subimos en exceso
notaremos que el blanco comienza a ocupar terreno en la barra adyacente (podemos subir de
nuevo el croma para resaltar este efecto). Se trata de tener una barra amarilla sólida, sin
blanco que la invada. Se hace con la barra amarilla porque es la que está al lado, pero podría
hacerse con cualquier otra de las restantes.
Una vez tengo ajustados esos dos primeros parámetros, me he asegurado que mi monitor
reproduce como negras aquellas partes de la imagen cuya señal RGB es R=0 G=0 B=0; de igual
forma, reproducirá como blancas aquellas otras en las que la señal sea igual a 100 en cada uno
de los canales de color.3. CROMA Y FASE
Las barras que usamos como señal para calibrar nuestros monitores tienen los siguientes
colores, de izquierda a derecha: blanco, amarillo, cian, verde, magenta, rojo, azul y negro. Si las
analizamos atentamente, nos daremos cuenta que los colores que contienen componente azul
se colocan alternativamente. Así:
Blanco = 100% AZUL 100% verde 100%rojo
Amarillo = 0% AZUL 100% verde 100% rojo
Cian = 100% AZUL 100% verde 0% rojo
Verde = 0% AZUL 100% verde 0% rojo
Magenta = 100% AZUL 0% verde 100% rojo
Rojo = 0% AZUL 0% verde 100% rojo
Azul = 100% AZUL 0% verde 0% rojo
Negro = 0% AZUL 0% verde 0% rojo
De ese modo, si aplicamos el filtro azul que incorporan la mayoría de monitores para este fin,
la señal de barras de color se habrá convertido en una serie de barras que alternan blanco y
negro como colores característicos (aparecerán negras o muy oscuras las que no tienen señal
azul y blancas o muy claras las que sí lo tienen entre sus componentes).
Para ajustar el color de un monitor nos valemos de dos parámetros: croma y fase, que
responden a diferentes relaciones en el sistema de color empleado por la señal de video.
Mientras que la fase relaciona la proporción verde-magenta y el croma (o hue) nos da la
relación entre el azul y el rojo

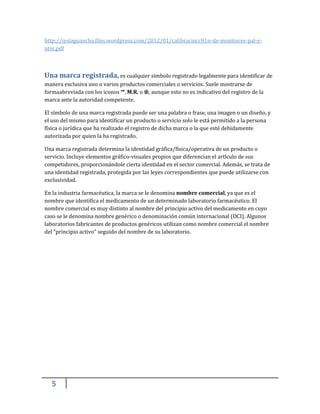

5. 5
http://iyslaguancha.files.wordpress.com/2012/01/calibraciocc81n-de-monitores-pal-y-
ntsc.pdf
Una marca registrada, es cualquier símbolo registrado legalmente para identificar de
manera exclusiva uno o varios productos comerciales o servicios. Suele mostrarse de
formaabreviada con los iconos ™, M.R. o ®, aunque esto no es indicativo del registro de la
marca ante la autoridad competente.
El símbolo de una marca registrada puede ser una palabra o frase, una imagen o un diseño, y
el uso del mismo para identificar un producto o servicio solo le está permitido a la persona
física o jurídica que ha realizado el registro de dicha marca o la que esté debidamente
autorizada por quien la ha registrado.
Una marca registrada determina la identidad gráfica/física/operativa de un producto o
servicio. Incluye elementos gráfico-visuales propios que diferencian el artículo de sus
competidores, proporcionándole cierta identidad en el sector comercial. Además, se trata de
una identidad registrada, protegida por las leyes correspondientes que puede utilizarse con
exclusividad.
En la industria farmacéutica, la marca se le denomina nombre comercial, ya que es el
nombre que identifica el medicamento de un determinado laboratorio farmacéutico. El
nombre comercial es muy distinto al nombre del principio activo del medicamento en cuyo
caso se le denomina nombre genérico o denominación común internacional (DCI). Algunos
laboratorios fabricantes de productos genéricos utilizan como nombre comercial el nombre
del "principio activo" seguido del nombre de su laboratorio.
