Este documento proporciona los diagramas y listas de componentes para construir un amplificador estéreo con ecualizador de 3 bandas. Incluye diagramas esquemáticos, de conexión y PCB para los circuitos del preamplificador con ecualizador y el amplificador de potencia, así como las listas de materiales requeridos.

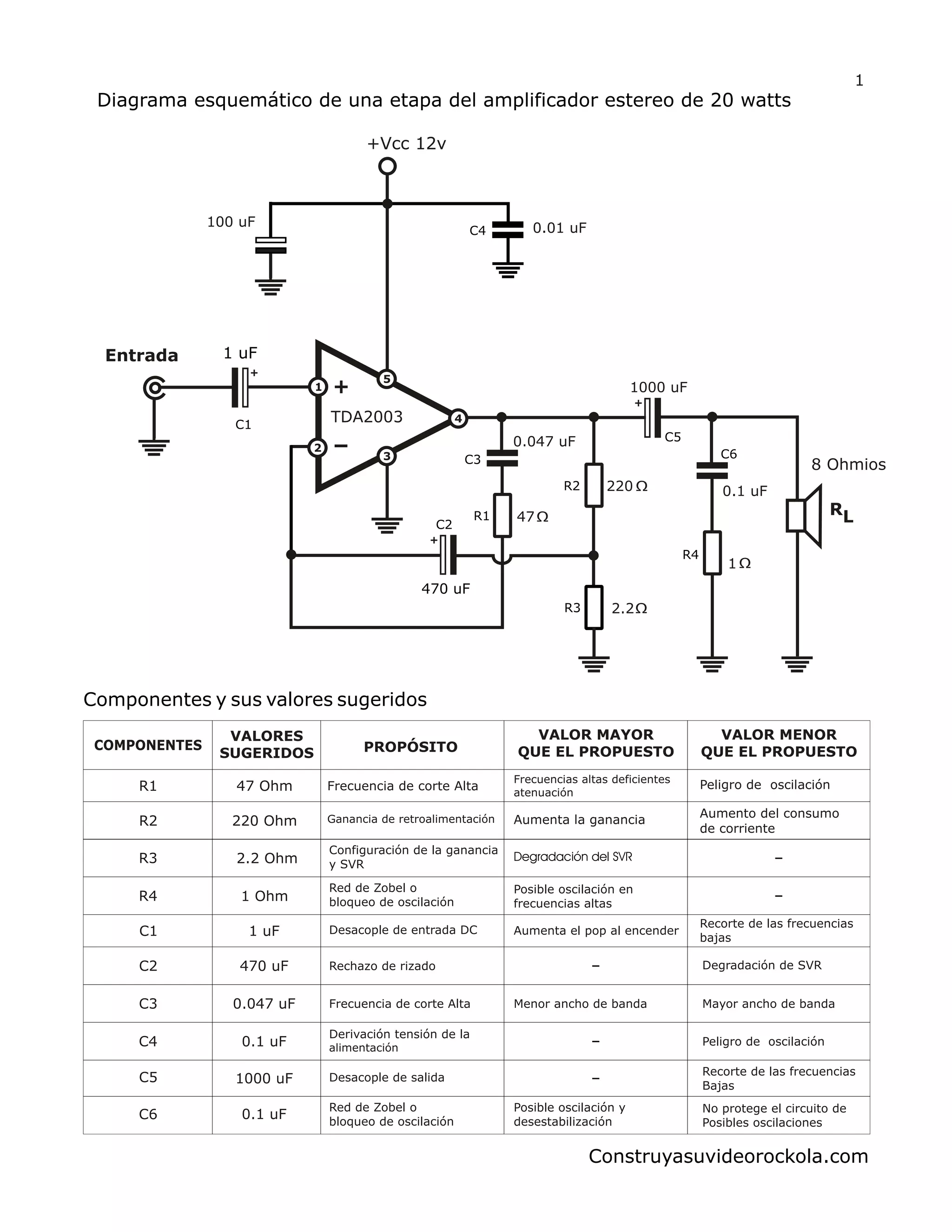

1. +
-
TDA2003
1
5
4
2
RL
Entrada
+Vcc 12v
220
1
0.1 uF
2.2
1 uF
1000 uF
0.01 uF100 uF
8 Ohmios
47
3
0.047 uF
470 uF
+
+
+
1
COMPONENTES
VALORES
SUGERIDOS PROPÓSITO
VALOR MAYOR
QUE EL PROPUESTO
VALOR MENOR
QUE EL PROPUESTO
R2
R1
C1
C2
C5
220 Ohm
47 Ohm
1 uF
470 uF
1000 uF
Frecuencia de corte Alta
C6 0.1 uF
Desacople de entrada DC Aumenta el pop al encender
Recorte de las frecuencias
bajas
Rechazo de rizado Degradación de SVR
C4 0.1 uF Peligro de oscilación
R3 2.2 Ohm
Componentes y sus valores sugeridos
Frecuencias altas deficientes
atenuación
Peligro de oscilación
Ganancia de retroalimentación Aumenta la ganancia
Aumento del consumo
de corriente
Configuración de la ganancia
y SVR
Degradación del SVR
Derivación tensión de la
alimentación
Desacople de salida
Recorte de las frecuencias
Bajas
No protege el circuito de
Posibles oscilaciones
__
C3 0.047 uF Frecuencia de corte Alta Mayor ancho de banda
C1
C2
__
__
Red de Zobel o
bloqueo de oscilación
Posible oscilación y
desestabilización
R2
R3
R4
R1
C3
C4
C5
C6
Menor ancho de banda
R4 1 Ohm
Red de Zobel o
bloqueo de oscilación
Posible oscilación en
frecuencias altas
__
__
Construyasuvideorockola.com

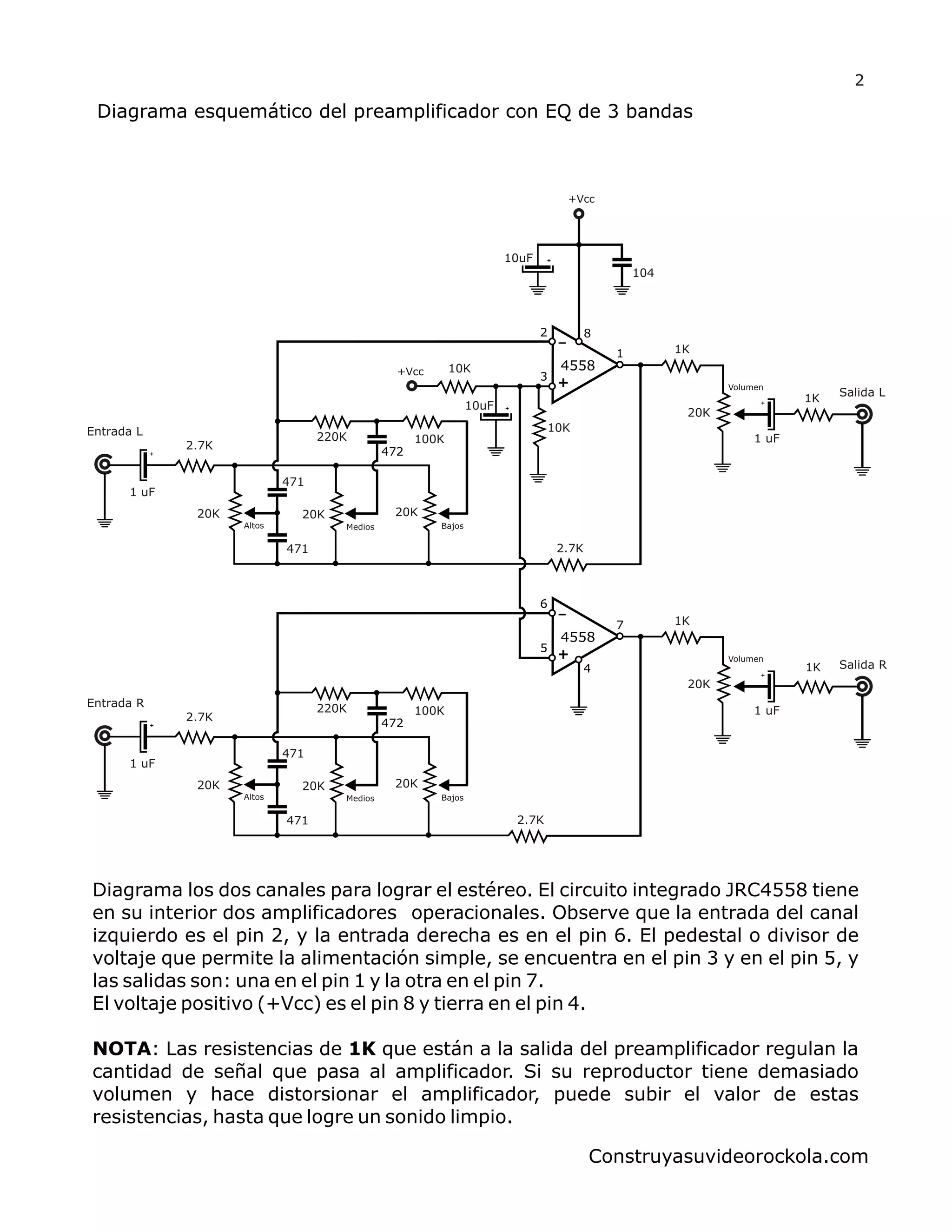

2. Diagrama esquemático del preamplificador con EQ de 3 bandas
Diagrama los dos canales para lograr el estéreo. El circuito integrado JRC4558 tiene
en su interior dos amplificadores operacionales. Observe que la entrada del canal
izquierdo es el pin 2, y la entrada derecha es en el pin 6. El pedestal o divisor de
voltaje que permite la alimentación simple, se encuentra en el pin 3 y en el pin 5, y
las salidas son: una en el pin 1 y la otra en el pin 7.
El voltaje positivo (+Vcc) es el pin 8 y tierra en el pin 4.
NOTA: Las resistencias de 1K que están a la salida del preamplificador regulan la
cantidad de señal que pasa al amplificador. Si su reproductor tiene demasiado
volumen y hace distorsionar el amplificador, puede subir el valor de estas
resistencias, hasta que logre un sonido limpio.
2
Construyasuvideorockola.com
Entrada L
+
4558
2
3
8
1
+Vcc
Salida L
1 uF
2.7K
20K 20K 20K
1K
100K
2.7K
220K
471
471
472
104
20K
1 uF
Altos Medios Bajos
Volumen
10K
10K+Vcc
10uF
10uF
Entrada R
+
4558
6
5
4
7
1 uF
2.7K
20K 20K 20K
1K
100K
2.7K
220K
471
471
472
20K
Altos Medios Bajos
Volumen
Salida R
1 uF
1K
1K

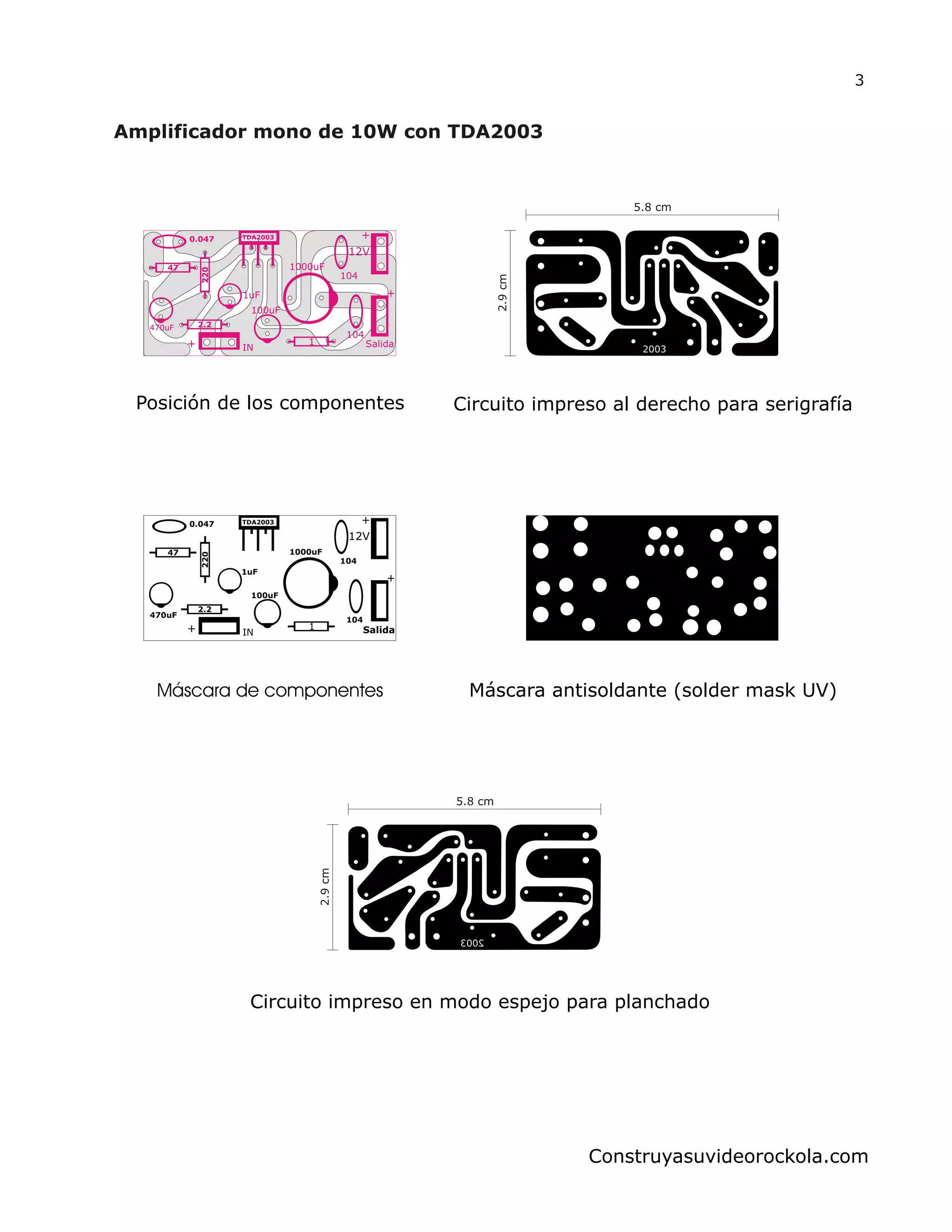

3. IN Salida
12V
+
+
+
1uF
1000uF
100uF
104
1
104
470uF
220
2.2
47
0.047 TDA2003
3
Construyasuvideorockola.com
IN Salida
12V
+
+
+
1uF
1000uF
100uF
104
1
104
470uF
220
2.2
47
0.047 TDA2003
Posición de los componentes
Máscara de componentes Máscara antisoldante (solder mask UV)
Circuito impreso al derecho para serigrafía
Circuito impreso en modo espejo para planchado
5.8 cm
2.9cm
5.8 cm
2.9cm

4. Entrada
1N5404
4700 uF
AC
Salida
G
+
AC
Entrada Salida
12V
+
+
Transformador
120V /220V AC120V /220V AC
12 V AC
Fusible
1 amp
Entrada AC
E
FUS
1
2
3
Pin-1 = Tierra
Pin-2 = Salida
Pin-3 = Entrada
Potenciómetro
Señal
+
Amplificador

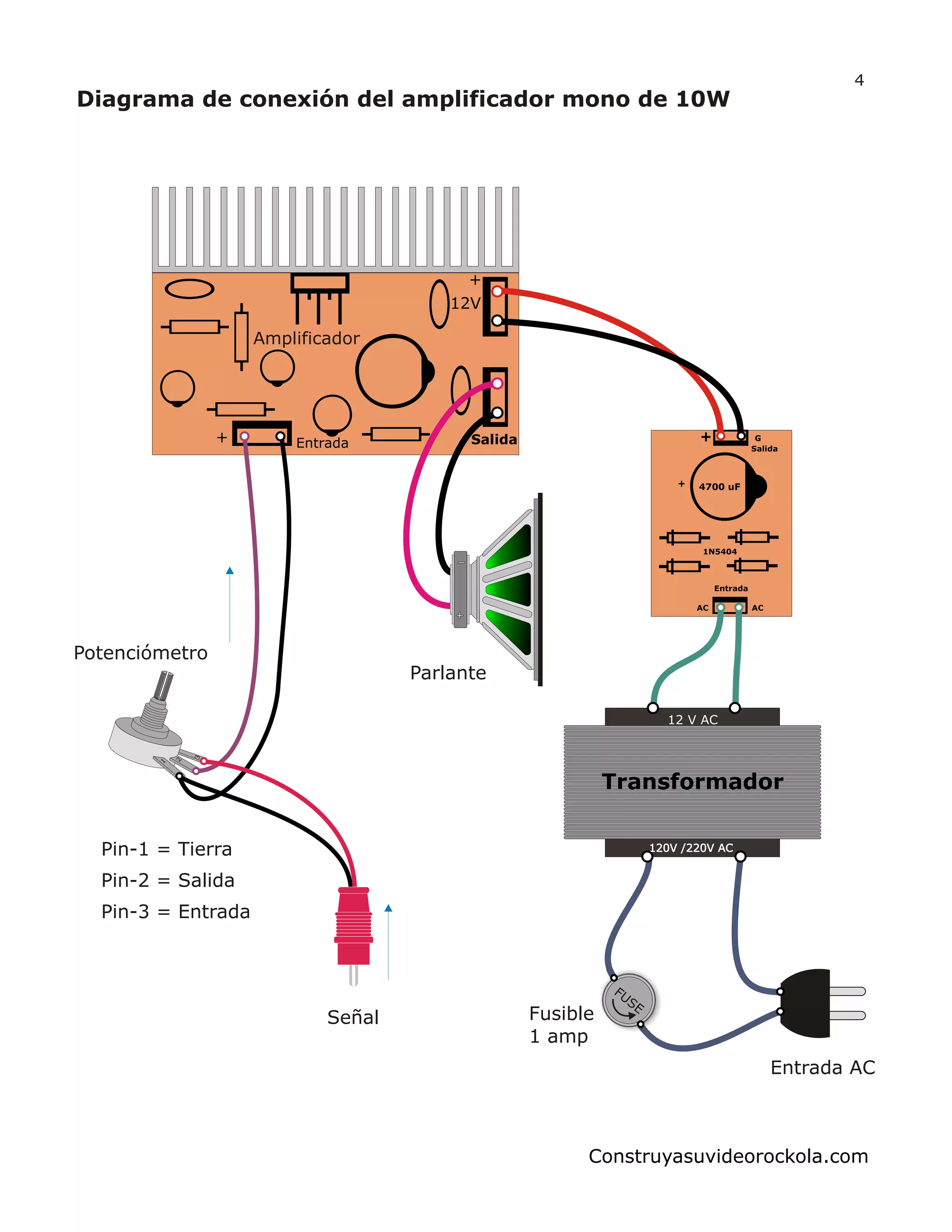

Diagrama de conexión del amplificador mono de 10W
Parlante
4
Construyasuvideorockola.com

5. Salida L
+
1uF
1000uF
100uF
104
1
104
470uF 2202.2
47
0.047 TDA2003
Entrada
Salida R
12V +
+1uF
1000uF
100uF
104
1
104470uF
220
2.2
47
0.047
TDA2003
L R
5
Construyasuvideorockola.com
Salida L
+
1uF
1000uF
100uF
104
1
104
470uF
220
2.2
47
0.047 TDA2003
Entrada
Salida R
12V +
+1uF
1000uF
100uF
104
1
104470uF
220
2.2
47
0.047
TDA2003
L R

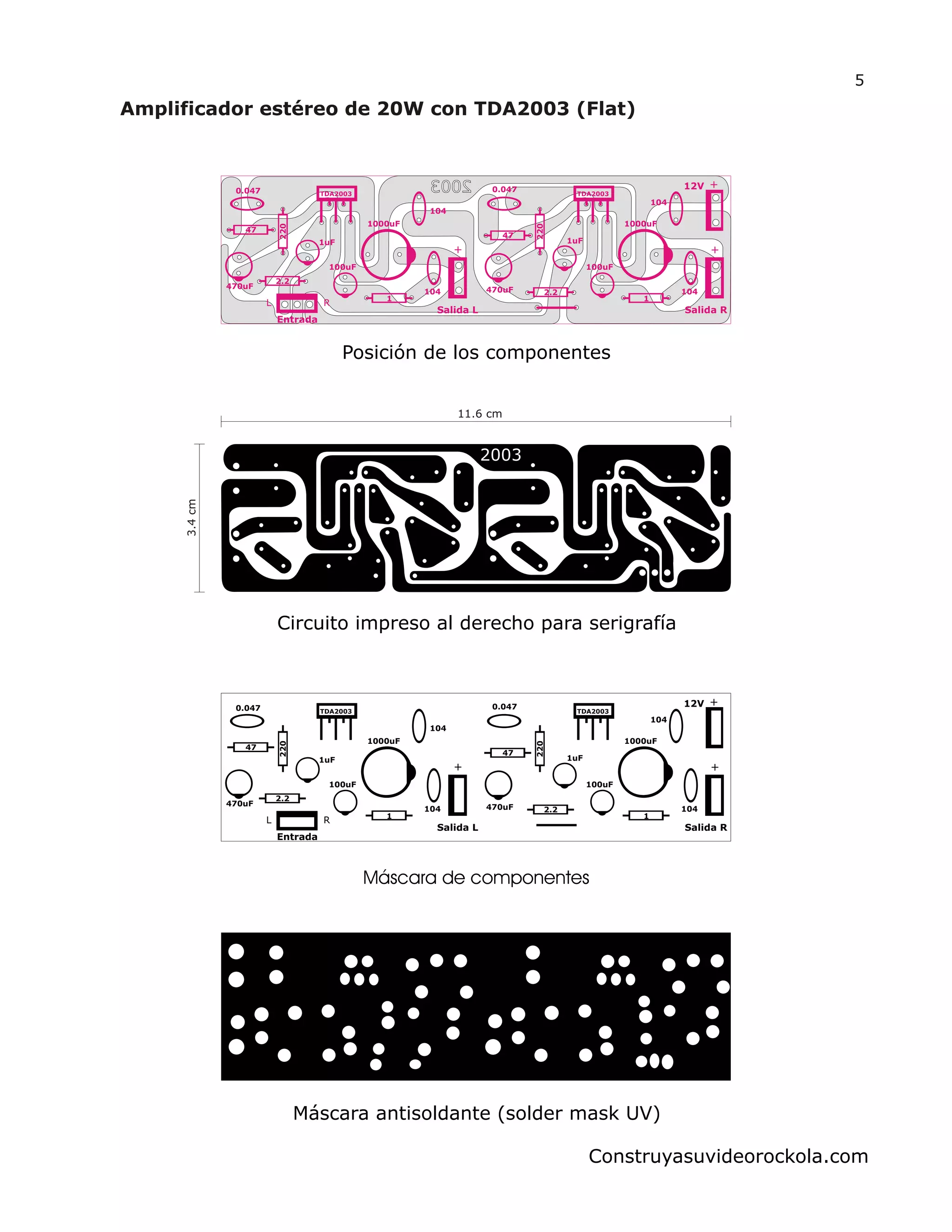

11.6 cm
3.4cm
Posición de los componentes
Máscara de componentes
Máscara antisoldante (solder mask UV)
Circuito impreso al derecho para serigrafía

6. Salida L
+
Entrada
Salida R
12V
+
+
L R
Amplificador estéreo
1
2
3
1
2
3
Reproductor
RL
Pin-1 = Tierra
Pin-2 = Salida
Pin-3 = Entrada
Potenciómetro
Conectores RCA

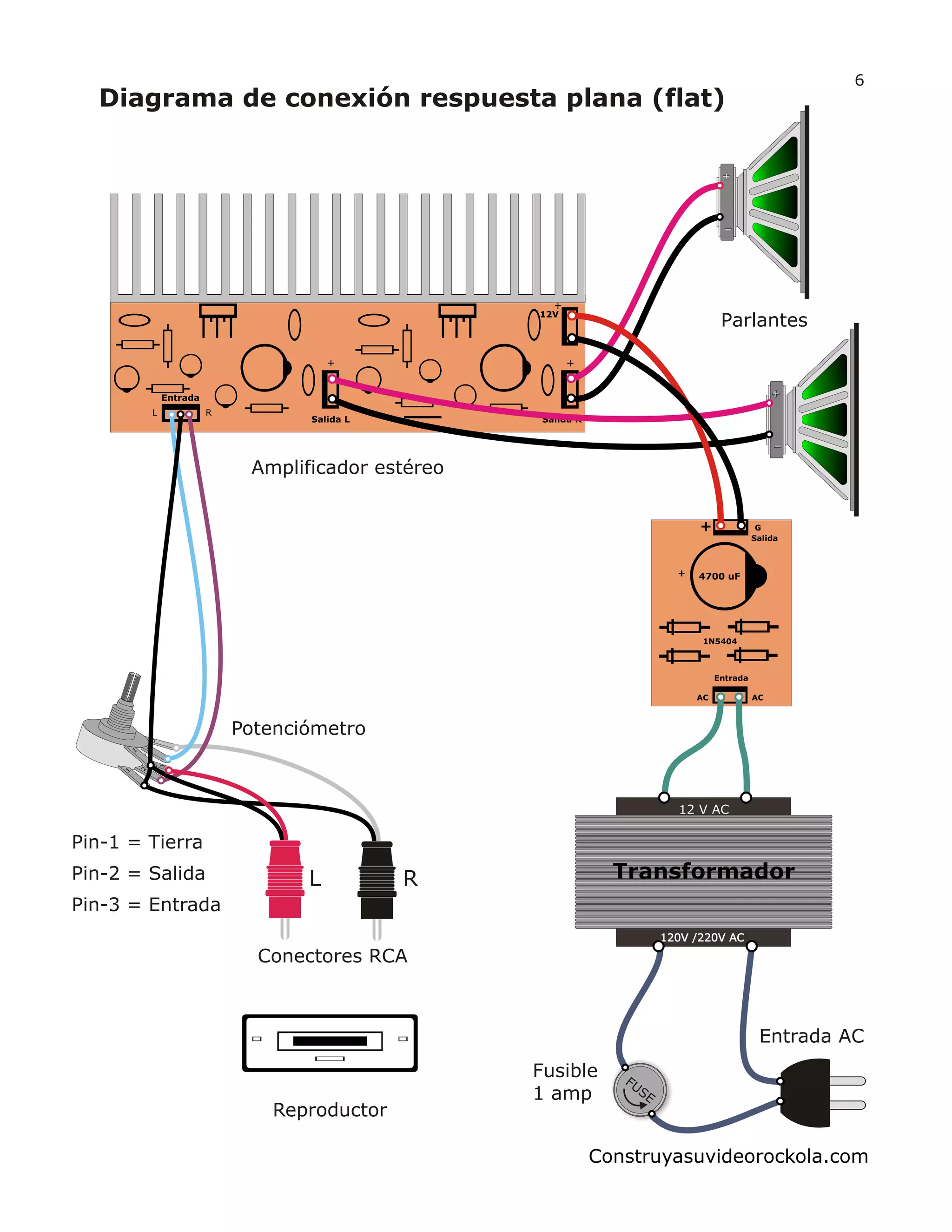

Diagrama de conexión respuesta plana (flat)
Parlantes
Entrada
1N5404
4700 uF
AC
Salida
G
+
AC
Transformador
120V /220V AC120V /220V AC
12 V AC
Fusible
1 amp
Entrada AC
E
FUS
6
Construyasuvideorockola.com

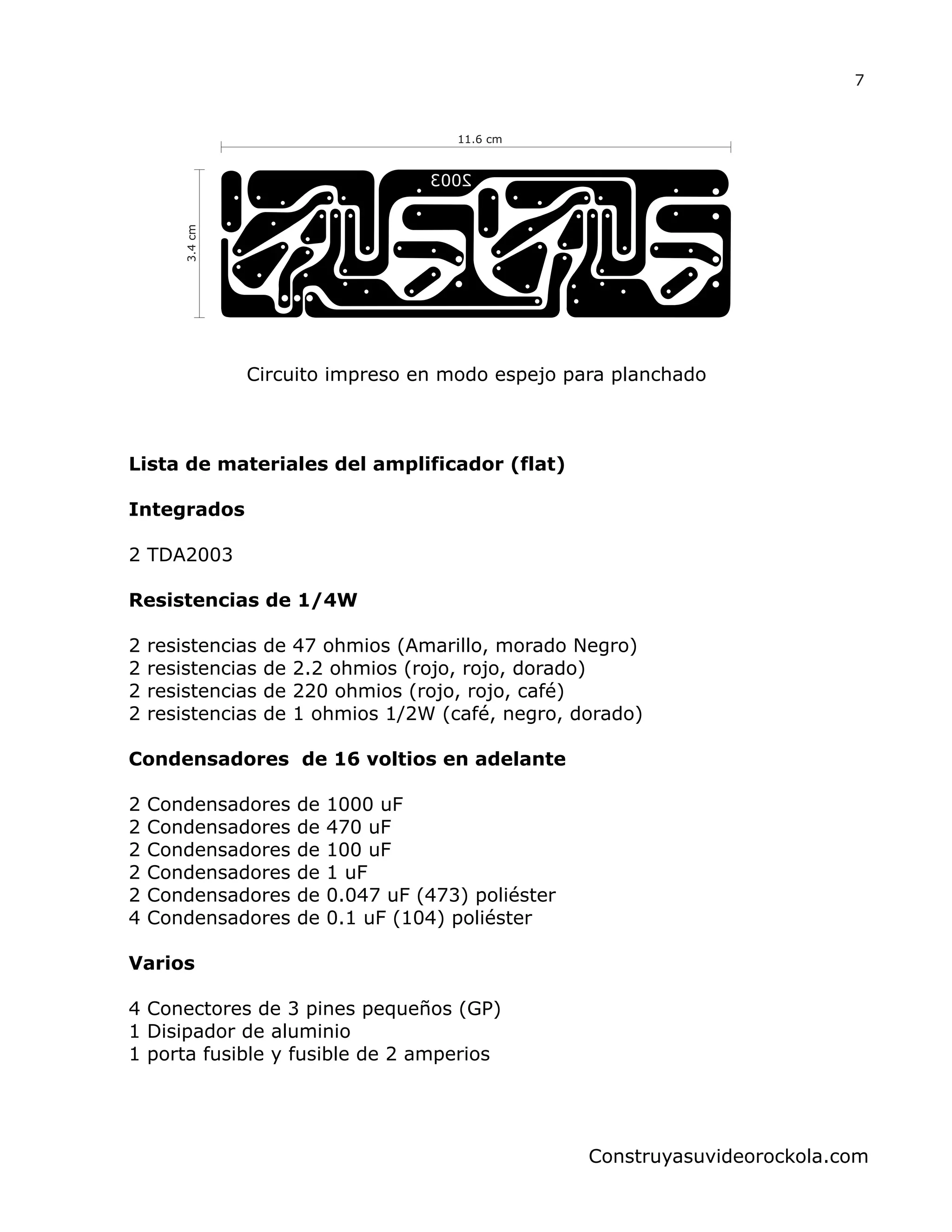

7. 11.6 cm
3.4cm
Circuito impreso en modo espejo para planchado
7
Construyasuvideorockola.com
Lista de materiales del amplificador (flat)
Integrados
2 TDA2003
Resistencias de 1/4W
2 resistencias de 47 ohmios (Amarillo, morado Negro)
2 resistencias de 2.2 ohmios (rojo, rojo, dorado)
2 resistencias de 220 ohmios (rojo, rojo, café)
2 resistencias de 1 ohmios 1/2W (café, negro, dorado)
Condensadores de 16 voltios en adelante
2 Condensadores de 1000 uF
2 Condensadores de 470 uF
2 Condensadores de 100 uF
2 Condensadores de 1 uF
2 Condensadores de 0.047 uF (473) poliéster
4 Condensadores de 0.1 uF (104) poliéster
Varios
4 Conectores de 3 pines pequeños (GP)
1 Disipador de aluminio
1 porta fusible y fusible de 2 amperios

8. Salida L
+1uF
1000uF
100uF
104
1
104
470uF
220
2.2
47
473 TDA2003
Salida R
12V +
+1uF
1000uF
100uF
104
1
104
470uF
220
2.2
47
473
TDA2003
4558
1K
1K
2.7K
100K
100K 220K
220K
2.2K
2.7K
2.7K
2.7K
104
472
472
471
471
471
1 uF
1 uF
20K 20K 20K 20K
LED
471
1 uF
1 uF
Entrada
GND
R
L
10K
10K
10 uF
1K
1K
+
Volumen Bajos Medios
Altos
GND
8
Construyasuvideorockola.com

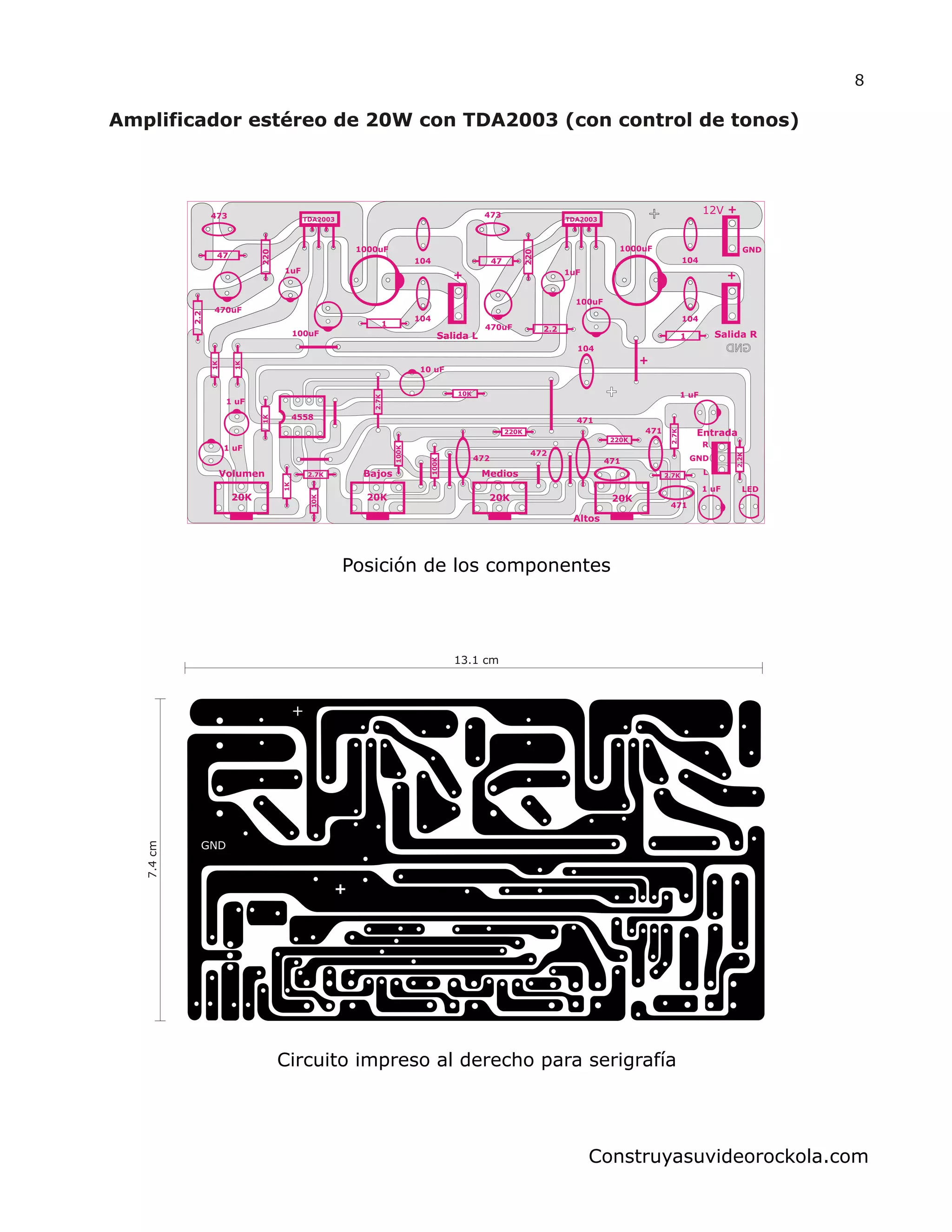

Posición de los componentes
13.1 cm
7.4cm
Circuito impreso al derecho para serigrafía

9. Salida L
+1uF
1000uF
100uF
104
1
104
470uF
220
2.2
47
0.047 TDA2003
Salida R
12V +
+1uF
1000uF
100uF
104
1
104
470uF
220
2.2
47
0.047
TDA2003
4558
1K
1K
2.7K
100K
100K
220K
220K
2.2K
2.7K
2.7K
2.7K
104
472
472
471
471
471
1 uF
1 uF
20K 20K 20K 20K
LED
471
1 uF
1 uF
Entrada
GND
R
L
10K
10K
10 uF
1K
1K
+
Volumen Bajos Medios
Altos
GND
9
Construyasuvideorockola.com

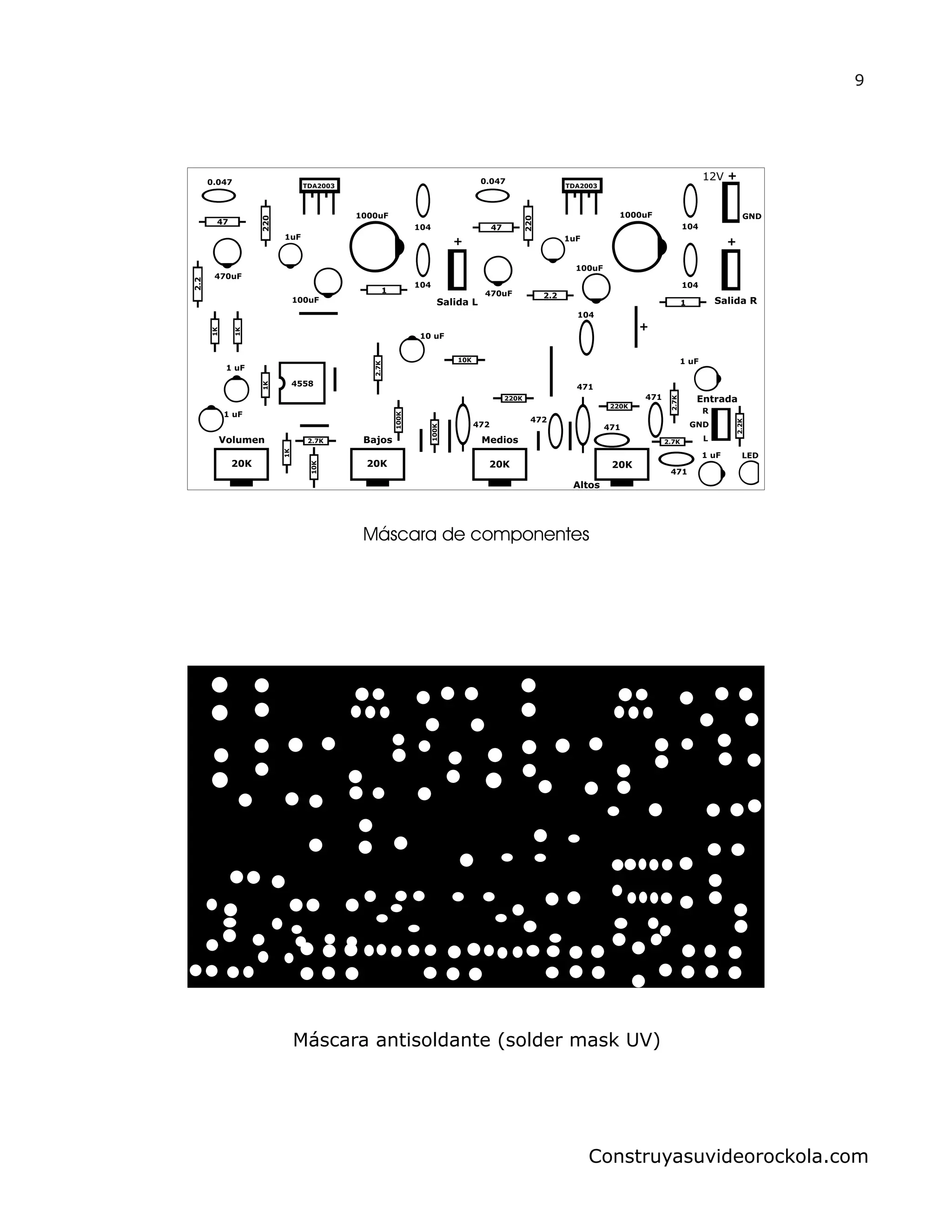

Máscara de componentes
Máscara antisoldante (solder mask UV)

10. Salida L
+
Salida R
12V +
+
Entrada
GND
R
L
Volumen Bajos Medios Altos
GND
Amplificador estéreo
Reproductor
RL
Pin-1 = Tierra
Pin-2 = Salida
Pin-3 = Entrada
Conectores RCA

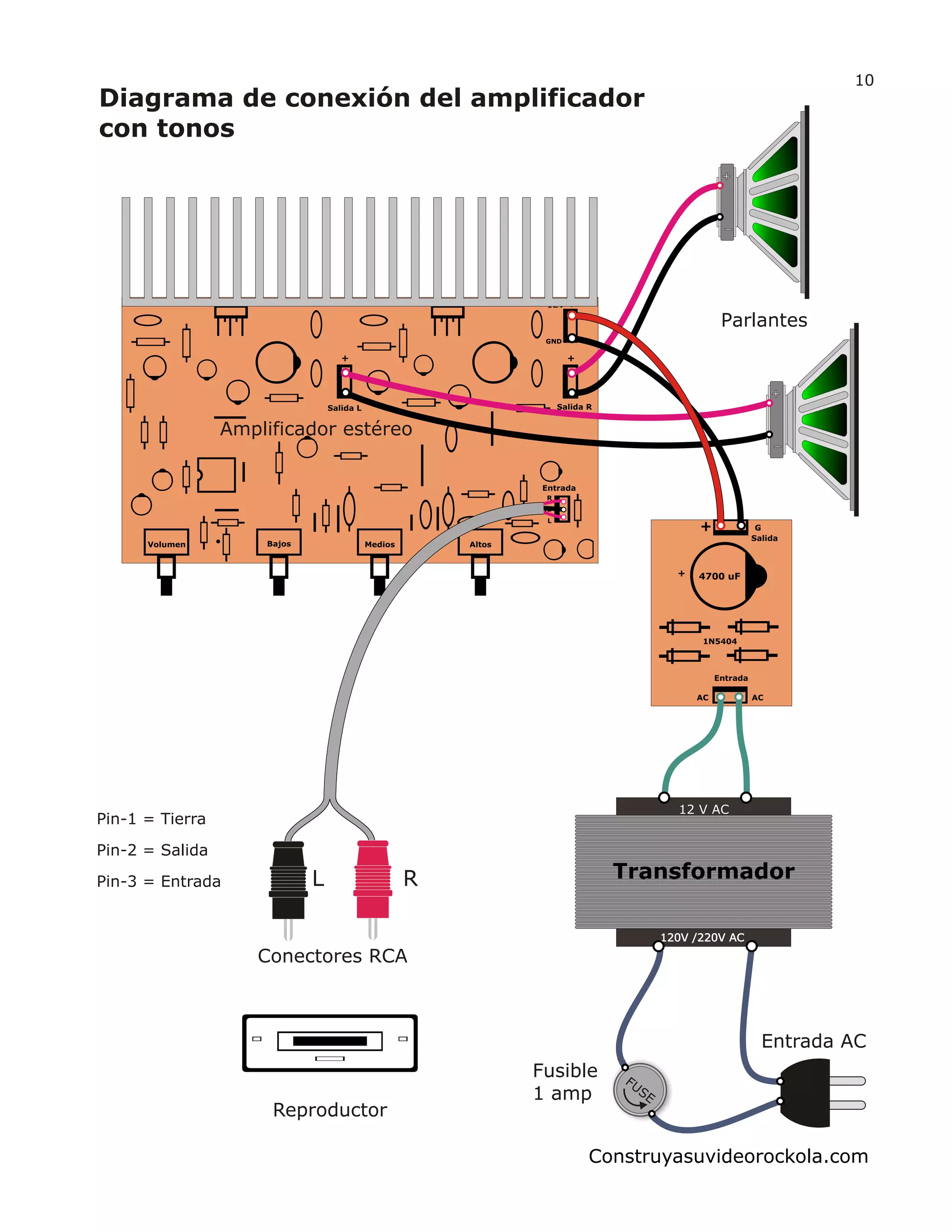

Diagrama de conexión del amplificador
con tonos
Parlantes
Entrada
1N5404
4700 uF
AC
Salida
G
+
AC
Transformador
120V /220V AC120V /220V AC
12 V AC
Fusible
1 amp
Entrada AC
E
FUS
10
Construyasuvideorockola.com

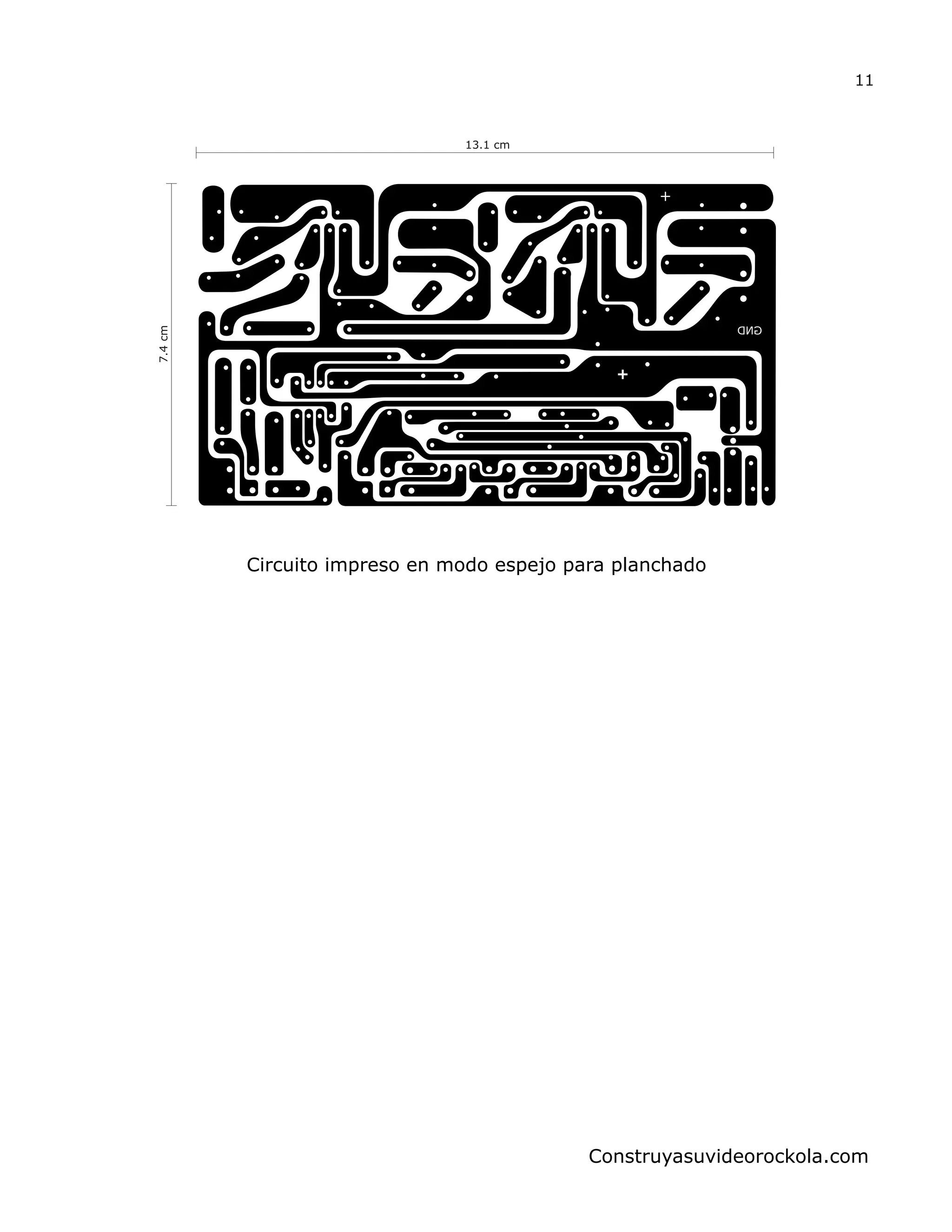

11. 13.1 cm
7.4cm
Circuito impreso en modo espejo para planchado
11
Construyasuvideorockola.com

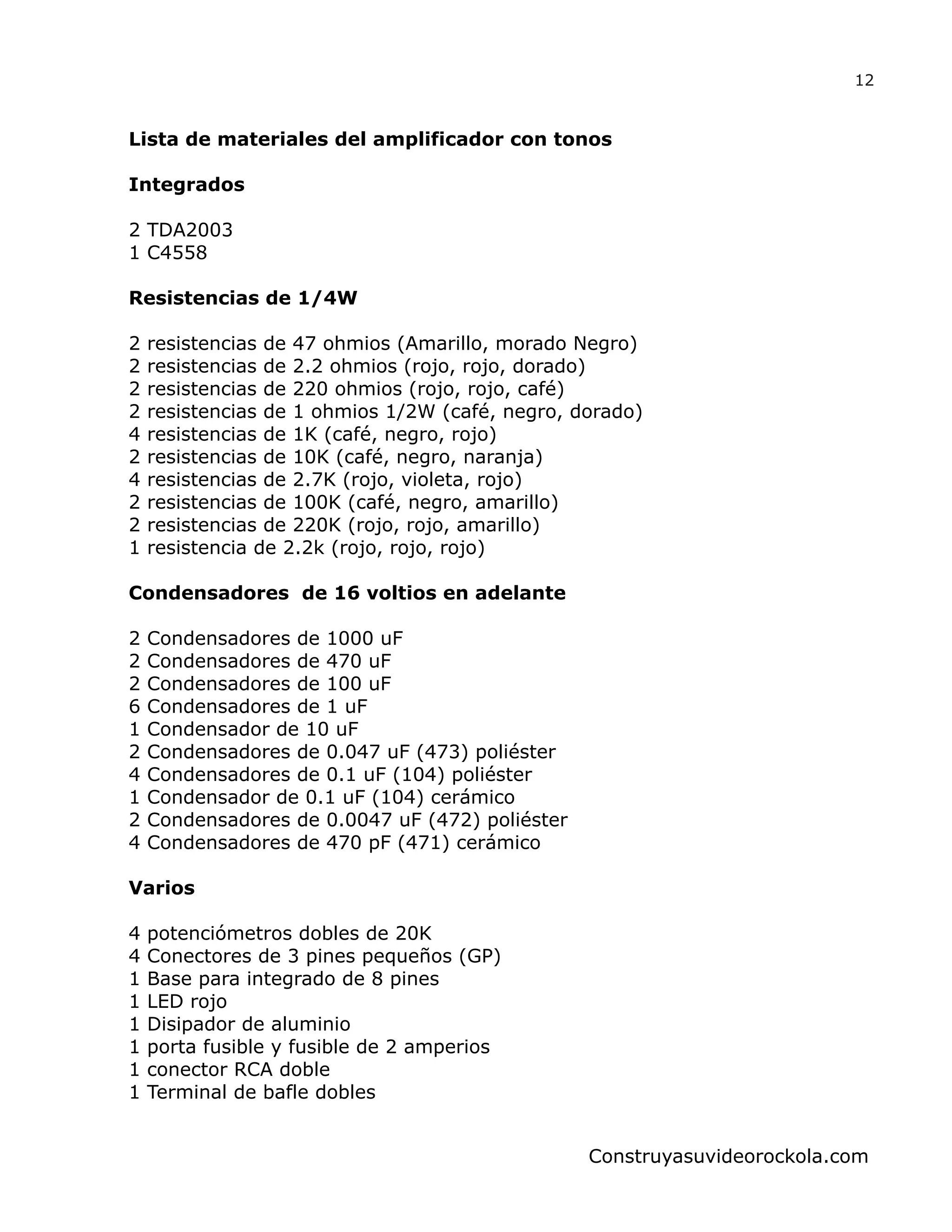

12. Lista de materiales del amplificador con tonos
Integrados
2 TDA2003
1 C4558
Resistencias de 1/4W
2 resistencias de 47 ohmios (Amarillo, morado Negro)
2 resistencias de 2.2 ohmios (rojo, rojo, dorado)
2 resistencias de 220 ohmios (rojo, rojo, café)
2 resistencias de 1 ohmios 1/2W (café, negro, dorado)
4 resistencias de 1K (café, negro, rojo)
2 resistencias de 10K (café, negro, naranja)
4 resistencias de 2.7K (rojo, violeta, rojo)
2 resistencias de 100K (café, negro, amarillo)
2 resistencias de 220K (rojo, rojo, amarillo)
1 resistencia de 2.2k (rojo, rojo, rojo)
Condensadores de 16 voltios en adelante
2 Condensadores de 1000 uF
2 Condensadores de 470 uF
2 Condensadores de 100 uF
6 Condensadores de 1 uF
1 Condensador de 10 uF
2 Condensadores de 0.047 uF (473) poliéster
4 Condensadores de 0.1 uF (104) poliéster
1 Condensador de 0.1 uF (104) cerámico
2 Condensadores de 0.0047 uF (472) poliéster
4 Condensadores de 470 pF (471) cerámico
Varios
4 potenciómetros dobles de 20K
4 Conectores de 3 pines pequeños (GP)
1 Base para integrado de 8 pines
1 LED rojo
1 Disipador de aluminio
1 porta fusible y fusible de 2 amperios
1 conector RCA doble
1 Terminal de bafle dobles
12
Construyasuvideorockola.com
