Este documento describe el diseño y funcionamiento de un intercomunicador. Explica que el circuito consta de un amplificador de audio de clase A, un adaptador de impedancia y un amplificador de clase A y B. También cubre cómo construir el circuito físicamente y cómo expandirlo para tener cuatro altavoces. Por último, investiga las especificaciones de equipos comerciales como intercomunicadores, porteros electrónicos y centralitas PABX.

1. UAGRM
FACULTAD POLITECNICA
CARRERA
ELECTRONICA
MATERIA : TELEFONIA-ELT 601
DOCENTE : ING. SAÚL SEVERICHE TOLEDO
INTEGRANTES: MIGUEL POZO
EVER PALAGUERRA LENIS
NESTOR LAIME LUNA
Santa Cruz – Bolivia

2. INTERCOMUNICADOR
2) OBJETIVO:
Es establecer una comunicación de un punto fijo a una estación remota por medio de este
intercomunicador que vamos a desarrollar en la práctica
3) DIBUJAR DIAGRAMAS A BLOQUES
El circuito en bloque funciona de la siguiente manera en la primera parte se encuentra el
capacitor C5 lo cual elimina la tensión pico de la batería.
La siguiente etapa es el amplificador de audio de clase A lo cual el el capacitor Q1 este
amplifica la señal que ingresa que ingresa por el altavoz de la entrada 3 y 4
El siguiente bloque es el adaptador de impedancia lo cual está conformado por el
transistor Q2
El siguiente bloque es el amplificador de clase A y B este bloque lo conforma los
transistores Q3 y Q4 lo cual esta conectado a un altavoz el cual escuchamos el sonido.
Amplif.
De Audio
Clase A
Adaptad.
De
Impedan.
Adaptad.
De Poten
Clase

3. 4) DIBUJAR EL CIRCUITO ELECTRICO Y EXPLICAR SU
FUNCIONAMIENTO.
El circuito esta alimentado con una tensión de 6 a 9 voltios el capacitor c5 se encarga de
eliminar la tensión pico de la batería.
Lo siguiente comenzamos hablar con el altavoz esta señal pasa por el capacitor c3 los
cual filtra la señal pasando al amplificador de audio que es el transistor Q1.
Después el capacitor c2 se encarga de eliminar el ruido para que pase a la etapa de
adaptador de impedancia que es el transistor Q2 después esta señal pasa al amplificador
de clase A y B los cuales son los transistores Q3 y Q4 después de esta etapa se va al
altavoz por el cual nosotros escuchamos lo que una persona habla del otro lado.

4. 5) EXPLICAR LA CONSTRUCCION DEL CIRCUITO CON FOTOS.
Para la construcción del circuito necesitamos los componentes básicos que se muestra en
el circuito electrónico además de una placa virgen, acido para quemar la placa virgen,
pinzas, alicates, cautín etc.

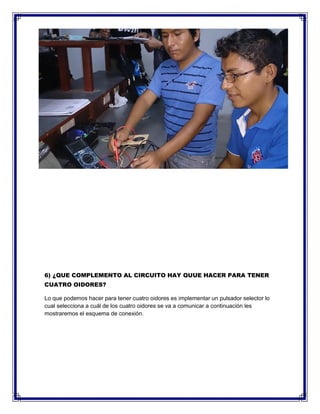

9. 6) ¿QUE COMPLEMENTO AL CIRCUITO HAY QUUE HACER PARA TENER
CUATRO OIDORES?
Lo que podemos hacer para tener cuatro oidores es implementar un pulsador selector lo
cual selecciona a cuál de los cuatro oidores se va a comunicar a continuación les
mostraremos el esquema de conexión.

10. 7) INVESTIGAR ESPECIFICACIONES TECNICAS DE EQUIPOS
COMERCIALES DE:
A) INTERCOMUNICADOR
INTERCOMUNICADOR GOLMAR

11. Funcionan dentro de la misma casa sin cables de ninguna clase solo hace falta conectarlos a la
corriente, dispon de 2 canales y señal de llamada. No sacan demasiada potencia.
B) PORTERO ELECTRONICO
Funcionamiento
En su versión más básica se trata de un interfono de doble comunicación calle – casa –
calle, con posibilidad de accionar un abrepuertas eléctrico que desbloquea la cerradura y
permite que se abra la puerta para permitir el paso al interior.
En los lugares en los que hay más de una vivienda, el llamador de la calle, también llamado
Placa de Pulsadores o simplemente Placa de Calle, esta compuesto de un número
determinado de pulsadores (habitualmente uno por vivienda) con el rótulo al lado del nº de
vivienda o piso o el nombre del inquilino.
Existen diversos sistemas de instalación, siendo la más tradicional la del sistema 4+1, es
decir cuatro hilos para la alimentación, comunicación y abrepuertas y uno más para la
llamada.

13. C) CENTRALITAS PABX
Un PBX se refiere al dispositivo que actúa como una ramificación de la red primaria pública de teléfonos,
por lo que los usuarios no se comunican directamente al exterior mediante líneas telefónicas
convencionales, sino que al estar el PBX directamente conectado a la RTC (red telefónica pública), será
esta misma la que enrute la llamada hasta su destino final mediante enlaces unificados de transporte de
voz llamados líneas troncales.
8) REFERENCIAS BIBLIOGRAFICAS
http://es.wikipedia.org/wiki/Portero_electr%C3%B3nico
http://es.wikipedia.org/wiki/Intercomunicador
http://seinsabolivia.com/verproducto.php?idprod=102&idpadre=310idcate
1=316&idcate2=0&idsesion=d9ae799858f4cdd3fc62c5ab28793414
