Este documento presenta una serie de actividades y ejercicios relacionados con la configuración y administración de redes de computadoras. Se describen tareas como la investigación y explicación de tecnologías WAN, comandos de Cisco IOS, protocolos de enrutamiento, configuración de interfaces de red y ACLs. El objetivo es que los estudiantes adquieran conocimientos prácticos sobre estos temas a través de la realización guiada de diferentes proyectos y reportes.

1. Servicio de asesoría y resolución de ejercicios
ciencias_help@hotmail.com
Maestros Online
Interconectividad
ejercicios
Servicio de asesorías y solución de ejercicios
Ciencias_help@hotmail.com

2. Servicio de asesoría y resolución de ejercicios
ciencias_help@hotmail.com
Ejercicio
1.Apoyado en tu libro de texto realiza un reporte en que de manera general identifiques y Comentario [1]: InstanceBeginEditable
name="ejercicio"
definas las siguientes tecnologías.
 Frame relay
 RDSI
 DSL
Deberás incluir para el caso de las tecnologías, tipo de servicio que usan, ventajas,
características, aplicaciones y anchos de banda logrados. Deberás concluir contestando a la
pregunta: ¿en qué situaciones se deberá usar una u otra tecnología WAN? Plantea escenarios.
2.Investiga cuáles son los principales proveedores de servicios WAN en tu entidad, las
tecnologías que ofrecen y anchos de banda disponibles en sus servicios
3.Investiga el rol que tienen la ITU-T, ISO, IETF y la IEEE en el desarrollo de Internet y
profundiza en al menos 1 estándar que haya definido cada una de trascendencia en las redes.
Actividad 2
Ejercicio
1.Investiga el funcionamiento, información generada y secuencia adecuada para la ejecución de Comentario [2]: InstanceBeginEditable
name="ejercicio"
los siguientes comandos del IOS de Cisco.
 show version
 show flash
2.Elabora un reporte en el que analices a detalle la información obtenida a partir de la
ejecución de los comandos.
3.Documenta los requerimientos necesarios para lograr una conexión al CLI de Cisco
(software, hardware y configuración necesarios).
4.Investiga los principales modos de operación del CLI y los comandos necesarios para pasar
de un modo a otro.
5.Describe el proceso de arranque de un router, sus pasos y tareas en cada uno de ellos.
Deberás incluir también el significado de que falle cada uno de los pasos, sus posibles causas
y soluciones.
Actividad 3
Ejercicio
1.Investiga el funcionamiento, información generada y secuencia adecuada para la ejecución de Comentario [3]: InstanceBeginEditable
name="ejercicio"
los siguientes comandos del IOS de Cisco.
 show version

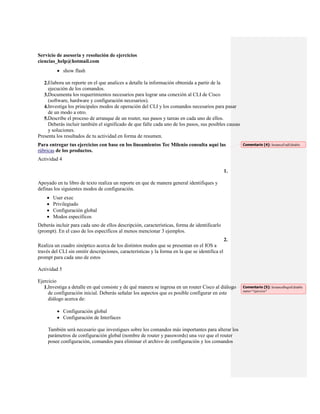

3. Servicio de asesoría y resolución de ejercicios
ciencias_help@hotmail.com
 show flash
2.Elabora un reporte en el que analices a detalle la información obtenida a partir de la
ejecución de los comandos.
3.Documenta los requerimientos necesarios para lograr una conexión al CLI de Cisco
(software, hardware y configuración necesarios).
4.Investiga los principales modos de operación del CLI y los comandos necesarios para pasar
de un modo a otro.
5.Describe el proceso de arranque de un router, sus pasos y tareas en cada uno de ellos.
Deberás incluir también el significado de que falle cada uno de los pasos, sus posibles causas
y soluciones.
Presenta los resultados de tu actividad en forma de resumen.
Para entregar tus ejercicios con base en los lineamientos Tec Milenio consulta aquí las Comentario [4]: InstanceEndEditable
rúbricas de los productos.
Actividad 4
1.
Apoyado en tu libro de texto realiza un reporte en que de manera general identifiques y
definas los siguientes modos de configuración.
 User exec
 Privilegiado
 Configuración global
 Modos específicos
Deberás incluir para cada uno de ellos descripción, características, forma de identificarlo
(prompt). En el caso de los específicos al menos mencionar 3 ejemplos.
2.
Realiza un cuadro sinóptico acerca de los distintos modos que se presentan en el IOS a
través del CLI sin omitir descripciones, características y la forma en la que se identifica el
prompt para cada uno de estos
Actividad 5
Ejercicio
1.Investiga a detalle en qué consiste y de qué manera se ingresa en un router Cisco al diálogo Comentario [5]: InstanceBeginEditable
name="ejercicio"
de configuración inicial. Deberás señalar los aspectos que es posible configurar en este
diálogo acerca de:
 Configuración global
 Configuración de Interfaces
También será necesario que investigues sobre los comandos más importantes para alterar los
parámetros de configuración global (nombre de router y passwords) una vez que el router
posee configuración, comandos para eliminar el archivo de configuración y los comandos

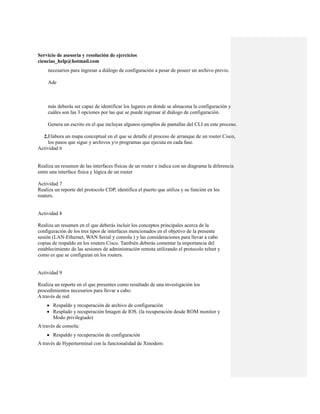

4. Servicio de asesoría y resolución de ejercicios
ciencias_help@hotmail.com
necesarios para ingresar a diálogo de configuración a pesar de poseer un archivo previo.
Ade
más deberás ser capaz de identificar los lugares en donde se almacena la configuración y
cuáles son las 3 opciones por las que se puede ingresar al diálogo de configuración.
Genera un escrito en el que incluyas algunos ejemplos de pantallas del CLI en este proceso.
2.Elabora un mapa conceptual en el que se detalle el proceso de arranque de un router Cisco,
los pasos que sigue y archivos y/o programas que ejecuta en cada fase.
Actividad 6
Realiza un resumen de las interfaces físicas de un router e indica con un diagrama la diferencia
entre una interface física y lógica de un router
Actividad 7
Realiza un reporte del protocolo CDP, identifica el puerto que utiliza y su función en los
routers.
Actividad 8
Realiza un resumen en el que deberás incluir los conceptos principales acerca de la
configuración de los tres tipos de interfaces mencionados en el objetivo de la presente
sesión (LAN-Ethernet, WAN Serial y consola ) y las consideraciones para llevar a cabo
copias de respaldo en los routers Cisco. También deberás comentar la importancia del
establecimiento de las sesiones de administración remota utilizando el protocolo telnet y
como es que se configuran en los routers.
Actividad 9
Realiza un reporte en el que presentes como resultado de una investigación los
procedimientos necesarios para llevar a cabo:
A través de red:
 Respaldo y recuperación de archivo de configuración
 Resplado y recuperación Imagen de IOS. (la recuperación desde ROM monitor y
Modo privilegiado)
A través de consola:
 Respaldo y recuperación de configuración
A través de Hyperterminal con la funcionalidad de Xmodem:

5. Servicio de asesoría y resolución de ejercicios
ciencias_help@hotmail.com
 Respaldo de imagen IOS
Incluye lista de comandos con su utilidad y pantallas de salida principales.
Actividad 10
1.
Apoyado en tu libro de texto realiza un reporte en que describas la importancia del
enrutamiento y sus principales tipos. Será necesario que realices como parte del desarrollo
del reporte un cuadro comparativo en el cual coloques ventajas y desventajas de ambos
tipos de enrutamiento: estático y dinámico.
2.
Deberás investigar cuando se utiliza una ruta estática en la cual se marca como referencia
una interfaz como punto de salida para dicha ruta y cuando se utiliza una dirección IP como
dirección del siguiente salto a seguir por la ruta estática.
Actividad 11
Realiza una configuración básica de enrutamiento dinámico, utilizando los protocolos BGP
u OSPF basándote en la topología de red presentada por tu maestro.
Actividad 12
Ejercicio
1.Realizarás un cuadro sinóptico referente a los 5 mecanismos utilizados por el algoritmo Comentario [6]: InstanceBeginEditable
name="ejercicio"
vector distancia para evitar problemas de enrutamiento provocados por ciclos o bucles de
rutas. Deberás incluir principales características de cada uno de
Actividad 13
Ejercicio
1.En base al conocimiento adquirido durante esta sesión realiza un reporte individual en donde Comentario [7]: InstanceBeginEditable
name="ejercicio"
describas las principales características del protocolo de enrutamiento RIP.
2.Realiza un escrito en el que identifiques claramente el procedimiento seguido y todos los
comandos importantes para realizar una configuración RIP.
Actividad 14
1.
Realiza un reporte en el que deberás incluir los conceptos principales referentes a la

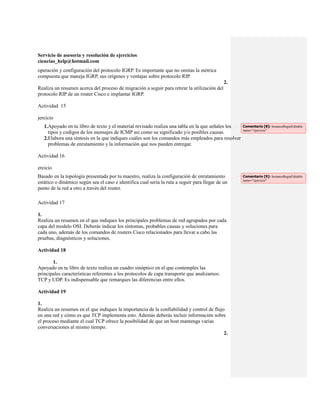

6. Servicio de asesoría y resolución de ejercicios
ciencias_help@hotmail.com
operación y configuración del protocolo IGRP. Es importante que no omitas la métrica
compuesta que maneja IGRP, sus orígenes y ventajas sobre protocolo RIP.
2.
Realiza un resumen acerca del proceso de migración a seguir para retirar la utilización del
protocolo RIP de un router Cisco e implantar IGRP.
Actividad 15
jercicio
1.Apoyado en tu libro de texto y el material revisado realiza una tabla en la que señales los Comentario [8]: InstanceBeginEditable
name="ejercicio"
tipos y codigos de los mensajes de ICMP así como su significado y/o posibles causas.
2.Elabora una síntesis en la que indiques cuáles son los comandos más empleados para resolver
problemas de enrutamiento y la información que nos pueden entregar.
Actividad 16
ercicio
Basado en la topología presentada por tu maestro, realiza la configuración de enrutamiento Comentario [9]: InstanceBeginEditable
name="ejercicio"
estático o dinámico según sea el caso e identifica cual sería la ruta a seguir para llegar de un
punto de la red a otro a través del router.
Actividad 17
1.
Realiza un resumen en el que indiques los principales problemas de red agrupados por cada
capa del modelo OSI. Deberás indicar los síntomas, probables causas y soluciones para
cada uno, además de los comandos de routers Cisco relacionados para llevar a cabo las
pruebas, diagnósticos y soluciones.
Actividad 18
1.
Apoyado en tu libro de texto realiza un cuadro sinóptico en el que contemples las
principales características referentes a los protocolos de capa transporte que analizamos:
TCP y UDP. Es indispensable que remarques las diferencias entre ellos.
Actividad 19
1.
Realiza un resumen en el que indiques la importancia de la confiabilidad y control de flujo
en una red y cómo es que TCP implementa esto. Además deberás incluir información sobre
el proceso mediante el cual TCP ofrece la posibilidad de que un host mantenga varias
conversaciones al mismo tiempo.
2.

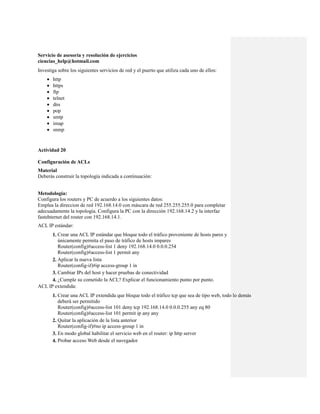

7. Servicio de asesoría y resolución de ejercicios
ciencias_help@hotmail.com
Investiga sobre los siguientes servicios de red y el puerto que utiliza cada uno de ellos:
 http
 https
 ftp
 telnet
 dns
 pop
 smtp
 imap
 snmp
Actividad 20
Configuración de ACLs
Material
Deberás construir la topología indicada a continuación:
Metodología:
Configura los routers y PC de acuerdo a los siguientes datos:
Emplea la direccion de red 192.168.14.0 con máscara de red 255.255.255.0 para completar
adecuadamente la topología. Configura la PC con la dirección 192.168.14.2 y la interfaz
fastehternet del router con 192.168.14.1.
ACL IP estándar:
1. Crear una ACL IP estándar que bloque todo el tráfico proveniente de hosts pares y
únicamente permita el paso de tráfico de hosts impares
Router(config)#access-list 1 deny 192.168.14.0 0.0.0.254
Router(config)#access-list 1 permit any
2. Aplicar la nueva lista
Router(config-if)#ip access-group 1 in
3. Cambiar IPs del host y hacer pruebas de conectividad
4. ¿Cumple su cometido la ACL? Explicar el funcionamiento punto por punto.
ACL IP extendida:
1. Crear una ACL IP extendida que bloque todo el tráfico tcp que sea de tipo web, todo lo demás
deberá ser permitido
Router(config)#access-list 101 deny tcp 192.168.14.0 0.0.0.255 any eq 80
Router(config)#access-list 101 permit ip any any
2. Quitar la aplicación de la lista anterior
Router(config-if)#no ip access-group 1 in
3. En modo global habilitar el servicio web en el router: ip http server
4. Probar acceso Web desde el navegador

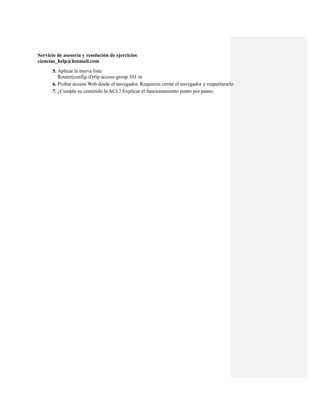

8. Servicio de asesoría y resolución de ejercicios
ciencias_help@hotmail.com
5. Aplicar la nueva lista
Router(config-if)#ip access-group 101 in
6. Probar acceso Web desde el navegador. Requieres cerrar el navegador y reaperturarlo
7. ¿Cumple su cometido la ACL? Explicar el funcionamiento punto por punto.
