1. LEYENDA DE COLORES LEYENDA DE COLORES EN CITROEN BA :blanco. BE : azul. BG : beige. GR : gris. JN : amarillo. MR : marrón. NR : negro. OR : naranja. RG : rojo. RS : rosa. VE : verde. VI : violeta. VJ :verde/amarillo. A : azul. B : blanco. C : naranja. G : amarillo. H : gris. I : azul. M : marrón. N : negro. R : rojo. S : rosa. V : verde. W : avellana. Z : violeta. ND : sin definir.

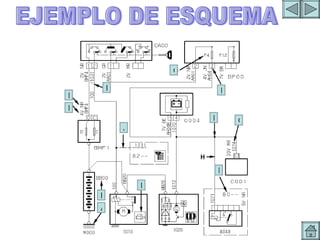

2. ESQUEMA GENERAL EJEMPLO DE ESQUEMA A B C D E F G I J K L M

3. ESQUEMA CABLEADO EJEMPLO DE ESQUEMA P N T S

4. A PUNTOS DE MASA -M000 masa batería. -MM02 masa motor. -MC10 masas lado delantero izquierdo. MC11. MC12. MC14. MC15. -MC20 masas lado delantero derecho. -MC30 masas lado delantero izquierdo (plancha de a bordo). MC31. MC32. MC33. -MC34 masas consola central. MC35. -MC40 masas lado delantero derecho (plancha de a bordo). -MC50 masas habitáculo parte central. -MC60 masas lado trasero izquierdo. -MC70 masas lado trasero derecho. MC75. · M : masa · MC : masa carrocería · ME : masa electrónica · MM : masa motor

5. B IDENTIFICACION DEL ORGANO REFERENCIA DE LA PIEZA NOMENCLATURAS Y ABREVIATURAS Los aparatos están numerados con 4 dígitos, ejemplo : 4310. Las dos primeras cifras indican la función, las dos cifras siguientes indican el aparato. La numeración de los testigos está precedida de la letra V , ejemplo : V2610. Numeración específica de los aparatos que sirven para la alimentación eléctrica: - BB00 : batería - BB10 : cajetín + batería - CA00 : contactor antirrobo - BF00 : cuadro de fusibles

6. C NUMERO DEL CABLE El principio de esta numeración está en relacionar el número del aparato a una función eléctrica. Las funciones son reagrupadas en 8 familias. Los conectores libres que tienen una función particular (ej : test de una función) están numerados como los aparatos con la letra C delante, ejemplo : C1300.

7. D NUMERO DE VIA DEL CONECTOR NUMERO DE LAS VIAS

8. E COLOR DEL CONECTOR COLOR DEL CONECTOR

9. F NUMERO DEL TERMINAL DEL CONECTOR NUMERO DEL TERMINAL

10. G NUMERO DEL FUSIBLE NUMERO DEL FUSIBLE

11. I NUMERO DE IDENTIFICACION DE LAS FUNCIONES Nº IDENTIFICACION

12. J REPRESENTACION SEGUN EQUIPO REPRESENTACION OPCIONAL

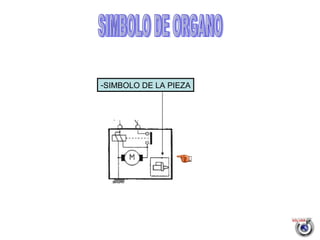

13. K SIMBOLO DE ORGANO SIMBOLO DE LA PIEZA

14. L CABLES UNIDOS CODIFICACION DE LOS CABLES Éste código permite de ligar el número de hilo al tipo de alimentación o al función eléctrica.

15. M SOLDADURA SOLDADURA

16. FAMILIAS GRUPO MOTOPROPULSOR (10 …) GRUPOILUMINACION EXTERIOR (20 …) GRUPO ILUMINACION HABITACULO (30…) GRUPO INFORMACION CONDUCTOR (40…) GRUPO LAVADO/LIMPIADO (50…) GRUPO ASISTENCIA MECANISMOS DIVERSOS (60…) GRUPO AYUDA A LA CONDUCCION (70…) GRUPO CONFORT A LA CONDUCCION (80…) LA FAMILIA 90 PERTENECE AL BUS DE DATOS

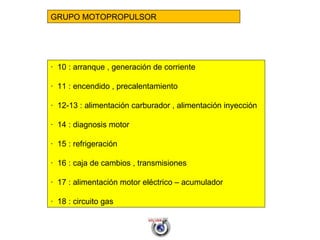

17. GRUPO MOTOR GRUPO MOTOPROPULSOR · 10 : arranque , generación de corriente · 11 : encendido , precalentamiento · 12-13 : alimentación carburador , alimentación inyección · 14 : diagnosis motor · 15 : refrigeración · 16 : caja de cambios , transmisiones · 17 : alimentación motor eléctrico – acumulador · 18 : circuito gas

18. ILUMINACION EXTERIOR GRUPOILUMINACION EXTERIOR · 20 : luces de niebla traseras · 21 : luces de stop · 22 : luces de retroceso · 23 : indicador de dirección , repetidores laterales , luces de emergencia · 24 : luces diurnas , luces de iluminación atenuadas ( DIM-DIPS ) · 25 : avisadores sonoros · 26 : faros , pilotos traseros , luz matrícula , luces de población y gabarit

19. ILUMINACION HABITACULO GRUPO ILUMINACION HABITACULO · 30 : iluminación habitáculo · 31 : iluminacion compartimentos cerrados

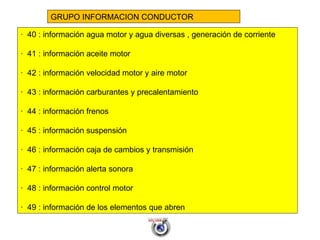

20. INFORMACION CONDUCTOR GRUPO INFORMACION CONDUCTOR · 40 : información agua motor y agua diversas , generación de corriente · 41 : información aceite motor · 42 : información velocidad motor y aire motor · 43 : información carburantes y precalentamiento · 44 : información frenos · 45 : información suspensión · 46 : información caja de cambios y transmisión · 47 : información alerta sonora · 48 : información control motor · 49 : información de los elementos que abren

21. LAVADO/LIMPIADO GRUPO LAVADO/LIMPIADO · 50 : limpiaparabrisas · 51 : lavaparabrisas · 52 : limpialuneta trasera · 53 : lavaluneta trasera · 54 : limpiafaros , lavafaros

22. MECANISMO DIVERSOS GRUPO ASISTENCIA MECANISMOS DIVERSOS · 60 : elevalunas eléctricos delanteros · 61 : elevalunas eléctricos traseros · 62 : condenación de puertas centralizada · 63 : asientos con mando eléctrico · 64 a 6469 : retrovisores con mando eléctrico · 6470 a 6499 : columna de dirección · 65 : cinturones de velocidad pasivos · 66 : corrector altura platillo y faros · 67 : asistencia caja de cambios y transmisión · 68 : techo corredizo , custodias

23. AYUDA CONDUCCION GRUPO AYUDA A LA CONDUCCION · 70 : frenado · 71 : dirección asistida variable · 72 : ordenador de a bordo , reloj · 73 : regulación de velocidades · 74 : avisador de hielo · 75 : detección de proximidad · 76 : detección de sub-inflado · 77 : suspensión · 78 : control de estabilidad

24. CONFORT GRUPO CONFORT A LA CONDUCCION · 80 : climatización , aire acondicionado · 81 : equipamientos térmicos (luneta, espejo de retrovisores térmicos, lunas, mechero) · 82 : antiarranque codificado · 83 : asientos térmicos · 84 : autorradio , antena , radioteléfono · 85 : navegación · 86 : alarma antiforzado · 87 : persiana con mando eléctrico

25. CODIFICACION DE CABLES ALIMENTACION ANTES DE FUSIBLES ALIMENTACION DESPUES DE FUSIBLES ALIMENTACION ESPECIFICAS Y MULTIPLEXADAS

26. ALIMENTACION ANTES · BB : alimentación + batería · AA : alimentación + accesorio · CC : alimentación + después contacto · VV : alimentación + luz población · KK : alimentación + después contacto cortado

27. ALIMENTACION DESPUES · B : alimentación + batería · A : alimentación + accesorio · C : alimentación + después contacto · V : alimentación + luz población · K : alimentación + después contacto cortado

28. ALIMENTACION ESPECIFICA · AE : alimentación + accesorio (salida BSI) · AH : alimentación + accesorio (salida BFH) · AM : alimentación + accesorio (salida BSM/PSF) · AR : alerta + accesorios

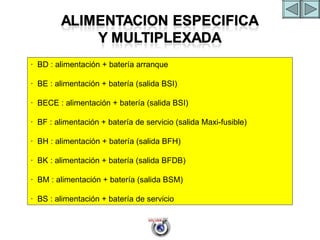

29. ALIMENTACION ESPECIFICA 1 · BD : alimentación + batería arranque · BE : alimentación + batería (salida BSI) · BECE : alimentación + batería (salida BSI) · BF : alimentación + batería de servicio (salida Maxi-fusible) · BH : alimentación + batería (salida BFH) · BK : alimentación + batería (salida BFDB) · BM : alimentación + batería (salida BSM) · BS : alimentación + batería de servicio

30. ALIMENTACION ESPECIFICA 2 · CE : alimentación + después contacto (salida BSI) · CH : alimentación + después contacto (salida BFH) · CM : alimentación + después contacto (salida BSM/PSF)

31. ALIMENTACION ESPECIFICA 3 · D : blindaje · D : alimentación + arrancador (salida CA00 )

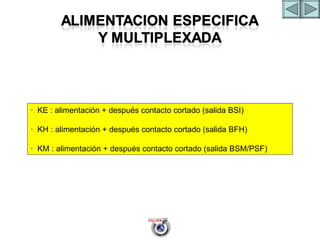

32. ALIMENTACION ESPECIFICA 4 · KE : alimentación + después contacto cortado (salida BSI) · KH : alimentación + después contacto cortado (salida BFH) · KM : alimentación + después contacto cortado (salida BSM/PSF)

33. ALIMENTACION ESPECIFICA 5 · L : alimentación + alternador · LH : alimentación + alternador (salida BFH) · LM : alimentación + alternador (salida BSM/PSF)

34. ALIMENTACION ESPECIFICA 6 · M : masa · MC : masa carrocería · ME : masa electrónica · MM : masa de motor

35. ALIMENTACION ESPECIFICA 7 · P : motor en marcha · PE : motor en marcha (salida BSI) · PM : motor en marcha (salida BSM/PSF)

36. ALIMENTACION ESPECIFICA 8 · R : reostato de iluminación · RCD : + alerta mando a distancia

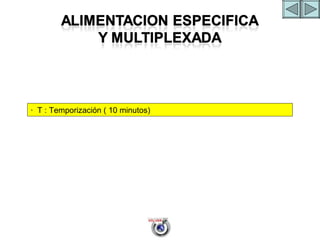

37. ALIMENTACION ESPECIFICA 9 · T : Temporización ( 10 minutos)

38. ALIMENTACION ESPECIFICA 10 · VE : alimentación + luz población (salida BSI)

39. ALIMENTACION ESPECIFICA 11 · XC : alimentación + VAN carrocería · XC1 : alimentación + VAN Carrocería 1 · XC2 : alimentación + VAN Carrocería 2 · XC3 : alimentación + VAN Carrocería 3 · XE : alimentación + VAN Confort

40. ALIMENTACION ESPECIFICA 12 · ZC : alimentación + CAN carrocería · ZC1 : alimentación + CAN Carrocería 1 · ZC2 : alimentación + CAN Carrocería 2 · ZC3 : alimentación + CAN Carrocería 3 · ZE : alimentación + CAN Confort

41. P Se utilizan las letras IC seguidas de un número de identificación de 2 cifras. Utilización de un indice alfabético si interconexiones idénticas. Ejemplo : IC20, IC05A, IC05B.

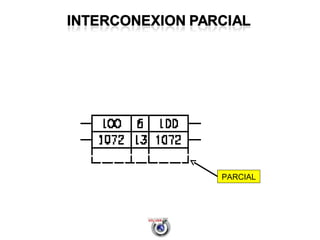

42. S PARCIAL

43. T

44. N
