Este documento presenta los componentes fundamentales de una aplicación móvil Android, incluyendo vistas, layouts, actividades, servicios, intenciones, fragments y proveedores de contenido. También describe los archivos y carpetas típicos de un proyecto Android desarrollado en Android Studio o Eclipse, como AndroidManifest.xml, java, res y otros. Finalmente, proporciona enlaces a documentación y ejemplos de aplicaciones Android.

1. Desarrollo de
Aplicaciones Móviles.
Marcos Cáceres
Manuel Canales
Sergio Cancino
Departamento de Ingeniería de Sistemas
Facultad de Ingeniería y Ciencias
Universidad de La Frontera

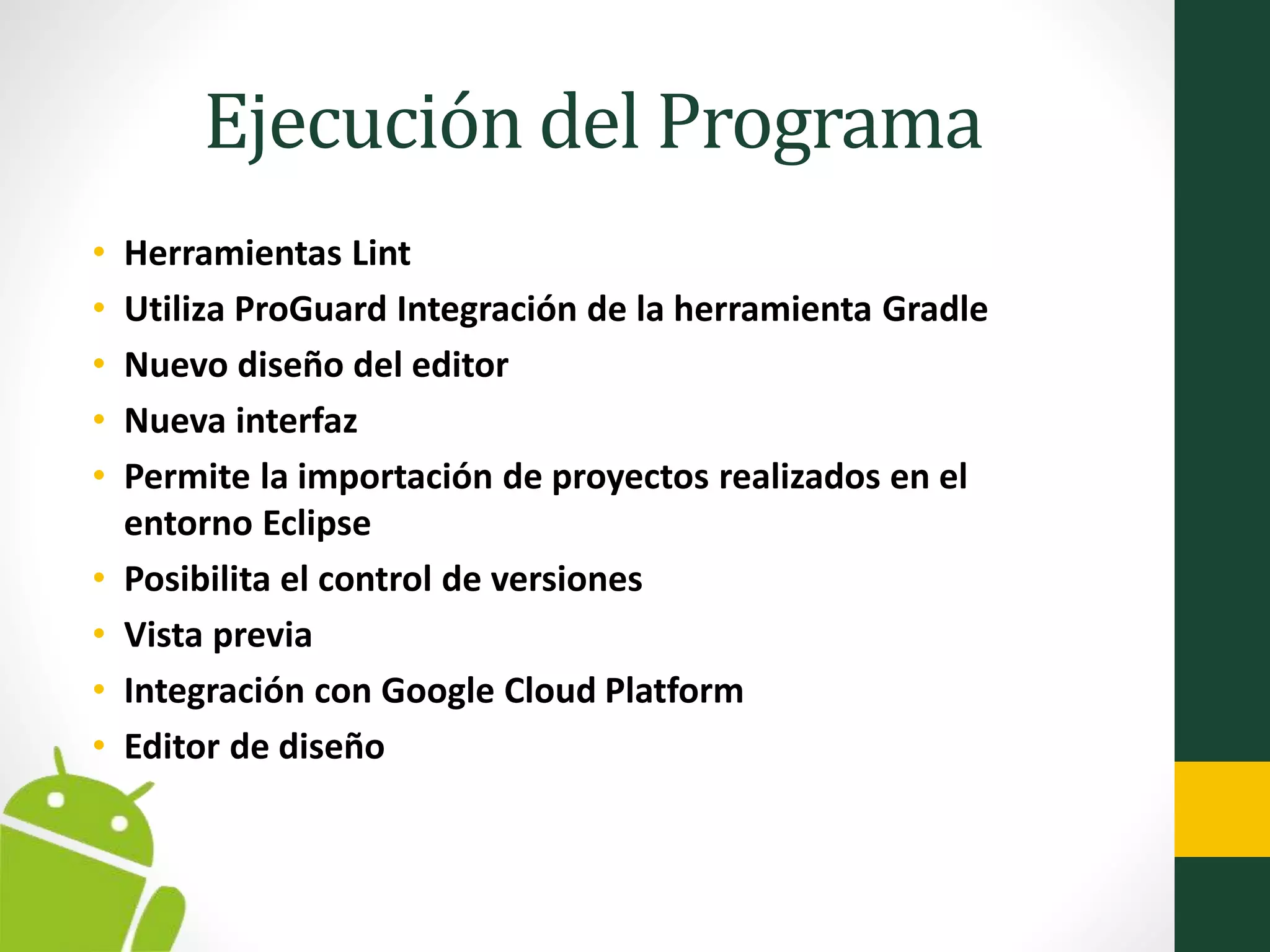

2. Ejecución del Programa
• Herramientas Lint
• Utiliza ProGuard Integración de la herramienta Gradle
• Nuevo diseño del editor
• Nueva interfaz
• Permite la importación de proyectos realizados en el
entorno Eclipse
• Posibilita el control de versiones
• Vista previa
• Integración con Google Cloud Platform
• Editor de diseño
•

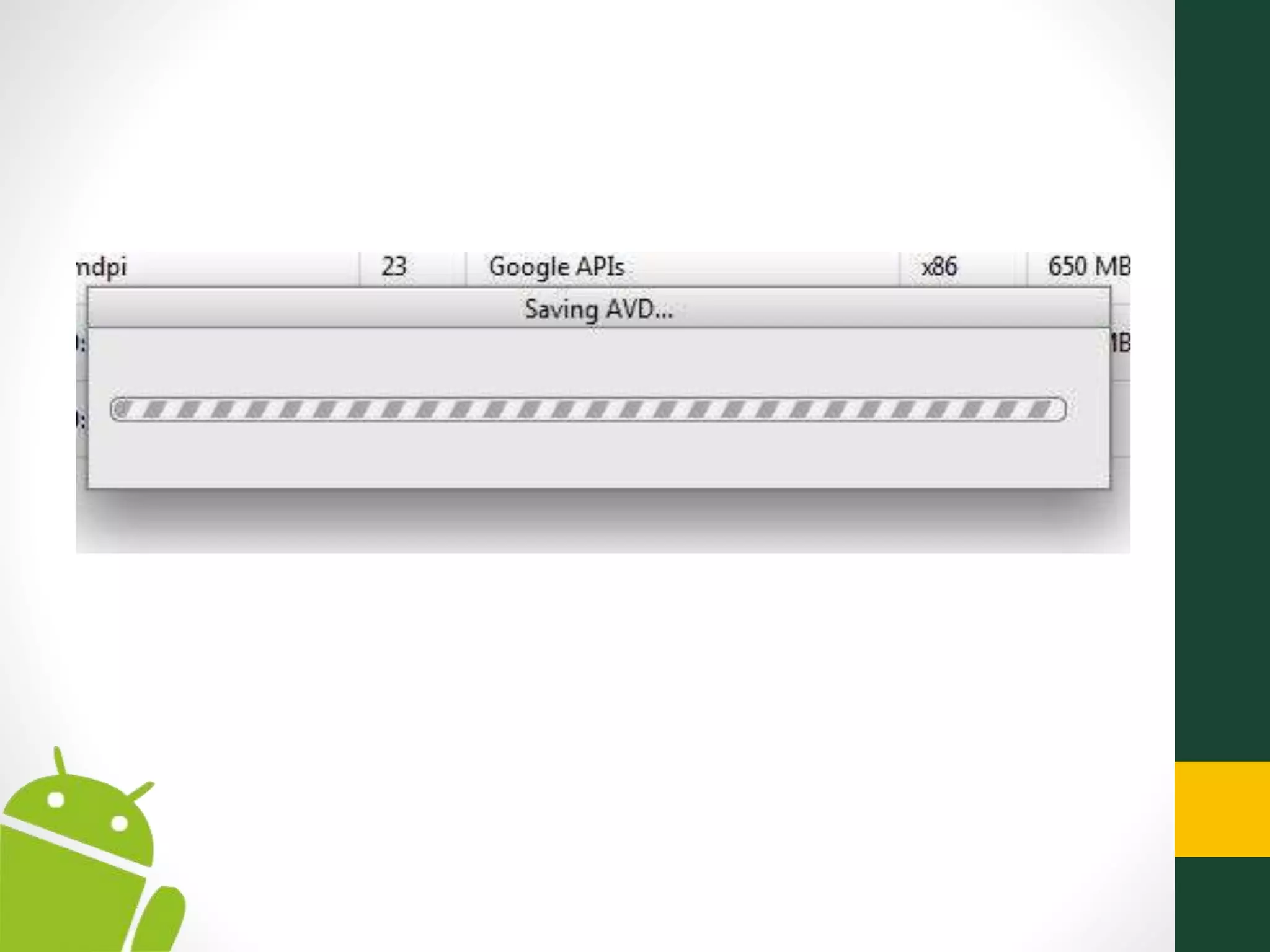

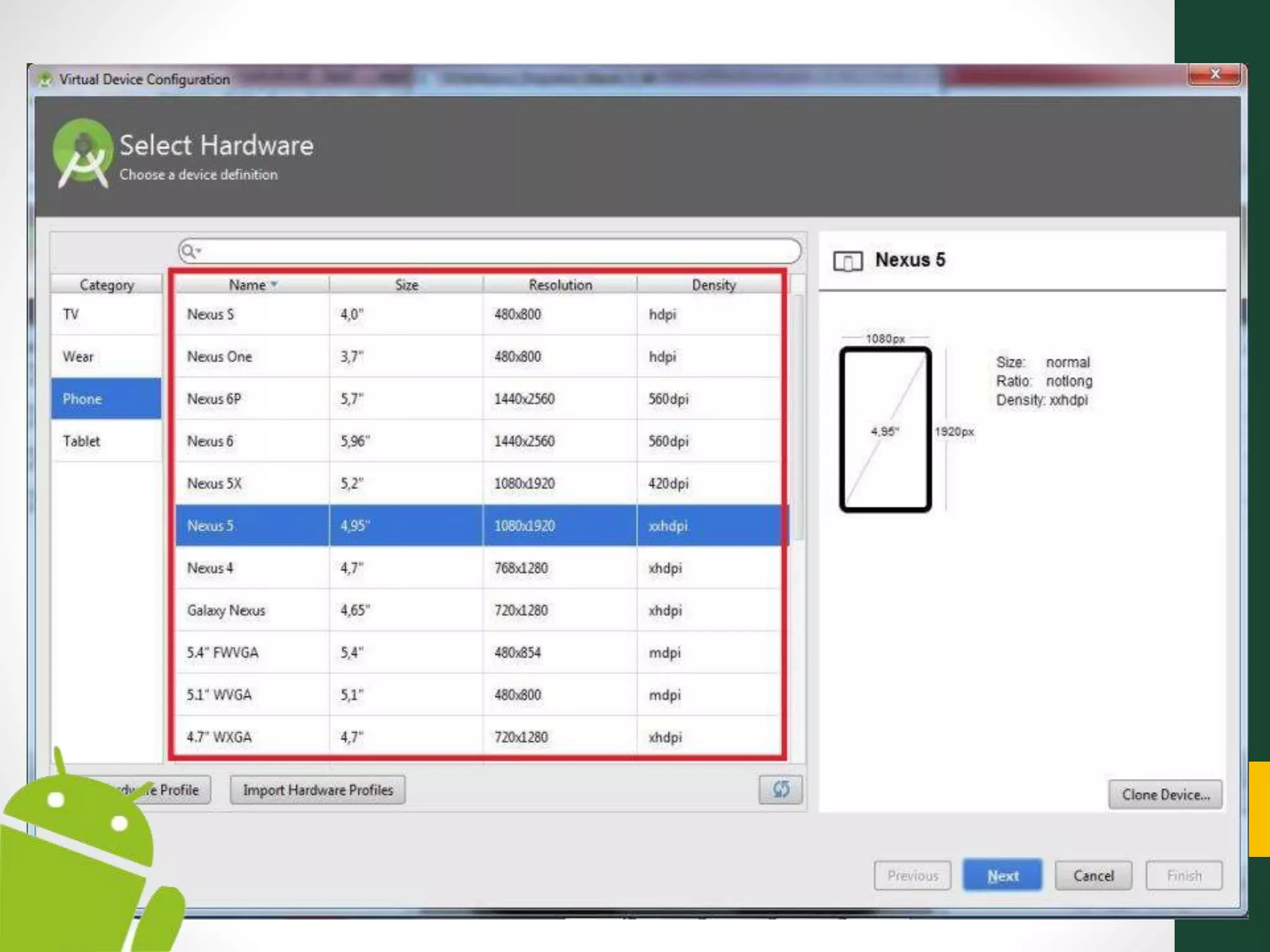

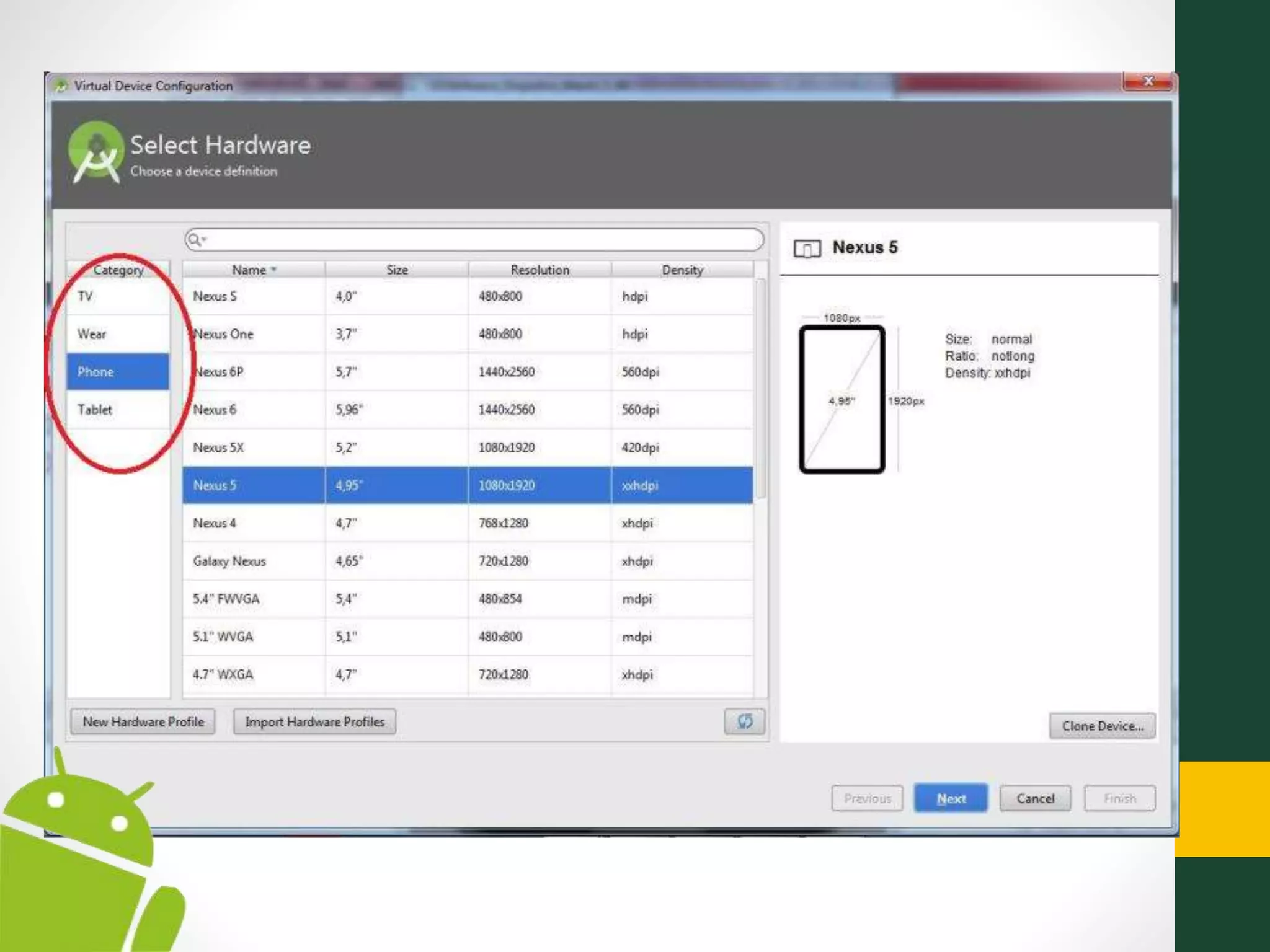

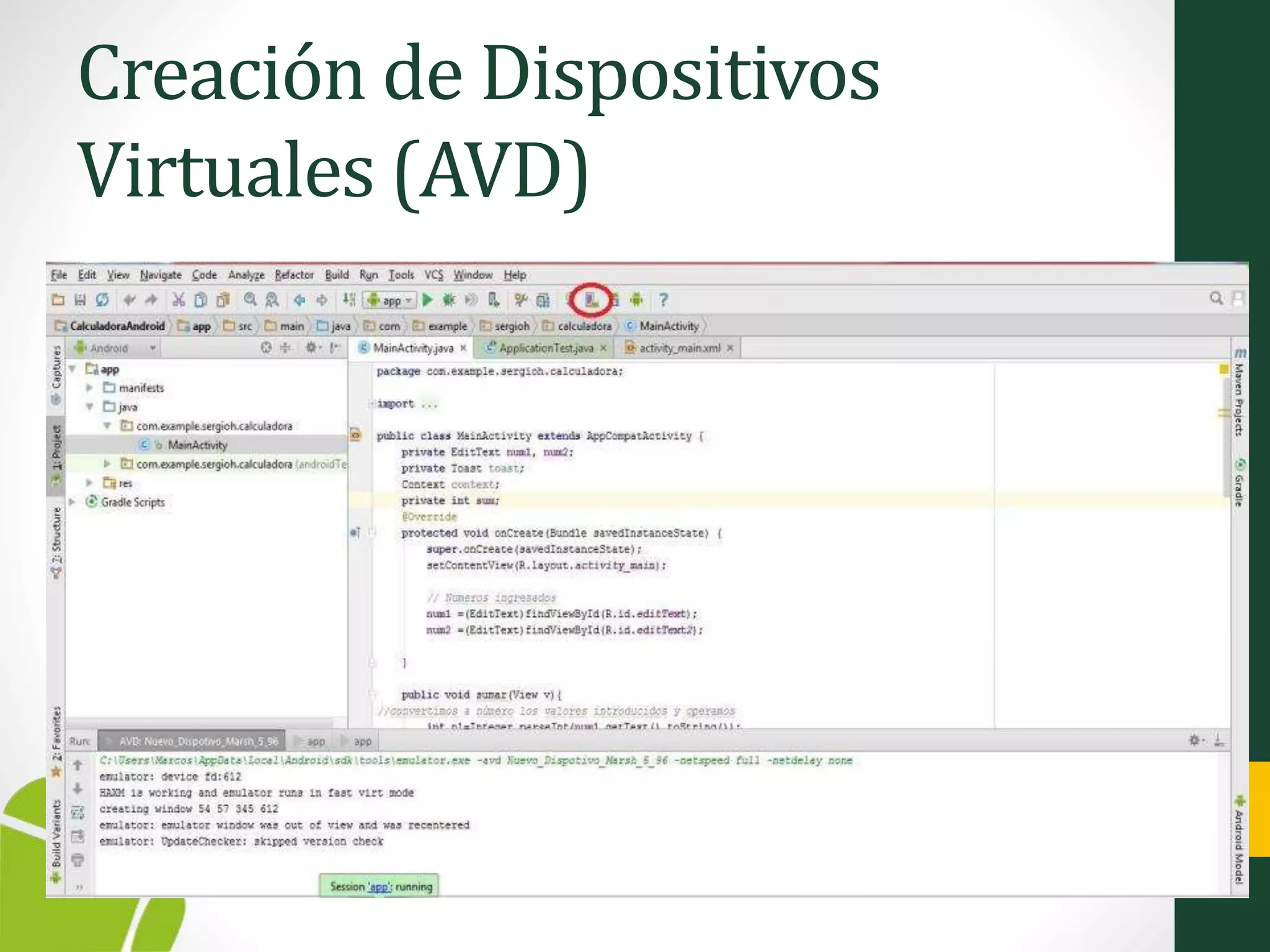

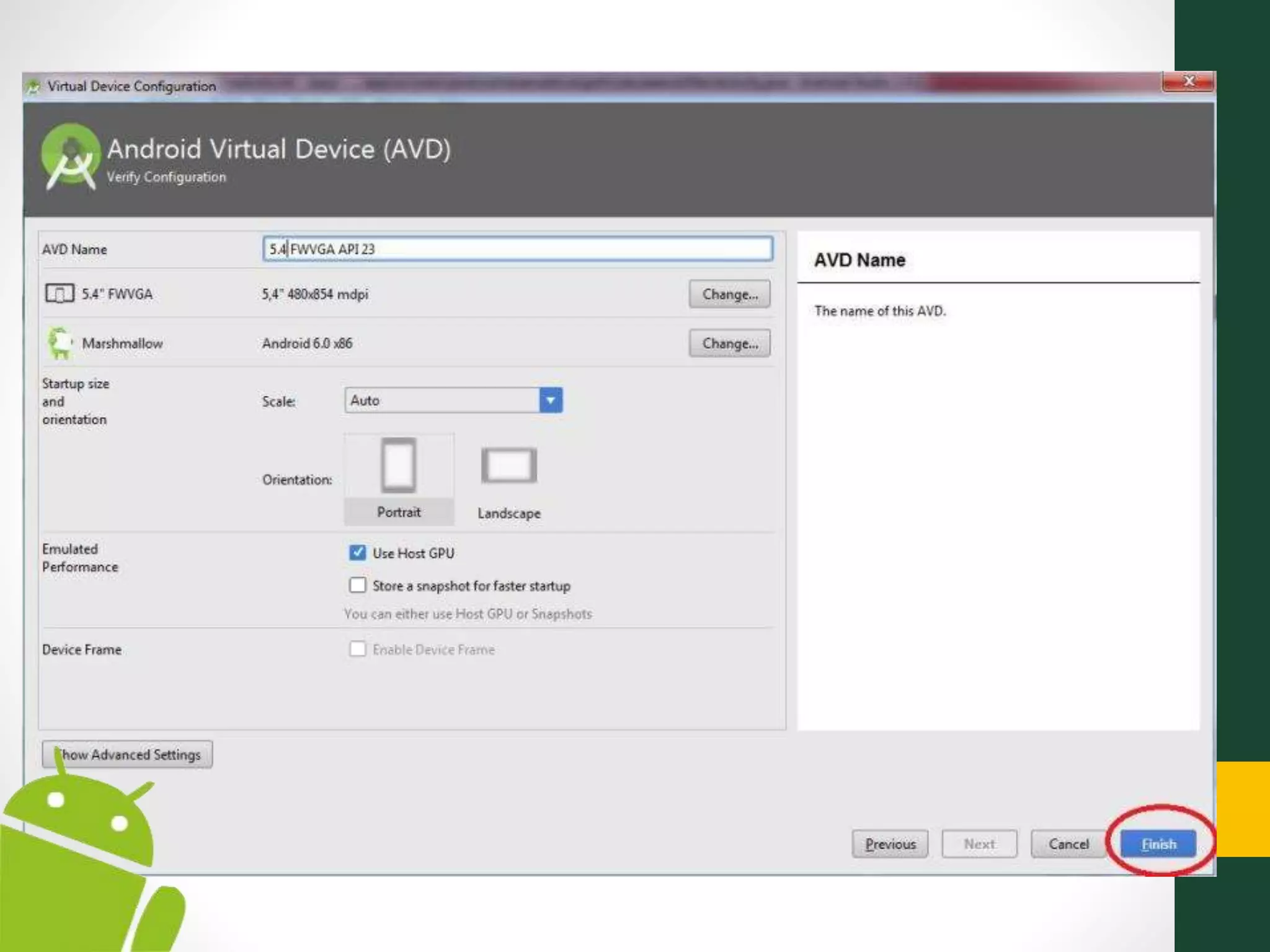

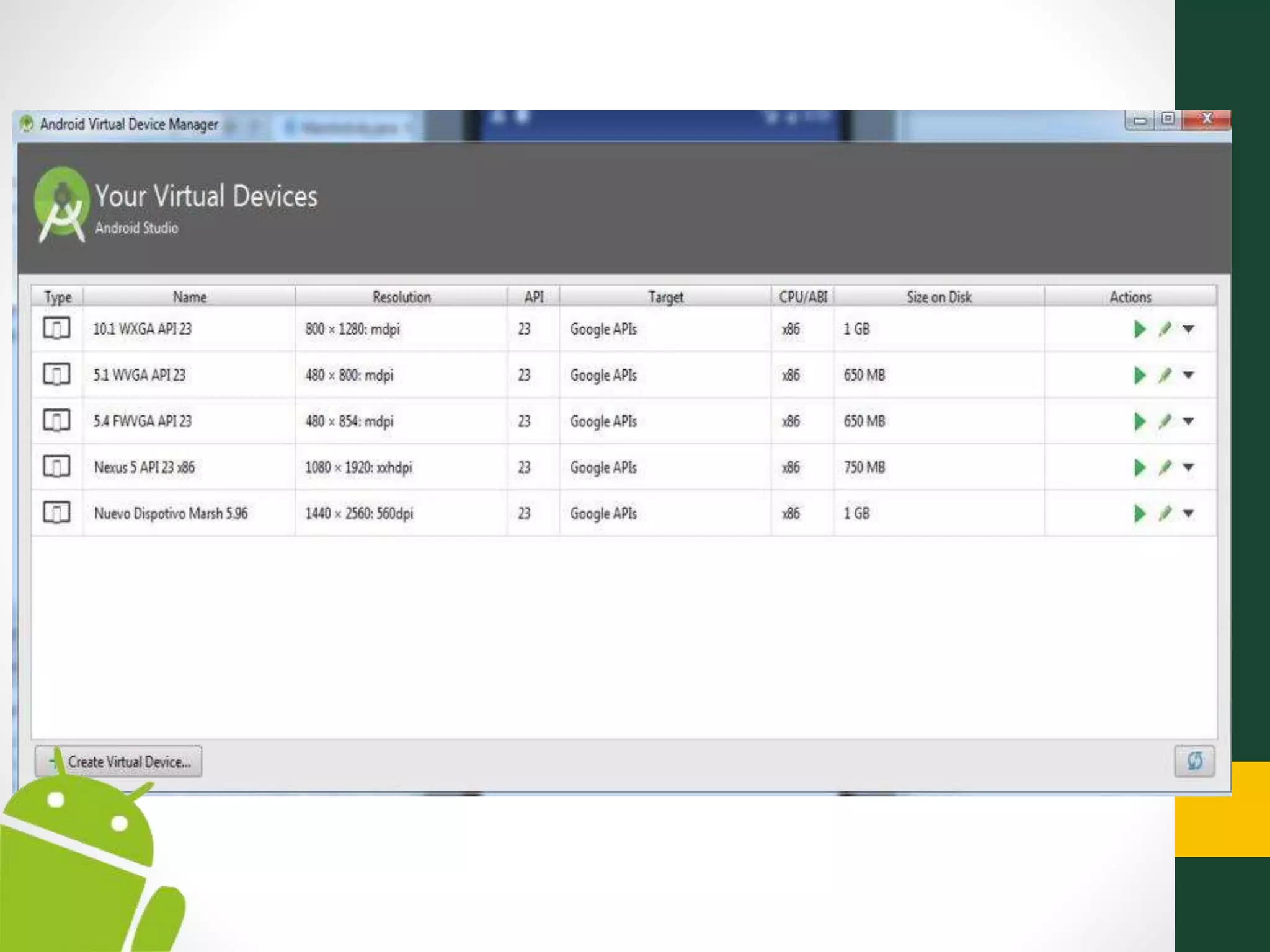

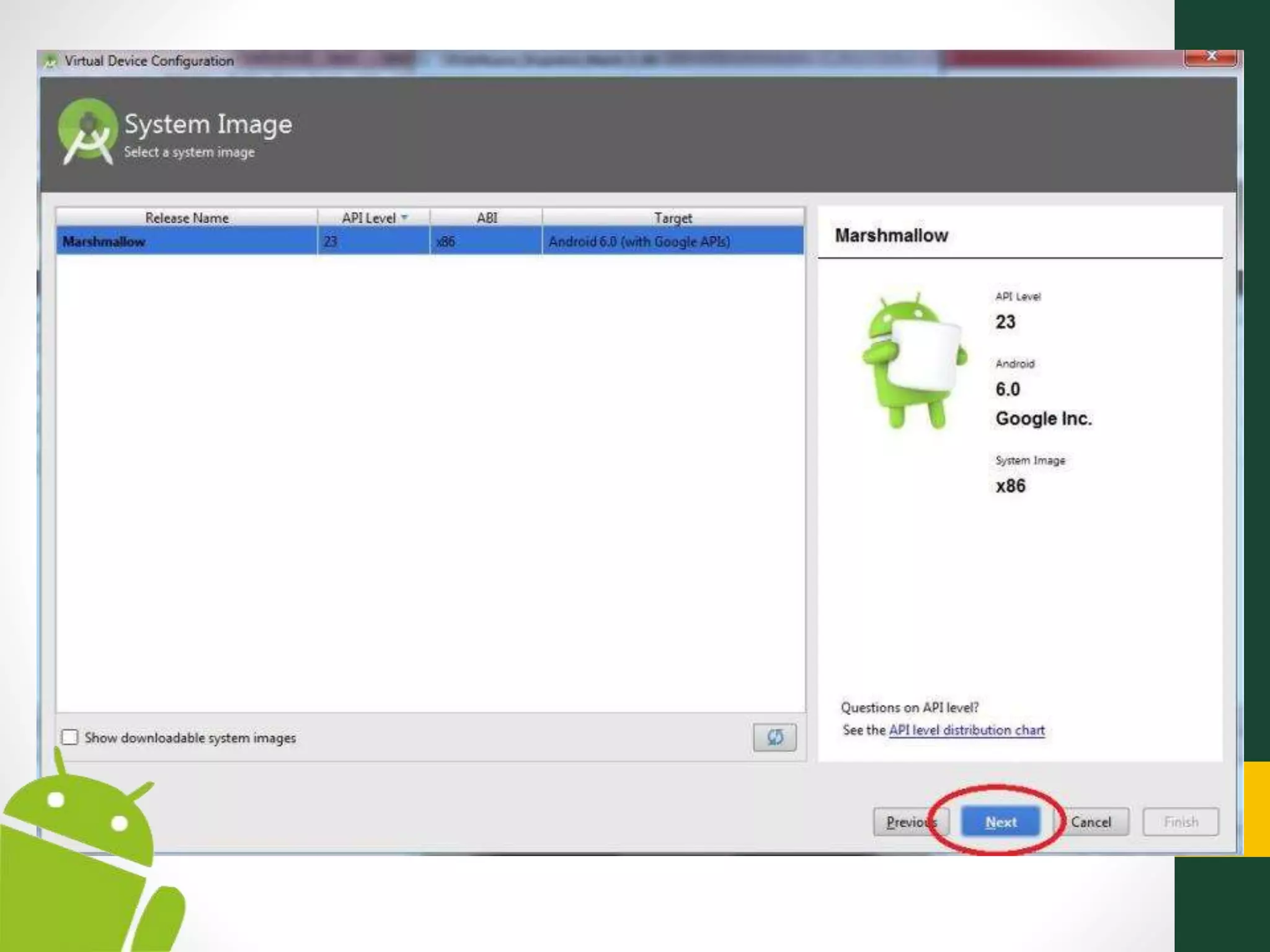

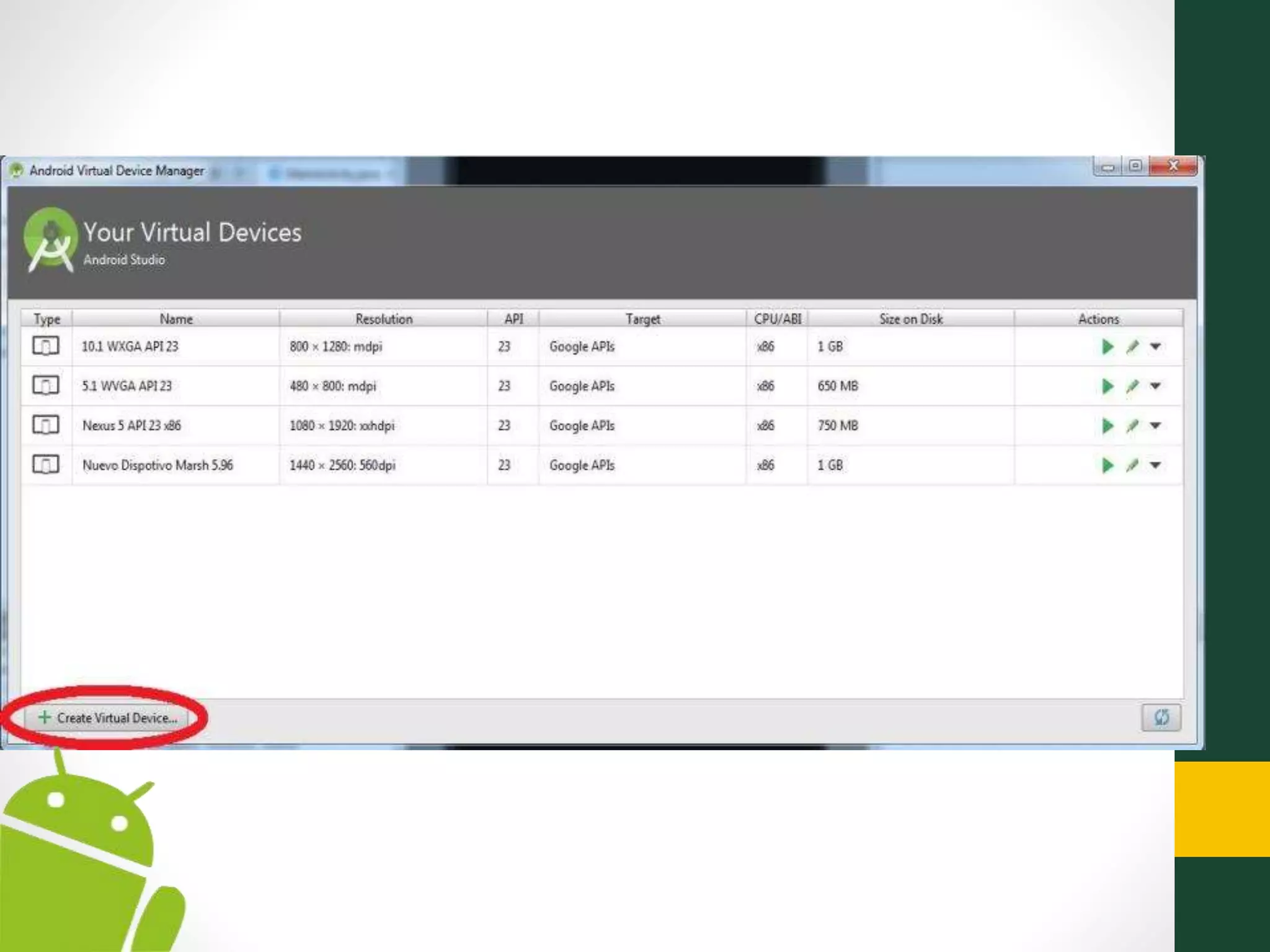

3. Creación de Dispositivos
Virtuales (AVD)

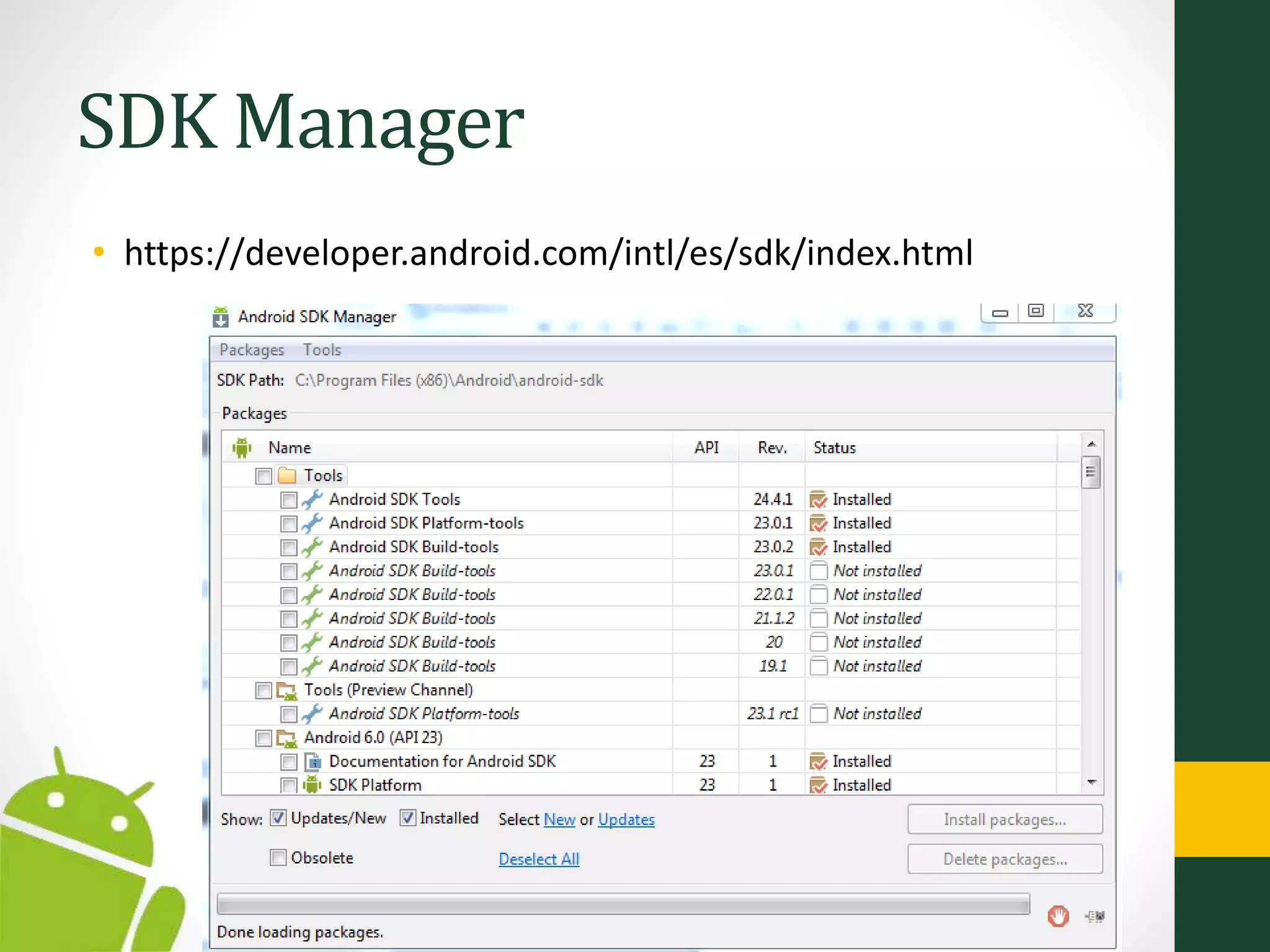

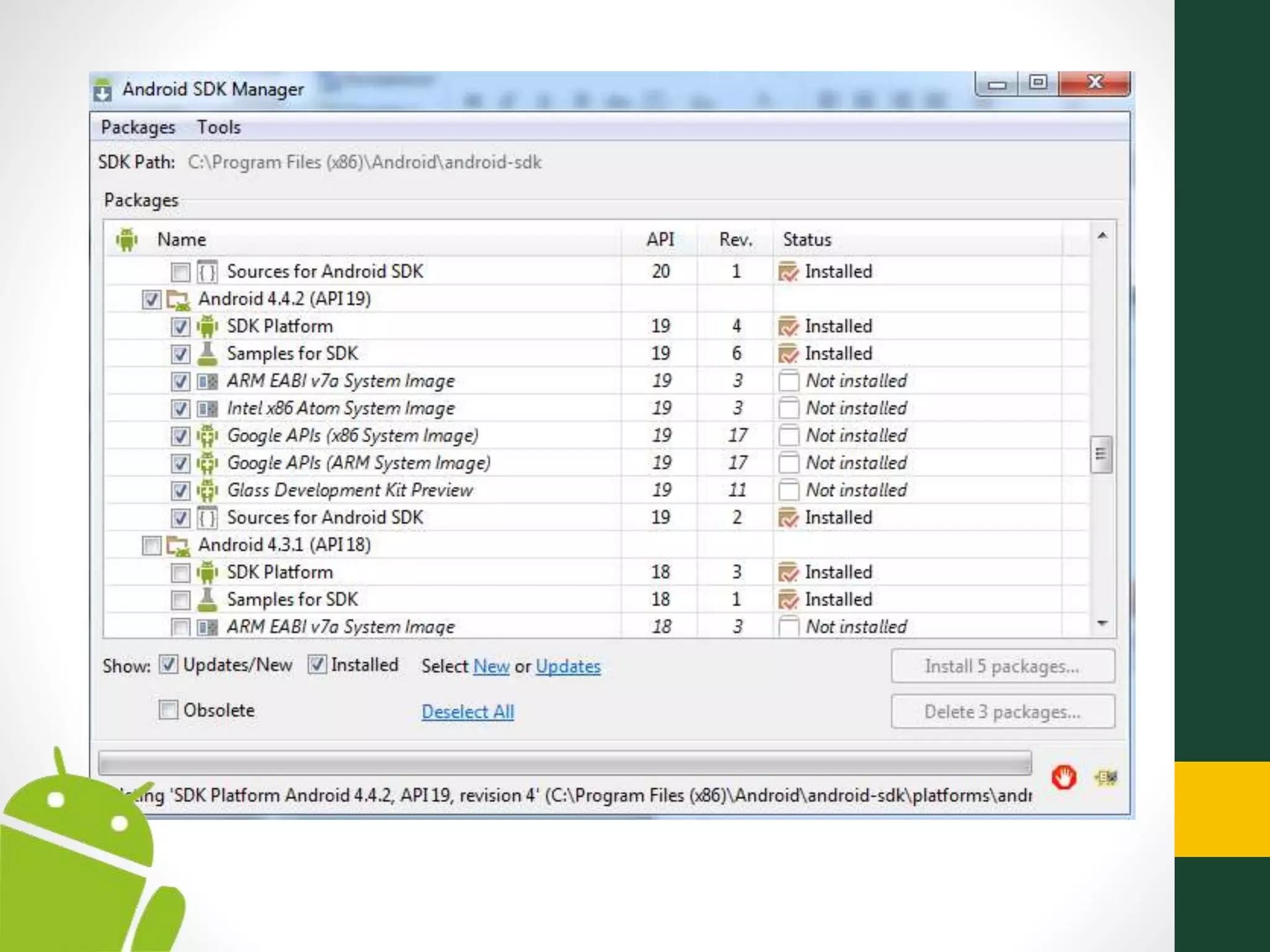

11. SDK Manager
• https://developer.android.com/intl/es/sdk/index.html

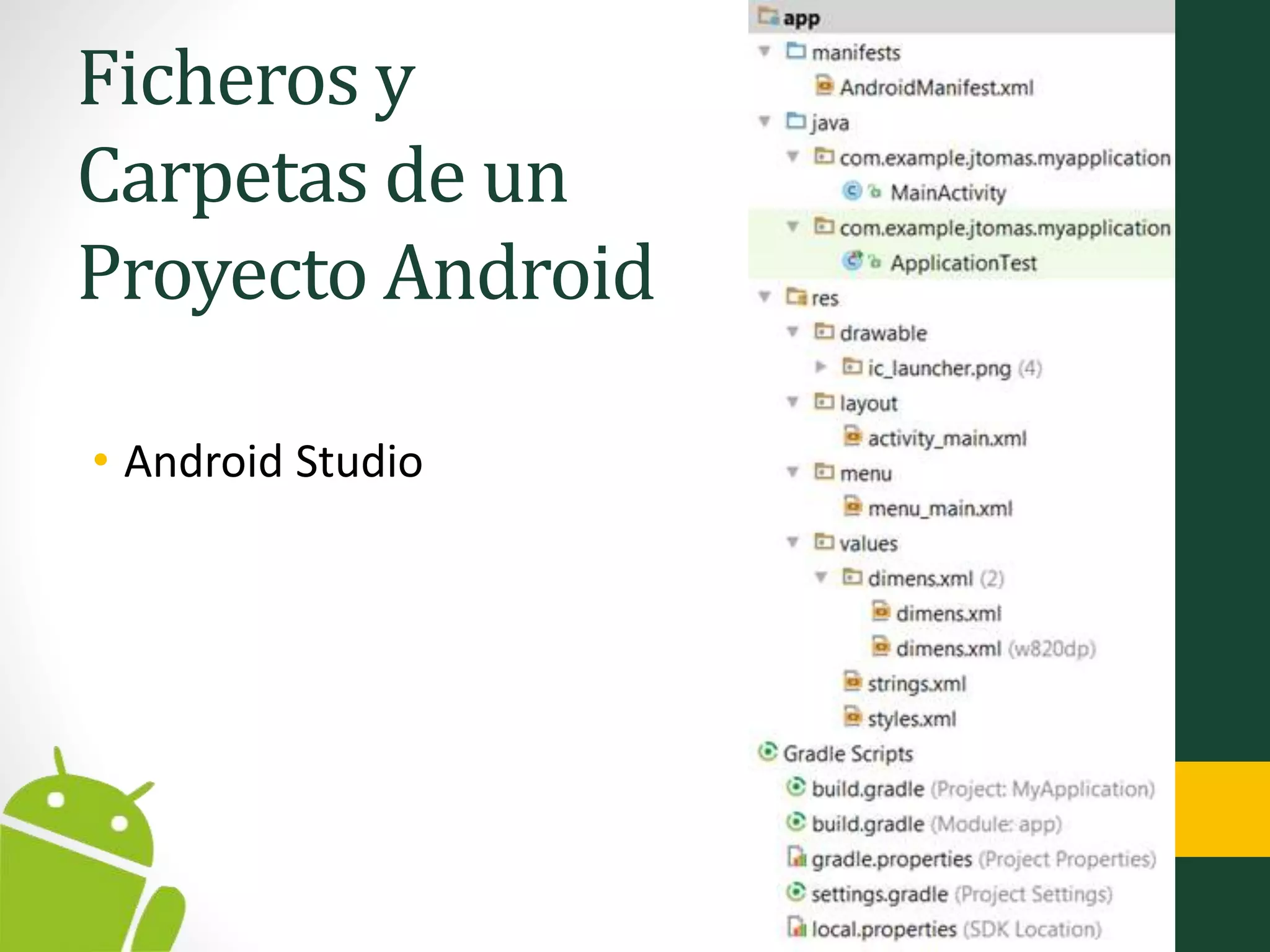

13. Ficheros y
Carpetas de un
Proyecto Android
• Android Studio

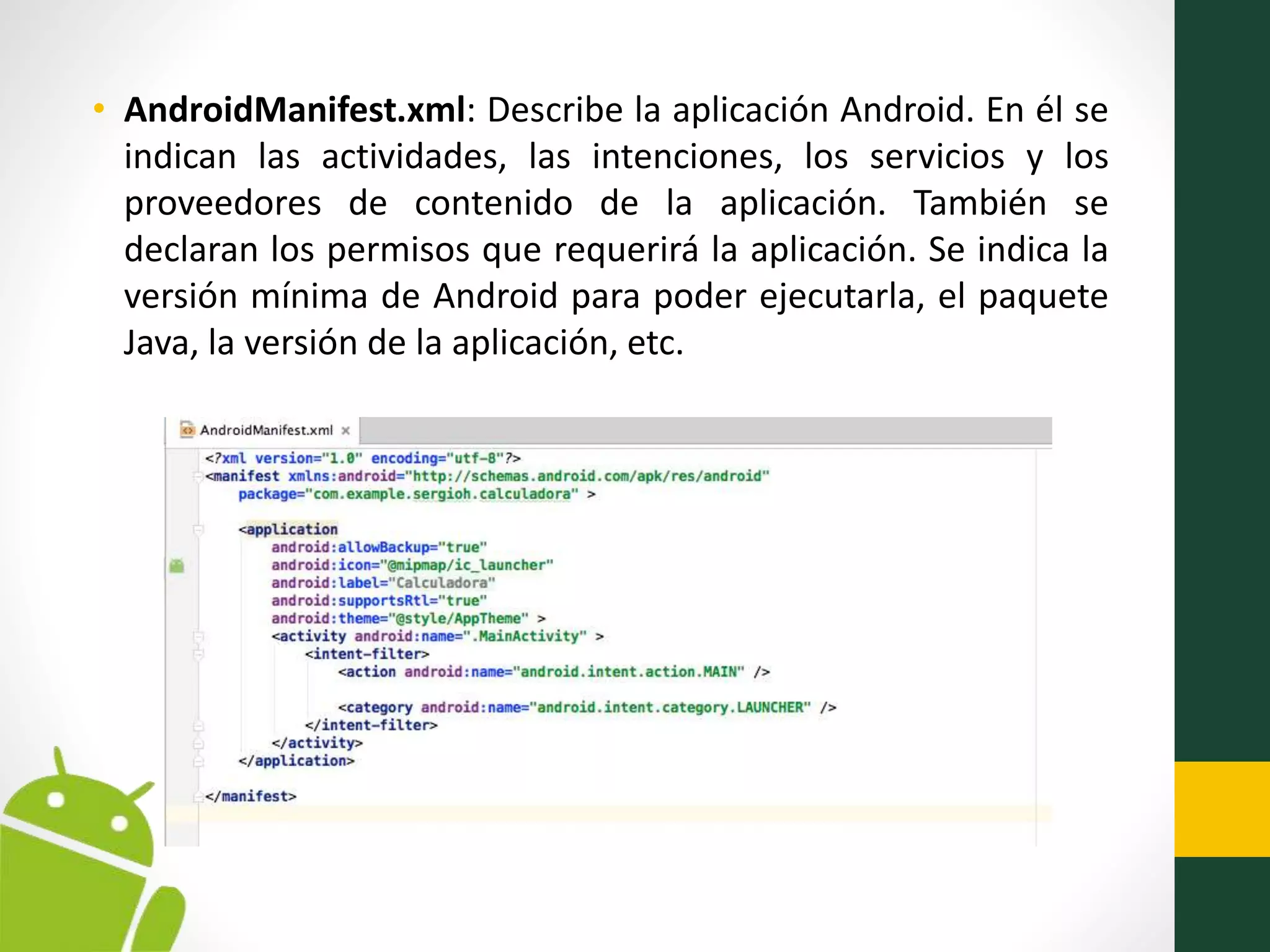

14. • AndroidManifest.xml: Describe la aplicación Android. En él se
indican las actividades, las intenciones, los servicios y los
proveedores de contenido de la aplicación. También se
declaran los permisos que requerirá la aplicación. Se indica la
versión mínima de Android para poder ejecutarla, el paquete
Java, la versión de la aplicación, etc.

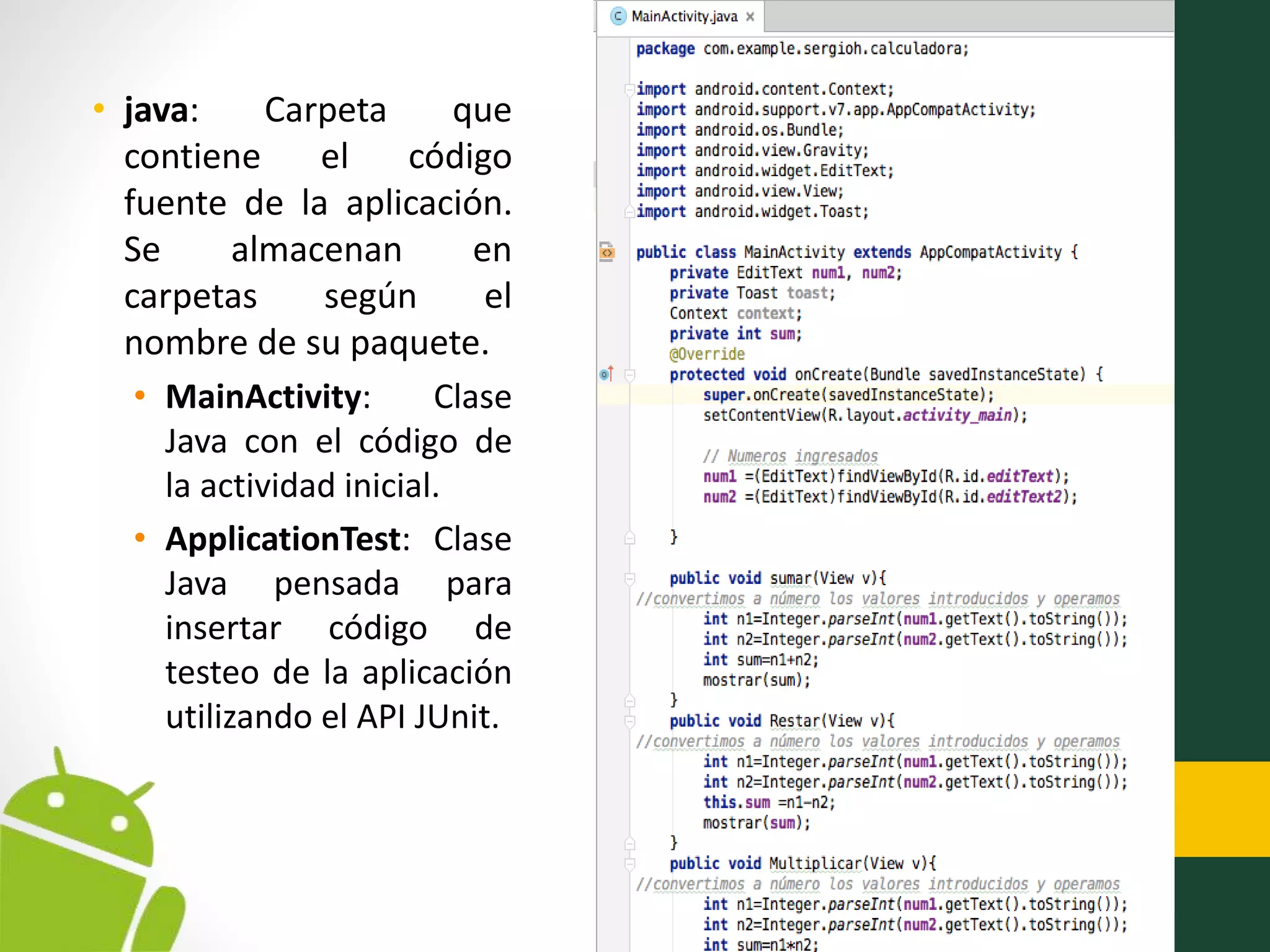

15. • java: Carpeta que
contiene el código
fuente de la aplicación.
Se almacenan en
carpetas según el
nombre de su paquete.
• MainActivity: Clase
Java con el código de
la actividad inicial.
• ApplicationTest: Clase
Java pensada para
insertar código de
testeo de la aplicación
utilizando el API JUnit.

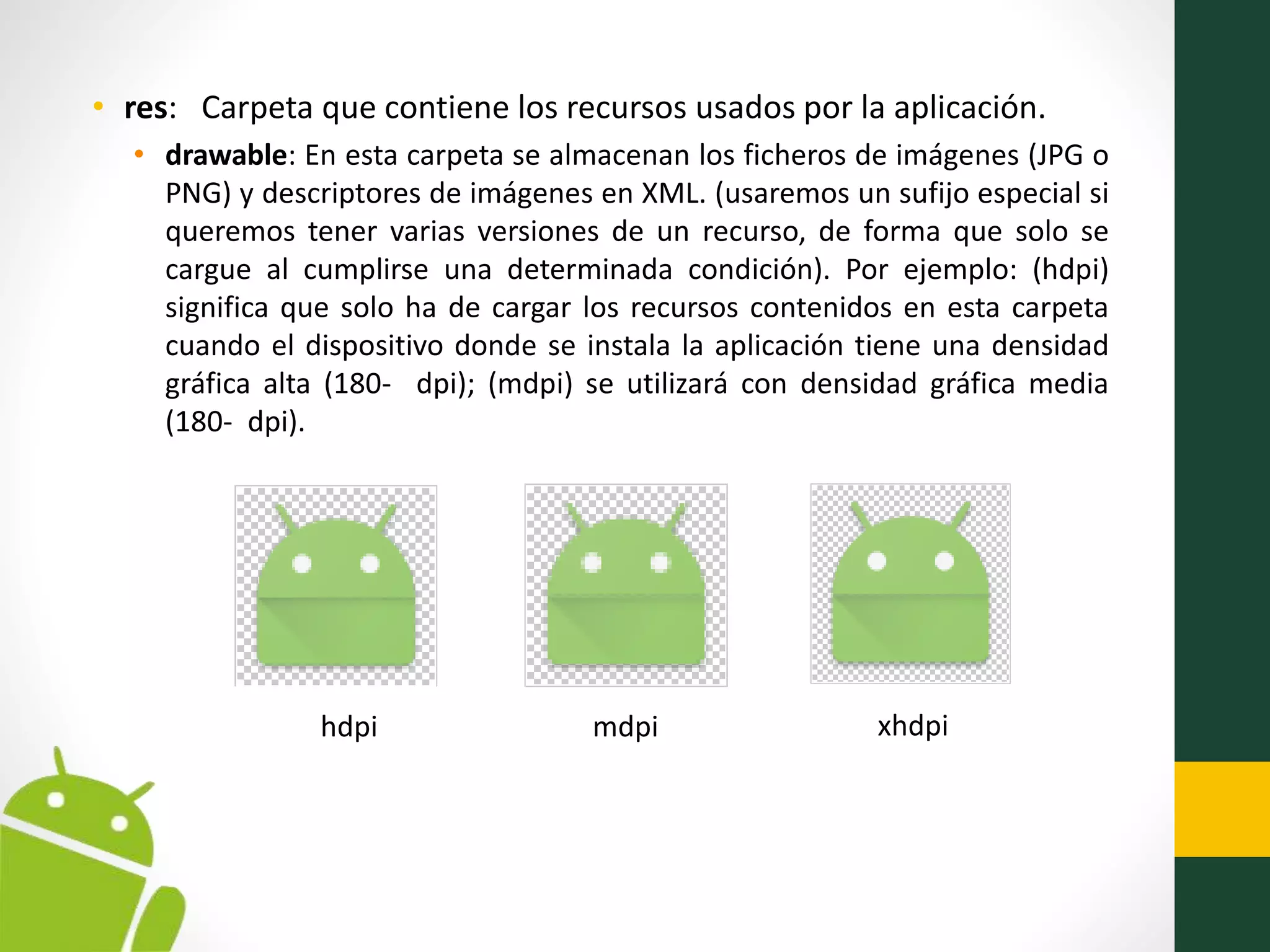

16. • res: Carpeta que contiene los recursos usados por la aplicación.
• drawable: En esta carpeta se almacenan los ficheros de imágenes (JPG o
PNG) y descriptores de imágenes en XML. (usaremos un sufijo especial si
queremos tener varias versiones de un recurso, de forma que solo se
cargue al cumplirse una determinada condición). Por ejemplo: (hdpi)
significa que solo ha de cargar los recursos contenidos en esta carpeta
cuando el dispositivo donde se instala la aplicación tiene una densidad
gráfica alta (180- dpi); (mdpi) se utilizará con densidad gráfica media
(180- dpi).
hdpi mdpi xhdpi

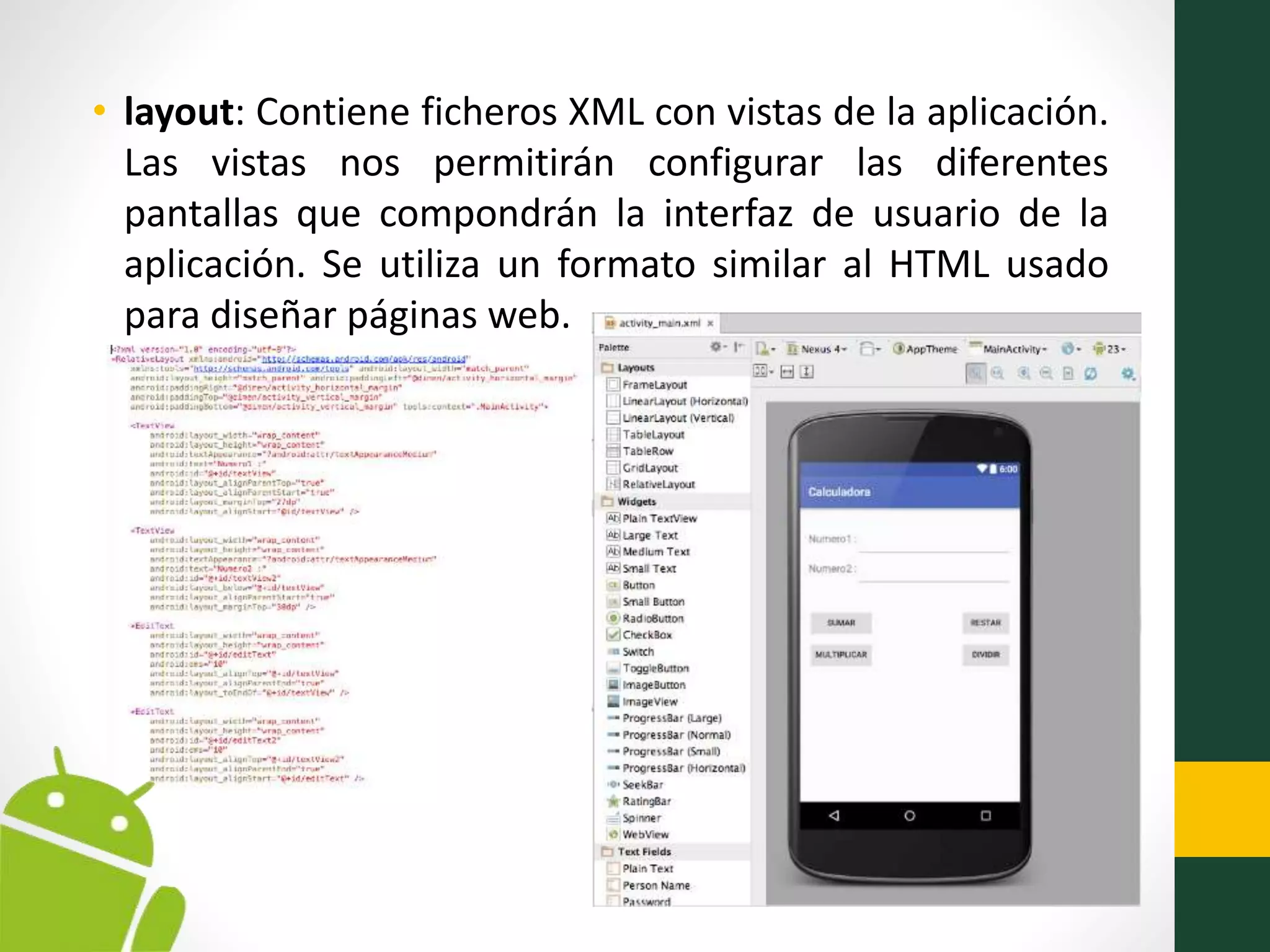

17. • layout: Contiene ficheros XML con vistas de la aplicación.
Las vistas nos permitirán configurar las diferentes
pantallas que compondrán la interfaz de usuario de la
aplicación. Se utiliza un formato similar al HTML usado
para diseñar páginas web.

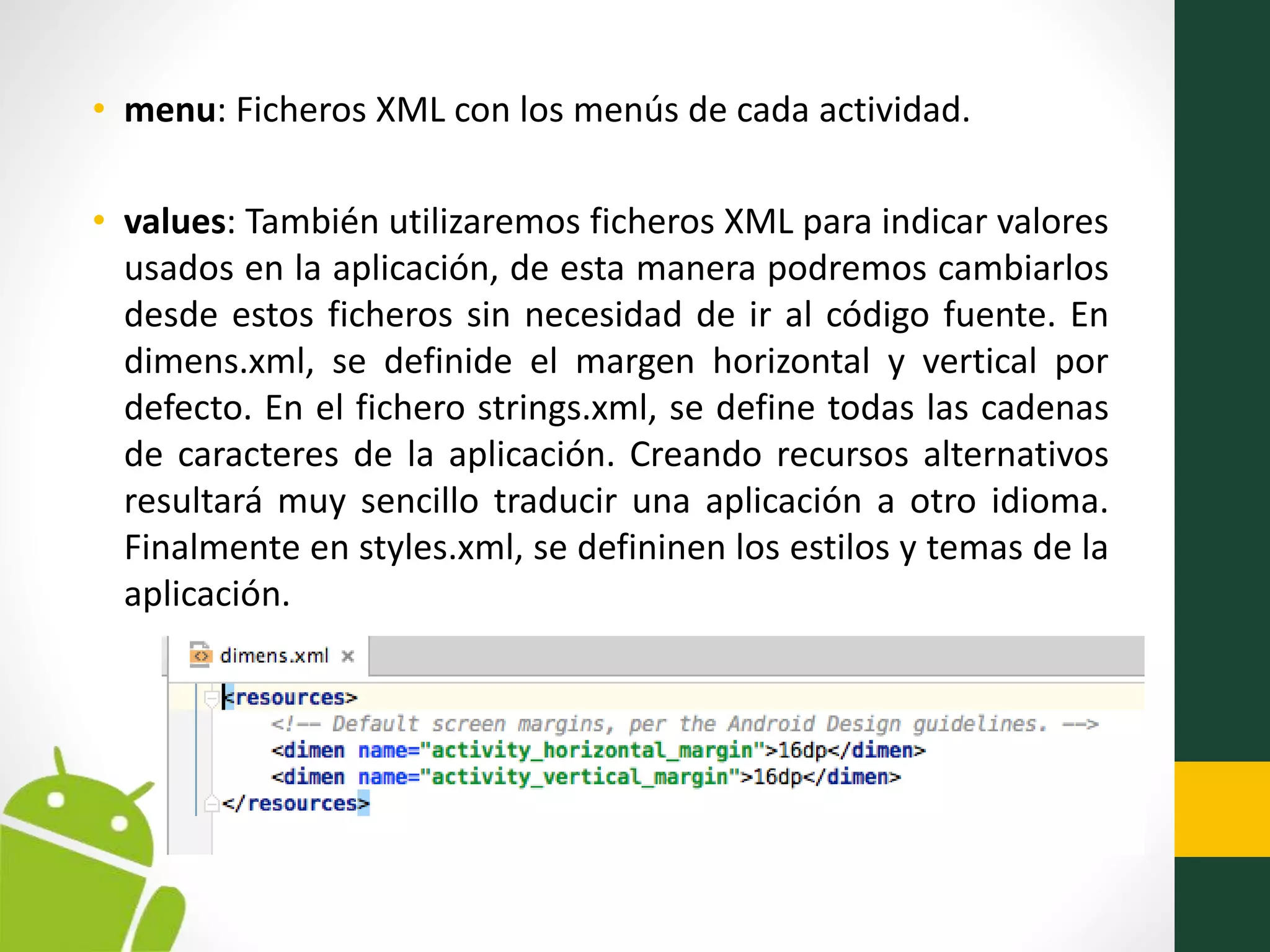

18. • menu: Ficheros XML con los menús de cada actividad.
• values: También utilizaremos ficheros XML para indicar valores
usados en la aplicación, de esta manera podremos cambiarlos
desde estos ficheros sin necesidad de ir al código fuente. En
dimens.xml, se definide el margen horizontal y vertical por
defecto. En el fichero strings.xml, se define todas las cadenas
de caracteres de la aplicación. Creando recursos alternativos
resultará muy sencillo traducir una aplicación a otro idioma.
Finalmente en styles.xml, se defininen los estilos y temas de la
aplicación.

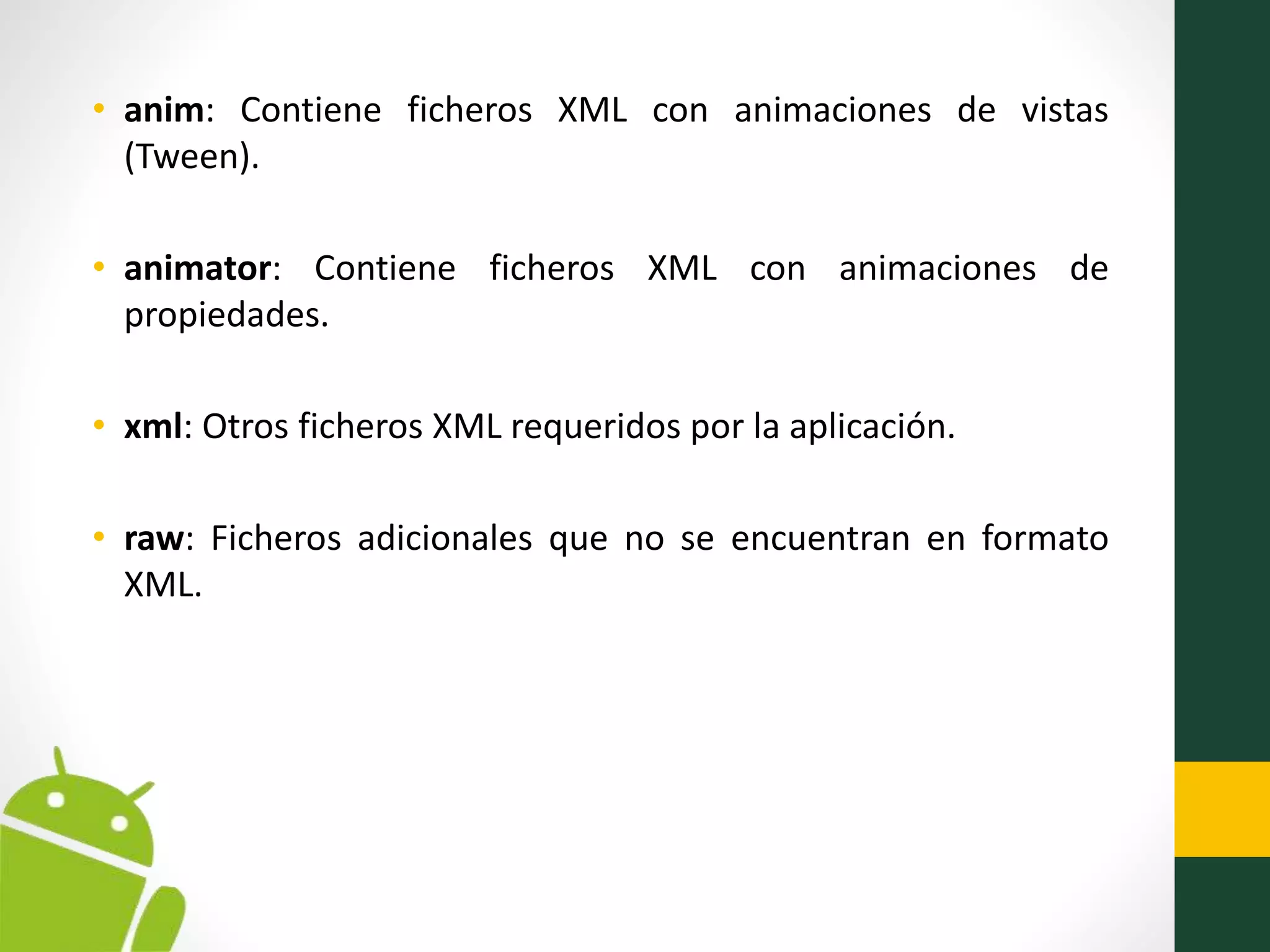

19. • anim: Contiene ficheros XML con animaciones de vistas
(Tween).
• animator: Contiene ficheros XML con animaciones de
propiedades.
• xml: Otros ficheros XML requeridos por la aplicación.
• raw: Ficheros adicionales que no se encuentran en formato
XML.

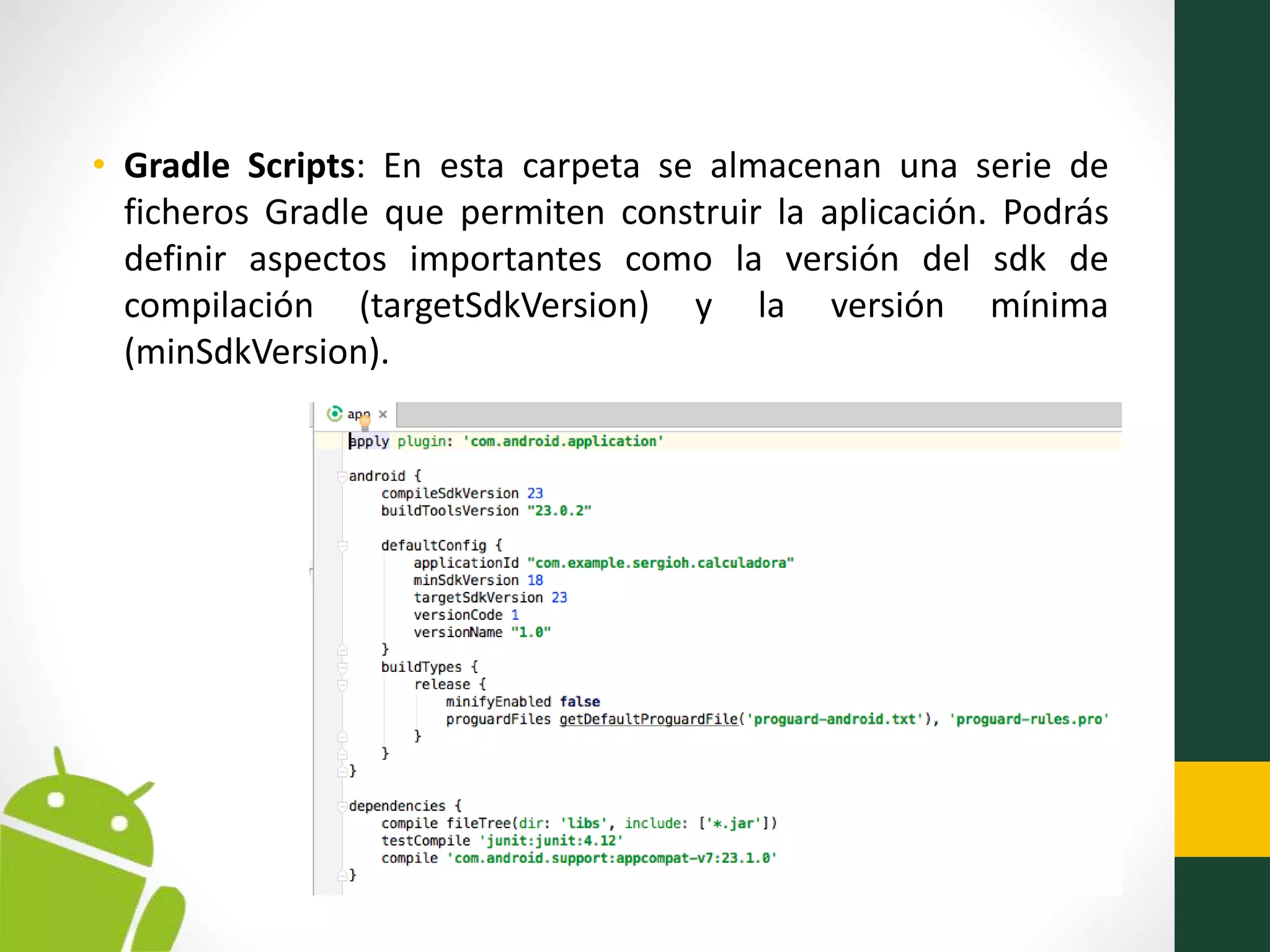

20. • Gradle Scripts: En esta carpeta se almacenan una serie de
ficheros Gradle que permiten construir la aplicación. Podrás
definir aspectos importantes como la versión del sdk de
compilación (targetSdkVersion) y la versión mínima
(minSdkVersion).

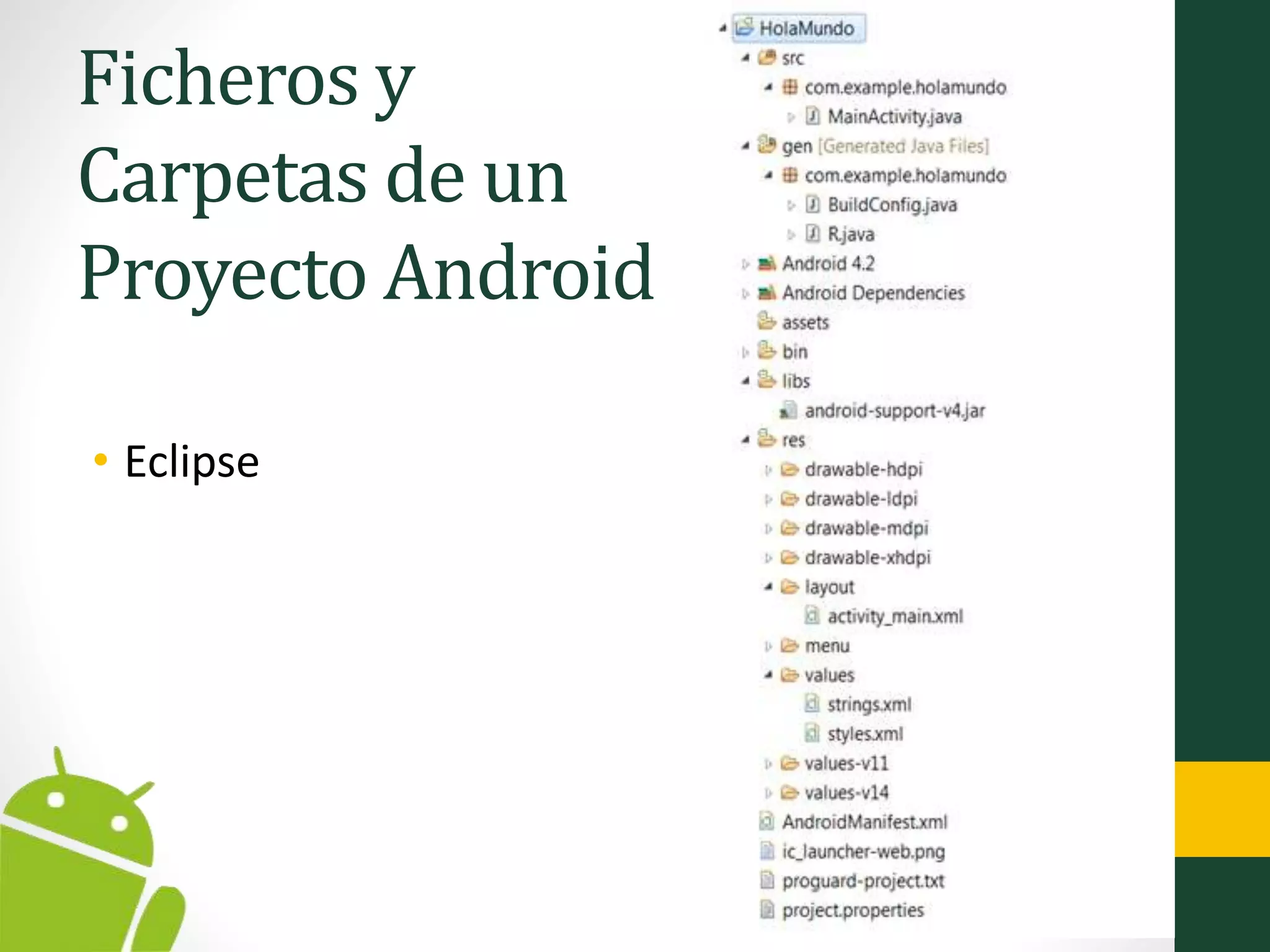

21. Ficheros y
Carpetas de un
Proyecto Android
• Eclipse

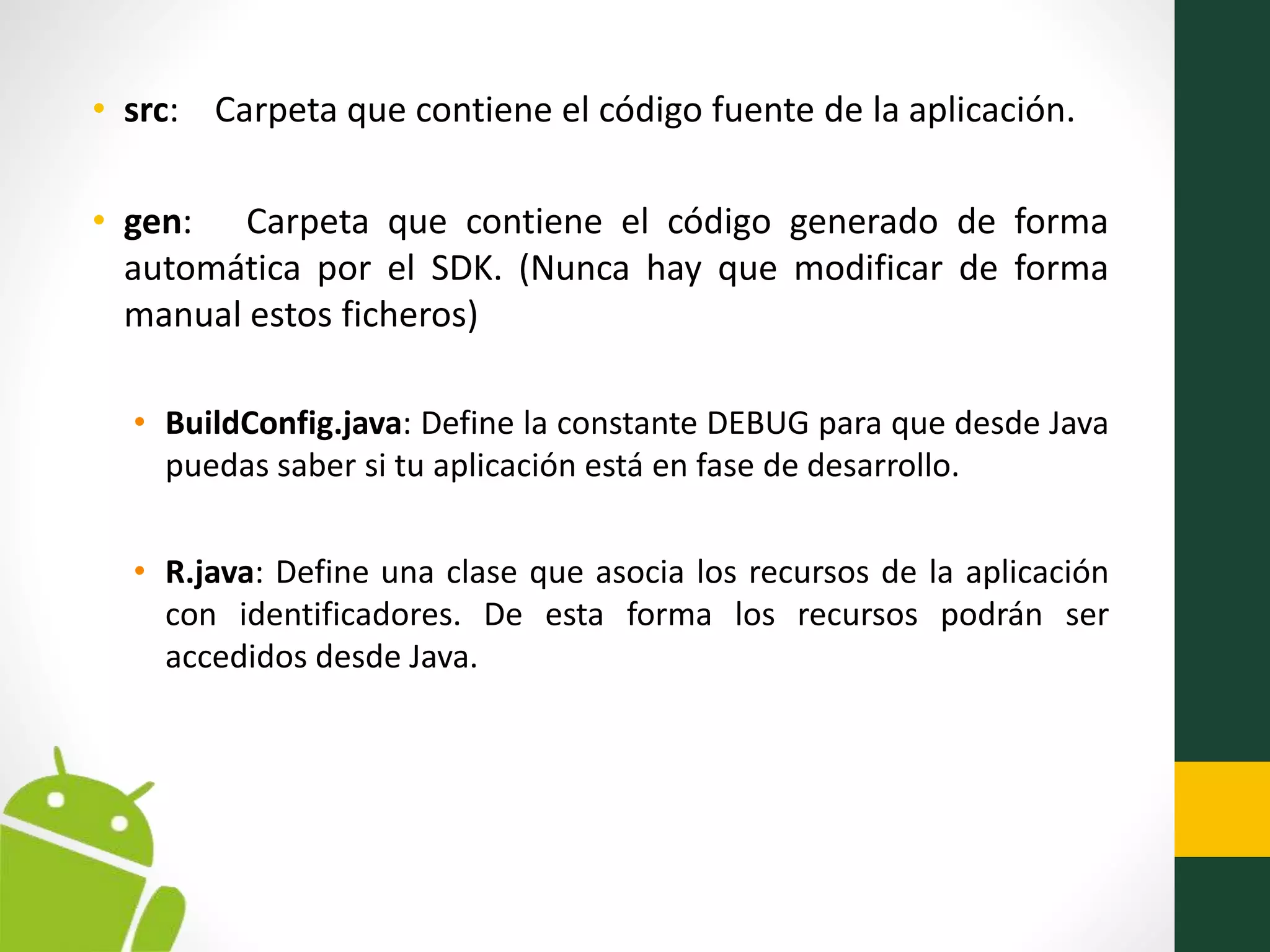

22. • src: Carpeta que contiene el código fuente de la aplicación.
• gen: Carpeta que contiene el código generado de forma
automática por el SDK. (Nunca hay que modificar de forma
manual estos ficheros)
• BuildConfig.java: Define la constante DEBUG para que desde Java
puedas saber si tu aplicación está en fase de desarrollo.
• R.java: Define una clase que asocia los recursos de la aplicación
con identificadores. De esta forma los recursos podrán ser
accedidos desde Java.

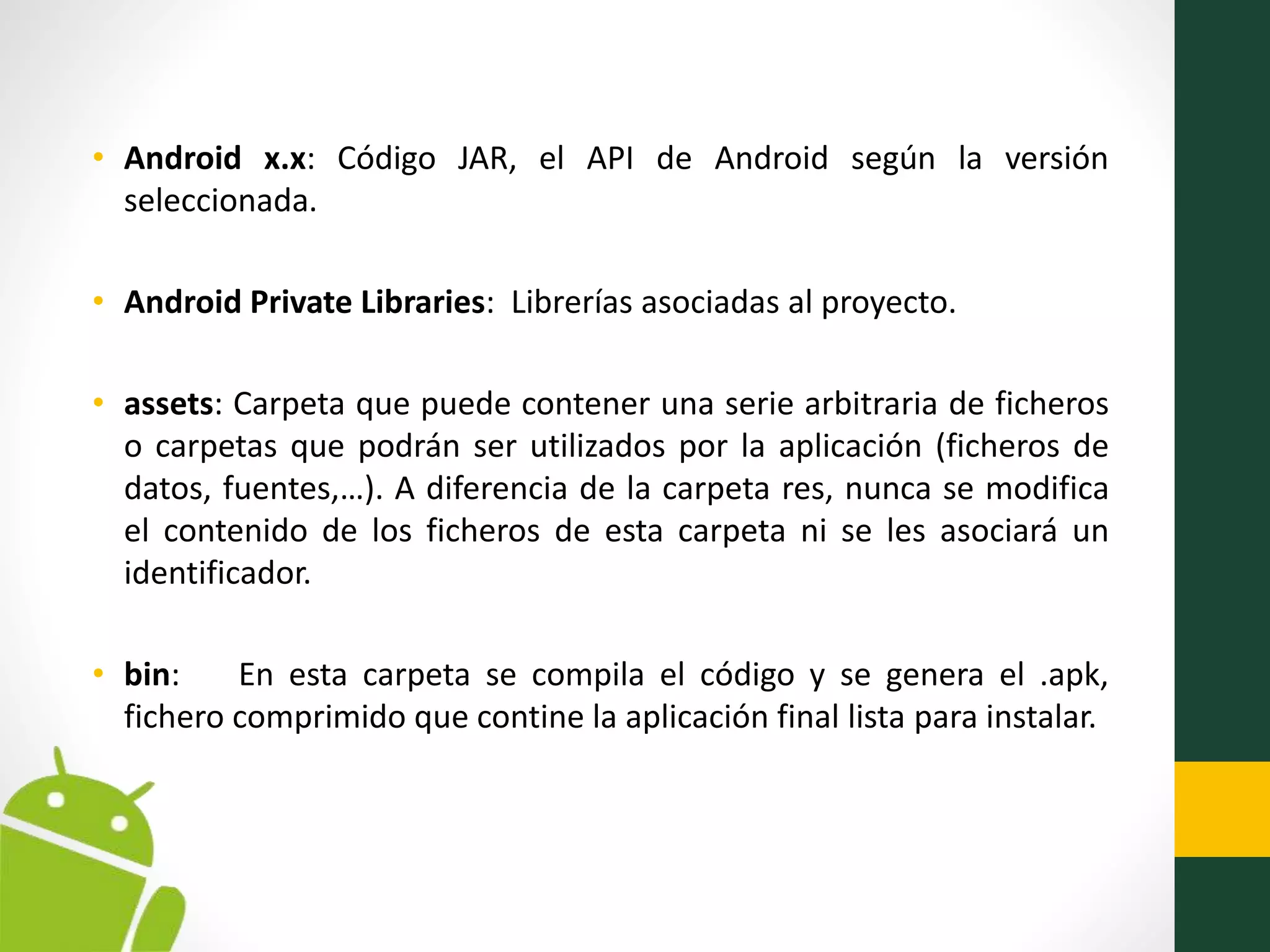

23. • Android x.x: Código JAR, el API de Android según la versión
seleccionada.
• Android Private Libraries: Librerías asociadas al proyecto.
• assets: Carpeta que puede contener una serie arbitraria de ficheros
o carpetas que podrán ser utilizados por la aplicación (ficheros de
datos, fuentes,…). A diferencia de la carpeta res, nunca se modifica
el contenido de los ficheros de esta carpeta ni se les asociará un
identificador.
• bin: En esta carpeta se compila el código y se genera el .apk,
fichero comprimido que contine la aplicación final lista para instalar.

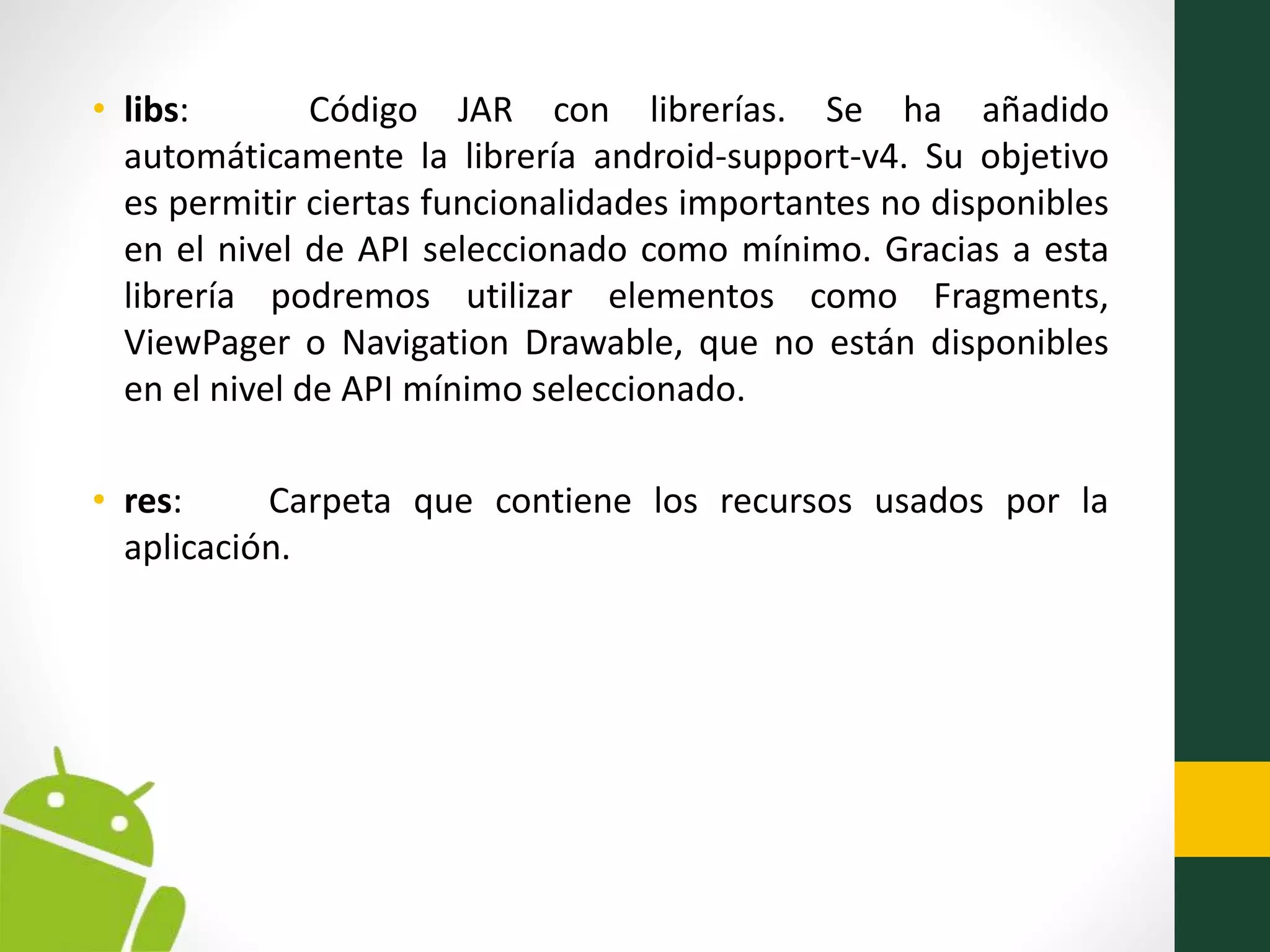

24. • libs: Código JAR con librerías. Se ha añadido
automáticamente la librería android-support-v4. Su objetivo
es permitir ciertas funcionalidades importantes no disponibles
en el nivel de API seleccionado como mínimo. Gracias a esta
librería podremos utilizar elementos como Fragments,
ViewPager o Navigation Drawable, que no están disponibles
en el nivel de API mínimo seleccionado.
• res: Carpeta que contiene los recursos usados por la
aplicación.

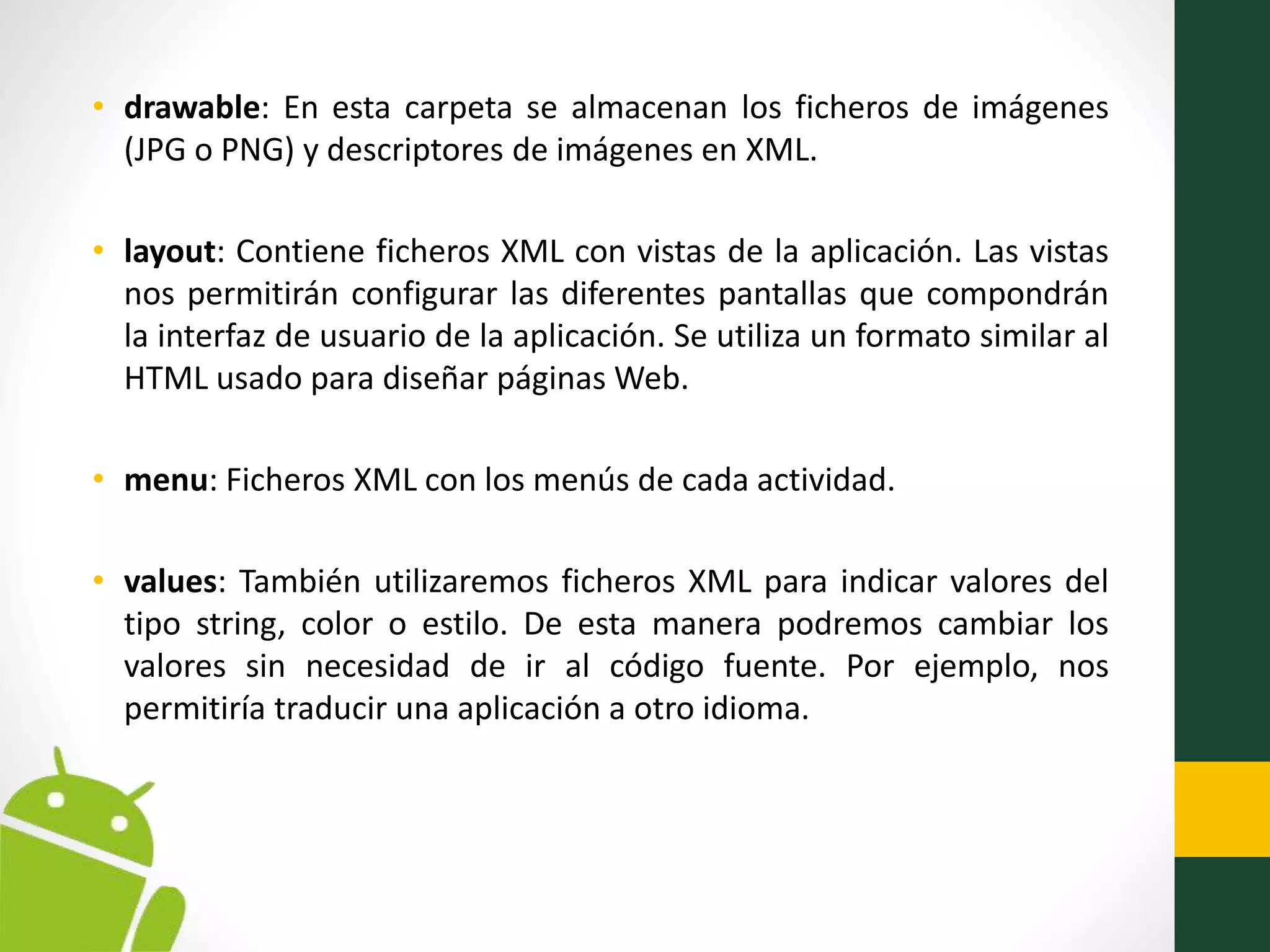

25. • drawable: En esta carpeta se almacenan los ficheros de imágenes
(JPG o PNG) y descriptores de imágenes en XML.
• layout: Contiene ficheros XML con vistas de la aplicación. Las vistas
nos permitirán configurar las diferentes pantallas que compondrán
la interfaz de usuario de la aplicación. Se utiliza un formato similar al
HTML usado para diseñar páginas Web.
• menu: Ficheros XML con los menús de cada actividad.
• values: También utilizaremos ficheros XML para indicar valores del
tipo string, color o estilo. De esta manera podremos cambiar los
valores sin necesidad de ir al código fuente. Por ejemplo, nos
permitiría traducir una aplicación a otro idioma.

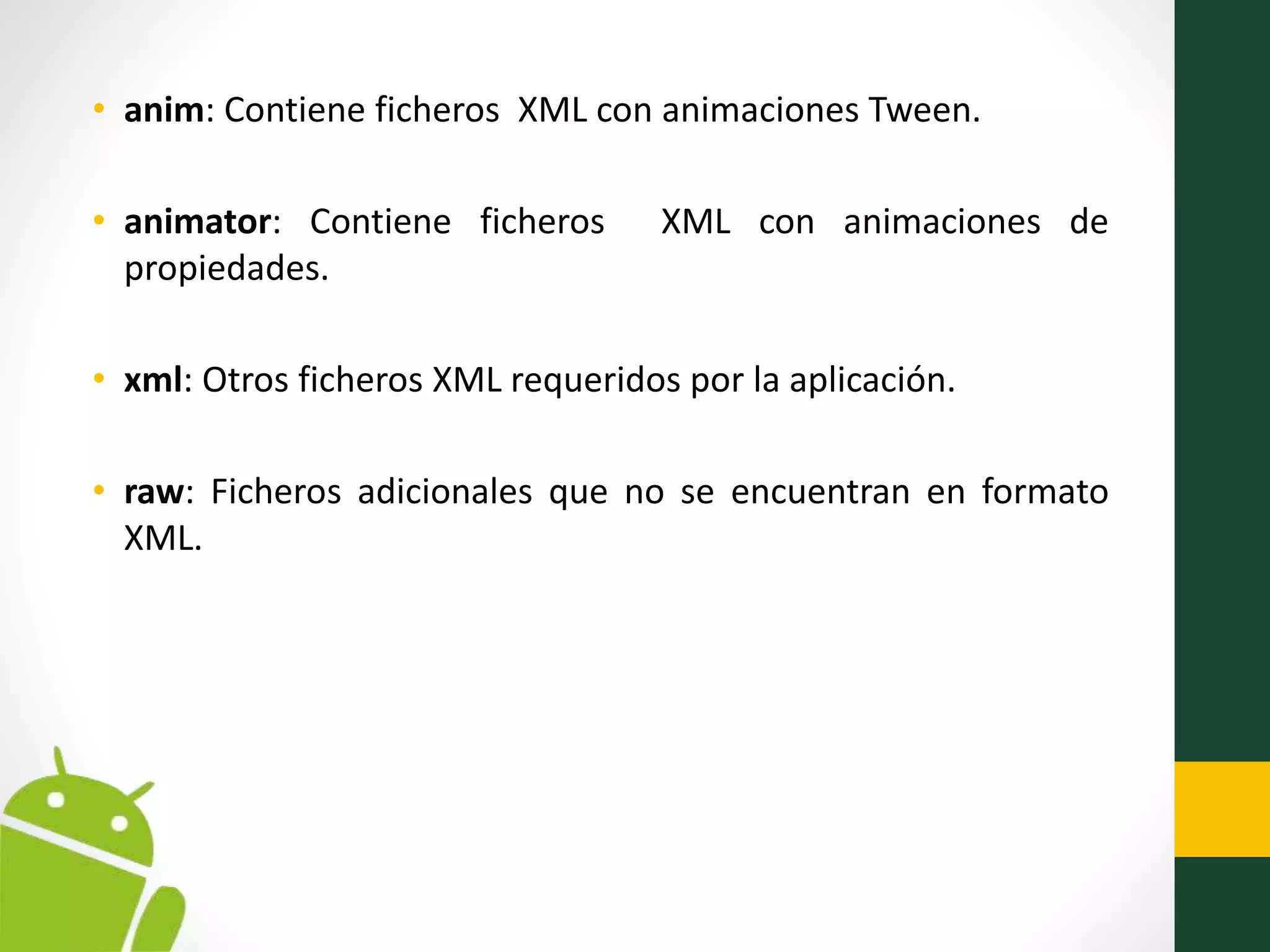

26. • anim: Contiene ficheros XML con animaciones Tween.
• animator: Contiene ficheros XML con animaciones de
propiedades.
• xml: Otros ficheros XML requeridos por la aplicación.
• raw: Ficheros adicionales que no se encuentran en formato
XML.

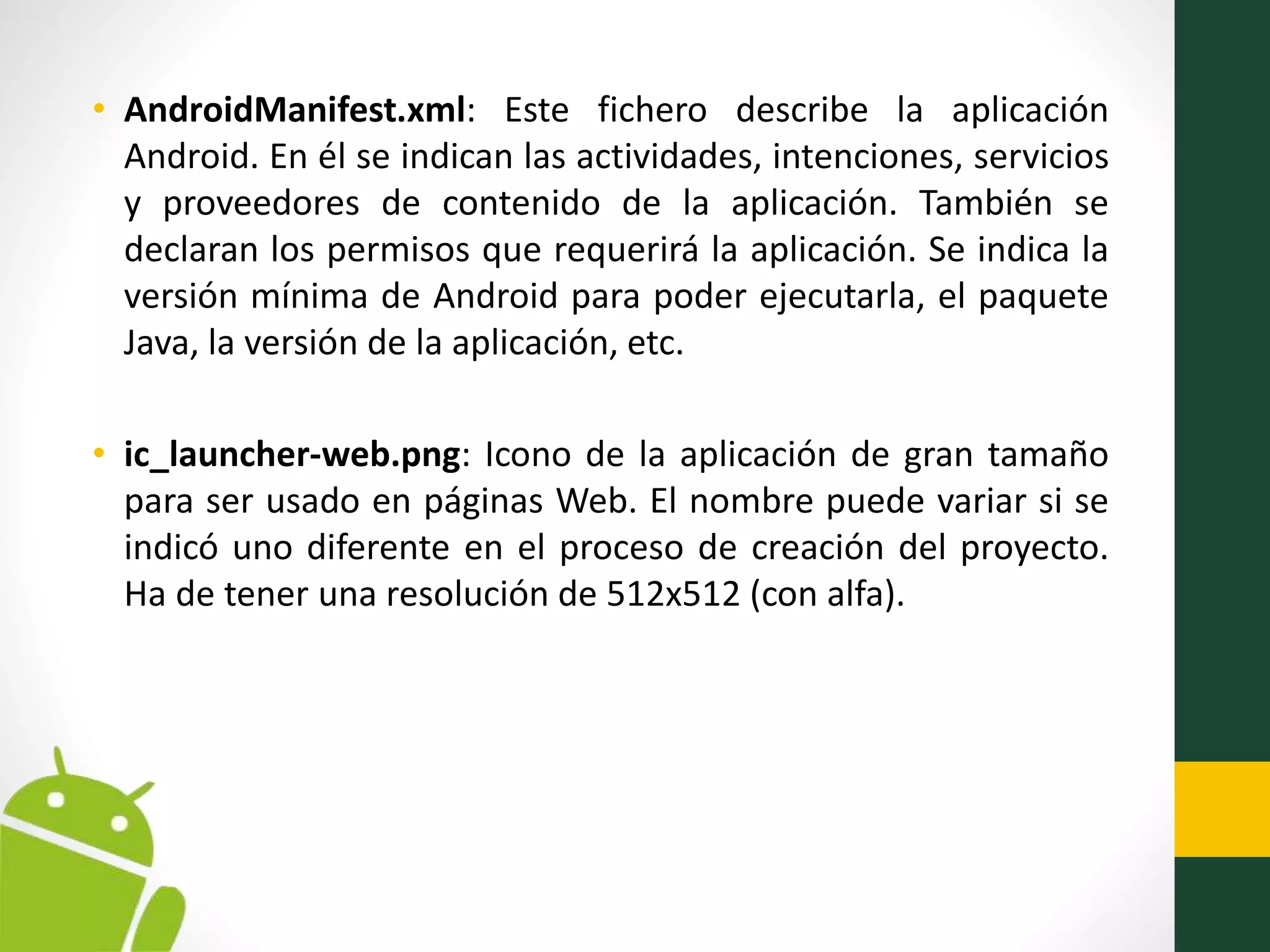

27. • AndroidManifest.xml: Este fichero describe la aplicación
Android. En él se indican las actividades, intenciones, servicios
y proveedores de contenido de la aplicación. También se
declaran los permisos que requerirá la aplicación. Se indica la
versión mínima de Android para poder ejecutarla, el paquete
Java, la versión de la aplicación, etc.
• ic_launcher-web.png: Icono de la aplicación de gran tamaño
para ser usado en páginas Web. El nombre puede variar si se
indicó uno diferente en el proceso de creación del proyecto.
Ha de tener una resolución de 512x512 (con alfa).

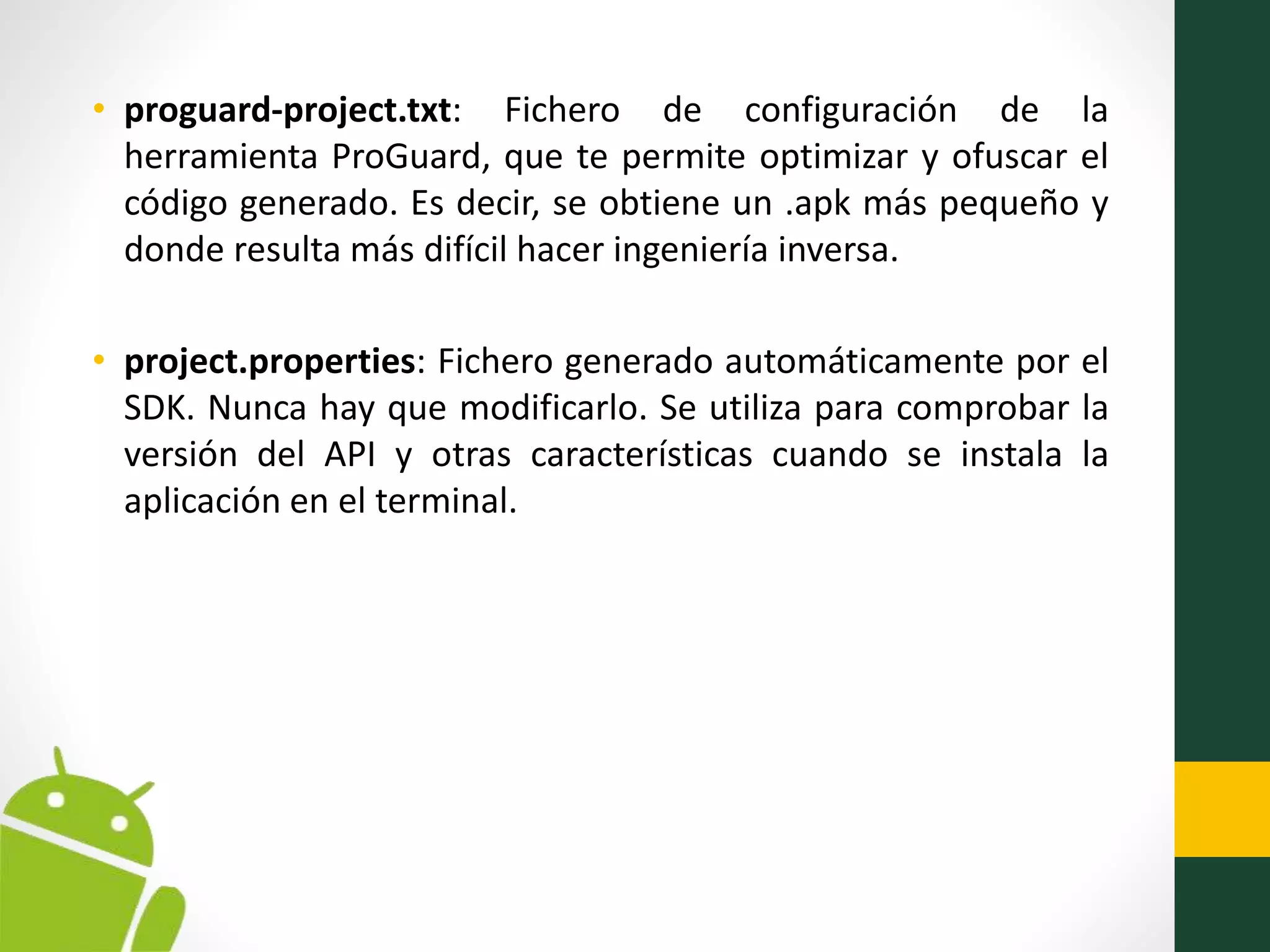

28. • proguard-project.txt: Fichero de configuración de la
herramienta ProGuard, que te permite optimizar y ofuscar el
código generado. Es decir, se obtiene un .apk más pequeño y
donde resulta más difícil hacer ingeniería inversa.
• project.properties: Fichero generado automáticamente por el
SDK. Nunca hay que modificarlo. Se utiliza para comprobar la
versión del API y otras características cuando se instala la
aplicación en el terminal.

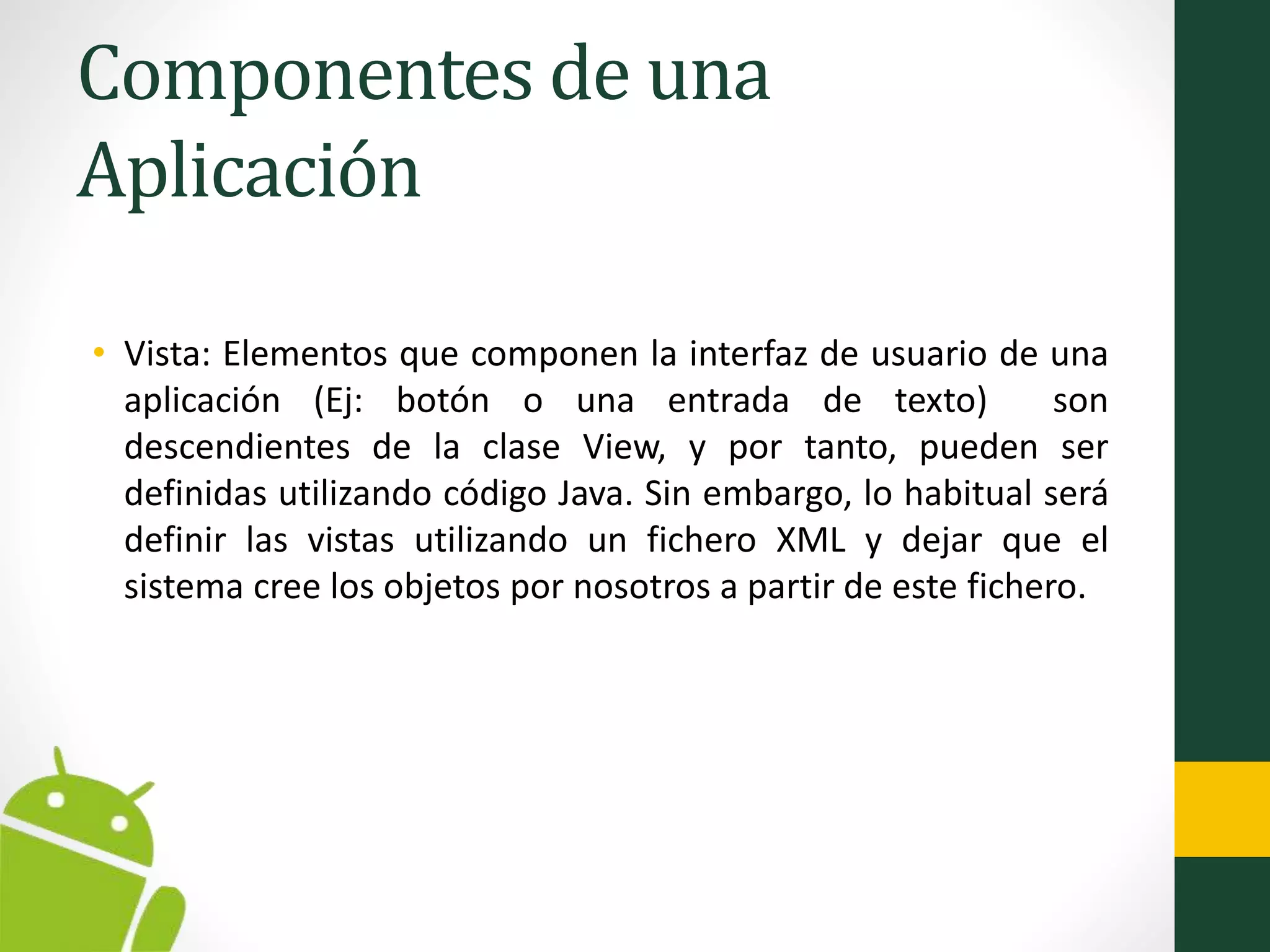

29. Componentes de una
Aplicación
• Vista: Elementos que componen la interfaz de usuario de una
aplicación (Ej: botón o una entrada de texto) son
descendientes de la clase View, y por tanto, pueden ser
definidas utilizando código Java. Sin embargo, lo habitual será
definir las vistas utilizando un fichero XML y dejar que el
sistema cree los objetos por nosotros a partir de este fichero.

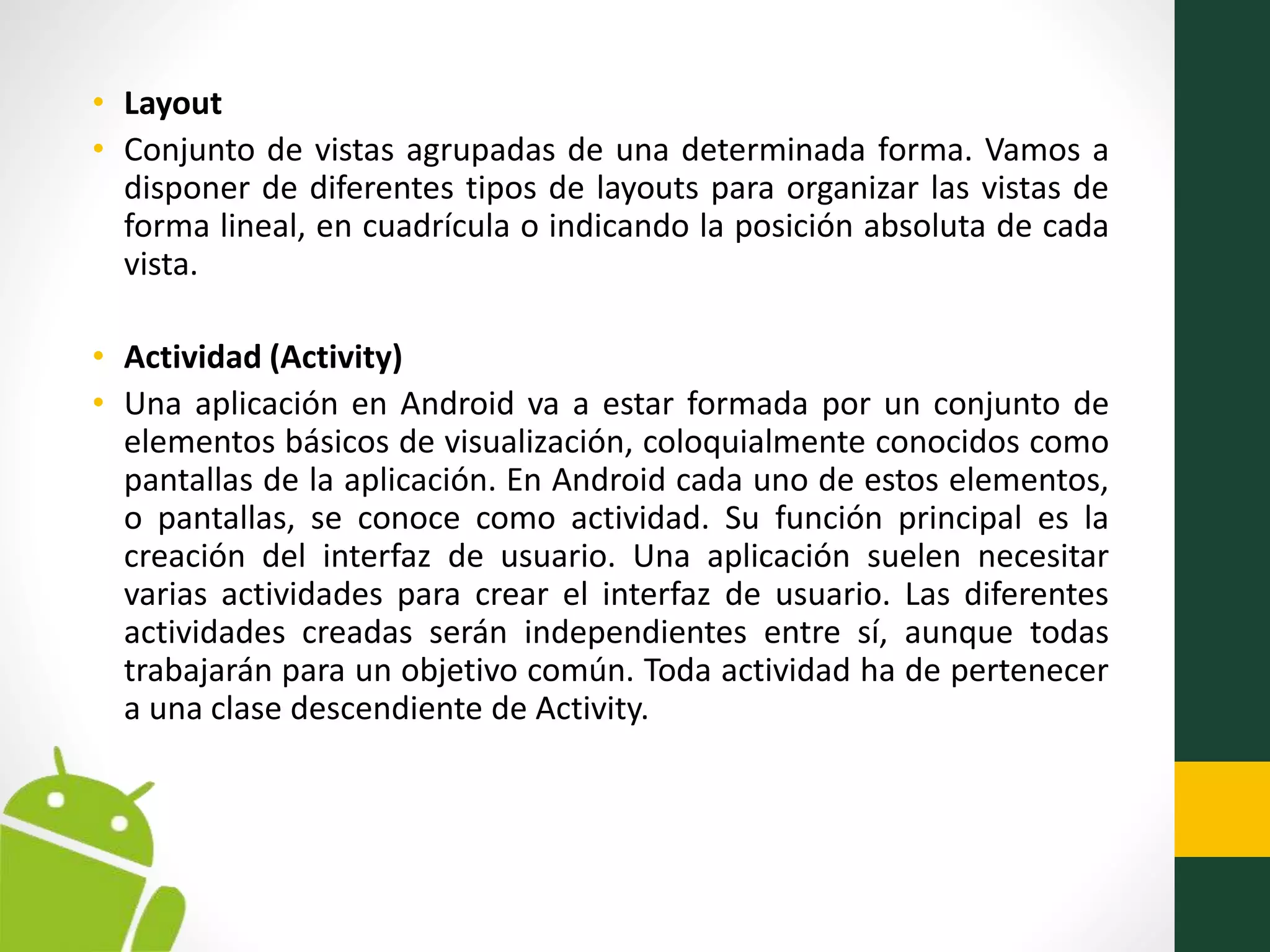

30. • Layout
• Conjunto de vistas agrupadas de una determinada forma. Vamos a
disponer de diferentes tipos de layouts para organizar las vistas de
forma lineal, en cuadrícula o indicando la posición absoluta de cada
vista.
• Actividad (Activity)
• Una aplicación en Android va a estar formada por un conjunto de
elementos básicos de visualización, coloquialmente conocidos como
pantallas de la aplicación. En Android cada uno de estos elementos,
o pantallas, se conoce como actividad. Su función principal es la
creación del interfaz de usuario. Una aplicación suelen necesitar
varias actividades para crear el interfaz de usuario. Las diferentes
actividades creadas serán independientes entre sí, aunque todas
trabajarán para un objetivo común. Toda actividad ha de pertenecer
a una clase descendiente de Activity.

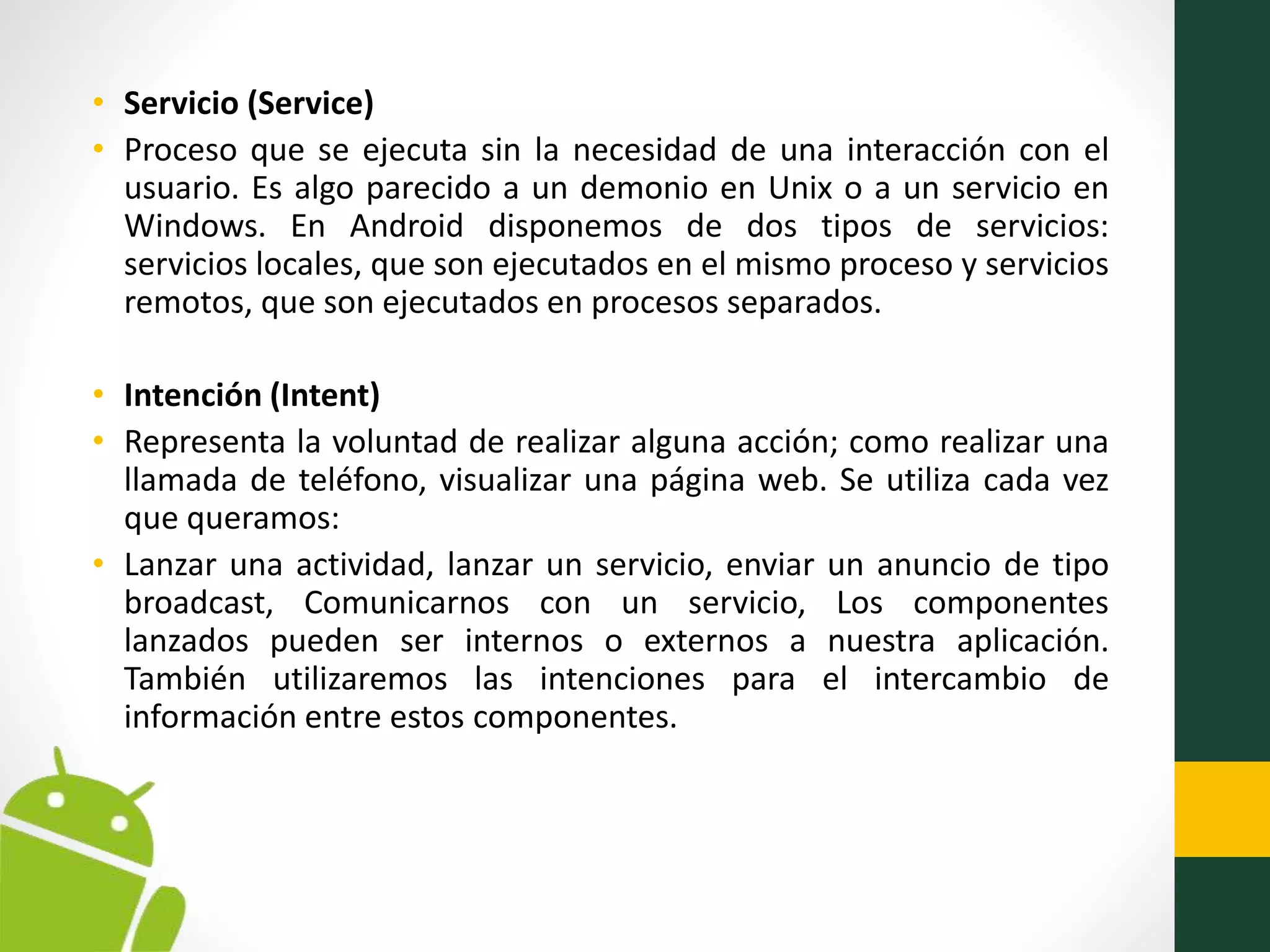

31. • Servicio (Service)
• Proceso que se ejecuta sin la necesidad de una interacción con el
usuario. Es algo parecido a un demonio en Unix o a un servicio en
Windows. En Android disponemos de dos tipos de servicios:
servicios locales, que son ejecutados en el mismo proceso y servicios
remotos, que son ejecutados en procesos separados.
• Intención (Intent)
• Representa la voluntad de realizar alguna acción; como realizar una
llamada de teléfono, visualizar una página web. Se utiliza cada vez
que queramos:
• Lanzar una actividad, lanzar un servicio, enviar un anuncio de tipo
broadcast, Comunicarnos con un servicio, Los componentes
lanzados pueden ser internos o externos a nuestra aplicación.
También utilizaremos las intenciones para el intercambio de
información entre estos componentes.

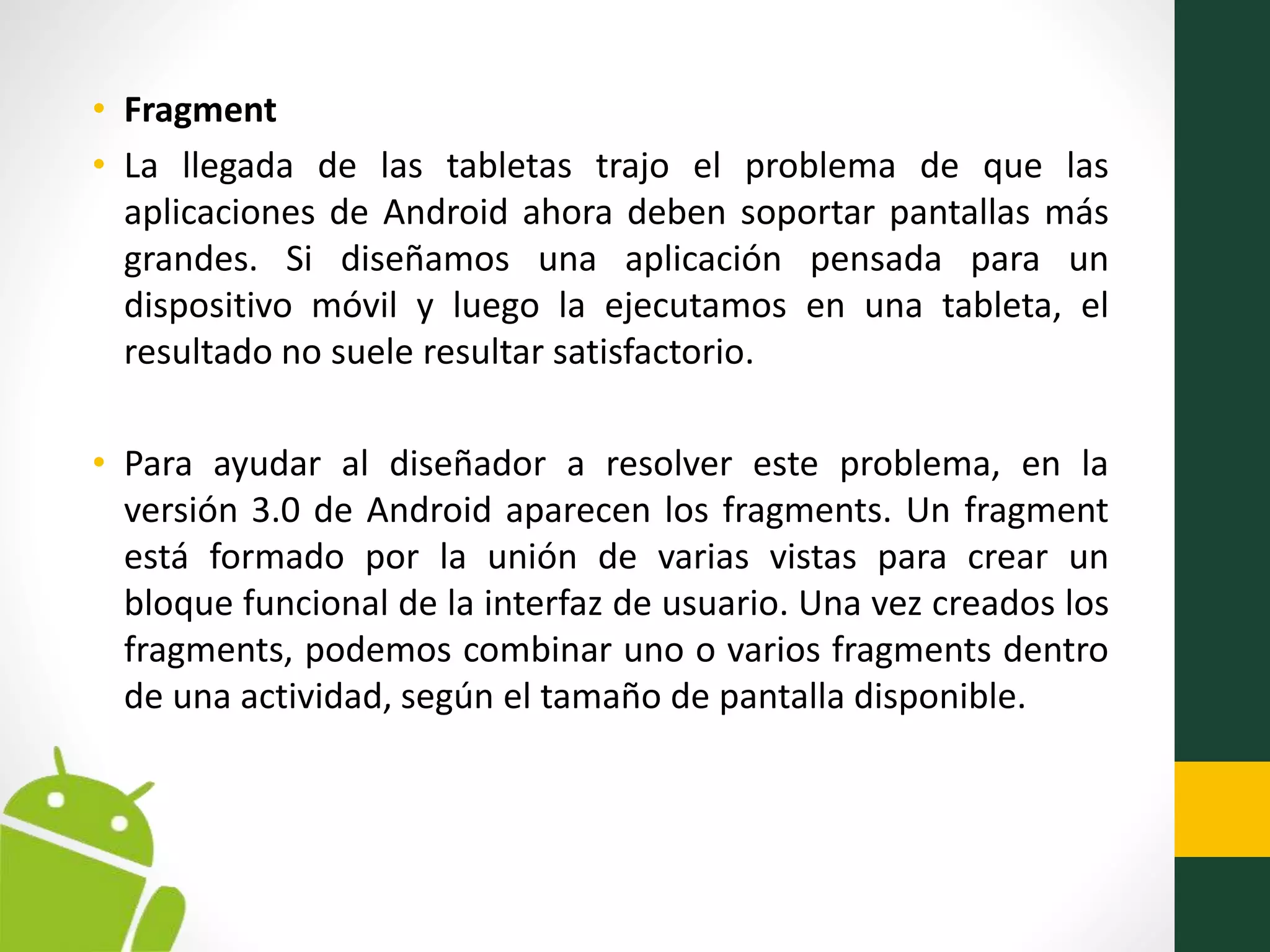

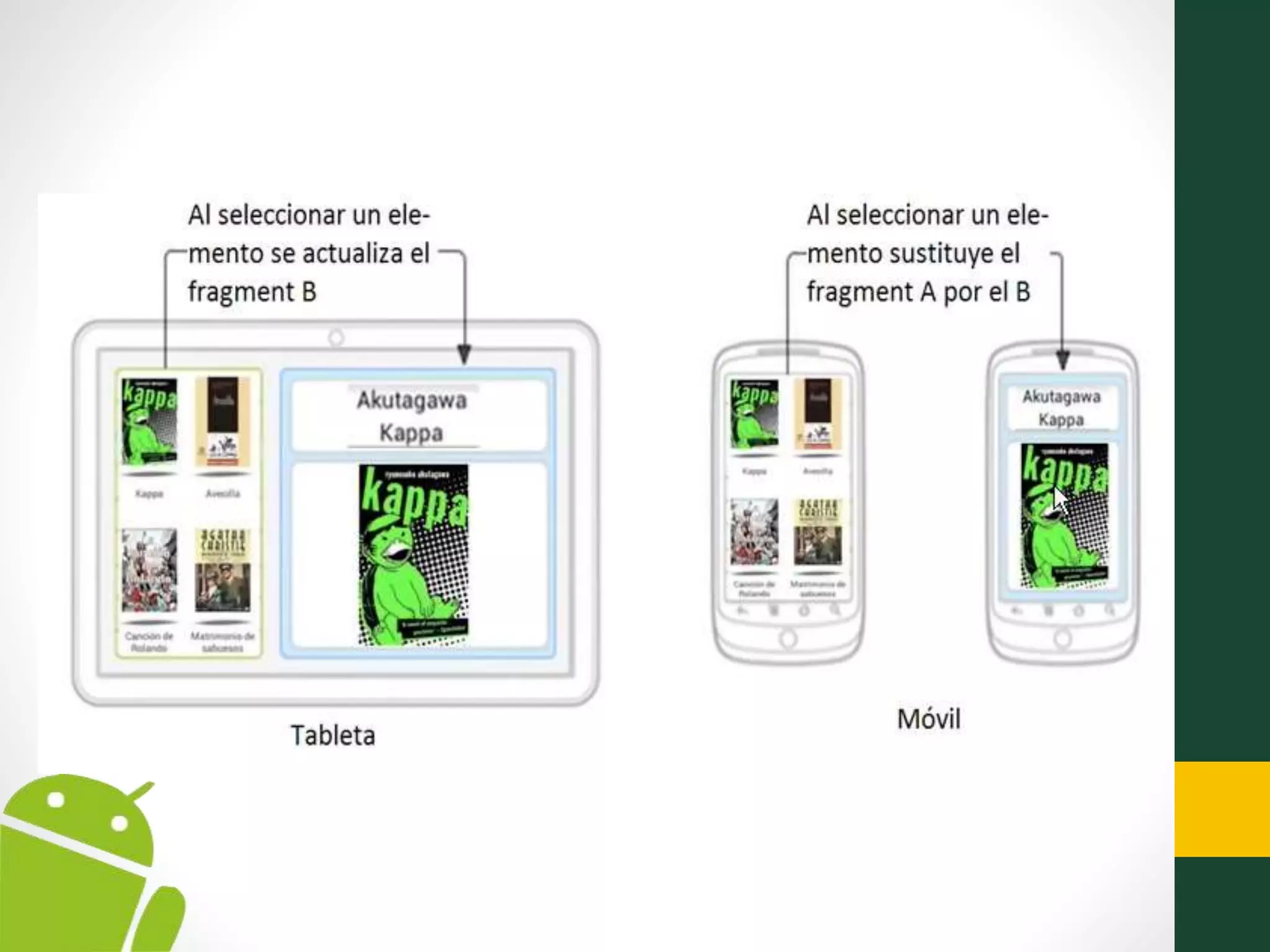

32. • Fragment
• La llegada de las tabletas trajo el problema de que las
aplicaciones de Android ahora deben soportar pantallas más
grandes. Si diseñamos una aplicación pensada para un
dispositivo móvil y luego la ejecutamos en una tableta, el
resultado no suele resultar satisfactorio.
• Para ayudar al diseñador a resolver este problema, en la
versión 3.0 de Android aparecen los fragments. Un fragment
está formado por la unión de varias vistas para crear un
bloque funcional de la interfaz de usuario. Una vez creados los
fragments, podemos combinar uno o varios fragments dentro
de una actividad, según el tamaño de pantalla disponible.

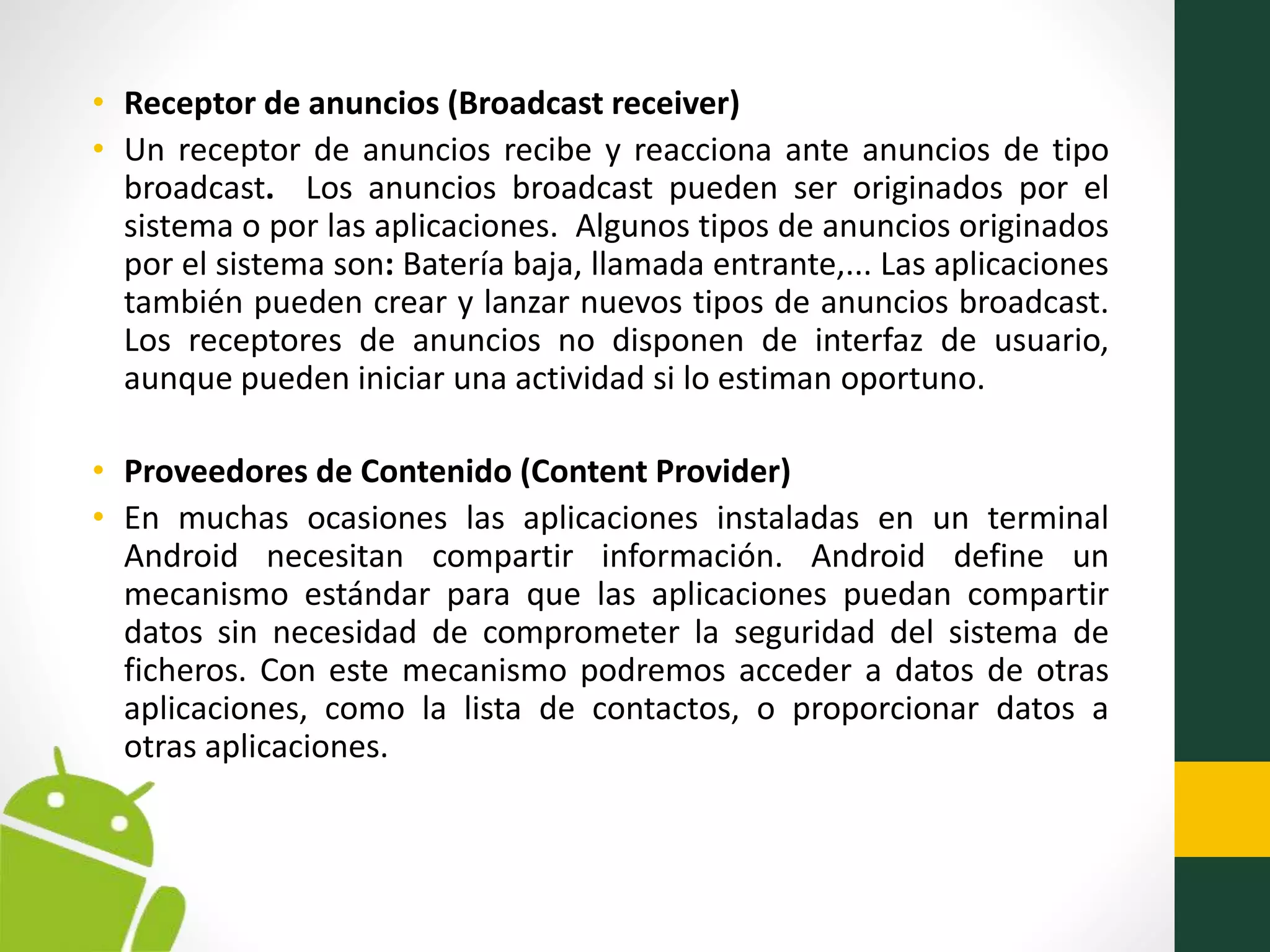

34. • Receptor de anuncios (Broadcast receiver)
• Un receptor de anuncios recibe y reacciona ante anuncios de tipo
broadcast. Los anuncios broadcast pueden ser originados por el
sistema o por las aplicaciones. Algunos tipos de anuncios originados
por el sistema son: Batería baja, llamada entrante,... Las aplicaciones
también pueden crear y lanzar nuevos tipos de anuncios broadcast.
Los receptores de anuncios no disponen de interfaz de usuario,
aunque pueden iniciar una actividad si lo estiman oportuno.
• Proveedores de Contenido (Content Provider)
• En muchas ocasiones las aplicaciones instaladas en un terminal
Android necesitan compartir información. Android define un
mecanismo estándar para que las aplicaciones puedan compartir
datos sin necesidad de comprometer la seguridad del sistema de
ficheros. Con este mecanismo podremos acceder a datos de otras
aplicaciones, como la lista de contactos, o proporcionar datos a
otras aplicaciones.

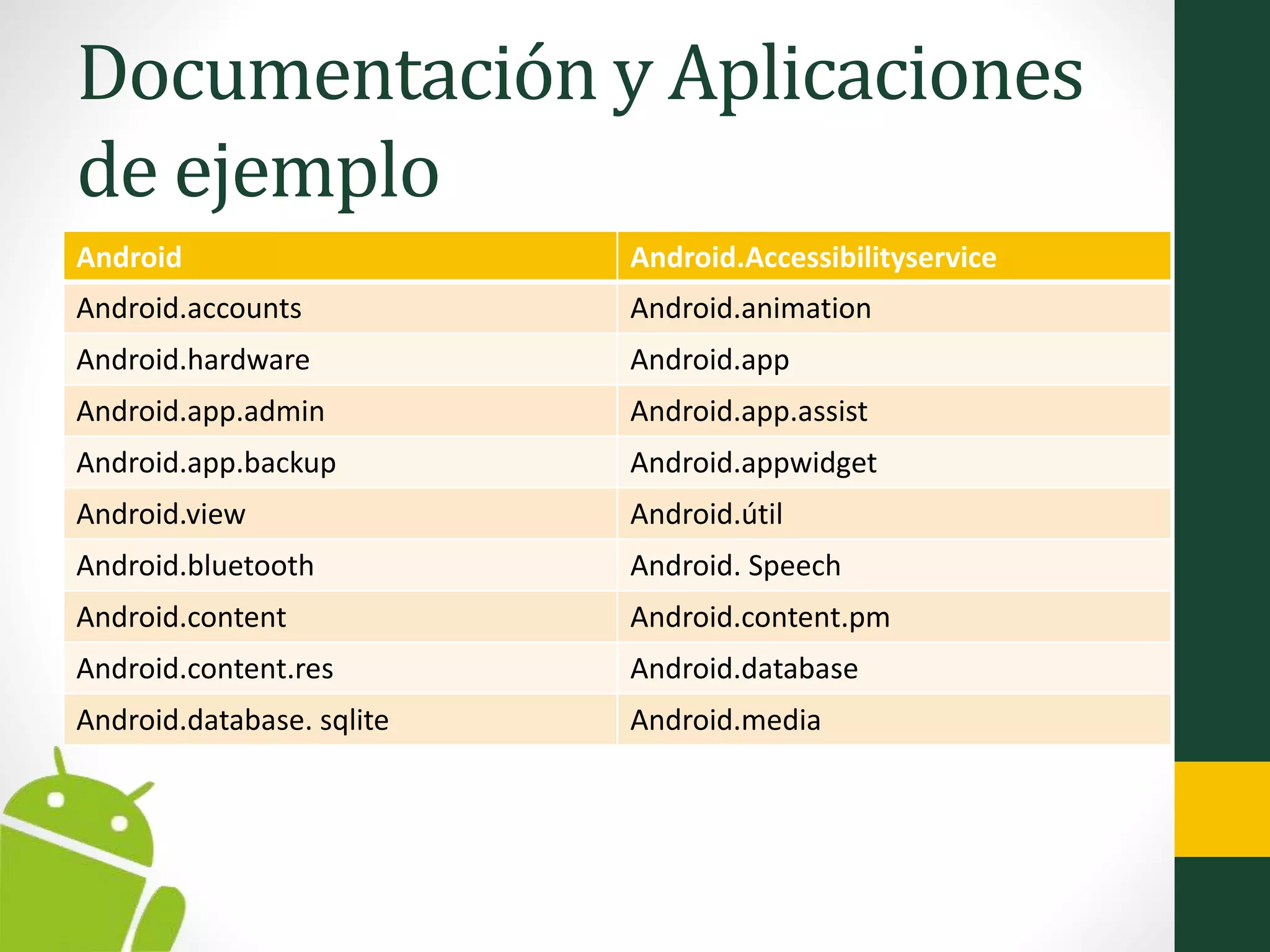

35. Documentación y Aplicaciones
de ejemplo
Android Android.Accessibilityservice
Android.accounts Android.animation
Android.hardware Android.app
Android.app.admin Android.app.assist
Android.app.backup Android.appwidget
Android.view Android.útil
Android.bluetooth Android. Speech
Android.content Android.content.pm
Android.content.res Android.database
Android.database. sqlite Android.media

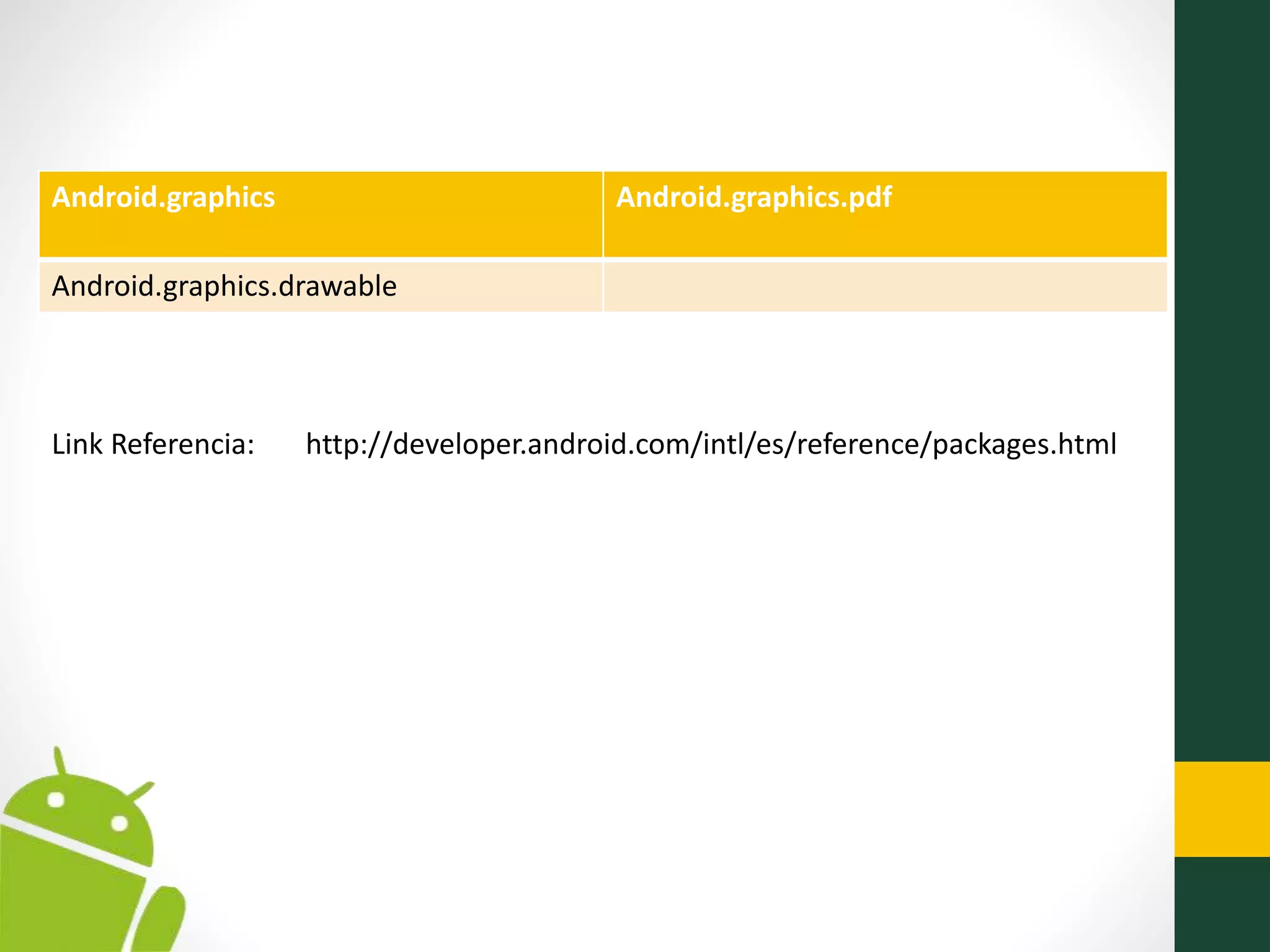

36. Android.graphics Android.graphics.pdf
Android.graphics.drawable
Link Referencia: http://developer.android.com/intl/es/reference/packages.html

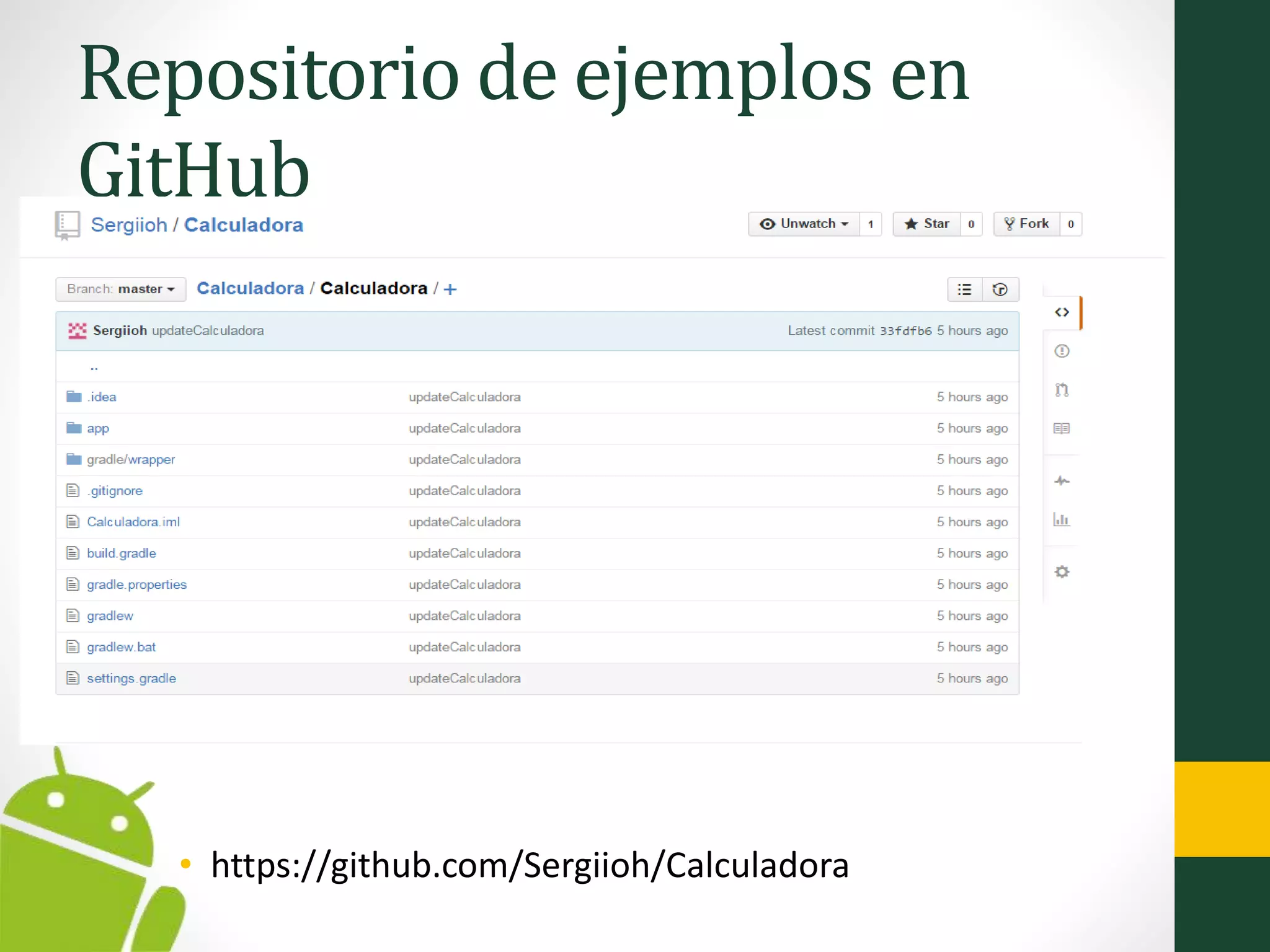

43. Repositorio de ejemplos en
GitHub
• https://github.com/Sergiioh/Calculadora
