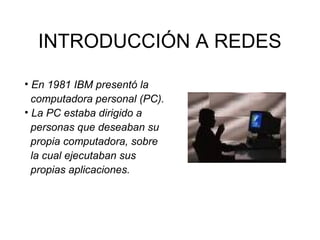

1. INTRODUCCIÓN A REDES
• En 1981 IBM presentó la
computadora personal (PC).
• La PC estaba dirigido a
personas que deseaban su
propia computadora, sobre
la cual ejecutaban sus
propias aplicaciones.

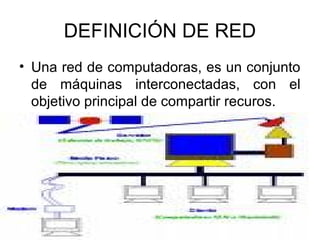

2. DEFINICIÓN DE RED
• Una red de computadoras, es un conjunto
de máquinas interconectadas, con el
objetivo principal de compartir recuros.

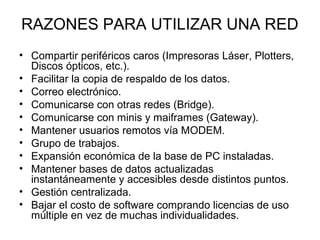

3. RAZONES PARA UTILIZAR UNA RED
• Compartir periféricos caros (Impresoras Láser, Plotters,
Discos ópticos, etc.).
• Facilitar la copia de respaldo de los datos.
• Correo electrónico.
• Comunicarse con otras redes (Bridge).
• Comunicarse con minis y maiframes (Gateway).
• Mantener usuarios remotos vía MODEM.
• Grupo de trabajos.
• Expansión económica de la base de PC instaladas.
• Mantener bases de datos actualizadas
instantáneamente y accesibles desde distintos puntos.
• Gestión centralizada.
• Bajar el costo de software comprando licencias de uso
múltiple en vez de muchas individualidades.

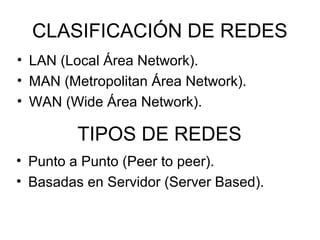

4. CLASIFICACIÓN DE REDES
• LAN (Local Área Network).
• MAN (Metropolitan Área Network).
• WAN (Wide Área Network).
TIPOS DE REDES
• Punto a Punto (Peer to peer).
• Basadas en Servidor (Server Based).

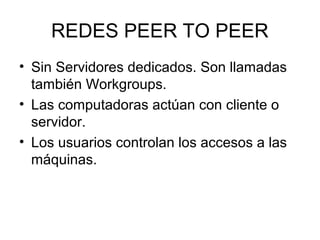

5. REDES PEER TO PEER
• Sin Servidores dedicados. Son llamadas
también Workgroups.
• Las computadoras actúan con cliente o
servidor.
• Los usuarios controlan los accesos a las
máquinas.

6. PEER TO PEER

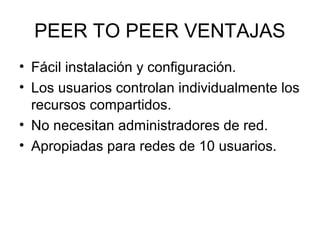

7. PEER TO PEER VENTAJAS
• Fácil instalación y configuración.
• Los usuarios controlan individualmente los
recursos compartidos.
• No necesitan administradores de red.
• Apropiadas para redes de 10 usuarios.

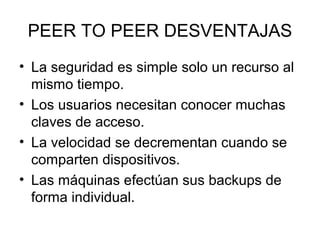

8. PEER TO PEER DESVENTAJAS
• La seguridad es simple solo un recurso al
mismo tiempo.
• Los usuarios necesitan conocer muchas
claves de acceso.
• La velocidad se decrementan cuando se
comparten dispositivos.
• Las máquinas efectúan sus backups de
forma individual.

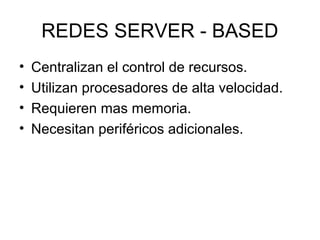

9. REDES SERVER - BASED
•
•
•
•
Centralizan el control de recursos.
Utilizan procesadores de alta velocidad.
Requieren mas memoria.
Necesitan periféricos adicionales.

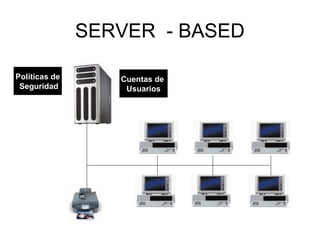

10. SERVER - BASED
Políticas de
Seguridad
Cuentas de
Usuarios

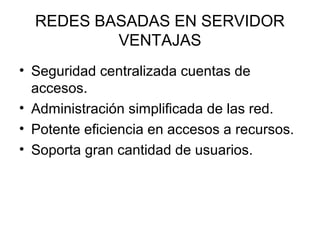

11. REDES BASADAS EN SERVIDOR
VENTAJAS
• Seguridad centralizada cuentas de
accesos.
• Administración simplificada de las red.
• Potente eficiencia en accesos a recursos.
• Soporta gran cantidad de usuarios.

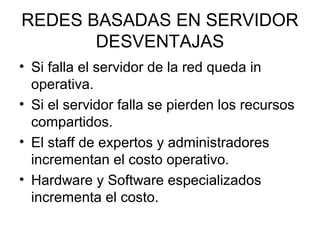

12. REDES BASADAS EN SERVIDOR
DESVENTAJAS
• Si falla el servidor de la red queda in
operativa.
• Si el servidor falla se pierden los recursos
compartidos.
• El staff de expertos y administradores
incrementan el costo operativo.
• Hardware y Software especializados
incrementa el costo.

13. COMPONENTES DE UNA RED
• Una red de computadoras esta
compuesta tanto de Hardware como por
Software.
• El Hardware incluye las tarjetas de
interfaz, así como el sistema de cableado
que las une.
• El Software que incluyen los controladores
y el sistema operativo de red.

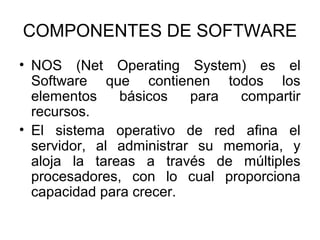

14. COMPONENTES DE SOFTWARE
• NOS (Net Operating System) es el
Software que contienen todos los
elementos
básicos
para
compartir
recursos.
• El sistema operativo de red afina el
servidor, al administrar su memoria, y
aloja la tareas a través de múltiples
procesadores, con lo cual proporciona
capacidad para crecer.

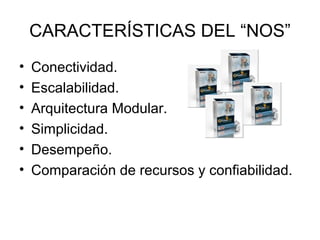

15. CARACTERÍSTICAS DEL “NOS”
•
•
•
•
•
•
Conectividad.
Escalabilidad.
Arquitectura Modular.
Simplicidad.
Desempeño.
Comparación de recursos y confiabilidad.

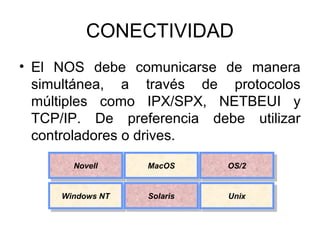

16. CONECTIVIDAD
• El NOS debe comunicarse de manera
simultánea, a través de protocolos
múltiples como IPX/SPX, NETBEUI y
TCP/IP. De preferencia debe utilizar
controladores o drives.
Novell
Novell
MacOS
MacOS
OS/2
OS/2
Windows NT
Windows NT
Solaris
Solaris
Unix
Unix

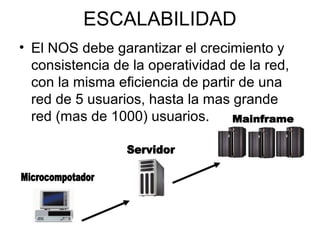

17. ESCALABILIDAD
• El NOS debe garantizar el crecimiento y
consistencia de la operatividad de la red,
con la misma eficiencia de partir de una
red de 5 usuarios, hasta la mas grande
red (mas de 1000) usuarios.

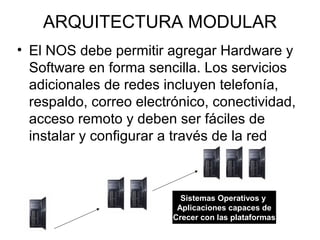

18. ARQUITECTURA MODULAR
• El NOS debe permitir agregar Hardware y
Software en forma sencilla. Los servicios
adicionales de redes incluyen telefonía,
respaldo, correo electrónico, conectividad,
acceso remoto y deben ser fáciles de
instalar y configurar a través de la red
Sistemas Operativos y
Aplicaciones capaces de
Crecer con las plataformas

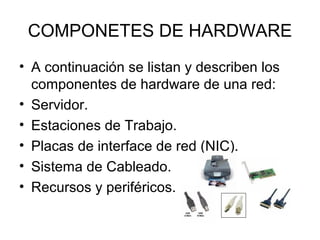

19. COMPONETES DE HARDWARE
• A continuación se listan y describen los
componentes de hardware de una red:
• Servidor.
• Estaciones de Trabajo.
• Placas de interface de red (NIC).
• Sistema de Cableado.
• Recursos y periféricos.

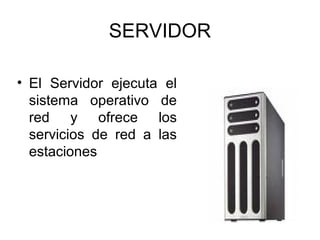

20. SERVIDOR
• El Servidor ejecuta el
sistema operativo de
red y ofrece los
servicios de red a las
estaciones

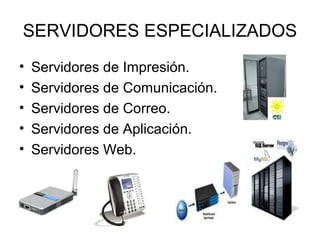

21. SERVIDORES ESPECIALIZADOS
•
•
•
•
•
Servidores de Impresión.
Servidores de Comunicación.
Servidores de Correo.
Servidores de Aplicación.
Servidores Web.

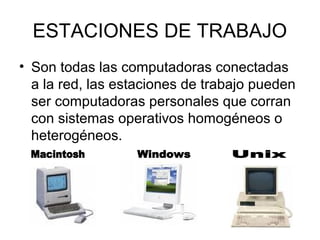

22. ESTACIONES DE TRABAJO
• Son todas las computadoras conectadas
a la red, las estaciones de trabajo pueden
ser computadoras personales que corran
con sistemas operativos homogéneos o
heterogéneos.

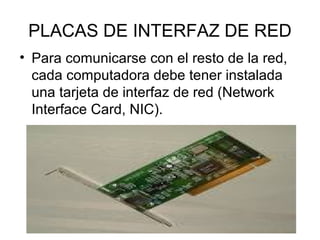

23. PLACAS DE INTERFAZ DE RED
• Para comunicarse con el resto de la red,
cada computadora debe tener instalada
una tarjeta de interfaz de red (Network
Interface Card, NIC).

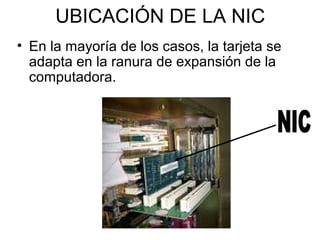

24. UBICACIÓN DE LA NIC
• En la mayoría de los casos, la tarjeta se
adapta en la ranura de expansión de la
computadora.

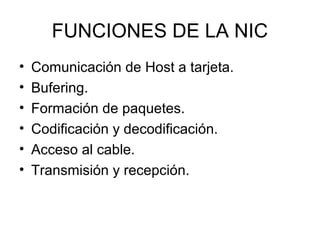

25. FUNCIONES DE LA NIC
•
•
•
•
•
•
Comunicación de Host a tarjeta.
Bufering.
Formación de paquetes.
Codificación y decodificación.
Acceso al cable.
Transmisión y recepción.

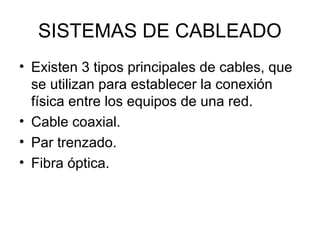

26. SISTEMAS DE CABLEADO
• Existen 3 tipos principales de cables, que
se utilizan para establecer la conexión
física entre los equipos de una red.
• Cable coaxial.
• Par trenzado.
• Fibra óptica.

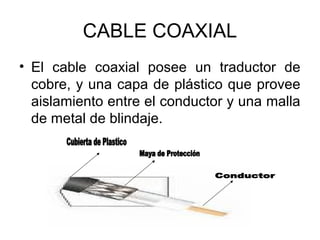

27. CABLE COAXIAL
• El cable coaxial posee un traductor de
cobre, y una capa de plástico que provee
aislamiento entre el conductor y una malla
de metal de blindaje.

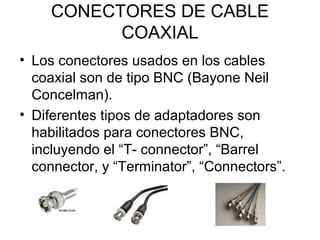

28. CONECTORES DE CABLE
COAXIAL
• Los conectores usados en los cables
coaxial son de tipo BNC (Bayone Neil
Concelman).
• Diferentes tipos de adaptadores son
habilitados para conectores BNC,
incluyendo el “T- connector”, “Barrel
connector, y “Terminator”, “Connectors”.

29. CABLE DE PAR TRENZADO
(Twisted Pair)
• El cable de par trenzado tiene un costo
menor en relación a otros tipos de cables.
• La longitud hasta donde se extiende la
señal puede llega a 100 metros.
• Es un cable mas flexible y muy fácil de
instalar,
pero
es
susceptible
a
interferencia.

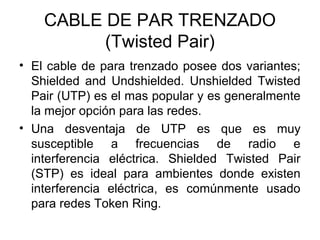

30. CABLE DE PAR TRENZADO
(Twisted Pair)
• El cable de para trenzado posee dos variantes;
Shielded and Undshielded. Unshielded Twisted
Pair (UTP) es el mas popular y es generalmente
la mejor opción para las redes.
• Una desventaja de UTP es que es muy
susceptible a frecuencias de radio e
interferencia eléctrica. Shielded Twisted Pair
(STP) es ideal para ambientes donde existen
interferencia eléctrica, es comúnmente usado
para redes Token Ring.

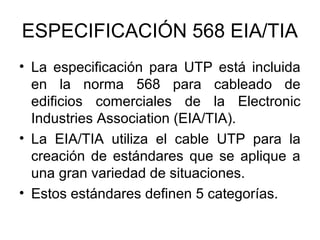

31. ESPECIFICACIÓN 568 EIA/TIA
• La especificación para UTP está incluida
en la norma 568 para cableado de
edificios comerciales de la Electronic
Industries Association (EIA/TIA).
• La EIA/TIA utiliza el cable UTP para la
creación de estándares que se aplique a
una gran variedad de situaciones.
• Estos estándares definen 5 categorías.

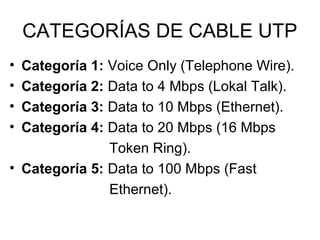

32. CATEGORÍAS DE CABLE UTP
•
•
•
•
Categoría 1: Voice Only (Telephone Wire).
Categoría 2: Data to 4 Mbps (Lokal Talk).
Categoría 3: Data to 10 Mbps (Ethernet).
Categoría 4: Data to 20 Mbps (16 Mbps
Token Ring).
• Categoría 5: Data to 100 Mbps (Fast
Ethernet).

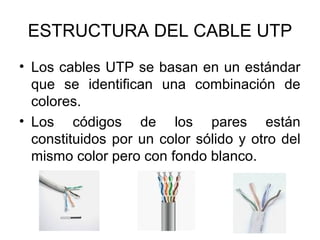

33. ESTRUCTURA DEL CABLE UTP
• Los cables UTP se basan en un estándar
que se identifican una combinación de
colores.
• Los códigos de los pares están
constituidos por un color sólido y otro del
mismo color pero con fondo blanco.

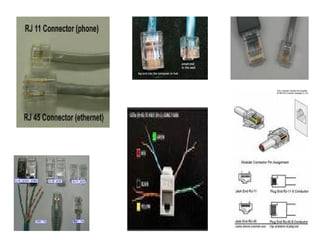

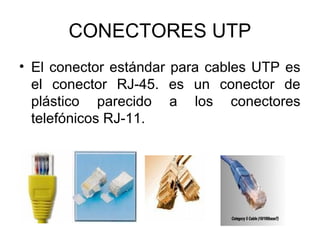

34. CONECTORES UTP
• El conector estándar para cables UTP es
el conector RJ-45. es un conector de
plástico parecido a los conectores
telefónicos RJ-11.

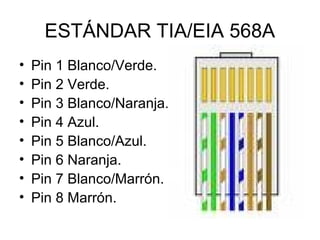

36. ESTÁNDAR TIA/EIA 568A
•
•
•
•
•
•
•
•
Pin 1 Blanco/Verde.
Pin 2 Verde.
Pin 3 Blanco/Naranja.
Pin 4 Azul.
Pin 5 Blanco/Azul.
Pin 6 Naranja.
Pin 7 Blanco/Marrón.
Pin 8 Marrón.

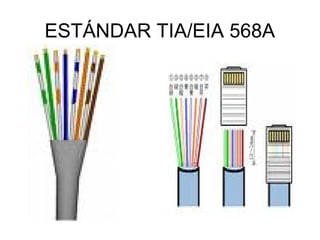

37. ESTÁNDAR TIA/EIA 568A

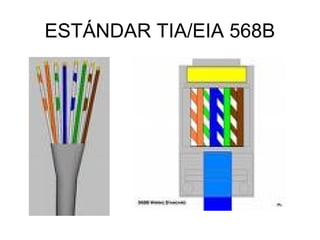

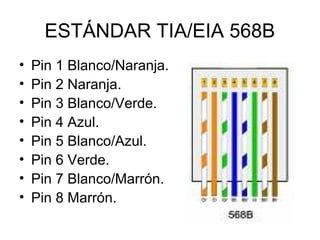

38. ESTÁNDAR TIA/EIA 568B
•
•
•
•
•
•
•
•
Pin 1 Blanco/Naranja.
Pin 2 Naranja.
Pin 3 Blanco/Verde.
Pin 4 Azul.
Pin 5 Blanco/Azul.
Pin 6 Verde.
Pin 7 Blanco/Marrón.
Pin 8 Marrón.

39. ESTÁNDAR TIA/EIA 568B

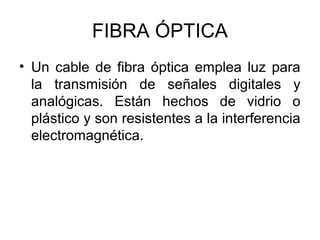

40. FIBRA ÓPTICA
• Un cable de fibra óptica emplea luz para
la transmisión de señales digitales y
analógicas. Están hechos de vidrio o
plástico y son resistentes a la interferencia
electromagnética.

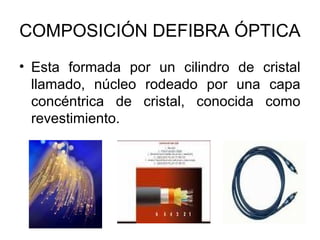

41. COMPOSICIÓN DEFIBRA ÓPTICA
• Esta formada por un cilindro de cristal
llamado, núcleo rodeado por una capa
concéntrica de cristal, conocida como
revestimiento.

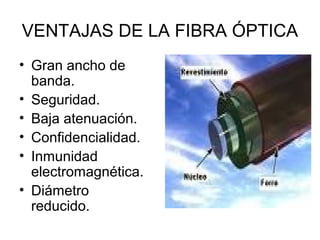

42. VENTAJAS DE LA FIBRA ÓPTICA
• Gran ancho de
banda.
• Seguridad.
• Baja atenuación.
• Confidencialidad.
• Inmunidad
electromagnética.
• Diámetro
reducido.

43. CONECTORES DE FIBRA
• La fibra óptica
usa varios tipos
de
conectores
siendo lo mas
usados los de
tipo SC, ST, SMA
905, SMA 906.

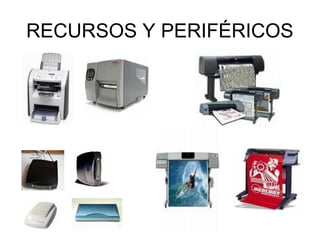

44. RECURSOS Y PERIFÉRICOS

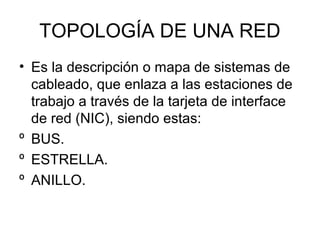

45. TOPOLOGÍA DE UNA RED
• Es la descripción o mapa de sistemas de
cableado, que enlaza a las estaciones de
trabajo a través de la tarjeta de interface
de red (NIC), siendo estas:
º BUS.
º ESTRELLA.
º ANILLO.

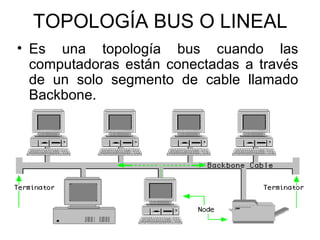

46. TOPOLOGÍA BUS O LINEAL
• Es una topología bus cuando las
computadoras están conectadas a través
de un solo segmento de cable llamado
Backbone.

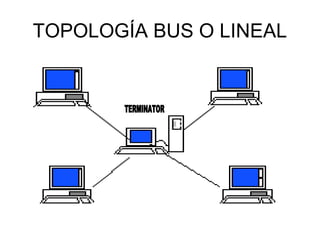

47. TOPOLOGÍA BUS O LINEAL

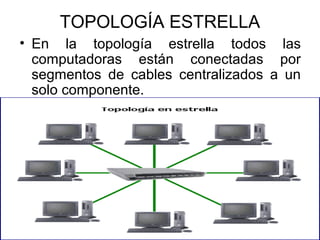

48. TOPOLOGÍA ESTRELLA
• En la topología estrella todos las
computadoras están conectadas por
segmentos de cables centralizados a un
solo componente.

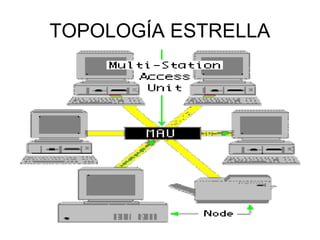

49. TOPOLOGÍA ESTRELLA

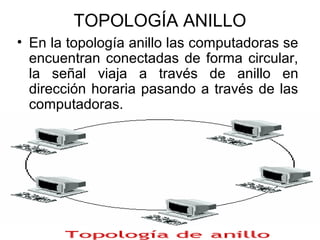

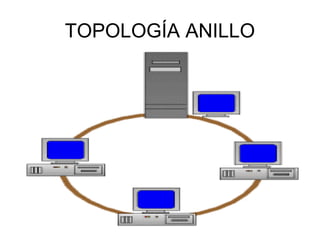

50. TOPOLOGÍA ANILLO
• En la topología anillo las computadoras se
encuentran conectadas de forma circular,
la señal viaja a través de anillo en
dirección horaria pasando a través de las
computadoras.

51. TOPOLOGÍA ANILLO
