firewire

1. Rivera Valderrama lenin
Arquitectura de Computador
Javier Chero Purizaga
VI

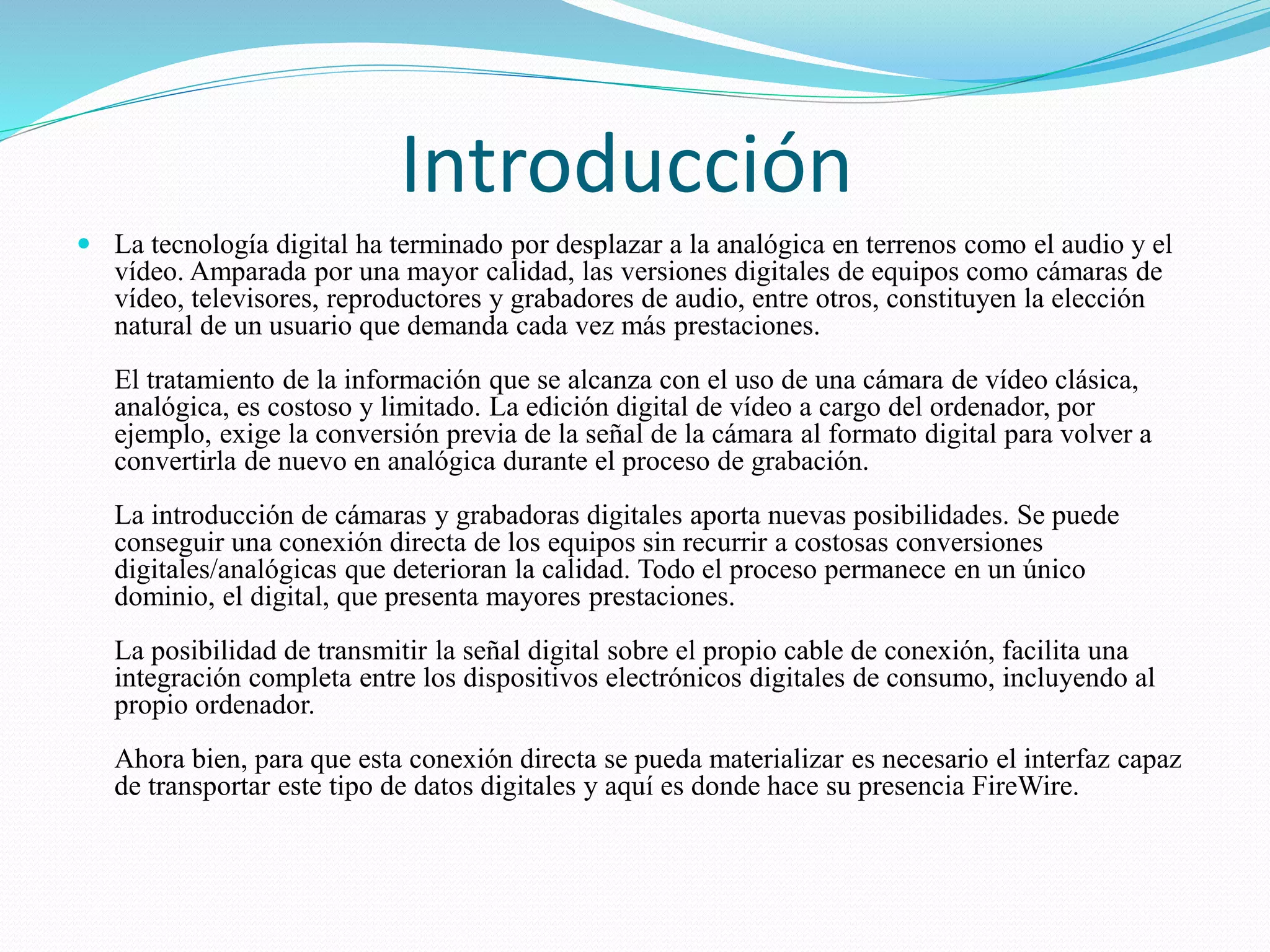

2. Introducción
 La tecnología digital ha terminado por desplazar a la analógica en terrenos como el audio y el
vídeo. Amparada por una mayor calidad, las versiones digitales de equipos como cámaras de
vídeo, televisores, reproductores y grabadores de audio, entre otros, constituyen la elección
natural de un usuario que demanda cada vez más prestaciones.
El tratamiento de la información que se alcanza con el uso de una cámara de vídeo clásica,
analógica, es costoso y limitado. La edición digital de vídeo a cargo del ordenador, por
ejemplo, exige la conversión previa de la señal de la cámara al formato digital para volver a
convertirla de nuevo en analógica durante el proceso de grabación.
La introducción de cámaras y grabadoras digitales aporta nuevas posibilidades. Se puede
conseguir una conexión directa de los equipos sin recurrir a costosas conversiones
digitales/analógicas que deterioran la calidad. Todo el proceso permanece en un único
dominio, el digital, que presenta mayores prestaciones.
La posibilidad de transmitir la señal digital sobre el propio cable de conexión, facilita una
integración completa entre los dispositivos electrónicos digitales de consumo, incluyendo al
propio ordenador.
Ahora bien, para que esta conexión directa se pueda materializar es necesario el interfaz capaz
de transportar este tipo de datos digitales y aquí es donde hace su presencia FireWire.

3. Historia
 El FireWire fue inventado por Apple Computer a mediados de
los 90, para luego convertirse en el estándar multiplataforma
IEEE 1394. A principios de este siglo fue adoptado por los
fabricantes de periféricos digitales hasta convertirse en un
estándar establecido. Sony utiliza el estándar IEEE 1394 bajo
la denominación i.Link, que sigue los mismos estándares pero
solo utiliza 4 conexiones, de las 6 disponibles en la norma
IEEE 1394, suprimiendo las dos conexiones encargadas de
proporcionar energía al dispositivo, que tendrá que proveerse
de ella mediante una toma separada.

4. FIREWIRE
Definicion:
Firewire se denomina al tipo de puerto de comunicaciones
de alta velocidad desarrollado por la compañía Apple.
La denominación real de esta interfaz es la IEEE 1394. Se
trata de una tecnología para la entrada/salida de datos en
serie a alta velocidad y la conexión de dispositivos digitales.

5. interfaz se caracteriza principalmente por:
 Su gran rapidez, siendo ideal para su utilización en aplicaciones multimedia
y almacenamiento, como videocámaras, discos duros, dispositivos ópticos,
etc...
 •una velocidad de 400 megabits por segundo, manteniéndola de forma
bastante estable.
 •flexibilidad de la conexión y la capacidad de conectar un máximo de 63
dispositivos.
 •Acepta longitudes de cable de hasta 425 cm.
 •Respuesta en el momento. FireWire puede garantizar una distribución de
los datos en perfecta sincronía.
 • Alimentación por el bus. Mientras el USB 2.0 permite la alimentación de
dispositivos que consuman un máximo de 5v, los dispositivos FireWire
pueden proporcionar o consumir hasta 25v, suficiente para discos duros de
alto rendimiento y baterías de carga rápida. En este punto hay que hacer
reseña de que existe un tipo de puerto Firewire

6.  Que no suministra alimentación, tan sólo da servicio de
comunicación de datos. Estos puertos tienen sólo 4
contactos, en lugar de los 6 que tiene un puerto Firewire
alimentado.
 Conexiones de enchufar y listo, conocidas como plug &
play. No tenemos más que enchufar un dispositivo para
que funcione.
 Conexión en caliente (permite conectar dispositivos con el
PC encendido sin ningún riesgo de rotura).

7. Aplicaciones de FireWire
 Edición de vídeo digital La edición de vídeo digital con
FireWire ha permitido que tuviera lugar una revolución en la
producción del vídeo con sistemas de escritorio. La
incorporación de FireWire en cámaras de vídeo de bajo costo y
elevada calidad permite la creación de vídeo profesional en
Macintosh o PC. Atrás quedan las carísimas tarjetas de captura
de vídeo y las estaciones de trabajo con dispositivos SCSI de
alto rendimiento. FireWire permite la captura de vídeo
directamente de las nuevas cámaras de vídeo digital con
puertos FireWire incorporados y de sistemas analógicos
mediante conversores de audio y vídeo a FireWire.

8. Ventajas de FireWire
 Alcanzan una velocidad de 400 megabits por segundo (800
en la revisión FireWire 2).
 Es hasta cuatro veces más rápido que una red Ethernet
100Base-T y 40 veces más rápido que una red Ethernet
10Base-T.
 Soporta la conexión de hasta 63 dispositivos con cables de
una longitud máxima de 425 cm.
 No es necesario apagar un escáner o una unidad de CD
antes de conectarlo o desconectarlo, y tampoco requiere
reiniciar el ordenador.
 Los cables FireWire se conectan muy fácilmente: no
requieren números de identificación de dispositivos,
conmutadores DIP, tornillos, cierres de seguridad ni
terminadores.

9. Desventaja de Firewire
 No protege de ataques que no pasen a través del firewall.
 No protege amenazas y ataques de usuarios negligentes.
 No protege de la copia de datos importantes si se ha
obtenido acceso a ellos.
 No protege de ataques de ingeniería social (ataques
mediante medios legítimos. Por ejemplo el atacante
contacta a la víctima haciéndose pasar por empleado de
algún banco, y solicita información confidencial, por
ejemplo, datos de la tarjeta de crédito, con el pretexto de
la renovación de dicha tarjeta)

10. Actualidad: Firewire
Hoy por hoy, el 1394 ofrece una transferencia de datos 16 veces
superior a la ofrecida por el USB. Y se ampliará en los próximos
meses. Eso es porque el USB fue diseñado para no prevenir
futuros aumentos de velocidad en su capacidad de transferencia
de datos. Por otro lado, el 1394 tiene bien definidos otros tipos de
ancho de banda, con velocidad incrementada a 400 Mbps (50
MB/s) y posiblemente 800 Mbps (100 MB/s) esperado para
1998, y 1 Gbps+ (125 MB/s) y más allá en los próximos años.
Tantos incrementos en la capacidad de transferencia de datos
serán requeridos para los dispositivos que la requieren, tales
como HDTV, cajas de mezclas digitales y sistemas de
automatización caseros que planean incorporar interfaces 1394.

11. Estándares de Firewire
Existen diferentes estándares FireWire que le permiten obtener los siguientes
anchos de banda:

12. Funcionamiento del Firewire
Modo de transferencia asíncrono: este modo se basa en una
transmisión de paquetes a intervalos de tiempo variables. Esto significa
que el host envía un paquete de datos y espera a recibir un aviso de
recepción del periférico. Si el host recibe un aviso de recepción, envía
el siguiente paquete de datos. De lo contrario, el primer paquete se
envía nuevamente después de un cierto período de tiempo.
Modo sincrónico: este modo permite enviar paquetes de datos de
tamaños específicos a intervalos regulares. Un nodo
denominado Maestro de ciclo es el encargado de enviar un paquete de
sincronización (llamado paquete de inicio de ciclo) cada 125
microsegundos. De este modo, no se necesita ningún acuse de recibo lo
que garantiza un ancho de banda fijo. Además, teniendo en cuenta que
no se necesita ningún acuse de recibo, el método para abordar un
periférico se simplifica y el ancho de banda ahorrado permite mejorar
el rendimiento.

13. Conclusiones
 La incorporación de FireWire en cámaras de vídeo de bajo
costo y elevada calidad permite la creación de vídeo
profesional en Macintosh o PC.
 El puerto firewire Soporta la conexión de hasta 63 dispositivos
con cables de una longitud máxima de 425 cm.
 Los cables FireWire se conectan muy fácilmente: no requieren
números de identificación de dispositivos, conmutadores DIP,
tornillos, cierres de seguridad ni terminadores.
 FireWire permite la captura de vídeo directamente de las
nuevas cámaras de vídeo digital con puertos FireWire
incorporados y de sistemas analógicos mediante conversores de
audio
