El documento describe los componentes clave de una red informática, incluyendo tarjetas de red, switches, routers e ISPs. Las tarjetas de red permiten la conexión de dispositivos a la red, y pueden ser cableadas o inalámbricas. Los switches conectan dispositivos en la red y controlan el tráfico. Los routers permiten la conexión entre redes y el acceso a Internet. Los ISPs proporcionan el servicio de acceso a Internet.

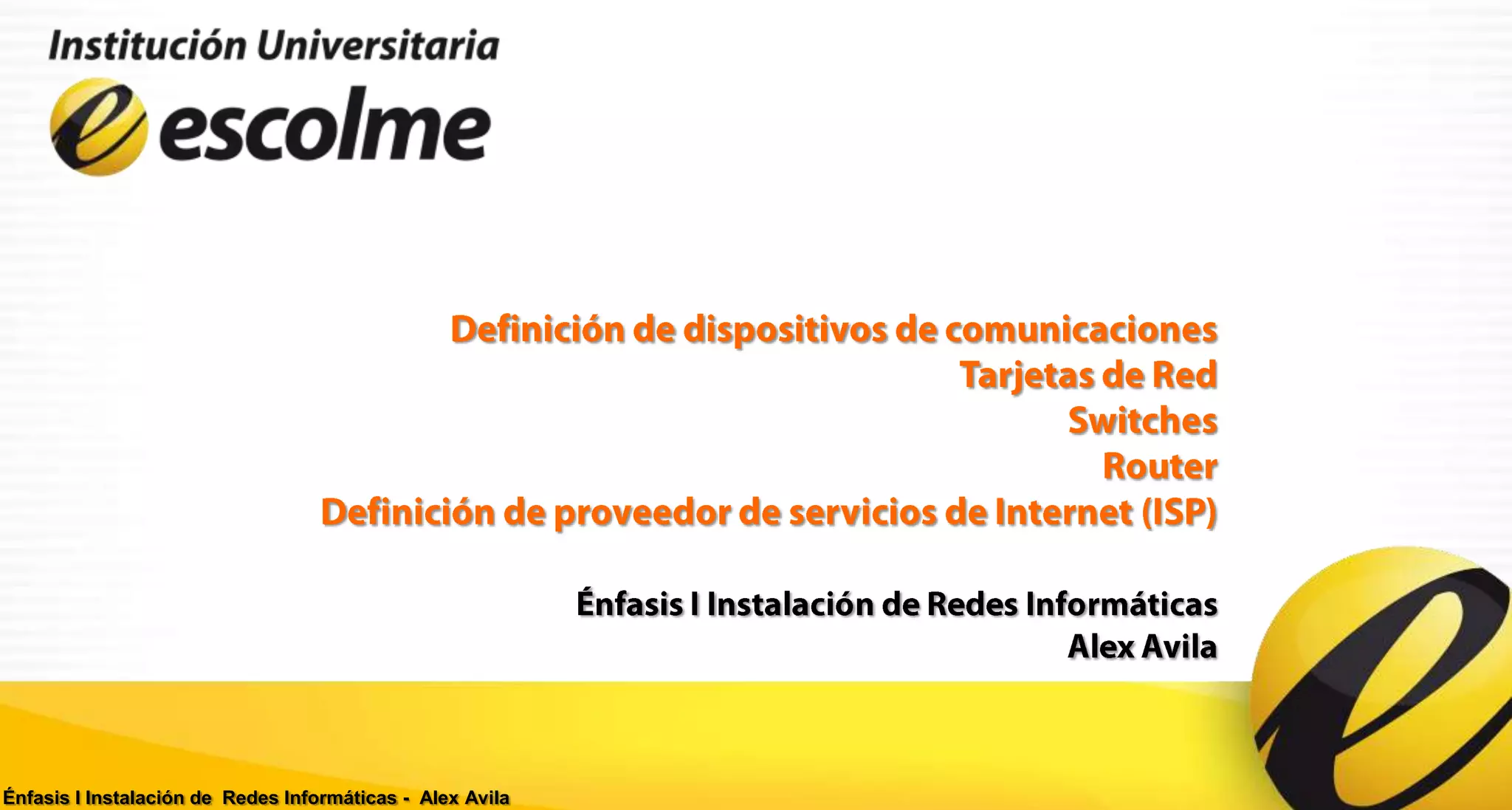

1. Énfasis I Instalación de Redes Informáticas - Alex Avila

2. Son todos los elementos
necesarios para poder realizar
una conexión a Internet, tanto si
lo hacemos desde nuestros
hogares o lo realizamos en una
empresa u organización.
Énfasis I Instalación de Redes Informáticas - Alex Avila

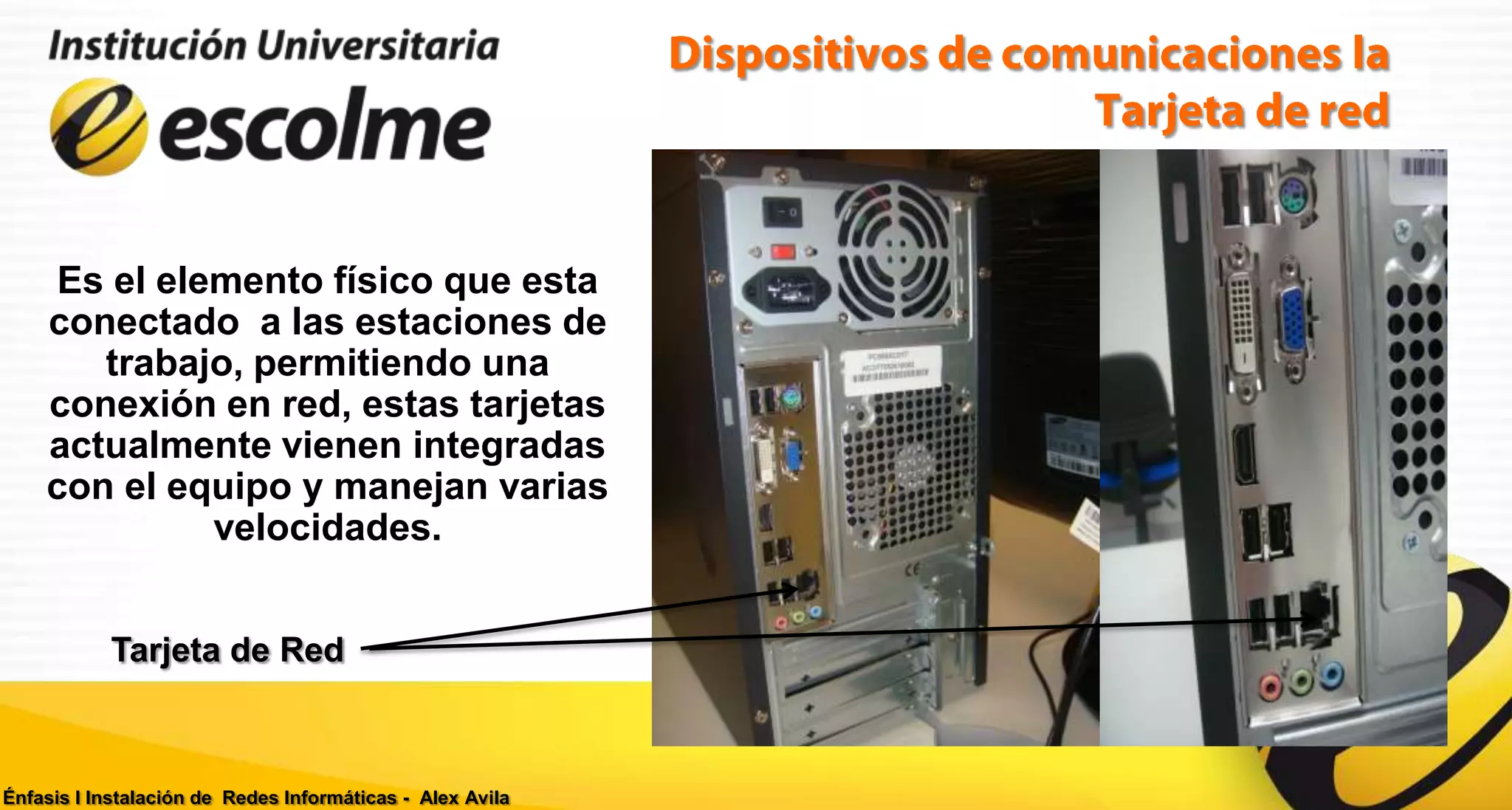

3. Es el elemento físico que esta
conectado a las estaciones de
trabajo, permitiendo una
conexión en red, estas tarjetas
actualmente vienen integradas
con el equipo y manejan varias
velocidades.
Tarjeta de Red
Énfasis I Instalación de Redes Informáticas - Alex Avila

4. Anteriormente las tarjetas de red, eran tarjetas independientes que se le
adaptaban a los equipos para poder establecer las comunicaciones, estas
manejaban diferentes tecnologías dependiendo de la topología de la red.
Utilizadas en redes con topología Bus y Son utilizadas en redes tipo
Anillo estrella, actualmente aun esta
siendo utilizadas por muchas
empresas y hogares
Énfasis I Instalación de Redes Informáticas - Alex Avila

5. Las tarjetas inalámbricas
actualmente son las mas usadas en
todos los dispositivos móviles
como laptops, tabletas y notebook,
Énfasis I Instalación de Redes Informáticas - Alex Avila

6. Tarjeta de Red Inalámbrica
Igualmente pueden ser adaptadas
en estaciones de escritorio para
redes o conexiones WiFi o
inalámbricas
Tarjeta de Red
Inalámbrica
Énfasis I Instalación de Redes Informáticas - Alex Avila

7. Como lo mencionamos
anteriormente actualmente en las
empresas la mayoría son
conectadas con Tarjeta de Red UTP
para conectores RJ45, estas
tarjetas pueden estar integradas en
la Board o como tarjetas
adicionales y manejan velocidades
que pueden ser 10/100/1000
Énfasis I Instalación de Redes Informáticas - Alex Avila

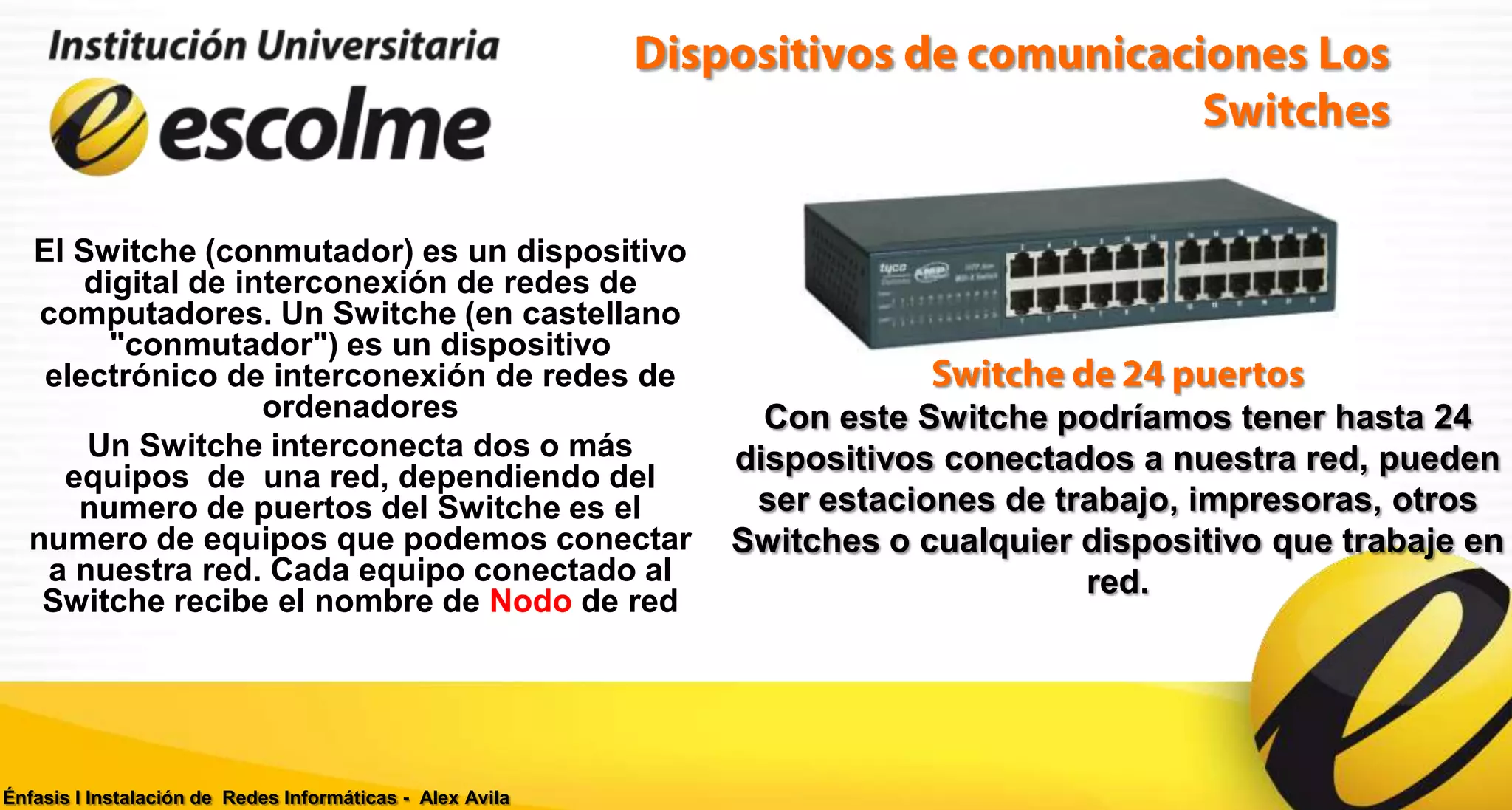

8. El Switche (conmutador) es un dispositivo
digital de interconexión de redes de
computadores. Un Switche (en castellano
"conmutador") es un dispositivo
electrónico de interconexión de redes de
ordenadores Con este Switche podríamos tener hasta 24
Un Switche interconecta dos o más dispositivos conectados a nuestra red, pueden
equipos de una red, dependiendo del
numero de puertos del Switche es el ser estaciones de trabajo, impresoras, otros
numero de equipos que podemos conectar Switches o cualquier dispositivo que trabaje en
a nuestra red. Cada equipo conectado al red.
Switche recibe el nombre de Nodo de red
Énfasis I Instalación de Redes Informáticas - Alex Avila

9. La función de estos Switches es
controlar de forma automática el
trafico que esta circulando por la
red, tratando de optimizar al máximo
el ancho de banda de nuestra
red, normalmente son dispositivos de
costos económicos y vienen desde 4
puertos hasta 24 los mas utilizados.
Énfasis I Instalación de Redes Informáticas - Alex Avila

10. Marca: D-LINK
Modelo: DES-1024A
Puertos: 24 Puertos
Velocidad: 10/100
Peso: 0.80 Kg (Aprox.)
Garantía: 1 Año
Énfasis I Instalación de Redes Informáticas - Alex Avila

11. Estos Switches a diferencia de los
anteriores permiten que el administrador
de la red pueda hacer una
administración avanzada del dispositivo;
entre las tareas mas comunes se pueden
resaltar la capacidad de configurar el
ancho de banda de cada uno de los
puertos, la creación de VLAN( Redes
independientes dentro del mismo
Switche) y la administración de horarios
para el uso del dispositivo.
Énfasis I Instalación de Redes Informáticas - Alex Avila

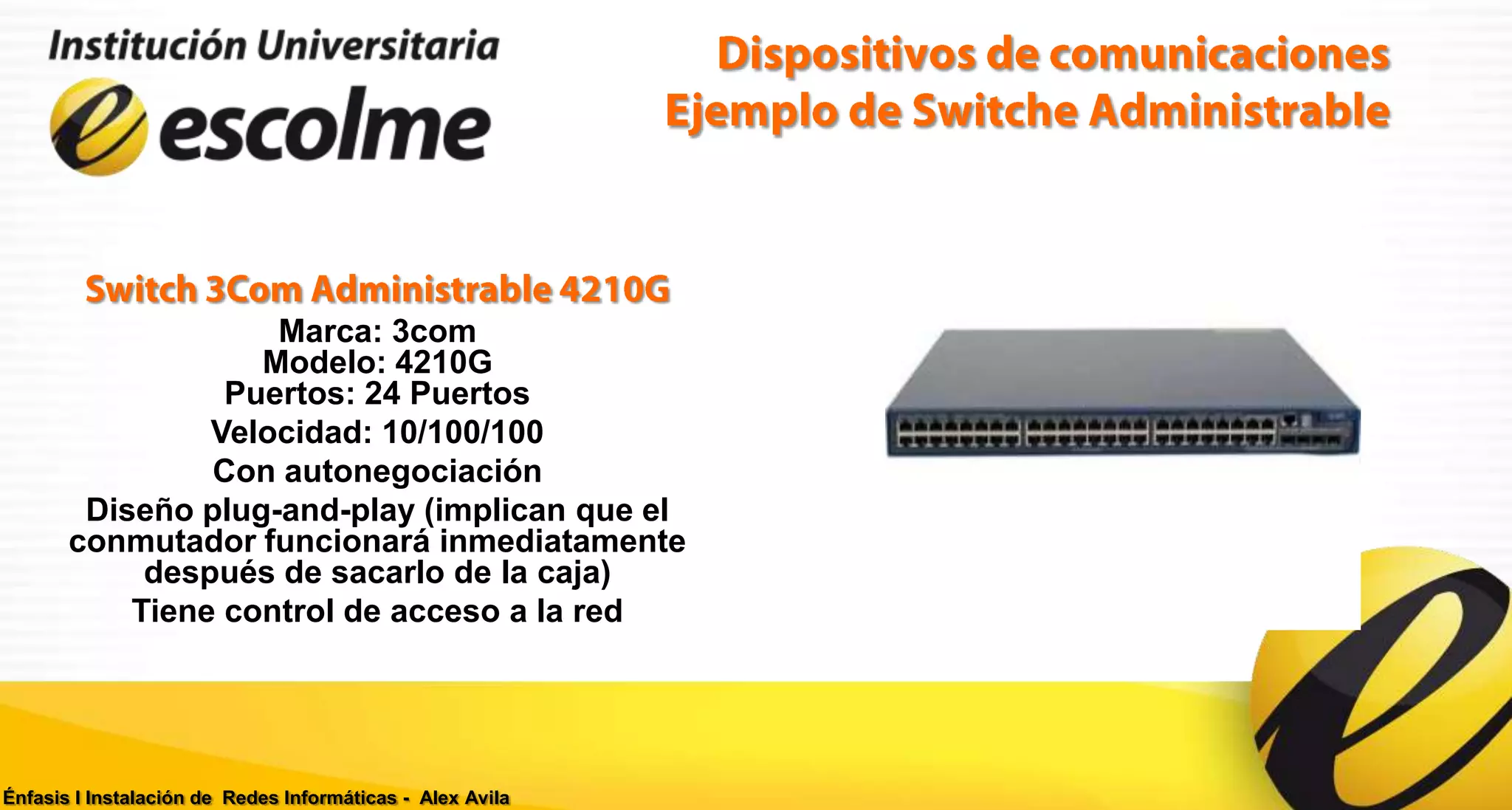

12. Marca: 3com
Modelo: 4210G
Puertos: 24 Puertos
Velocidad: 10/100/100
Con autonegociación
Diseño plug-and-play (implican que el
conmutador funcionará inmediatamente
después de sacarlo de la caja)
Tiene control de acceso a la red
Énfasis I Instalación de Redes Informáticas - Alex Avila

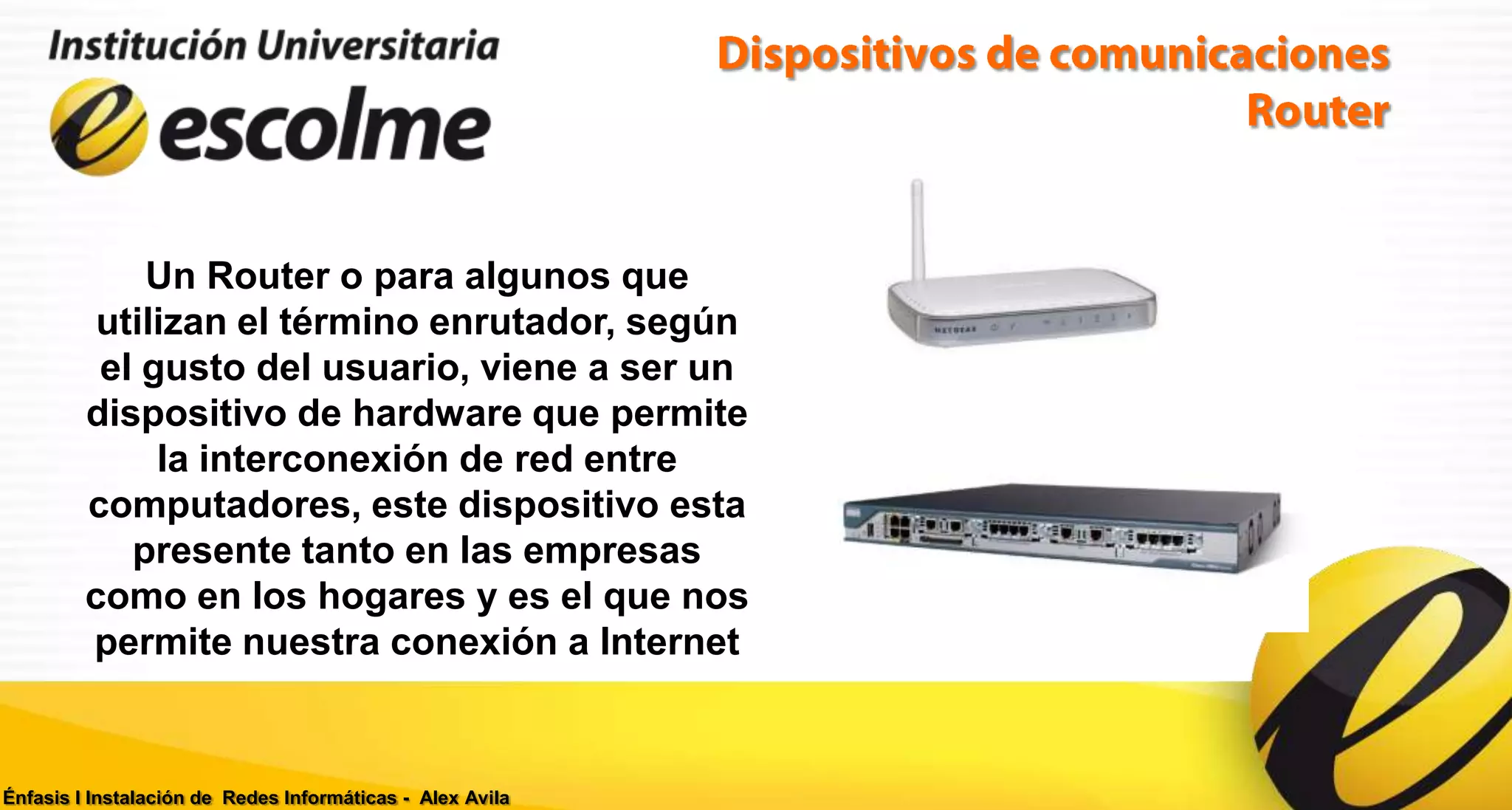

13. Un Router o para algunos que
utilizan el término enrutador, según
el gusto del usuario, viene a ser un
dispositivo de hardware que permite
la interconexión de red entre
computadores, este dispositivo esta
presente tanto en las empresas
como en los hogares y es el que nos
permite nuestra conexión a Internet
Énfasis I Instalación de Redes Informáticas - Alex Avila

14. Los Routers en los hogares se
utilizan con frecuencia para
conectarse al servicio de banda
ancha, también son utilizados para
que varios equipos de computo del
hogar puedan trabajar de forma
inalámbrica simultáneamente en
Internet, actualmente las
impresoras, los Smartphone y los
Smart-tv permiten conectarse a estos
dispositivos.
Énfasis I Instalación de Redes Informáticas - Alex Avila

15. En las empresas los Routers o
enrutador aseguran el enrutamiento
de paquetes entre redes, o bien
determinar la ruta exacta que debería
tomar el paquete de datos que
intercambiamos. Esto quiere decir que
si es necesario enviar un archivo de
datos de una empresa a otra, el Router
estará en capacidad de saber como
enrutar el paquete adecuadamente
para que llegue a su destino. En las
empresa este dispositivo también se
utiliza para conectarnos con nuestro
proveedor de servicios de Internet
(ISP)
Énfasis I Instalación de Redes Informáticas - Alex Avila

16. Se refiere a las siglas en Inglés para
Internet Services Provider, su
traducción al español es un Proveedor
de Servicios o acceso de Internet. A
los ISP también se los llama IAP, que
también corresponde a siglas en
Inglés, en este caso para Internet
Access Providers, que traducido al
español, se entiende como
Proveedores de Acceso a Internet.
Énfasis I Instalación de Redes Informáticas - Alex Avila

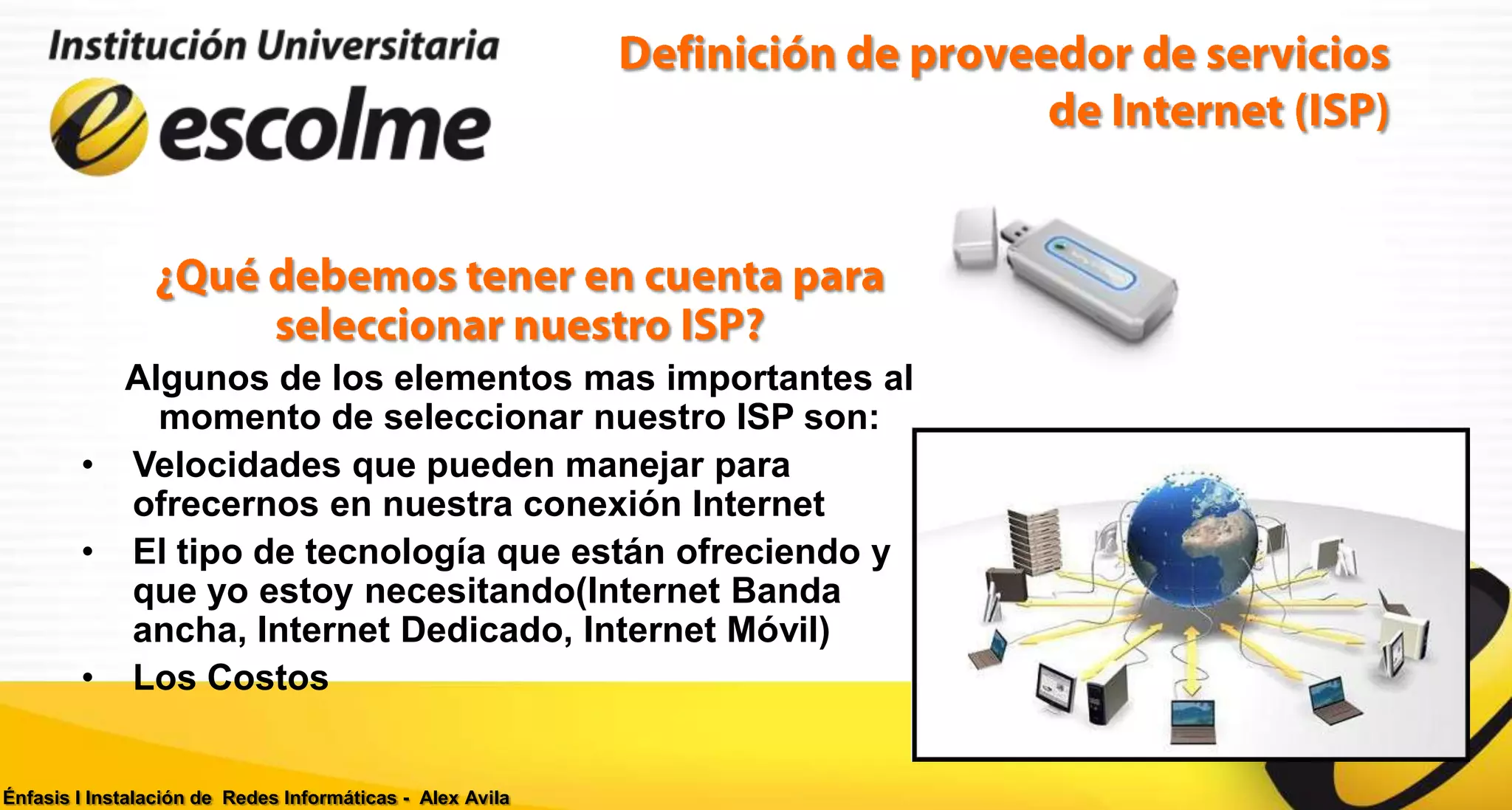

17. Algunos de los elementos mas importantes al
momento de seleccionar nuestro ISP son:
• Velocidades que pueden manejar para
ofrecernos en nuestra conexión Internet
• El tipo de tecnología que están ofreciendo y
que yo estoy necesitando(Internet Banda
ancha, Internet Dedicado, Internet Móvil)
• Los Costos
Énfasis I Instalación de Redes Informáticas - Alex Avila

18. Énfasis I Instalación de Redes Informáticas - Alex Avila

19. Switches secundarios se conectan
a uno de los puertos del principal y
desde ahí el administrador de la Red
puede controlar todos los Switches.
Énfasis I Instalación de Redes Informáticas - Alex Avila

20. Énfasis I Instalación de Redes Informáticas - Alex Avila

21. Énfasis I Instalación de Redes Informáticas - Alex Avila
