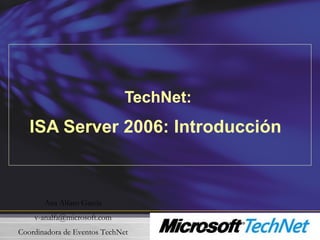

Este documento presenta una introducción a ISA Server 2006. Explica las principales características de ISA Server 2006 como la mejorada administración, publicación de servidores, autenticación, firewall de aplicación y sistema de detección de intrusos. También describe la arquitectura de ISA Server 2006 incluyendo el firewall multired, servidor VPN y servidor caché. Finalmente, cubre temas como la administración de la seguridad, filtros de aplicación y monitorización.

1. TechNet:
ISA Server 2006: Introducción
Ana Alfaro García
v-analfa@microsoft.com
Coordinadora de Eventos TechNet

2. ISA Server 2006: Introducción
Chema Alonso
chema@informatica64.com
MVP Windows Security

3. Agenda
• Introducción.
• Sistema de red.
• Administración de la seguridad.
• Firewall de aplicación.
• Sistema de detección de intrusos.
• Gestión de Caché.
• Soporte y administración.

4. Introducción

5. Novedades ISA Server 2006
• Administración
–Mejora de los asistentes.
–Mejoras en la gestión de certificados.
–Mejoras en la propagación de directivas.
• Publicación de servidores:
–Asistente publicación OWA mejorado.
–Nuevo asistente de publicación de SPPS.
–Soporte para Exchange 2007.
–Mejoras en la traducción de enlaces.
–Caché de bits.
–Balanceo de carga para publicación web.
–Calidad de servicio mediante el filtro Web Diffserv.

6. Novedades ISA Server 2006
• Autentificación:
–Autentificación LDAP.
–Single Sign-On.
–Autentificación basada en formularios para sitios web.
–Mejoras de control de sesión.
• Soporte Firewall:
–Mejorados los asistentes de creación de reglas.
–Resistencia a ataques por saturación.
–Mejoras en la recuperación en caso de ataque.

7. Arquitectura ISA Server 2006
• Firewall multired:
–Nivel de Red.
–Nivel de Aplicación.
• Servidor VPN:
–Clientes.
–Branch Offices
• Servidor Caché.

8. Arquitectura Firewall
• Soporta múltiples redes de trabajo.
• Establecimiento de política por red
• Diseño de objetos para políticas.
• Controlar el flujo de información
entre las diferentes redes.
• Soporta enrutamiento y NAT.

9. Arquitectura Firewall
• Solución extensible de filtrado de
conexiones.
• Integración completa con Active Directory.
• Soporte de Firewall sobre usuarios.
• Aplicación de reglas encadenadas.

10. Arquitectura Caché
• Mejora las condiciones de acceso a Internet
mediante:
–Soporte múltiples unidades de caché.
–Soporte Caché en Arrays.
–Caché Pasiva.
–Soporte Caché Activa.
–Soporte de Jobs de Caché.
–Soporte de Caché Negativa.
–Perfiles de cache por reglas.

11. Soporte Multired
• ISA Server 2006 divide los sistemas de red en
función de las necesidades planteadas en el
marco de la seguridad.
–Definición de redes y grupos de redes.
–Definición de las reglas de conexión de redes.
• Permitirá gestión independiente de las redes.
• Asignan funcionalidades de clientes de proxy y
firewall independientes para las redes.

12. Configuración de redes
• Una red viene determinada por una o más máquinas correspondiendo
normalmente con una red física.
• Se pueden especificar reglas a una o más redes.
• La red determina cuales son los clientes que van a disponerse.
• ISA genera una preconfiguración de redes.
• Las redes pueden ser agrupadas en conjunto de redes para su
administración.

13. Interconexión de redes
• Determinan como se van a establecer la conectividad
entre las diferentes redes.
• Las redes pueden ser conectadas siguiendo una de
estas dos metodologías.
–Enrutamiento.
–NAT.
• Dentro de una red la comunicación entre equipos se
considera como enrutada.

14. Demo:
Entorno ISA Server 2006

15. Administración de la Seguridad
con ISA Server 2006

16. Características de seguridad
• Filtros IP.
• Reglas de acceso.
• Publicación de servicios.
• Filtros de aplicación.
• Detección y alertas contra intrusos.

17. Filtros IP
• Filtrado IP a nivel de paquetes.
• Inspección de parámetros en cabeceras.
• Bloqueos de fragmentos IP.

18. Reglas de acceso
• Controlan el tráfico de información a través de las redes.
• Determinan la configuración de origen, destino, protocolos y usuarios que
realizan la conexión.
• La aplicación de las reglas se determinan en un orden, quedando
predefinida una regla que deniega cualquier tráfico de red.
• Existen 2 tipos de reglas:
–Reglas de sistema.
–Reglas de Firewall.

19. Reglas de acceso
• ISA Server 2006 proporciona una serie de reglas con los que se
puede controlar la información que circula por la red en función de:
–Protocolos.
–Usuarios.
–Tipos de contenido.
–Franjas de tiempo.
–Objetos de red.

20. Reglas de Publicación
• Se utilizan para publicar servidores.
• Asistentes de publicación:
–Clientes de Acceso Web de Exchange.
–Servidor de correo.
–Sitio de Share Point.
–Sitios Web.
–Otros servicios.

21. Asistentes
• ISA Server 2006 presenta diferentes
asistentes en función del servicio a publicar.
• La publicación de Servicios WEB admite la
funcionalidad de publicar servidores o
servicios balanceados.
• Los sitios Web admiten las funcionalidades de
Bridging HTTPS

22. Listener
• Define la escucha para las peticiones al
servidor publicado.
• Admite la utilización de múltiples
certificados.
• Admite diferentes mecanismos de
autentificación.

23. Autentificación
• Admite los siguientes mecanismos de
autentificación:
–Autentificación de formulario HTML.
–Autentificación HTTP.
–Autentificación SSL.
–No autentificar.

24. Validación de credenciales
• Los mecanismos de validación pueden
ser:
–Directorio Activo.
–LDAP.
–Radius.
–Radius OTP.
–RSA SecurID.

25. Demo:
Publicación servidores con ISA
Server 2006

26. Firewall de aplicación

27. Necesidades
• Inspeccionar el tráfico al nivel de aplicación.
• Permitir o denegar el paso de datos a determinados
contenidos o aplicaciones.
• Proporcionan controles sobre determinados ataques.
• Sistema extensible sobre filtrados de conexiones.

28. Métodos de implementación
• Implementadas directamente sobre las reglas
de acceso y las publicaciones.
• Como un añadido sobre reglas y
publicaciones.
• Como funcionalidad sobre ISA a nivel Firewall.

29. Filtro HTTP
• Las necesidades de la empresa permiten el
tráfico a través del puerto 80.
• Por el puerto 80 no solo viaja tráfico HTTP puro,
sino que puede disfrazar otras comunicaciones.
–Malware.
–P2P.
–Servicios de mensajería …
• Determinados ataques contra Servicios Web
pueden ser controlados a este nivel.

30. Controles HTTP
• Mediante el filtro HTTP pueden ser controlados
estos aspectos de la comunicación:
–Técnicas de Buffer Overflow.
–Denegación de servicio.
–Subida de datos en escenarios de publicación.
–Control de métodos.
–Control de cabeceras.

31. Filtro contenido HTTP
• Controlan el tráfico de datos a través de firmas.
–En transmisión de datos.
–En recepción de datos.
• Impedir tráfico a palabras claves.
–Control de acceso a sitios web.
• Detención de comunicaciones de aplicaciones
por firma y cabecera.

32. Control de aplicaciones HTTP
Aplicación Petición Cabecera HTTP Firma
Windows
Messenger
Request headers User-Agent: MSMSGS
AOL Messenger
(and Gecko
browsers)
Request headers User-Agent: Gecko/
Yahoo Messenger Request headers Host msg.yahoo.com
Kazaa Request headers P2P-Agent Kazaa,
Kazaaclient:
Kazaa Request headers User-Agent: KazaaClient
Kazaa Request headers X-Kazaa-Network: KaZaA
Gnutella Request headers User-Agent: Gnutella
Gnucleus
Edonkey Request headers User-Agent: e2dk
Morpheus Response header Server Morpheus

33. Filtro Proxyweb
• Se aplica de forma directa sobre HTTP.
• Permite la extensión del filtro HTTP y de
autentificación sobre otros protocolos.
• Garantiza el control sobre comunicaciones en
entornos propietarios.

34. Protocolos RPC
• Un número considerables de servicios se
establecen mediante RPC.
• Problemática de las transmisiones RPC.
–Inicio de comunicación sobre 135 para localizar el puerto de
comunicación.
–Establece comunicación en puertos por encima de 1024.
• El administrador no debería abrir todos los
puertos por encima del 1024.

35. Filtro RPC
• Las comunicaciones RPC se pueden parametrizar
por el UUID.
–Identificador del servicio RPC.
–Identificador del interface.
• ISA Server 2004 presenta un asistente para la
creación de protocolos RPC basados en UUID.
–Manual.
–Automáticamente conectando a un servidor y seleccionando sus UUID
correspondientes.
• El servicio de Firewall aplica con posterioridad los
filtros para permitir la transferencia de datos a UUID
determinados.

36. Transmisión RPC

37. Addons
• ISA Server 2004 presenta una
arquitectura abierta para:
–Desarrollar (SDK ISA Server).
–Implementar nuevas herramientas.
• Software de terceros amplían las
funcionalidades de ISA Server 2006.

38. Tipos de Addons
• Implementaciones de antivirus para ISA Server.
• Gestión de tráfico web. Websense.
• Gestión de tráfico y aplicación de cuotas.
• Ampliación de los componentes Sockets.
• Mejoras en sistemas de detección de intrusos.

39. Diffserv
• Mediante el filtro Diffserv pueden
establecerse prioridades del envío de
paquetes HTTP.
• La asignación de prioridades se asignan
sobre los objetos Redes de ISA Server
2006.

40. Elemento de priorización
• El establecimiento de prioridades se
realiza sobre:
–URL.
–Dominios.
• La asignación de prioridades se
establece mediante la definición de
valores.

41. Filtro Diffserv

42. Demo

43. Monitorización

44. Monitorización
• Monitorización de servicios de ISA Server.
–Firewall.
–Data Engine.
–Isa Server Job Scheduler.
–Remote Access.
• Monitorización de sesiones VPN.
• Monitorización de conectividad.

45. Registro de Sucesos
• Soporte de LOG por filtros de servidor.
• Integración con bases de datos.
–MSDE.
–SQL.
• Soporte de consultas sobre logs.
• Filtro de consultas.

46. Informes
• ISA Server 2006 presenta el sistema de Reporting.
–Informes sumariales.
–Informes de utilización de aplicaciones.
–Informes de utilización web.
–Informes de seguridad.
–Informes de tráfico y uso.
• Generación y publicación de informes planificada.

47. Boletín quincenal TechNews

48. Contactos
• Informática 64
–http://www.informatica64.com
–i64@informatica64.com
–+34 91 665 99 98
• Hands On Lab
–http://www.microsoft.es/HOLSistemas
• Chema Alonso
–chema@informatica64.com
