Este documento describe el servicio de visualización remota X Window. X Window fue desarrollado a mediados de los 80 como un protocolo de red independiente del sistema operativo para permitir interfaces gráficas de usuario remotas. Funciona según un modelo cliente-servidor, donde el servidor X gestiona el acceso a los recursos gráficos locales y se comunica con múltiples clientes X a través de TCP/IP.

1. SERVICIO DE VISUALIZACIÓN REMOTA:
X WINDOW
Autor: Iván Durango Blanco.

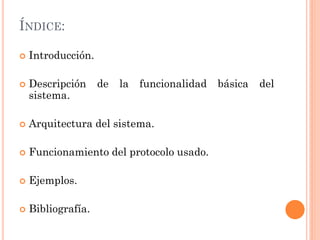

2. ÍNDICE:
 Introducción.
 Descripción de la funcionalidad básica del
sistema.
 Arquitectura del sistema.
 Funcionamiento del protocolo usado.
 Ejemplos.
 Bibliografía.

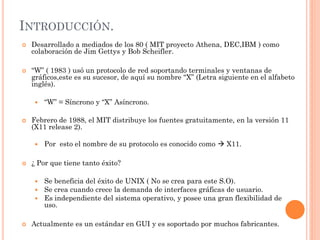

3. INTRODUCCIÓN.
 Desarrollado a mediados de los 80 ( MIT proyecto Athena, DEC,IBM ) como
colaboración de Jim Gettys y Bob Scheifler.
 “W” ( 1983 ) usó un protocolo de red soportando terminales y ventanas de
gráficos,este es su sucesor, de aquí su nombre “X” (Letra siguiente en el alfabeto
inglés).
 “W” = Síncrono y “X” Asíncrono.
 Febrero de 1988, el MIT distribuye los fuentes gratuitamente, en la versión 11
(X11 release 2).
 Por esto el nombre de su protocolo es conocido como  X11.
 ¿ Por que tiene tanto éxito?
 Se beneficia del éxito de UNIX ( No se crea para este S.O).
 Se crea cuando crece la demanda de interfaces gráficas de usuario.
 Es independiente del sistema operativo, y posee una gran flexibilidad de
uso.
 Actualmente es un estándar en GUI y es soportado por muchos fabricantes.

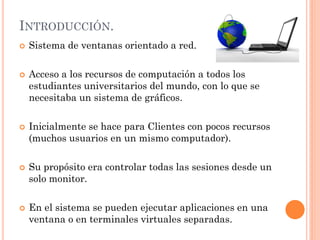

4. INTRODUCCIÓN.
 Sistema de ventanas orientado a red.
 Acceso a los recursos de computación a todos los
estudiantes universitarios del mundo, con lo que se
necesitaba un sistema de gráficos.
 Inicialmente se hace para Clientes con pocos recursos
(muchos usuarios en un mismo computador).
 Su propósito era controlar todas las sesiones desde un
solo monitor.
 En el sistema se pueden ejecutar aplicaciones en una
ventana o en terminales virtuales separadas.

5. DESCRIPCIÓN DE LA FUNCIONALIDAD BÁSICA
DEL SISTEMA.
 Está dentro de la modalidad de servicios cliente-servidor.
 Es diseñado como un protocolo de red (Transparente).
 Permite ejecuciones locales y remotas.
 Interacción grafica en red entre un usuario y 1 ó más
maquinas.
 Los programas no ejecutan en la misma máquina donde se
visualizan. ( Permite ejecuciones locales y remotas)
 Cliente X :
 Aplicación que recibe datos de un usuario, ejecuta un programa y devuelve
datos de salida
 Servidor X :
 Intermediario entre los clientes y los recursos locales.
 Aísla a los clientes de las diferencias entre distinto hardware, manejadores de
dispositivos o S.O.
 Tiene la capacidad de comunicar con varios programas cliente a la vez.

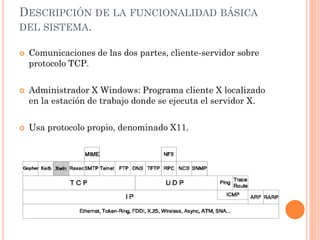

6. DESCRIPCIÓN DE LA FUNCIONALIDAD BÁSICA
DEL SISTEMA.
 Comunicaciones de las dos partes, cliente-servidor sobre
protocolo TCP.
 Administrador X Windows: Programa cliente X localizado
en la estación de trabajo donde se ejecuta el servidor X.
 Usa protocolo propio, denominado X11.

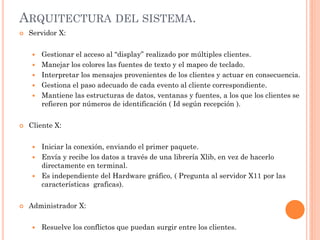

7. ARQUITECTURA DEL SISTEMA.
 Servidor X:
 Gestionar el acceso al “display” realizado por múltiples clientes.
 Manejar los colores las fuentes de texto y el mapeo de teclado.
 Interpretar los mensajes provenientes de los clientes y actuar en consecuencia.
 Gestiona el paso adecuado de cada evento al cliente correspondiente.
 Mantiene las estructuras de datos, ventanas y fuentes, a los que los clientes se
refieren por números de identificación ( Id según recepción ).
 Cliente X:
 Iniciar la conexión, enviando el primer paquete.
 Envía y recibe los datos a través de una librería Xlib, en vez de hacerlo
directamente en terminal.
 Es independiente del Hardware gráfico, ( Pregunta al servidor X11 por las
características graficas).
 Administrador X:
 Resuelve los conflictos que puedan surgir entre los clientes.

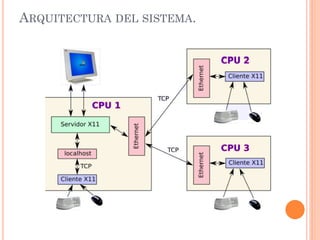

8. ARQUITECTURA DEL SISTEMA.

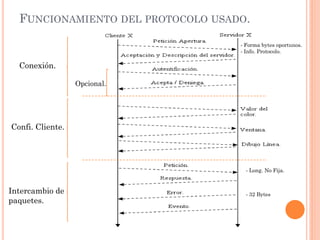

9. FUNCIONAMIENTO DEL PROTOCOLO USADO.
- Forma bytes oportunos.
- Info. Protocolo.
Conexión.
Opcional.
Confi. Cliente.
- Long. No Fija.
Intercambio de - 32 Bytes
paquetes.

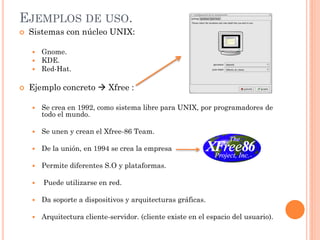

10. EJEMPLOS DE USO.
 Sistemas con núcleo UNIX:
 Gnome.
 KDE.
 Red-Hat.
 Ejemplo concreto  Xfree :
 Se crea en 1992, como sistema libre para UNIX, por programadores de
todo el mundo.
 Se unen y crean el Xfree-86 Team.
 De la unión, en 1994 se crea la empresa
 Permite diferentes S.O y plataformas.
 Puede utilizarse en red.
 Da soporte a dispositivos y arquitecturas gráficas.
 Arquitectura cliente-servidor. (cliente existe en el espacio del usuario).

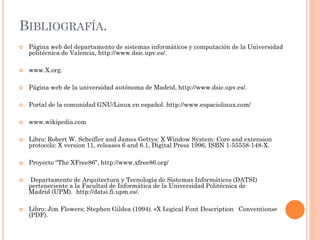

11. BIBLIOGRAFÍA.
 Página web del departamento de sistemas informáticos y computación de la Universidad
politécnica de Valencia, http://www.dsic.upv.es/.
 www.X.org.
 Página web de la universidad autónoma de Madrid, http://www.dsic.upv.es/.
 Portal de la comunidad GNU/Linux en español. http://www.espaciolinux.com/
 www.wikipedia.com
 Libro: Robert W. Scheifler and James Gettys: X Window System: Core and extension
protocols: X version 11, releases 6 and 6.1, Digital Press 1996, ISBN 1-55558-148-X.
 Proyecto “The XFree86”, http://www.xfree86.org/
 Departamento de Arquitectura y Tecnología de Sistemas Informáticos (DATSI)
perteneciente a la Facultad de Informática de la Universidad Politécnica de
Madrid (UPM). http://datsi.fi.upm.es/.
 Libro: Jim Flowers; Stephen Gildea (1994). «X Logical Font Description Conventions»
(PDF).
