4.  En informática un teclado es un periférico de entrada o dispositivo, en parte inspirado
en el teclado de las máquinas de escribir, que utiliza una disposición de botones o
teclas, para que actúen como palancas mecánicas o interruptores electrónicos que
envían información a la computadora. Después de las tarjetas perforadas y las cintas
de papel, la interacción a través de los teclados al estilo teletipo se convirtió en el
principal medio de entrada para las computadoras. El teclado tiene entre 99 y 127
teclas aproximadamente, y está dividido en cuatro bloques:
 1. Bloque de funciones: Va desde la tecla F1 a F12, en tres bloques de cuatro: de F1 a
F4, de F5 a F8 y de F9 a F12. Funcionan de acuerdo al programa que esté abierto. Por
ejemplo, en muchos programas al presionar la tecla F1 se accede a la ayuda asociada
a ese programa.
 2. Bloque alfanumérico: Está ubicado en la parte inferior del bloque de funciones,
contiene los números arábigos del 1 al 0 y el alfabeto organizado como en una
máquina de escribir, además de algunas teclas especiales.
 3. Bloque especial: Está ubicado a la derecha del bloque alfanumérico, contiene
algunas teclas especiales como ImprPant, Bloq de desplazamiento, pausa, inicio, fin,
insertar, suprimir, RePág, AvPág, y las flechas direccionales que permiten mover el
punto de inserción en las cuatro direcciones.
 4. Bloque numérico: Está ubicado a la derecha del bloque especial, se activa al
presionar la tecla Bloq Num, contiene los números arábigos organizados como en una
calculadora con el fin de facilitar la digitación de cifras. Además contiene los signos de
las cuatro operaciones básicas: suma +, resta -, multiplicación * y división /; también
contiene una tecla de Intro o Enter.

5.  El ratón o mouse (del inglés, pronunciado [maʊs]) es
un dispositivo apuntadorutilizado para facilitar el manejo
de un entorno gráfico en una computadora.
Generalmente está fabricado en plástico y se utiliza con
una de las manos. Detecta su movimiento relativo en dos
dimensiones por la superficie plana en la que se
apoya, reflejándose habitualmente a través de un
puntero o flecha en el monitor.
 Hoy en día es un elemento imprescindible en un equipo
informático para la mayoría de las personas, y pese a la
aparición de otras tecnologías con una función
similar, como la pantalla táctil, la práctica ha demostrado
que tendrá todavía muchos años de vida útil. No
obstante, en el futuro podría ser posible mover el cursor o
el puntero con losojos o basarse en el reconocimiento de
voz.

7.  El monitor esta basado en un elemento CRT (Tubo de rayos catódicos),
los actuales monitores, controlados por un microprocesador para
almacenar muy diferentes formatos, así como corregir las eventuales
distorsiones, y con capacidad de presentar hasta 1600x1200 puntos en
pantalla. Los monitores CRT emplean tubos cortos, pero con la
particularidad de disponer de una pantalla completamente plana.
 Monitores color:
 Las pantallas de estos monitores están formadas internamente por tres
capas de material de fósforo, una por cada color básico (rojo, verde y
azul). También consta de tres cañones de electrones, e igual que las
capas de fósforo hay una por cada color.
 Para formar un color en pantalla que no sea ninguno de
los colores básicos, se combina las intensidades de loas haces de
electrones de los tres colores básicos.
 Monitores monocromáticos:
 Muestra por pantalla u solo color: negro sobre blanco o ámbar, o verde
sobre negro. Uno de estos monitores con una resolución equivalente a
la de un monitor a color, si es de buena calidad, generalmente es más
nítido y legible.

8.  La tecnología LCD es, hoy en día, una de las más pujantes
y que más rápidamente evoluciona mejorándose
continuamente.
 Aunque la tecnología que los cristales líquidos es
relativamente reciente, parte de las curiosas propiedades
de los cristales líquidos ya fueron observados en 1888
cuando se experimentaba con una sustancia similar al
colesterol, esta sustancia permanecía turbia
a temperatura ambiente y se aclaraba según se
calentaba; al enfriarse mas y mas azulado se tornaba
de color hasta solidificarse y volverse opaca.
 Este efecto paso desapercibido hasta que la compañía
RCA aprovecho sus propiedades para crear el primer
prototipo de visualizador LCD. A partir de ese momento
el desarrollo y aplicación de estos dispositivos ha sido y es
espectacular.

11.  Molex (NASDAQ: MOLX) es un líder mundial como proveedor de
interconexiones electrónicas incluyendo conectores de cables
eléctricos y fibras ópticas entre otros productos.2 Molex vende
más de 100.000 productos, incluyendo desde cualquier tipo de
conexiones eléctricas y de fibra óptica a switches y
herramientas de aplicación.
 Fundada en 1938, la empresa cubre los cinco continentes en
2009 y ha vendido más de 2 millardos de productos. Fred y John
Krehbiel Krehbiel, Jr., los dos nietos del fundador, son los
principales accionistas de Molex.
 Molex provee a una amplia variedad de industrias, incluyendo
los sectores de telecomunicaciones, comunicaciones de datos,
computadoras / periféricos, automóvil, industrial, de consumo,
médico y militar.


12. A Berg connector is a brand of electrical connector used
incomputer hardware. Berg connectors are manufactured by
Berg Electronics Corporation of St. Louis, Missouri, a division of
Framatome Connectors International.
Berg connectors have a 2.54 mm (=.100 inch) pitch, pins are
square (0.64 mm x 0.64 mm = approx. 0.025 x 0.025 inch), and
usually come as single or double row connectors.
Many types of Berg connectors exist. Some of the more familiar
ones used in IBM PC compatibles are:
the 4-pin polarized Berg connectors used to connect floppy
diskdrive units to the power supply unit, usually referred to as
simply a "floppy power connector",
the 2-pin Berg connectors used to connect the front
panel lights,turbo switch, and reset button to the motherboard,
and
the 2-pin Berg connectors used as jumpers for motherboard
configuration.

13. 6-pin cable adaptador para PCI-
E convierte dos conectores de la
unidad a 6 pin conector de
alimentación PCI Express.
PCI-Express las tarjetas de vídeo,
como Radeon X800 y nVidiaGeForce
6800 GT, requieren el uso de un
nuevo conector de 6 pinespara
alimentar el procesador de vídeo
integrado directamente de la fuente
de alimentación del sistema. Premium
de 8 pulgadas de largo en cada
cable del conector de 6 pines para
la tarjeta de vídeode doble Molex de
4 pines para fuente de alimentación.

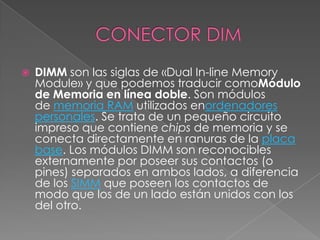

15. DIMM son las siglas de «Dual In-line Memory Module» y que podemos
traducir comoMódulo de Memoria en línea doble. Son módulos
de memoria RAM utilizados enordenadores personales. Se trata de un
pequeño circuito impreso que contiene chips de memoria y se conecta
directamente en ranuras de la placa base. Los módulos DIMM son
reconocibles externamente por poseer sus contactos (o pines) separados
en ambos lados, a diferencia de los SIMM que poseen los contactos de
modo que los de un lado están unidos con los del otro.
Las memorias DIMM comenzaron a reemplazar a las SIMM como el tipo
predominante de memoria cuando
los microprocesadores Intel Pentium dominaron el mercado.

16.  DDR (Double Data Rate) significa doble tasa de transferencia de datos enespañol. Son
módulos de memoria RAM compuestos por memorias síncronas (SDRAM), disponibles en
encapsulado DIMM, que permite la transferencia de datos por dos canales distintos
simultáneamente en un mismo ciclo de reloj. Los módulos DDR soportan una
capacidad máxima de 1 GiB (1 073 741 824 bytes).
 Fueron primero adoptadas en sistemas equipados con procesadores AMD
Athlon. Intel con su Pentium 4 en un principio utilizó únicamente memorias RAMBUS, más
costosas. Ante el avance en ventas y buen rendimiento de los sistemas AMD basados
en DDR SDRAM, Intel se vio obligado a cambiar su estrategia y utilizar memoria DDR, lo
que le permitió competir en precio. Son compatibles con los procesadores de Intel
Pentium 4 que disponen de un Front Side Bus(FSB) de 64 bits de datos y frecuencias de
reloj internas que van desde los 200 a los 400 MHz.
 Comparación gráfica entre memorias DDR, DDR2 y DDR3
 Se utiliza la nomenclatura PC-XXXX, dónde se indica el ancho de banda del módulo y
pueden transferir un volumen de información de 8 bytes en cada ciclo de reloj a las
frecuencias descritas. Un ejemplo de cálculo para PC1600:
 100 MHz x 2 Datos por Ciclo x 8 B = 1600 MB/s = 1 600 000 000 bytes/s
 Muchas placas base permiten utilizar estas memorias en dos modos de trabajo distintos:
 Single Memory Channel: Todos los módulos de memoria intercambian información con
el bus a través de un sólo canal, para ello sólo es necesario introducir todos los
módulosDIMM en el mismo banco de slots.
 Dual Memory Channel: Se reparten los módulos de memoria entre los dos bancos
deslots diferenciados en la placa base, y pueden intercambiar datos con el bus a
través de dos canales simultáneos, uno para cada banco.

17.  DDR2 es un tipo de memoria RAM. Forma parte de la familia SDRAM de tecnologías de
memoria de acceso aleatorio, que es una de las muchas implementaciones de
la DRAM.
 Un módulo DDR2 de 1 GB con disipador
 Los módulos DDR2 son capaces de trabajar con 4 bits por ciclo, es decir 2 de ida y 2 de
vuelta en un mismo ciclo mejorando sustancialmente el ancho de banda potencial
bajo la misma frecuencia de una DDR SDRAM tradicional (si una DDR a 200 MHz reales
entregaba 400 MHz nominales, la DDR2 por esos mismos 200 MHz reales entrega 800
MHz nominales). Este sistema funciona debido a que dentro de las memorias hay un
pequeño buffer que es el que guarda la información para luego transmitirla fuera del
módulo de memoria, este buffer en el caso de la DDR convencional trabajaba
tomando los 2 bits para transmitirlos en 1 sólo ciclo, lo que aumenta la frecuencia final.
En las DDR2, el buffer almacena 4 bits para luego enviarlos, lo que a su vez redobla la
frecuencia nominal sin necesidad de aumentar la frecuencia real de los módulos de
memoria.
 Comparación gráfica entre memoriasDDR, DDR2 y DDR3
 Las memorias DDR2 tienen mayores latencias que las conseguidas con las DDR
convencionales, cosa que perjudicaba su rendimiento. Reducir la latencia en las DDR2
no es fácil. El mismo hecho de que el buffer de la memoria DDR2 pueda almacenar 4
bits para luego enviarlos es el causante de la mayor latencia, debido a que se necesita
mayor tiempo de "escucha" por parte del buffer y mayor tiempo de trabajo por parte
de los módulos de memoria, para recopilar esos 4 bits antes de poder enviar la
información.

18.  DDR3 es un tipo de memoria RAM. Forma parte de la familia SDRAM de
tecnologías de memoria de acceso aleatorio, que es una de las
muchas implementaciones de la SDRAM.
 El principal beneficio de instalar DDR3 es la habilidad de poder hacer
transferencias de datos más rápido,y con esto nos permite obtener
velocidades de transferencia y velocidades de bus más altas que las
versiones DDR2 anteriores. Sin embargo, no hay una reducción en
la latencia, la cual es proporcionalmente más alta. Además la DDR3
permite usar integrados de 512 MB a 8 GB, siendo posible fabricar
módulos de hasta 16 GB. También proporciona significativas mejoras en
el rendimiento en niveles de bajo voltaje, lo que lleva consigo una
disminución global de consumo eléctrico.
 Se prevé que la tecnología DDR3 puede ser dos veces más rápida que
la DDR2 y el alto ancho de banda que promete ofrecer DDR3 es la
mejor opción para la combinación de un sistema con
procesadores dual-core, quad-core y hexaCore (2, 4 y 6 núcleos por
microprocesador). Las tensiones más bajas del DDR3 (1,5 V frente 1,8 V
de DDR2) ofrecen una solución térmica y energética más eficientes.

20.  La placa base, también conocida como placa madre o tarjeta
madre (del inglésmotherboard o mainboard) es una tarjeta
de circuito impreso a la que se conectan los componentes que
constituyen la computadora u ordenador. Es una parte
fundamental a la hora de armar una PC de escritorio o portátil.
Tiene instalados una serie de circuitos integrados, entre los que
se encuentra el chipset, que sirve como centro de conexión
entre el microprocesador, la memoria de acceso
aleatorio (RAM), las ranuras de expansión y otros dispositivos.
 Va instalada dentro de una caja o gabinete que por lo general
está hecha de chapa y tiene un panel para conectar
dispositivos externos y muchos conectores internos y zócalos
para instalar componentes dentro de la caja.
 La placa base, además, incluye un firmware llamado BIOS, que
le permite realizar las funcionalidades básicas, como pruebas
de los dispositivos, vídeo y manejo del teclado, reconocimiento
de dispositivos y carga del sistema operativo

22.  LaCie Rikiki (que en francés significa "pequeñito") es
uno de los discos duros portátiles más pequeños del
mercado actual. Es perfecto para cualquiera que
necesite acceso constante a su música, fotos,
archivos y a todo su contenido digital. Su exclusivo
diseño acabado en aluminio cumple dos funciones:
máxima resistencia para proteger sus datos, a la vez
que resulta ser una unidad realmente elegante y
sofisticada. Incluye el software USB Boost para
mejorar en hasta un 33% la velocidad de
transferencia de la unidad. Incluye el asistente LaCie
Backup Assistant para ayudarle a realizar sus copias
de seguridad. Y el LaCie Setup Assistant le permite
preparar la unidad para empezar a utilizarla
inmediatamente..

23.  na unidad de estado sólido o SSD (acrónimo en inglés de solid-
state drive) es un dispositivo de almacenamiento de datos que
usa una memoria no volátil, como la memoria flash, o
una memoria volátilcomo la SDRAM, para almacenar datos, en
lugar de los platos giratorios magnéticos encontrados en
los discos durosconvencionales. En comparación con los discos
duros tradicionales, las unidades de estado sólido son menos
susceptibles a golpes, son prácticamente inaudibles y tienen un
menor tiempo de acceso y de latencia. Los SSD hacen uso de la
misma interfaz que los discos duros, y por tanto son fácilmente
intercambiables sin tener que recurrir a adaptadores o tarjetas
de expansión para compatibilizarlos con el equipo.
 Aunque técnicamente no son discos a veces se traduce
erróneamente en español la "D" de SSD como disk cuando en
realidad representa la palabra drive, que podría traducirse
como unidad o dispositivo.

24. Un disquete o disco flexible (en inglés floppy
disk o diskette) es un medio o soporte de
almacenamiento de datos formado por una pieza
circular de material magnético, fina y flexible (de ahí
su denominación) encerrada en una cubierta
de plástico cuadrada o rectangular.
Los disquetes se leen y se escriben mediante un
dispositivo llamado disquetera (o FDD, del inglés Floppy
Disk Drive). En algunos casos es un disco menor que el
CD. La disquetera es el dispositivo o unidad
lectora/grabadora de disquetes, y ayuda a introducirlo
para guardar la información.
Este tipo de dispositivo de almacenamiento es
vulnerable a la suciedad y los campos magnéticos
externos, por lo que, en muchos casos, deja de
funcionar con el tiempo.

25.  Un CD-ROM (siglas del inglés Compact Disc - Read Only Memory), es un
prensado disco compacto que contiene los datos de acceso, pero sin
permisos de escritura, un equipo de almacenamiento y reproducción
de música, el CD-ROM estándar fue establecido
en 1985por Sony y Philips. Pertenece a un conjunto de libros de colores
conocido como Rainbow Books que contiene las especificaciones
técnicas para todos los formatos de discos compactos.
 La Unidad de CD-ROM debe considerarse obligatoria en cualquier
computador que se ensamble o se construya actualmente, porque la
mayoría del software se distribuye en CD-ROM. Algunas de estas
unidades leen CD-ROM y graban sobre los discos compactos de una
sola grabada(CD-RW). Estas unidades se llaman quemadores, ya que
funcionan con un láser que "quema" la superficie del disco para grabar
la información.
 Actualmente, aunque aún se utilizan, están empezando a caer en
desuso desde que empezaron a ser sustituidos por unidades deDVD.
Esto se debe principalmente a las mayores posibilidades de
información, ya que un DVD-ROM supera en capacidad a un CD-ROM

26. El DVD es un disco óptico de almacenamiento de
datos cuyo estándar surgió en 1995. Sus siglas
corresponden con Digital Versatile Disc1 en inglés (disco
versátil digital traducido al español). En sus inicios,
la v intermedia hacía referencia a video (digital
videodisk), debido a su desarrollo como reemplazo del
formato VHS para la distribución de vídeo a los hogares.2
Unidad de DVD: el nombre de este dispositivo hace
referencia a la multitud de maneras en las que se
almacenan los datos: DVD-ROM (dispositivo de lectura
únicamente), DVD-R y DVD+R(solo pueden escribirse
una vez), DVD-RW y DVD+RW (permiten grabar y borrar
las veces que se quiera). También difieren en la
capacidad de almacenamiento de cada uno de los
tipos.

27. Blu-ray disc también conocido como Blu-ray o BD, es un
formato de disco óptico de nueva generación de 12 cm de
diámetro (igual que el CD y el DVD) para vídeo de gran
definición y almacenamiento de datos de alta densidad de 5
veces mejor que el DVD. Su capacidad de almacenamiento
llega a 25 GB por capa, aunque Sony y Panasonic han
desarrollado un nuevo índice de evaluación (i-MLSE) que
permitiría ampliar un 33% la cantidad de datos
almacenados,1 desde 25 a 33,4 GB por capa.2 3 Aunque otros
apuntan que el sucesor del DVD no será un disco óptico, sino
la tarjeta de memoria. No obstante, se está trabajando en
el HVD o Disco holográfico versátil con 3,9 TB. El límite de
capacidad en las tarjetas de formato SD/MMC está ya en
128 GB, teniendo la ventaja de ser regrabables al menos
durante 5 años.4

28.  HD DVD (por las siglas
de High Density Digital Versatile Disc), traducido al
español como disco digital versátil de alta densidad,
fue un formato de almacenamiento
ópticodesarrollado como un estándar para el DVD
de alta definición por las
empresasToshiba, Microsoft y NEC, así como por
varias productoras de cine. Puede almacenar hasta
30 GB.
 Este formato finalmente sucumbió ante su inmediato
competidor, el Blu-ray, por convertirse en el estándar
sucesor del DVD. Después de la caída de muchos
apoyos de HD DVD, Toshiba decidió cesar de
fabricar más reproductores y continuar con las
investigaciones para mejorar su formato.1

29. La memoria flash es una tecnología de
almacenamiento —derivada de la
memoria EEPROM— que permite la lecto-
escritura de múltiples posiciones de
memoria en la misma operación. Gracias a
ello, la tecnología flash, siempre mediante
impulsos eléctricos, permite velocidades de
funcionamiento muy superiores frente a la
tecnología EEPROM primigenia, que sólo
permitía actuar sobre una única celda de
memoria en cada operación de
programación. Se trata de la tecnología
empleada en los dispositivos pendrive.

31. Serial ATA o SATA (acrónimo de Serial
Advanced Technology Attachment) es
una interfaz de transferencia de datos entre la
placa base y algunos dispositivos de
almacenamiento, como puede ser el disco
duro, lectores y regrabadores de
CD/DVD/BR, Unidades de Estado Sólido u otros
dispositivos de altas prestaciones que están
siendo todavía desarrollados. Serial ATA
sustituye a la tradicional Parallel ATA o P-ATA.
SATA proporciona mayores velocidades, mejor
aprovechamiento cuando hay varias
unidades, mayor longitud del cable de
transmisión de datos y capacidad para
conectar unidades al instante, es decir, insertar
el dispositivo sin tener que apagar el ordenador
o que sufra un cortocircuito como con los
viejos Molex.

32.  Fácilmente respalda sus datos y los comparte. Este ENNHD-1GS Gigabit SATA NAS es de
alta velocidad, económico, de gran alcance NAS (Almacenaje Unido de Red), usando
la eficiente interfaz SATA y proporcionando un excelente almacenamiento de datos y
compartiendo soluciones para sus pequeños negocios, SOHO ( Pequeñas oficinas u
Oficinas de Hogar) o requerimientos personales. Usted también debe respaldar estos
archivos de sus dispositivos de almacenamiento USB al presionar el botón de “Backup”.
 El ENNHD-1GS incluye servido FTP, Servidor Web y servidor para impresora. El servidor FTP
les permite a los usuarios, duplicar y compartir archivos con el FTP del cliente. El servidor
Web también ofrece una forma fácil de compartir archivos por medio de un sitio web.
El servidor de impresora también incluye una gran conveniencia a la hora de compartir
la impresora.
 Amigable con el usuario y de alta compatibilidad, el ENNHD- 1GS equipado con 2
puertos USB para sus dispositivos de almacenamiento e impresora USB. Con conexión a
almacenamiento USB. el dispositivo comparte sus archivos de una forma más flexible. El
dispositivo es compatible con Windows®95/ 98/ 98SE/ ME/ XP/ 2000/NT4.0/Windows
Vista™. Los procedimientos de instalación y operación son simples y amigables para el
usuario. El dispositivo Linux incluido trabaja de forma altamente estable y es fácil de
obtener para operación continua.


33.  Debido a la cantidad de información que manejamos
actualmente, los dispositivos de almacenamiento se han
vuelto casi tan importantes como el
mismísimo computador.
 Aunque actualmente existen dispositivos para almacenar
que superan las 650 MB de memoria, aún seguimos
quejándonos por la falta de capacidad para transportar
nuestros documentos y para hacer Backups de nuestra
información más importante. Todo esto sucede debido al
aumento de softwareutilitario que nos permite, por dar un
pequeño ejemplo, convertir nuestros Cds
en archivos de Mp3.
 El espacio en nuestro Disco duro ya no es suficiente para
guardar tal cantidad de información; por lo que se nos es
de urgencia conseguir un medo alternativo de
almacenamiento para guardar nuestros Cds en Mp3 o
los programas que desacargamos de Internet.

34.  Serial Attached SCSI o SAS, es una interfaz de transferencia de datos en serie, sucesor
del SCSI (Small Computer System Interface) paralelo, aunque sigue utilizando
comandos SCSI para interaccionar con los dispositivos SAS. Aumenta la velocidad y
permite la conexión y desconexión de forma rápida.
 La organización que se encuentra detrás del desarrollo de la especificación SAS es la
SCSI Trade Association. Se trata de una organización sin ánimo de lucro ubicada en
California que se formó en 1996 para promover el uso y el conocimiento
sobre SCSIparalelo.
 La primera versión apareció a finales de 2003: SAS 300, que conseguía un ancho de
banda de 3Gb/s, lo que aumentaba ligeramente la velocidad de su predecesor ,
el SCSI Ultra 320MB/s (2,560 Gb/s). La siguiente evolución, SAS 600, consigue una
velocidad de hasta 6Gb/s, mientras que se espera llegar a una velocidad de alrededor
de 12Gb/s alrededor del año 2010.
 Una de las principales características es que aumenta la velocidad de transferencia al
aumentar el número de dispositivos conectados, es decir, puede gestionar una tasa de
transferencia constante para cada dispositivo conectado, además de terminar con la
limitación de 16 dispositivos existente en SCSI, es por ello que se vaticina que la
tecnología SAS irá reemplazando a su predecesora SCSI.
 Además, el conector es el mismo que en la interfaz SATA y permite utilizar estos discos
duros, para aplicaciones con menos necesidad de velocidad, ahorrando costos. Por lo
tanto, los discos SATA pueden ser utilizados por controladoras SAS pero no a la inversa,
una controladora SATA no reconoce discos SAS.

36. El servidor ISA 2006 se administra a través del
complemento MMC de Administración del servidor ISA. Es
necesario tener una conexión confiable y rápida del
servidor de almacenamiento de configuración al equipo
que ejecuta Administración del servidor ISA, para que
Administración del servidor ISA responda rápidamente y
muestre información de configuración actualizada.
Asimismo, Administración del servidor ISA requiere una
conexión confiable a la matriz de servidores ISA para
proporcionar información de supervisión en tiempo real.
Si la velocidad de su conexión al servidor de
almacenamiento de configuración remota es inferior a
5 Mbps, se recomienda que se conecte al servidor de
almacenamiento de configuración remota a través de
una conexión de Protocolo de escritorio remoto (RDP) y
que ejecute Administración del servidor ISA en el servidor
de almacenamiento de configuración.

37. El Universal Serial Bus (bus universal en serie USB) es un
estándar industrial desarrollado en los años 1990 que
define los cables, conectores yprotocolos usados en
un bus para conectar, comunicar y proveer de
alimentación eléctrica entre ordenadores y periféricos
y dispositivos electrónicos.2 La iniciativa del desarrollo
partió de Intel que creó el USB Implementers
Forum3 junto con IBM, Northern
Telecom, Compaq, Microsoft,Digital Equipment
Corporation y NEC. Actualmente agrupa a más de 685
compañías.4
USB fue diseñado para estandarizar la conexión
de periféricos, implementen esos conectores.

38.  El Universal Serial Bus (bus universal en serie USB) es un estándar
industrial desarrollado en los años 1990 que define los cables,
conectores yprotocolos usados en un bus para conectar, comunicar y
proveer de alimentación eléctrica entre ordenadores y periféricos y
dispositivos electrónicos.2 La iniciativa del desarrollo partió de Intel que
creó el USB Implementers Forum3 junto con IBM, Northern
Telecom, Compaq, Microsoft,Digital Equipment Corporation y NEC.
Actualmente agrupa a más de 685 compañías.4
 USB fue diseñado para estandarizar la conexión de periféricos,
como mouse,teclados, joysticks, escáneres, cámaras digitales, teléfonos
móviles,reproductores multimedia, impresoras, dispositivos
multifuncionales, sistemas de adquisición de datos, módems, tarjetas de
red, tarjetas de sonido, tarjetas sintonizadoras de televisión y grabadora
de DVD externa, discos durosexternos y disquetera externas. Su éxito ha
sido total, habiendo desplazado a conectores como el puerto
serie, puerto paralelo, puerto de juegos, Apple Desktop Bus o PS/2 a
mercados-nicho o a la consideración de dispositivos obsoletos a
eliminar de los modernos ordenadores, pues muchos de ellos pueden
sustituirse por dispositivos USB que implementen esos conectores.

39.  Con respecto de este tema examinaremos
distintos sistemas y dispositivos de memoria
externa. Hablaremos sobre el dispositivo
más importante, el disco magnético. Los
discos magnéticos son la base de las
memorias externas en casi todos los
computadores. También examinaremos el
uso de conjuntos de discos para conseguir
mayores prestaciones, concretamente la
familia conocida como RAID (“Redundant
Array of Independent Disks”, conjunto
redundante de discos independientes).

41. Separate-Video («vídeo separado»), también conocido como Y/C (o
erróneamente conocido como Super-Video), es un tipo de señal
analógica de vídeo. No confundir ni mezclar con S-VHS(super video
home system) que es un formato de grabación en cinta.
S-Video tiene más calidad que el vídeo compuesto, ya que
el televisor dispone por separado de la información de brillo y la de
color, mientras que en el vídeo compuesto se encuentran juntas. Esta
separación hace que el cable S-Video tenga más ancho de banda
para la luminancia y consiga más trabajo efectivo del decodificador
de crominancia.
Cuando se incluye en computadores portátiles, este aparato se
conecta a un televisor mediante un cable S-Video. Esto hace que el
televisor reproduzca automáticamente todo lo que muestra la
pantalla del portátil.
S-Video soporta una resolución de video de definición estándar que
puede ser 480i o 576i.

42.  Los conectores D-sub (del inglés D-
subminiature) se utilizan generalmente
para conectar ordenadores con
distintos periféricos. Aunque cuando se
crearon eran realmente pequeños —de
ahí su nombre— hoy están entre los
conectores más grandes.

43.  La interfaz visual digital o más
comúnmente DVI (Digital Visual Interface)
es una interfaz de vídeo diseñada para
obtener la máxima calidad de visualización
posible en pantallas digitales, tales como
los monitores LCD de pantalla planay
los proyectores digitales. Fue desarrollada
por el consorcio industrial Digital Display
Working Group. Por extensión del
lenguaje, al conector de dicha interfaz se
le llama conector tipo DVI.

44.  High-Definition Multimedia Interface o HDMI, (interfaz multimedia de
alta definición), es una norma de audio y vídeo digital cifrado sin
compresión apoyada por la industria para que sea el sustituto
del euroconector. HDMI provee una interfaz entre cualquier fuente de
audio y vídeo digital como podría ser un sintonizador TDT, un
reproductor de Blu-ray, un Tablet PC, un ordenador (Microsoft
Windows, Linux, Apple Mac OS X, etc.) o un receptor A/V, y monitor de
audio/vídeo digital compatible, como un televisor digital(DTV).
 HDMI permite el uso de vídeo computarizado, mejorado o de alta
definición, así como audio digital multicanal en un único cable. Es
independiente de los varios estándares DTV como ATSC, DVB (-T,-S,-C),
que no son más que encapsulaciones de datos del formato MPEG. Tras
ser enviados a un decodificador, se obtienen los datos de vídeo sin
comprimir, pudiendo ser de alta definición. Estos datos se codifican en
formato TMDS para ser transmitidos digitalmente por medio de HDMI.
HDMI incluye también 8 canales de audio digital sin compresión. A
partir de la versión 1.2, HDMI puede utilizar hasta 8 canales de audio de
un bit. El audio de 309 bit es el usado en los Super audio CD.

46.  Socket designa un concepto abstracto por el cual
dos programas (posiblemente situados
en computadoras distintas) pueden intercambiar
cualquier flujo de datos, generalmente de manera fiable
y ordenada.
 El término socket es también usado como el nombre de
una interfaz de programación de aplicaciones (API) para
la familia de protocolos de Internet TCP/IP, provista
usualmente por el sistema operativo.
 Los sockets de Internet constituyen el mecanismo para la
entrega de paquetes de datos provenientes de la tarjeta
de red a losprocesos o hilos apropiados. Un socket queda
definido por un par de direcciones IP local y remota,
un protocolo de transporte y un par de números
de puerto local y remoto.

47.  Se denomina batería, batería
eléctrica, acumulador eléctrico o
simplementeacumulador, al dispositivo que
almacena energía eléctrica, usando
procedimientos electroquímicos y que
posteriormente la devuelve casi en su
totalidad; este ciclo puede repetirse por un
determinado número de veces. Se trata de
un generador eléctricosecundario; es decir,
un generador que no puede funcionar sin
que se le haya suministrado electricidad
previamente, mediante lo que se
denomina proceso de carga.

48.  El BIOS (sigla en inglés de basic input/output system; en español
«sistema básico de entrada y salida») es un tipo de firmware que
localiza y prepara los componentes electrónicos o periféricos de
una máquina, para comunicarlos con algún sistema
operativo que la gobernará. Para ello la máquina cargará ese
sencillo programa en la memoria RAM central del aparato. El
programa está instalado en un circuito integrado de la placa
base y realizará el control POST de la misma en el tiempo de
arranque o encendido, proporcionando funcionalidades
básicas: chequeo de la memoria principal y secundaria,
comunicación con el usuario vía monitor o teclado y enlace
mediante los procesos de arranque o booting con elnúcleo del
sistema operativo que gobernará el sistema. Por lo general el
término se usa de forma ambivalente para referirse al software
BIOS o a la memoria ROM donde residía históricamente en los
sistemas de computo basados en la arquitectura x86.

50.  USB fue diseñado para estandarizar la conexión
de periféricos,
como mouse,teclados, joysticks, escáneres, cámaras
digitales, teléfonos móviles,reproductores
multimedia, impresoras, dispositivos multifuncionales,
sistemas de adquisición de datos, módems, tarjetas de
red, tarjetas de sonido, tarjetas sintonizadoras de
televisión y grabadora de DVD externa, discos
durosexternos y disquetera externas. Su éxito ha sido total,
habiendo desplazado a conectores como el puerto
serie, puerto paralelo, puerto de juegos, Apple Desktop
Bus o PS/2 a mercados-nicho o a la consideración de
dispositivos obsoletos a eliminar de los modernos
ordenadores, pues muchos de ellos pueden sustituirse por
dispositivos USB que implementen esos conectores.

51. PlayStation 2 (usualmente
abreviada PS2) es la
segunda videoconsola de sobremesa
producida por Sony Computer
Entertainment. La PlayStation 2 es la
sucesora de laPlayStation, y compitió
contra la Dreamcast de Sega,
la Nintendo Gamecube deNintendo y
la Xbox de Microsoft. Actualmente
sigue activa con un importante
número de usuarios, compitiendo con
las consolas de la séptima generación,
siendo la única consola que ha
logrado tener un ciclo de vida tan
largo que compite con la generación
posterior a la suya.

52.  DIMM son las siglas de «Dual In-line Memory
Module» y que podemos traducir comoMódulo
de Memoria en línea doble. Son módulos
de memoria RAM utilizados enordenadores
personales. Se trata de un pequeño circuito
impreso que contiene chips de memoria y se
conecta directamente en ranuras de la placa
base. Los módulos DIMM son reconocibles
externamente por poseer sus contactos (o
pines) separados en ambos lados, a diferencia
de los SIMM que poseen los contactos de
modo que los de un lado están unidos con los
del otro.

53.  Puerto paralelo
 Un puerto paralelo de impresora en la parte trasera de un
portátil Compaq N150.
 Un puerto paralelo es una interfaz entre una computadora y
un periférico, cuya principal característica es que los bits de
datos viajan juntos, enviando un paquete debyte a la vez. Es
decir, se implementa un cable o una vía física para cada bit de
datos formando un bus. Mediante el puerto paralelo podemos
controlar también periféricos como focos, motores entre otros
dispositivos, adecuados para automatización.
 El cable paralelo es el conector físico entre el puerto paralelo y
el dispositivo periférico. En un puerto paralelo habrá una serie
de bits de control en vías aparte que irán en ambos sentidos por
caminos distintos.
 En contraposición al puerto paralelo está el puerto serie, que
envía los datos bit

54.  Un puerto serie o puerto serial es una interfaz de
comunicaciones de datos digitales, frecuentemente
utilizado por computadoras y periféricos, donde la
información es transmitida bit a bit enviando un solo
bit a la vez, en contraste con el puerto paraleloque
envía varios bits simultáneamente.1 La comparación
entre la transmisión en serie y en paralelo se puede
explicar usando una analogía con las carreteras.
Una carretera tradicional de un sólo carril por sentido
sería como la transmisión en serie y una autovíacon
varios carriles por sentido sería la transmisión en
paralelo, siendo los vehículos los bits que circulan por
el cable.

55.  irewire se denomina al tipo de puerto de comunicaciones de
alta velocidad desarrollado por la compañíaApple.
La denominación real de esta interfaz es la IEEE 1394. Se trata
de una tecnología para la entrada/salida de datos en serie a
alta velocidad y la conexión de dispositivos digitales.
Esta interfaz se caracteriza principalmente por:
- Su gran rapidez, siendo ideal para su utilización en
aplicaciones multimedia y almacenamiento, como
videocámaras, discos duros, dispositivos ópticos, etc...
- Alcanzan una velocidad de 400 megabits por
segundo, manteniéndola de forma bastante estable.
- flexibilidad de la conexión y la capacidad de conectar un
máximo de 63 dispositivos.
- Acepta longitudes de cable de hasta 425 cm.

56.  l conector Jack (también denominado conector
TRS o conector TRRS) es
un conectorde audio utilizado en numerosos
dispositivos para la transmisión de sonido en formato
analógico.
 Hay conectores Jack de varios diámetros: El original,
de ¼″ (6,35 mm) y los miniaturizados de 3,5 mm
(aprox. ⅛″) y 2,5 mm (aprox. 3/32″). Los más usados
son los de 3,5 mm que se utilizan en dispositivos
portátiles, como los mp3, para la salida de los
auriculares. El de 2,5 mm es menos utilizado, pero se
utiliza también en dispositivos pequeños. El de 6,35
mm se utiliza sobre todo en audio profesional e
instrumentos musicales eléctricos.

57.  RJ-45 (registered jack 45) es una interfaz
física comúnmente usada para conectar redes
decableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es
parte del Código Federal de Regulaciones de Estados
Unidos. Posee ocho pines o conexiones eléctricas, que
normalmente se usan como extremos de cables de par
trenzado.
 Es utilizada comúnmente con estándares como TIA/EIA-
568-B, que define la disposición de los pines
o wiring pinout.
 Una aplicación común es su uso en cables de
red Ethernet, donde suelen usarse 8 pines (4 pares). Otras
aplicaciones incluyen terminaciones de teléfonos (4 pines
o 2 pares) por ejemplo en Francia y Alemania, otros
servicios de red como RDSI y T1 e incluso RS-232.

58.  La fibra óptica es un medio de transmisión empleado
habitualmente en redes de datos; unhilo muy fino de material
transparente, vidrio o materiales plásticos, por el que se
envíanpulsos de luz que representan los datos a transmitir. El haz
de luz queda completamente confinado y se propaga por el
interior de la fibra con un ángulo de reflexión por encima del
ángulo límite de reflexión total, en función de la ley de Snell. La
fuente de luz puede ser lásero un LED.
 Las fibras se utilizan ampliamente en telecomunicaciones, ya
que permiten enviar gran cantidad de datos a una gran
distancia, con velocidades similares a las de radio y superiores a
las de cable convencional. Son el medio de transmisión por
excelencia al ser inmune a las interferencias electromagnéticas,
también se utilizan para redes locales, en donde se necesite
aprovechar las ventajas de la fibra óptica sobre otros medios de
transmisión.

60.  Una señal de audio es una señal analógica eléctricamente exacta a una señal sonora;
normalmente está acotada al rango de frecuencias audibles por los seres humanos
que está entre los 20 y los 20.000 Hz, aproximadamente (el equivalente, casi exacto a
10octavas).
 Dado que el sonido es una onda de presión se requiere un transductor de presión
(un micrófono) que convierte las ondas de presión de aire (ondas sonoras) en señales
eléctricas (señales analógicas).
 La conversión contraria se realiza mediante un altavoz —también llamado altoparlante
en algunos países latinoamericanos, por traducción directa del inglés loudspeaker—
, que convierte las señales eléctricas en ondas de presión de aire.
 Un sólo micrófono puede captar adecuadamente todo el rango audible de
frecuencias, en cambio para reproducir fidedignamente ese mismo rango de
frecuencias suelen requerirse dos altavoces (de agudos y graves) o más.
 Una señal de audio se puede caracterizar, someramente, por su dinámica (valor de
pico, rango dinámico, potencia, relación señal-ruido) o por su
composición espectral (ancho de
banda, frecuencia fundamental, armónicos, distorsión armónica, etc.).
 Así, por ejemplo, una señal que represente voz humana (señal vocal) no suele tener
información relevante más allá de los 10 kHz, y de hecho en telefonía fija se toman sólo
los primeros 3.8 kHz. Con 2 kHz basta para que la voz sea comprensible, pero no para
reconocer al hablante.

61.  Inicio
 Novatos
 Destacados
 IMÁGENES | HACE MÁS DE 2 AÑOS
 6
 Acelerador gráfico explicaciones entendibles
 Anuncios GoogleSkyBox
www.skybox.com.py - Comprá en las mejores tiendas del mundo desde tu casa u oficina
 Photo effects for you
www.wappwolf.com - Use Wappwolf: It's for free! Edit your photos easily.
 Cables hdmi mas largos
www.complus.com.py - Llame al 557-557 Cel :0983-999063 2 5 10 20 metros.Full Hd.
 Aprender Português Grátis
www.Busuu.com - Aprende Português por Internet e completamente Grátis!

Que tal amigos taringueros, este post voy a tratar de explicar todo sobre los VGA`s de manera resumida y que todos
puedan entender para el que no tenga dicho conosimiento y tenga ganas de aprender como yo en el pasado espero
que les guste y puedan aclara algunas dudas
Empiezo con preguntas básicas y después vamos avanzando el tema.- (en ninguna parte esto va ser un copy y paste)
¿Qué Es el acelerador grafico?
Un acelerador grafico o tarjeta de video es un componente el cual se adapta a nuestra placa madre que cumple la
función de acelerar los cálculos por segundos y transferencias de datos que se realizan cuando se están
utilizandoaplicaciones de videos y de movimientos gráficos (películas, juegos, programas con interfaces graficas)
normalmente las características básicas de de un acelerador grafico es la serie del gpu y la ram del acelerador.

63.  Un módem (Modulador Demodulador) es un dispositivo que sirve
para enviar una señal llamada moduladora mediante otra señal
llamada portadora. Se han usado módems desde los años 60,
principalmente debido a que la transmisión directa de las
señales electrónicas inteligibles, a largas distancias, no es
eficiente, por ejemplo, para transmitir señales de audio por el
aire, se requerirían antenas de gran tamaño (del orden de
cientos de metros) para su correcta recepción. Es habitual
encontrar en muchos módems de red conmutada la facilidad
de respuesta y marcación automática, que les permiten
conectarse cuando reciben una llamada de la RTPC (Red
Telefónica Pública Conmutada) y proceder a la marcación de
cualquier número previamente grabado por el usuario. Gracias
a estas funciones se pueden realizar automáticamente todas las
operaciones de establecimiento de la comunicación

64.  La televisión es un sistema para la transmisión y recepción
de imágenes en movimiento y sonido a distancia que
emplea un mecanismo de difusión. La transmisión puede
ser efectuada mediante ondas de radio, por redes
de televisión por cable, Televisión por satélite o IPTV.
El receptor de las señales es el televisor.
 La palabra «televisión» es un híbrido de la voz griega τῆλε
(tēle, «lejos») y la latina visiōnem (acusativo
de visiō «visión»). El término televisión se refiere a todos los
aspectos de transmisión y programación de televisión. A
veces se abrevia como TV. Este término fue utilizado por
primera vez en 1900 por Constantin Perski en el Congreso
Internacional de Electricidad de París (CIEP).
 El Día Mundial de la Televisión se celebra el 21 de
noviembre en conmemoración de la fecha en que se
celebró en 1996 el primer Foro Mundial de Televisión en
las Naciones Unidas.

65.  La tarjeta de video, (también llamada controlador
de video), es un componente electrónico requerido
para generar una señal de video que se manda a
una pantalla de video por medio de un cable. La
tarjeta de video se encuentra normalmente en la
placa de sistema de la computadora o en una
placa de expansión. La tarjeta gráfica reúne toda la
información que debe visualizarse en pantalla y
actúa como interfaz entre el procesador y el monitor;
la información es enviada a éste por la placa luego
de haberla recibido a través del sistema de buses.
Actualmente las tarjetas gráficas de las
computadoras cuentan también un acelerador de
gráficos.

66.  El término "procesador" puede referirse a los siguientes artículos:
 Microprocesador informático o simplemente procesador, un circuito integrado que
contiene todos los elementos de la CPU.
 CPU, el elemento que interpreta las instrucciones y procesa los datos de los programas
de computadora.
 Graphics Processing Unit o Unidad de Procesamiento Gráfico, es un procesador
dedicado a procesamiento de gráficos o coma flotante. Es el elemento principal de
toda tarjeta gráfica.
 Physics processing unit o Unidad de Procesamiento Físico es
un microprocesador dedicado, diseñado para manejar cálculosfísicos.
 Procesador digital de señal (DSP), un sistema digital generalmente dedicado a
interpretar señales analógicas a muy alta velocidad.
 Front end processor es un pequeño computador que sirve de a un computador
host como interfaz para un número de redes.
 Data Processor es un sistema que procesa datos.
 Procesador de textos, un software informático destinado a la creación y edición de
documentos de texto.
 Procesador de audio analógico, un aparato frecuentemente utilizado en los estudios
de grabación y estaciones de radio.
 Procesador de alimentos, un electrodoméstico de cocina también llamado
multiprocesador.

68.  La fuente AT tiene tres tipos de
conectores de salida. El primer tipo, del
cual hay dos, son los que alimentan
la placa madre. Los dos tipos restantes,
de los cuales hay una cantidad variable,
alimentan a los periféricos no
enchufados en un slot de la placa
madre, como ser unidades de discos
duros, unidades de CD-
ROM, disqueteras, etc.

69.  a fuente ATX es muy similar a la AT, pero
tiene una serie de diferencias, tanto en
su funcionamiento como en los voltajes
entregados a la placa madre. La fuente
ATX consta en realidad de dos partes:
una fuente principal, que corresponde a
la vieja fuente AT (con algunos
agregados), y una auxiliar.

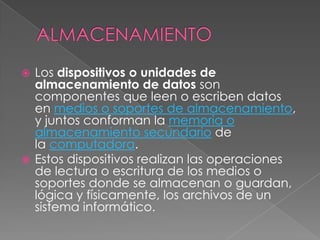

70.  Los dispositivos o unidades de
almacenamiento de datos son
componentes que leen o escriben datos
en medios o soportes de almacenamiento,
y juntos conforman la memoria o
almacenamiento secundario de
la computadora.
 Estos dispositivos realizan las operaciones
de lectura o escritura de los medios o
soportes donde se almacenan o guardan,
lógica y físicamente, los archivos de un
sistema informático.

72.  Una impresora matricial o impresora de matriz de
puntos es un tipo deimpresora con una cabeza de
impresión que se desplaza de izquierda a derecha
sobre la página, imprimiendo por impacto,
oprimiendo una cinta de tinta contra el papel, de
forma similar al funcionamiento de una máquina de
escribir. Al contrario que las máquinas de escribir
o impresoras de margarita, las letras son obtenidas
por selección de puntos de una matriz, y por tanto es
posible producir distintos tipos de letra, y gráficos en
general. Puesto que la impresión requiere presión
mecánica, estas impresoras pueden crear copias
carbón. Esta tecnología fue comercializada en
primer lugar por Digital Equipment Corporation.

73.  Las impresoras de inyección de tinta
funcionan expulsando gotas de tinta de
diferentes tamaños sobre el papel. Son las
impresoras más populares hoy en día para
el gran público por su capacidad de
impresión de calidad a bajo costo. Su baja
velocidad de impresión o el alto coste del
mantenimiento por desgaste son factores
poco importantes, ya que el número de
copias realizadas en estos entornos es bajo.
Su resolución media se encuentra en los
600 dpi.

74.  Un láser (de la sigla inglesa light
amplification by stimulated emission of
radiation, amplificación de luz por
emisión estimulada de radiación) es un
dispositivo que utiliza un efecto de
la mecánica cuántica, la emisión
inducida o estimulada, para generar un
haz deluz coherente de un medio
adecuado y con el tamaño, la forma y
la pureza controlados

76.  Escáner que por medio de un láser lee un código de
barras y emite el número que muestra el código de
barras, no la imagen.
 Escáner de código de barras.
 Hay escáner de mano y fijos, como los que se utilizan
en las cajas de los supermercados.
 Tiene varios medios de conexión: los más modernos
por orden de aparición USB,bluetooth, wifi, los más
viejos puerto serie, incluso directamente al puerto
PS2 delteclado por medio de un adaptador, cuando
se pasa un código de barras por el escáner es como
si se hubiese escrito en el teclado el número del
código de barras

78.  Un concentrador o hub es un dispositivo
que permite centralizar el cableado de
una red y poder ampliarla. Esto significa
que dicho dispositivo recibe una señal y
repite esta señal emitiéndola por sus
diferentes puertos

79.  Un switch KVM (Keyboard-Video-Mouse) es un dispositivo
de computación que permite el control de distintos
equipos informáticos con un sólo monitor, un
único teclado y un únicoratón. Este dispositivo nos permite
dotar al puesto de trabajo de tan sólo una consola para
manejar al mismo tiempo varios PC o servidores,
conmutando de uno a otro según necesidad. Hay
múltiples tipos, permitiendo la conmutación también de
audio, micrófono y dispositivos periféricos mediante
puertos USB. Existen también modelos con gestión de los
PC o servidores a través de conexiones TCP/IP, por lo que
podríamos manejar nuestros equipos a través de internet
como si estuviéramos sentados frente a ellos. Dentro de la
categoría de consolas con uso de protocolo TCP/IP, las
hay con conexión serie (usada en equipos de
comunicaciones y Unix) y de conexión gráfica (usada
para Microsoft Windows yGNU/Linux).

80.  Un router —anglicismo, también conocido
como encaminador, enrutador, direcciona
doro ruteador— es un dispositivo
de hardware usado para
la interconexión de redes informáticas que
permite asegurar el direccionamiento
de paquetes de datos entre ellas o
determinar la mejor ruta que deben tomar.
Opera en la capa tres del modelo OSI.
