Las bombas centrífugas son bombas hidráulicas rotativas que transforman energía mecánica en energía cinética o de presión de un fluido. El fluido entra por el centro del impulsor (rodete) giratorio que lo impulsa hacia afuera debido a la fuerza centrífuga, y es conducido por la carcasa hacia las tuberías de salida. Se clasifican por su dirección de flujo (radial, axial o mixta), diseño de la carcaza (voluta o turbina) y otros factores. Se us

1. Johan Bracho
C.I:21.129.203

2. Son actualmente la
máquina más utilizada
para bombear líquidos en
general, Aunque la fuerza
centrífuga producida
depende tanto de la
velocidad en la periferia
del impulsor como de la
densidad del líquido.

3. Clasificación
Por dirección de
flujo
radial
axial
mixta
Por diseño de
carcaza
turbina
Voluta
Por diseño de la
mecánica
Axiales bipartidas
Radiales
Bipartidas
Por posición de
flecha
Vertical
Inclinada
Horizontal
Por la forma de
succión
Sencilla
Doble

4. Las bombas centrífugas mueven un cierto
volumen de líquido entre dos niveles y
transforman un trabajo mecánico en otro de tipo
hidráulico.
La energía se comunica al líquido por medio de
álabes en movimiento de rotación, a diferencia
de las bombas de desplazamiento volumétrico o
positivo, de las rotativas (de engranajes,
tornillos, lóbulos, levas, etcétera) y alternativas
de pistón, de vapor de acción directa o
mecánicas.

6. Por la dirección del
flujo Radial
Este es dado por la forma del
impulsor , forzando al agua a salir
en un plano perpendicular a su eje.
Las bombas de flujo radial tienen
una envolvente helicoidal, que se
denomina voluta, que guía el flujo
desde el impulsor hasta el tubo de
descarga. El incremento de la
sección transversal a lo largo de la
envolvente tiende a mantener
constante la velocidad en su
interior.

7. Por la dirección del
flujo Axial
El tipo de impulsor
que la bomba tenga
(Flujo axial)
depende de la
acción
hidrodinámica de
las aspas del
impulsor para elevar
y acelerar el flujo en
forma axial

8. Por la dirección del
flujo mixto
La bomba de flujo mixto ocupa una
posición intermedia entre la
centrífuga y la de flujo axial.
El flujo es en parte radial y en parte
axial, siendo la forma del rodete
acorde con ello.
La trayectoria de una partícula de
fluido es una hélice cónica. La cota
que se consigue puede ser hasta de
80 pies por rodete, teniendo la
ventaja sobre la bomba axial de que
la potencia que ha de suministrar el
motor es casi constante aunque se
produzcan variaciones
considerables de cota.
La recuperación de la cota de
presión se consigue mediante un
difusor, un caracol o una
combinación de ambos.

9. Por
diseño de
carcaza
voluta
Son aquellas las
cuales están
constituidas en
forma de espiral

10. Por
diseño de
carcaza
turbina
Esta tipo de carcaza se
caracteriza por tener de
manera fija unas paletas q
dirigen el fluido que sale
del impulsor ,
transformando la energía
cinética en energía de
presión

12. 1. Empaque.
2. Flecha.
3. Rodete.
4. Voluta.
5. Entrada.
6. Anillo de desgaste.
7. Difusor.
8. Salida.

13. 1)Una tubería de aspiración que termina en la brida de aspiración.
2)Dentro de una cámara hermética dotada de entrada y salida gira una rueda (rodete), el verdadero corazón
de la bomba.
3)El rodete es el elemento rodante de la bomba que convierte la energía del motor en energía cinética. El
líquido penetra axialmente por la tubería de aspiración hasta la entrada del rodete y este
4)(alimentado por el motor) proyecta el fluido a la zona externa del cuerpo-bomba debido a la
fuerza centrífuga producida por la velocidad del rodete.
El líquido, de esta manera, almacena una energía (potencial) que se transformará en caudal y altura de
elevación (o energía cinética).
5)La voluta es una parte fija que está dispuesta en forma de caracol alrededor del rodete a su salida.
6)Una tubería de descarga conectada con la bomba, el líquido se encanalará fácilmente, llegando fuera de la
bomba.

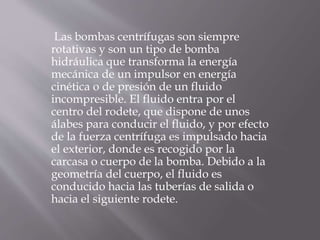

14. Las bombas centrífugas son siempre
rotativas y son un tipo de bomba
hidráulica que transforma la energía
mecánica de un impulsor en energía
cinética o de presión de un fluido
incompresible. El fluido entra por el
centro del rodete, que dispone de unos
álabes para conducir el fluido, y por efecto
de la fuerza centrífuga es impulsado hacia
el exterior, donde es recogido por la
carcasa o cuerpo de la bomba. Debido a la
geometría del cuerpo, el fluido es
conducido hacia las tuberías de salida o
hacia el siguiente rodete.

15. Usos
industriales Industria alimenticia: Saborizantes,
aceites, grasas, pasta de tomate, cremas,
vegetales trozados, mermeladas,
mayonesa, chocolate, levadura y demás.
Industria de cosméticos: Cremas y
lociones, tintes y alcoholes, aceites, entre
otras.
Industria farmacéutica: Pastas, jarabes,
extractos, emulsiones. Bebidas: leche,
cerveza, aguardientes, concentrados de
fruta, jugos y más.
