1. UNIVERSIDAD ESTATAL DE BOLIVAR
ALUMNO: Juan Andrés Guillin
CURSO: Informática II “P”
FECHA: 24-Abril-2018
¿QUÉ ES UN CIRCUITO ELÉCTRICO?
"Un Circuito Eléctrico es un conjunto de elementos conectados entre si por los que puede
circular una corriente eléctrica".
La corriente eléctrica es un movimiento de electrones, por lo tanto, cualquier circuito debe
permitir el paso de los electrones por los elementos que lo componen. Si quieres saber más
sobre qué es, cómo se genera y los fundamentos de la corriente eléctrica, te
recomendamos que visites el siguiente enlace: Electricidad Basica. Aquí nos centraremos
en los circuitos eléctricos.
La electricidad se genera mediante unas máquinas llamadas alternadores en las centrales
térmicas, hidráulicas, eólicas, nucleares, etc. La electricidad se transporta desde los centros
de producción hasta los centros de consumo.
En la industria se consume electricidad en alumbrado y grandes maquinarias. En las
viviendas se utiliza para alumbrado y los aparatos domésticos.
En la imagen se representa un circuito de electricidad básica, se trata como se aprecia un
circuito de un solo receptor. Los circuitos eléctricos necesitan estar cerrados para que la
corriente eléctrica circule por ellos y haga así su trabajo. La energía eléctrica la podemos
transformar en otras manifestaciones de la energía: luminosa, química, mecánica, etc.
Partes de un circuito eléctrico de electricidad básica
Generador: producen y mantienen la corriente eléctrica.
● Alternadores: son generadores de corriente alterna AC
● Pilas y Baterías: son generadores de corriente continua DC
Conductores : es por donde se mueve la corriente eléctrica de un elemento a otro del
circuito. Son de cobre o aluminio, materiales buenos conductores de la electricidad, o lo que
es lo mismo que ofrecen muy poca resistencia a que pase la corriente por ellos.
Receptores : son los elementos que transforman la energía eléctrica en otro tipo de
energía, por ejemplo las bombillas transforma la energía eléctrica en luz, los radiadores en
calor, los motores en movimiento, etc.

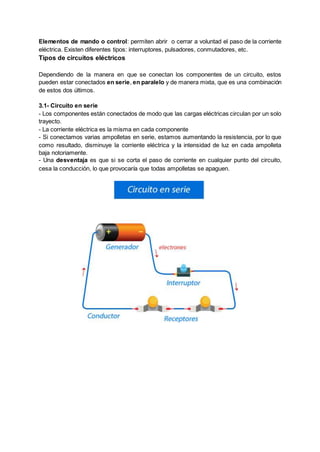

2. Elementos de mando o control: permiten abrir o cerrar a voluntad el paso de la corriente
eléctrica. Existen diferentes tipos: interruptores, pulsadores, conmutadores, etc.
Tipos de circuitos eléctricos
Dependiendo de la manera en que se conectan los componentes de un circuito, estos
pueden estar conectados en serie, en paralelo y de manera mixta, que es una combinación
de estos dos últimos.
3.1- Circuito en serie
- Los componentes están conectados de modo que las cargas eléctricas circulan por un solo
trayecto.
- La corriente eléctrica es la misma en cada componente
- Si conectamos varias ampolletas en serie, estamos aumentando la resistencia, por lo que
como resultado, disminuye la corriente eléctrica y la intensidad de luz en cada ampolleta
baja notoriamente.
- Una desventaja es que si se corta el paso de corriente en cualquier punto del circuito,
cesa la conducción, lo que provocaría que todas ampolletas se apaguen.

3. 3.2- Circuito en paralelo
- Los componentes están conectados de modo que se presenta más de un camino para el
paso de las cargas eléctricas.
- Cada ampolleta está conectada directamente a la pila, de modo que todas tienen el mismo
voltaje.
- Al aumentar la cantidad de ampolletas en paralelo, no aumenta la resistencia, sólo
disminuye la corriente, por lo que cada ampolleta brilla con igual intensidad.
- Los circuitos de nuestras casas son en paralelo, de modo de conectar distintos aparatos
eléctricos que requieren distinta corriente para funcionar.
- Cada aparato eléctrico presenta a su vez un interruptor y puede prenderse o apagarse
independientemente del resto.
Características generales
● La intensidad de corriente que recorre el circuito es la misma en todos los
componentes.
● La suma de las caídas de tensión es igual a la tensión aplicada. En la figura 1, se
encuentran conectados en serie tres resistencias iguales. El voltaje para cada una
es un tercio del voltaje total. En la figura 2 el voltaje que atraviesa la resistencia es
proporcional a la resistencia de la unidad. En cada caso, la suma de los voltajes de
los dispositivos individuales es igual al voltaje total.
● La resistencia equivalente del circuito es la suma de las resistencias que lo
componen.
● La resistencia equivalente es mayor que la mayor de las resistencias del circuito.
Desventaja
La principal desventaja de este circuito radica en que si se rompe algún elemento de los que
conforman el circuito, o hay algún falso contacto, se interrumpe la circulación de la corriente
eléctrica y el circuito se abrirá.

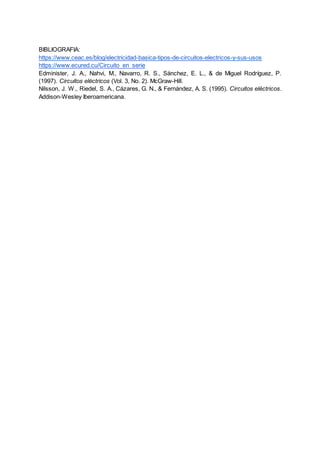

4. BIBLIOGRAFIA:
https://www.ceac.es/blog/electricidad-basica-tipos-de-circuitos-electricos-y-sus-usos
https://www.ecured.cu/Circuito_en_serie
Edminister, J. A., Nahvi, M., Navarro, R. S., Sánchez, E. L., & de Miguel Rodríguez, P.
(1997). Circuitos eléctricos (Vol. 3, No. 2). McGraw-Hill.
Nilsson, J. W., Riedel, S. A., Cázares, G. N., & Fernández, A. S. (1995). Circuitos eléctricos.
Addison-Wesley Iberoamericana.
