1. CIRCUITOS ELECTRICOS

2. Que es un Circuito Eléctrico?
Es un conjunto de elementos conectados eléctricamente entre si, por el cual
circula una corriente eléctrica, que permite el paso de electrones por medio del
conductor y los elementos que lo componen, siempre que el circuito sea
cerrado.
Existen Circuitos Cerrados, son los que permiten el flujo permanente de la
corriente.
Circuitos Abiertos que son los que interrumpen el paso de la corriente,
generalmente mediante un interruptor.

3. Características de circuitos eléctricos
Se caracterizan por que la corriente se desplaza dentro de un circuito
preestablecido.
Incluye elementos eléctricos, como resistencias, inductancias, condensadores,
fuentes o cualquier otro componente electrónico.

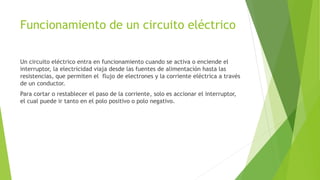

4. Funcionamiento de un circuito eléctrico
Un circuito eléctrico entra en funcionamiento cuando se activa o enciende el
interruptor, la electricidad viaja desde las fuentes de alimentación hasta las
resistencias, que permiten el flujo de electrones y la corriente eléctrica a través
de un conductor.
Para cortar o restablecer el paso de la corriente, solo es accionar el interruptor,
el cual puede ir tanto en el polo positivo o polo negativo.

5. Para que son utilizados los circuitos
eléctricos?
Son utilizados para diferentes funciones como:
 Producir luz
 Generar calor
 Permitir el flujo de corriente eléctrica
 Crear movimiento
 Producir ondas electromagnéticas
 Generar señales eléctricas en diferentes dispositivos

6. Tipos de circuitos eléctricos
 Circuito Receptor
 Circuito en Serie
 Circuito Paralelo
 Circuitos Mixtos
 Circuito Conmutado
 Circuito Corriente Directa o Continua (CD-CC)
 Circuito Corriente Alterna (CA)

7. Definición
 Circuito Receptor: Son aquellos donde solo se conecta el circuito un solo receptor
como bombillo, timbre, etc.
 Circuito en Serie: Son donde los receptores se conectan uno seguido del otro.
 Circuito Paralelo: Son los circuitos donde los receptores se conectan todas las
entradas por un lado y las salidas por el otro.
 Circuito Mixto: Son una combinación de los circuitos serie y paralelo.
 Circuito Conmutado: Son los que permiten encender una o varias lámparas o
receptores desde 2 o mas puntos diferentes.
 Circuito Corriente Directa o Continua: El Flujo de electricidad es continuo, la
carga eléctrica se transporta siempre en el mimo sentido.
 Circuito corriente Alterna: Varían su flujo de energía y cambian el sentido en que
viaja la electricidad.

8. Diagramas de Circuitos
CIRCUITO MIXTO
CIRCUITO RECEPTOR
CIRCUITO CONMUTADO
CIRCUITO CD--CA

9. Componentes de un circuito eléctrico
 Generador: Es la fuente de energía, produce y mantiene la corriente en el
circuito.
 Pila y Baterías: Generadores de corriente continua.
 Dinamos y Alternadores: Los dinamos generadores de corriente continua y los
alternadores de corriente alterna.
 Conductor: Es por donde circula la corriente de un elemento a otro del circuito,
son de cobre o aluminio.
 Receptores: Transforman la energía eléctrica que les llega en otro tipo de
energía, ejemplo una lámpara transforma la energía en luz o luminosa.
 Elementos de mando o control: Interrumpen o permiten el paso de la corriente a
través del circuito, entro estos están el interruptor, el pulsador, conmutadores.
 Elementos de protección: Protegen el circuito y las personas cuando hay peligro
por que la corriente es elevada y puede ocasionar accidentes o dañar los
elementos del circuito, como son disyuntores, fusibles.

10. Símbolos del los elementos mas
utilizados en un circuito eléctrico

11. Como construir un circuito eléctrico
simple
Primero se debe contar con los materiales como son, cable o conductor, generador o pila, lámpara y un
interruptor.
Siga los pasos y tome como referencia la imagen
1. Corte 3 cables de diferentes colores, 2 para positivo y 1 para negativo.
2. Una un extremo del cable al borne positivo del generador o batería y el otro a un extremo al sócalo
o plafón del bombillo.
3. Con otro cable una un extremo al borne negativo de la pila y el otro a un borne del interruptor.
4. Una el otro cable al otro lado del interruptor y el otro al sócate del bombillo.
5. Por ultimo instale en bombillo en el sócate y pruebe el circuito para verifica que encienda.
