El documento habla sobre conceptos básicos de electricidad y electrónica como el código de colores para componentes electrónicos, qué es una protoboard y una tarjeta Arduino, incluyendo sus partes y usos. La autora realizó dos talleres prácticos y concluyó la importancia de comprender el funcionamiento de aparatos electrónicos para poder solucionar problemas. Incluyó enlaces a su blog y bibliografías.

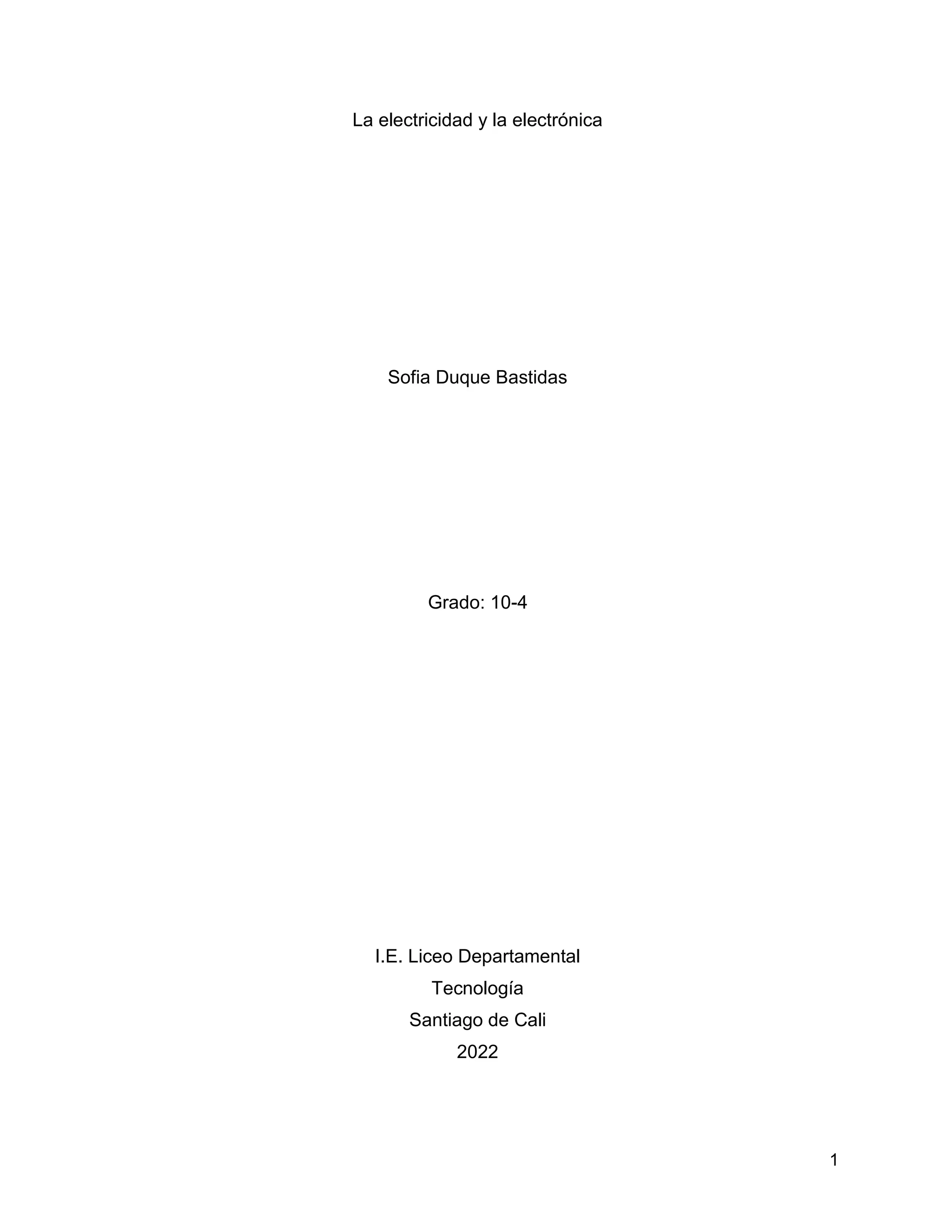

1. La electricidad y la electrónica
Sofia Duque Bastidas
Grado: 10-4
I.E. Liceo Departamental
Tecnología
Santiago de Cali
2022
1

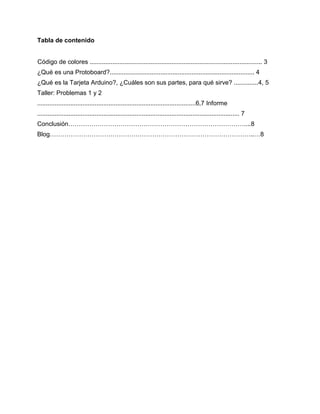

2. Tabla de contenido
Código de colores ................................................................................................... 3
¿Qué es una Protoboard?................................................................................... 4
¿Qué es la Tarjeta Arduino?, ¿Cuáles son sus partes, para qué sirve? ..............4, 5
Taller: Problemas 1 y 2
...........................................................................................6,7 Informe
.................................................................................................................... 7
Conclusión…………………………………………………………………………....8
Blog……………………………………………………………………………………..…8

3. 2

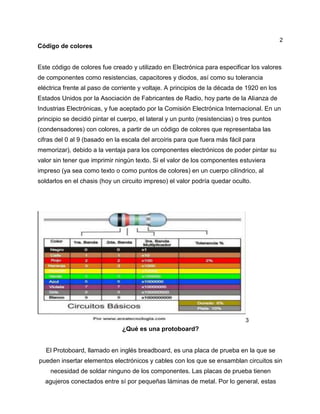

Código de colores
Este código de colores fue creado y utilizado en Electrónica para especificar los valores
de componentes como resistencias, capacitores y diodos, así como su tolerancia
eléctrica frente al paso de corriente y voltaje. A principios de la década de 1920 en los
Estados Unidos por la Asociación de Fabricantes de Radio, hoy parte de la Alianza de
Industrias Electrónicas, y fue aceptado por la Comisión Electrónica Internacional. En un
principio se decidió pintar el cuerpo, el lateral y un punto (resistencias) o tres puntos
(condensadores) con colores, a partir de un código de colores que representaba las
cifras del 0 al 9 (basado en la escala del arcoíris para que fuera más fácil para
memorizar), debido a la ventaja para los componentes electrónicos de poder pintar su
valor sin tener que imprimir ningún texto. Si el valor de los componentes estuviera
impreso (ya sea como texto o como puntos de colores) en un cuerpo cilíndrico, al
soldarlos en el chasis (hoy un circuito impreso) el valor podría quedar oculto.
3
¿Qué es una protoboard?
El Protoboard, llamado en inglés breadboard, es una placa de prueba en la que se
pueden insertar elementos electrónicos y cables con los que se ensamblan circuitos sin
necesidad de soldar ninguno de los componentes. Las placas de prueba tienen
agujeros conectados entre sí por pequeñas láminas de metal. Por lo general, estas

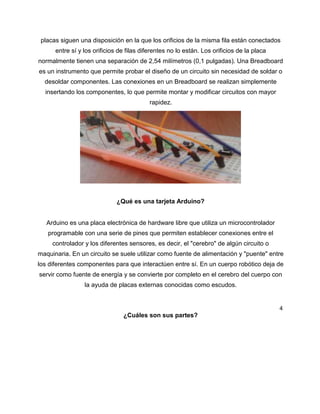

4. placas siguen una disposición en la que los orificios de la misma fila están conectados
entre sí y los orificios de filas diferentes no lo están. Los orificios de la placa
normalmente tienen una separación de 2,54 milímetros (0,1 pulgadas). Una Breadboard
es un instrumento que permite probar el diseño de un circuito sin necesidad de soldar o
desoldar componentes. Las conexiones en un Breadboard se realizan simplemente
insertando los componentes, lo que permite montar y modificar circuitos con mayor
rapidez.
¿Qué es una tarjeta Arduino?
Arduino es una placa electrónica de hardware libre que utiliza un microcontrolador
programable con una serie de pines que permiten establecer conexiones entre el
controlador y los diferentes sensores, es decir, el "cerebro" de algún circuito o
maquinaria. En un circuito se suele utilizar como fuente de alimentación y "puente" entre
los diferentes componentes para que interactúen entre sí. En un cuerpo robótico deja de
servir como fuente de energía y se convierte por completo en el cerebro del cuerpo con
la ayuda de placas externas conocidas como escudos.
4

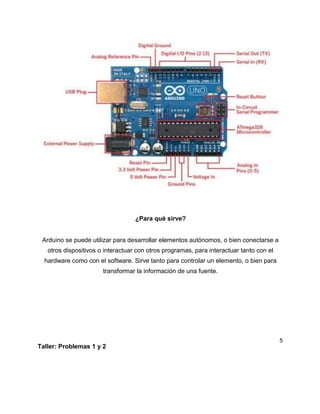

¿Cuáles son sus partes?

5. ¿Para qué sirve?
Arduino se puede utilizar para desarrollar elementos autónomos, o bien conectarse a
otros dispositivos o interactuar con otros programas, para interactuar tanto con el
hardware como con el software. Sirve tanto para controlar un elemento, o bien para
transformar la información de una fuente.
5

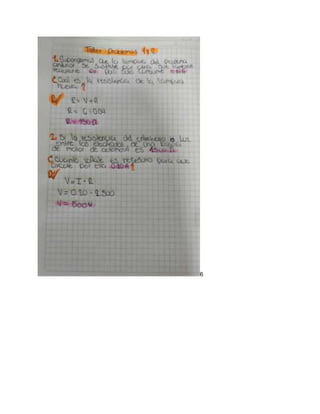

Taller: Problemas 1 y 2

6. 6

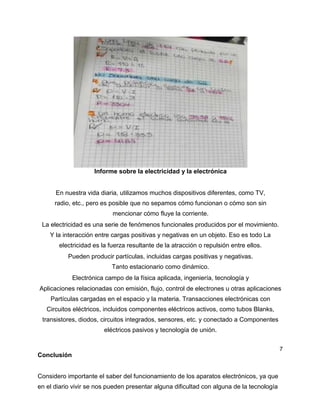

7. Informe sobre la electricidad y la electrónica
En nuestra vida diaria, utilizamos muchos dispositivos diferentes, como TV,
radio, etc., pero es posible que no sepamos cómo funcionan o cómo son sin
mencionar cómo fluye la corriente.
La electricidad es una serie de fenómenos funcionales producidos por el movimiento.
Y la interacción entre cargas positivas y negativas en un objeto. Eso es todo La
electricidad es la fuerza resultante de la atracción o repulsión entre ellos.
Pueden producir partículas, incluidas cargas positivas y negativas.
Tanto estacionario como dinámico.
Electrónica campo de la física aplicada, ingeniería, tecnología y
Aplicaciones relacionadas con emisión, flujo, control de electrones u otras aplicaciones
Partículas cargadas en el espacio y la materia. Transacciones electrónicas con
Circuitos eléctricos, incluidos componentes eléctricos activos, como tubos Blanks,
transistores, diodos, circuitos integrados, sensores, etc. y conectado a Componentes
eléctricos pasivos y tecnología de unión.
7
Conclusión
Considero importante el saber del funcionamiento de los aparatos electrónicos, ya que
en el diario vivir se nos pueden presentar alguna dificultad con alguna de la tecnología

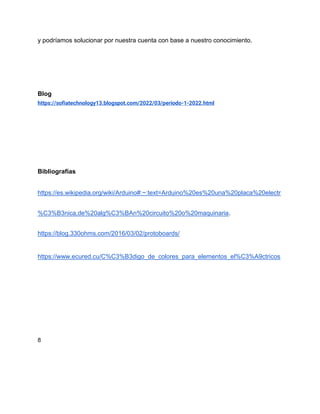

8. y podríamos solucionar por nuestra cuenta con base a nuestro conocimiento.
Blog
https://sofiatechnology13.blogspot.com/2022/03/periodo-1-2022.html
Bibliografías
https://es.wikipedia.org/wiki/Arduino#:~:text=Arduino%20es%20una%20placa%20electr
%C3%B3nica,de%20alg%C3%BAn%20circuito%20o%20maquinaria.
https://blog.330ohms.com/2016/03/02/protoboards/
https://www.ecured.cu/C%C3%B3digo_de_colores_para_elementos_el%C3%A9ctricos
