La placa base es la plataforma central de un ordenador a la que se conectan todos los componentes. Incluye tarjetas de expansión, buses, chips y el chipset, que gestiona los periféricos y la transferencia de datos. El microprocesador controla todas las operaciones. La memoria incluye RAM para almacenar datos temporalmente, memoria caché para acelerar el procesador, y ROM para iniciar el sistema.

1. La Placa Base
Chipset
y
Microprocesador

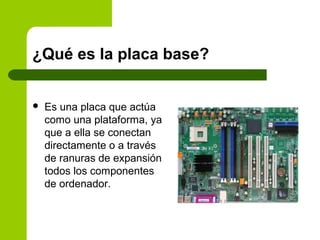

2. ¿Qué es la placa base?
 Es una placa que actúa
como una plataforma, ya
que a ella se conectan
directamente o a través
de ranuras de expansión
todos los componentes
de ordenador.

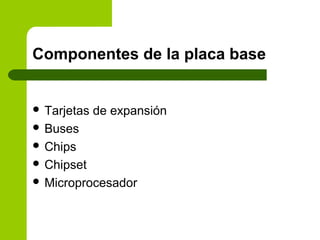

3. Componentes de la placa base
 Tarjetas de expansión
 Buses
 Chips
 Chipset
 Microprocesador

4. Componentes 1.1.
 Tarjetas de expansión: Son una placas que se introducen en
las ranuras de expansión y que permiten conectar distintos
periféricos exteriores al ordenador.
 Buses: Son los canales por los que circula toda la información
del ordenador, cada uno de los cuales transmite diferente
información.
 Chips: Fabricados con una lámina de silicio sobre la que sen
encuentran millones de pistas electrónicas que forman
circuitos. Cubiertos por una carcasa de plástico , dejando al
exterior solamente unos pines para conectarse. Cada uno
realiza una tarea concreta.

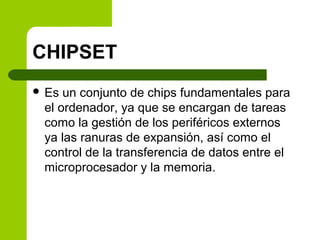

5. CHIPSET
 Es un conjunto de chips fundamentales para
el ordenador, ya que se encargan de tareas
como la gestión de los periféricos externos
ya las ranuras de expansión, así como el
control de la transferencia de datos entre el
microprocesador y la memoria.

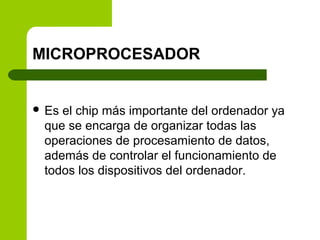

6. MICROPROCESADOR
 Es el chip más importante del ordenador ya
que se encarga de organizar todas las
operaciones de procesamiento de datos,
además de controlar el funcionamiento de
todos los dispositivos del ordenador.

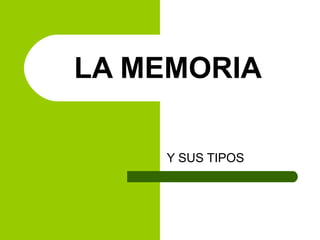

7. LA MEMORIA
Y SUS TIPOS

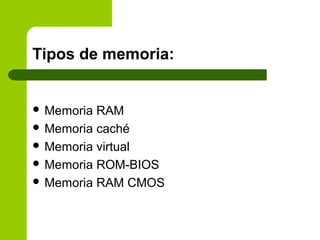

8. Tipos de memoria:
 Memoria RAM
 Memoria caché
 Memoria virtual
 Memoria ROM-BIOS
 Memoria RAM CMOS

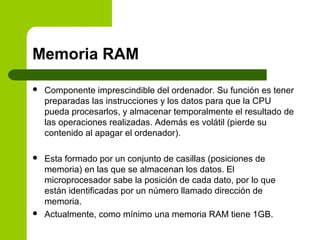

9. Memoria RAM
 Componente imprescindible del ordenador. Su función es tener
preparadas las instrucciones y los datos para que la CPU
pueda procesarlos, y almacenar temporalmente el resultado de
las operaciones realizadas. Además es volátil (pierde su
contenido al apagar el ordenador).
 Esta formado por un conjunto de casillas (posiciones de
memoria) en las que se almacenan los datos. El
microprocesador sabe la posición de cada dato, por lo que
están identificadas por un número llamado dirección de
memoria.
 Actualmente, como mínimo una memoria RAM tiene 1GB.

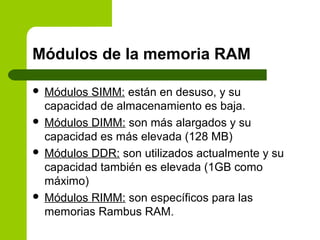

10. Módulos de la memoria RAM
 Módulos SIMM: están en desuso, y su
capacidad de almacenamiento es baja.
 Módulos DIMM: son más alargados y su
capacidad es más elevada (128 MB)
 Módulos DDR: son utilizados actualmente y su
capacidad también es elevada (1GB como
máximo)
 Módulos RIMM: son específicos para las
memorias Rambus RAM.

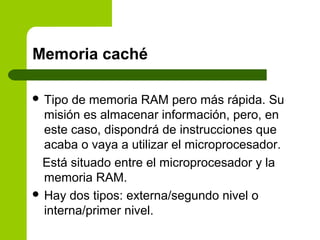

11. Memoria caché
 Tipo de memoria RAM pero más rápida. Su
misión es almacenar información, pero, en
este caso, dispondrá de instrucciones que
acaba o vaya a utilizar el microprocesador.
Está situado entre el microprocesador y la
memoria RAM.
 Hay dos tipos: externa/segundo nivel o
interna/primer nivel.

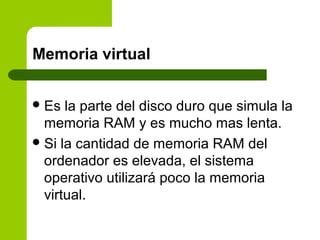

12. Memoria virtual
Es la parte del disco duro que simula la
memoria RAM y es mucho mas lenta.
Si la cantidad de memoria RAM del
ordenador es elevada, el sistema
operativo utilizará poco la memoria
virtual.

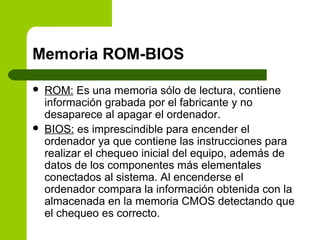

13. Memoria ROM-BIOS
 ROM: Es una memoria sólo de lectura, contiene
información grabada por el fabricante y no
desaparece al apagar el ordenador.
 BIOS: es imprescindible para encender el
ordenador ya que contiene las instrucciones para
realizar el chequeo inicial del equipo, además de
datos de los componentes más elementales
conectados al sistema. Al encenderse el
ordenador compara la información obtenida con la
almacenada en la memoria CMOS detectando que
el chequeo es correcto.

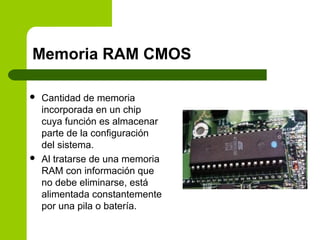

14. Memoria RAM CMOS
 Cantidad de memoria
incorporada en un chip
cuya función es almacenar
parte de la configuración
del sistema.
 Al tratarse de una memoria
RAM con información que
no debe eliminarse, está
alimentada constantemente
por una pila o batería.
