Presentación sobre el hardware de un ordenador.

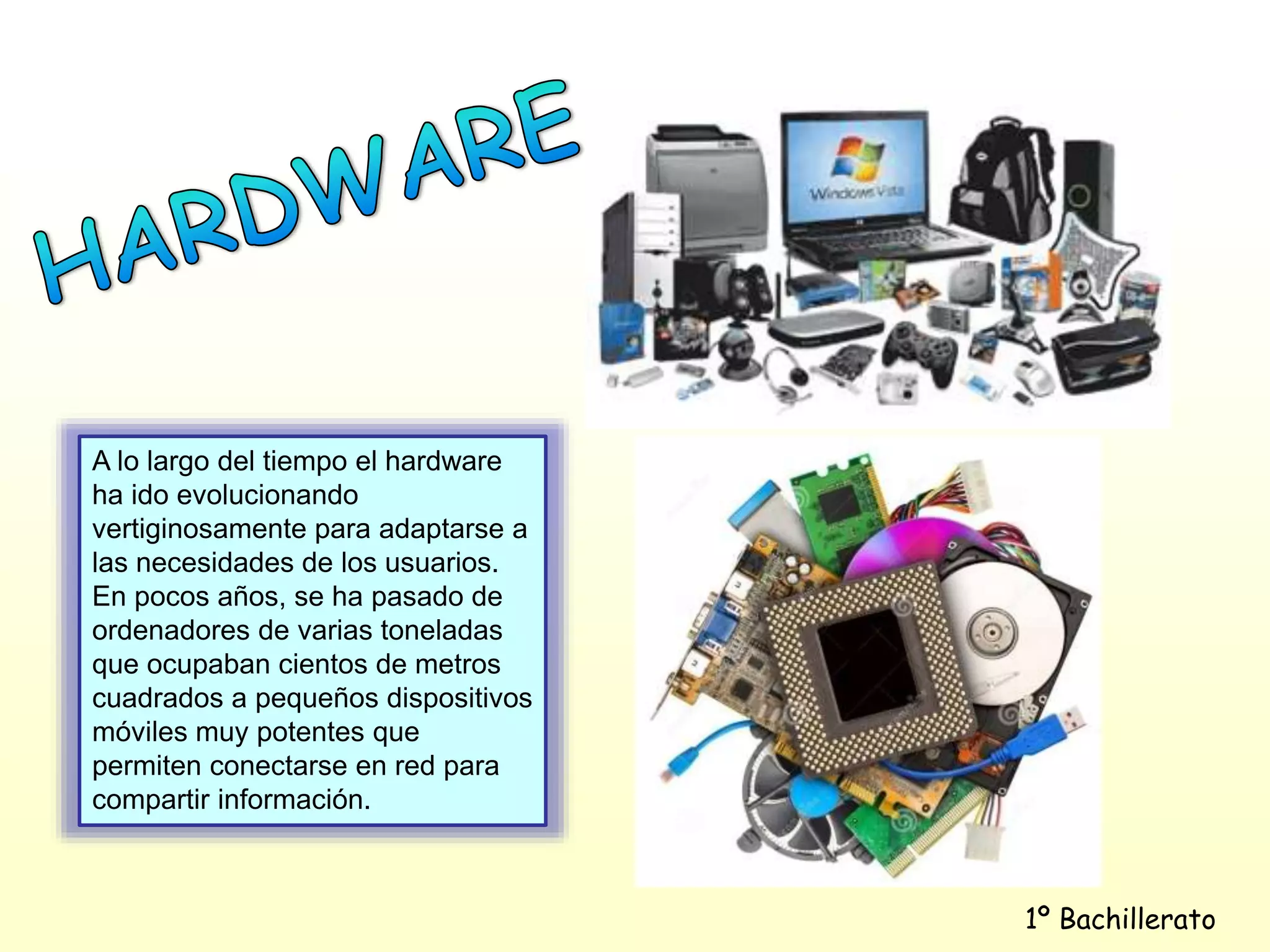

1. A lo largo del tiempo el hardware
ha ido evolucionando
vertiginosamente para adaptarse a
las necesidades de los usuarios.
En pocos años, se ha pasado de
ordenadores de varias toneladas
que ocupaban cientos de metros
cuadrados a pequeños dispositivos
móviles muy potentes que
permiten conectarse en red para
compartir información.
1º Bachillerato

2. EL HARDWARE DEL ORDENADOR
Componentes físicos tecnológicos que constituyen el ordenador o interactúan
con él. Se pueden clasificar:
HARDWARE BÁSICO:
Dispositivos necesarios para que el ordenador pueda iniciarse y funcione.
Destacamos el microprocesador, fuente de alimentación, placa base, buses
(cables de comunicación), memoria central, monitor y teclado.
HARDWARE COMPLEMENTARIO:
Formado por dispositivos que requieren un mejor uso del ordenador pero no
son vitales para su funcionamiento. Ej impresora, unidades de
almacenamiento, micrófono, scaner, etc…

3. PLACA BASE
Es el soporte donde se conectan todos los componentes que constituyen el ordenador. Esta
compuesta por una serie de circuitos integrados (buses), entre los que está situado el
“chipset”, que sirve como centro de conexión entre le microprocesador, la memoria de
acceso aleatoria (RAM), las ranuras de expansión y otros dispositivos periféricos. Contiene
los conectores que se unen a la fuente de alimentación que son necesarios para alimentar
los circuitos.
Las placas base actuales incorporan muchos dispositivos multimedia y de red integrados.
(Ej tarjeta gráfica, tarjeta de red, tarjeta de sonido, controladores de discos duros).
Ranura de
tarjeta gráfica
(PCI, AGP,
PCIexpress)
Tarjeta gráfica
Puertos de
conexión

5. MICROPROCESADOR
El microprocesador (CPU) es el chip principal del ordenador, se dice que es el auténtico
cerebro del ordenador.
El microprocesador se coloca en la placa base, en un
zócalo preparado especialmente que tiene tantos
agujeros como patas tiene el microprocesador, colocados
de tal forma que cada pata del chip entra exactamente
en el agujero del zócalo.
¿Cómo es físicamente?
Esta formado por una fina lámina de silicio sobre la
que se encuentran millones de circuitos electrónicos
(millones de transistores) formando circuitos.
Exteriormente va recubierto por una cápsula de
cerámica o plástico que lo protege y en su parte
inferior dispone de cientos de patas (pines) que
sirven para conectarlos con el resto de
componentes del ordenador.
¿Dónde se encuentra?
Como consecuencia del funcionamiento de los
millones de transistores que hay en el interior se
calienta mucho, por eso lleva incorporado un sistema
de refrigeración formado por un disipador y un
ventilador que elimina el exceso de calor absorbido
por el disipador.

6. ¿Cuál es la función de un microprocesador?
Se encarga de recibir toda la información proveniente de los periféricos de entrada,
de realizar todas las operaciones de procesamiento de datos (operación aritmético-
lógica, de control y de comunicación) y de enviar los resultados a los periféricos de
salida.
Un microprocesador se compone de varias partes, que las resumimos:
Unidad aritmético – lógica.
Unidad de control.
Para que la CPU pueda procesar un dato, debe conocer tanto las instrucciones del
proceso (se las proporciona el programa que se esté utilizando) como el propio dato.
Toda esta información debe estar disponible en la memoria. El resultado de procesar el
dato es enviado por la CPU, a la memoria RAM, desde donde podrá distribuirse a los
restantes dispositivos (monitor, altavoz, impresora, etc)
¿Quién marca el ritmo de trabajo del microprocesador?
Es el “reloj”. Es un dispositivo que mide la velocidad del PC.
La velocidad se mide Hz (medida de frecuencia), 1Hz equivale a un ciclo (operación)
en 1 segundo, el reloj emite un pulso eléctrico.
Pero como esta velocidad es muy pequeña utilizamos los múltiplos, actualmente los
microprocesadores funcionan a velocidades de 1,5 y 3,5 GHz
3,5 GHz = 3.500.000.000 pulsos en un segundo

7. EJERCICIOS:
1. ¿Qué es un bus? ¿Por qué está constituido?
2. Conoce tu placa base a través del programa Speccy de Piriform y anota los datos de
fabricante, modelo, chipset. (Ejecuta cmd: wmic baseboard get product,Manufacturer,
version,serialnumber)
3. Las características de un microprocesador están en función de unos parámetros,
averígualos y después obtén esa información del microprocesador que tiene tu PC
4. La velocidad de diferentes componentes en un ordenador (procesador, buses, RAM,etc)
se mide en hercios. ¿Cuántas operaciones por segundo sería capaz de ejecutar un
procesador que funciona a 5 GHz?

8. MEMORIA CENTRAL
La memoria es un componente esencial en los ordenadores. En un ordenador hay varias
memorias, de diferentes tipos y con distintas funciones: memoria RAM, memoria
Caché, memoria ROM, etc.
MEMORIA RAM
¿Cómo es físicamente?
La memoria RAM está formada por varios circuitos
integrados (chips) que están soldados en una placa de
plástico. El conjunto recibe el nombre de “módulo de
memoria RAM”
¿Cuál es su función?
El microprocesador de un ordenador trabaja continuamente con una gran cantidad de
información. Para procesarla y obtener un producto útil, necesita almacenar
temporalmente datos (números, fechas, letras, etc.) y programas (instrucciones que le
indican que hacer con estos datos). Para ello se utiliza la memoria RAM.
Cuando se abre un programa (un procesador de texto, un videojuego, etc.), éste se
carga en la memoria RAM. Por esta razón, es muy importante que el ordenador tenga
suficiente RAM, si no, no podrá abrir los programas necesarios a la vez o funcionarán
muy lentamente.
El contenido de la memoria RAM se modifica constantemente, se borran los datos ya
utilizados y se guardan otros nuevos. Si apagamos el ordenador, la información
almacenada en la RAM desaparece, se pierde. Se dice que es una memoria volátil.

9. MEMORIA CACHÉ
MEMORIA VIRTUAL.
Es un tipo de memoria RAM mucho más rápida que la convencional. Como cualquier
memoria RAM, su misión es almacenar información, pero, en este caso, la memoria
caché dispondrá de las instrucciones o los datos que acaba de utilizar, o vaya a utilizar
el microprocesador. Esta memoria esta situada entre el microprocesador y la memoria
RAM, para agilizar la transferencia de información entre ellos.
Existen dos tipos de memoria caché: la denominada caché externa o de segundo nivel,
situada en la placa base y descrita anteriormente, y la caché interna o de primer nivel
que está situada en el interior del micro y es aún más cara que la externa, motivo por
el que la cantidad es menor.
La memoria caché resulta mucho más cara que la memoria RAM, por este motivo, los
ordenadores solo disponen de una pequeña cantidad alrededor de 1MB
Todos los sistemas operativos utilizan parte del disco duro para simular memoria
RAM y aumentar así la memoria total del ordenador. A esta memoria se la conoce,
como memoria virtual. Esta memoria por estar en el disco duro es mucho más lenta
que la memoria RAM, por eso conviene que el sistema la utilice poco.

10. Ejercicio 2: Aumentamos la
memoria virtual. ( por
defecto tiene asignado un
valor que se puede
incrementar para
determinadas aplicaciones.
A continuación aprendemos a
aumentar la memoria virtual
Compara la cantidad de memoria
virtual de tu equipo con la memoria
RAM del mismo, ¿Qué diferencia
existe?

11. MEMORIA RAM-CMOS
MEMORIA ROM-BIOS
Este tipo de memoria es de solo lectura, es decir, no se puede escribir en ella.
Contiene información grabada por el fabricante, que no desaparece al desconectar el
ordenador.
La BIOS es imprescindible para la puesta en funcionamiento del ordenador, ya que
contiene instrucciones para realizar el chequeo inicial del equipo, además de datos
técnicos de los componentes más elementales conectados en el sistema.
Cuando se arranca un ordenador, la BIOS chequea, en este orden, los siguientes
componentes: la CPU, el bus de sistema para comprobar que todos los periféricos
funcionan correctamente, el reloj del sistema, la memoria RAM, el teclado y las
unidades de disco. Si todo es correcto comenzará a cargarse el sistema operativo.
Es una cantidad de memoria incorporada en un chip de la placa base cuya función
es almacenar parte de la configuración del sistema: información del reloj (fecha
y hora) y datos de configuración de los periféricos no controlados ni chequeados
por la BIOS.
Al tratarse de una memoria RAM, y puesto que contiene información que no debe
eliminarse al apagar el ordenador, la memoria CMOS está alimentada
constantemente por una pila o batería.

12. PERIFÉRICOS
 DE ENTRADA:
 DE SALIDA:
Permite mover el cursor en diferentes puntos de las
interfaces gráficas. Al presionar sus botones es posible
efectuar ciertas acciones. Los dos tipos mas utilizados
son: ópticos y los láser.
Permite introducir datos en el ordenador, escribiéndolos
en el teclado y generando un archivo digital. Existen
diferente tipos de teclados y algunos incluyen accesorios
como lector de tarjetas.
Convierte documentos de papel (textos,
imágenes, etc.) en archivos digitales que se
pueden utilizar directamente por el ordenador
Muestra a través de una
pantalla información
generada por el
ordenador. Algunas de
las características mas
importantes son: Tamaño,
resolución, calidad de
imagen, frecuencia y
conectores.
Permite imprimir en papel u
otros soportes la información
generada por el ordenador.
Las hay láser, de inyección de
tinta, 3D.
Producen los sonidos del
ordenador. Se comunican con
el microprocesador mediante
la tarjeta de sonido.

13. Ejercicio 3:
¿Qué otros periféricos de entrada y salida conoces? Explícalos brevemente.
Existen diferentes variantes del escáner: Escáner 3D, escáner biométrico y los
lectores de códigos de barras y códigos QR. Averigua cuales su función y pon un
ejemplo en el cual los utilicemos.
¿Qué es un software de reconocimiento de caracteres? ¿has utilizado alguna vez
alguno? ¿Cuál? ¿Cuál es tu valoración?
Si tienes la posibilidad, utiliza tu teléfono para escanear los siguientes código QR y
descifrar la información que contiene
Usando alguna aplicación web, crea un código QR para transmitir a una información .
(Utiliza esta dirección: http://www.codigos-qr.com/generador-de-codigos-qr/)
Averigua sobre la tecnología de funcionamiento, ventajas y desventajas de las
impresoras de inyección de tinta y las impresoras láser.
Define las impresoras 3D y como esta siendo su evolución.
Haz una relación con los diferentes puertos de comunicación, añade la imagen de
cada uno y su tasa de transferencia aproximada.

14. UNIDADES DE ALMACENAMIENTO.
Los dispositivos de almacenamiento son elementos que permiten guardar la
información con la que trabaja el ordenador, tanto datos como resultados. También
pueden almacenar temporal o permanentemente programas y procesos.
EJEMPLOS:
DISCOS DUROS: permite almacenar de forma masiva, en un soporte
magnético, aplicaciones y archivos utilizados por el ordenador. Capacidad
llega al terabyte. En la estructura de un disco magnético se puede
diferenciar: caras, pistas, sectores y cilindros. Dependiendo de la tecnología
utilizada para la transferencia de datos, los discos pueden ser IDE, SCSI,
SATA, SAS.
DISCOS ÓPTICOS: permiten guardar la información utilizando luz láser.
Son los conocidos CD-ROM, DVD, Blu-ray. Capacidad varios GB.
MEMORIA FLASH: memoria externa de almacenamiento para guardar
la información de forma permanente. Capacidad de almacenamiento
varios GB. Las más empleadas son las memorias USB y las tarjetas de
memorias.

15. Ejercicio 4:
Definición de disco duro y sus partes. (imagen)
Crea una tabla comparativa sobre los diferentes discos ópticos que incluya los
siguientes parámetros: nombre, foto, capacidad, precio, fecha en que surgió y capas.
¿Conoces los discos MiniCD y MiniDVD? Si no es así, busca información sobre sus
características y aplicaciones.
Los últimos dispositivos que han aparecido en el mercado son las Unidades de estado
sólido. Haz un estudio comparativo entre las ventajas y limitaciones de las unidades de
estado sólido frente a los discos duros mecánicos. Algunos parámetros que debes
mencionar son su velocidad, latencia, ruido, consumo de energía, resistencia, capacidad
y precio.
Existen una amplia gama de dispositivos que no son ordenadores, pero tienen una
arquitectura similar. Averigua sobre los siguientes dispositivos y anota alguna
funcionalidad; sistemas de domótica, televisiones inteligentes y los relojes
inteligentes.
Utiliza YouTube para visualizar la experiencia de utilizar las gafas de Google. ¿Qué
aplicaciones suelen tener?

16. ¿Qué sistemas de numeración existen?
• Sistema decimal
El sistema de numeración que se utiliza habitualmente es el decimal, formado por
10 dígitos. El valor de cada dígito esta asociado al de una potencia de base 10
(nº que coincide con la cantidad de dígitos) y a un exponente igual a la posición
que ocupa el dígito (contando desde la derecha y empezando por el 0)
Por ejemplo el valor del número 6.259 se puede calcular como:
6*103 + 2*102 + 5*101 + 9*100 = 6.259
• Sistema binario
El sistema de numeración esta formado por 2 dígitos. El valor de cada dígito esta
asociado al de una potencia de base 2 (tal y como ocurría con el sist. Decimal,
que coincide con la cantidad de dígitos) y a un exponente igual a la posición que
ocupa el dígito (contando desde la derecha y empezando por el 0)
Por ejemplo el valor del número 11011 se puede calcular como:
1*24 + 1*23 + 0*22 + 1*21 + 1*20 = 16+8+0+2+1=27
•Conversión de un número decimal-binario y viceversa.

17. Carácteres especiales Carácteres imprimibles
Nombre Dec Hex Car. Dec Hex Car. Dec Hex Car. Dec Hex Car.
Nulo 0 00 NUL 32 20 Espacio 64 40 @ 96 60 `
Inicio de cabecera 1 01 SOH 33 21 ! 65 41 A 97 61 a
Inicio de texto 2 02 STX 34 22 " 66 42 B 98 62 b
Fin de texto 3 03 ETX 35 23 # 67 43 C 99 63 c
Fin de transmisión 4 04 EOT 36 24 $ 68 44 D 100 64 d
Investigación 5 05 ENQ 37 25 % 69 45 E 101 65 e
Reconocimiento 6 06 ACK 38 26 & 70 46 F 102 66 f
Campanilla (Pitido) 7 07 BEL 39 27 ' 71 47 G 103 67 g
Espacio Atras 8 08 BS 40 28 ( 72 48 H 104 68 h
Tabulador horizontal 9 09 HT 41 29 ) 73 49 I 105 69 i
Salto de línea 10 0A LF 42 2A * 74 4A J 106 6A j
Tabulador vertical 11 0B VT 43 2B + 75 4B K 107 6B k
Salto de página 12 0C FF 44 2C , 76 4C L 108 6C l
Retorno de carro 13 0D CR 45 2D - 77 4D M 109 6D m
Alternar fuera 14 0E SO 46 2E . 78 4E N 110 6E n
Alternar dentro 15 0F SI 47 2F / 79 4F O 111 6F o
Escape línea de datos 16 10 DLE 48 30 0 80 50 P 112 70 p
Control dispositivo 1 17 11 DC1 49 31 1 81 51 Q 113 71 q
Control dispositivo 2 18 12 DC2 50 32 2 82 52 R 114 72 r
Control dispositivo 3 19 13 DC3 51 33 3 83 53 S 115 73 s
Control dispositivo 4 20 14 DC4 52 34 4 84 54 T 116 74 t
Reconoc. Negativo 21 15 NAK 53 35 5 85 55 U 117 75 u
Sincronismo 22 16 SYN 54 36 6 86 56 V 118 76 v
Fin bloque transmitido 23 17 ETB 55 37 7 87 57 W 119 77 w
Cancelar 24 18 CAN 56 38 8 88 58 X 120 78 x
Fin medio 25 19 EM 57 39 9 89 59 Y 121 79 y
Sustituto 26 1A SUB 58 3A : 90 5A Z 122 7A z
Escape 27 1B ESC 59 3B ; 91 5B [ 123 7B {
Separador archivos 28 1C FS 60 3C < 92 5C 124 7C |
Separador grupos 29 1D GS 61 3D = 93 5D ] 125 7D }
Separador registros 30 1E RS 62 3E > 94 5E ^ 126 7E ~
Separador unidades 31 1F US 63 3F ? 95 5F _ 127 7F DEL
El ordenador
necesita los
datos
codificados, por
tanto todos los
caracteres
(letras,
símbolos, nº)
deben disponer
de su
correspondiente
codificación
binaria. Es decir
un CODIGO DE
CARACTERES,
el más utilizado
es el CODIGO
ASCII

18. UNIDADES DE MEDIDA DE LA
INFORMACIÓN
En los ordenadores la unidad de medida de la información es el “byte”, que
representa un conjunto de 8 caracteres agrupados ó bits , es decir, 0 ó 1
Unidad de medida Equivalencia
1 bit Un 0 ó un 1
1 byte 8 bits
1 kilobyte (Kb) 1024 bytes
1 Megabyte (Mb) 1024 kb
1 giga byte (Gb) 1024 Mb
1 Terabyte (TB) 1024 GB
1 Petabyte (PB) 1024TB
1 Exabyte (EB) 1024 PB

19. Realiza los siguientes ejercicios:
1. ¿Cuántos bytes ocuparía tu nombre completo? ¿Cómo
sería tu nombre de pila en binario?
2. ¿Cuántos caracteres (bytes) podrías almacenar en un
disco de 210Mb?
3. ¿Cuántos disquetes 3 ½, de capacidad 1´44Mb, podrías
copiar en un disco de 2Gb?
4. Expresa los siguientes números binarios en el sistema
decimal: (101110110010111), (10100011),
(1101011001101)
Soluciones: 2) 220.200.960bytes.
3) 1.423 disquetes. 4) 23959 ; 163 ; 6861
