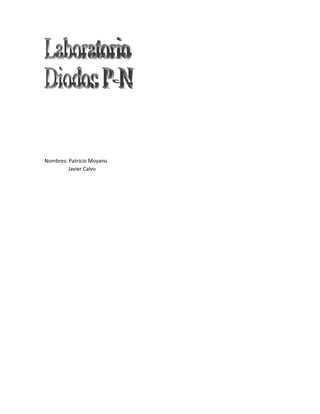

Nombres: Patricio Moyano
         Javier Calvo

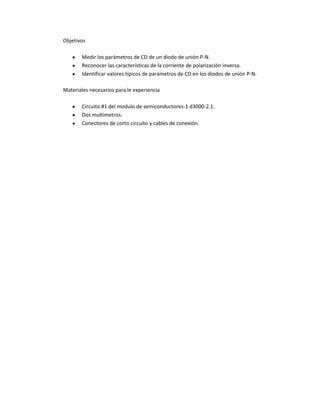

Objetivos

       Medir los parámetros de CD de un diodo de unión P-N.
       Reconocer las características de la corriente de polarización inversa.
       Identificar valores típicos de parámetros de CD en los diodos de unión P-N.

Materiales necesarios para le experiencia

       Circuito #1 del modulo de semiconductores-1 d3000-2.1.
       Dos multimetros.
       Conectores de corto circuito y cables de conexión.
Primera conexión

                Polarización Directa




            Lee la corriente en el multimetro 2y regístrala en la tabla 1.1 y luego grafica.-

Tabla 1.1

   Tabla(mV)               Corriente
      100                    0 µA
      200                     µA
      300                     µA
      400                     µA
      500                     µA
      550                     µA
      600                     µA
      650                     µA
      700                     µA
      750                    mA
      800                    mA
      850                    mA

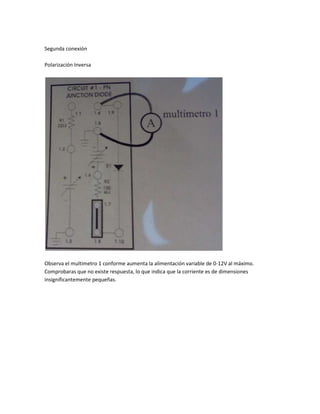

Segunda conexión

Polarización Inversa




Observa el multimetro 1 conforme aumenta la alimentación variable de 0-12V al máximo.
Comprobaras que no existe respuesta, lo que indica que la corriente es de dimensiones
insignificantemente pequeñas.

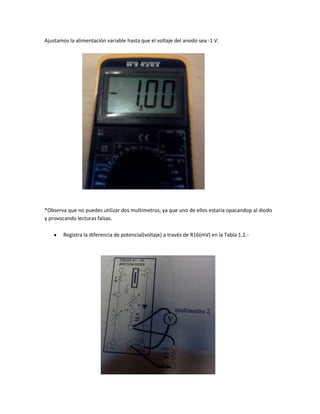

Ajustamos la alimentación variable hasta que el voltaje del anodo sea -1 V.




*Observa que no puedes utilizar dos multimetros, ya que uno de ellos estaría opacandop al diodo
y provocando lecturas falsas.

        Registra la diferencia de potencial(voltaje) a través de R16(mV) en la Tabla 1.2.-

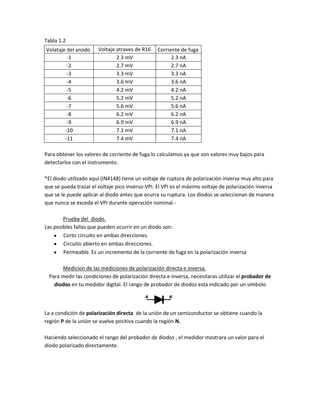

Tabla 1.2
Volataje del anodo     Voltaje atraves de R16    Corriente de fuga
         -1                    2.3 mV                  2.3 nA
         -2                    2.7 mV                  2.7 nA
         -3                    3.3 mV                  3.3 nA
         -4                    3.6 mV                  3.6 nA
         -5                    4.2 mV                  4.2 nA
         -6                    5.2 mV                  5.2 nA
         -7                    5.6 mV                  5.6 nA
         -8                    6.2 mV                  6.2 nA
         -9                    6.9 mV                  6.9 nA
        -10                    7.1 mV                  7.1 nA
        -11                    7.4 mV                  7.4 nA

Para obtener los valores de corriente de fuga lo calculamos ya que son valores muy bajos para
detectarlos con el instrumento.

*El diodo utilizado aquí (IN4148) tiene un voltaje de ruptura de polarización inversa muy alto para
que se pueda trazar el voltaje pico inverso-VPI. El VPI es el máximo voltaje de polarización inversa
que se le puede aplicar al diodo antes que ocurra su ruptura. Los diodos se seleccionan de manera
que nunca se exceda el VPI durante operación nominal.-

        Prueba del diodo.
Las posibles fallas que pueden ocurrir en un diodo son:
        Corto circuito en ambas direcciones.
        Circuito abierto en ambas direcciones.
        Permeable. Es un incremento de la corriente de fuga en la polarización inversa

      Medicion de las mediciones de polarización directa e inversa.
 Para medir las condiciones de polarización directa e inversa, necesitaras utilizar el probador de
   diodos en tu medidor digital. El rango de probador de diodos esta indicado por un símbolo



La a condición de polarización directa de la unión de un semiconductor se obtiene cuando la
región P de la unión se vuelve positiva cuando la región N.

Haciendo seleccionado el rango del probador de diodos , el medidor mostrara un valor para el
diodo polarizado directamente.

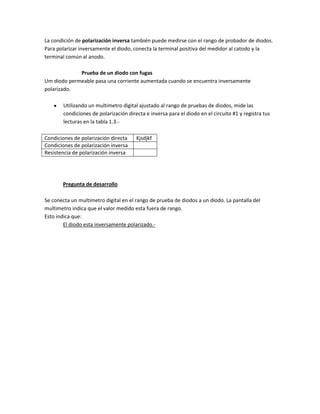

La condición de polarización inversa también puede medirse con el rango de probador de diodos.
Para polarizar inversamente el diodo, conecta la terminal positiva del medidor al catodo y la
terminal común al anodo.

             Prueba de un diodo con fugas
Um diodo permeable pasa una corriente aumentada cuando se encuentra inversamente
polarizado.

        Utilizando un multimetro digital ajustado al rango de pruebas de diodos, mide las
        condiciones de polarización directa e inversa para el diodo en el circuito #1 y registra tus
        lecturas en la tabla 1.3.-

Condiciones de polarización directa     Kjsdjkf
Condiciones de polarización inversa
Resistencia de polarización inversa




       Pregunta de desarrollo

Se conecta un multimetro digital en el rango de prueba de diodos a un diodo. La pantalla del
multimetro indica que el valor medido esta fuera de rango.
Esto indica que:
        El diodo esta inversamente polarizado.-

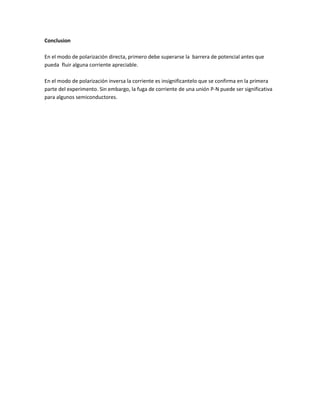

Conclusion

En el modo de polarización directa, primero debe superarse la barrera de potencial antes que
pueda fluir alguna corriente apreciable.

En el modo de polarización inversa la corriente es insignificantelo que se confirma en la primera
parte del experimento. Sin embargo, la fuga de corriente de una unión P-N puede ser significativa
para algunos semiconductores.
