El documento describe un circuito simulado en PROTEUS que contiene una batería, 4 resistencias, un diodo LED y un potenciómetro. Se miden las corrientes en cada rama del circuito y los voltajes en cada componente con el potenciómetro configurado a 0%, 50% y 100%.

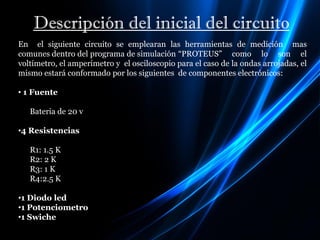

2. Descripción del inicial del circuito
En el siguiente circuito se emplearan las herramientas de medición mas
comunes dentro del programa de simulación “PROTEUS” como lo son el
voltímetro, el amperímetro y el osciloscopio para el caso de la ondas arrojadas, el
mismo estará conformado por los siguientes de componentes electrónicos:
• 1 Fuente
Bateria de 20 v
•4 Resistencias
R1: 1.5 K
R2: 2 K
R3: 1 K
R4:2.5 K
•1 Diodo led
•1 Potenciometro
•1 Swiche

3. Circuito montado en PROTEUS
(Condición Inicial)
El siguiente circuito se ha diseñado extrayendo cada uno de los componente de la biblioteca
del programa de simulación PROTEUS

4. Una vez montado el circuito se pide medir la corriente de cada rama, para
ello se identifican las mismas y de esta forma se anexan un amperímetro DC
en cada una de ellas para determinar dichas corrientes. Cabe destacar que los
amperímetros deben colocarse en serie dentro de cada rama ya identificada.

6. Simulación con potenciómetro al 0%
Valor de la corriente en cada rama
Rama 1
Rama 2
Rama 3
Rama 4
Rama 1: 11.9 mA Rama 2: 1.10 mA Rama 3: 0.63 mA Rama 4: 0.63 mA

7. Simulación con potenciómetro al 50%
Valor de la corriente en cada rama
Rama 1
Rama 3
Rama 2
Rama 4

8. Simulación con potenciómetro al 100%
Valor de la corriente en cada rama
Rama 1
Rama 2
Rama 3
Rama 4
Rama 1: 7.14 mA Rama 2: 1.08 mA Rama 3: 0.62 mA Rama 4: 5.44 mA

10. Simulación con potenciómetro al 0%
Valor de la corriente en cada resistencia
R1: 17.8 V R2: 2.20 V R3: 0.63 V R4: 1.57 V D1: 2.2OV

11. Simulación con potenciómetro al 50%
Valor de la corriente en cada resistencia
R1: 13.4 V R2: 2.17 V R3: 0.63 V R4: 1.55 V D1: 2.17 V

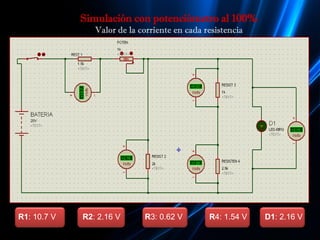

12. Simulación con potenciómetro al 100%
Valor de la corriente en cada resistencia
R1: 10.7 V R2: 2.16 V R3: 0.62 V R4: 1.54 V D1: 2.16 V

14. Simulación con potenciómetro al 0%

16. Simulación con potenciómetro al 50%

18. Simulación con potenciómetro al 100%
