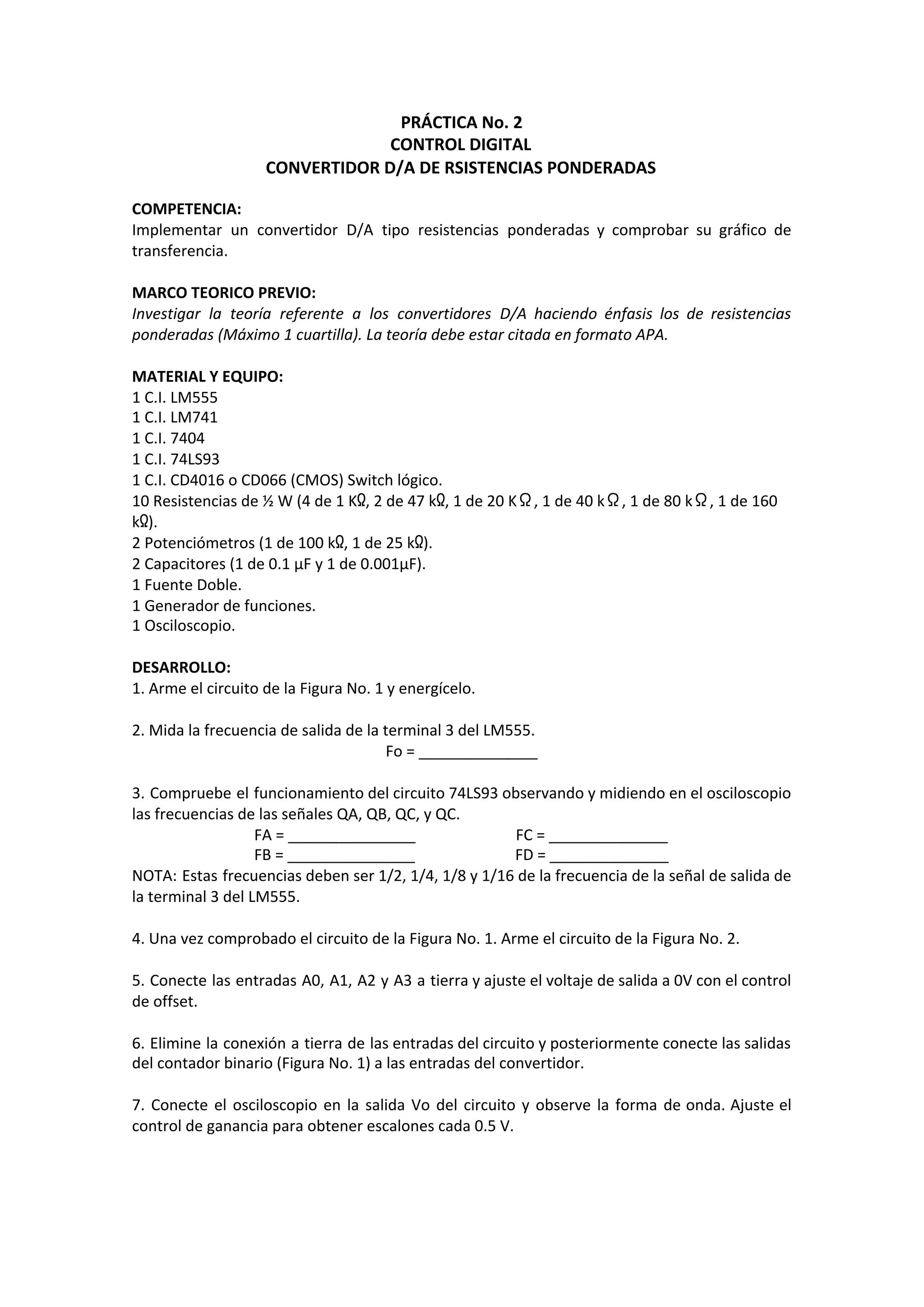

1. PRÁCTICA No. 2
CONTROL DIGITAL
CONVERTIDOR D/A DE RSISTENCIAS PONDERADAS
COMPETENCIA:
Implementar un convertidor D/A tipo resistencias ponderadas y comprobar su gráfico de
transferencia.
MARCO TEORICO PREVIO:
Investigar la teoría referente a los convertidores D/A haciendo énfasis los de resistencias
ponderadas (Máximo 1 cuartilla). La teoría debe estar citada en formato APA.
MATERIAL Y EQUIPO:
1 C.I. LM555
1 C.I. LM741
1 C.I. 7404
1 C.I. 74LS93
1 C.I. CD4016 o CD066 (CMOS) Switch lógico.
10 Resistencias de ½ W (4 de 1 KΩ, 2 de 47 kΩ, 1 de 20 KΩ, 1 de 40 kΩ, 1 de 80 kΩ, 1 de 160
kΩ).
2 Potenciómetros (1 de 100 kΩ, 1 de 25 kΩ).
2 Capacitores (1 de 0.1 μF y 1 de 0.001μF).
1 Fuente Doble.
1 Generador de funciones.
1 Osciloscopio.
DESARROLLO:
1. Arme el circuito de la Figura No. 1 y energícelo.
2. Mida la frecuencia de salida de la terminal 3 del LM555.
Fo = ______________
3. Compruebe el funcionamiento del circuito 74LS93 observando y midiendo en el osciloscopio
las frecuencias de las señales QA, QB, QC, y QC.
FA = _______________ FC = ______________
FB = _______________ FD = ______________
NOTA: Estas frecuencias deben ser 1/2, 1/4, 1/8 y 1/16 de la frecuencia de la señal de salida de
la terminal 3 del LM555.
4. Una vez comprobado el circuito de la Figura No. 1. Arme el circuito de la Figura No. 2.
5. Conecte las entradas A0, A1, A2 y A3 a tierra y ajuste el voltaje de salida a 0V con el control
de offset.
6. Elimine la conexión a tierra de las entradas del circuito y posteriormente conecte las salidas
del contador binario (Figura No. 1) a las entradas del convertidor.
7. Conecte el osciloscopio en la salida Vo del circuito y observe la forma de onda. Ajuste el
control de ganancia para obtener escalones cada 0.5 V.

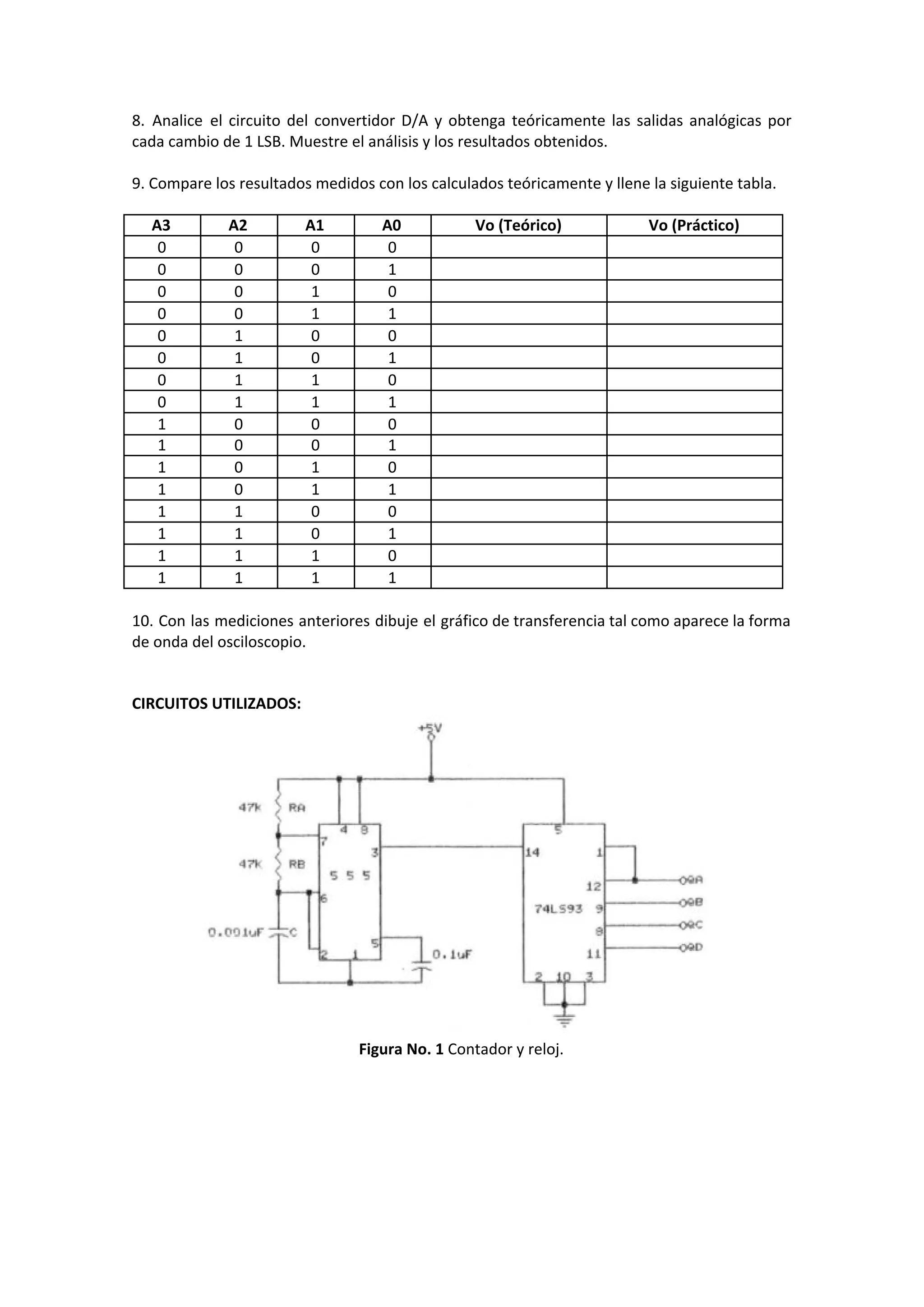

2. 8. Analice el circuito del convertidor D/A y obtenga teóricamente las salidas analógicas por
cada cambio de 1 LSB. Muestre el análisis y los resultados obtenidos.
9. Compare los resultados medidos con los calculados teóricamente y llene la siguiente tabla.
10. Con las mediciones anteriores dibuje el gráfico de transferencia tal como aparece la forma
de onda del osciloscopio.
CIRCUITOS UTILIZADOS:
Figura No. 1​ Contador y reloj.
A3 A2 A1 A0 Vo (Teórico) Vo (Práctico)
0 0 0 0
0 0 0 1
0 0 1 0
0 0 1 1
0 1 0 0
0 1 0 1
0 1 1 0
0 1 1 1
1 0 0 0
1 0 0 1
1 0 1 0
1 0 1 1
1 1 0 0
1 1 0 1
1 1 1 0
1 1 1 1

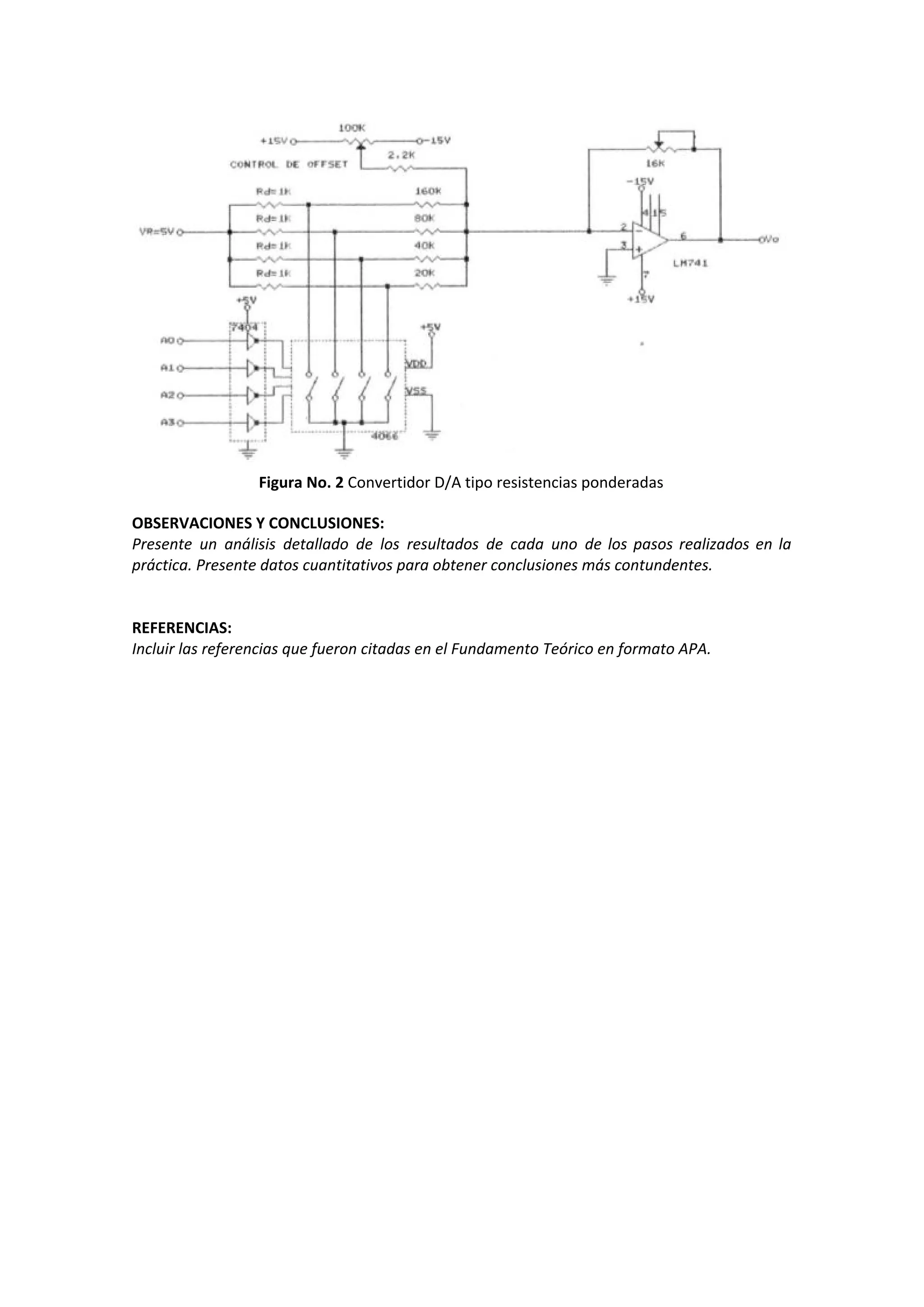

3. Figura No. 2​ Convertidor D/A tipo resistencias ponderadas
OBSERVACIONES Y CONCLUSIONES:
Presente un análisis detallado de los resultados de cada uno de los pasos realizados en la
práctica. Presente datos cuantitativos para obtener conclusiones más contundentes.
REFERENCIAS:
Incluir las referencias que fueron citadas en el Fundamento Teórico en formato APA.
