1. Lasredes

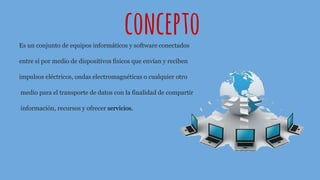

2. conceptoEs un conjunto de equipos informáticos y software conectados
entre sí por medio de dispositivos físicos que envían y reciben
impulsos eléctricos, ondas electromagnéticas o cualquier otro
medio para el transporte de datos con la finalidad de compartir
información, recursos y ofrecer servicios.

3. OBJETIVO• Compartir recursos, es decir hacer que todos los programas, datos y equipos estén disponibles para
cualquiera de la red que lo solicite, sin importar la localización del recurso y del usuario.
• Proporciona una alta fiabilidad, al contar con fuentes alternativas de suministro.
• Ahorro Económico. Las grandes máquinas tienen una rapidez mucho mayor.
• Proporciona un poderoso medio de comunicación entre las personas que se encuentran muy alejadas
entre sí. Con el empleo de una red es relativamente más fácil para dos personas, que viven en lugares
separados, escribir unos informes juntos.

4. CLASIFICACIÓNSegúnsuzonageográfica
Red de área local(LAN): Es una red de computadoras que abarca un área reducida a una casa, un
departamento o un edificio, es decir estas redes vinculan computadoras que se hallan en un espacio físico
pequeño.
Red de área metropolitana(MAN): Es aquella que, a través de una conexión de alta velocidad, ofrece
cobertura en una zona geográfica extensa (como una ciudad o un municipio).
Red de are amplia :Es una red de computadoras que abarca varias ubicaciones físicas, proveyendo servicio
a una zona, un país, incluso varios continentes. Es cualquier red que une varias redes locales, llamadas
LAN, por lo que sus miembros no están todos en una misma ubicación física.

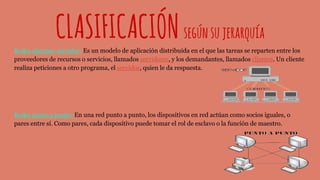

5. CLASIFICACIÓNsegúnsujerarquía
Redes clientes- servidor: Es un modelo de aplicación distribuida en el que las tareas se reparten entre los
proveedores de recursos o servicios, llamados servidores, y los demandantes, llamados clientes. Un cliente
realiza peticiones a otro programa, el servidor, quien le da respuesta.
Redes punto a punto: En una red punto a punto, los dispositivos en red actúan como socios iguales, o
pares entre sí. Como pares, cada dispositivo puede tomar el rol de esclavo o la función de maestro.

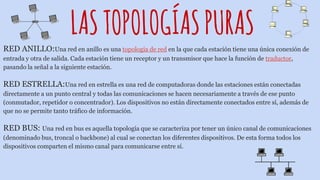

6. LASTOPOLOGÍASPURAS
RED ANILLO:Una red en anillo es una topología de red en la que cada estación tiene una única conexión de
entrada y otra de salida. Cada estación tiene un receptor y un transmisor que hace la función de traductor,
pasando la señal a la siguiente estación.
RED ESTRELLA:Una red en estrella es una red de computadoras donde las estaciones están conectadas
directamente a un punto central y todas las comunicaciones se hacen necesariamente a través de ese punto
(conmutador, repetidor o concentrador). Los dispositivos no están directamente conectados entre sí, además de
que no se permite tanto tráfico de información.
RED BUS: Una red en bus es aquella topología que se caracteriza por tener un único canal de comunicaciones
(denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los
dispositivos comparten el mismo canal para comunicarse entre sí.

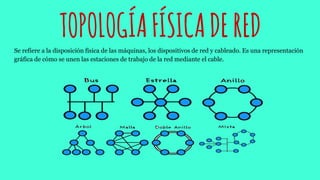

7. TOPOLOGÍAFÍSICADEREDSe refiere a la disposición física de las máquinas, los dispositivos de red y cableado. Es una representación
gráfica de cómo se unen las estaciones de trabajo de la red mediante el cable.

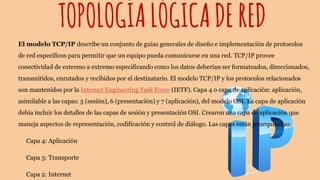

8. TOPOLOGÍALÓGICADERED
El modelo TCP/IP describe un conjunto de guías generales de diseño e implementación de protocolos
de red específicos para permitir que un equipo pueda comunicarse en una red. TCP/IP provee
conectividad de extremo a extremo especificando como los datos deberían ser formateados, direccionados,
transmitidos, enrutados y recibidos por el destinatario. El modelo TCP/IP y los protocolos relacionados
son mantenidos por la Internet Engineering Task Force (IETF). Capa 4 o capa de aplicación: aplicación,
asimilable a las capas: 5 (sesión), 6 (presentación) y 7 (aplicación), del modelo OSI. La capa de aplicación
debía incluir los detalles de las capas de sesión y presentación OSI. Crearon una capa de aplicación que
maneja aspectos de representación, codificación y control de diálogo. Las capas están jerarquizadas:
Capa 4: Aplicación
Capa 3: Transporte
Capa 2: Internet

9. COMPONENTESDELAREDLANClientes
Cliente-Servidor: Un servidor es una aplicación en ejecución (software) capaz de atender las
peticiones de un cliente y devolverle una respuesta en concordancia, los clientes, por lo tanto, se conectan
a través de la red con el servidor y acceden a dicha información. Los servidores se pueden ejecutar en
cualquier tipo de computadora, incluso en computadoras dedicadas a las cuales se les conoce
individualmente como "el servidor". En la mayoría de los casos una misma computadora puede proveer
múltiples servicios y tener varios servidores en funcionamiento. La ventaja de montar un servidor en
computadoras dedicadas es la seguridad. Por esta razón la mayoría de los servidores son procesos daemon
diseñados de forma que puedan funcionar en computadoras de propósito específico.
Los servidores operan con los clientes a través de una arquitectura cliente-servidor.

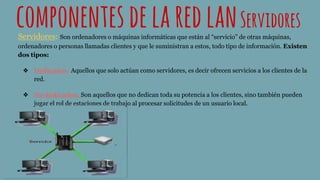

10. componentesdelaredlanServidores
Servidores: Son ordenadores o máquinas informáticas que están al “servicio” de otras máquinas,
ordenadores o personas llamadas clientes y que le suministran a estos, todo tipo de información. Existen
dos tipos:
❖ Dedicados: Aquellos que solo actúan como servidores, es decir ofrecen servicios a los clientes de la
red.
❖ No dedicados: Son aquellos que no dedican toda su potencia a los clientes, sino también pueden
jugar el rol de estaciones de trabajo al procesar solicitudes de un usuario local.

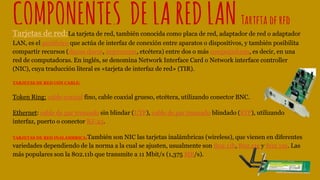

11. COMPONENTES DELAREDLANTarjeta dered
Tarjetas de red:La tarjeta de red, también conocida como placa de red, adaptador de red o adaptador
LAN, es el periférico que actúa de interfaz de conexión entre aparatos o dispositivos, y también posibilita
compartir recursos (discos duros, impresoras, etcétera) entre dos o más computadoras, es decir, en una
red de computadoras. En inglés, se denomina Network Interface Card o Network interface controller
(NIC), cuya traducción literal es «tarjeta de interfaz de red» (TIR).
TARJETAS DE RED CON CABLE:
Token Ring: cable coaxial fino, cable coaxial grueso, etcétera, utilizando conector BNC.
Ethernet: cable de par trenzado sin blindar (UTP), cable de par trenzado blindado (STP), utilizando
interfaz, puerto o conector RJ-45.
TARJETAS DE RED INALÁMBRICA:También son NIC las tarjetas inalámbricas (wireless), que vienen en diferentes
variedades dependiendo de la norma a la cual se ajusten, usualmente son 802.11b, 802.11g y 802.11n. Las
más populares son la 802.11b que transmite a 11 Mbit/s (1,375 MB/s).

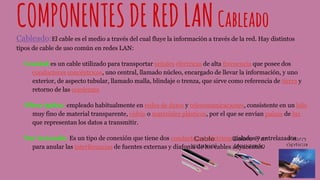

12. COMPONENTESDEREDLANCableado
Cableado:El cable es el medio a través del cual fluye la información a través de la red. Hay distintos
tipos de cable de uso común en redes LAN:
Coaxial:es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos
conductores concéntricos, uno central, llamado núcleo, encargado de llevar la información, y uno
exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y
retorno de las corrientes
Fibra óptica: empleado habitualmente en redes de datos y telecomunicaciones, consistente en un hilo
muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz
que representan los datos a transmitir.
Par trenzado: Es un tipo de conexión que tiene dos conductores eléctricos aislados y entrelazados
para anular las interferencias de fuentes externas y diafonía de los cables adyacentes.

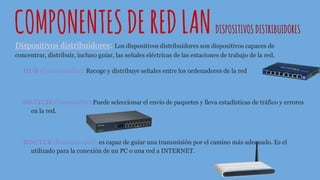

13. COMPONENTESDEREDLANDISPOSITIVOS DISTRIBUIDORES
Dispositivos distribuidores: Los dispositivos distribuidores son dispositivos capaces de
concentrar, distribuir, incluso guiar, las señales eléctricas de las estaciones de trabajo de la red.
HUB (Concentrador): Recoge y distribuye señales entre los ordenadores de la red
SWITCH(Conmutador):Puede seleccionar el envío de paquetes y lleva estadísticas de tráfico y errores
en la red.
ROUTER (Encaminador): es capaz de guiar una transmisión por el camino más adecuado. Es el
utilizado para la conexión de un PC o una red a INTERNET.

14. Componentesdelansodered
Sistema operativo de red: Un sistema operativo de red, también llamado NOS (del inglés, Network
Operating System), es un software que permite la interconexión de ordenadores para poder acceder a los
servicios y recursos, creando redes de computadoras. Al igual que un equipo no puede trabajar sin un
sistema operativo, una red de equipos no puede funcionar sin un sistema operativo de red
Para redes punto a punto
Para redes con servidor dedicado

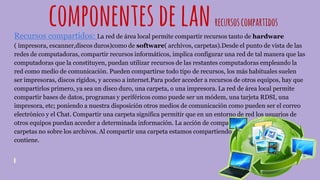

15. componentesdelanrecursoscompartidos
Recursos compartidos: La red de área local permite compartir recursos tanto de hardware
( impresora, escanner,discos duros)como de software( archivos, carpetas).Desde el punto de vista de las
redes de computadoras, compartir recursos informáticos, implica configurar una red de tal manera que las
computadoras que la constituyen, puedan utilizar recursos de las restantes computadoras empleando la
red como medio de comunicación. Pueden compartirse todo tipo de recursos, los más habituales suelen
ser impresoras, discos rígidos, y acceso a internet.Para poder acceder a recursos de otros equipos, hay que
compartirlos primero, ya sea un disco duro, una carpeta, o una impresora. La red de área local permite
compartir bases de datos, programas y periféricos como puede ser un módem, una tarjeta RDSI, una
impresora, etc; poniendo a nuestra disposición otros medios de comunicación como pueden ser el correo
electrónico y el Chat. Compartir una carpeta significa permitir que en un entorno de red los usuarios de
otros equipos puedan acceder a determinada información. La acción de compartir se aplica sobre las
carpetas no sobre los archivos. Al compartir una carpeta estamos compartiendo la información que ésta
contiene.

16. alcancedelasredeslan-man-wan
ALCANCE DE RED LAN:Su extensión está limitada físicamente a un edificio o a un entorno de
200 mts o con repetidores, podríamos llegar a la distancia de un campo de 1 km.
ALCANCE RED MAN:Comprenden una ubicación geográfica determinada "ciudad, municipio", y su
distancia de cobertura es mayor de 4 km. Son redes con dos buses unidireccionales, cada uno de ellos es
independiente del otro en cuanto a la transferencia de datos.
ALCANCE DE RED WAN: Se extiende sobre un área geográfica amplia, a veces un país o un
continente. Se conoce como un sistema de comunicación que interconecta redes computacionales (LAN)
que están en distintas ubicaciones geográficas.

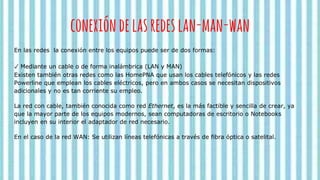

17. conexióndelasredeslan-man-wan
En las redes la conexión entre los equipos puede ser de dos formas:
✓ Mediante un cable o de forma inalámbrica (LAN y MAN)
Existen también otras redes como las HomePNA que usan los cables telefónicos y las redes
Powerline que emplean los cables eléctricos, pero en ambos casos se necesitan dispositivos
adicionales y no es tan corriente su empleo.
La red con cable, también conocida como red Ethernet, es la más factible y sencilla de crear, ya
que la mayor parte de los equipos modernos, sean computadoras de escritorio o Notebooks
incluyen en su interior el adaptador de red necesario.
En el caso de la red WAN: Se utilizan líneas telefónicas a través de fibra óptica o satelital.

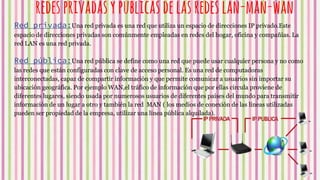

18. redesprivadasypúblicasdelasredeslan-man-wan
Red privada:Una red privada es una red que utiliza un espacio de direcciones IP privado.Este
espacio de direcciones privadas son comúnmente empleadas en redes del hogar, oficina y compañías. La
red LAN es una red privada.
Red pública:Una red pública se define como una red que puede usar cualquier persona y no como
las redes que están configuradas con clave de acceso personal. Es una red de computadoras
interconectadas, capaz de compartir información y que permite comunicar a usuarios sin importar su
ubicación geográfica. Por ejemplo WAN,el tráfico de información que por ellas circula proviene de
diferentes lugares, siendo usada por numerosos usuarios de diferentes países del mundo para transmitir
información de un lugar a otro y también la red MAN ( los medios de conexión de las líneas utilizadas
pueden ser propiedad de la empresa, utilizar una línea pública alquilada).

19. lainformacióntransferida
Redes de datos: La infraestructura cuyo diseño posibilita la transmisión de información a través del
intercambio de datos. Cada una de estas redes ha sido diseñada específicamente para satisfacer sus
objetivos, con una arquitectura determinada para facilitar el intercambio de los contenidos.
Redes de voz: Compañías telefónicas y de celulares. Redes de audio: Audio por Internet.
Redes de multimedios: Compañías que explotan voz, datos y videos simultáneamente.

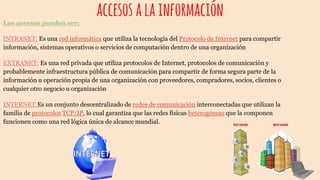

20. accesosalainformaciónLos accesos pueden ser:
INTRANET: Es una red informática que utiliza la tecnología del Protocolo de Internet para compartir
información, sistemas operativos o servicios de computación dentro de una organización
EXTRANET: Es una red privada que utiliza protocolos de Internet, protocolos de comunicación y
probablemente infraestructura pública de comunicación para compartir de forma segura parte de la
información u operación propia de una organización con proveedores, compradores, socios, clientes o
cualquier otro negocio u organización
INTERNET:Es un conjunto descentralizado de redes de comunicación interconectadas que utilizan la
familia de protocolos TCP/IP, lo cual garantiza que las redes físicas heterogéneas que la componen
funcionen como una red lógica única de alcance mundial.
