Certificación HSE
Levantamiento mecánico de cargas
Aprendiendo a trabajar en forma precisa y eficiente

Certificación HSE

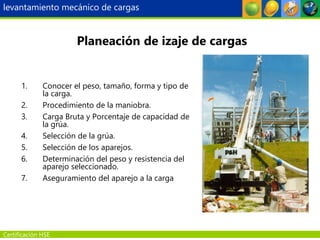

1. Conocer el peso, tamaño, forma y tipo de
la carga.
2. Procedimiento de la maniobra.
3. Carga Bruta y Porcentaje de capacidad de
la grúa.
4. Selección de la grúa.
5. Selección de los aparejos.
6. Determinación del peso y resistencia del
aparejo seleccionado.
7. Aseguramiento del aparejo a la carga
Planeación de izaje de cargas
levantamiento mecánico de cargas

Certificación HSE

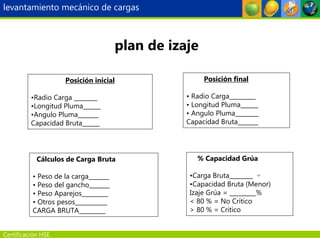

Posición inicial
•Radio Carga ________
•Longitud Pluma______
•Angulo Pluma_______
Capacidad Bruta______
Posición final
• Radio Carga_________
• Longitud Pluma______
• Angulo Pluma________
Capacidad Bruta_______
Cálculos de Carga Bruta
• Peso de la carga_______
• Peso del gancho_______
• Peso Aparejos_________
• Otros pesos___________
CARGA BRUTA_________
% Capacidad Grúa
•Carga Bruta________ ÷
•Capacidad Bruta (Menor)
Izaje Grúa = _________%
< 80 % = No Crítico
> 80 % = Critico
plan de izaje

Certificación HSE

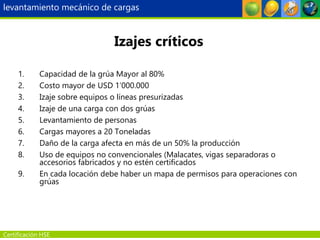

1. Capacidad de la grúa Mayor al 80%
2. Costo mayor de USD 1’000.000
3. Izaje sobre equipos o líneas presurizadas
4. Izaje de una carga con dos grúas
5. Levantamiento de personas
6. Cargas mayores a 20 Toneladas
7. Daño de la carga afecta en más de un 50% la producción
8. Uso de equipos no convencionales (Malacates, vigas separadoras o
accesorios fabricados y no estén certificados
9. En cada locación debe haber un mapa de permisos para operaciones con
grúas
Izajes críticos

Certificación HSE

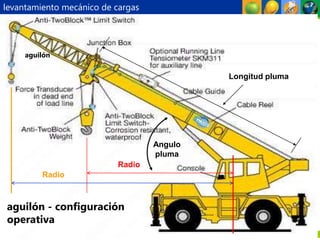

Radio
Radio
Angulo
pluma
Longitud pluma
aguilón - configuración
operativa
aguilón

Certificación HSE

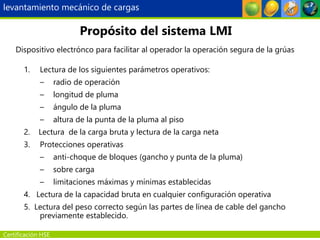

1. Lectura de los siguientes parámetros operativos:
– radio de operación
– longitud de pluma
– ángulo de la pluma
– altura de la punta de la pluma al piso
2. Lectura de la carga bruta y lectura de la carga neta
3. Protecciones operativas
– anti-choque de bloques (gancho y punta de la pluma)
– sobre carga
– limitaciones máximas y mínimas establecidas
4. Lectura de la capacidad bruta en cualquier configuración operativa
5. Lectura del peso correcto según las partes de línea de cable del gancho
previamente establecido.
Propósito del sistema LMI
Dispositivo electrónco para facilitar al operador la operación segura de la grúas

Certificación HSE
a. Permisos de Trabajo
b. Procedimiento de la maniobra
c. Inspección Pre-turno (grúas y aparejos)
d. Certificación vigente de la grúa
e. Certificación vigente y para la capacidad de la grúa, del operador
f. Certificación vigente del Aparejador / Señalero
g. Plan de izaje de cargas (No crítico / crítico)
h. Lista de chequeo para operación de grúas
i. Evaluación de riesgos (ER)
DOCUMENTOS DE CONTROL DE IZAJES

Certificación HSE

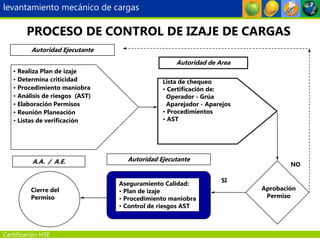

Autoridad Ejecutante
• Realiza Plan de izaje
• Determina criticidad
• Procedimiento maniobra
• Análisis de riesgos (AST)
• Elaboración Permisos
• Reunión Planeación
• Listas de verificación
Autoridad de Area
Lista de chequeo
• Certificación de:
Operador - Grúa
Aparejador - Aparejos
• Procedimientos
• AST
Aprobación
Permiso
Autoridad Ejecutante
Aseguramiento Calidad:
• Plan de izaje
• Procedimiento maniobra
• Control de riesgos AST
A.A. / A.E.
Cierre del
Permiso
SI
NO
PROCESO DE CONTROL DE IZAJE DE CARGAS

Certificación HSE

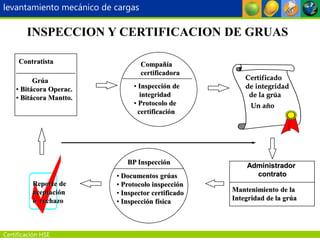

INSPECCION Y CERTIFICACION DE GRUAS
Contratista
Grúa
• Bitácora Operac.
• Bitácora Mantto.
Compañía
certificadora
• Inspección de
integridad
• Protocolo de
certificación
Certificado
de integridad
de la grúa
Un año
Administrador
contrato
Mantenimiento de la
Integridad de la grúa
BP Inspección
• Documentos grúas
• Protocolo inspección
• Inspector certificado
• Inspección física
Reporte de
aceptación
ó rechazo

Certificación HSE

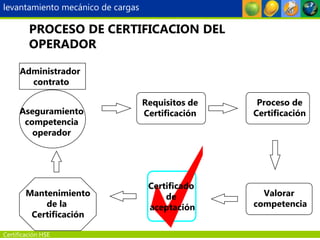

PROCESO DE CERTIFICACION DEL
OPERADOR
Administrador
contrato
Aseguramiento
competencia
operador
Valorar
competencia
Requisitos de
Certificación
Proceso de
Certificación
Certificado
de
aceptación
Mantenimiento
de la
Certificación

Certificación HSE

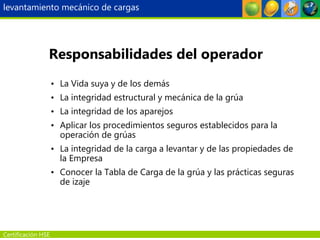

• La Vida suya y de los demás
• La integridad estructural y mecánica de la grúa
• La integridad de los aparejos
• Aplicar los procedimientos seguros establecidos para la
operación de grúas
• La integridad de la carga a levantar y de las propiedades de
la Empresa
• Conocer la Tabla de Carga de la grúa y las prácticas seguras
de izaje
Responsabilidades del operador

Certificación HSE

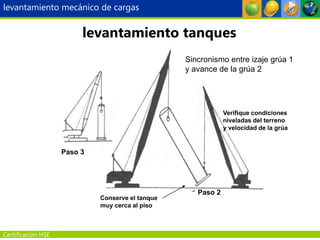

levantamiento tanques
Paso 3
Paso 2
Conserve el tanque
muy cerca al piso
Verifique condiciones
niveladas del terreno
y velocidad de la grúa
Sincronismo entre izaje grúa 1
y avance de la grúa 2

Certificación HSE

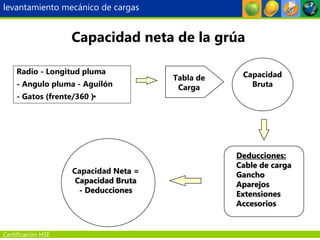

Radio - Longitud pluma
- Angulo pluma - Aguilón
- Gatos (frente/360 )
Tabla de
Carga
Capacidad
Bruta
Deducciones:
Cable de carga
Gancho
Aparejos
Extensiones
Accesorios
Capacidad Neta =
Capacidad Bruta
- Deducciones
Capacidad neta de la grúa

Certificación HSE

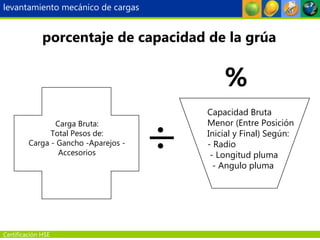

Capacidad Bruta
Menor (Entre Posición
Inicial y Final) Según:
- Radio
- Longitud pluma
- Angulo pluma
Carga Bruta:
Total Pesos de:
Carga - Gancho -Aparejos -
Accesorios
%
porcentaje de capacidad de la grúa

Certificación HSE

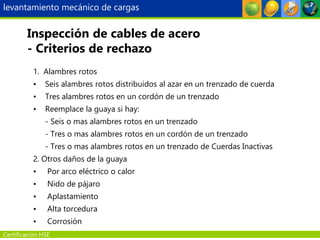

1. Alambres rotos
• Seis alambres rotos distribuidos al azar en un trenzado de cuerda
• Tres alambres rotos en un cordón de un trenzado
• Reemplace la guaya si hay:
- Seis o mas alambres rotos en un trenzado
- Tres o mas alambres rotos en un cordón de un trenzado
- Tres o mas alambres rotos en un trenzado de Cuerdas Inactivas
2. Otros daños de la guaya
• Por arco eléctrico o calor
• Nido de pájaro
• Aplastamiento
• Alta torcedura
• Corrosión
Inspección de cables de acero
- Criterios de rechazo

Certificación HSE

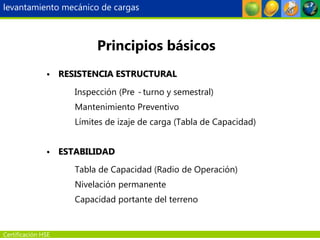

Principios básicos
•
• RESISTENCIA ESTRUCTURAL
RESISTENCIA ESTRUCTURAL
Inspección (Pre -turno y semestral)
Mantenimiento Preventivo
Límites de izaje de carga (Tabla de Capacidad)
•
• ESTABILIDAD
ESTABILIDAD
Tabla de Capacidad (Radio de Operación)
Nivelación permanente
Capacidad portante del terreno

Certificación HSE

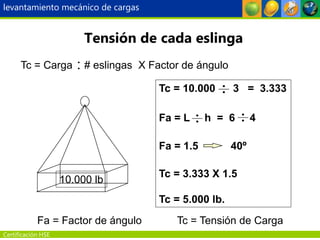

Tc = Carga # eslingas X Factor de ángulo
10.000 lb
Tc = 10.000 3 = 3.333
Fa = L h = 6 4
Fa = 1.5 40º
Tc = 3.333 X 1.5
Tc = 5.000 lb.
Fa = Factor de ángulo Tc = Tensión de Carga
Tensión de cada eslinga

Certificación HSE

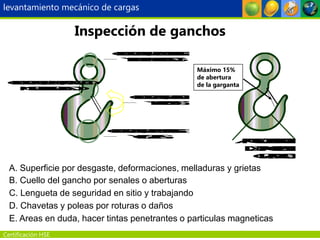

Inspección de ganchos
C
H
E
Q
U
E
A
R
P
O
R
D
E
S
G
A
S
T
E
Y
D
E
F
O
R
M
A
C
I
O
N
E
S
C
H
E
Q
U
E
A
R
Q
U
E
E
L
G
A
N
C
H
O
N
O
E
S
T
E
D
O
B
L
A
D
O
C
H
E
Q
U
E
A
R
P
O
R
G
R
I
E
T
A
S
Y
D
O
B
L
E
S
E
S
C
H
E
Q
U
E
A
R
P
O
R
D
E
S
G
A
S
T
E
Y
G
R
I
E
T
A
S
A
N
G
U
L
O
I
N
C
L
U
I
D
O
M
A
X
I
M
O
D
E
9
0
G
R
A
D
O
S
A. Superficie por desgaste, deformaciones, melladuras y grietas
B. Cuello del gancho por senales o aberturas
C. Lengueta de seguridad en sitio y trabajando
D. Chavetas y poleas por roturas o daños
E. Areas en duda, hacer tintas penetrantes o particulas magneticas
Máximo 15%
de abertura
de la garganta

Certificación HSE

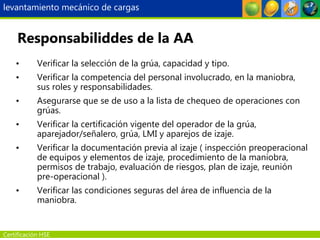

• Verificar la selección de la grúa, capacidad y tipo.
• Verificar la competencia del personal involucrado, en la maniobra,
sus roles y responsabilidades.
• Asegurarse que se de uso a la lista de chequeo de operaciones con
grúas.
• Verificar la certificación vigente del operador de la grúa,
aparejador/señalero, grúa, LMI y aparejos de izaje.
• Verificar la documentación previa al izaje ( inspección preoperacional
de equipos y elementos de izaje, procedimiento de la maniobra,
permisos de trabajo, evaluación de riesgos, plan de izaje, reunión
pre-operacional ).
• Verificar las condiciones seguras del área de influencia de la
maniobra.
Responsabiliddes de la AA
