Este documento proporciona información sobre el módulo de control del motor para un 2010 Chevrolet Cruze, incluyendo detalles sobre los conectores, terminales y circuitos. Describe las clavijas, cables, circuitos y funciones asociadas con el módulo. También incluye información sobre las herramientas requeridas para el servicio de las terminales.

1. 2010 Chevrolet Cruze | ID de documento: 2287880
Módulo del control del motor X1 K20 (2H0, LDE o LXV)
Información de la parte del conector
• Arnés: Motor
• OEM: 0-1743540-1
• Servicio: Pendiente
• Descripción: Hembra de 60 vías (NEGRO)
Información de la parte de la terminal
• Clavijas: 1, 2, 4, 6, 16-20 22
• Conductor terminado: Pendiente
• Herramienta de liberación: J-38125-557
• Sonda de prueba de diagnóstico: J--35616-14 (Verde)
• Clavijas: 3, 5, 15, 20, 31-35, 46-48, 50
• Conductor terminado: Pendiente
• Herramienta de liberación: J-38125-557
• Sonda de prueba de diagnóstico: J--35616-14 (Verde)
• Clavijas: 7-14, 21, 23-29, 37, 39-43, 51-53, 55-59
• Conductor terminado: Pendiente
• Herramienta de liberación: J-38125-12A
• Sonda de prueba de diagnóstico: J-35616-64B (L-BU)
Módulo del control del motor X1 K20 (2H0, LDE o LXV)
Clavija Cable Circuito Función
1 0.75 D -BU/VT 2121 Control de encendido (1)
2 0.75 D-BU/WH 2122 Control de encendido (2)
© 2018 General Motors. Todos los derechos reservados.
Página 1 de 4
ID de documento: 2287880
16/04/2018
https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=2287880&from=Referencias módulo con...

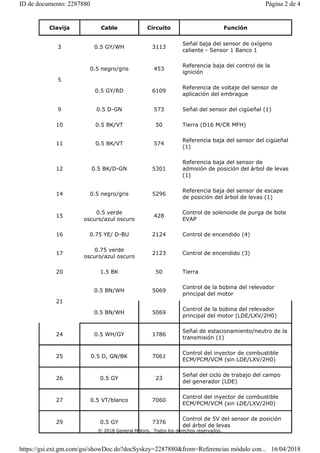

2. Clavija Cable Circuito Función
3 0.5 GY/WH 3113
Señal baja del sensor de oxígeno
caliente - Sensor 1 Banco 1
5
0.5 negro/gris 453
Referencia baja del control de la
ignición
0.5 GY/RD 6109
Referencia de voltaje del sensor de
aplicación del embrague
9 0.5 D-GN 573 Señal del sensor del cigüeñal (1)
10 0.5 BK/VT 50 Tierra (D16 M/CR MFH)
11 0.5 BK/VT 574
Referencia baja del sensor del cigüeñal
(1)
12 0.5 BK/D-GN 5301
Referencia baja del sensor de
admisión de posición del árbol de levas
(1)
14 0.5 negro/gris 5296
Referencia baja del sensor de escape
de posición del árbol de levas (1)
15
0.5 verde
oscuro/azul oscuro
428
Control de solenoide de purga de bote
EVAP
16 0.75 YE/ D-BU 2124 Control de encendido (4)
17
0.75 verde
oscuro/azul oscuro
2123 Control de encendido (3)
20 1.5 BK 50 Tierra
21
0.5 BN/WH 5069
Control de la bobina del relevador
principal del motor
0.5 BN/WH 5069
Control de la bobina del relevador
principal del motor (LDE/LXV/2H0)
24 0.5 WH/GY 1786
Señal de estacionamiento/neutro de la
transmisión (1)
25 0.5 D, GN/BK 7061
Control del inyector de combustible
ECM/PCM/VCM (sin LDE/LXV/2H0)
26 0.5 GY 23
Señal del ciclo de trabajo del campo
del generador (LDE)
27 0.5 VT/blanco 7060
Control del inyector de combustible
ECM/PCM/VCM (sin LDE/LXV/2H0)
29 0.5 GY 7376
Control de 5V del sensor de posición
del árbol de levas
© 2018 General Motors. Todos los derechos reservados.
Página 2 de 4
ID de documento: 2287880
16/04/2018
https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=2287880&from=Referencias módulo con...

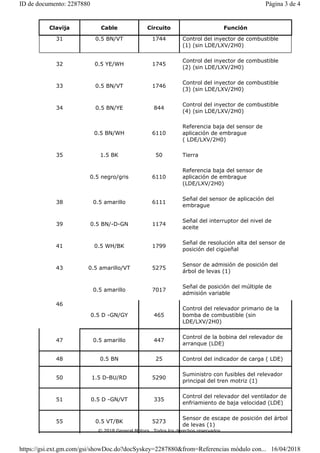

3. Clavija Cable Circuito Función
31 0.5 BN/VT 1744 Control del inyector de combustible
(1) (sin LDE/LXV/2H0)
32 0.5 YE/WH 1745
Control del inyector de combustible
(2) (sin LDE/LXV/2H0)
33 0.5 BN/VT 1746
Control del inyector de combustible
(3) (sin LDE/LXV/2H0)
34 0.5 BN/YE 844
Control del inyector de combustible
(4) (sin LDE/LXV/2H0)
35
0.5 BN/WH 6110
Referencia baja del sensor de
aplicación de embrague
( LDE/LXV/2H0)
1.5 BK 50 Tierra
0.5 negro/gris 6110
Referencia baja del sensor de
aplicación de embrague
(LDE/LXV/2H0)
38 0.5 amarillo 6111
Señal del sensor de aplicación del
embrague
39 0.5 BN/-D-GN 1174
Señal del interruptor del nivel de
aceite
41 0.5 WH/BK 1799
Señal de resolución alta del sensor de
posición del cigüeñal
43 0.5 amarillo/VT 5275
Sensor de admisión de posición del
árbol de levas (1)
46
0.5 amarillo 7017
Señal de posición del múltiple de
admisión variable
0.5 D -GN/GY 465
Control del relevador primario de la
bomba de combustible (sin
LDE/LXV/2H0)
47 0.5 amarillo 447
Control de la bobina del relevador de
arranque (LDE)
48 0.5 BN 25 Control del indicador de carga ( LDE)
50 1.5 D-BU/RD 5290
Suministro con fusibles del relevador
principal del tren motriz (1)
51 0.5 D -GN/VT 335
Control del relevador del ventilador de
enfriamiento de baja velocidad (LDE)
55 0.5 VT/BK 5273
Sensor de escape de posición del árbol
de levas (1)
© 2018 General Motors. Todos los derechos reservados.
Página 3 de 4
ID de documento: 2287880
16/04/2018
https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=2287880&from=Referencias módulo con...

4. Clavija Cable Circuito Función
56 0.5 D -GN/GY 817 Señal de velocidad del vehículo (D16
M/CR MFH)
58 0.5 WH /D-BU 6311 Señal de freno TCC/ETC/crucero
© 2018 General Motors. Todos los derechos reservados.
Página 4 de 4
ID de documento: 2287880
16/04/2018
https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=2287880&from=Referencias módulo con...

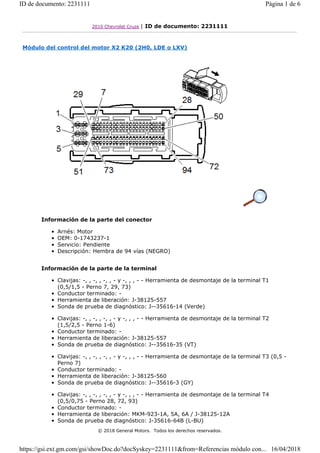

5. 2010 Chevrolet Cruze | ID de documento: 2231111
Módulo del control del motor X2 K20 (2H0, LDE o LXV)
Información de la parte del conector
• Arnés: Motor
• OEM: 0-1743237-1
• Servicio: Pendiente
• Descripción: Hembra de 94 vías (NEGRO)
Información de la parte de la terminal
• Clavijas: -, , -, , -, , - y -, , , - - Herramienta de desmontaje de la terminal T1
(0,5/1,5 - Perno 7, 29, 73)
• Conductor terminado: -
• Herramienta de liberación: J-38125-557
• Sonda de prueba de diagnóstico: J--35616-14 (Verde)
• Clavijas: -, , -, , -, , - y -, , , - - Herramienta de desmontaje de la terminal T2
(1,5/2,5 - Perno 1-6)
• Conductor terminado: -
• Herramienta de liberación: J-38125-557
• Sonda de prueba de diagnóstico: J--35616-35 (VT)
• Clavijas: -, , -, , -, , - y -, , , - - Herramienta de desmontaje de la terminal T3 (0,5 -
Perno 7)
• Conductor terminado: -
• Herramienta de liberación: J-38125-560
• Sonda de prueba de diagnóstico: J--35616-3 (GY)
• Clavijas: -, , -, , -, , - y -, , , - - Herramienta de desmontaje de la terminal T4
(0,5/0,75 - Perno 28, 72, 93)
• Conductor terminado: -
• Herramienta de liberación: MKM-923-1A, 5A, 6A / J-38125-12A
• Sonda de prueba de diagnóstico: J-35616-64B (L-BU)
© 2018 General Motors. Todos los derechos reservados.
Página 1 de 6
ID de documento: 2231111
16/04/2018
https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=2231111&from=Referencias módulo con...

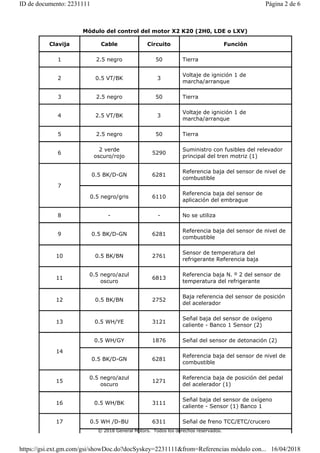

6. Módulo del control del motor X2 K20 (2H0, LDE o LXV)
Clavija Cable Circuito Función
1 2.5 negro 50 Tierra
2 0.5 VT/BK 3
Voltaje de ignición 1 de
marcha/arranque
3 2.5 negro 50 Tierra
4 2.5 VT/BK 3
Voltaje de ignición 1 de
marcha/arranque
5 2.5 negro 50 Tierra
6
2 verde
oscuro/rojo
5290
Suministro con fusibles del relevador
principal del tren motriz (1)
7
0.5 BK/D-GN 6281
Referencia baja del sensor de nivel de
combustible
0.5 negro/gris 6110
Referencia baja del sensor de
aplicación del embrague
8 - - No se utiliza
9 0.5 BK/D-GN 6281
Referencia baja del sensor de nivel de
combustible
10 0.5 BK/BN 2761
Sensor de temperatura del
refrigerante Referencia baja
11
0.5 negro/azul
oscuro
6813
Referencia baja N. º 2 del sensor de
temperatura del refrigerante
12 0.5 BK/BN 2752
Baja referencia del sensor de posición
del acelerador
13 0.5 WH/YE 3121
Señal baja del sensor de oxígeno
caliente - Banco 1 Sensor (2)
14
0.5 WH/GY 1876 Señal del sensor de detonación (2)
0.5 BK/D-GN 6281
Referencia baja del sensor de nivel de
combustible
15
0.5 negro/azul
oscuro
1271
Referencia baja de posición del pedal
del acelerador (1)
16 0.5 WH/BK 3111
Señal baja del sensor de oxígeno
caliente - Sensor (1) Banco 1
17 0.5 WH /D-BU 6311 Señal de freno TCC/ETC/crucero
© 2018 General Motors. Todos los derechos reservados.
Página 2 de 6
ID de documento: 2231111
16/04/2018
https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=2231111&from=Referencias módulo con...

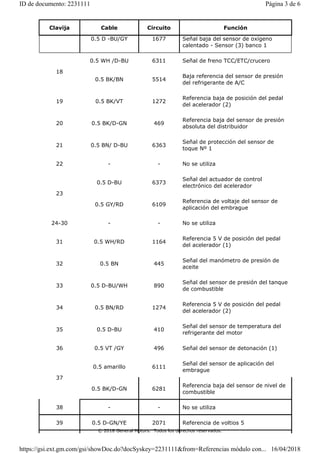

7. Clavija Cable Circuito Función
0.5 D -BU/GY 1677 Señal baja del sensor de oxígeno
calentado - Sensor (3) banco 1
18
0.5 WH /D-BU 6311 Señal de freno TCC/ETC/crucero
0.5 BK/BN 5514
Baja referencia del sensor de presión
del refrigerante de A/C
19 0.5 BK/VT 1272
Referencia baja de posición del pedal
del acelerador (2)
20 0.5 BK/D-GN 469
Referencia baja del sensor de presión
absoluta del distribuidor
21 0.5 BN/ D-BU 6363
Señal de protección del sensor de
toque Nº 1
22 - - No se utiliza
23
0.5 D-BU 6373
Señal del actuador de control
electrónico del acelerador
0.5 GY/RD 6109
Referencia de voltaje del sensor de
aplicación del embrague
24-30 - - No se utiliza
31 0.5 WH/RD 1164
Referencia 5 V de posición del pedal
del acelerador (1)
32 0.5 BN 445
Señal del manómetro de presión de
aceite
33 0.5 D-BU/WH 890
Señal del sensor de presión del tanque
de combustible
34 0.5 BN/RD 1274
Referencia 5 V de posición del pedal
del acelerador (2)
35 0.5 D-BU 410
Señal del sensor de temperatura del
refrigerante del motor
36 0.5 VT /GY 496 Señal del sensor de detonación (1)
37
0.5 amarillo 6111
Señal del sensor de aplicación del
embrague
0.5 BK/D-GN 6281
Referencia baja del sensor de nivel de
combustible
38 - - No se utiliza
39 0.5 D-GN/YE 2071 Referencia de voltios 5
© 2018 General Motors. Todos los derechos reservados.
Página 3 de 6
ID de documento: 2231111
16/04/2018
https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=2231111&from=Referencias módulo con...

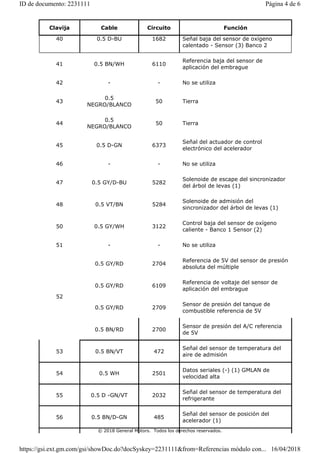

8. Clavija Cable Circuito Función
40 0.5 D-BU 1682 Señal baja del sensor de oxígeno
calentado - Sensor (3) Banco 2
41 0.5 BN/WH 6110
Referencia baja del sensor de
aplicación del embrague
42 - - No se utiliza
43
0.5
NEGRO/BLANCO
50 Tierra
44
0.5
NEGRO/BLANCO
50 Tierra
45 0.5 D-GN 6373
Señal del actuador de control
electrónico del acelerador
46 - - No se utiliza
47 0.5 GY/D-BU 5282
Solenoide de escape del sincronizador
del árbol de levas (1)
48 0.5 VT/BN 5284
Solenoide de admisión del
sincronizador del árbol de levas (1)
50 0.5 GY/WH 3122
Control baja del sensor de oxígeno
caliente - Banco 1 Sensor (2)
51 - - No se utiliza
52
0.5 GY/RD 2704
Referencia de 5V del sensor de presión
absoluta del múltiple
0.5 GY/RD 6109
Referencia de voltaje del sensor de
aplicación del embrague
0.5 GY/RD 2709
Sensor de presión del tanque de
combustible referencia de 5V
0.5 BN/RD 2700
Sensor de presión del A/C referencia
de 5V
53 0.5 BN/VT 472
Señal del sensor de temperatura del
aire de admisión
54 0.5 WH 2501
Datos seriales (-) (1) GMLAN de
velocidad alta
55 0.5 D -GN/VT 2032
Señal del sensor de temperatura del
refrigerante
56 0.5 BN/D-GN 485
Señal del sensor de posición del
acelerador (1)
© 2018 General Motors. Todos los derechos reservados.
Página 4 de 6
ID de documento: 2231111
16/04/2018
https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=2231111&from=Referencias módulo con...

9. Clavija Cable Circuito Función
57-58 - - No se utiliza
59 0.5 VT/ D-BU 3120
Señal alta del sensor de oxígeno
caliente - Banco 1 Sensor (2)
60 0.5 VT /GY 3110
Señal baja del sensor de oxígeno
caliente - Sensor (1) Banco 1
61 0.5 BN/ D-BU 486
Señal del sensor de posición del
acelerador (2)
62 0.5 D-GN 380
Señal del sensor de presión del
refrigerante de A/C
63-66 - - No se utiliza
67 0.5 D-BU 6373
Señal del actuador de control
electrónico del acelerador
68 0.5 BN/WH 419
Control del indicador de revisar el
motor
69 - - No se utiliza
70 0.5 D-BU 6814
Control de enfriamiento del motor del
termostato
71 0.5 D -GN/VT 335
Control del relevador del ventilador de
enfriamiento de baja velocidad (2H0)
72 0.75 WH 1310
Control del solenoide de ventilación
del depósito de EVAP
73
0.5 VT/YE 5985
Datos seriales de reactivación de los
accesorios
0.75 BK/WH 50 Tierra
74-78 - - No se utiliza
79 0.5 D-BU 2500
Datos seriales (+) (1) GMLAN de
velocidad alta
80 - - No se utiliza
81 0.5 YE/WH 1161
Señal de posición del pedal del
acelerador (1)
82 - - No se utiliza
83 0.5 D-GN/WH 432
Señal del sensor de presión absoluta
del distribuidor
© 2018 General Motors. Todos los derechos reservados.
Página 5 de 6
ID de documento: 2231111
16/04/2018
https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=2231111&from=Referencias módulo con...

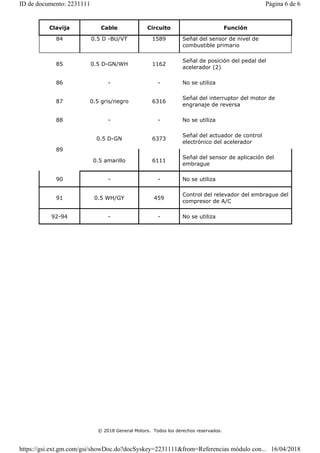

10. Clavija Cable Circuito Función
84 0.5 D -BU/VT 1589 Señal del sensor de nivel de
combustible primario
85 0.5 D-GN/WH 1162
Señal de posición del pedal del
acelerador (2)
86 - - No se utiliza
87 0.5 gris/negro 6316
Señal del interruptor del motor de
engranaje de reversa
88 - - No se utiliza
89
0.5 D-GN 6373
Señal del actuador de control
electrónico del acelerador
0.5 amarillo 6111
Señal del sensor de aplicación del
embrague
90 - - No se utiliza
91 0.5 WH/GY 459
Control del relevador del embrague del
compresor de A/C
92-94 - - No se utiliza
© 2018 General Motors. Todos los derechos reservados.
Página 6 de 6
ID de documento: 2231111
16/04/2018
https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=2231111&from=Referencias módulo con...
