Logic works

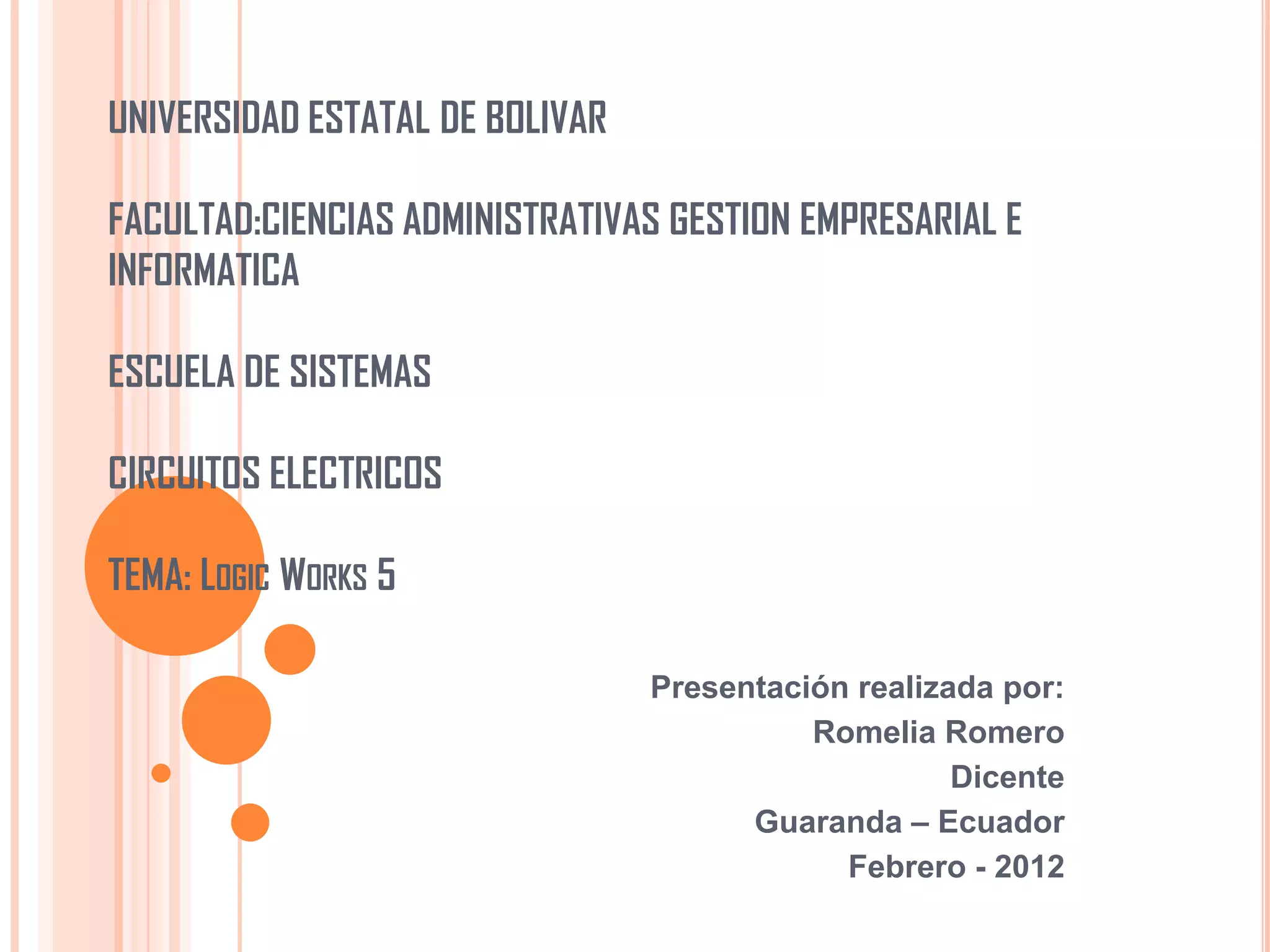

UNIVERSIDAD ESTATAL DE BOLIVAR

FACULTAD:CIENCIAS ADMINISTRATIVAS GESTION EMPRESARIAL E
INFORMATICA

ESCUELA DE SISTEMAS

CIRCUITOS ELECTRICOS

TEMA: LOGIC WORKS 5

Presentación realizada por:
Romelia Romero
Dicente
Guaranda – Ecuador
Febrero - 2012

LOGIC WORKS 5

Introducción
Instalación
Entorno

INTRODUCCION
 LogicWorks es una herramienta de diseño de circuitos
interactivo destinado a la enseñanza y el aprendizaje de
la lógica digital. Ninguna herramienta de software otras
marcas de diseño digital más fácil, más rápido o más
interactiva que LogicWorks. El paquete le ofrece la
potencia, la velocidad y la flexibilidad para crear y
probar un número ilimitado de elementos de circuito en
la pantalla. Esto significa que usted puede estudiar
conceptos avanzados mucho más rápida y claramente
en la pantalla utilizando simulación de lo que puede
pasar el tiempo por el cableado hasta piezas costosas y
propensas daños en un laboratorio. LogicWorks es tan
fácil de usar que los estudiantes van a crear y probar
circuitos en cuestión de minutos, en lugar de gastar
tiempo valioso laboratorio acaba de empezar.

INSTALACION

Abrimos el cd

SELECCIONAMOS LA CARPETA SOFTWARE

Damos clic en la carpeta logic works 5

HACEMOS DOBLE CHIC EN EL ICONO LOGIC
WORKS

DAMOS CLIC EN EL BOTÓN CREATE

ENTORNO DE LOGIC WORKS 5
 El interfaz de la aplicación presenta cuatro partes
diferenciadas: zona de menús y barras
 de herramientas (toolbars), ventana de captura de
esquemáticos, ventana de selección de
 bibliotecas y componentes (parts palette), y
ventana de presentación de cronograma
 (timing window):

PARTES DE LA VENTANA DE LOGIC WORKS 5

 En la ventana de captura de
esquemáticos es donde se
construye el circuito a
simular.
 Los circuitos se construyen
a base de
componentes, seleccionado
s de diferentes
 bibliotecas de
componentes, y unidos
mediante conexiones
(señales). La ventana de
 formas de onda permite
visualizar los resultados de
la simulación en el tiempo.

MENÚS Y BARRAS DE HERRAMIENTAS
 Menús:
 Menú File: En este menú se encuentran los comandos típicos de ficheros (abrir, cerrar,
 guardar), de impresión, y la salida del programa (exit). Si deseamos crear un circuito
 nuevo, seleccionamos la opción New, con lo cual se abrirá un diálogo en el que
 debemos seleccionar Design (las otras opciones no las usaremos).
 Menú Edit: Órdenes para copiar, cortar, pegar, deshacer. También los comandos de
 dibujar señales (draw signal), borrar objetos (zap), y nombrar señales (text) .
 Menú View: Opciones para mostrar/esconder barras de herramientas y ventanas de la
 aplicación, así como el manejo del tamaño de los contenidos de la ventana de
 esquemáticos (más grande/pequeño, tamaño normal,...).
 Menú Schematic: Opciones e información sobre el circuito presente en la ventana de
 captura de esquemáticos, que no vamos a usar.
 Menú Simulation: Ordenes para comenzar/parar la simulación, para añadir señales a la
 ventana de cronograma, y para importar/exportar cronograma (estas últimas no las
 usaremos). En este menú la opción PROM/RAM/PLA Wizard se utiliza para crear
 memorias y dispositivos lógicos programables.
 Menú Window: Permite arreglar la organización de las ventanas en la pantalla, así como
 mostrarlas/esconderlas.

BARRAS DE HERRAMIENTAS:
 Las barras de herramientas permiten ejecutar las órdenes
más comunes sin necesidad de
 hacerlo a través de los menús, así como otras funciones.
 Hay dos barras de herramientas: la superior es la barra de
herramientas de dibujo
 (drawing toolbar), y la inferior la de simulación (simulation
toolbar).

LOS DIFERENTES SÍMBOLOS CORRESPONDEN A LOS
SIGUIENTES COMANDOS:
