Este documento describe los modelos de representación raster y vectorial para la información geográfica en un SIG. Explica que el modelo raster se basa en una división sistemática y continua del espacio en celdas o pixeles, mientras que el modelo vectorial define el espacio mediante elementos geométricos como líneas, puntos y polígonos de forma no sistemática. Concluye que el formato raster es especialmente adecuado para el análisis de información geográfica continua debido a su estructura sistemática y regularidad.

1. Análisis Espacial Raster
Creación y modelamiento de superficies
Fotointerpretación y Sistemas de
Información Geográfica
Docente:
Johnny Alexander Vega 2013

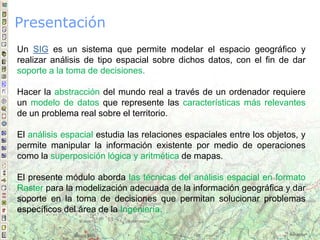

2. Presentación
Un SIG es un sistema que permite modelar el espacio geográfico y
realizar análisis de tipo espacial sobre dichos datos, con el fin de dar
soporte a la toma de decisiones.
Hacer la abstracción del mundo real a través de un ordenador requiere
un modelo de datos que represente las características más relevantes
de un problema real sobre el territorio.
El análisis espacial estudia las relaciones espaciales entre los objetos, y
permite manipular la información existente por medio de operaciones
como la superposición lógica y aritmética de mapas.
El presente módulo aborda las técnicas del análisis espacial en formato
Raster para la modelización adecuada de la información geográfica y dar
soporte en la toma de decisiones que permitan solucionar problemas
específicos del área de la Ingeniería.

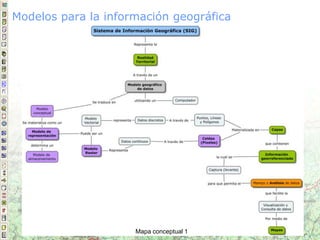

3. Modelos para la información geográfica
Mapa conceptual 1

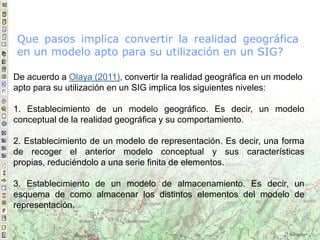

4. De acuerdo a Olaya (2011), convertir la realidad geográfica en un modelo
apto para su utilización en un SIG implica los siguientes niveles:
1. Establecimiento de un modelo geográfico. Es decir, un modelo
conceptual de la realidad geográfica y su comportamiento.
2. Establecimiento de un modelo de representación. Es decir, una forma
de recoger el anterior modelo conceptual y sus características
propias, reduciéndolo a una serie finita de elementos.
3. Establecimiento de un modelo de almacenamiento. Es decir, un
esquema de como almacenar los distintos elementos del modelo de
representación.
Que pasos implica convertir la realidad geográfica
en un modelo apto para su utilización en un SIG?

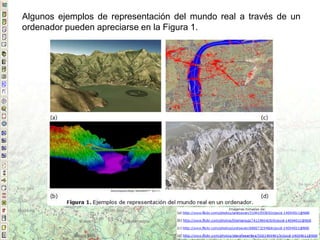

5. Algunos ejemplos de representación del mundo real a través de un
ordenador pueden apreciarse en la Figura 1.

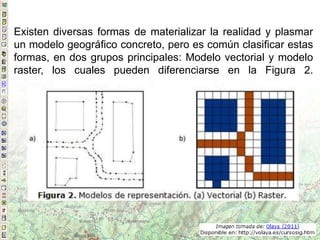

6. Existen diversas formas de materializar la realidad y plasmar
un modelo geográfico concreto, pero es común clasificar estas
formas, en dos grupos principales: Modelo vectorial y modelo
raster, los cuales pueden diferenciarse en la Figura 2.

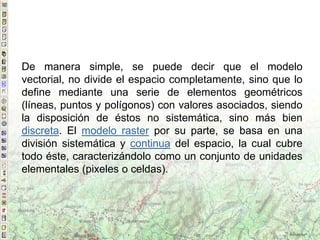

7. De manera simple, se puede decir que el modelo
vectorial, no divide el espacio completamente, sino que lo
define mediante una serie de elementos geométricos
(líneas, puntos y polígonos) con valores asociados, siendo
la disposición de éstos no sistemática, sino más bien
discreta. El modelo raster por su parte, se basa en una
división sistemática y continua del espacio, la cual cubre
todo éste, caracterizándolo como un conjunto de unidades
elementales (pixeles o celdas).

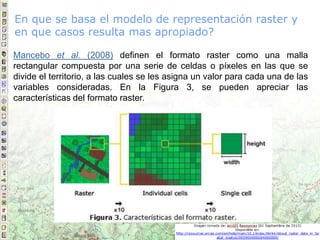

8. Mancebo et al. (2008) definen el formato raster como una malla
rectangular compuesta por una serie de celdas o píxeles en las que se
divide el territorio, a las cuales se les asigna un valor para cada una de las
variables consideradas. En la Figura 3, se pueden apreciar las
características del formato raster.
En que se basa el modelo de representación raster y
en que casos resulta mas apropiado?

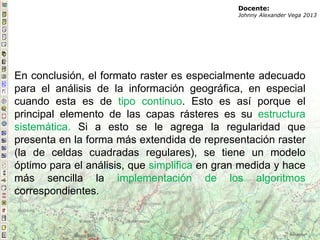

9. En conclusión, el formato raster es especialmente adecuado
para el análisis de la información geográfica, en especial
cuando esta es de tipo continuo. Esto es así porque el
principal elemento de las capas rásteres es su estructura
sistemática. Si a esto se le agrega la regularidad que
presenta en la forma más extendida de representación raster
(la de celdas cuadradas regulares), se tiene un modelo
óptimo para el análisis, que simplifica en gran medida y hace
más sencilla la implementación de los algoritmos
correspondientes.
Docente:
Johnny Alexander Vega 2013

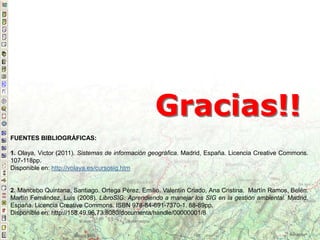

10. Gracias!!
FUENTES BIBLIOGRÁFICAS:
1. Olaya, Victor (2011). Sistemas de información geográfica. Madrid, España. Licencia Creative Commons.
107-118pp.
Disponible en: http://volaya.es/cursosig.htm
2. Mancebo Quintana, Santiago. Ortega Pérez, Emilio. Valentín Criado, Ana Cristina. Martín Ramos, Belén.
Martín Fernández, Luis (2008). LibroSIG: Aprendiendo a manejar los SIG en la gestión ambiental. Madrid,
España. Licencia Creative Commons. ISBN 978-84-691-7370-1. 88-89pp.
Disponible en: http://158.49.96.73:8080/documenta/handle/00000001/8
