Los componentes del ordenador

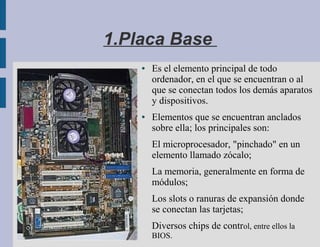

1.Placa Base
● Es el elemento principal de todo
ordenador, en el que se encuentran o al
que se conectan todos los demás aparatos
y dispositivos.
● Elementos que se encuentran anclados
sobre ella; los principales son:
El microprocesador, "pinchado" en un
elemento llamado zócalo;
La memoria, generalmente en forma de
módulos;
Los slots o ranuras de expansión donde
se conectan las tarjetas;
Diversos chips de control, entre ellos la
BIOS.

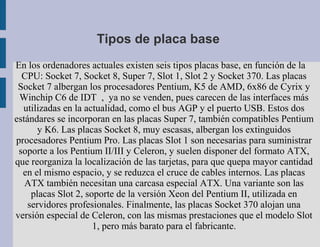

Tipos de placa base
En los ordenadores actuales existen seis tipos placas base, en función de la
CPU: Socket 7, Socket 8, Super 7, Slot 1, Slot 2 y Socket 370. Las placas
Socket 7 albergan los procesadores Pentium, K5 de AMD, 6x86 de Cyrix y
Winchip C6 de IDT , ya no se venden, pues carecen de las interfaces más
utilizadas en la actualidad, como el bus AGP y el puerto USB. Estos dos
estándares se incorporan en las placas Super 7, también compatibles Pentium
y K6. Las placas Socket 8, muy escasas, albergan los extinguidos
procesadores Pentium Pro. Las placas Slot 1 son necesarias para suministrar
soporte a los Pentium II/III y Celeron, y suelen disponer del formato ATX,
que reorganiza la localización de las tarjetas, para que quepa mayor cantidad
en el mismo espacio, y se reduzca el cruce de cables internos. Las placas
ATX también necesitan una carcasa especial ATX. Una variante son las
placas Slot 2, soporte de la versión Xeon del Pentium II, utilizada en
servidores profesionales. Finalmente, las placas Socket 370 alojan una
versión especial de Celeron, con las mismas prestaciones que el modelo Slot
1, pero más barato para el fabricante.

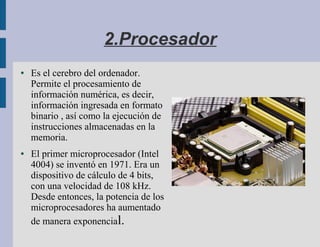

2.Procesador
● Es el cerebro del ordenador.
Permite el procesamiento de
información numérica, es decir,
información ingresada en formato
binario , así como la ejecución de
instrucciones almacenadas en la
memoria.
● El primer microprocesador (Intel
4004) se inventó en 1971. Era un
dispositivo de cálculo de 4 bits,
con una velocidad de 108 kHz.
Desde entonces, la potencia de los
microprocesadores ha aumentado
de manera exponencial.

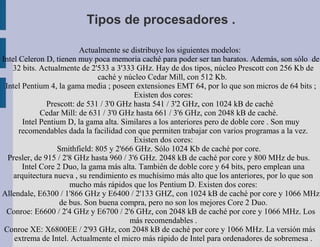

Tipos de procesadores .

Actualmente se distribuye los siguientes modelos:
Intel Celeron D, tienen muy poca memoria caché para poder ser tan baratos. Además, son sólo de
32 bits. Actualmente de 2'533 a 3'333 GHz. Hay de dos tipos, núcleo Prescott con 256 Kb de
caché y núcleo Cedar Mill, con 512 Kb.
Intel Pentium 4, la gama media ; poseen extensiones EMT 64, por lo que son micros de 64 bits ;
Existen dos cores:
Prescott: de 531 / 3'0 GHz hasta 541 / 3'2 GHz, con 1024 kB de caché
Cedar Mill: de 631 / 3'0 GHz hasta 661 / 3'6 GHz, con 2048 kB de caché.
Intel Pentium D, la gama alta. Similares a los anteriores pero de doble core . Son muy
recomendables dada la facilidad con que permiten trabajar con varios programas a la vez.
Existen dos cores:
Smithfield: 805 y 2'666 GHz. Sólo 1024 Kb de caché por core.
Presler, de 915 / 2'8 GHz hasta 960 / 3'6 GHz. 2048 kB de caché por core y 800 MHz de bus.
Intel Core 2 Duo, la gama más alta. También de doble core y 64 bits, pero emplean una
arquitectura nueva , su rendimiento es muchísimo más alto que los anteriores, por lo que son
mucho más rápidos que los Pentium D. Existen dos cores:
Allendale, E6300 / 1'866 GHz y E6400 / 2'133 GHZ, con 1024 kB de caché por core y 1066 MHz
de bus. Son buena compra, pero no son los mejores Core 2 Duo.
Conroe: E6600 / 2'4 GHz y E6700 / 2'6 GHz, con 2048 kB de caché por core y 1066 MHz. Los
más recomendables .
Conroe XE: X6800EE / 2'93 GHz, con 2048 kB de caché por core y 1066 MHz. La versión más
extrema de Intel. Actualmente el micro más rápido de Intel para ordenadores de sobremesa .

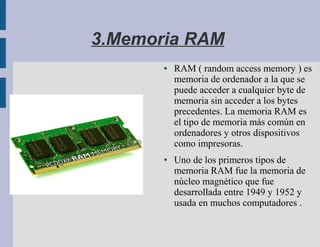

3.Memoria RAM
● RAM ( random access memory ) es
memoria de ordenador a la que se
puede acceder a cualquier byte de
memoria sin acceder a los bytes
precedentes. La memoria RAM es
el tipo de memoria más común en
ordenadores y otros dispositivos
como impresoras.
● Uno de los primeros tipos de
memoria RAM fue la memoria de
núcleo magnético que fue
desarrollada entre 1949 y 1952 y
usada en muchos computadores .

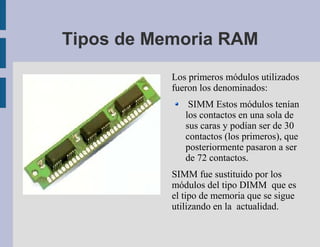

Tipos de Memoria RAM
Los primeros módulos utilizados
fueron los denominados:
SIMM Estos módulos tenían
los contactos en una sola de
sus caras y podían ser de 30
contactos (los primeros), que
posteriormente pasaron a ser
de 72 contactos.
SIMM fue sustituido por los
módulos del tipo DIMM que es
el tipo de memoria que se sigue
utilizando en la actualidad.

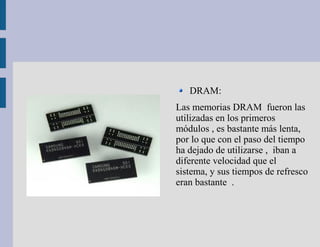

DRAM:
Las memorias DRAM fueron las
utilizadas en los primeros
módulos , es bastante más lenta,
por lo que con el paso del tiempo
ha dejado de utilizarse , iban a
diferente velocidad que el
sistema, y sus tiempos de refresco
eran bastante .

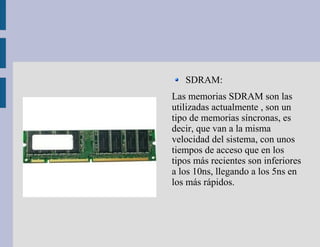

SDRAM:
Las memorias SDRAM son las
utilizadas actualmente , son un
tipo de memorias síncronas, es
decir, que van a la misma
velocidad del sistema, con unos
tiempos de acceso que en los
tipos más recientes son inferiores
a los 10ns, llegando a los 5ns en
los más rápidos.

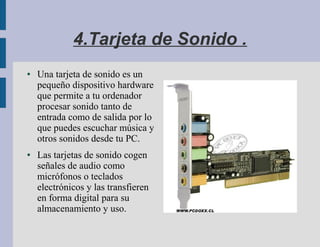

4.Tarjeta de Sonido .
● Una tarjeta de sonido es un
pequeño dispositivo hardware
que permite a tu ordenador
procesar sonido tanto de
entrada como de salida por lo
que puedes escuchar música y
otros sonidos desde tu PC.
● Las tarjetas de sonido cogen
señales de audio como
micrófonos o teclados
electrónicos y las transfieren
en forma digital para su
almacenamiento y uso.

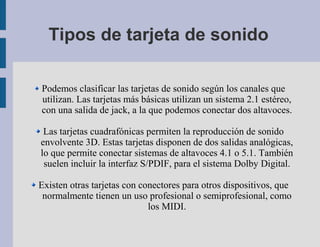

Tipos de tarjeta de sonido

Podemos clasificar las tarjetas de sonido según los canales que
utilizan. Las tarjetas más básicas utilizan un sistema 2.1 estéreo,
con una salida de jack, a la que podemos conectar dos altavoces.

Las tarjetas cuadrafónicas permiten la reproducción de sonido
envolvente 3D. Estas tarjetas disponen de dos salidas analógicas,
lo que permite conectar sistemas de altavoces 4.1 o 5.1. También
suelen incluir la interfaz S/PDIF, para el sistema Dolby Digital.

Existen otras tarjetas con conectores para otros dispositivos, que
normalmente tienen un uso profesional o semiprofesional, como
los MIDI.

5.Tarjeta gráfica
● La tarjeta gráfica es un dispositivo
que se conecta a la placa base , de
tu computadora y sirve para mostrar
imágenes en el monitor , lo normal
es que tengan una única salida, y
por lo tanto sólo puedas usar un
único monitor , pero cada vez es
más común ver adaptadores de este
tipo capaces de conectarse hasta a 4
pantallas de manera simultanea.
● Las primeras tarjetas gráficas tenían
como única función mostrar
imágenes en el monitor.

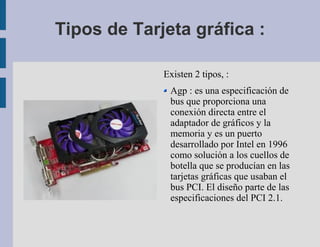

Tipos de Tarjeta gráfica :

Existen 2 tipos, :
Agp : es una especificación de
bus que proporciona una
conexión directa entre el
adaptador de gráficos y la
memoria y es un puerto
desarrollado por Intel en 1996
como solución a los cuellos de
botella que se producían en las
tarjetas gráficas que usaban el
bus PCI. El diseño parte de las
especificaciones del PCI 2.1.

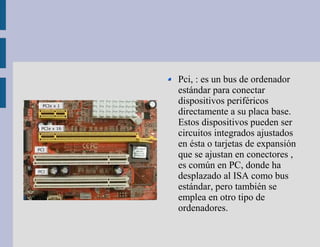

Pci, : es un bus de ordenador
estándar para conectar
dispositivos periféricos
directamente a su placa base.
Estos dispositivos pueden ser
circuitos integrados ajustados
en ésta o tarjetas de expansión
que se ajustan en conectores ,
es común en PC, donde ha
desplazado al ISA como bus
estándar, pero también se
emplea en otro tipo de
ordenadores.

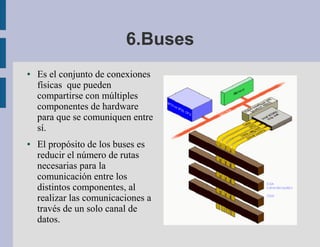

6.Buses
● Es el conjunto de conexiones
físicas que pueden
compartirse con múltiples
componentes de hardware
para que se comuniquen entre
sí.
● El propósito de los buses es
reducir el número de rutas
necesarias para la
comunicación entre los
distintos componentes, al
realizar las comunicaciones a
través de un solo canal de
datos.

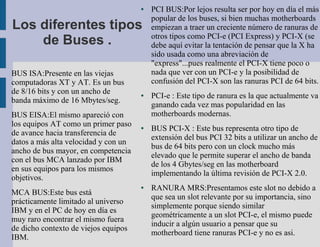

● PCI BUS:Por lejos resulta ser por hoy en día el más
popular de los buses, si bien muchas motherboards
Los diferentes tipos empiezan a traer un creciente número de ranuras de
otros tipos como PCI-e (PCI Express) y PCI-X (se
de Buses . debe aquí evitar la tentación de pensar que la X ha
sido usada como una abreviación de
"express"...pues realmente el PCI-X tiene poco o
BUS ISA:Presente en las viejas nada que ver con un PCI-e y la posibilidad de
computadoras XT y AT. Es un bus confusión del PCI-X son las ranuras PCI de 64 bits.
de 8/16 bits y con un ancho de ● PCI-e : Este tipo de ranura es la que actualmente va
banda máximo de 16 Mbytes/seg.
ganando cada vez mas popularidad en las
BUS EISA:El mismo apareció con motherboards modernas.
los equipos AT como un primer paso ● BUS PCI-X : Este bus representa otro tipo de
de avance hacia transferencia de
extensión del bus PCI 32 bits a utilizar un ancho de
datos a más alta velocidad y con un
bus de 64 bits pero con un clock mucho más
ancho de bus mayor, en competencia
elevado que le permite superar el ancho de banda
con el bus MCA lanzado por IBM
de los 4 Gbytes/seg en las motherboard
en sus equipos para los mismos
implementando la última revisión de PCI-X 2.0.
objetivos.
● RANURA MRS:Presentamos este slot no debido a
MCA BUS:Este bus está
que sea un slot relevante por su importancia, sino
prácticamente limitado al universo
simplemente porque siendo similar
IBM y en el PC de hoy en día es
geométricamente a un slot PCI-e, el mismo puede
muy raro encontrar el mismo fuera
inducir a algún usuario a pensar que su
de dicho contexto de viejos equipos
motherboard tiene ranuras PCI-e y no es asi.
IBM.

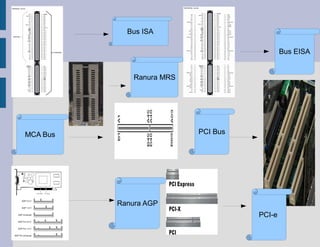

Bus ISA

Bus EISA

Ranura MRS

MCA Bus PCI Bus

Ranura AGP
PCI-e

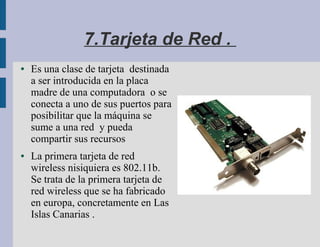

7.Tarjeta de Red .
● Es una clase de tarjeta destinada
a ser introducida en la placa
madre de una computadora o se
conecta a uno de sus puertos para
posibilitar que la máquina se
sume a una red y pueda
compartir sus recursos
● La primera tarjeta de red
wireless nisiquiera es 802.11b.
Se trata de la primera tarjeta de
red wireless que se ha fabricado
en europa, concretamente en Las
Islas Canarias .

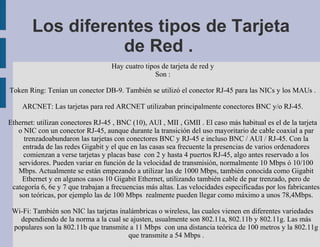

Los diferentes tipos de Tarjeta
de Red .
Hay cuatro tipos de tarjeta de red y
Son :

Token Ring: Tenían un conector DB-9. También se utilizó el conector RJ-45 para las NICs y los MAUs .

ARCNET: Las tarjetas para red ARCNET utilizaban principalmente conectores BNC y/o RJ-45.

Ethernet: utilizan conectores RJ-45 , BNC (10), AUI , MII , GMII . El caso más habitual es el de la tarjeta
o NIC con un conector RJ-45, aunque durante la transición del uso mayoritario de cable coaxial a par
trenzadoabundaron las tarjetas con conectores BNC y RJ-45 e incluso BNC / AUI / RJ-45. Con la
entrada de las redes Gigabit y el que en las casas sea frecuente la presencias de varios ordenadores
comienzan a verse tarjetas y placas base con 2 y hasta 4 puertos RJ-45, algo antes reservado a los
servidores. Pueden variar en función de la velocidad de transmisión, normalmente 10 Mbps ó 10/100
Mbps. Actualmente se están empezando a utilizar las de 1000 Mbps, también conocida como Gigabit
Ethernet y en algunos casos 10 Gigabit Ethernet, utilizando también cable de par trenzado, pero de
categoría 6, 6e y 7 que trabajan a frecuencias más altas. Las velocidades especificadas por los fabricantes
son teóricas, por ejemplo las de 100 Mbps realmente pueden llegar como máximo a unos 78,4Mbps.

Wi-Fi: También son NIC las tarjetas inalámbricas o wireless, las cuales vienen en diferentes variedades
dependiendo de la norma a la cual se ajusten, usualmente son 802.11a, 802.11b y 802.11g. Las más
populares son la 802.11b que transmite a 11 Mbps con una distancia teórica de 100 metros y la 802.11g
que transmite a 54 Mbps .

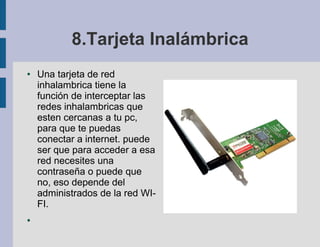

8.Tarjeta Inalámbrica
● Una tarjeta de red
inhalambrica tiene la
función de interceptar las
redes inhalambricas que
esten cercanas a tu pc,
para que te puedas
conectar a internet. puede
ser que para acceder a esa
red necesites una
contraseña o puede que
no, eso depende del
administrados de la red WI-
FI.
●

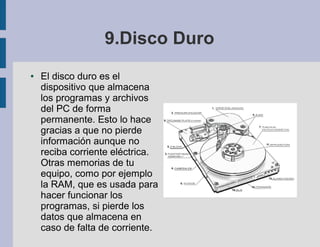

9.Disco Duro
● El disco duro es el
dispositivo que almacena
los programas y archivos
del PC de forma
permanente. Esto lo hace
gracias a que no pierde
información aunque no
reciba corriente eléctrica.
Otras memorias de tu
equipo, como por ejemplo
la RAM, que es usada para
hacer funcionar los
programas, si pierde los
datos que almacena en
caso de falta de corriente.

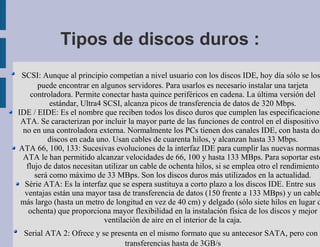

Tipos de discos duros :
SCSI: Aunque al principio competían a nivel usuario con los discos IDE, hoy día sólo se los
puede encontrar en algunos servidores. Para usarlos es necesario instalar una tarjeta
controladora. Permite conectar hasta quince periféricos en cadena. La última versión del
estándar, Ultra4 SCSI, alcanza picos de transferencia de datos de 320 Mbps.
IDE / EIDE: Es el nombre que reciben todos los disco duros que cumplen las especificaciones
ATA. Se caracterizan por incluir la mayor parte de las funciones de control en el dispositivo
no en una controladora externa. Normalmente los PCs tienen dos canales IDE, con hasta dos
discos en cada uno. Usan cables de cuarenta hilos, y alcanzan hasta 33 Mbps.
ATA 66, 100, 133: Sucesivas evoluciones de la interfaz IDE para cumplir las nuevas normas
ATA le han permitido alcanzar velocidades de 66, 100 y hasta 133 MBps. Para soportar este
flujo de datos necesitan utilizar un cable de ochenta hilos, si se emplea otro el rendimiento
será como máximo de 33 MBps. Son los discos duros más utilizados en la actualidad.
Série ATA: Es la interfaz que se espera sustituya a corto plazo a los discos IDE. Entre sus
ventajas están una mayor tasa de transferencia de datos (150 frente a 133 MBps) y un cable
más largo (hasta un metro de longitud en vez de 40 cm) y delgado (sólo siete hilos en lugar d
ochenta) que proporciona mayor flexibilidad en la instalación física de los discos y mejor
ventilación de aire en el interior de la caja.
Serial ATA 2: Ofrece y se presenta en el mismo formato que su antecesor SATA, pero con
transferencias hasta de 3GB/s

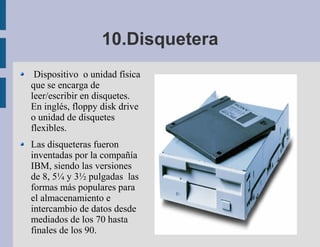

10.Disquetera
Dispositivo o unidad física
que se encarga de
leer/escribir en disquetes.
En inglés, floppy disk drive
o unidad de disquetes
flexibles.
Las disqueteras fueron
inventadas por la compañía
IBM, siendo las versiones
de 8, 5¼ y 3½ pulgadas las
formas más populares para
el almacenamiento e
intercambio de datos desde
mediados de los 70 hasta
finales de los 90.

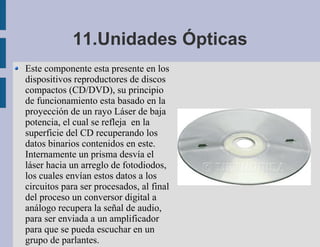

11.Unidades Ópticas
Este componente esta presente en los
dispositivos reproductores de discos
compactos (CD/DVD), su principio
de funcionamiento esta basado en la
proyección de un rayo Láser de baja
potencia, el cual se refleja en la
superficie del CD recuperando los
datos binarios contenidos en este.
Internamente un prisma desvía el
láser hacia un arreglo de fotodiodos,
los cuales envían estos datos a los
circuitos para ser procesados, al final
del proceso un conversor digital a
análogo recupera la señal de audio,
para ser enviada a un amplificador
para que se pueda escuchar en un
grupo de parlantes.

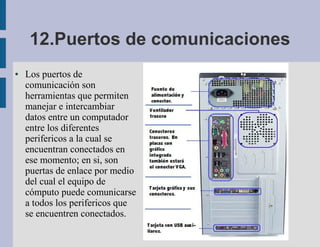

12.Puertos de comunicaciones
● Los puertos de
comunicación son
herramientas que permiten
manejar e intercambiar
datos entre un computador
entre los diferentes
perifericos a la cual se
encuentran conectados en
ese momento; en si, son
puertas de enlace por medio
del cual el equipo de
cómputo puede comunicarse
a todos los perifericos que
se encuentren conectados.

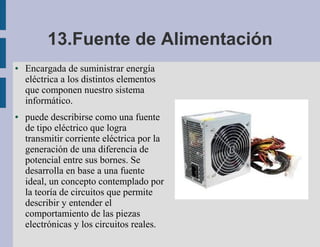

13.Fuente de Alimentación
● Encargada de suministrar energía
eléctrica a los distintos elementos
que componen nuestro sistema
informático.
● puede describirse como una fuente
de tipo eléctrico que logra
transmitir corriente eléctrica por la
generación de una diferencia de
potencial entre sus bornes. Se
desarrolla en base a una fuente
ideal, un concepto contemplado por
la teoría de circuitos que permite
describir y entender el
comportamiento de las piezas
electrónicas y los circuitos reales.

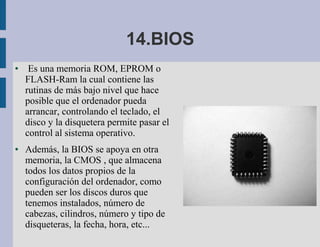

14.BIOS
● Es una memoria ROM, EPROM o
FLASH-Ram la cual contiene las
rutinas de más bajo nivel que hace
posible que el ordenador pueda
arrancar, controlando el teclado, el
disco y la disquetera permite pasar el
control al sistema operativo.
● Además, la BIOS se apoya en otra
memoria, la CMOS , que almacena
todos los datos propios de la
configuración del ordenador, como
pueden ser los discos duros que
tenemos instalados, número de
cabezas, cilindros, número y tipo de
disqueteras, la fecha, hora, etc...

Hecho por :

Andreea – Catalina , Botezatu .

Los componentes del ordenador

Más contenido relacionado

La actualidad más candente

Similar a Los componentes del ordenador

Último

Los componentes del ordenador
