La historia de las tarjetas madres comenzó en 1947 con el invento del transistor, lo que inició la miniaturización de circuitos electrónicos. En 1961 se anunció el primer circuito integrado y se comenzó a trabajar en computadoras con tarjetas madre. La tarjeta madre sirve como alojamiento y conexión de los componentes de una computadora para permitir su interacción y procesamiento.

2. Historia:
La historia de las tarjetas madres comienza en 1947 cuando William Shockley,
Walter Brattain y John Bardeen, científ icos de los laboratorios Bell, muestran
su invento, el transistor amplif icador de punto-contacto, iniciando el
desarrollo de la miniaturización de circuitos electrónicos.
Dummer, un británico que en 1952 presentó sobre la utilización de un bloque
de material sólido que puede ser utilizado para conectar componentes
electrónicos sin cables de conexión.
1961 cuando Fairchild Semiconductor anuncia el primer circuito integrado,
Con estos inventos se comienza a trabajar en la computadora con una tarjeta,
como las que mencionamos a continuación estas en orden de evolución.
Concepto de la tarjeta madre.
La mainboard es la parte principal de un computador ya que nos sirve de
alojamiento de los demás componentes permitiendo que estos interactúen
entre si y puedan realiza procesos.
La tarjeta madre es escogida según nuestras necesidades.

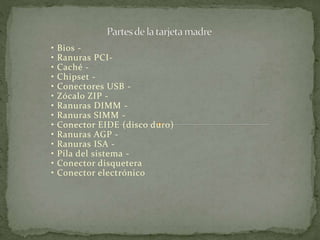

3. • Bios -
• Ranuras PCI-
• Caché -
• Chipset -
• Conectores USB -
• Zócalo ZIP -
• Ranuras DIMM -
• Ranuras SIMM -
• Conector EIDE (disco duro)
• Ranuras AGP -
• Ranuras ISA -
• Pila del sistema -
• Conector disquetera
• Conector electrónico

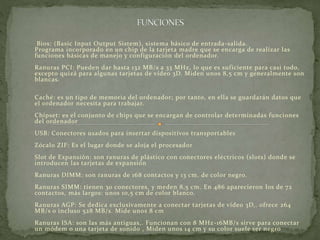

4. Bios: (Basic Input Output Sistem), sistema básico de entrada-salida.
Programa incorporado en un chip de la tarjeta madre que se encarga de realizar las
funciones básicas de manejo y conf iguración del ordenador.
Ranuras PCI: Pueden dar hasta 132 MB/s a 33 MHz, lo que es suf iciente para casi todo,
excepto quizá para algunas tarjetas de vídeo 3D. Miden unos 8,5 cm y generalmente son
blancas.
Caché: es un tipo de memoria del ordenador; por tanto, en ella se guardarán datos que
el ordenador necesita para trabajar.
Chipset: es el conjunto de chips que se encargan de controlar determinadas funciones
del ordenador
USB: Conectores usados para insertar dispositivos transportables
Zócalo ZIF: Es el lugar donde se aloja el procesador
Slot de Expansión: son ranuras de plástico con conectores eléctricos (slots) donde se
introducen las tarjetas de expansión
Ranuras DIMM: son ranuras de 168 contactos y 13 cm. de color negro.
Ranuras SIMM: tienen 30 conectores, y meden 8,5 cm. En 486 aparecieron los de 72
contactos, más largos: unos 10,5 cm de color blanco.
Ranuras AGP: Se dedica exclusivamente a conectar tarjetas de vídeo 3D,. ofrece 264
MB/s o incluso 528 MB/s. Mide unos 8 cm
Ranuras ISA: son las más antiguas,. Funcionan con 8 MHz -16MB/s sirve para conectar
un módem o una tarjeta de sonido , Miden unos 14 cm y su color suele ser negro

5. Pila: se encarga de conservar los parámetros de la BIOS como la fecha
y hora.
Socket LGA 775:Para la gama INTEL (Celaron y P4), del tipo 775, con
775 contactos. Este socket se conecta con el procesador mediante
contactos, en vez de mediante pines, que era lo normal hasta ese
momento.
Bancos de memoria: Son los bancos donde van insertados los módulos
de memoria. Su número varía entre 2 y 6 bancos y pueden ser del tipo
DDR, de 184 contactos o DDR2, de 240 contactos. Ya se están
vendiendo placas base con bamcos para memorias DDR3, también de
240 contactos, pero incompatibles con los bancos para DDR2.
Conectores:
Sata: Es una conexión de alta velocidad para discos duros. Hay dos
tipos de SATA:
- SATA1,
con una tasa de transferencia de 1.5 Gbps (150GB/s)
en la actualidad el estándar SATA1 no se monta en prácticamente
ninguna placa.
- SATA2,
con una tasa de transferencia de 3 Gbps (300GB/s)

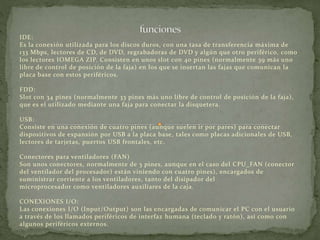

6. IDE:
Es la conexión utilizada para los discos duros, con una tasa de transferencia máxima de
133 Mbps, lectores de CD, de DVD, regrabadoras de DVD y algún que otro periférico, como
los lectores IOMEGA ZIP. Consisten en unos slot con 40 pines (normalmente 39 más uno
libre de control de posición de la faja) en los que se insertan las fajas que comunican la
placa base con estos periféricos.
FDD:
Slot con 34 pines (normalmente 33 pines más uno libre de control de posición de la faja),
que es el utilizado mediante una faja para conectar la disquetera.
USB:
Consiste en una conexión de cuatro pines (aunque suelen ir por pares) para conectar
dispositivos de expansión por USB a la placa base, tales como placas adicionales de USB,
lectores de tarjetas, puertos USB frontales, etc.
Conectores para ventiladores (FAN)
Son unos conectores, normalmente de 3 pines, aunque en el caso del CPU_FAN (conector
del ventilador del procesador) están viniendo con cuatro pines), encargados de
suministrar corriente a los ventiladores, tanto del disipador del
microprocesador como ventiladores auxiliares de la caja.
CONEXIONES I/O:
Las conexiones I/O (Input/Output) son las encargadas de comunicar el PC con el usuario
a través de los llamados periféricos de interfaz humana (teclado y ratón), así como con
algunos periféricos externos.

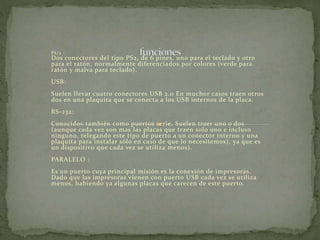

7. PS/2 :
Dos conectores del tipo PS2, de 6 pines, uno para el teclado y otro
para el ratón, normalmente diferenciados por colores (verde para
ratón y malva para teclado).
USB:
Suelen llevar cuatro conectores USB 2.0 En muchor casos traen otros
dos en una plaquita que se conecta a los USB internos de la placa.
RS-232:
Conocidos también como puertos serie. Suelen traer uno o dos
(aunque cada vez son mas las placas que traen solo uno e incluso
ninguno, relegando este tipo de puerto a un conector interno y una
plaquita para instalar sólo en caso de que lo necesitemos), ya que es
un dispositivo que cada vez se utiliza menos).
PARALELO :
Es un puerto cuya principal misión es la conexión de impresoras.
Dado que las impresoras vienen con puerto USB cada vez se utiliza
menos, habiendo ya algunas placas que carecen de este puerto.

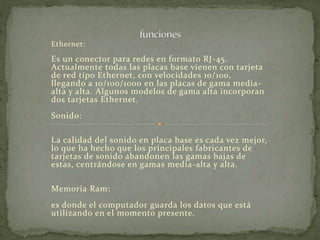

8. Ethernet:
Es un conector para redes en formato RJ-45.
Actualmente todas las placas base vienen con tarjeta
de red tipo Ethernet, con velocidades 10/100,
llegando a 10/100/1000 en las placas de gama media-alta
y alta. Algunos modelos de gama alta incorporan
dos tarjetas Ethernet.
Sonido:
La calidad del sonido en placa base es cada vez mejor,
lo que ha hecho que los principales fabricantes de
tarjetas de sonido abandonen las gamas bajas de
estas, centrándose en gamas media-alta y alta.
Memoria Ram:
es donde el computador guarda los datos que está
utilizando en el momento presente.

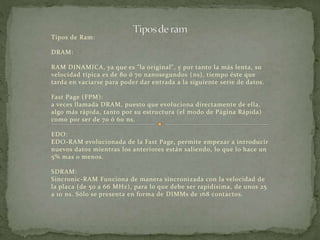

9. Tipos de Ram:
DRAM:
RAM DINAMICA, ya que es "la original", y por tanto la más lenta, su
velocidad típica es de 80 ó 70 nanosegundos (ns), tiempo éste que
tarda en vaciarse para poder dar entrada a la siguiente serie de datos.
Fast Page (FPM):
a veces llamada DRAM, puesto que evoluciona directamente de ella,
algo más rápida, tanto por su estructura (el modo de Página Rápida)
como por ser de 70 ó 60 ns.
EDO:
EDO-RAM evolucionada de la Fast Page, permite empezar a introducir
nuevos datos mientras los anteriores están saliendo, lo que lo hace un
5% mas o menos.
SDRAM:
Sincronic-RAM Funciona de manera sincronizada con la velocidad de
la placa (de 50 a 66 MHz), para lo que debe ser rapidísima, de unos 25
a 10 ns. Sólo se presenta en forma de DIMMs de 168 contactos.

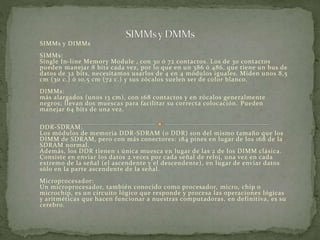

10. SIMMs y DIMMs
SIMMs:
Single In-line Memory Module , con 30 ó 72 contactos. Los de 30 contactos
pueden manejar 8 bits cada vez, por lo que en un 386 ó 486, que tiene un bus de
datos de 32 bits, necesitamos usarlos de 4 en 4 módulos iguales. Miden unos 8,5
cm (30 c.) ó 10,5 cm (72 c.) y sus zócalos suelen ser de color blanco.
DIMMs:
más alargados (unos 13 cm), con 168 contactos y en zócalos generalmente
negros; llevan dos muescas para facilitar su correcta colocación. Pueden
manejar 64 bits de una vez.
DDR-SDRAM:
Los módulos de memoria DDR-SDRAM (o DDR) son del mismo tamaño que los
DIMM de SDRAM, pero con más conectores: 184 pines en lugar de los 168 de la
SDRAM normal.
Además, los DDR tienen 1 única muesca en lugar de las 2 de los DIMM clásica.
Consiste en enviar los datos 2 veces por cada señal de reloj, una vez en cada
extremo de la señal (el ascendente y el descendente), en lugar de enviar datos
sólo en la parte ascendente de la señal.
Microprocesador:
Un microprocesador, también conocido como procesador, micro, chip o
microchip, es un circuito lógico que responde y procesa las operaciones lógicas
y aritméticas que hacen funcionar a nuestras computadoras, en def initiva, es su
cerebro.
