El documento proporciona información sobre las partes principales de un ordenador y cómo montarlo. Explica componentes clave como la placa base, la RAM, la tarjeta gráfica, el procesador, la fuente de alimentación y cómo se conectan entre sí para formar un sistema funcional.

1. Montaje de un Pc

2. Índice Partes de un Pc. Como montar un ordenador. Instalar un Pc.

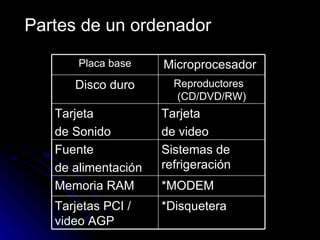

3. Partes de un ordenador *Disquetera Tarjetas PCI / video AGP *MODEM Memoria RAM Sistemas de refrigeración Fuente de alimentación Tarjeta de video Tarjeta de Sonido Reproductores (CD/DVD/RW) Disco duro Microprocesador Placa base

4. Placa base: La placa base, placa madre o tarjeta madre (en inglés motherboard) es la tarjeta de circuitos impresos que contiene, normalmente: el microprocesador, circuitos electrónicos de soporte, ranuras para conectar parte o toda la RAM del sistema, la ROM y ranuras especiales (slots) que permiten la conexión de tarjetas adaptadoras adicionales

5. soket Ranuras RAM Ranuras PCI Ranura AGP Bios Pila Chipset

6. Ranuras PCI: Puertos PCI(Peripheral Component Interconnect): ranuras de expansión en las que se puede conectar tarjetas de sonido, de vídeo, de red etc. El slot CI se sigue usando hoy en día y podemos encontrar bastantes componentes ( la mayoría) en el formato PCI. Dentro de los slots PCI está el PCI-Express. Ranura AGP Al puerto AGP se conecta la tarjeta gráfica y se usa únicamente para tarjetas gráficas en ordenadores muy potentes y asequibles; está siendo reemplazado por el slot PCI-e que es más potente. AGP quiere decir Advanced Graphics Port(Puerto de gráficos avanzados). Ranuras ISA El slot ISA fue reemplazado desde el año 2000 por el slot PCI. Los componentes diseñados para el slot ISA eran muy grandes y fueron de los primeros slots en usarse en los ordenadores personales. Hoy en día no se fabrican slots ISA. Los puertos ISA son ranuras de expansión actualmente en desuso, se incluyeron estos puertos hasta los primeros modelos del Pentium III. NOTA: El slot ISA (Industry Standard Arquitecture) es un tipo de slot o ranura de expansión de 16 Bits capaz de ofrecer hasta 16 MB/s a 8 MHz.

7. Soket El ZIF, del inglés Zero Insertion Force , es un zócalo (soket) donde se conecta un microprocesador con un mecanismo que permite una fuerza de inserción nula. Eléctricamente es como un PGA, aunque gracias a un sistema mecánico es posible introducir el microprocesador sin necesidad de fuerza alguna evitando así el riesgo de ruptura de una de sus patillas. Microprocesador Conjunto de circuitos electrónicos altamente integrado para cálculo y control computacional, es utilizado como Unidad Central de Proceso en un sistema microordenador y en otros dispositivos electrónicos complejos como cámaras fotográficas , impresoras, etc. y como añadido en pequeños aparatos extraíbles de otro aparato más complejo.

8. Bios En computación, el sistema básico de entrada/salida Basic Input-Output System (BIOS) es un código de interfaz que localiza y carga el sistema operativo en la RAM. Ésta proporciona la comunicación de bajo-nivel, operación y configuración con el hardware del sistema, que como mínimo maneja el teclado y proporciona salida básica durante el arranque. La BIOS usualmente está escrita en lenguaje ensamblador. RAM Sigla de Random Access Memory (Memoria de acceso directo). La RAM se usa para mantener los programas mientras se están ejecutando, y los datos mientras se los procesa. La RAM es volátil, lo que significa que la información escrita en la RAM desaparecerá cuando se apague la alimentación de energía del ordenador.

9. Chipset Es un grupo de microprocesadores especialmente diseñados para funcionar como si fueran una única unidad y para desempeñar una o varias funciones. Un ejemplo típico de chipset es el Intel 430 HX, un set PCI para Pentium.

10. Disco duro Se llama disco duro (en inglés hard disk , abreviado con frecuencia HD o HDD ) al dispositivo encargado de almacenar información de forma persistente en una computadora. Los discos duros generalmente utilizan un sistema de grabación magnética analógica. Disco Duro 1 Gb Disco Duro 80 GB

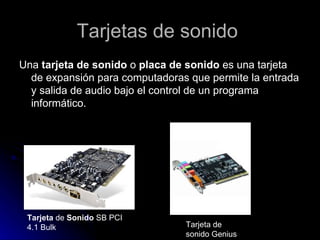

11. Tarjetas de sonido Una tarjeta de sonido o placa de sonido es una tarjeta de expansión para computadoras que permite la entrada y salida de audio bajo el control de un programa informático. Tarjeta de Sonido SB PCI 4.1 Bulk Tarjeta de sonido Genius

12. Tarjetas de Video Una tarjeta gráfica o tarjeta de vídeo es una tarjeta de circuito impreso encargada de transformar las señales eléctricas que llegan desde el microprocesador en información comprensible y representable por la pantalla del ordenador. GEFORCE FX5500 256MB

13. RAM RAM es el acrónimo inglés de R andom A ccess M emory (memoria de acceso aleatorio). Se trata de una memoria de semiconductor en la que se puede tanto leer como escribir información. Es una memoria volátil, es decir, pierde su contenido al desconectar la energía eléctrica. Se utiliza normalmente como memoria temporal para almacenar resultados intermedios y datos similares no permanentes. Las memorias se agrupan en módulos, que se conectan a la placa base del computador. Según los tipos de conectores que lleven los módulos, se clasifican en Módulos SIMM (Single In-line Memory Module), con 30 ó 72 contactos, módulos DIMM (Dual In-line Memory Module), con 168 contactos y módulos RIMM (RAMBUS In-line Memory Module) con 184 contactos.

14. RAM La memoria RAM ( Random Access Memory o Memoria de Acceso Aleatorio) es uno de los componentes más importantes de los actuales equipos informáticos, y su constante aumento de la velocidad y capacidad ha permitido a los PCs crecer en potencia de trabajo y rendimiento. Cuando compramos memoria RAM en nuestra tienda de informática, comprobamos cómo estos pequeños chips no se encuentran sueltos, sino soldados a un pequeño circuito impreso denominado módulo, que podemos encontrar en diferentes tipos y tamaños, cada uno ajustado a una necesidad concreta (SIMM, DIMM, RIMM).

15. MODEM Acrónimo de las palabras mo dulador/ de modulador . El módem actúa como equipo terminal del circuito de datos (ETCD) permitiendo la transmisión de un flujo de datos digitales a través de una señal analógica. Su uso más es en transmisiones de datos por vía telefónica. Los ordenadores procesan datos de forma digital; sin embargo, las líneas telefónicas de la red básica sólo transmiten señales analógicas. Los MODEM actualmente en desuso por las Líneas ADSL tenían una velocidad de 56Kb los de 2º generación y unos 28Kb los de la primera generación

16. Sistemas de refrigeración Refrigeración Liquida La Refrigeración líquida o watercooling es una técnica de enfriamiento utilizando agua en vez de disipadores de calor y ventiladores (dentro del chasis), logrando así excelentes resultados en cuanto a temperaturas, y con enormes posibilidades en overclocking. Se suele realizar con circuitos de agua estancos. Elementos Bloques para Chipset: Bloques para Microprocesador: Bloques para Disco Duro Bloques para Tarjeta Gráfica: Bomba Depósitos Radiadores

17. Sistemas de refrigeración Disipador/Ventilador En los ordenadores se suelen usar para evitar un aumento de temperatura en algunos componentes. Por ejemplo se emplea sobre la placa base para evitar que las temperatura alta puedan llegar a quemarlos.

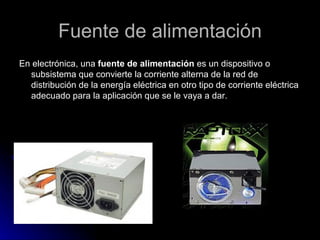

18. Fuente de alimentación En electrónica, una fuente de alimentación es un dispositivo o subsistema que convierte la corriente alterna de la red de distribución de la energía eléctrica en otro tipo de corriente eléctrica adecuado para la aplicación que se le vaya a dar.

19. Disquetera La disquetera es la unidad lectora de disquetes, y ayuda a introducirlo para guardar la información. Refiriéndonos exclusivamente al mundo del PC, en las unidades de disquette sólo han existido dos formatos físicos considerados como estándar, el de 5 1/4 y el de 3 1/2. En formato de 5 1/4, el IBM PC original sólo contaba con unidades de 160 Kb., esto era debido a que dichas unidades sólo aprovechaban una cara de los disquettes. Luego, con la incorporación del PC XT vinieron las unidades de doble cara con una capacidad de 360 Kb.(DD o doble densidad), y más tarde, con el AT, la unidad de alta densidad (HD) y 1,2 Mb. El formato de 3 1/2 IBM lo impuso en sus modelos PS/2. Para la gama 8086 las de 720 Kb. (DD o doble densidad) y para el resto las de 1,44 Mb. (HD o alta densidad) que son las que hoy todavía perduran. En este mismo formato, también surgió un nuevo modelo de 2,88 Mb. (EHD o Extra alta densidad), pero no consiguió cuajar.

20. Reproductor de CD Los CD-ROM son leídos por una lectora de CD-ROM y escritos por grabadoras de CD (a menudo llamadas "quemadoras"). Los lectores CD-ROM, ahora casi universalmente usados en las computadoras, puede ser conectado a la computadora por la interfase IDE (ATA), por una interfaz SCSI o una interfaz propietaria, como la interfaz de Panasonic. La mayoría de los lectores de CD-ROM pueden también leer CD de audio (CDA) y CD de vídeo (VCD, DVD) con el software apropiado. Reproductores de CD/DVD/CD-RW

21. Montaje de ordenador
