Luz y el movimiento ondulatorio

1.
DE LA LUZ ALA VISIÓN

2.
MOVIMIENTO ONDULATORIO

3.
¿QUE ES UNAONDA?

4.

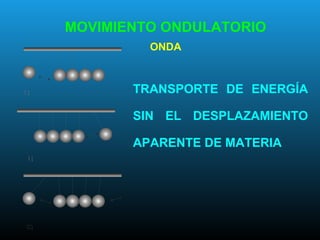

TRANSPORTE DE ENERGÍA SINEL DESPLAZAMIENTO APARENTE DE MATERIA MOVIMIENTO ONDULATORIO ONDA

5.
¿QUE ES ELMOVIMIENTO ARMONICO SIMPLE O PERIODICO?

6.

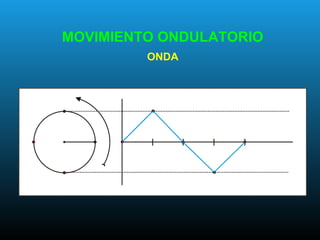

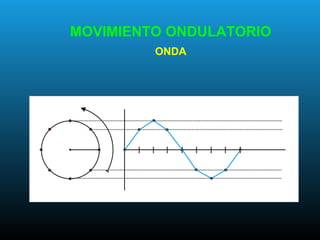

MOVIMIENTO ONDULATORIO ONDA

7.

8.

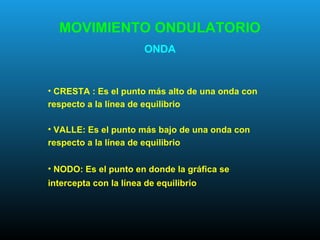

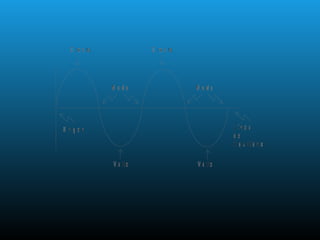

• CRESTA :Es el punto más alto de una onda con respecto a la línea de equilibrio • VALLE: Es el punto más bajo de una onda con respecto a la línea de equilibrio • NODO: Es el punto en donde la gráfica se intercepta con la línea de equilibrio MOVIMIENTO ONDULATORIO ONDA

10.

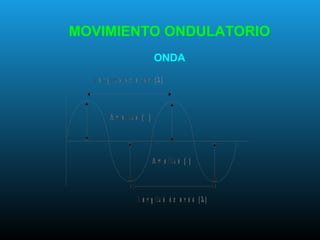

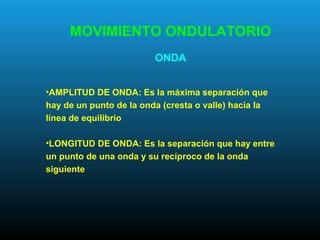

•AMPLITUD DE ONDA:Es la máxima separación que hay de un punto de la onda (cresta o valle) hacia la línea de equilibrio •LONGITUD DE ONDA: Es la separación que hay entre un punto de una onda y su recíproco de la onda siguiente MOVIMIENTO ONDULATORIO ONDA

11.

12.

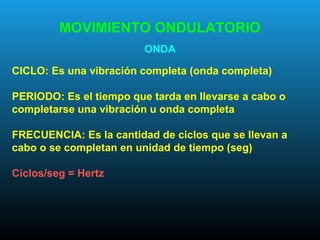

MOVIMIENTO ONDULATORIO ONDA CICLO: Esuna vibración completa (onda completa) PERIODO: Es el tiempo que tarda en llevarse a cabo o completarse una vibración u onda completa FRECUENCIA: Es la cantidad de ciclos que se llevan a cabo o se completan en unidad de tiempo (seg) Ciclos/seg = Hertz

13.

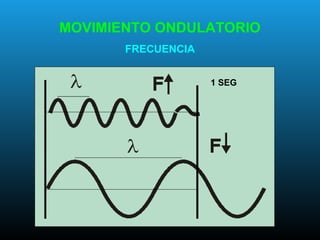

MOVIMIENTO ONDULATORIO FRECUENCIA 1 SEG

14.

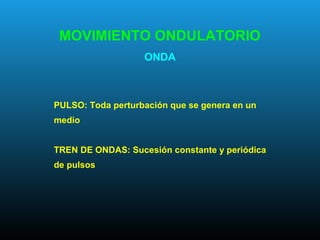

PULSO: Toda perturbaciónque se genera en un medio TREN DE ONDAS: Sucesión constante y periódica de pulsos MOVIMIENTO ONDULATORIO ONDA

15.

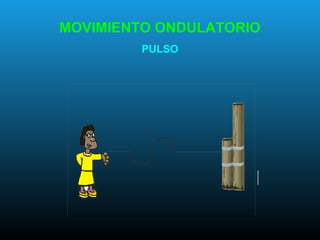

MOVIMIENTO ONDULATORIO PULSO

16.

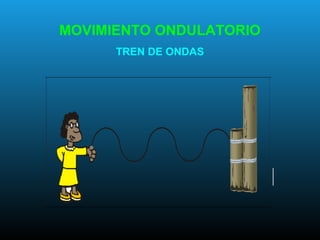

MOVIMIENTO ONDULATORIO TREN DEONDAS

17.

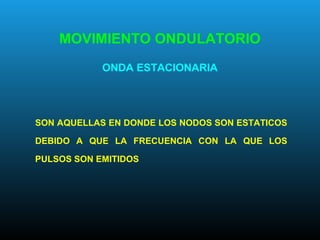

MOVIMIENTO ONDULATORIO ONDA ESTACIONARIA SONAQUELLAS EN DONDE LOS NODOS SON ESTATICOS DEBIDO A QUE LA FRECUENCIA CON LA QUE LOS PULSOS SON EMITIDOS

18.

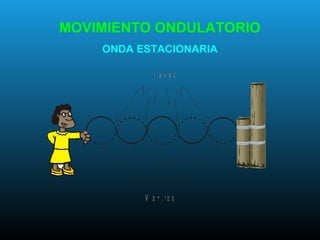

MOVIMIENTO ONDULATORIO ONDA ESTACIONARIA

19.

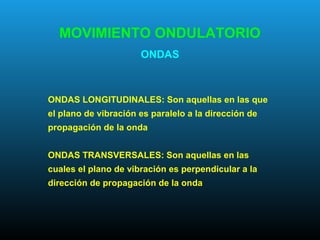

ONDAS LONGITUDINALES: Sonaquellas en las que el plano de vibración es paralelo a la dirección de propagación de la onda ONDAS TRANSVERSALES: Son aquellas en las cuales el plano de vibración es perpendicular a la dirección de propagación de la onda MOVIMIENTO ONDULATORIO ONDAS

20.

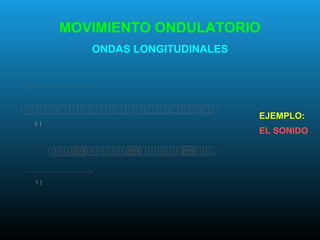

MOVIMIENTO ONDULATORIO ONDAS LONGITUDINALES EJEMPLO: ELSONIDO

21.

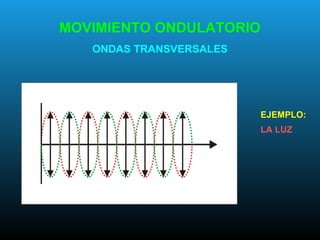

MOVIMIENTO ONDULATORIO ONDAS TRANSVERSALES EJEMPLO: LALUZ

22.
¿QUE ES LALUZ?

23.

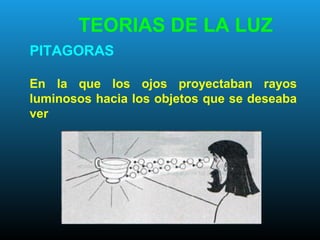

TEORIAS DE LALUZ PITAGORAS En la que los ojos proyectaban rayos luminosos hacia los objetos que se deseaba ver

24.

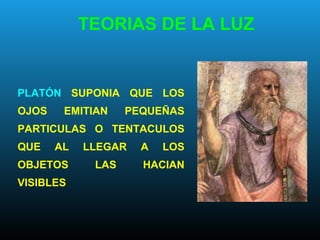

PLATÓN SUPONIA QUELOS OJOS EMITIAN PEQUEÑAS PARTICULAS O TENTACULOS QUE AL LLEGAR A LOS OBJETOS LAS HACIAN VISIBLES TEORIAS DE LA LUZ

25.

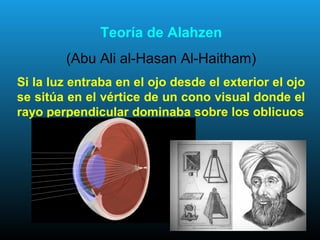

Teoría de Alahzen (AbuAli al-Hasan Al-Haitham) Si la luz entraba en el ojo desde el exterior el ojo se sitúa en el vértice de un cono visual donde el rayo perpendicular dominaba sobre los oblicuos

26.

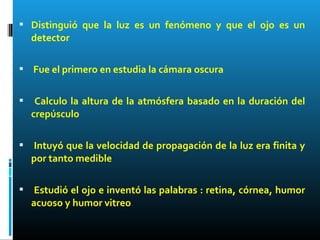

 Distinguió quela luz es un fenómeno y que el ojo es un detector  Fue el primero en estudia la cámara oscura  Calculo la altura de la atmósfera basado en la duración del crepúsculo  Intuyó que la velocidad de propagación de la luz era finita y por tanto medible  Estudió el ojo e inventó las palabras : retina, córnea, humor acuoso y humor vitreo

27.

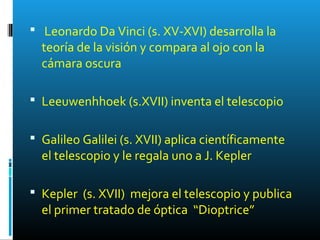

 Leonardo DaVinci (s. XV-XVI) desarrolla la teoría de la visión y compara al ojo con la cámara oscura  Leeuwenhhoek (s.XVII) inventa el telescopio  Galileo Galilei (s. XVII) aplica científicamente el telescopio y le regala uno a J. Kepler  Kepler (s. XVII) mejora el telescopio y publica el primer tratado de óptica “Dioptrice”

28.

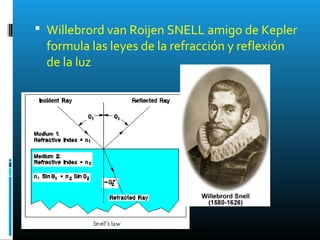

 Willebrord vanRoijen SNELL amigo de Kepler formula las leyes de la refracción y reflexión de la luz

29.

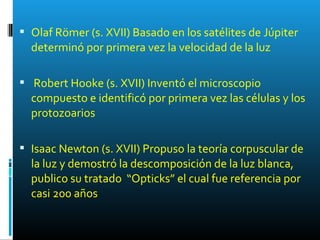

 Olaf Römer(s. XVII) Basado en los satélites de Júpiter determinó por primera vez la velocidad de la luz  Robert Hooke (s. XVII) Inventó el microscopio compuesto e identificó por primera vez las células y los protozoarios  Isaac Newton (s. XVII) Propuso la teoría corpuscular de la luz y demostró la descomposición de la luz blanca, publico su tratado “Opticks” el cual fue referencia por casi 200 años

30.

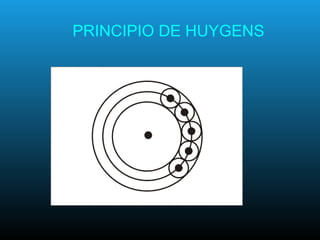

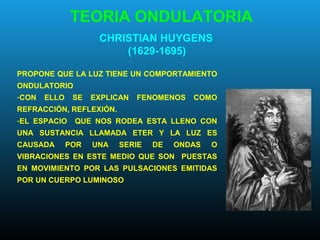

CHRISTIAN HUYGENS (1629-1695) PROPONE QUELA LUZ TIENE UN COMPORTAMIENTO ONDULATORIO -CON ELLO SE EXPLICAN FENOMENOS COMO REFRACCIÓN, REFLEXIÓN. -EL ESPACIO QUE NOS RODEA ESTA LLENO CON UNA SUSTANCIA LLAMADA ETER Y LA LUZ ES CAUSADA POR UNA SERIE DE ONDAS O VIBRACIONES EN ESTE MEDIO QUE SON PUESTAS EN MOVIMIENTO POR LAS PULSACIONES EMITIDAS POR UN CUERPO LUMINOSO TEORIA ONDULATORIA

31.

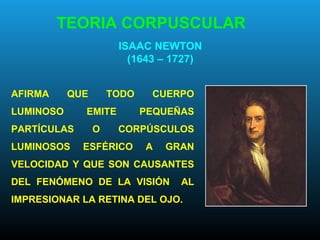

AFIRMA QUE TODOCUERPO LUMINOSO EMITE PEQUEÑAS PARTÍCULAS O CORPÚSCULOS LUMINOSOS ESFÉRICO A GRAN VELOCIDAD Y QUE SON CAUSANTES DEL FENÓMENO DE LA VISIÓN AL IMPRESIONAR LA RETINA DEL OJO. TEORIA CORPUSCULAR ISAAC NEWTON (1643 – 1727)

32.

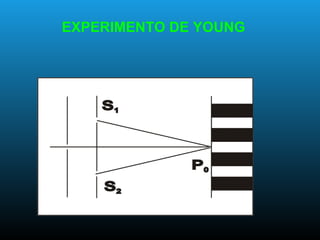

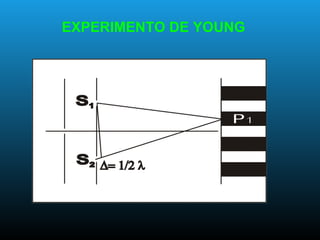

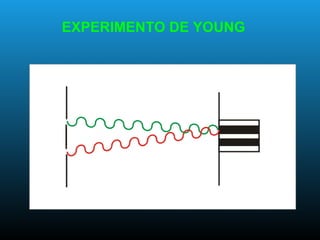

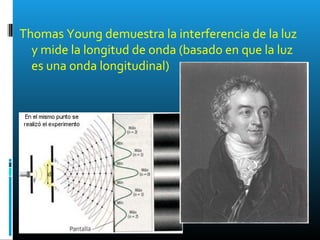

Thomas Young demuestrala interferencia de la luz y mide la longitud de onda (basado en que la luz es una onda longitudinal)

33.

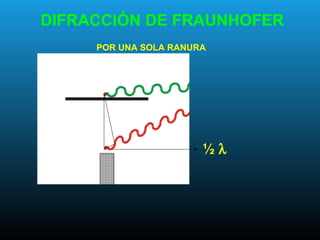

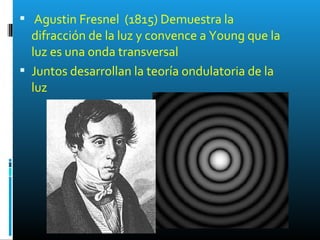

 Agustin Fresnel(1815) Demuestra la difracción de la luz y convence a Young que la luz es una onda transversal  Juntos desarrollan la teoría ondulatoria de la luz

34.

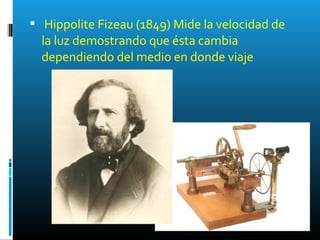

 Hippolite Fizeau(1849) Mide la velocidad de la luz demostrando que ésta cambia dependiendo del medio en donde viaje

35.

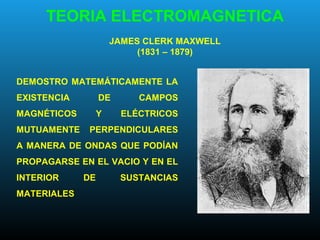

TEORIA ELECTROMAGNETICA JAMES CLERKMAXWELL (1831 – 1879) DEMOSTRO MATEMÁTICAMENTE LA EXISTENCIA DE CAMPOS MAGNÉTICOS Y ELÉCTRICOS MUTUAMENTE PERPENDICULARES A MANERA DE ONDAS QUE PODÍAN PROPAGARSE EN EL VACIO Y EN EL INTERIOR DE SUSTANCIAS MATERIALES

36.

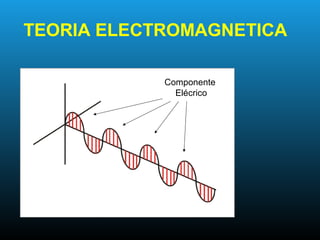

Componente Elécrico TEORIA ELECTROMAGNETICA

37.

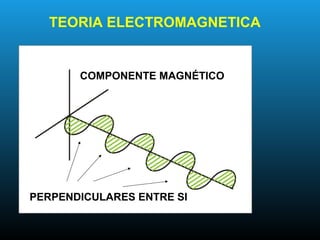

TEORIA ELECTROMAGNETICA COMPONENTE MAGNÉTICO PERPENDICULARESENTRE SI

38.

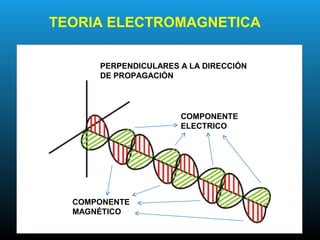

TEORIA ELECTROMAGNETICA PERPENDICULARES ALA DIRECCIÓN DE PROPAGACIÓN COMPONENTE ELECTRICO COMPONENTE MAGNÉTICO

39.
LA ENERGÍA ELECTROMAGNÉTICA SEABSORBE O SE EMITE EN FORMA DISCONTÍNUA EN PAQUETES Ó “CUANTOS”. TEORIA CUANTICA MAX KARL ERNST LUDWINDG PLANK (1858 – 1947)

40.

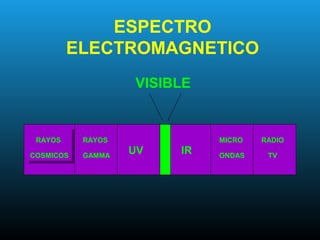

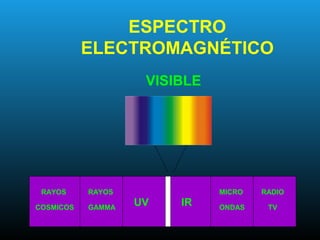

ESPECTRO ELECTROMAGNÉTICO VISIBLE RAYOS COSMICOS RAYOS GAMMA UV IR MICRO ONDAS RADIO TV

41.
TODA RADIACIÓN ELECTROMAGNÉTICACAPAZ DE ESTIMULAR LA RETINA Y PROVOCAR SENSACIÓN DE VISIÓN LA LUZ ES:

42.
¿QUE ES VISIÓN?

43.

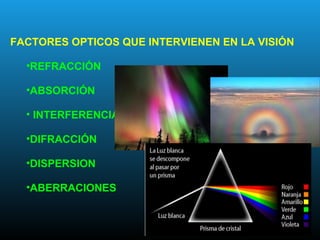

FACTORES OPTICOS QUEINTERVIENEN EN LA VISIÓN •REFRACCIÓN •ABSORCIÓN • INTERFERENCIA •DIFRACCIÓN •DISPERSION •ABERRACIONES

44.

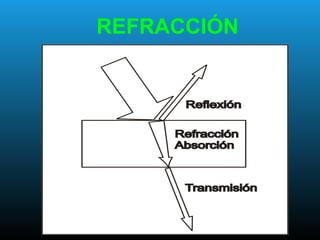

REFRACCIÓN

45.
CALCULO DEL ANGULO DEREFRACCION

46.
¿QUE ES LAREFRACCIÓN?

47.

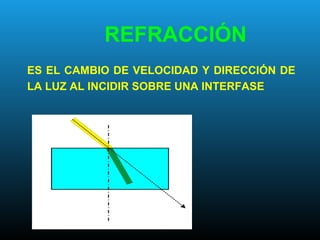

REFRACCIÓN ES EL CAMBIODE VELOCIDAD Y DIRECCIÓN DE LA LUZ AL INCIDIR SOBRE UNA INTERFASE

48.
REFRACCIÓN CUANDO LA LUZINCIDE PERPENDICULAR A LA INTERFASE NO SUFRE DESVIACION

49.

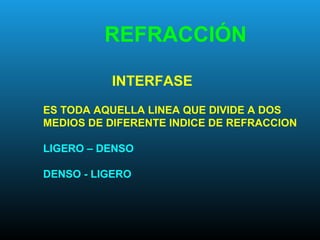

REFRACCIÓN INTERFASE ES TODA AQUELLALINEA QUE DIVIDE A DOS MEDIOS DE DIFERENTE INDICE DE REFRACCION LIGERO – DENSO DENSO - LIGERO

50.

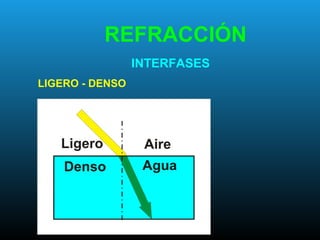

REFRACCIÓN INTERFASES LIGERO - DENSO

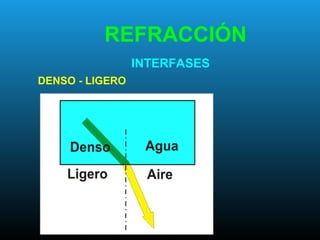

51.
INTERFASES DENSO - LIGERO REFRACCIÓN

52.

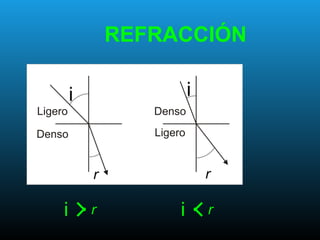

REFRACCIÓN i i r r ir i r

53.

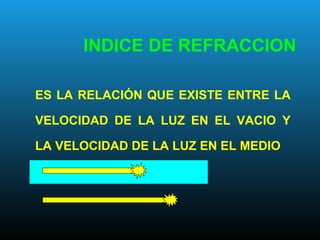

INDICE DE REFRACCION ESLA RELACIÓN QUE EXISTE ENTRE LA VELOCIDAD DE LA LUZ EN EL VACIO Y LA VELOCIDAD DE LA LUZ EN EL MEDIO

54.
INDICE DE REFRACCION n= c v Velocidad de la luz en el vacio Velocidad de la luz en el medio

55.

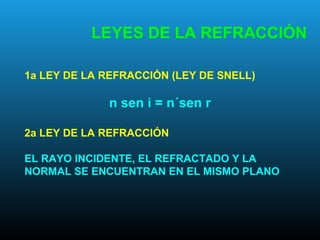

LEYES DE LAREFRACCIÓN 1a LEY DE LA REFRACCIÓN (LEY DE SNELL) n sen i = n´sen r 2a LEY DE LA REFRACCIÓN EL RAYO INCIDENTE, EL REFRACTADO Y LA NORMAL SE ENCUENTRAN EN EL MISMO PLANO

56.

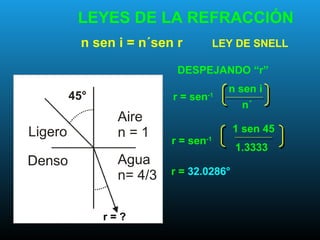

n sen i= n´sen r LEY DE SNELL LEYES DE LA REFRACCIÓN r = ? r = sen-1 n sen i n´ DESPEJANDO “r” r = sen-1 1 sen 45 1.3333 r = 32.0286°

57.

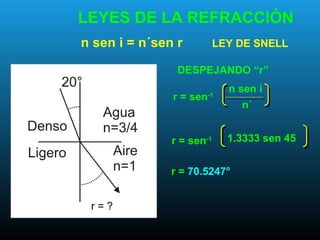

n sen i= n´sen r LEY DE SNELL LEYES DE LA REFRACCIÓN r = ? r = sen-1 n sen i n´ DESPEJANDO “r” r = sen-1 1.3333 sen 45 r = 70.5247°

58.

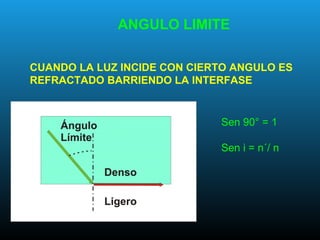

ANGULO LIMITE CUANDO LALUZ INCIDE CON CIERTO ANGULO ES REFRACTADO BARRIENDO LA INTERFASE Sen 90° = 1 Sen i = n´/ n

59.

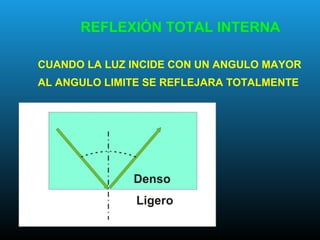

REFLEXIÓN TOTAL INTERNA CUANDOLA LUZ INCIDE CON UN ANGULO MAYOR AL ANGULO LIMITE SE REFLEJARA TOTALMENTE

60.

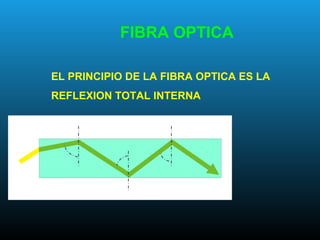

FIBRA OPTICA EL PRINCIPIODE LA FIBRA OPTICA ES LA REFLEXION TOTAL INTERNA

61.
PROFUNDIDAD APARENTE v n2 = u n1 V =Ubicación real U = Ubicación virtual n1 = Indice inicial n2 = Indice final

62.

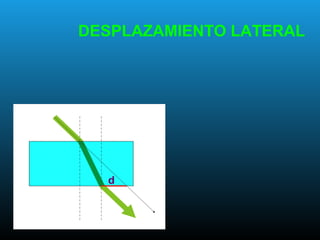

d DESPLAZAMIENTO LATERAL

65.
ESPECTRO ELECTROMAGNETICO VISIBLE RAYOS COSMICOS RAYOS COSMICOS RAYOS GAMMA UV IR MICRO ONDAS RADIO TV

66.

67.

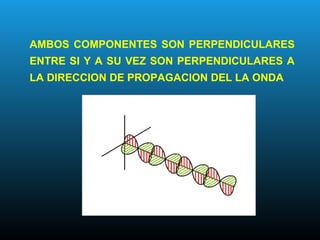

AMBOS COMPONENTES SONPERPENDICULARES ENTRE SI Y A SU VEZ SON PERPENDICULARES A LA DIRECCION DE PROPAGACION DEL LA ONDA

68.

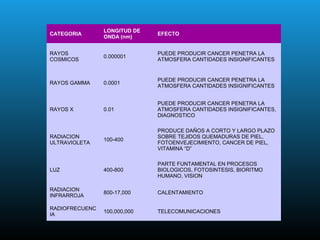

CATEGORIA LONGITUD DE ONDA (nm) EFECTO RAYOS COSMICOS 0.000001 PUEDEPRODUCIR CANCER PENETRA LA ATMOSFERA CANTIDADES INSIGNIFICANTES RAYOS GAMMA 0.0001 PUEDE PRODUCIR CANCER PENETRA LA ATMOSFERA CANTIDADES INSIGNIFICANTES RAYOS X 0.01 PUEDE PRODUCIR CANCER PENETRA LA ATMOSFERA CANTIDADES INSIGNIFICANTES, DIAGNOSTICO RADIACION ULTRAVIOLETA 100-400 PRODUCE DAÑOS A CORTO Y LARGO PLAZO SOBRE TEJIDOS QUEMADURAS DE PIEL, FOTOENVEJECIMIENTO, CANCER DE PIEL, VITAMINA “D” LUZ 400-800 PARTE FUNTAMENTAL EN PROCESOS BIOLOGICOS, FOTOSINTESIS, BIORITMO HUMANO, VISION RADIACION INFRARROJA 800-17,000 CALENTAMIENTO RADIOFRECUENC IA 100,000,000 TELECOMUNICACIONES

69.

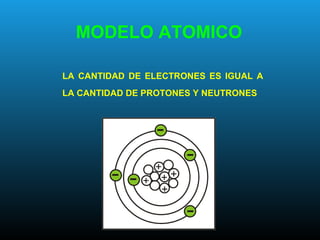

MODELO ATOMICO LA CANTIDADDE ELECTRONES ES IGUAL A LA CANTIDAD DE PROTONES Y NEUTRONES

70.

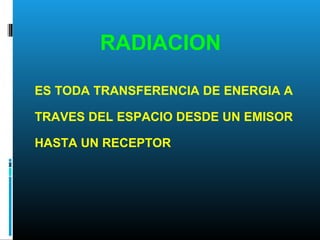

ES TODA TRANSFERENCIADE ENERGIA A TRAVES DEL ESPACIO DESDE UN EMISOR HASTA UN RECEPTOR RADIACION

71.

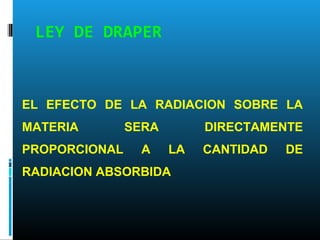

LEY DE DRAPER ELEFECTO DE LA RADIACION SOBRE LA MATERIA SERA DIRECTAMENTE PROPORCIONAL A LA CANTIDAD DE RADIACION ABSORBIDA

72.

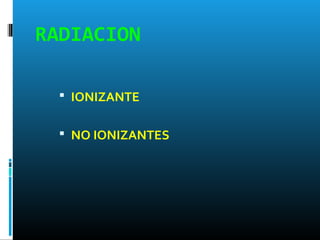

RADIACION  IONIZANTE  NOIONIZANTES

73.

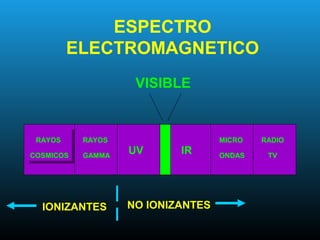

ESPECTRO ELECTROMAGNETICO VISIBLE RAYOS COSMICOS RAYOS COSMICOS RAYOS GAMMA UV IR MICRO ONDAS RADIO TV IONIZANTES NOIONIZANTES

74.

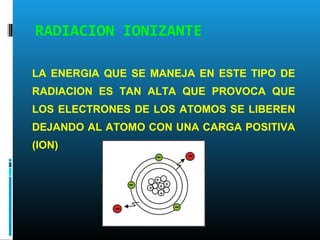

RADIACION IONIZANTE LA ENERGIAQUE SE MANEJA EN ESTE TIPO DE RADIACION ES TAN ALTA QUE PROVOCA QUE LOS ELECTRONES DE LOS ATOMOS SE LIBEREN DEJANDO AL ATOMO CON UNA CARGA POSITIVA (ION)

75.

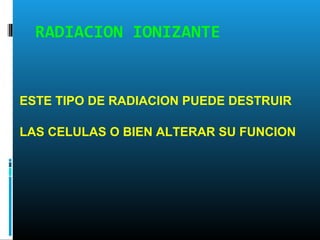

ESTE TIPO DERADIACION PUEDE DESTRUIR LAS CELULAS O BIEN ALTERAR SU FUNCION RADIACION IONIZANTE

76.

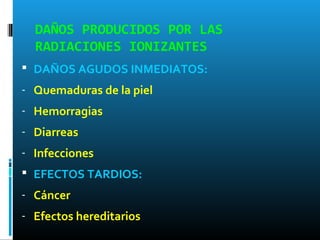

DAÑOS PRODUCIDOS PORLAS RADIACIONES IONIZANTES  DAÑOS AGUDOS INMEDIATOS: - Quemaduras de la piel - Hemorragias - Diarreas - Infecciones  EFECTOS TARDIOS: - Cáncer - Efectos hereditarios

77.

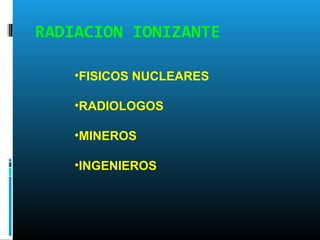

RADIACION IONIZANTE •FISICOS NUCLEARES •RADIOLOGOS •MINEROS •INGENIEROS

78.

79.
¿QUE ES VISIÓN?

80.

83.

84.

85.

86.

87.

88.

89.

90.

91.

92.

93.

94.

95.

96.

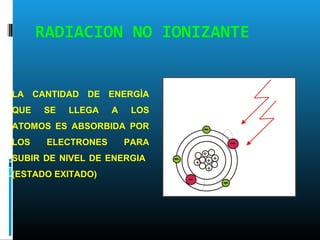

RADIACION NO IONIZANTE LACANTIDAD DE ENERGÌA QUE SE LLEGA A LOS ATOMOS ES ABSORBIDA POR LOS ELECTRONES PARA SUBIR DE NIVEL DE ENERGIA (ESTADO EXITADO)

97.

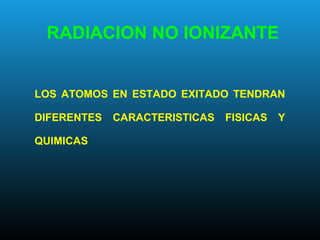

RADIACION NO IONIZANTE LOSATOMOS EN ESTADO EXITADO TENDRAN DIFERENTES CARACTERISTICAS FISICAS Y QUIMICAS

98.

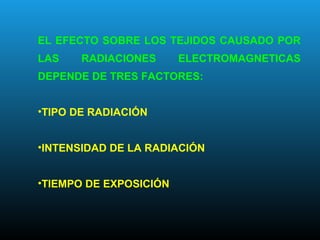

EL EFECTO SOBRELOS TEJIDOS CAUSADO POR LAS RADIACIONES ELECTROMAGNETICAS DEPENDE DE TRES FACTORES: •TIPO DE RADIACIÓN •INTENSIDAD DE LA RADIACIÓN •TIEMPO DE EXPOSICIÓN

99.

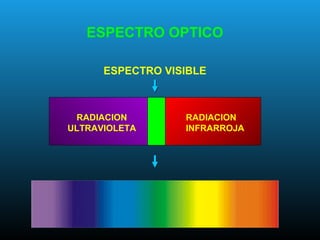

RADIACION ULTRAVIOLETA RADIACION INFRARROJA ESPECTRO VISIBLE ESPECTRO OPTICO

100.

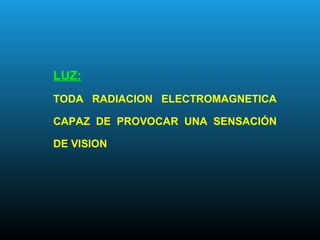

LUZ: TODA RADIACION ELECTROMAGNETICA CAPAZDE PROVOCAR UNA SENSACIÓN DE VISION

101.

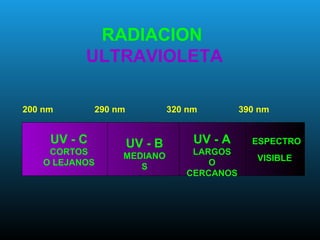

RADIACION ULTRAVIOLETA 200 nm 290nm 320 nm 390 nm UV - C CORTOS O LEJANOS UV - B MEDIANO S UV - A LARGOS O CERCANOS ESPECTRO VISIBLE

102.

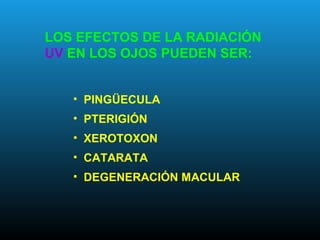

LOS EFECTOS DELA RADIACIÓN UV EN LOS OJOS PUEDEN SER: • PINGÜECULA • PTERIGIÓN • XEROTOXON • CATARATA • DEGENERACIÓN MACULAR

103.

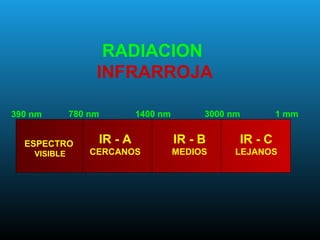

RADIACION INFRARROJA ESPECTRO VISIBLE IR - A CERCANOS IR- B MEDIOS IR - C LEJANOS 780 nm 1400 nm 3000 nm 1 mm390 nm

104.

105.
¿QUE ES VISIÓN?

106.

109.

110.

111.

112.

113.

114.

115.

116.

117.

118.

119.

120.

121.

122.

123.

124.

125.

126.

127.

128.

129.

130.
•QUERATITIS •CATARATA LAMELAR •QUEMADURAS DECOROIDES Y RETINA •DESPIGMENTACION DEL IRIS •CONGESTION HEMORRAGICA DEL IRIS LOS EFECTOS DE LA RADIACIÓN IR EN LOS OJOS PUEDEN SER:

131.

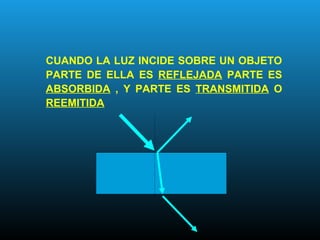

CUANDO LA LUZINCIDE SOBRE UN OBJETO PARTE DE ELLA ES REFLEJADA PARTE ES ABSORBIDA , Y PARTE ES TRANSMITIDA O REEMITIDA

132.
ABSORCION

133.

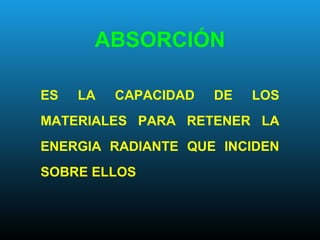

ABSORCIÓN ES LA CAPACIDADDE LOS MATERIALES PARA RETENER LA ENERGIA RADIANTE QUE INCIDEN SOBRE ELLOS

134.
CUANDO LA LUZINCIDE SOBRE UN CUERPO OPACO LA LUZ REFLEJADA SERA LA QUE NUESTRO OJO PERCIBA, EL RESTO SERA ABSORBIDO POR EL MATERIAL DEL QUE ESTE HECHO ESE CUERPO

138.

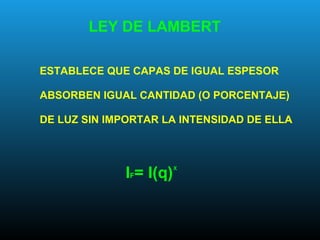

ESTABLECE QUE CAPASDE IGUAL ESPESOR ABSORBEN IGUAL CANTIDAD (O PORCENTAJE) DE LUZ SIN IMPORTAR LA INTENSIDAD DE ELLA LEY DE LAMBERT IF= I(q)X

139.

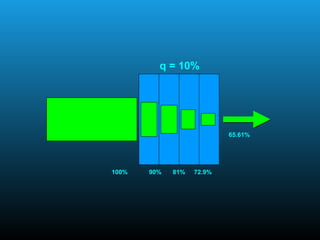

100% q = 10% 90%81% 72.9% 65.61%

140.

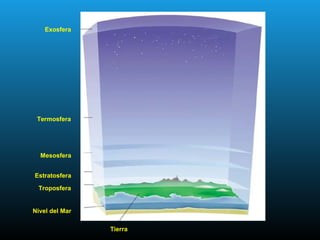

Nivel del Mar Troposfera Estratosfera Mesosfera Termosfera Exosfera Tierra

142.

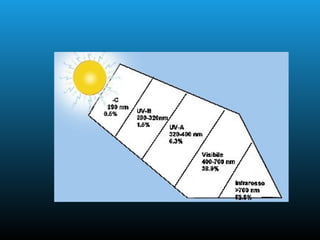

8 % UV 40% visible 60 % IR LA RADIACIÒN TOTAL QUE LLEGA A LA SUPERFICIE DE LA TIERRA

143.

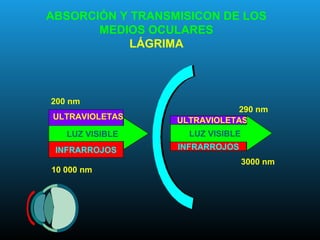

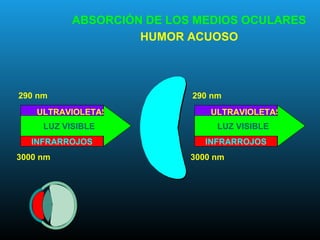

ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 290 nm 3000nm INFRARROJOS ULTRAVIOLETAS LUZ VISIBLE 200 nm 10 000 nm ABSORCIÓN Y TRANSMISICON DE LOS MEDIOS OCULARES LÁGRIMA

144.

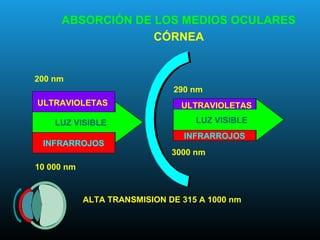

ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 290 nm 3000nm INFRARROJOS ULTRAVIOLETAS LUZ VISIBLE 200 nm 10 000 nm ALTA TRANSMISION DE 315 A 1000 nm ABSORCIÓN DE LOS MEDIOS OCULARES CÓRNEA

145.
ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 290 nm 3000nm ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 290 nm 3000 nm ABSORCIÓN DE LOS MEDIOS OCULARES HUMOR ACUOSO

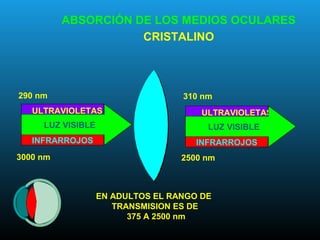

146.
ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 290 nm 3000nm ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 310 nm 2500 nm EN ADULTOS EL RANGO DE TRANSMISION ES DE 375 A 2500 nm ABSORCIÓN DE LOS MEDIOS OCULARES CRISTALINO

147.

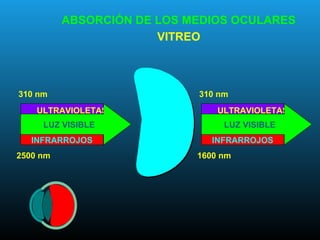

ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 310 nm 2500nm ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 310 nm 1600 nm ABSORCIÓN DE LOS MEDIOS OCULARES VITREO

148.
ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 375 nm 1600nm INFRARROJOS ULTRAVIOLETAS LUZ VISIBLE 200 nm 10 000 nm RANGO DE RADIACION SOBRE RETINA DE 375 A 1600 nm ABSORCIÓN DE LOS MEDIOS OCULARES CÓRNEA

149.
LENTES DE ABSORCION

150.

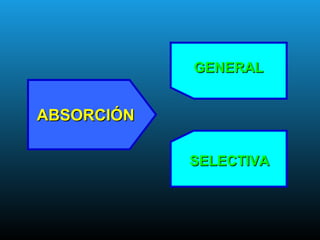

ABSORCIÓNABSORCIÓN GENERALGENERAL SELECTIVASELECTIVA

151.

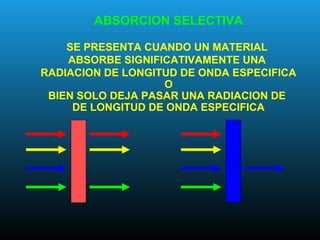

ABSORCION SELECTIVA SE PRESENTACUANDO UN MATERIAL ABSORBE SIGNIFICATIVAMENTE UNA RADIACION DE LONGITUD DE ONDA ESPECIFICA O BIEN SOLO DEJA PASAR UNA RADIACION DE DE LONGITUD DE ONDA ESPECIFICA

152.

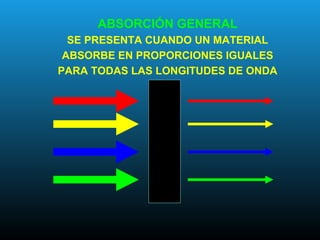

ABSORCIÓN GENERAL SE PRESENTACUANDO UN MATERIAL ABSORBE EN PROPORCIONES IGUALES PARA TODAS LAS LONGITUDES DE ONDA

153.
LENTES DE ABSORCIONLENTESDE ABSORCION •VIDRIOS COLOREADOS •VIDRIOS ENTINTADOS •FOTOCROMATICOS •POLARIZADOS •PLASTICOS ENTINTADO

154.

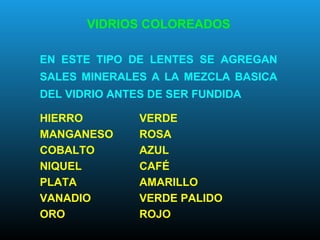

VIDRIOS COLOREADOS EN ESTETIPO DE LENTES SE AGREGAN SALES MINERALES A LA MEZCLA BASICA DEL VIDRIO ANTES DE SER FUNDIDA HIERRO VERDE MANGANESO ROSA COBALTO AZUL NIQUEL CAFÉ PLATA AMARILLO VANADIO VERDE PALIDO ORO ROJO

155.

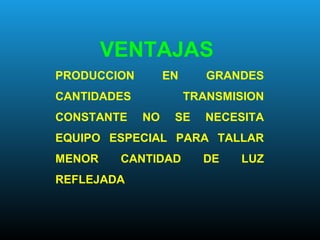

VENTAJAS PRODUCCION EN GRANDES CANTIDADESTRANSMISION CONSTANTE NO SE NECESITA EQUIPO ESPECIAL PARA TALLAR MENOR CANTIDAD DE LUZ REFLEJADA

156.

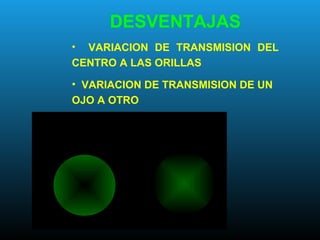

DESVENTAJAS • VARIACION DETRANSMISION DEL CENTRO A LAS ORILLAS • VARIACION DE TRANSMISION DE UN OJO A OTRO

157.

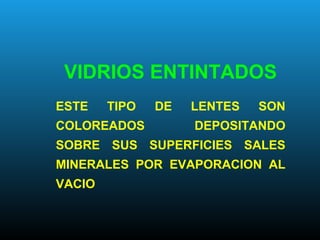

VIDRIOS ENTINTADOS ESTE TIPODE LENTES SON COLOREADOS DEPOSITANDO SOBRE SUS SUPERFICIES SALES MINERALES POR EVAPORACION AL VACIO

158.

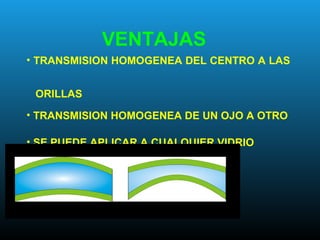

• TRANSMISION HOMOGENEADEL CENTRO A LAS ORILLAS • TRANSMISION HOMOGENEA DE UN OJO A OTRO • SE PUEDE APLICAR A CUALQUIER VIDRIO VENTAJAS

159.

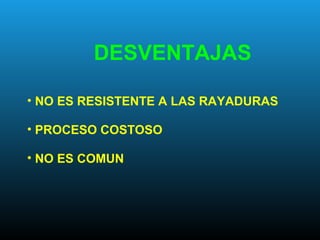

• NO ESRESISTENTE A LAS RAYADURAS • PROCESO COSTOSO • NO ES COMUN DESVENTAJAS

160.

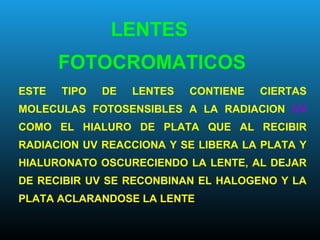

ESTE TIPO DELENTES CONTIENE CIERTAS MOLECULAS FOTOSENSIBLES A LA RADIACION UV COMO EL HIALURO DE PLATA QUE AL RECIBIR RADIACION UV REACCIONA Y SE LIBERA LA PLATA Y HIALURONATO OSCURECIENDO LA LENTE, AL DEJAR DE RECIBIR UV SE RECONBINAN EL HALOGENO Y LA PLATA ACLARANDOSE LA LENTE LENTES FOTOCROMATICOS

161.

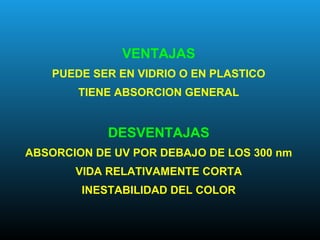

VENTAJAS PUEDE SER ENVIDRIO O EN PLASTICO TIENE ABSORCION GENERAL DESVENTAJAS ABSORCION DE UV POR DEBAJO DE LOS 300 nm VIDA RELATIVAMENTE CORTA INESTABILIDAD DEL COLOR

162.

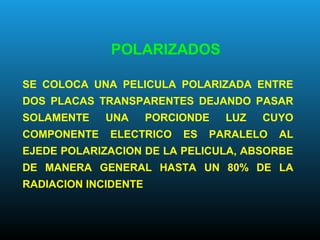

POLARIZADOS SE COLOCA UNAPELICULA POLARIZADA ENTRE DOS PLACAS TRANSPARENTES DEJANDO PASAR SOLAMENTE UNA PORCIONDE LUZ CUYO COMPONENTE ELECTRICO ES PARALELO AL EJEDE POLARIZACION DE LA PELICULA, ABSORBE DE MANERA GENERAL HASTA UN 80% DE LA RADIACION INCIDENTE

163.

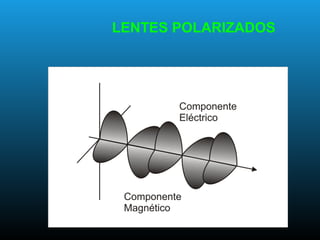

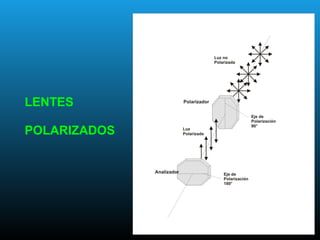

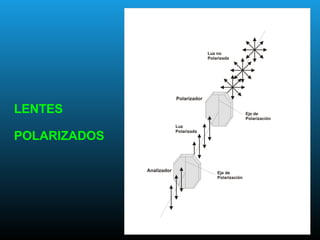

LENTES POLARIZADOS

164.

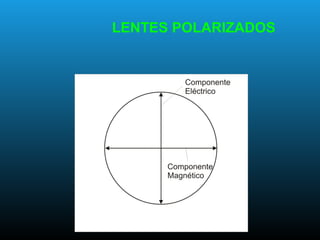

LENTES POLARIZADOS

165.
LENTES POLARIZADOS

166.

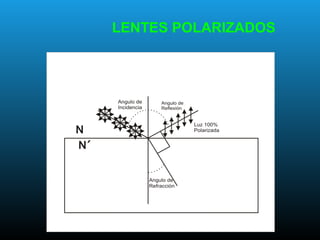

LENTES POLARIZADOS

167.
LENTES POLARIZADOS

168.

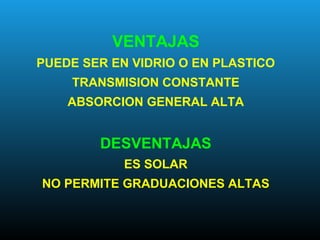

VENTAJAS PUEDE SER ENVIDRIO O EN PLASTICO TRANSMISION CONSTANTE ABSORCION GENERAL ALTA DESVENTAJAS ES SOLAR NO PERMITE GRADUACIONES ALTAS

169.

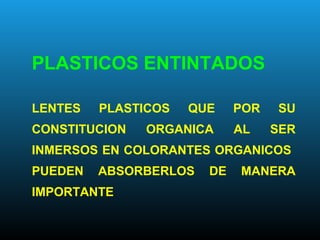

PLASTICOS ENTINTADOS LENTES PLASTICOSQUE POR SU CONSTITUCION ORGANICA AL SER INMERSOS EN COLORANTES ORGANICOS PUEDEN ABSORBERLOS DE MANERA IMPORTANTE

170.

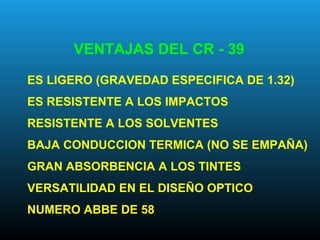

ES LIGERO (GRAVEDADESPECIFICA DE 1.32) ES RESISTENTE A LOS IMPACTOS RESISTENTE A LOS SOLVENTES BAJA CONDUCCION TERMICA (NO SE EMPAÑA) GRAN ABSORBENCIA A LOS TINTES VERSATILIDAD EN EL DISEÑO OPTICO NUMERO ABBE DE 58 VENTAJAS DEL CR - 39

171.

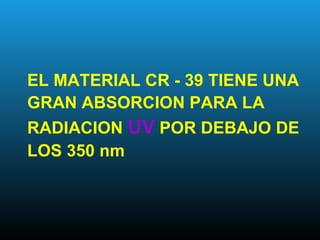

EL MATERIAL CR- 39 TIENE UNA GRAN ABSORCION PARA LA RADIACION UV POR DEBAJO DE LOS 350 nm

172.

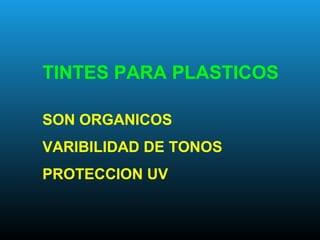

TINTES PARA PLASTICOS SONORGANICOS VARIBILIDAD DE TONOS PROTECCION UV

173.
POLICARBONATO

174.

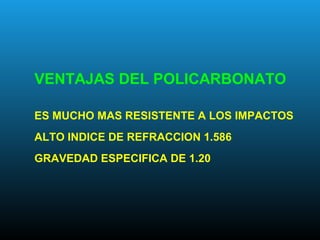

VENTAJAS DEL POLICARBONATO ESMUCHO MAS RESISTENTE A LOS IMPACTOS ALTO INDICE DE REFRACCION 1.586 GRAVEDAD ESPECIFICA DE 1.20

175.
DESVENTAJAS MATERIAL SUAVE NUMERO ABBE30 NO ABSORBE COLORANTES

176.
EL POLICARBONATO ABSORVEEN UN 95% LA RADIACION UV POR DEBAJO DE LOS 390 nm

177.
¿COMO, CUANDO YQUE TIPO DE FILTRO DE ABSORCION DEBEMOS RECOMENDAR A NUESTROS PACIENTES?

178.

179.
¿QUE ES VISIÓN?

180.

183.

184.

185.

186.

187.

188.

189.

190.

191.

192.

193.

194.

195.

196.

197.

198.

199.

200.

201.

202.

203.

204.

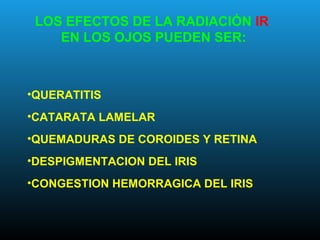

•QUERATITIS •CATARATA LAMELAR •QUEMADURAS DECOROIDES Y RETINA •DESPIGMENTACION DEL IRIS •CONGESTION HEMORRAGICA DEL IRIS LOS EFECTOS DE LA RADIACIÓN IR EN LOS OJOS PUEDEN SER:

205.
CUANDO LA LUZINCIDE SOBRE UN OBJETO PARTE DE ELLA ES REFLEJADA PARTE ES ABSORBIDA , Y PARTE ES TRANSMITIDA O REEMITIDA

206.
ABSORCIÓN ES LA CAPACIDADDE LOS MATERIALES PARA RETENER LA ENERGIA RADIANTE QUE INCIDEN SOBRE ELLOS

207.

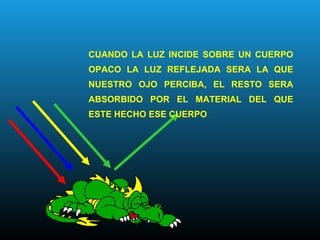

CUANDO LA LUZINCIDE SOBRE UN CUERPO OPACO LA LUZ REFLEJADA SERA LA QUE NUESTRO OJO PERCIBA, EL RESTO SERA ABSORBIDO POR EL MATERIAL DEL QUE ESTE HECHO ESE CUERPO

211.
ESTABLECE QUE CAPASDE IGUAL ESPESOR ABSORBEN IGUAL CANTIDAD (O PORCENTAJE) DE LUZ SIN IMPORTAR LA INTENSIDAD DE ELLA LEY DE LAMBERT IF= I(q)X

212.
100% q = 10% 90%81% 72.9% 65.61%

213.
Nivel del Mar Troposfera Estratosfera Mesosfera Termosfera Exosfera Tierra

215.

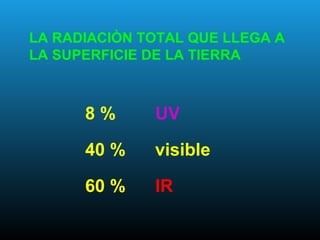

8 % UV 40% visible 60 % IR LA RADIACIÒN TOTAL QUE LLEGA A LA SUPERFICIE DE LA TIERRA

216.
ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 290 nm 3000nm INFRARROJOS ULTRAVIOLETAS LUZ VISIBLE 200 nm 10 000 nm ABSORCIÓN Y TRANSMISICON DE LOS MEDIOS OCULARES LÁGRIMA

217.
ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 290 nm 3000nm INFRARROJOS ULTRAVIOLETAS LUZ VISIBLE 200 nm 10 000 nm ALTA TRANSMISION DE 315 A 1000 nm ABSORCIÓN DE LOS MEDIOS OCULARES CÓRNEA

218.
ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 290 nm 3000nm ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 290 nm 3000 nm ABSORCIÓN DE LOS MEDIOS OCULARES HUMOR ACUOSO

219.
ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 290 nm 3000nm ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 310 nm 2500 nm EN ADULTOS EL RANGO DE TRANSMISION ES DE 375 A 2500 nm ABSORCIÓN DE LOS MEDIOS OCULARES CRISTALINO

220.
ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 310 nm 2500nm ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 310 nm 1600 nm ABSORCIÓN DE LOS MEDIOS OCULARES VITREO

221.

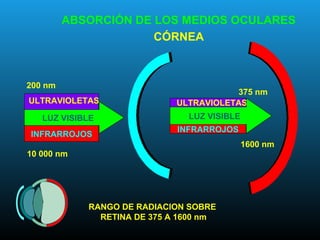

ULTRAVIOLETAS INFRARROJOS LUZ VISIBLE 375 nm 1600nm INFRARROJOS ULTRAVIOLETAS LUZ VISIBLE 200 nm 10 000 nm RANGO DE RADIACION SOBRE RETINA DE 375 A 1600 nm ABSORCIÓN DE LOS MEDIOS OCULARES CÓRNEA

222.
LENTES DE ABSORCION

223.
ABSORCIÓNABSORCIÓN GENERALGENERAL SELECTIVASELECTIVA

224.
ABSORCION SELECTIVA SE PRESENTACUANDO UN MATERIAL ABSORBE SIGNIFICATIVAMENTE UNA RADIACION DE LONGITUD DE ONDA ESPECIFICA O BIEN SOLO DEJA PASAR UNA RADIACION DE DE LONGITUD DE ONDA ESPECIFICA

225.
ABSORCIÓN GENERAL SE PRESENTACUANDO UN MATERIAL ABSORBE EN PROPORCIONES IGUALES PARA TODAS LAS LONGITUDES DE ONDA

226.

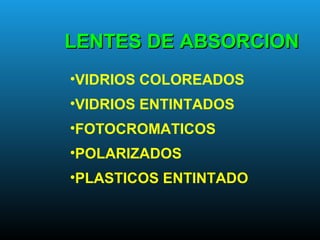

LENTES DE ABSORCIONLENTESDE ABSORCION •VIDRIOS COLOREADOS •VIDRIOS ENTINTADOS •FOTOCROMATICOS •POLARIZADOS •PLASTICOS ENTINTADO

227.
VIDRIOS COLOREADOS EN ESTETIPO DE LENTES SE AGREGAN SALES MINERALES A LA MEZCLA BASICA DEL VIDRIO ANTES DE SER FUNDIDA HIERRO VERDE MANGANESO ROSA COBALTO AZUL NIQUEL CAFÉ PLATA AMARILLO VANADIO VERDE PALIDO ORO ROJO

228.
VENTAJAS PRODUCCION EN GRANDES CANTIDADESTRANSMISION CONSTANTE NO SE NECESITA EQUIPO ESPECIAL PARA TALLAR MENOR CANTIDAD DE LUZ REFLEJADA

229.
DESVENTAJAS • VARIACION DETRANSMISION DEL CENTRO A LAS ORILLAS • VARIACION DE TRANSMISION DE UN OJO A OTRO

230.
VIDRIOS ENTINTADOS ESTE TIPODE LENTES SON COLOREADOS DEPOSITANDO SOBRE SUS SUPERFICIES SALES MINERALES POR EVAPORACION AL VACIO

231.
• TRANSMISION HOMOGENEADEL CENTRO A LAS ORILLAS • TRANSMISION HOMOGENEA DE UN OJO A OTRO • SE PUEDE APLICAR A CUALQUIER VIDRIO VENTAJAS

232.
• NO ESRESISTENTE A LAS RAYADURAS • PROCESO COSTOSO • NO ES COMUN DESVENTAJAS

233.
ESTE TIPO DELENTES CONTIENE CIERTAS MOLECULAS FOTOSENSIBLES A LA RADIACION UV COMO EL HIALURO DE PLATA QUE AL RECIBIR RADIACION UV REACCIONA Y SE LIBERA LA PLATA Y HIALURONATO OSCURECIENDO LA LENTE, AL DEJAR DE RECIBIR UV SE RECONBINAN EL HALOGENO Y LA PLATA ACLARANDOSE LA LENTE LENTES FOTOCROMATICOS

234.
VENTAJAS PUEDE SER ENVIDRIO O EN PLASTICO TIENE ABSORCION GENERAL DESVENTAJAS ABSORCION DE UV POR DEBAJO DE LOS 300 nm VIDA RELATIVAMENTE CORTA INESTABILIDAD DEL COLOR

235.
POLARIZADOS SE COLOCA UNAPELICULA POLARIZADA ENTRE DOS PLACAS TRANSPARENTES DEJANDO PASAR SOLAMENTE UNA PORCIONDE LUZ CUYO COMPONENTE ELECTRICO ES PARALELO AL EJEDE POLARIZACION DE LA PELICULA, ABSORBE DE MANERA GENERAL HASTA UN 80% DE LA RADIACION INCIDENTE

236.
LENTES POLARIZADOS

237.
LENTES POLARIZADOS

238.
LENTES POLARIZADOS

239.
LENTES POLARIZADOS

240.
LENTES POLARIZADOS

241.
VENTAJAS PUEDE SER ENVIDRIO O EN PLASTICO TRANSMISION CONSTANTE ABSORCION GENERAL ALTA DESVENTAJAS ES SOLAR NO PERMITE GRADUACIONES ALTAS

242.
PLASTICOS ENTINTADOS LENTES PLASTICOSQUE POR SU CONSTITUCION ORGANICA AL SER INMERSOS EN COLORANTES ORGANICOS PUEDEN ABSORBERLOS DE MANERA IMPORTANTE

243.
ES LIGERO (GRAVEDADESPECIFICA DE 1.32) ES RESISTENTE A LOS IMPACTOS RESISTENTE A LOS SOLVENTES BAJA CONDUCCION TERMICA (NO SE EMPAÑA) GRAN ABSORBENCIA A LOS TINTES VERSATILIDAD EN EL DISEÑO OPTICO NUMERO ABBE DE 58 VENTAJAS DEL CR - 39

244.
EL MATERIAL CR- 39 TIENE UNA GRAN ABSORCION PARA LA RADIACION UV POR DEBAJO DE LOS 350 nm

245.
TINTES PARA PLASTICOS SONORGANICOS VARIBILIDAD DE TONOS PROTECCION UV

246.
POLICARBONATO

247.
VENTAJAS DEL POLICARBONATO ESMUCHO MAS RESISTENTE A LOS IMPACTOS ALTO INDICE DE REFRACCION 1.586 GRAVEDAD ESPECIFICA DE 1.20

248.
DESVENTAJAS MATERIAL SUAVE NUMERO ABBE30 NO ABSORBE COLORANTES

249.

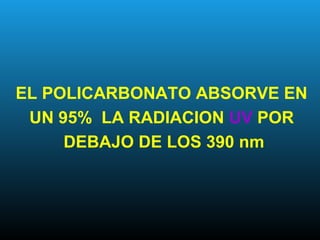

EL POLICARBONATO ABSORVEEN UN 95% LA RADIACION UV POR DEBAJO DE LOS 390 nm

250.
¿COMO, CUANDO YQUE TIPO DE FILTRO DE ABSORCION DEBEMOS RECOMENDAR A NUESTROS PACIENTES?

251.
• ACTIVIDADES DELPACIENTE • AMBIENTE QUE RODEA AL PACIENTE • MOLESTIAS DEL PACIENTE

252.

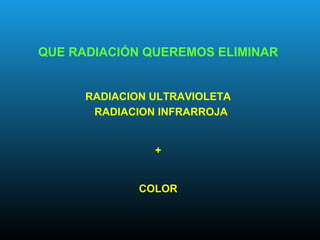

QUE RADIACIÓN QUEREMOSELIMINAR RADIACION ULTRAVIOLETA RADIACION INFRARROJA + COLOR

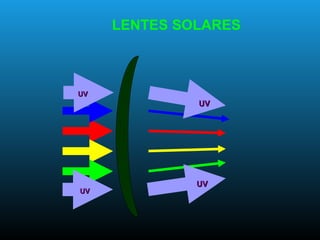

254.

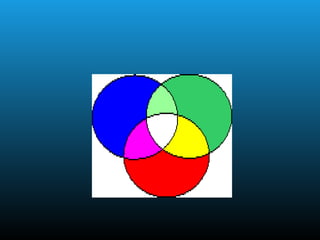

UVUV UVUV UVUV UVUV LENTES SOLARES

256.
DIFRACCION

257.

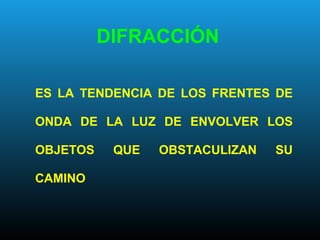

ES LA TENDENCIADE LOS FRENTES DE ONDA DE LA LUZ DE ENVOLVER LOS OBJETOS QUE OBSTACULIZAN SU CAMINO DIFRACCIÓN

258.

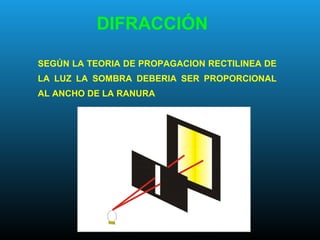

DIFRACCIÓN SEGÚN LA TEORIADE PROPAGACION RECTILINEA DE LA LUZ LA SOMBRA DEBERIA SER PROPORCIONAL AL ANCHO DE LA RANURA

259.

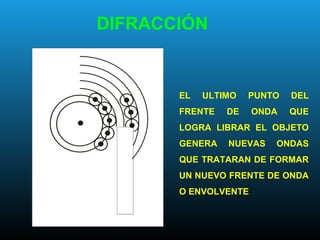

EL ULTIMO PUNTODEL FRENTE DE ONDA QUE LOGRA LIBRAR EL OBJETO GENERA NUEVAS ONDAS QUE TRATARAN DE FORMAR UN NUEVO FRENTE DE ONDA O ENVOLVENTE DIFRACCIÓN

260.

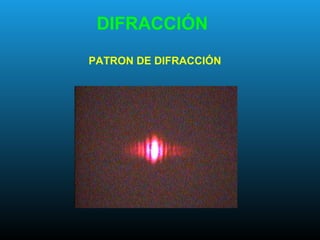

DIFRACCIÓN PATRON DE DIFRACCIÓN

261.
DIFRACCIÓN • INTERFERENCIA • FACTORDE OBLICUIDAD • PRINCIPIO DE HUYGENS FRESNEL

262.

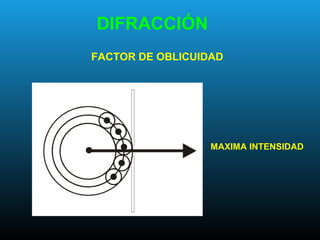

DIFRACCIÓN FACTOR DE OBLICUIDAD MAXIMAINTENSIDAD

263.

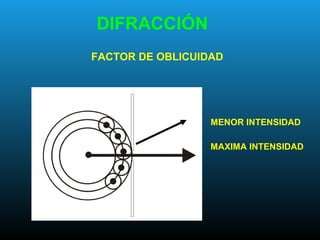

DIFRACCIÓN FACTOR DE OBLICUIDAD MAXIMAINTENSIDAD MENOR INTENSIDAD

264.

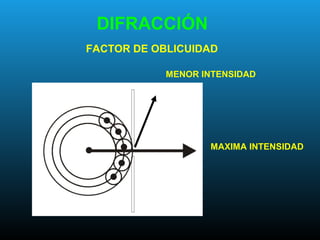

DIFRACCIÓN FACTOR DE OBLICUIDAD MAXIMAINTENSIDAD MENOR INTENSIDAD

265.

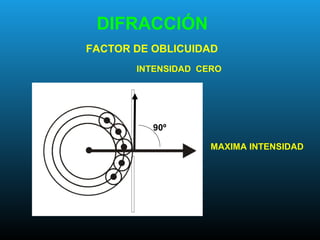

DIFRACCIÓN FACTOR DE OBLICUIDAD MAXIMAINTENSIDAD INTENSIDAD CERO 90º

266.

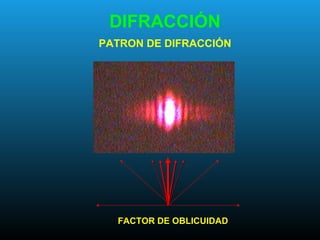

DIFRACCIÓN PATRON DE DIFRACCIÓN FACTORDE OBLICUIDAD

267.

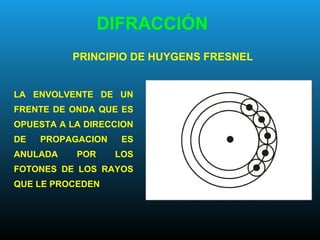

PRINCIPIO DE HUYGENSFRESNEL DIFRACCIÓN LA ENVOLVENTE DE UN FRENTE DE ONDA QUE ES OPUESTA A LA DIRECCION DE PROPAGACION ES ANULADA POR LOS FOTONES DE LOS RAYOS QUE LE PROCEDEN

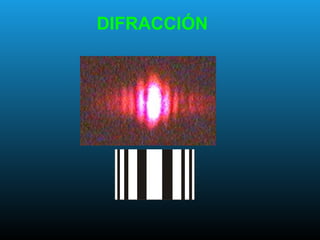

268.
DIFRACCIÓN

269.

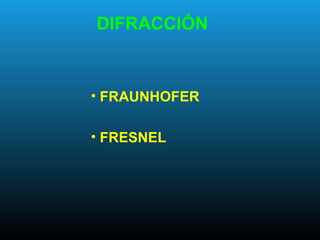

DIFRACCIÓN • FRAUNHOFER • FRESNEL

270.

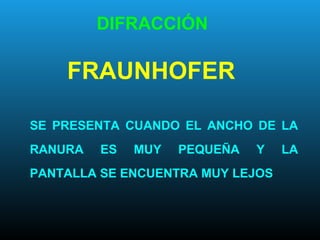

DIFRACCIÓN FRAUNHOFER SE PRESENTA CUANDOEL ANCHO DE LA RANURA ES MUY PEQUEÑA Y LA PANTALLA SE ENCUENTRA MUY LEJOS

271.

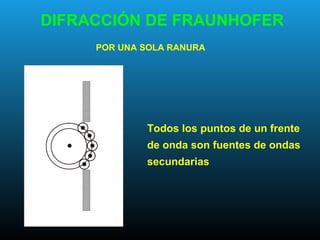

DIFRACCIÓN DE FRAUNHOFER Todoslos puntos de un frente de onda son fuentes de ondas secundarias POR UNA SOLA RANURA

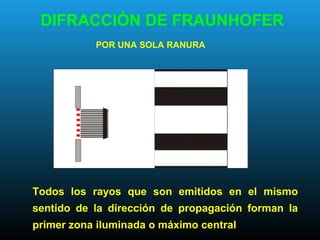

272.
Todos los rayosque son emitidos en el mismo sentido de la dirección de propagación forman la primer zona iluminada o máximo central POR UNA SOLA RANURA DIFRACCIÓN DE FRAUNHOFER

273.

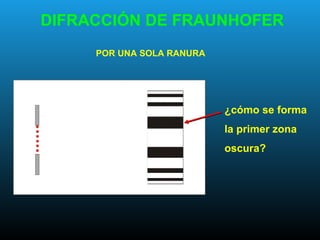

¿cómo se forma laprimer zona oscura? POR UNA SOLA RANURA DIFRACCIÓN DE FRAUNHOFER

274.
Dividir la ranuraen tantas ½ λ´s de onda se requiera POR UNA SOLA RANURA DIFRACCIÓN DE FRAUNHOFER

275.

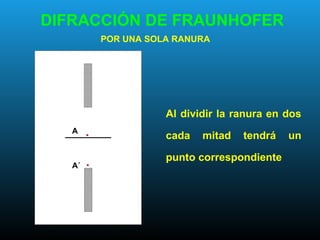

A A´ Al dividir laranura en dos cada mitad tendrá un punto correspondiente POR UNA SOLA RANURA DIFRACCIÓN DE FRAUNHOFER

276.
POR UNA SOLARANURA DIFRACCIÓN DE FRAUNHOFER

277.
½ λ DIFRACCIÓN DEFRAUNHOFER POR UNA SOLA RANURA

278.

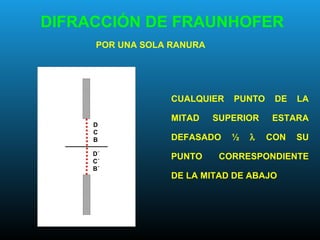

CUALQUIER PUNTO DELA MITAD SUPERIOR ESTARA DEFASADO ½ λ CON SU PUNTO CORRESPONDIENTE DE LA MITAD DE ABAJO POR UNA SOLA RANURA DIFRACCIÓN DE FRAUNHOFER D C B D´ C´ B´

279.

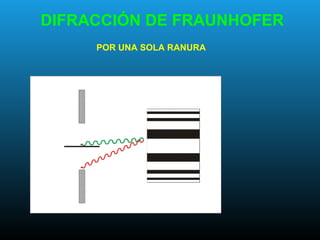

POR UNA SOLARANURA DIFRACCIÓN DE FRAUNHOFER

280.
¿Cómo se forma laprimer zona brillante? POR UNA SOLA RANURA DIFRACCIÓN DE FRAUNHOFER

281.

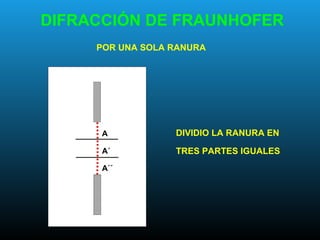

DIFRACCIÓN DE FRAUNHOFER PORUNA SOLA RANURA DIVIDIO LA RANURA EN TRES PARTES IGUALES A A´ A´´

282.

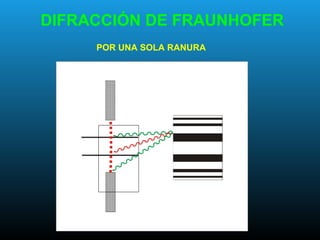

DIFRACCIÓN DE FRAUNHOFER PORUNA SOLA RANURA

283.

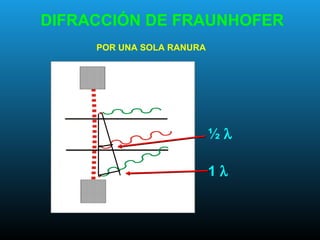

DIFRACCIÓN DE FRAUNHOFER PORUNA SOLA RANURA ½ λ 1 λ

284.

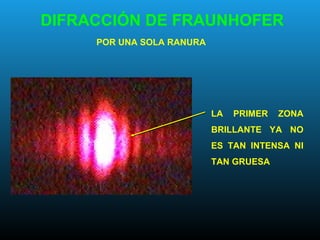

DIFRACCIÓN DE FRAUNHOFER LAPRIMER ZONA BRILLANTE YA NO ES TAN INTENSA NI TAN GRUESA POR UNA SOLA RANURA

285.

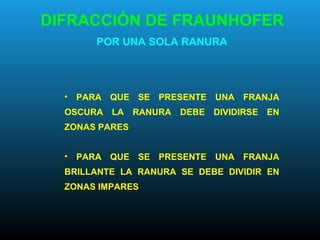

DIFRACCIÓN DE FRAUNHOFER PORUNA SOLA RANURA • PARA QUE SE PRESENTE UNA FRANJA OSCURA LA RANURA DEBE DIVIDIRSE EN ZONAS PARES • PARA QUE SE PRESENTE UNA FRANJA BRILLANTE LA RANURA SE DEBE DIVIDIR EN ZONAS IMPARES

286.
DIFRACCIÓN DE FRAUNHOFER PORUNA SOLA RANURA m λ w = y l m = Número de zonas de ½ λ λ = longitud de onda w = Ancho de la ranura y = Distancia del centro a cualquier franja l = Distancia de la ranura a la pantalla

287.

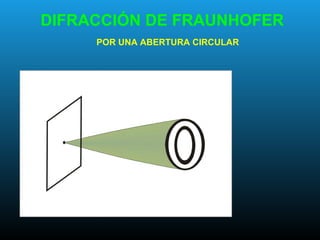

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR

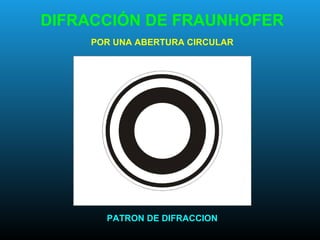

288.
DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR PATRON DE DIFRACCION

289.

290.

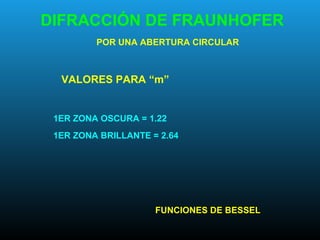

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR FUNCIONES DE BESSEL 1ER ZONA OSCURA = 1.22 1ER ZONA BRILLANTE = 2.64 VALORES PARA “m”

291.

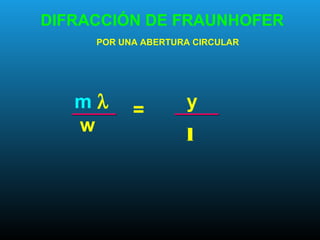

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR m λ w = y l

292.

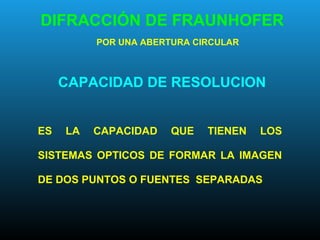

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR CAPACIDAD DE RESOLUCION ES LA CAPACIDAD QUE TIENEN LOS SISTEMAS OPTICOS DE FORMAR LA IMAGEN DE DOS PUNTOS O FUENTES SEPARADAS

293.

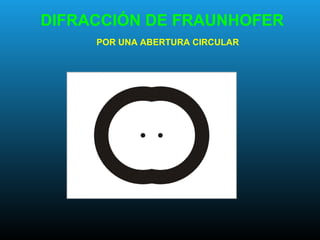

294.

295.

296.

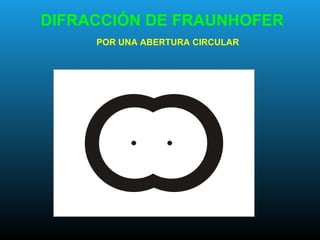

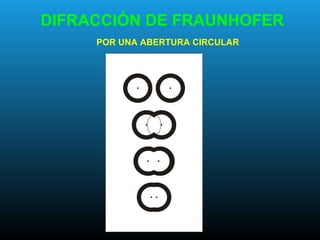

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR CRITERIO DE RAYLEIGH PARA QUE DOS FUENTES O PUNTOS PUEDAN SER RESUELTOS DEBEN ESTAR SEPARADOS CUANDO MENOS EL RADIO DEL DISCO DE AIRY

297.

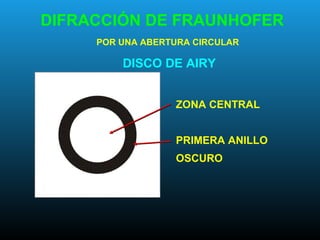

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR DISCO DE AIRY ZONA CENTRAL PRIMERA ANILLO OSCURO

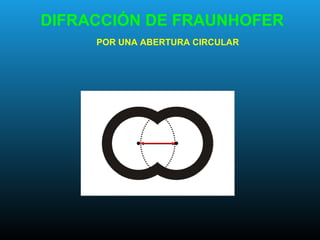

298.

299.

300.

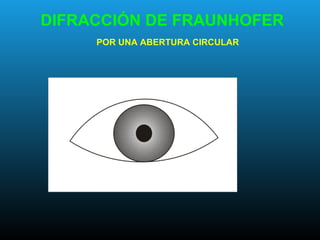

301.

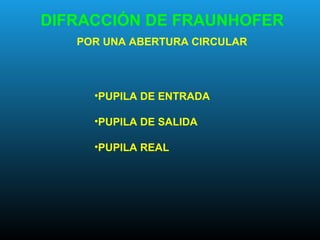

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR •PUPILA DE ENTRADA •PUPILA DE SALIDA •PUPILA REAL

302.

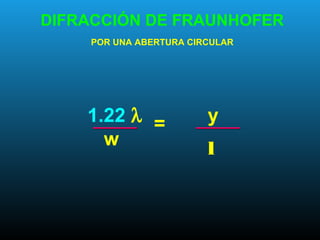

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR 1.22 λ w = y l

303.

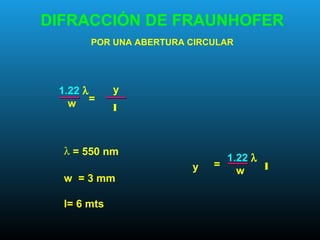

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR 1.22 λ w = y l λ = 550 nm w = 3 mm l= 6 mts 1.22 λ w =y l

304.

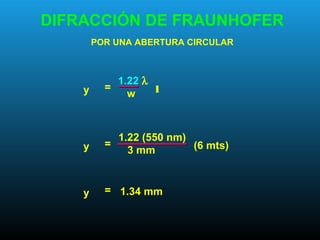

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR 1.22 λ w =y l 1.22 (550 nm) 3 mm =y (6 mts) =y 1.34 mm

305.

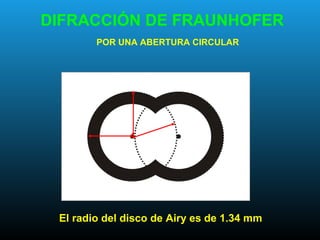

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR El radio del disco de Airy es de 1.34 mm

306.

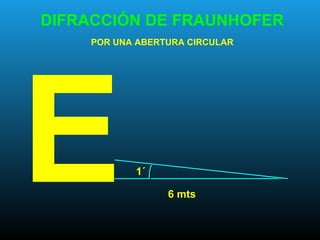

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR E 6 mts 1´

307.

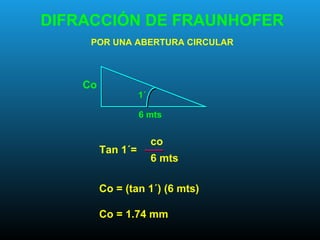

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR Tan 1´= co 6 mts Co = (tan 1´) (6 mts) Co = 1.74 mm 6 mts 1´ Co

308.
DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR =y 1.34 mmCo = 1.74 mm Vs. 1.74 mm 20/20 1.34 mm 20/9.21

309.

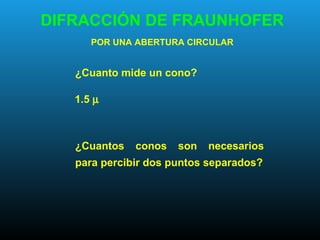

DIFRACCIÓN DE FRAUNHOFER PORUNA ABERTURA CIRCULAR ¿Cuantos conos son necesarios para percibir dos puntos separados? ¿Cuanto mide un cono? 1.5 µ

311.
PRINCIPIO DE SUPERPOSICIÓN DE ONDAS

312.

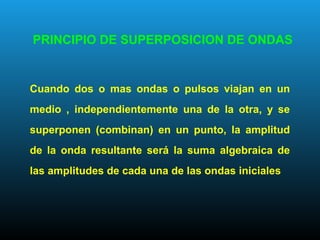

Cuando dos omas ondas o pulsos viajan en un medio , independientemente una de la otra, y se superponen (combinan) en un punto, la amplitud de la onda resultante será la suma algebraica de las amplitudes de cada una de las ondas iniciales PRINCIPIO DE SUPERPOSICION DE ONDAS

313.

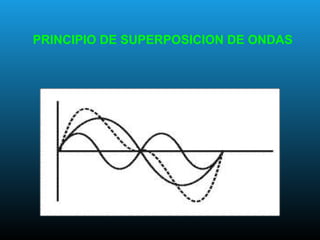

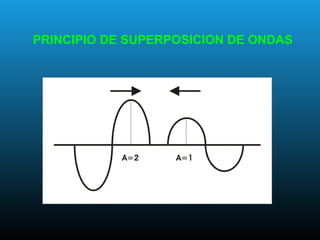

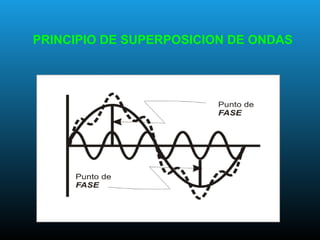

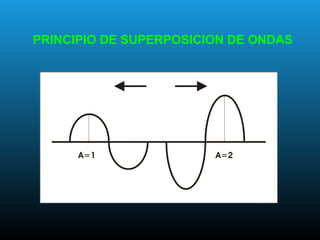

PRINCIPIO DE SUPERPOSICIONDE ONDAS

314.

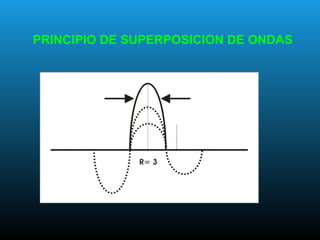

315.

316.

317.

318.

319.

320.

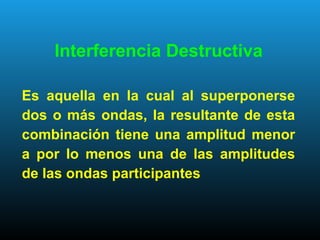

Interferencia Destructiva Es aquellaen la cual al superponerse dos o más ondas, la resultante de esta combinación tiene una amplitud menor a por lo menos una de las amplitudes de las ondas participantes

321.

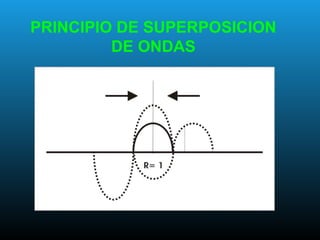

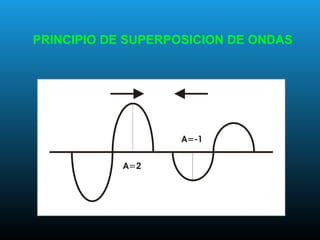

PRINCIPIO DE SUPERPOSICION DEONDAS

322.

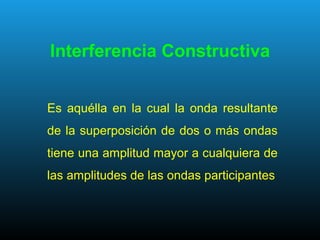

Interferencia Constructiva Es aquéllaen la cual la onda resultante de la superposición de dos o más ondas tiene una amplitud mayor a cualquiera de las amplitudes de las ondas participantes

323.

324.
FASE Y DESFASE

325.

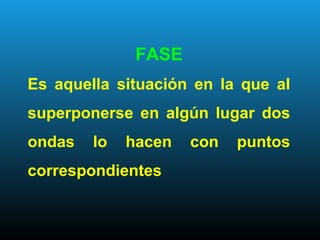

FASE Es aquella situaciónen la que al superponerse en algún lugar dos ondas lo hacen con puntos correspondientes

326.

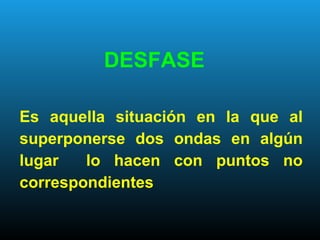

DESFASE Es aquella situaciónen la que al superponerse dos ondas en algún lugar lo hacen con puntos no correspondientes

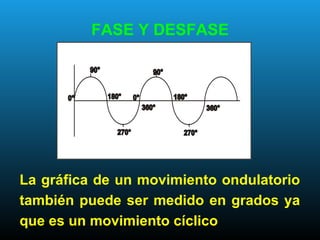

327.
FASE Y DESFASE Lagráfica de un movimiento ondulatorio también puede ser medido en grados ya que es un movimiento cíclico

328.

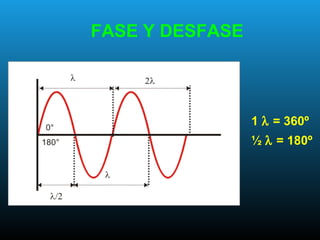

FASE Y DESFASE 1λ = 360º ½ λ = 180º

329.

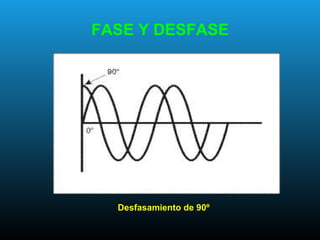

FASE Y DESFASE Desfasamientode 90º

330.

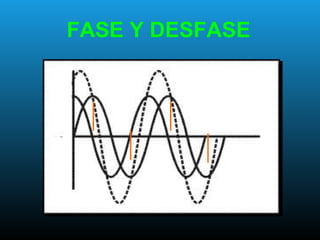

FASE Y DESFASE

331.

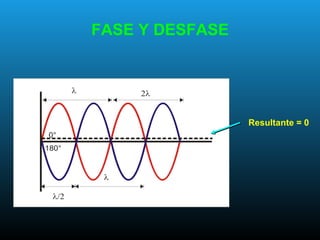

FASE Y DESFASE Resultante= 0

332.
COHERENCIA E INCOHERENCIA

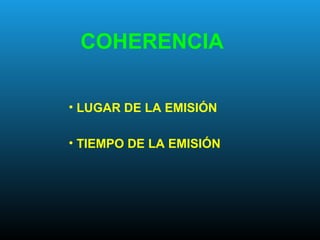

333.
COHERENCIA • LUGAR DELA EMISIÓN • TIEMPO DE LA EMISIÓN

334.

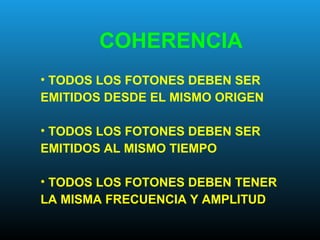

COHERENCIA • TODOS LOSFOTONES DEBEN SER EMITIDOS DESDE EL MISMO ORIGEN • TODOS LOS FOTONES DEBEN SER EMITIDOS AL MISMO TIEMPO • TODOS LOS FOTONES DEBEN TENER LA MISMA FRECUENCIA Y AMPLITUD

335.

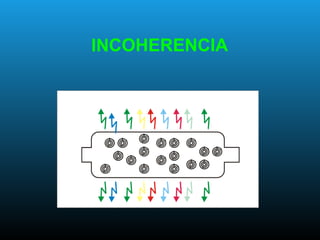

COHERENCIAIN

336.

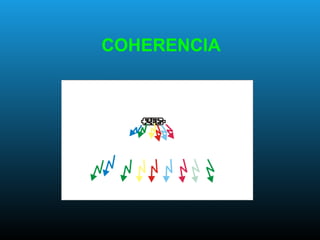

COHERENCIA

337.

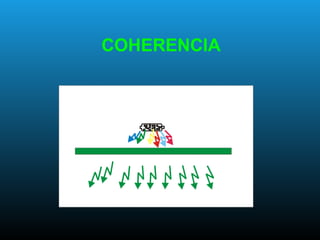

COHERENCIA

338.

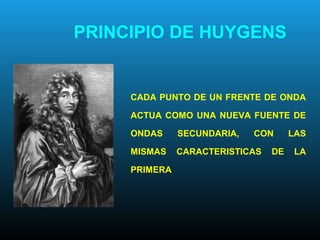

PRINCIPIO DE HUYGENS CADAPUNTO DE UN FRENTE DE ONDA ACTUA COMO UNA NUEVA FUENTE DE ONDAS SECUNDARIA, CON LAS MISMAS CARACTERISTICAS DE LA PRIMERA

339.
PRINCIPIO DE HUYGENS

340.

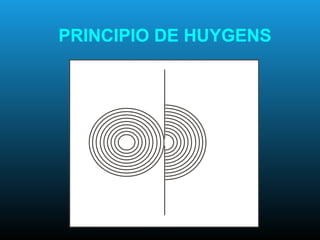

PRINCIPIO DE HUYGENS

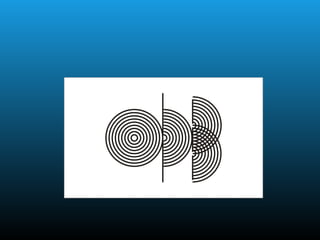

342.

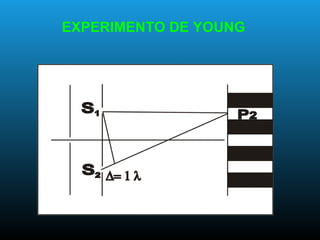

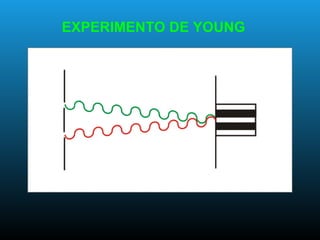

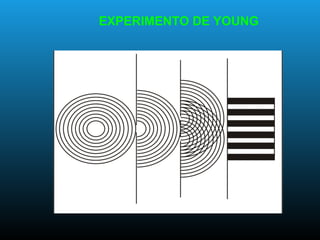

EXPERIMENTO DE YOUNG

344.

345.

346.

347.

348.

349.

350.

351.

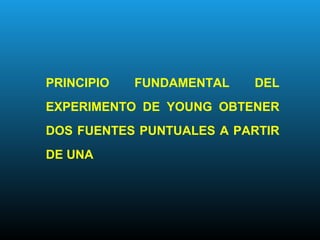

PRINCIPIO FUNDAMENTAL DEL EXPERIMENTODE YOUNG OBTENER DOS FUENTES PUNTUALES A PARTIR DE UNA

352.

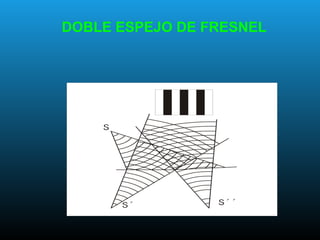

DOBLE ESPEJO DEFRESNEL

353.

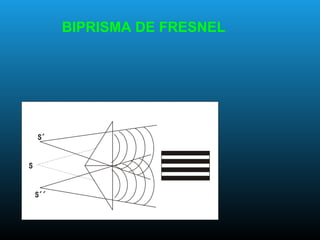

BIPRISMA DE FRESNEL

354.

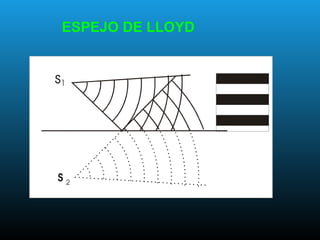

ESPEJO DE LLOYD

355.

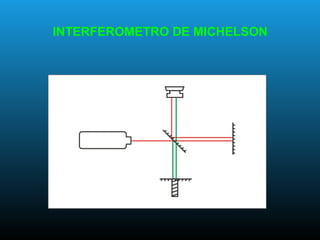

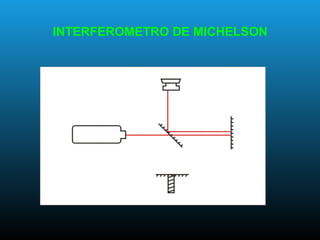

INTERFEROMETRO DE MICHELSON

356.
M 1 M 3 M2 OCULAR O PANTALLA INTERFEROMETRO DE MICHELSON

357.

358.

359.

360.
ANILLOS DE NEWTON

361.
ANILLOS DE NEWTON

362.
ANILLOS DE NEWTON

363.

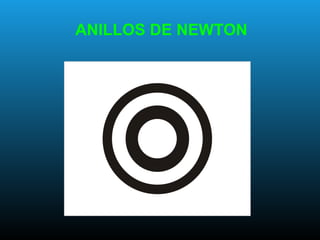

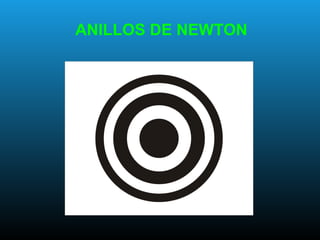

ANILLOS DE NEWTON

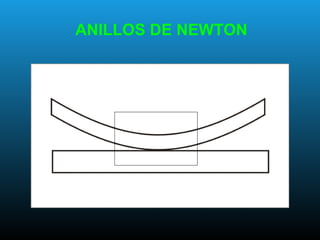

364.
ANILLOS DE NEWTON

365.

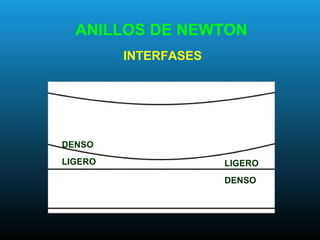

ANILLOS DE NEWTON INTERFASES DENSO LIGEROLIGERO DENSO

366.

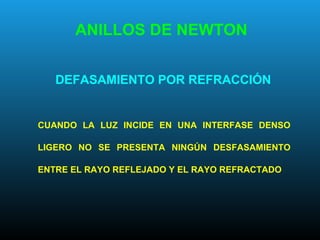

DEFASAMIENTO POR REFRACCIÓN CUANDOLA LUZ INCIDE EN UNA INTERFASE DENSO LIGERO NO SE PRESENTA NINGÚN DESFASAMIENTO ENTRE EL RAYO REFLEJADO Y EL RAYO REFRACTADO ANILLOS DE NEWTON

367.

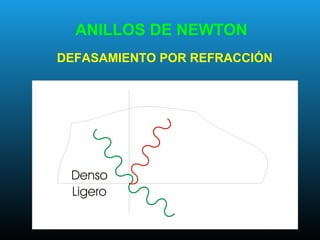

DEFASAMIENTO POR REFRACCIÓN ANILLOSDE NEWTON

368.
DEFASAMIENTO POR REFRACCIÓN CUANDOLA LUZ INCIDE EN UNA INTERFASE LIGERO DENSO SE PRESENTA UNA DESFASAMIENO DE ½ LONGITUD DE ONDA ENTRE EL RAYO REFLEJADO Y EL RAYO REFRACTADO ANILLOS DE NEWTON

369.

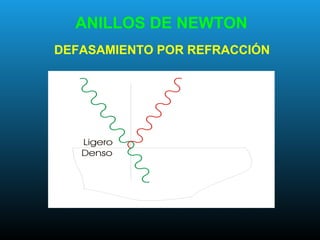

DEFASAMIENTO POR REFRACCIÓN ANILLOSDE NEWTON

370.

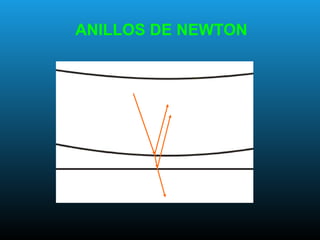

ANILLOS DE NEWTON

371.

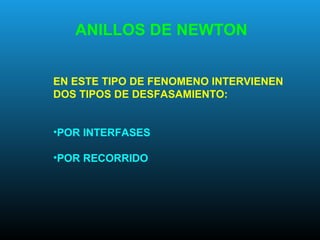

EN ESTE TIPODE FENOMENO INTERVIENEN DOS TIPOS DE DESFASAMIENTO: •POR INTERFASES •POR RECORRIDO ANILLOS DE NEWTON

372.

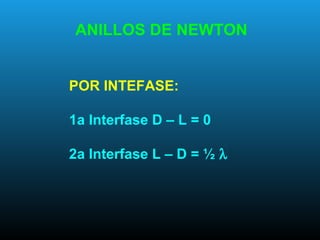

ANILLOS DE NEWTON PORINTEFASE: 1a Interfase D – L = 0 2a Interfase L – D = ½ λ

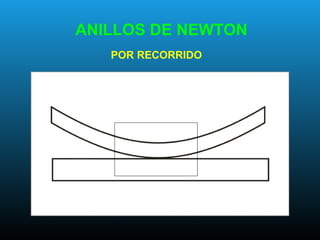

373.
ANILLOS DE NEWTON PORRECORRIDO

374.

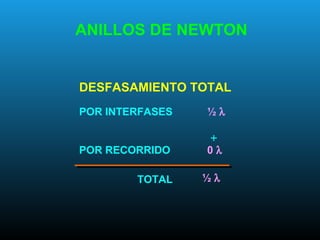

ANILLOS DE NEWTON DESFASAMIENTOTOTAL POR INTERFASES ½ λ + POR RECORRIDO 0 λ ½ λTOTAL

375.

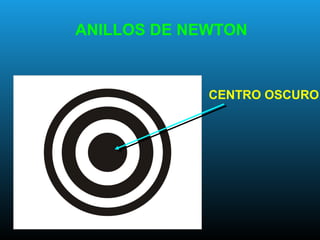

ANILLOS DE NEWTON CENTROOSCURO

376.

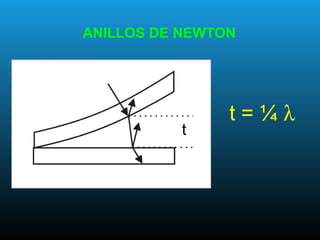

ANILLOS DE NEWTON t t= ¼ λ

377.

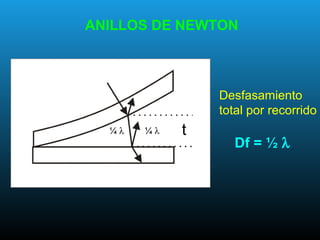

t¼ λ ¼λ Desfasamiento total por recorrido Df = ½ λ ANILLOS DE NEWTON

378.

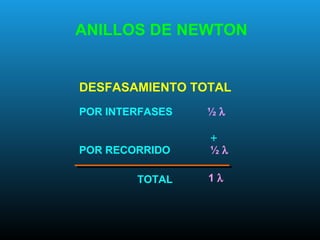

ANILLOS DE NEWTON DESFASAMIENTOTOTAL POR INTERFASES ½ λ + POR RECORRIDO ½ λ 1 λTOTAL

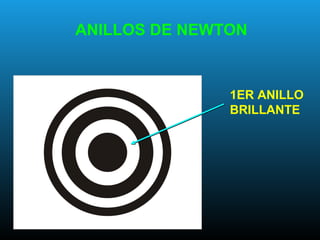

379.
ANILLOS DE NEWTON 1ERANILLO BRILLANTE

380.

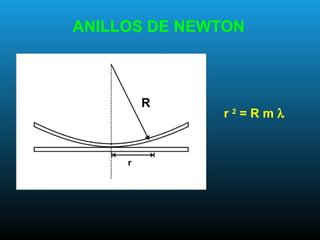

ANILLOS DE NEWTON r2 = R m λ R r

381.

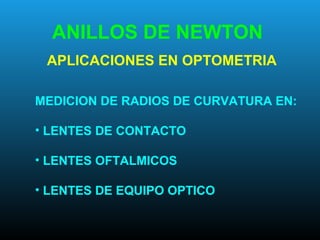

ANILLOS DE NEWTON APLICACIONESEN OPTOMETRIA MEDICION DE RADIOS DE CURVATURA EN: • LENTES DE CONTACTO • LENTES OFTALMICOS • LENTES DE EQUIPO OPTICO

382.
PELICULAS DELGADAS

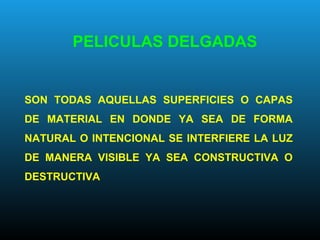

383.
PELICULAS DELGADAS SON TODASAQUELLAS SUPERFICIES O CAPAS DE MATERIAL EN DONDE YA SEA DE FORMA NATURAL O INTENCIONAL SE INTERFIERE LA LUZ DE MANERA VISIBLE YA SEA CONSTRUCTIVA O DESTRUCTIVA

384.

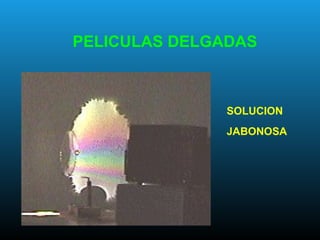

PELICULAS DELGADAS SOLUCION JABONOSA

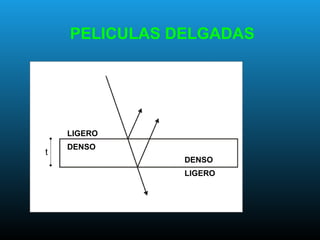

385.
LIGERO DENSO DENSO LIGERO t PELICULAS DELGADAS

386.

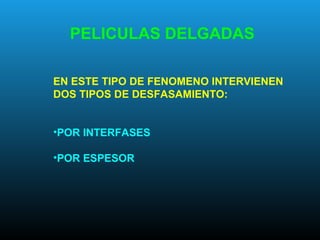

EN ESTE TIPODE FENOMENO INTERVIENEN DOS TIPOS DE DESFASAMIENTO: •POR INTERFASES •POR ESPESOR PELICULAS DELGADAS

387.

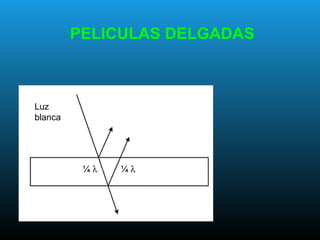

PELICULAS DELGADAS ¼ λ¼ λ Luz blanca

388.

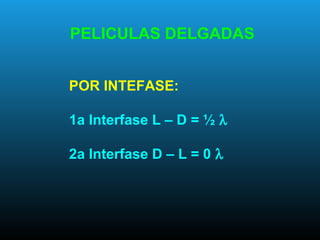

POR INTEFASE: 1a InterfaseL – D = ½ λ 2a Interfase D – L = 0 λ PELICULAS DELGADAS

389.

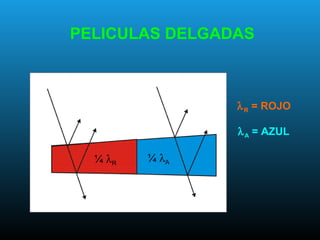

PELICULAS DELGADAS ¼ λR λR= ROJO λA = AZUL ¼ λA

390.

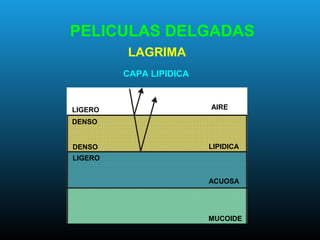

PELICULAS DELGADAS LIGERO DENSO DENSO LIGERO LIPIDICA ACUOSA MUCOIDE AIRE CAPA LIPIDICA LAGRIMA

391.

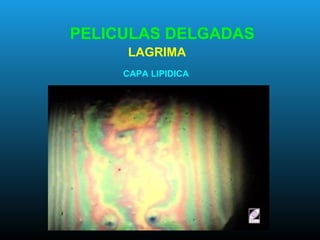

PELICULAS DELGADAS CAPA LIPIDICA LAGRIMA

392.
PELICULAS ANTIRREFLEJANTES

393.

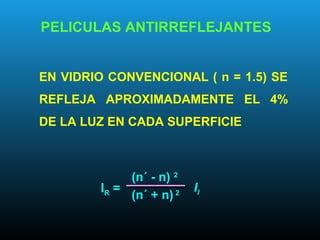

PELICULAS ANTIRREFLEJANTES EN VIDRIOCONVENCIONAL ( n = 1.5) SE REFLEJA APROXIMADAMENTE EL 4% DE LA LUZ EN CADA SUPERFICIE (n´ - n) 2 (n´ + n) 2IR = II

394.

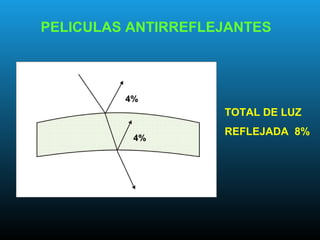

PELICULAS ANTIRREFLEJANTES 4% 4% TOTAL DELUZ REFLEJADA 8%

395.
PELICULAS ANTIRREFLEJANTES EN VIDRIOCONVENCIONAL (n=1.5) CON TRATAMIENTO ANTIRREFLEJANTE LA CANTIDAD DE LUZ REFLEJADA EN SU SUPERFICIE ES DE APROXIMADAMENTE EL 2.2%

396.

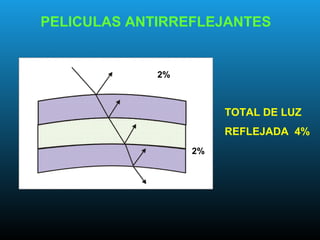

PELICULAS ANTIRREFLEJANTES 2% 2% TOTAL DELUZ REFLEJADA 4%

397.
PELICULAS ANTIRREFLEJANTES TIPO 1:LUZ QUE INCIDE POR DETRÁS DEL ARMAZON Y SE REFLEJA EN LA SUPERFICIE POSTERIOR DE LA LENTE

398.

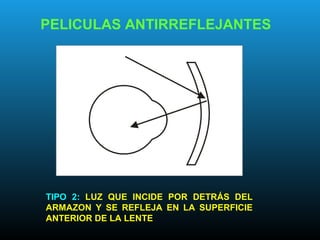

PELICULAS ANTIRREFLEJANTES TIPO 2:LUZ QUE INCIDE POR DETRÁS DEL ARMAZON Y SE REFLEJA EN LA SUPERFICIE ANTERIOR DE LA LENTE

399.

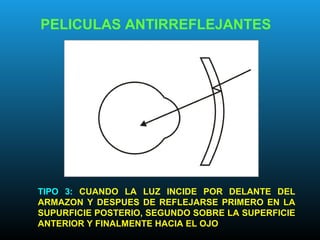

PELICULAS ANTIRREFLEJANTES TIPO 3:CUANDO LA LUZ INCIDE POR DELANTE DEL ARMAZON Y DESPUES DE REFLEJARSE PRIMERO EN LA SUPURFICIE POSTERIO, SEGUNDO SOBRE LA SUPERFICIE ANTERIOR Y FINALMENTE HACIA EL OJO

400.

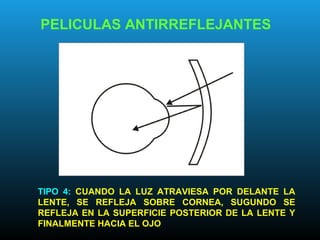

PELICULAS ANTIRREFLEJANTES TIPO 4:CUANDO LA LUZ ATRAVIESA POR DELANTE LA LENTE, SE REFLEJA SOBRE CORNEA, SUGUNDO SE REFLEJA EN LA SUPERFICIE POSTERIOR DE LA LENTE Y FINALMENTE HACIA EL OJO

401.
PELICULAS ANTIRREFLEJANTES TIPO 4:CUANDO LA LUZ ATRAVIESA POR DELANTE LA LENTE, SE REFLEJA SOBRE CORNEA, SUGUNDO SE REFLEJA EN LA SUPERFICIE ANTERIOR DE LA LENTE Y FINALMENTE HACIA EL OJO

402.

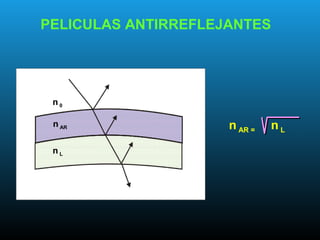

n 0 n AR nL n Ln AR = PELICULAS ANTIRREFLEJANTES

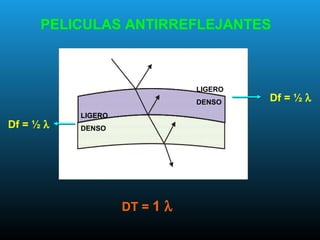

403.
PELICULAS ANTIRREFLEJANTES LIGERO DENSO LIGERO DENSO Df =½ λ Df = ½ λ DT = 1 λ

404.

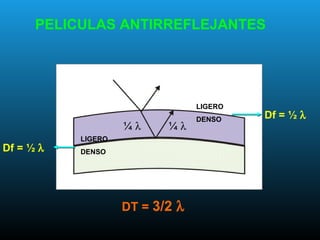

¼ λ ¼λ PELICULAS ANTIRREFLEJANTES LIGERO DENSO LIGERO DENSO Df = ½ λ Df = ½ λ DT = 3/2 λ

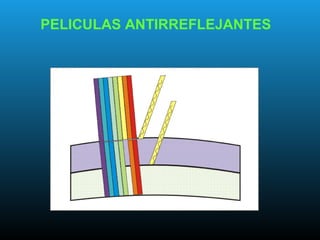

405.
PELICULAS ANTIRREFLEJANTES

406.

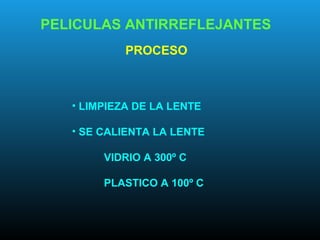

PELICULAS ANTIRREFLEJANTES PROCESO • LIMPIEZADE LA LENTE • SE CALIENTA LA LENTE VIDRIO A 300º C PLASTICO A 100º C

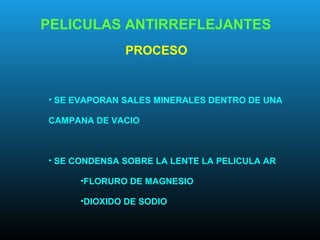

407.
PELICULAS ANTIRREFLEJANTES PROCESO • SEEVAPORAN SALES MINERALES DENTRO DE UNA CAMPANA DE VACIO • SE CONDENSA SOBRE LA LENTE LA PELICULA AR •FLORURO DE MAGNESIO •DIOXIDO DE SODIO

408.

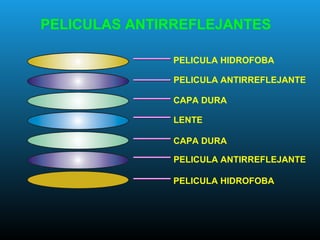

PELICULAS ANTIRREFLEJANTES LENTE CAPA DURA PELICULAANTIRREFLEJANTE PELICULA HIDROFOBA PELICULA HIDROFOBA PELICULA ANTIRREFLEJANTE CAPA DURA

409.
¿QUE ES UNAIMAGEN?

410.
ES EL CONJUNTODE RAYOS ORGANIZADOS QUE PROVIENEN DE UN OBJETO Y QUE PUEDEN SER CAPTADOS EN UNA PANTALLA

411.

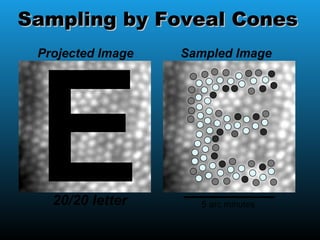

Projected Image SampledImage 5 arc minutes20/20 letter Sampling by Foveal ConesSampling by Foveal Cones

412.
ABERRACIONES

413.

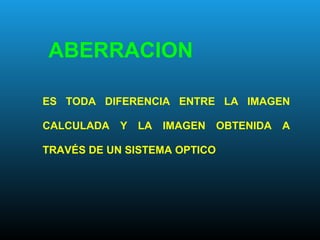

ES TODA DIFERENCIAENTRE LA IMAGEN CALCULADA Y LA IMAGEN OBTENIDA A TRAVÉS DE UN SISTEMA OPTICO ABERRACION

414.

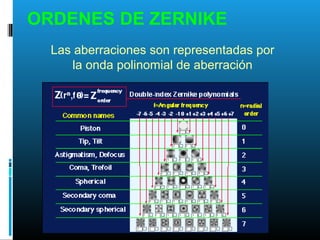

ORDENES DE ZERNIKE Lasaberraciones son representadas por la onda polinomial de aberración

415.

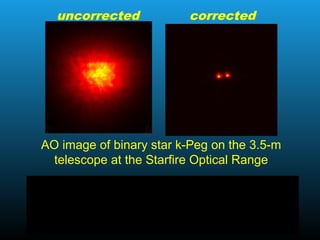

AO image ofbinary star k-Peg on the 3.5-m telescope at the Starfire Optical Range uncorrected corrected arcofseconds064.0 5.3 1090022.122.1 9 min = ×⋅ = ⋅ = − a λ θ About 1000 times better than the eye!

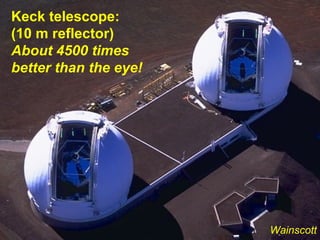

416.
Keck telescope: (10 mreflector) About 4500 times better than the eye! Wainscott

417.

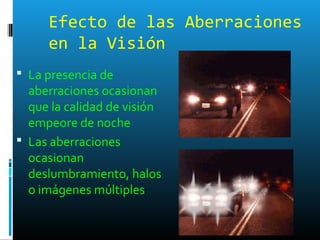

Efecto de lasAberraciones en la Visión  La presencia de aberraciones ocasionan que la calidad de visión empeore de noche  Las aberraciones ocasionan deslumbramiento, halos o imágenes múltiples

418.
Efecto de lasAberraciones en la Visión - Halos

419.

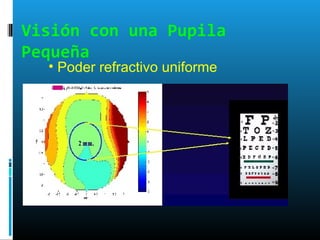

Visión con unaPupila Pequeña • Poder refractivo uniforme

420.

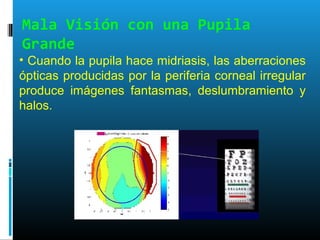

Mala Visión conuna Pupila Grande • Cuando la pupila hace midriasis, las aberraciones ópticas producidas por la periferia corneal irregular produce imágenes fantasmas, deslumbramiento y halos.

421.
EFECTO DE LASABERRACIONES EN LA VISION

423.
ES LA PERSEPCIÓNDEL MEDIO QUE NOS RODEA A TRAVES DE LA FORMACIÓN DE IMÁGENES POR LA LUZ SOBRE LA RETINA

Luz y el movimiento ondulatorio

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Luz y el movimiento ondulatorio

Más de Angel Migetiti Benitez Zuñig

Último

Luz y el movimiento ondulatorio
