El documento proporciona información sobre los principales componentes de una placa base o motherboard. En pocas oraciones, resume los componentes clave como la CPU, memoria, chipset, buses internos y externos, y cómo la placa base conecta y administra otros componentes del sistema.

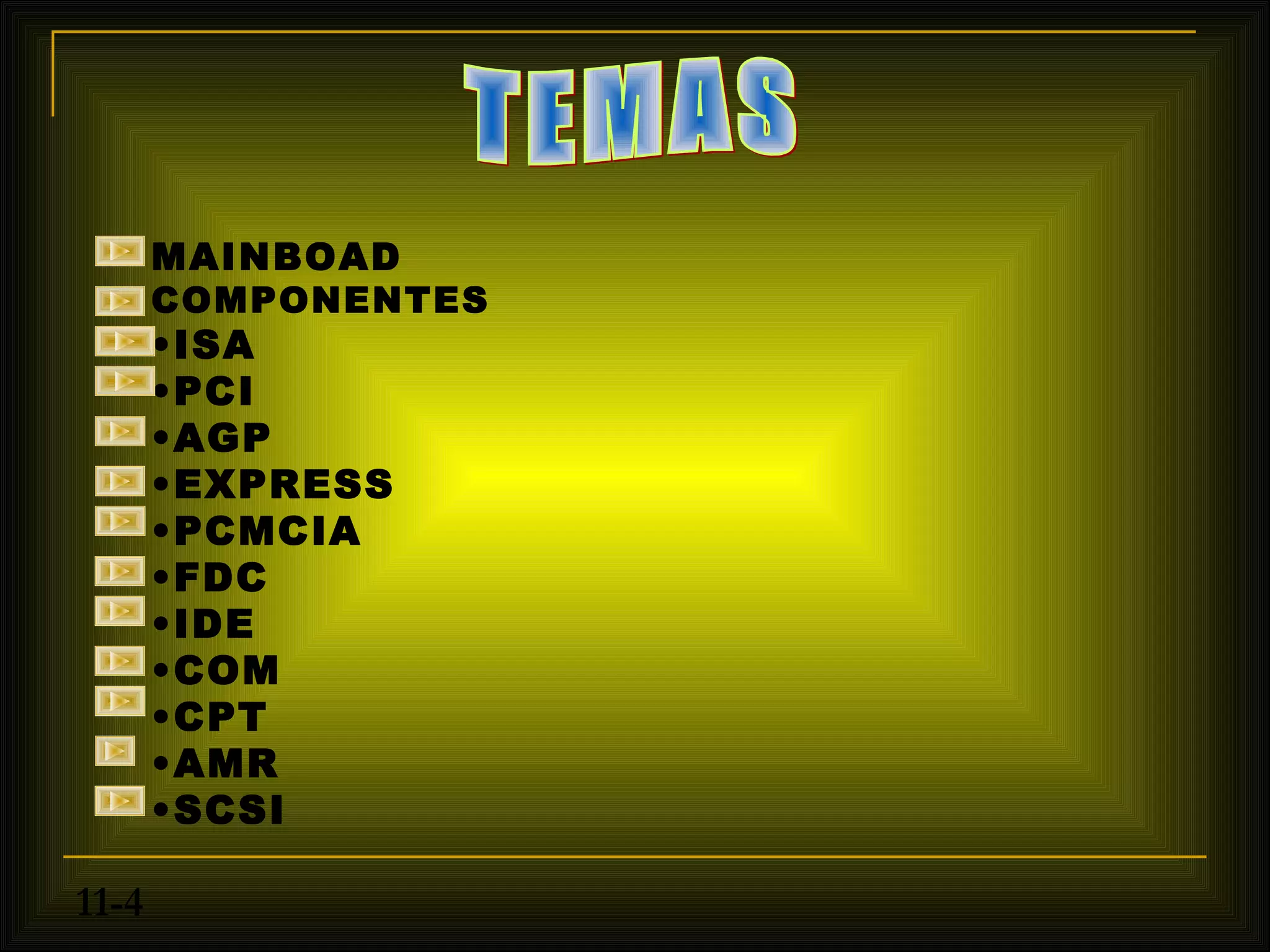

1. 11-4

2. MAINBOAD
COMPONENTES
•ISA
•PCI
•AGP
•EXPRESS
•PCMCIA
•FDC
•IDE
•COM
•CPT
•AMR
•SCSI
11-4

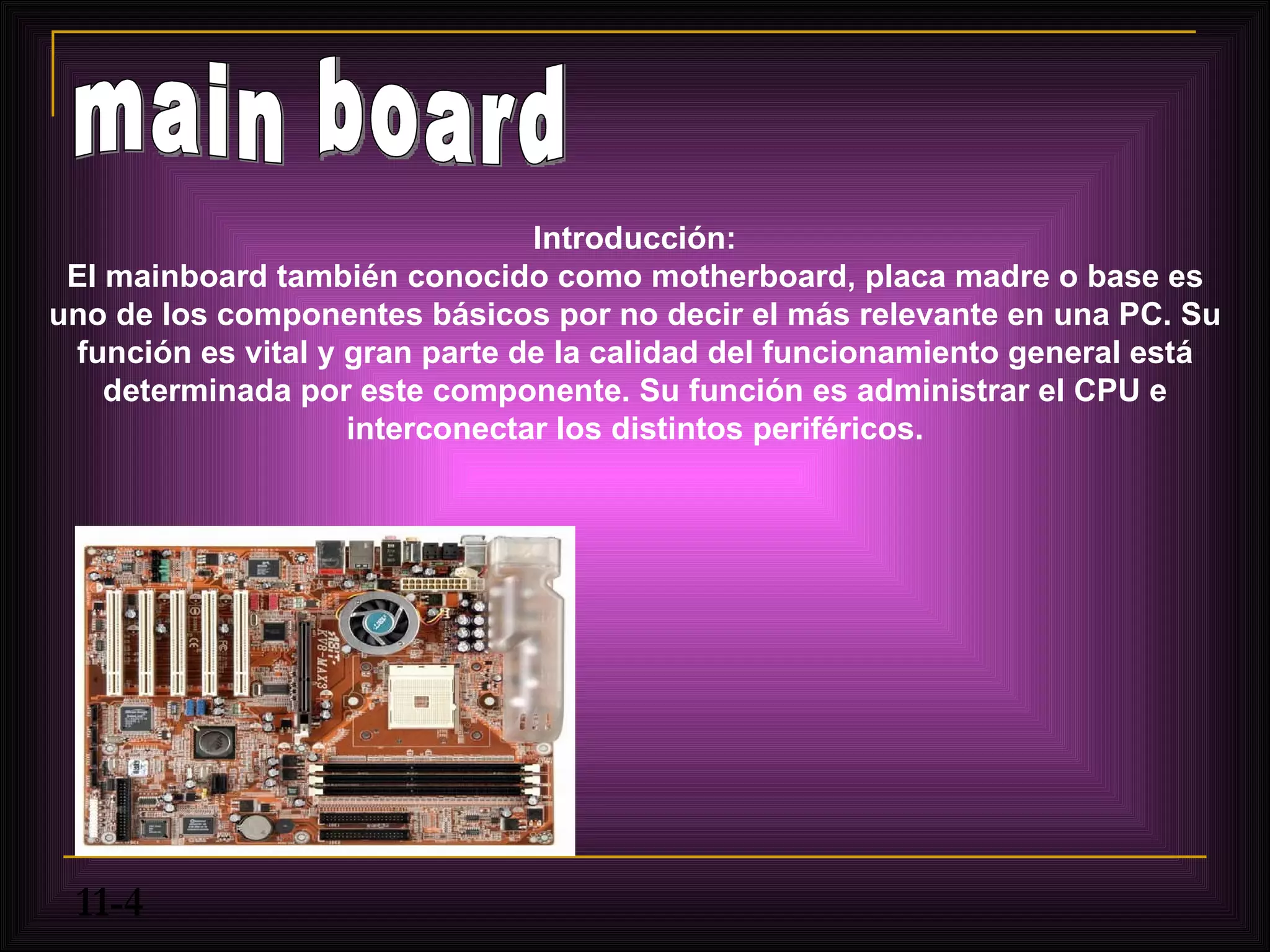

3. Introducción:
El mainboard también conocido como motherboard, placa madre o base es
uno de los componentes básicos por no decir el más relevante en una PC. Su
función es vital y gran parte de la calidad del funcionamiento general está
determinada por este componente. Su función es administrar el CPU e
interconectar los distintos periféricos.
11-4

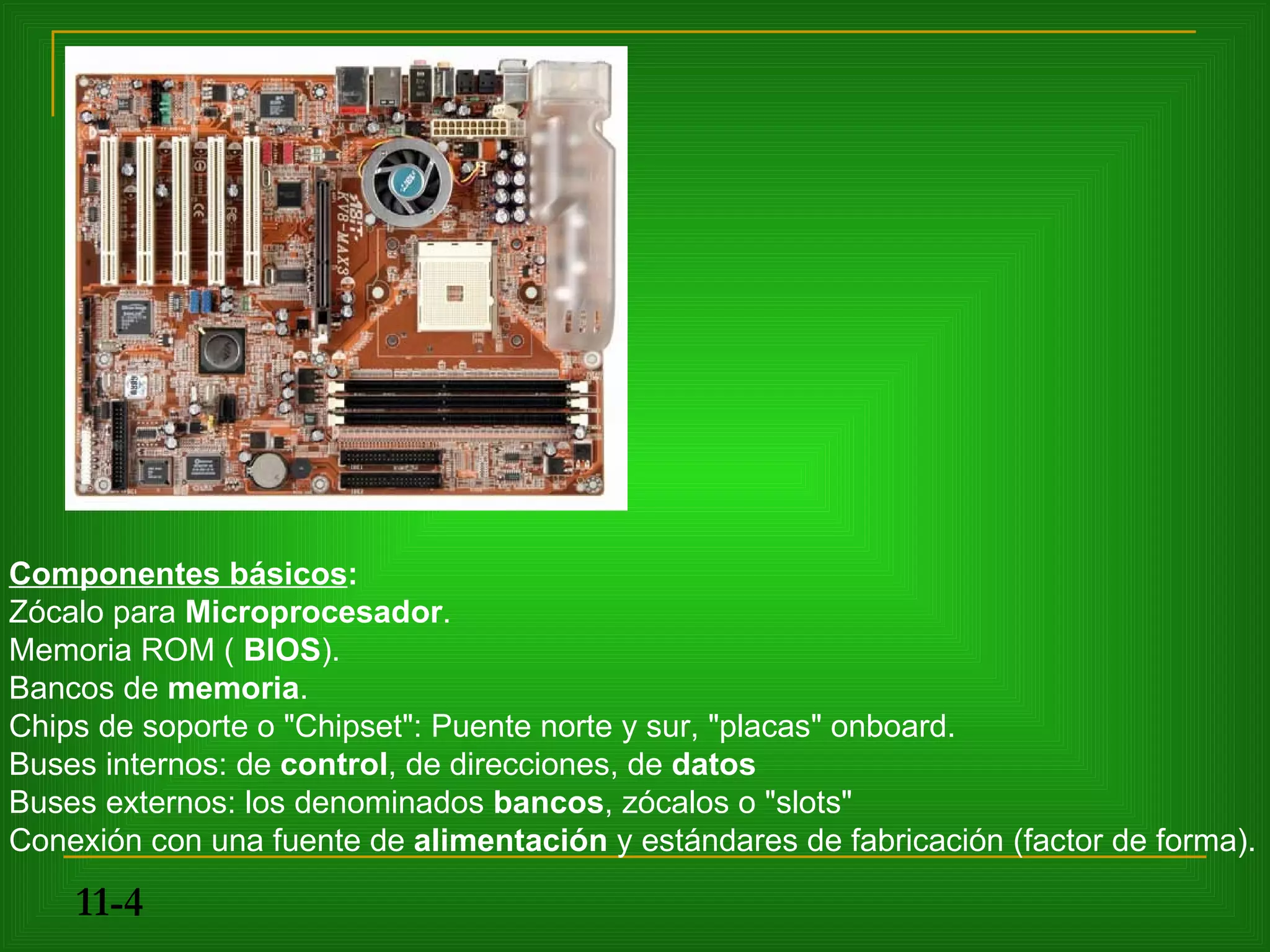

4. Componentes básicos:
Zócalo para Microprocesador.
Memoria ROM ( BIOS).
Bancos de memoria.
Chips de soporte o "Chipset": Puente norte y sur, "placas" onboard.
Buses internos: de control, de direcciones, de datos
Buses externos: los denominados bancos, zócalos o "slots"
Conexión con una fuente de alimentación y estándares de fabricación (factor de forma).
11-4

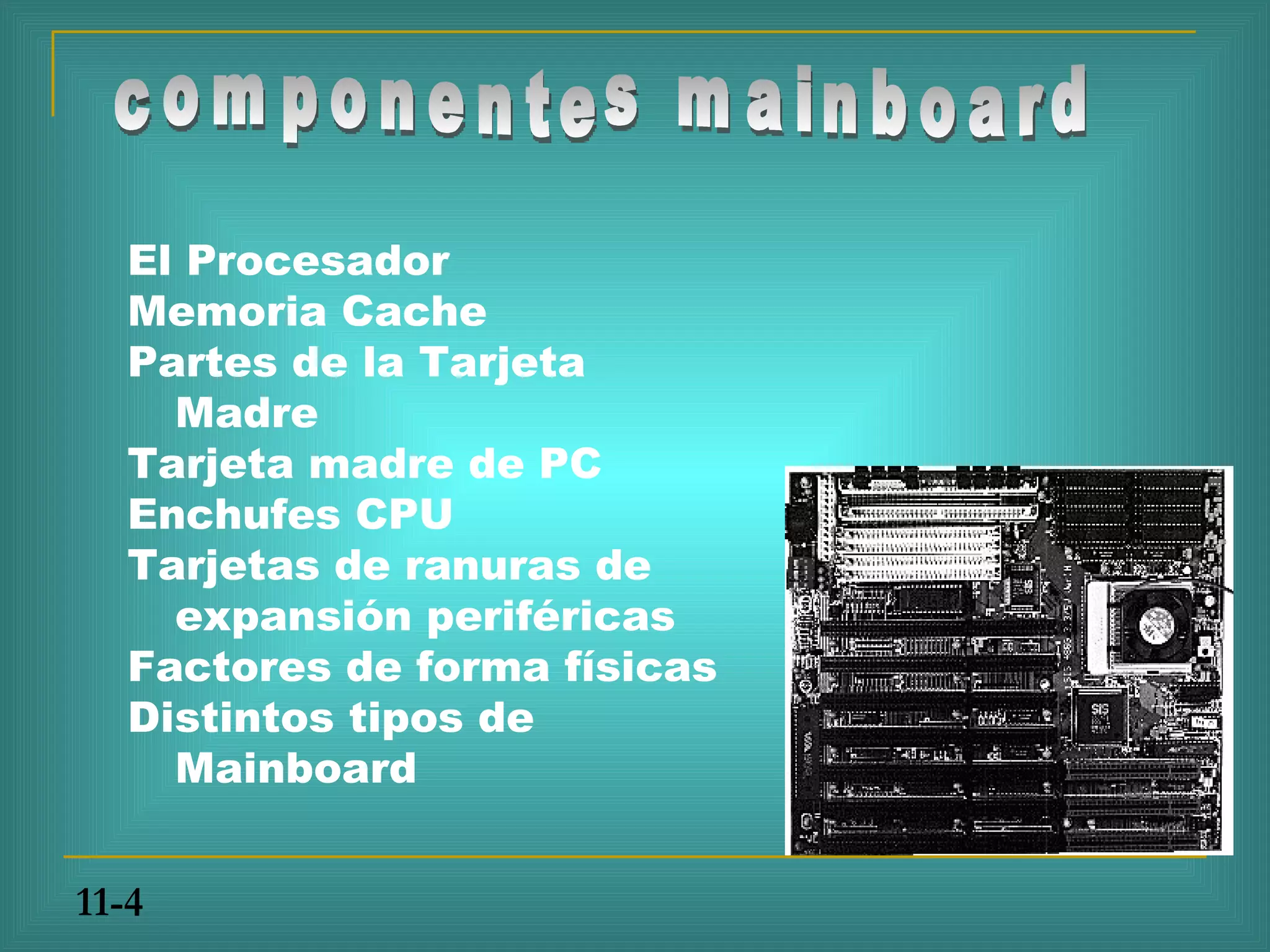

5. El Procesador
Memoria Cache
Partes de la Tarjeta
Madre
Tarjeta madre de PC
Enchufes CPU
Tarjetas de ranuras de
expansión periféricas
Factores de forma físicas
Distintos tipos de
Mainboard
11-4

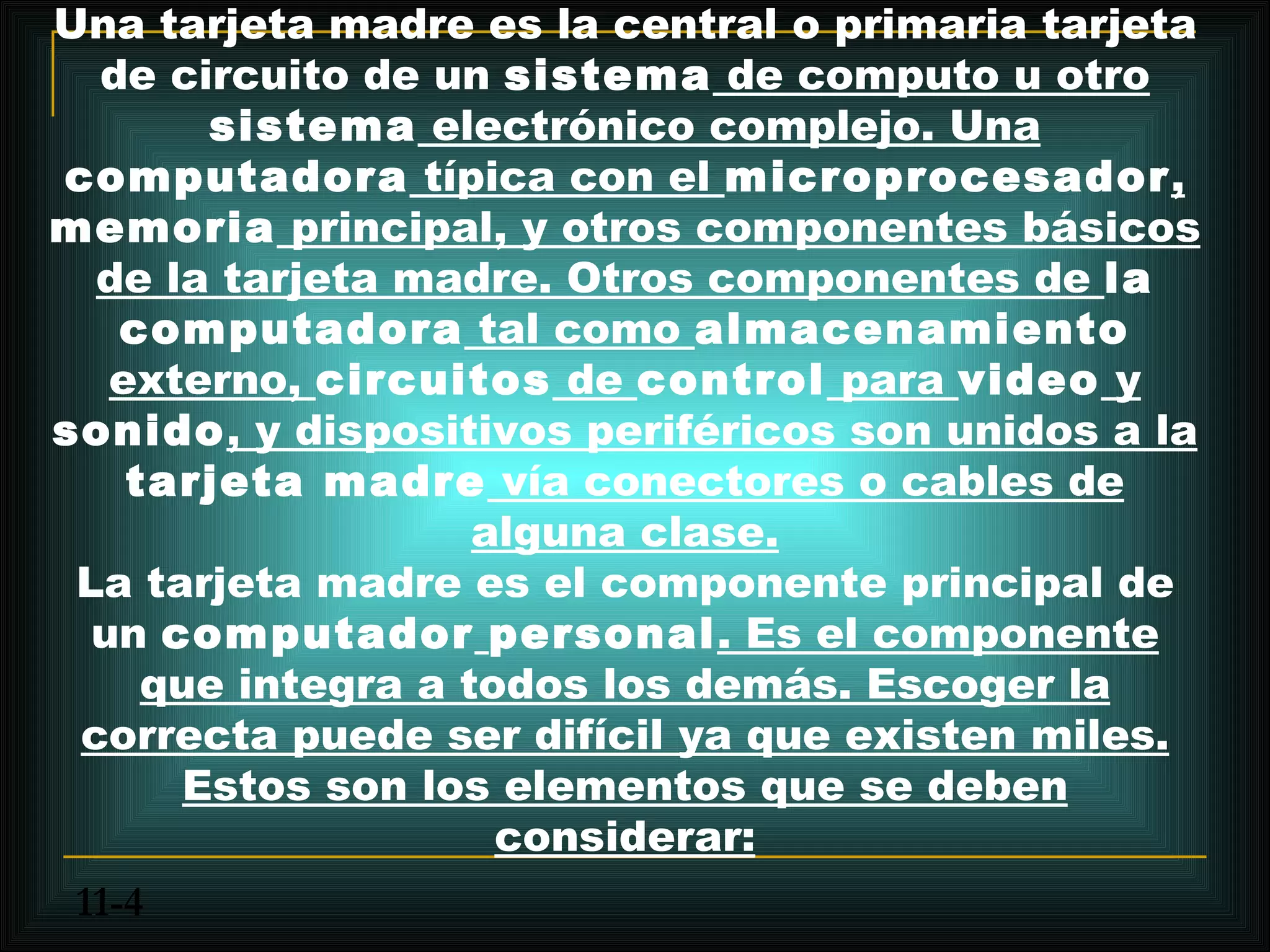

6. Una tarjeta madre es la central o primaria tarjeta
de circuito de un sistema de computo u otro
sistema electrónico complejo. Una
computadora típica con el microprocesador,
memoria principal, y otros componentes básicos
de la tarjeta madre. Otros componentes de la
computadora tal como almacenamiento
externo, circuitos de control para video y
sonido, y dispositivos periféricos son unidos a la
tarjeta madre vía conectores o cables de
alguna clase.
La tarjeta madre es el componente principal de
un computador personal. Es el componente
que integra a todos los demás. Escoger la
correcta puede ser difícil ya que existen miles.
Estos son los elementos que se deben
considerar:
11-4

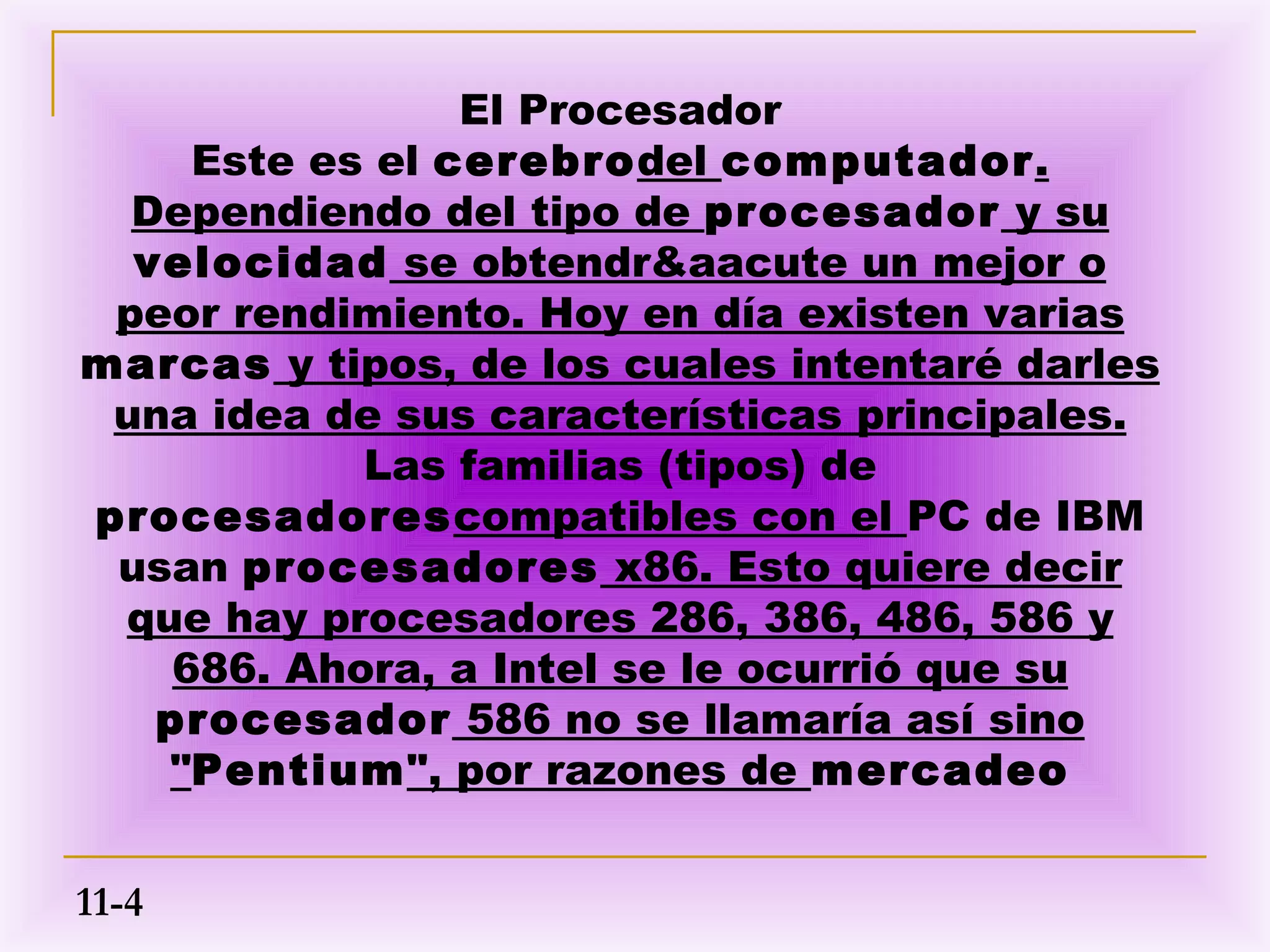

7. El Procesador
Este es el cerebrodel computador.
Dependiendo del tipo de procesador y su
velocidad se obtendr&aacute un mejor o
peor rendimiento. Hoy en día existen varias
marcas y tipos, de los cuales intentaré darles
una idea de sus características principales.
Las familias (tipos) de
procesadorescompatibles con el PC de IBM
usan procesadores x86. Esto quiere decir
que hay procesadores 286, 386, 486, 586 y
686. Ahora, a Intel se le ocurrió que su
procesador 586 no se llamaría así sino
"Pentium", por razones de mercadeo
11-4

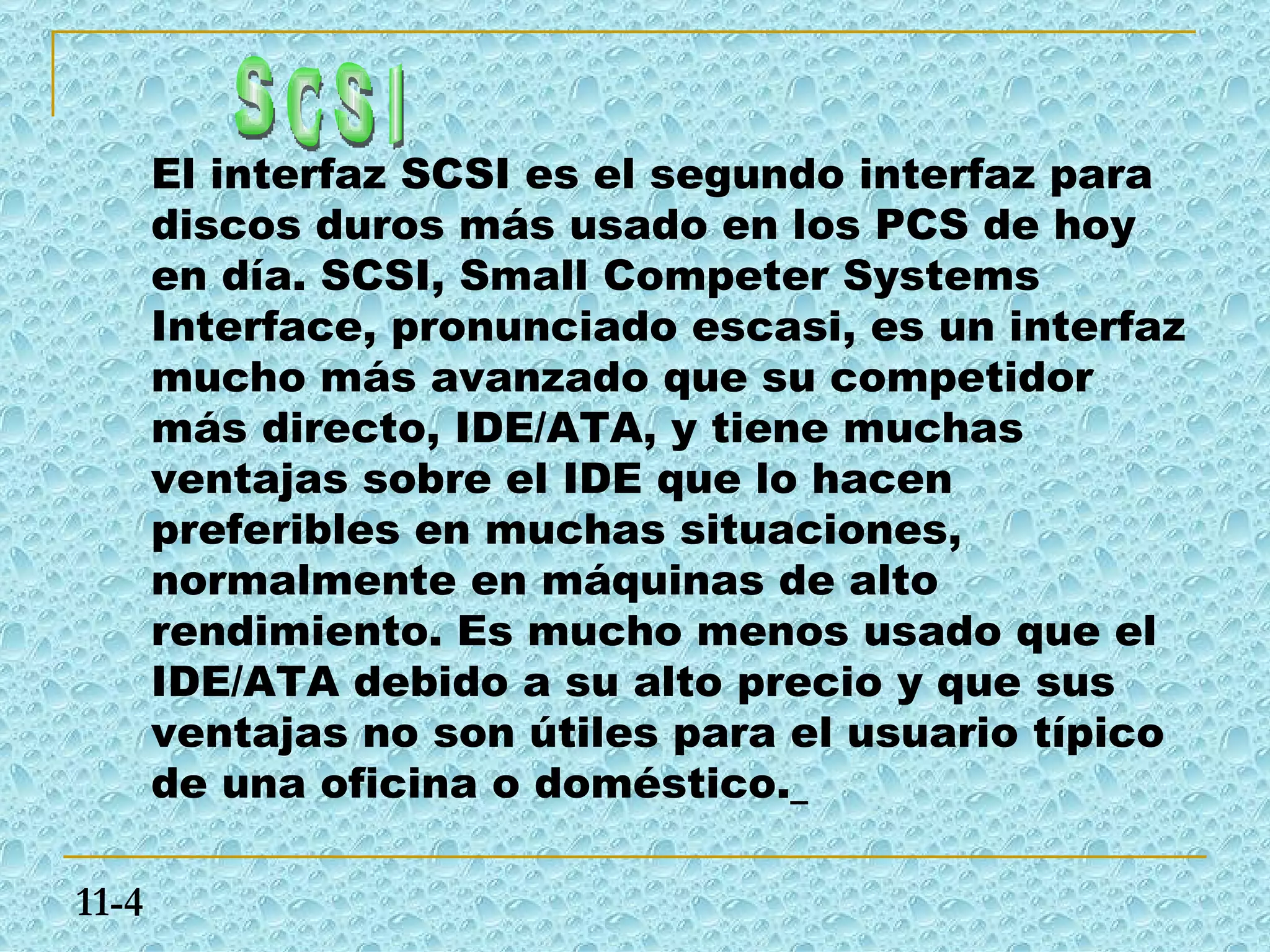

8. El interfaz SCSI es el segundo interfaz para
discos duros más usado en los PCS de hoy
en día. SCSI, Small Competer Systems
Interface, pronunciado escasi, es un interfaz
mucho más avanzado que su competidor
más directo, IDE/ATA, y tiene muchas
ventajas sobre el IDE que lo hacen
preferibles en muchas situaciones,
normalmente en máquinas de alto
rendimiento. Es mucho menos usado que el
IDE/ATA debido a su alto precio y que sus
ventajas no son útiles para el usuario típico
de una oficina o doméstico.
11-4

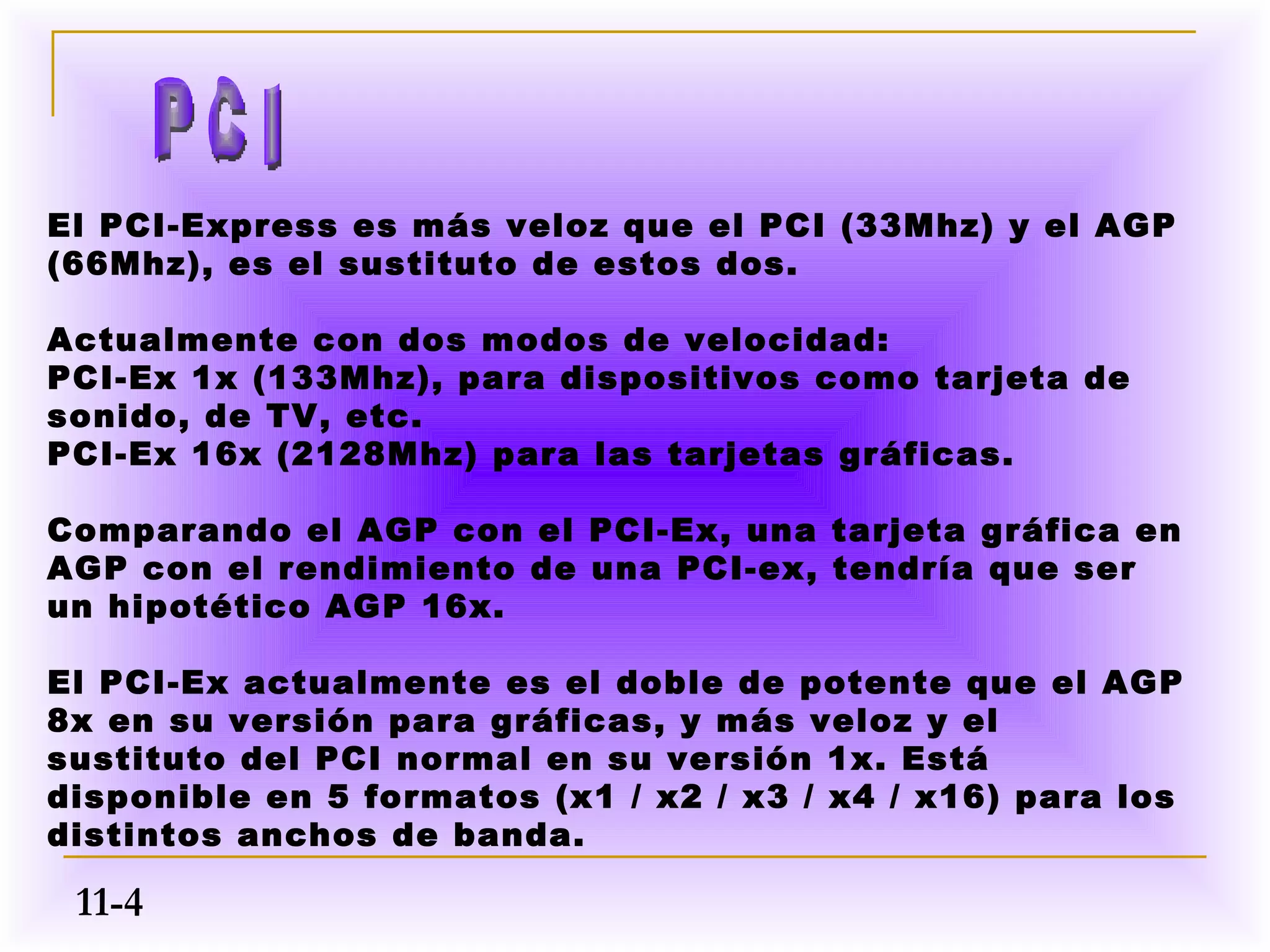

9. El PCI-Express es más veloz que el PCI (33Mhz) y el AGP
(66Mhz), es el sustituto de estos dos.
Actualmente con dos modos de velocidad:
PCI-Ex 1x (133Mhz), para dispositivos como tarjeta de
sonido, de TV, etc.
PCI-Ex 16x (2128Mhz) para las tarjetas gráficas.
Comparando el AGP con el PCI-Ex, una tarjeta gráfica en
AGP con el rendimiento de una PCI-ex, tendría que ser
un hipotético AGP 16x.
El PCI-Ex actualmente es el doble de potente que el AGP
8x en su versión para gráficas, y más veloz y el
sustituto del PCI normal en su versión 1x. Está
disponible en 5 formatos (x1 / x2 / x3 / x4 / x16) para los
distintos anchos de banda.
11-4

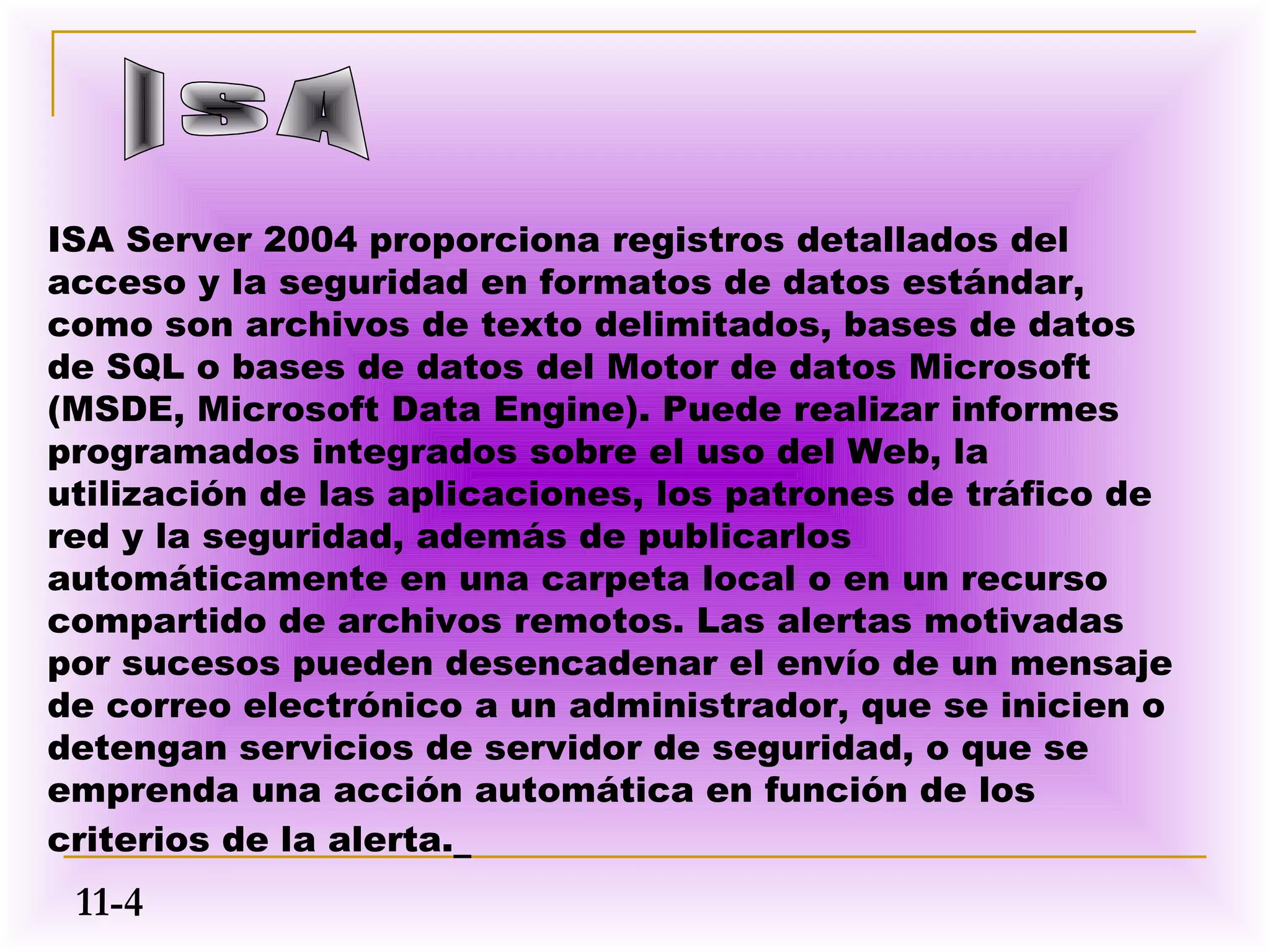

10. ISA Server 2004 proporciona registros detallados del
acceso y la seguridad en formatos de datos estándar,
como son archivos de texto delimitados, bases de datos
de SQL o bases de datos del Motor de datos Microsoft
(MSDE, Microsoft Data Engine). Puede realizar informes
programados integrados sobre el uso del Web, la
utilización de las aplicaciones, los patrones de tráfico de
red y la seguridad, además de publicarlos
automáticamente en una carpeta local o en un recurso
compartido de archivos remotos. Las alertas motivadas
por sucesos pueden desencadenar el envío de un mensaje
de correo electrónico a un administrador, que se inicien o
detengan servicios de servidor de seguridad, o que se
emprenda una acción automática en función de los
criterios de la alerta.
11-4

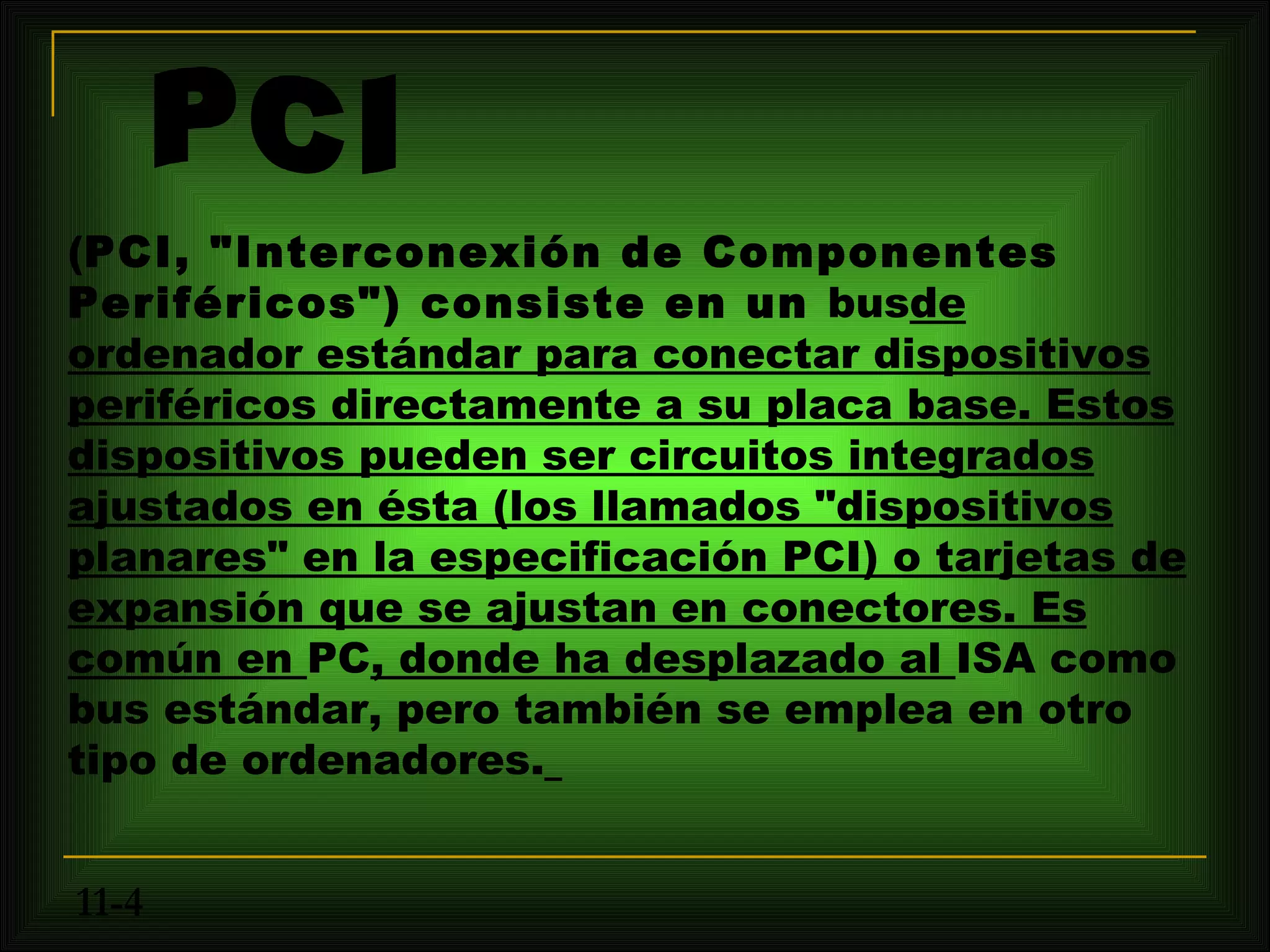

11. (PCI, "Interconexión de Componentes
Periféricos") consiste en un busde
ordenador estándar para conectar dispositivos
periféricos directamente a su placa base. Estos
dispositivos pueden ser circuitos integrados
ajustados en ésta (los llamados "dispositivos
planares" en la especificación PCI) o tarjetas de
expansión que se ajustan en conectores. Es
común en PC, donde ha desplazado al ISA como
bus estándar, pero también se emplea en otro
tipo de ordenadores.
11-4

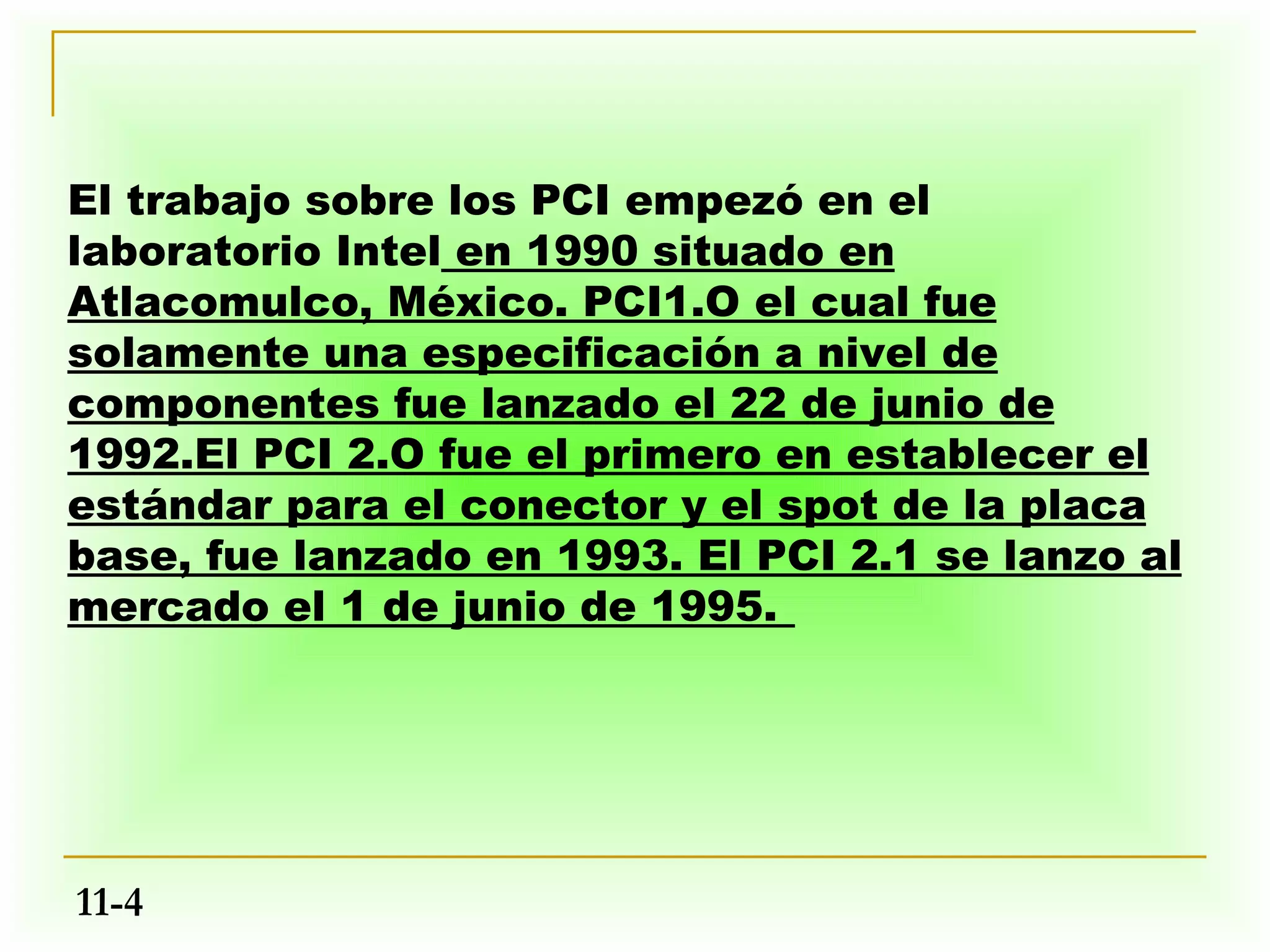

12. El trabajo sobre los PCI empezó en el
laboratorio Intel en 1990 situado en
Atlacomulco, México. PCI1.O el cual fue
solamente una especificación a nivel de
componentes fue lanzado el 22 de junio de
1992.El PCI 2.O fue el primero en establecer el
estándar para el conector y el spot de la placa
base, fue lanzado en 1993. El PCI 2.1 se lanzo al
mercado el 1 de junio de 1995.
11-4

13. El PCI tiene 2 espacios de dirección separados
de 32-bit y 64-bit correspondientes a la memoria
y puerto de dirección de entrada/salida de la
familia de procesadores de X86. El
direccionamiento es asignado por el software.
Un tercer espacio de dirección llamado PCI
Configuration Space, el cual utiliza un esquema
de direccionamiento corregido que permite al
software determinar la cantidad de memoria y
espacio de direcciones entrada/salida
necesitado por cada dispositivo. Cada
dispositivo que conectas puede solicitar hasta
seis áreas de espacio de memoria o espacios de
puerto entrada/salida a través de su registro de
espacio de configuración.
11-4

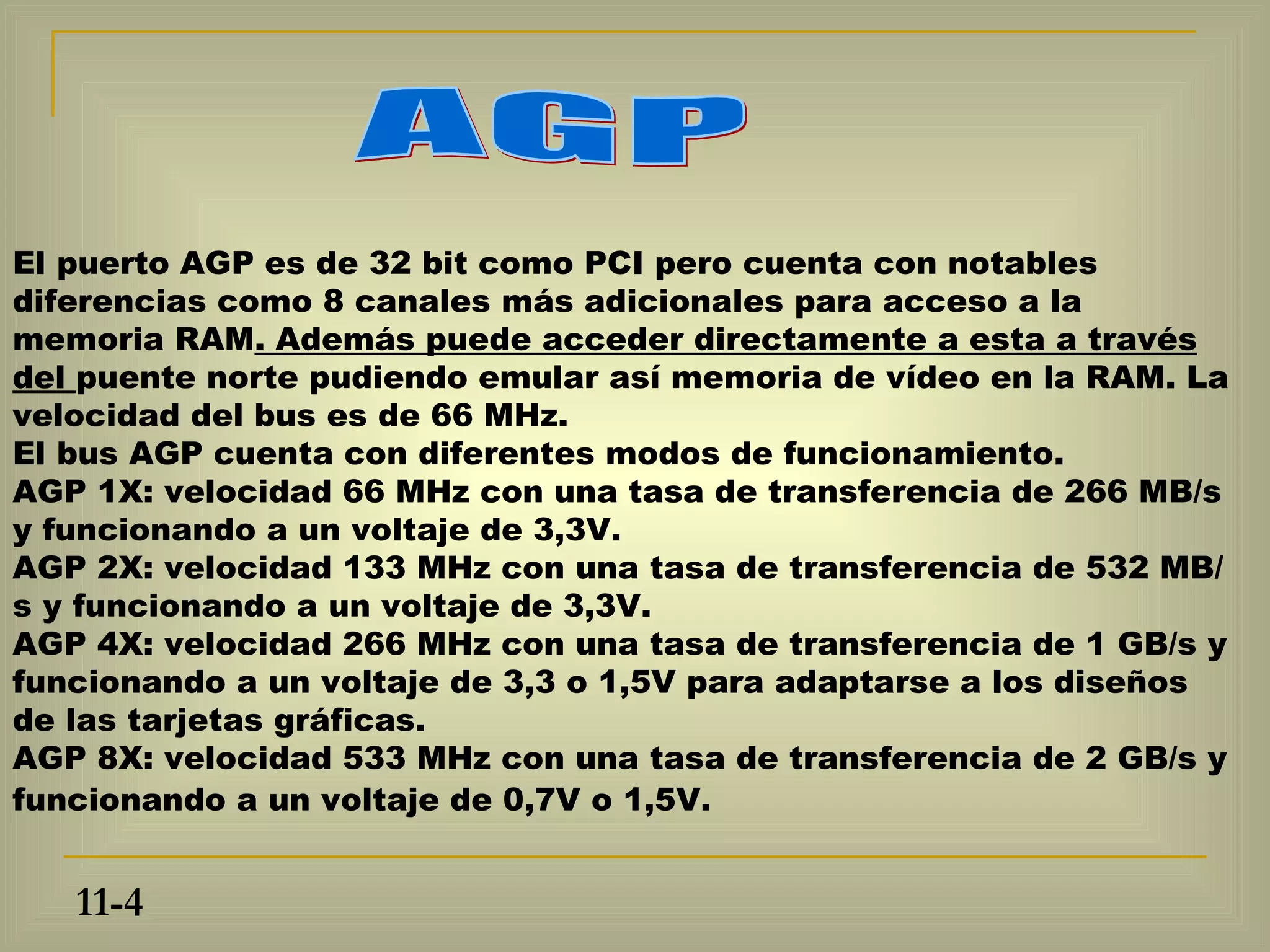

14. El puerto AGP es de 32 bit como PCI pero cuenta con notables
diferencias como 8 canales más adicionales para acceso a la
memoria RAM. Además puede acceder directamente a esta a través
del puente norte pudiendo emular así memoria de vídeo en la RAM. La
velocidad del bus es de 66 MHz.
El bus AGP cuenta con diferentes modos de funcionamiento.
AGP 1X: velocidad 66 MHz con una tasa de transferencia de 266 MB/s
y funcionando a un voltaje de 3,3V.
AGP 2X: velocidad 133 MHz con una tasa de transferencia de 532 MB/
s y funcionando a un voltaje de 3,3V.
AGP 4X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y
funcionando a un voltaje de 3,3 o 1,5V para adaptarse a los diseños
de las tarjetas gráficas.
AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y
funcionando a un voltaje de 0,7V o 1,5V.
11-4

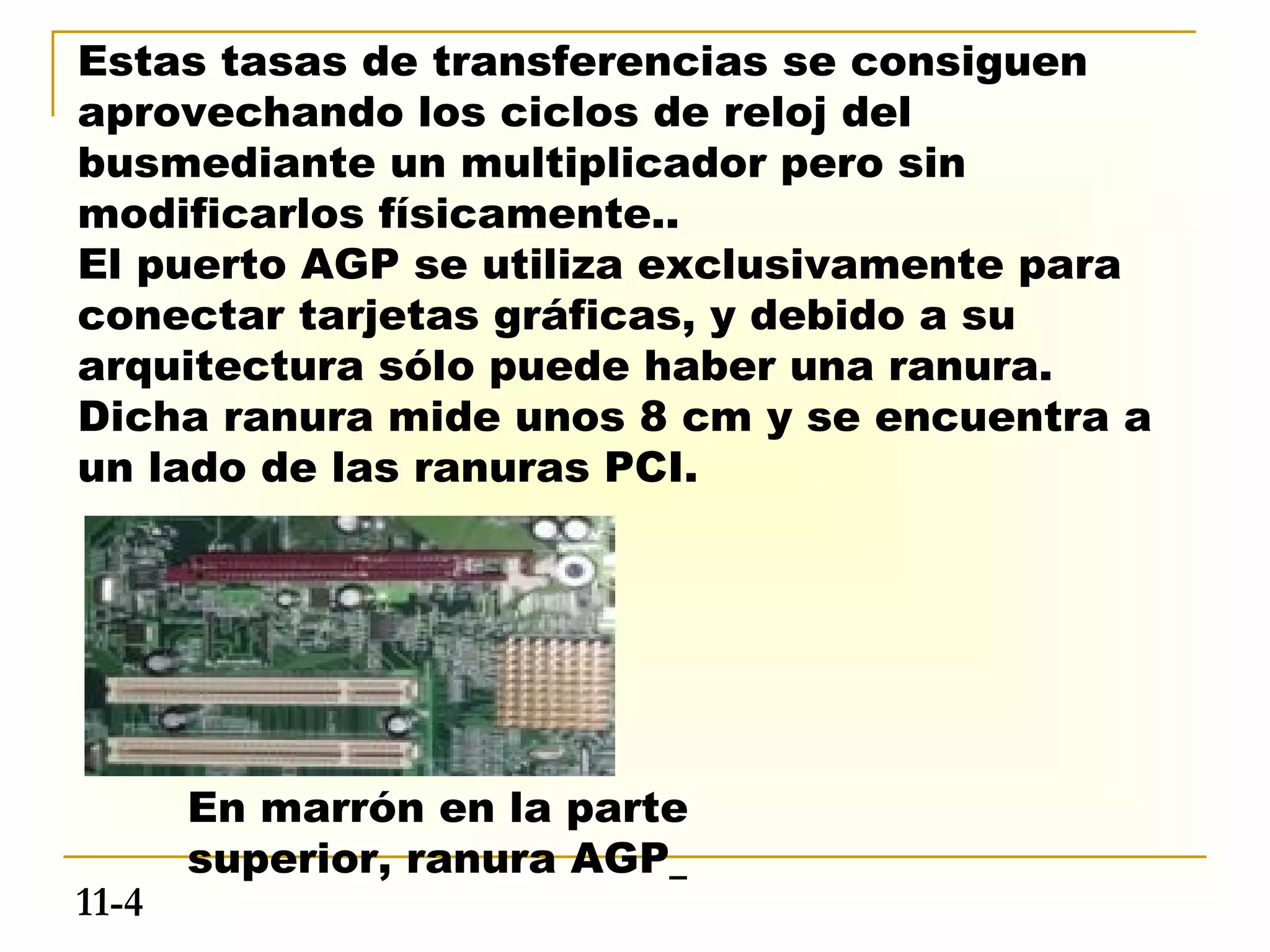

15. Estas tasas de transferencias se consiguen
aprovechando los ciclos de reloj del
busmediante un multiplicador pero sin
modificarlos físicamente..
El puerto AGP se utiliza exclusivamente para
conectar tarjetas gráficas, y debido a su
arquitectura sólo puede haber una ranura.
Dicha ranura mide unos 8 cm y se encuentra a
un lado de las ranuras PCI.
En marrón en la parte
superior, ranura AGP
11-4

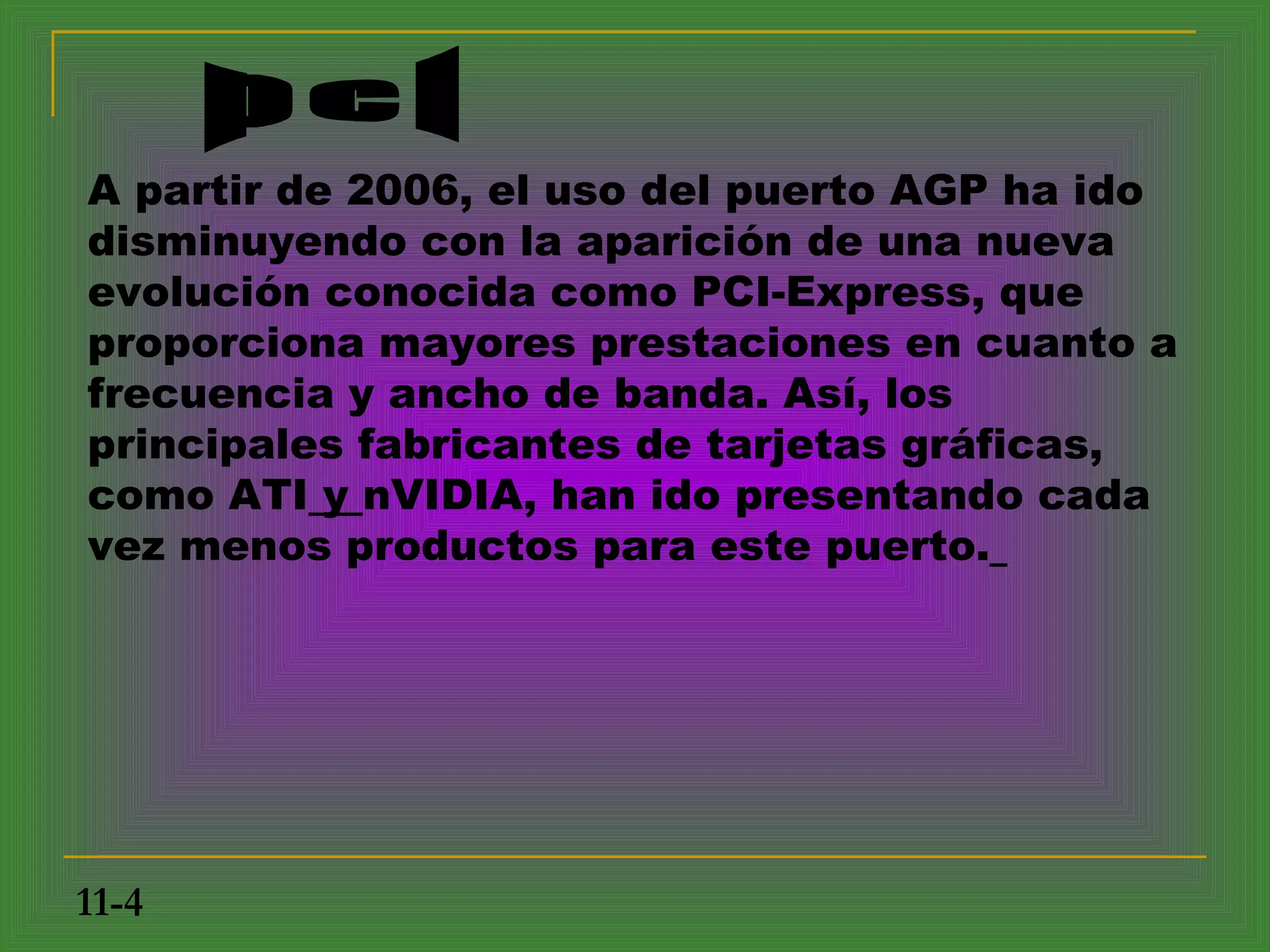

16. A partir de 2006, el uso del puerto AGP ha ido
disminuyendo con la aparición de una nueva
evolución conocida como PCI-Express, que
proporciona mayores prestaciones en cuanto a
frecuencia y ancho de banda. Así, los
principales fabricantes de tarjetas gráficas,
como ATI y nVIDIA, han ido presentando cada
vez menos productos para este puerto.
11-4

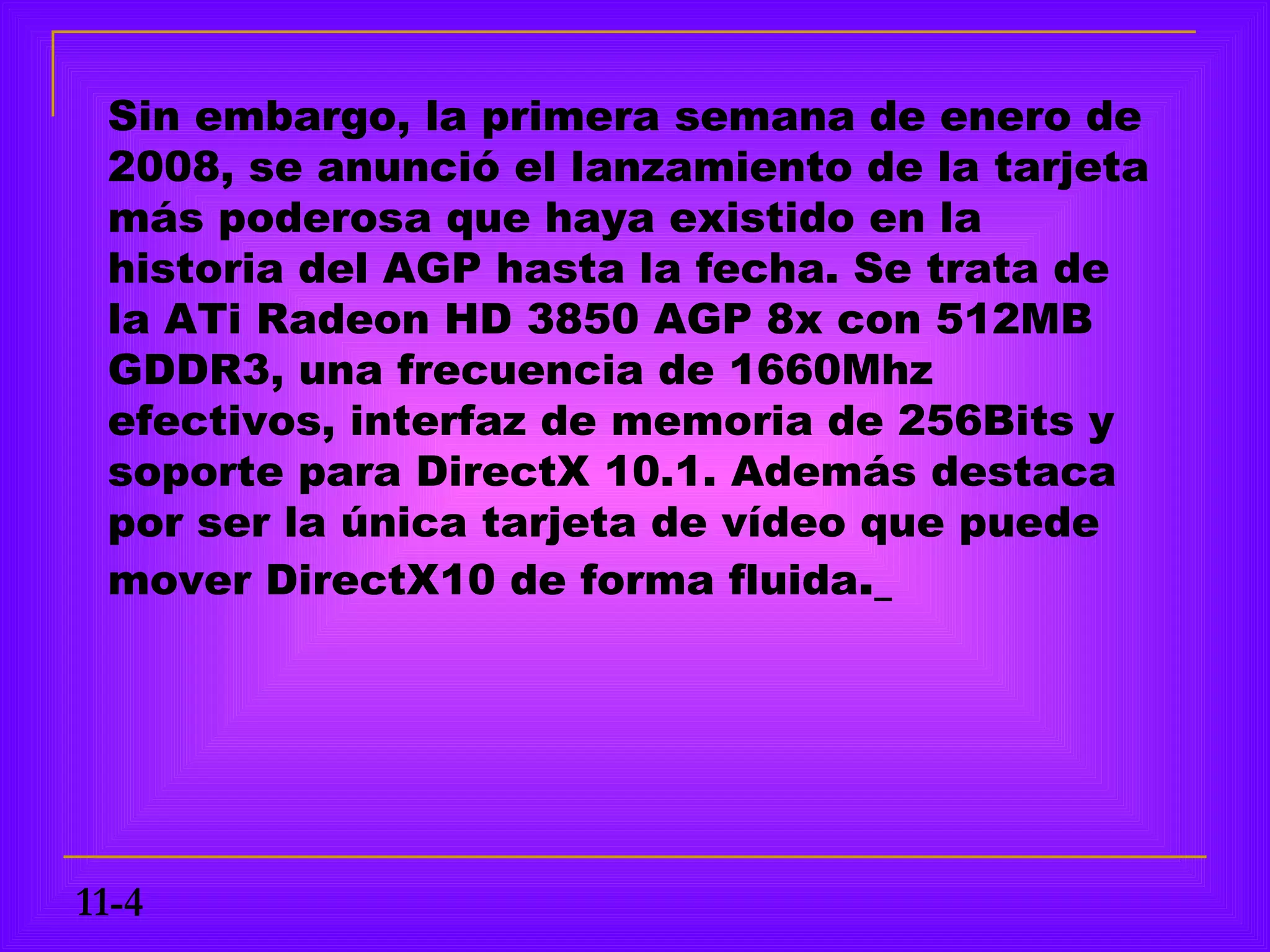

17. Sin embargo, la primera semana de enero de
2008, se anunció el lanzamiento de la tarjeta
más poderosa que haya existido en la
historia del AGP hasta la fecha. Se trata de
la ATi Radeon HD 3850 AGP 8x con 512MB
GDDR3, una frecuencia de 1660Mhz
efectivos, interfaz de memoria de 256Bits y
soporte para DirectX 10.1. Además destaca
por ser la única tarjeta de vídeo que puede
mover DirectX10 de forma fluida.
11-4

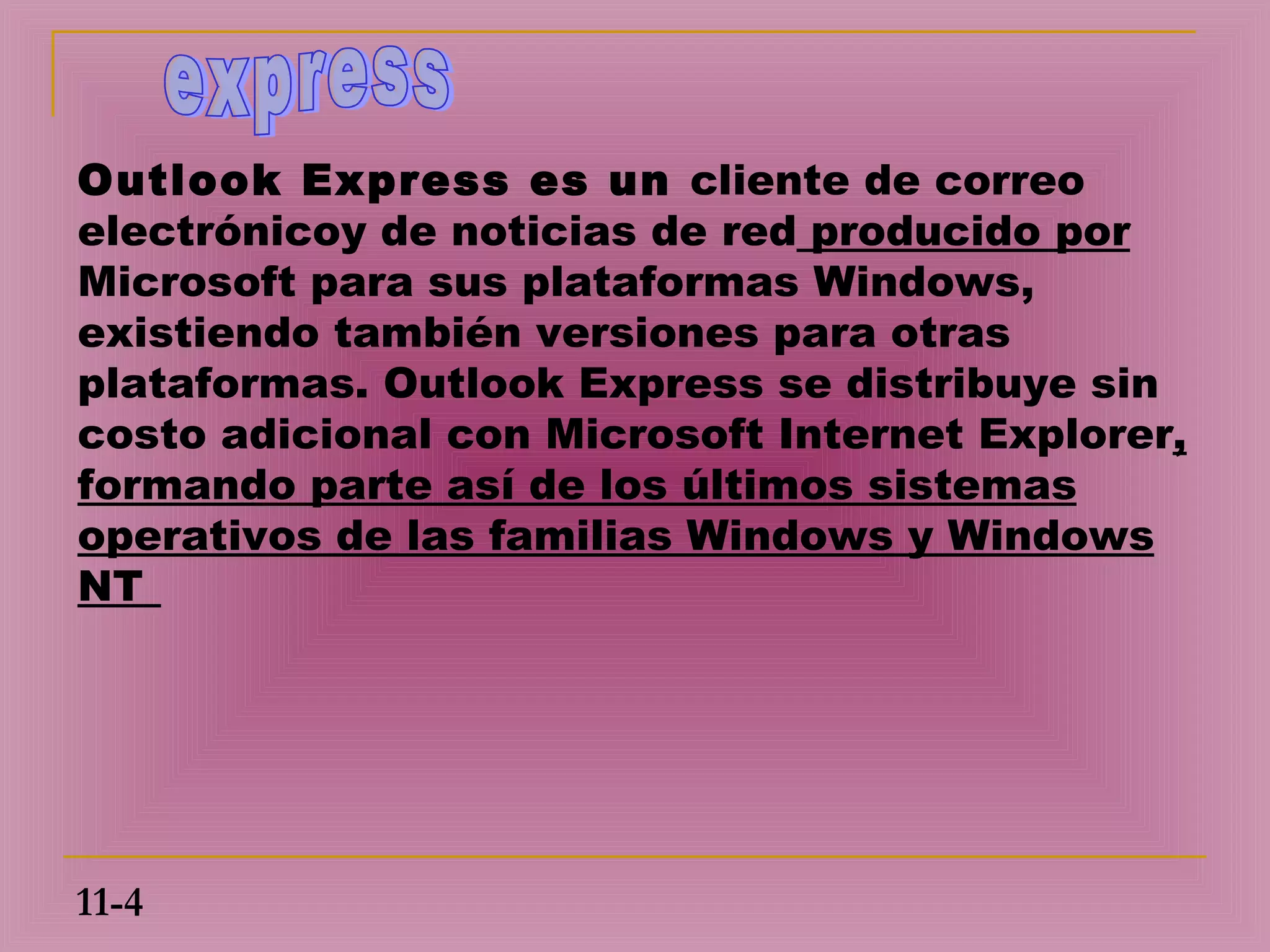

18. Outlook Express es un cliente de correo
electrónicoy de noticias de red producido por
Microsoft para sus plataformas Windows,
existiendo también versiones para otras
plataformas. Outlook Express se distribuye sin
costo adicional con Microsoft Internet Explorer,
formando parte así de los últimos sistemas
operativos de las familias Windows y Windows
NT
11-4

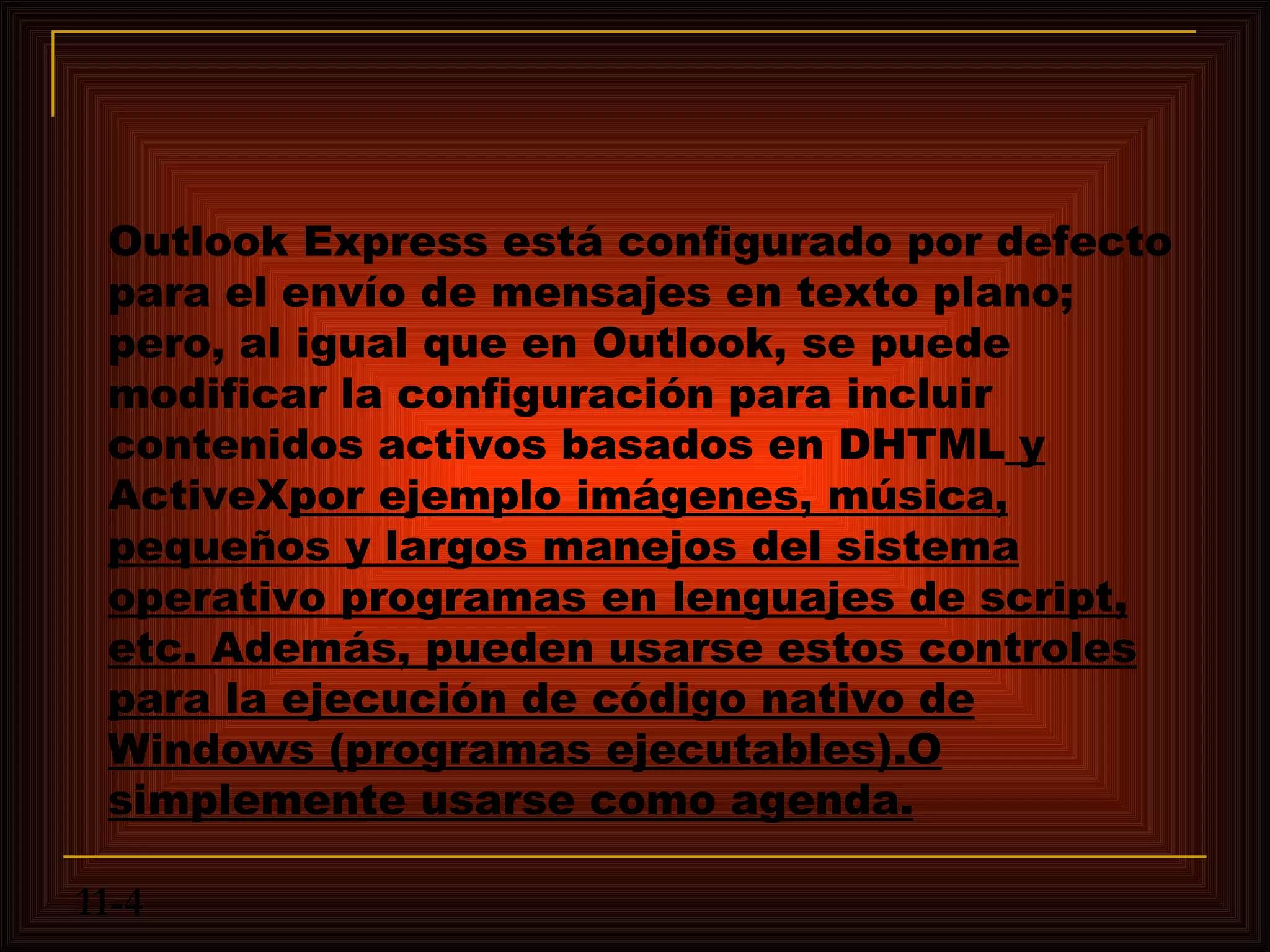

19. Outlook Express está configurado por defecto
para el envío de mensajes en texto plano;
pero, al igual que en Outlook, se puede
modificar la configuración para incluir
contenidos activos basados en DHTML y
ActiveXpor ejemplo imágenes, música,
pequeños y largos manejos del sistema
operativo programas en lenguajes de script,
etc. Además, pueden usarse estos controles
para la ejecución de código nativo de
Windows (programas ejecutables).O
simplemente usarse como agenda.
11-4

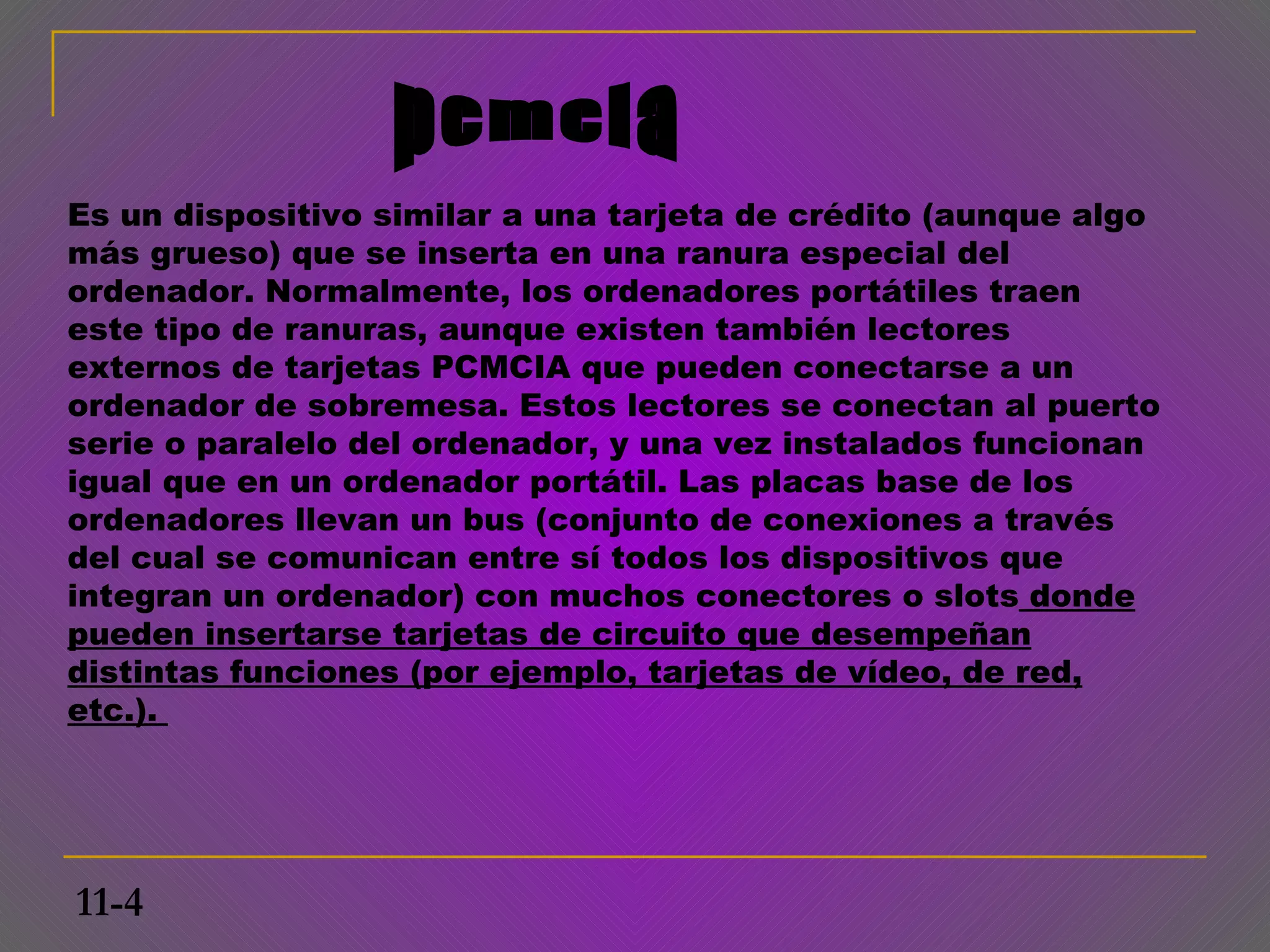

20. Es un dispositivo similar a una tarjeta de crédito (aunque algo
más grueso) que se inserta en una ranura especial del
ordenador. Normalmente, los ordenadores portátiles traen
este tipo de ranuras, aunque existen también lectores
externos de tarjetas PCMCIA que pueden conectarse a un
ordenador de sobremesa. Estos lectores se conectan al puerto
serie o paralelo del ordenador, y una vez instalados funcionan
igual que en un ordenador portátil. Las placas base de los
ordenadores llevan un bus (conjunto de conexiones a través
del cual se comunican entre sí todos los dispositivos que
integran un ordenador) con muchos conectores o slots donde
pueden insertarse tarjetas de circuito que desempeñan
distintas funciones (por ejemplo, tarjetas de vídeo, de red,
etc.).
11-4

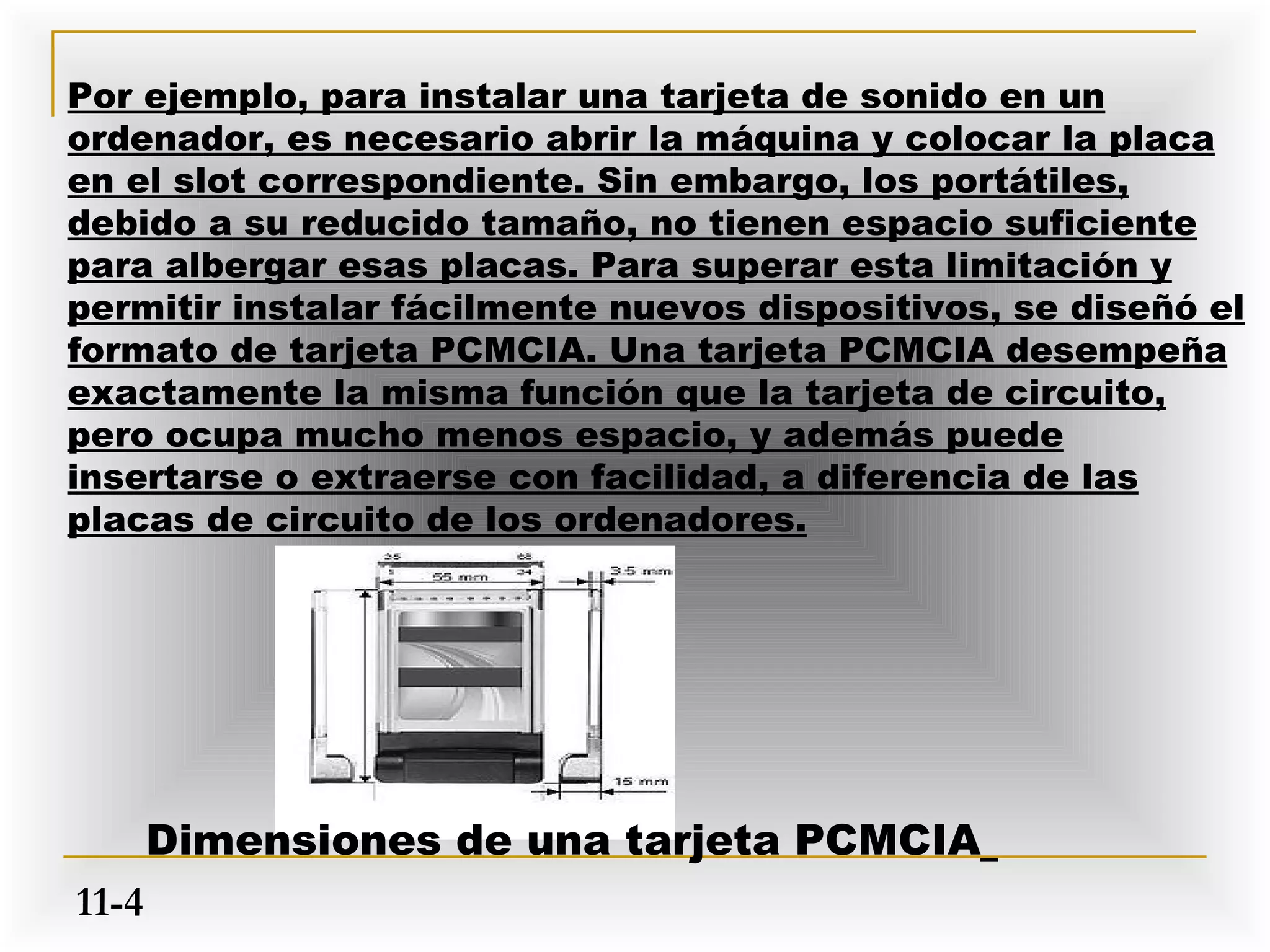

21. Por ejemplo, para instalar una tarjeta de sonido en un
ordenador, es necesario abrir la máquina y colocar la placa
en el slot correspondiente. Sin embargo, los portátiles,
debido a su reducido tamaño, no tienen espacio suficiente
para albergar esas placas. Para superar esta limitación y
permitir instalar fácilmente nuevos dispositivos, se diseñó el
formato de tarjeta PCMCIA. Una tarjeta PCMCIA desempeña
exactamente la misma función que la tarjeta de circuito,
pero ocupa mucho menos espacio, y además puede
insertarse o extraerse con facilidad, a diferencia de las
placas de circuito de los ordenadores.
Dimensiones de una tarjeta PCMCIA
11-4

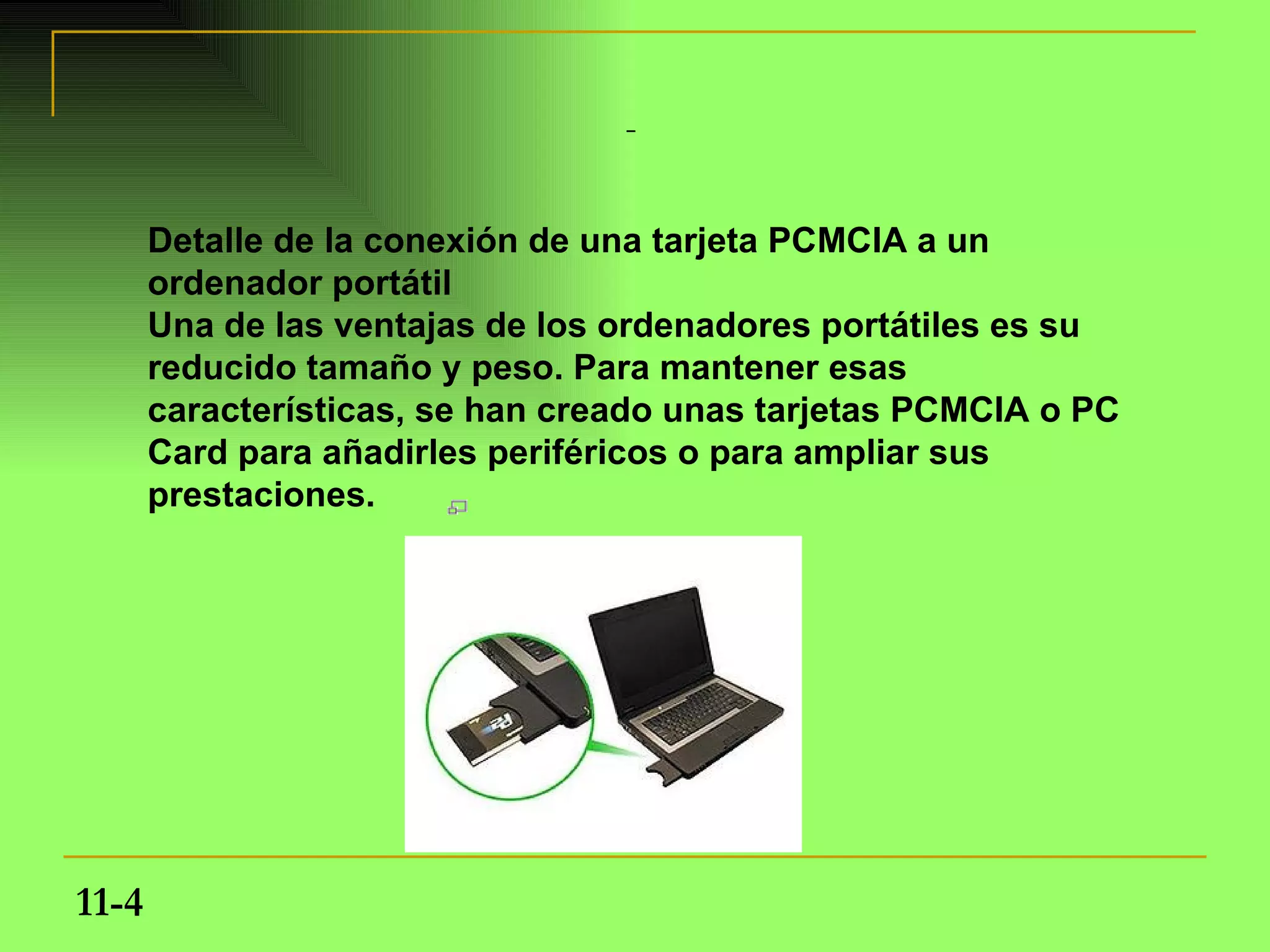

22. Detalle de la conexión de una tarjeta PCMCIA a un
ordenador portátil
Una de las ventajas de los ordenadores portátiles es su
reducido tamaño y peso. Para mantener esas
características, se han creado unas tarjetas PCMCIA o PC
Card para añadirles periféricos o para ampliar sus
prestaciones.
11-4

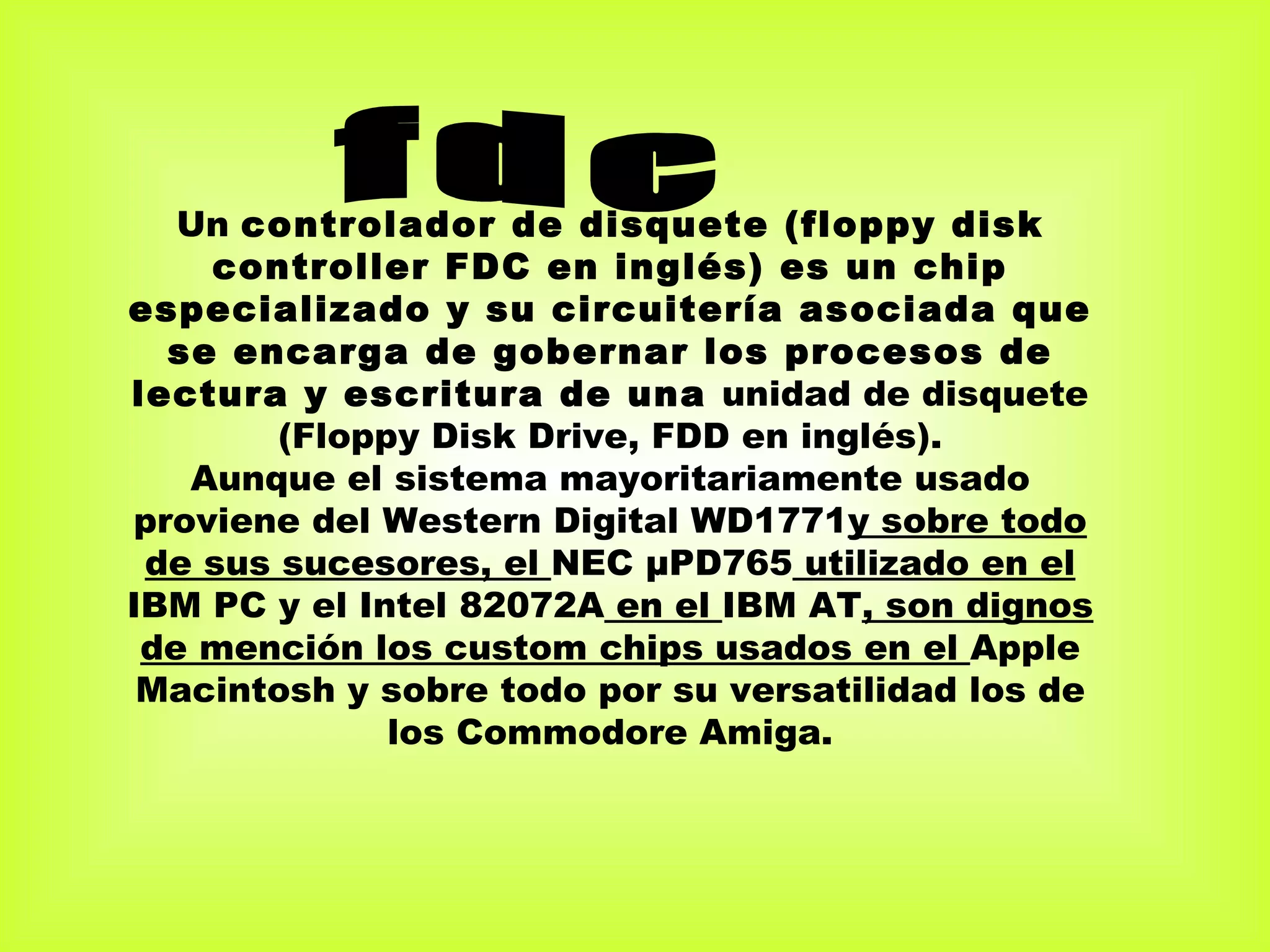

23. Un controlador de disquete (floppy disk
controller FDC en inglés) es un chip
especializado y su circuitería asociada que
se encarga de gobernar los procesos de
lectura y escritura de una unidad de disquete
(Floppy Disk Drive, FDD en inglés).
Aunque el sistema mayoritariamente usado
proviene del Western Digital WD1771y sobre todo
de sus sucesores, el NEC µPD765 utilizado en el
IBM PC y el Intel 82072A en el IBM AT, son dignos
de mención los custom chips usados en el Apple
Macintosh y sobre todo por su versatilidad los de
los Commodore Amiga.

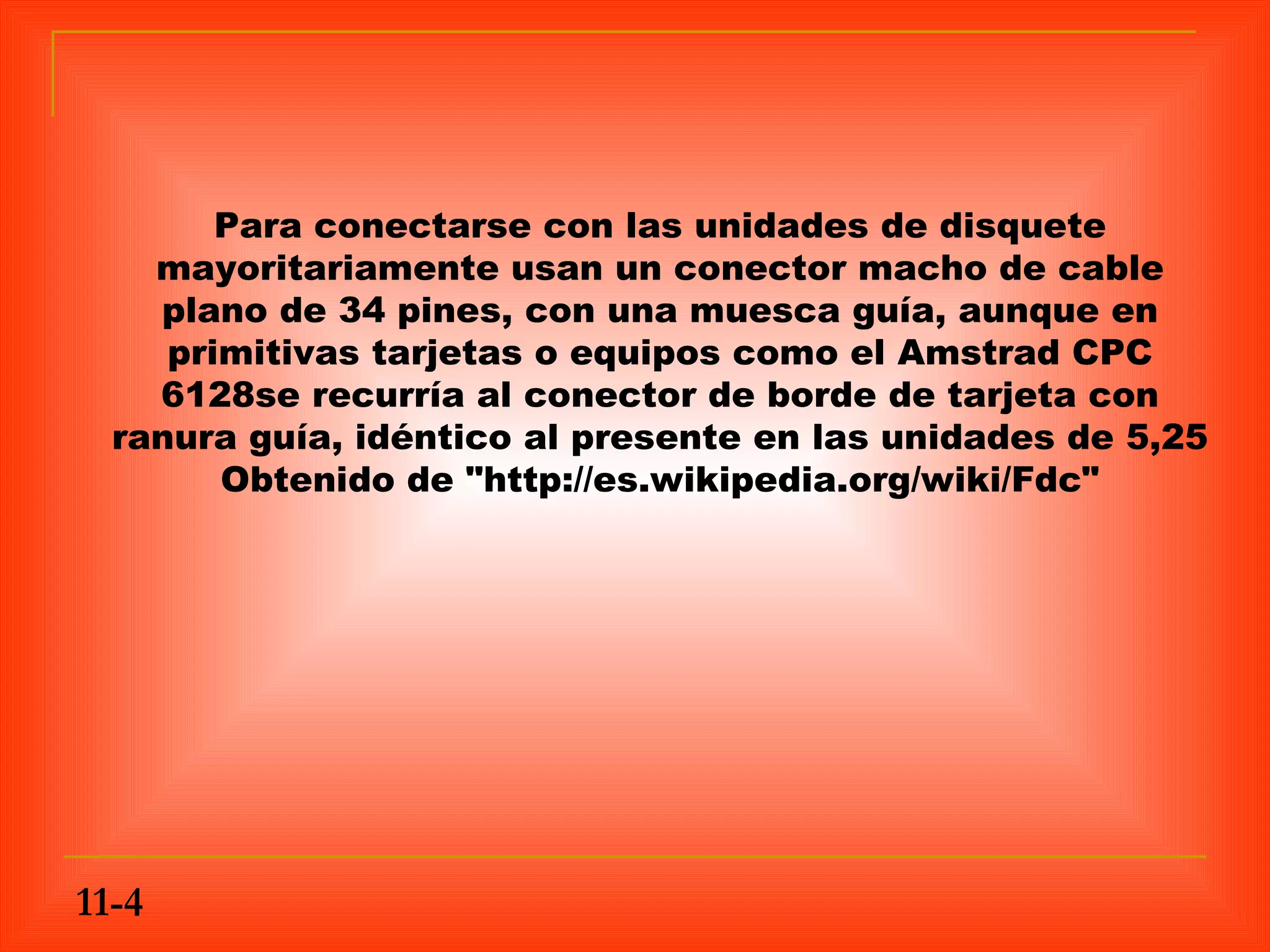

24. Para conectarse con las unidades de disquete
mayoritariamente usan un conector macho de cable
plano de 34 pines, con una muesca guía, aunque en
primitivas tarjetas o equipos como el Amstrad CPC
6128se recurría al conector de borde de tarjeta con
ranura guía, idéntico al presente en las unidades de 5,25
Obtenido de "http://es.wikipedia.org/wiki/Fdc"
11-4

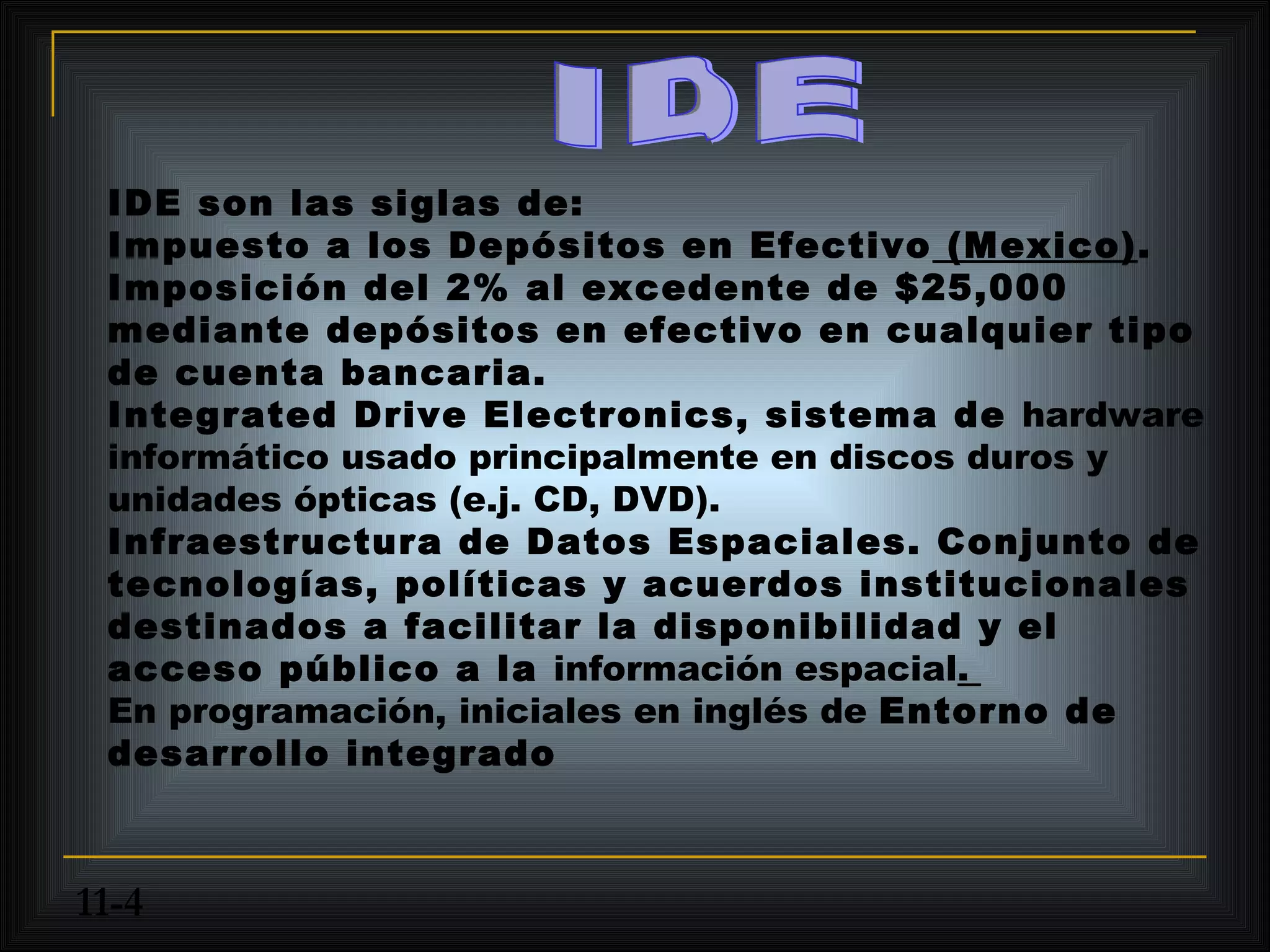

25. IDE son las siglas de:
Impuesto a los Depósitos en Efectivo (Mexico).
Imposición del 2% al excedente de $25,000
mediante depósitos en efectivo en cualquier tipo
de cuenta bancaria.
Integrated Drive Electronics, sistema de hardware
informático usado principalmente en discos duros y
unidades ópticas (e.j. CD, DVD).
Infraestructura de Datos Espaciales. Conjunto de
tecnologías, políticas y acuerdos institucionales
destinados a facilitar la disponibilidad y el
acceso público a la información espacial.
En programación, iniciales en inglés de Entorno de
desarrollo integrado
11-4

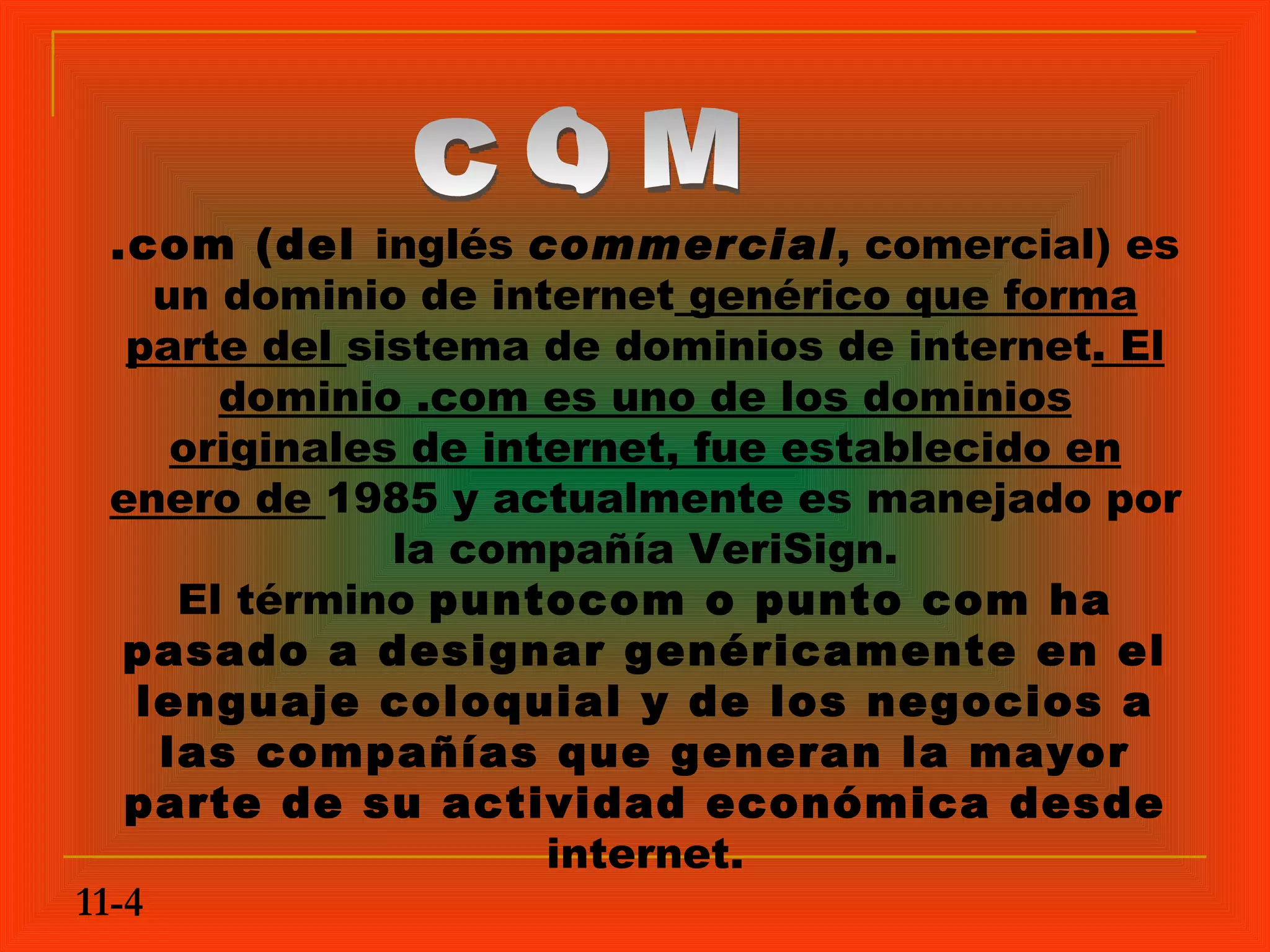

26. .com (del inglés commercial, comercial) es
un dominio de internet genérico que forma
parte del sistema de dominios de internet. El
dominio .com es uno de los dominios
originales de internet, fue establecido en
enero de 1985 y actualmente es manejado por
la compañía VeriSign.
El término puntocom o punto com ha
pasado a designar genéricamente en el
lenguaje coloquial y de los negocios a
las compañías que generan la mayor
parte de su actividad económica desde
internet.
11-4

27. com fueron creados para utilización comercial, sin
embargo, actualmente no existen restricciones
particulares para el registro de nuevas direcciones. En
los años 1990, .com se convirtió en el dominio más
frecuentemente utilizado para sitios web, especialmente
los de uso comercial. La introducción del dominio
genérico .biz, restringido a negocios, no ha tenido mayor
impacto en la popularidad de .com.
11-4

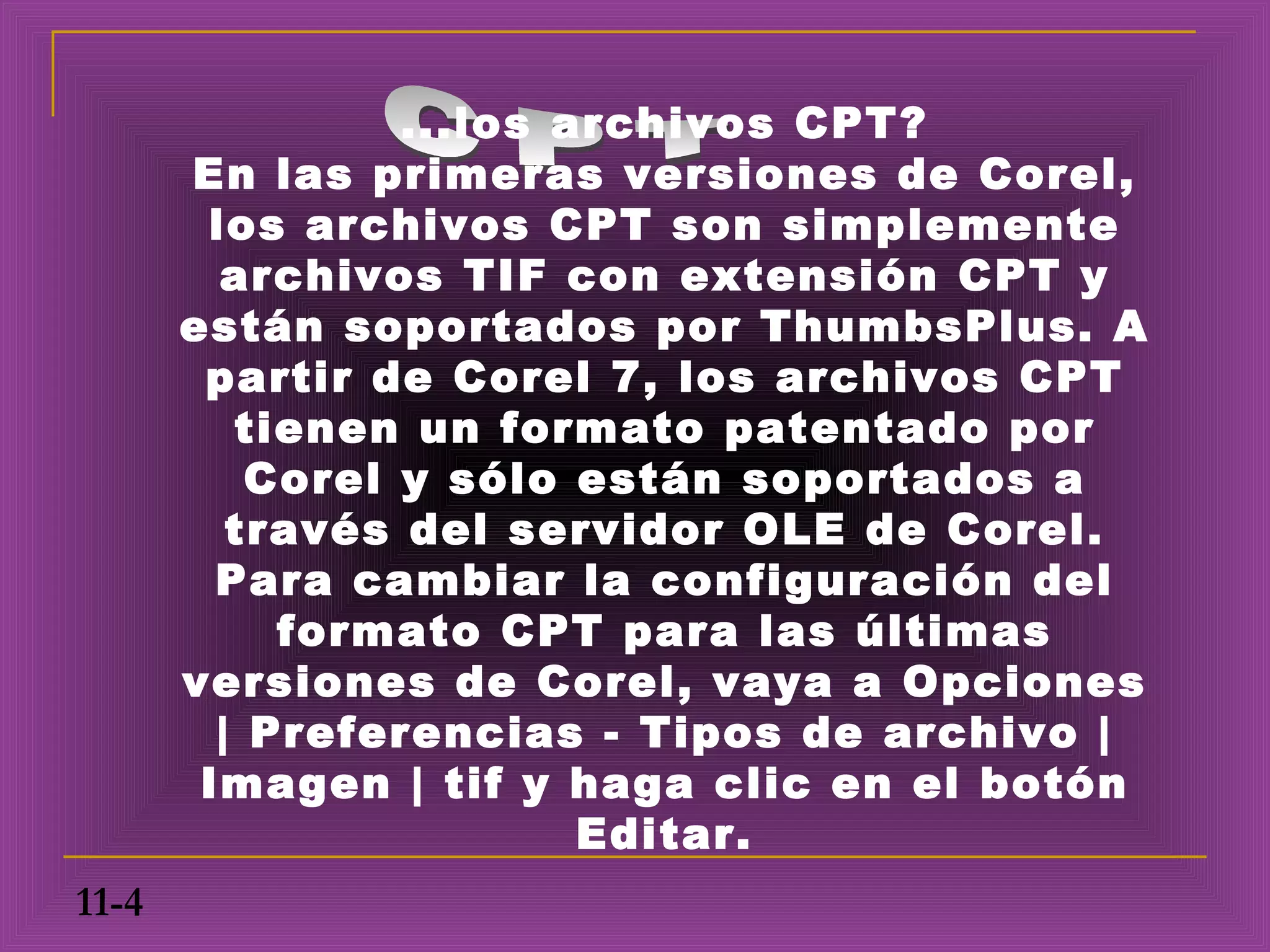

28. ...los archivos CPT?
En las primeras versiones de Corel,
los archivos CPT son simplemente
archivos TIF con extensión CPT y
están soportados por ThumbsPlus. A
partir de Corel 7, los archivos CPT
tienen un formato patentado por
Corel y sólo están soportados a
través del servidor OLE de Corel.
Para cambiar la configuración del
formato CPT para las últimas
versiones de Corel, vaya a Opciones
| Preferencias - Tipos de archivo |
Imagen | tif y haga clic en el botón
Editar.
11-4

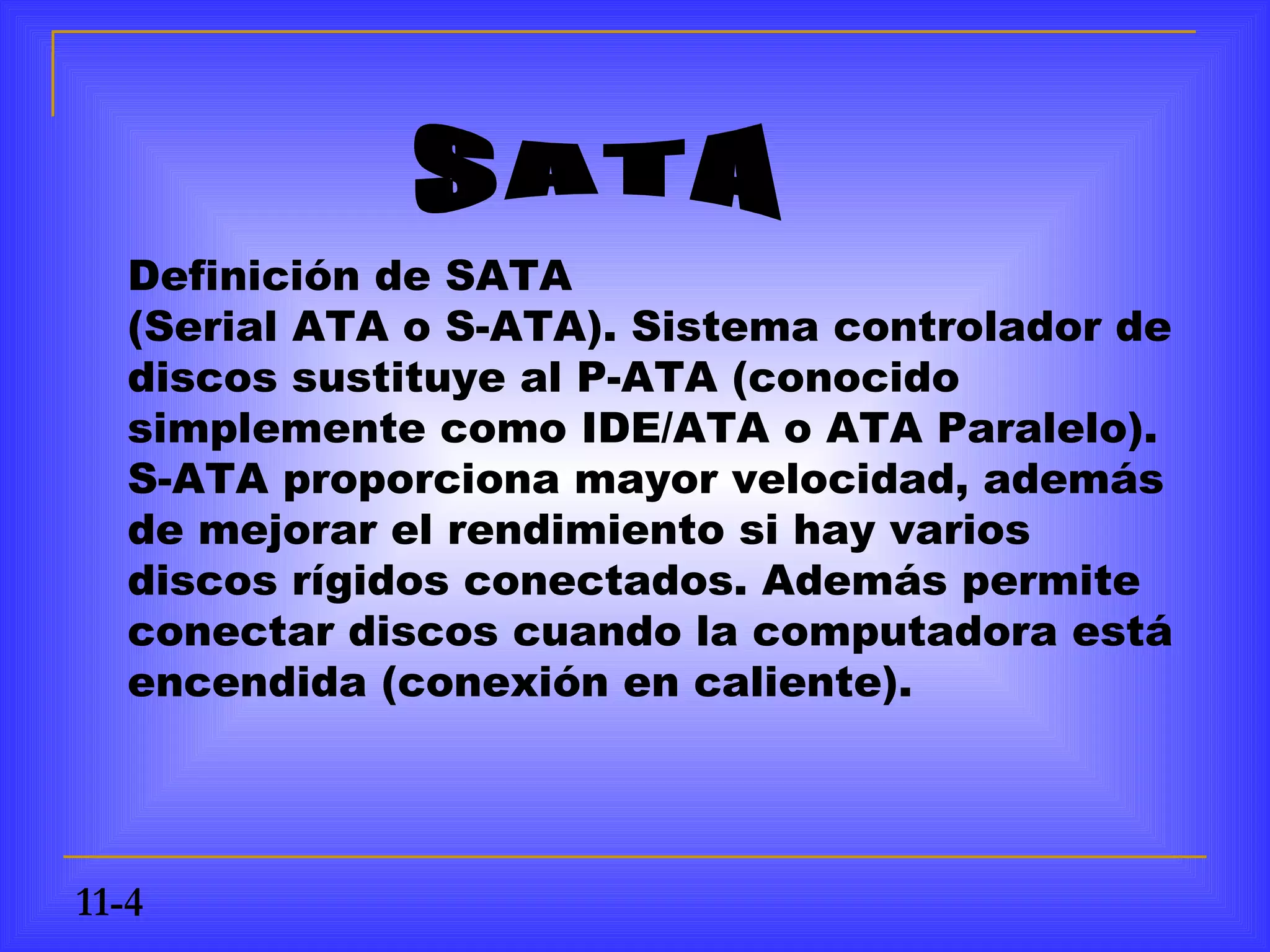

29. Definición de SATA
(Serial ATA o S-ATA). Sistema controlador de
discos sustituye al P-ATA (conocido
simplemente como IDE/ATA o ATA Paralelo).
S-ATA proporciona mayor velocidad, además
de mejorar el rendimiento si hay varios
discos rígidos conectados. Además permite
conectar discos cuando la computadora está
encendida (conexión en caliente).
11-4

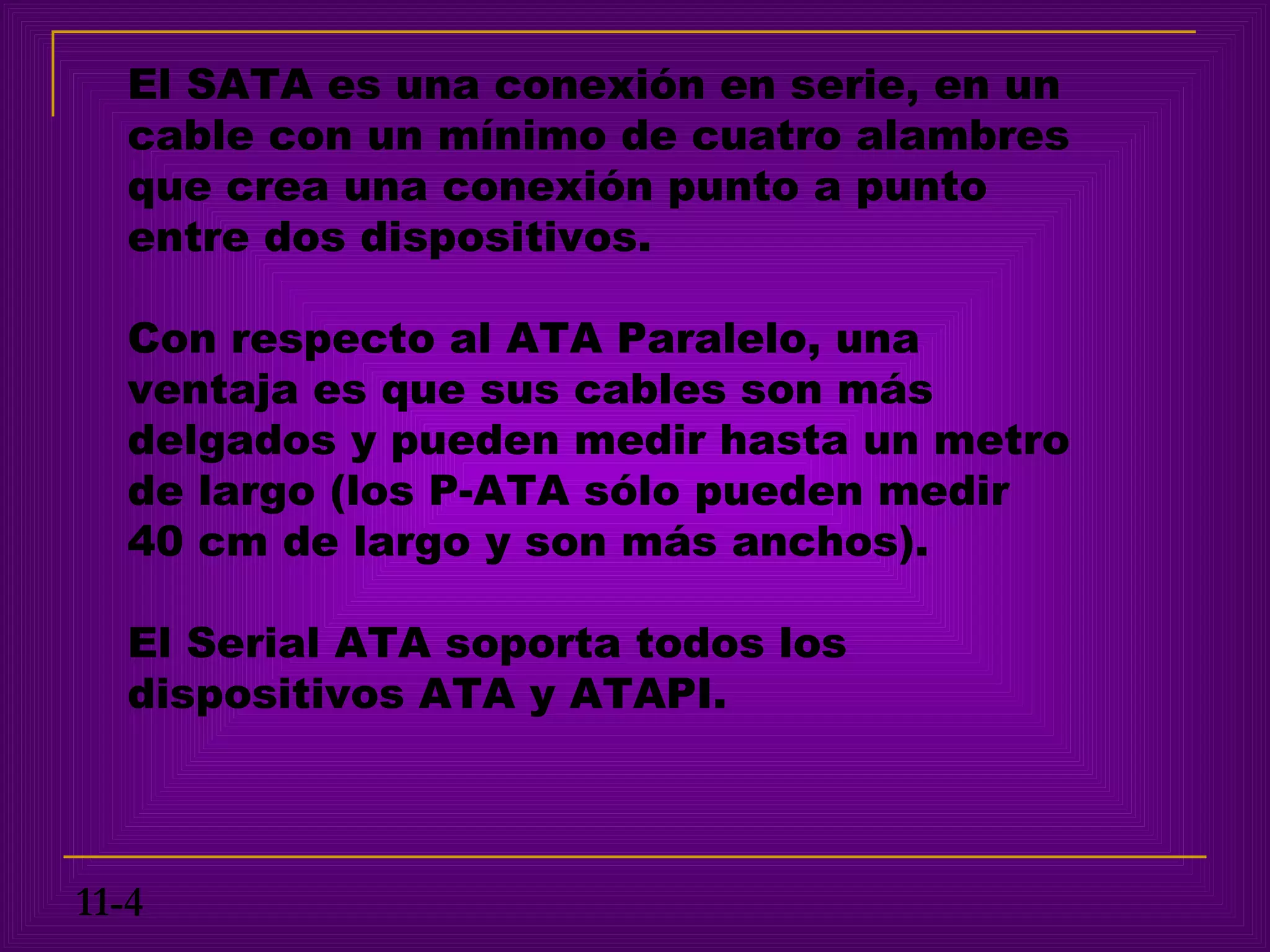

30. El SATA es una conexión en serie, en un
cable con un mínimo de cuatro alambres
que crea una conexión punto a punto
entre dos dispositivos.
Con respecto al ATA Paralelo, una
ventaja es que sus cables son más
delgados y pueden medir hasta un metro
de largo (los P-ATA sólo pueden medir
40 cm de largo y son más anchos).
El Serial ATA soporta todos los
dispositivos ATA y ATAPI.
11-4

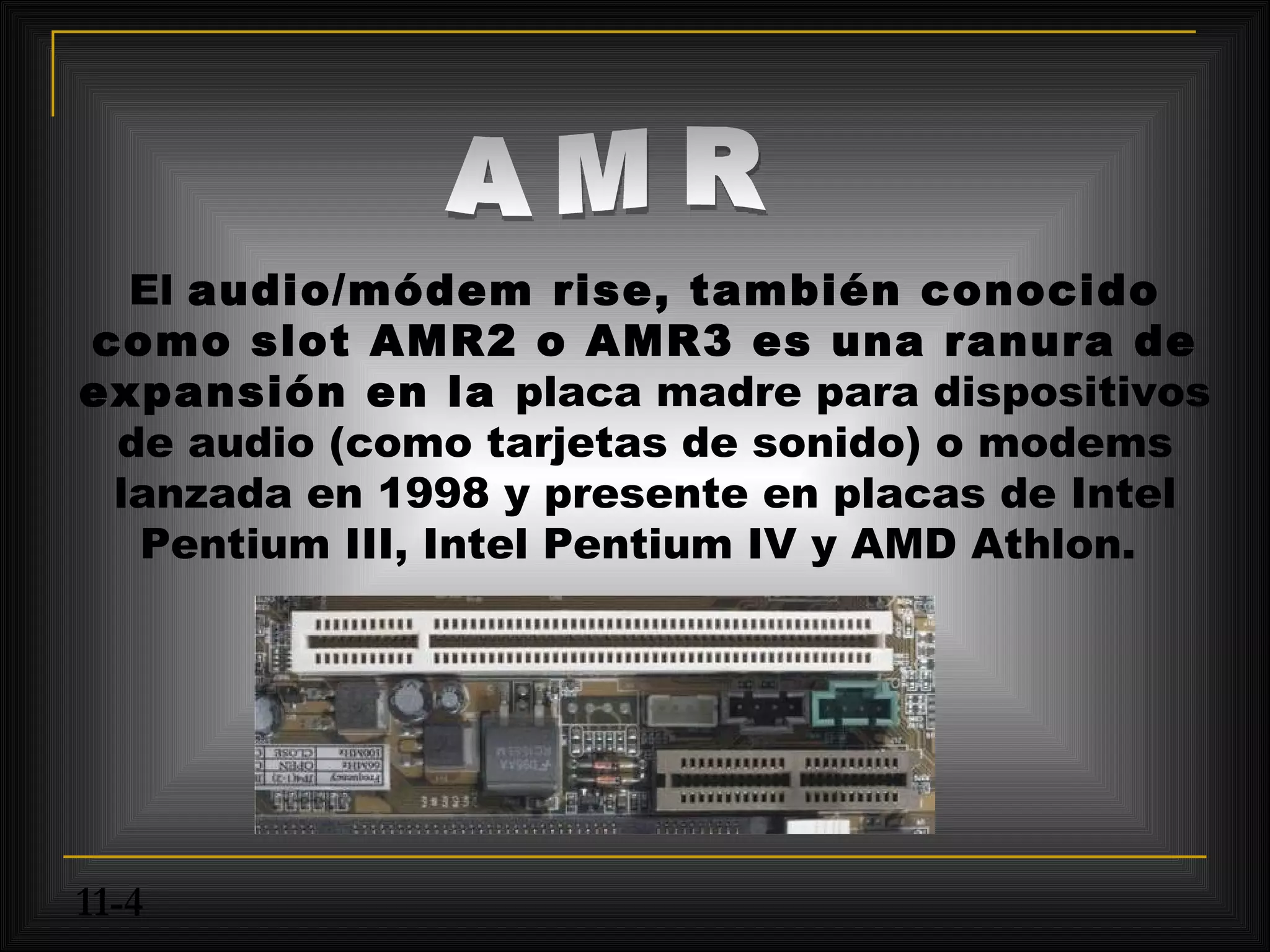

31. El audio/módem rise, también conocido
como slot AMR2 o AMR3 es una ranura de
expansión en la placa madre para dispositivos
de audio (como tarjetas de sonido) o modems
lanzada en 1998 y presente en placas de Intel
Pentium III, Intel Pentium IV y AMD Athlon.
11-4

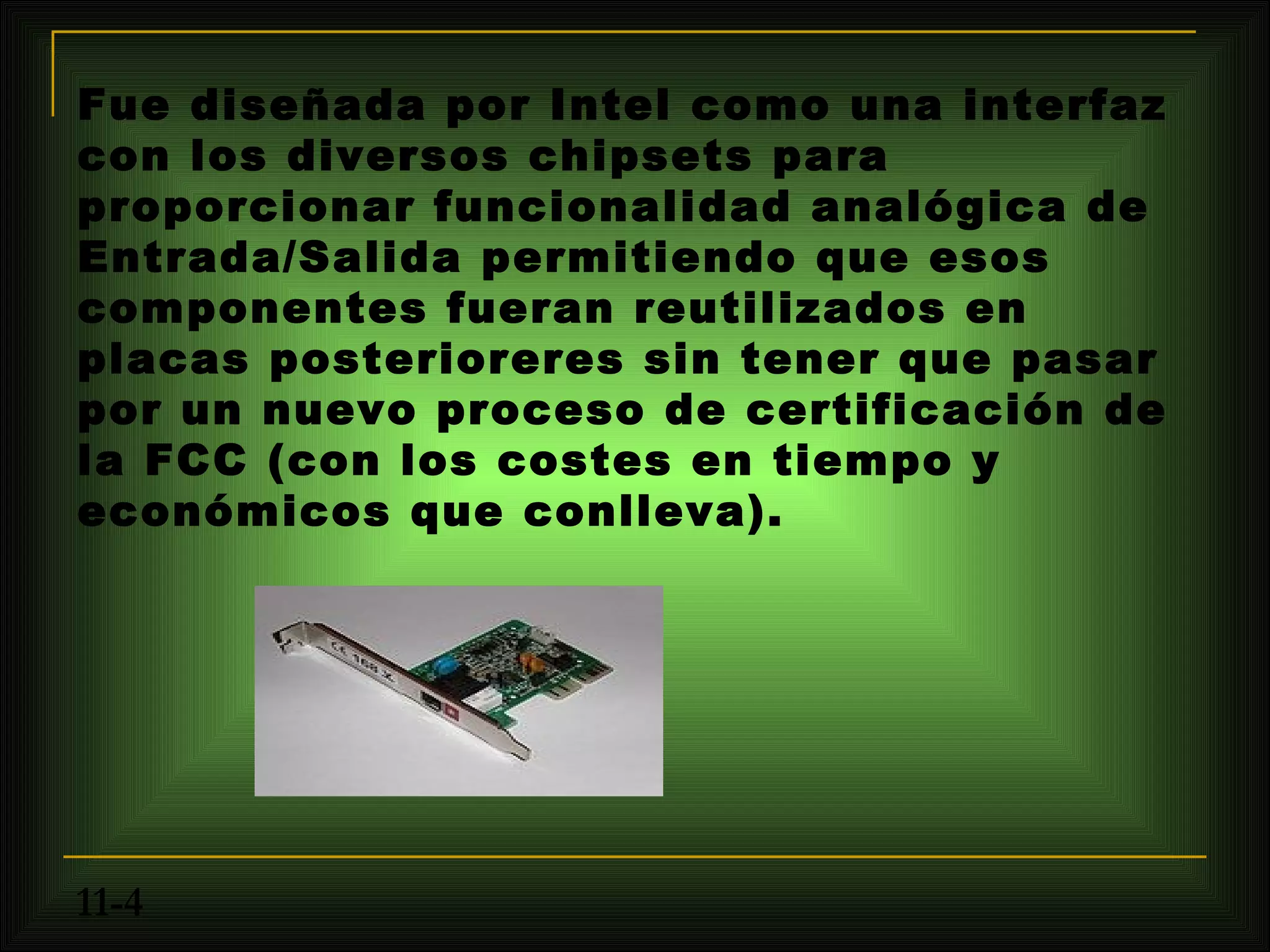

32. Fue diseñada por Intel como una interfaz
con los diversos chipsets para
proporcionar funcionalidad analógica de
Entrada/Salida permitiendo que esos
componentes fueran reutilizados en
placas posterioreres sin tener que pasar
por un nuevo proceso de certificación de
la FCC (con los costes en tiempo y
económicos que conlleva).
11-4
