La placa base es un componente clave de una computadora que conecta los diferentes componentes como el procesador, memoria RAM, tarjetas de expansión y dispositivos. Incluye puertos como ISA, PCI, AGP y Express. El chipset actúa como centro de conexión entre estos componentes. Las placas base de portátiles, servidores y computadoras normales varían en capacidad y puertos. Las placas modernas incluyen características de ahorro de energía.

1. 11-4m

2. • Definición
• Componentes de placa base
• socket
• Zócalo para memoria
• Chipset
• Slot
• Conector ATX
• ROM BIOS
• RAM CMOS
11-4m

3. Expongan sobre las características de la main board
Muestre los tres modelos relevantes de cada fabrica
Cuales son las características de los principales
puertos ISA PCI AGP Express PCM CIA AMR Y
OTROS
Que hace el chipset
Que diferencia hay entre una board de un portátil y la
de un ordenador y la de un servidor
Que características de ahorro de energía hay entre las
main board modernas
11-4m

4. La placa base, placa madre, tarjeta madre o board es una tarjeta
de circuito impreso que da soporte de las demás partes de la
computadora. Tiene instalados una serie de integrados , entre
los que se encuentra el Chipset que sirve como centro de
conexión entre el procesador, la memoria ROM, los buses de
expansión y otros dispositivos. La placa base además incluye
un software llamado BIOS, que le permite realizar las
funcionalidades básicas como pruebas de los dispositivos,
video y manejo del teclado, reconocimiento de dispositivos y
carga del sistema operativo. Este es el componente principal de
una PC, es quien integra a todos los demás componentes.
Mediante ella, todos los componentes interactúan y se
comunican para realizar procesos.
11-4m

5. P5B Premium Vista Edition
Enriquezca su experiencia en Vista con
exclusivas tecnologías
• Plataforma Intel LGA775
• Lista para Intel Core 2 Quad/ Extreme/ Dúo
• Soporta Intel Pentium Extreme/ Pentium D
• Dual-channel DDR2 800/ 667/ 533
• ScreenDUO/ AI Remote/ AP Trigger
• Soporta ASAP/ TPM
• AI NOS / AI Gear / AI Nap
• Diseño de alimentación de 8 fases
• Diseño heat-pipe y Stack Cool 2
• ASUS Crystal Sound: Array Mic/ Noise Filter
• Capacitores de polímeros conductivos de alta
calidad
11-4m

6. • AMD Live!™ Ready
• NVIDIAR GeForce 6150 + nForce 430
• Dual-channel DDR2 800/667/533
• Arquitectura PCI Express
• GPU GeForce6 integrada
• Salida Dual VGA: DVI-D & RGB
• Interfase de salida HDTV (HDTV/AV/S módulo de salida incluido)
• Soporte para 2 x 1394a
11-4m

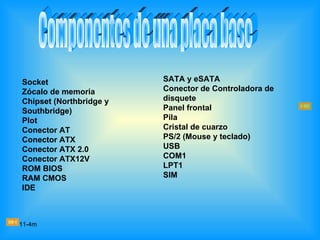

7. Socket SATA y eSATA
Zócalo de memoria Conector de Controladora de
Chipset (Northbridge y disquete
Southbridge) Panel frontal
Plot Pila
Conector AT Cristal de cuarzo
Conector ATX PS/2 (Mouse y teclado)
Conector ATX 2.0 USB
Conector ATX12V COM1
ROM BIOS LPT1
RAM CMOS SIM
IDE
11-4m

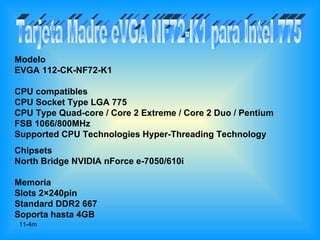

8. Modelo
EVGA 112-CK-NF72-K1
CPU compatibles
CPU Socket Type LGA 775
CPU Type Quad-core / Core 2 Extreme / Core 2 Duo / Pentium
FSB 1066/800MHz
Supported CPU Technologies Hyper-Threading Technology
Chipsets
North Bridge NVIDIA nForce e-7050/610i
Memoria
Slots 2×240pin
Standard DDR2 667
Soporta hasta 4GB
11-4m

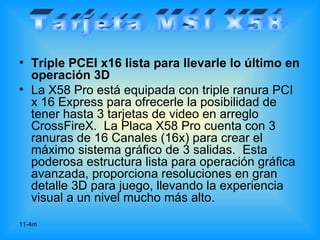

9. • Triple PCEI x16 lista para llevarle lo último en
operación 3D
• La X58 Pro está equipada con triple ranura PCI
x 16 Express para ofrecerle la posibilidad de
tener hasta 3 tarjetas de video en arreglo
CrossFireX. La Placa X58 Pro cuenta con 3
ranuras de 16 Canales (16x) para crear el
máximo sistema gráfico de 3 salidas. Esta
poderosa estructura lista para operación gráfica
avanzada, proporciona resoluciones en gran
detalle 3D para juego, llevando la experiencia
visual a un nivel mucho más alto.
11-4m

10. La placa madre DFI PW65-E está entre las primeras de una
nueva generación de placas madres que emplean el chipset
Intel 810. Siendo así, la PW65-E incorpora tanto tarjetas
gráficas, como de sonido. La tarjeta gráfica de la PW65-E es la
DC133 AGP, capaz de operar a 133Mhz, mientras que la tarjeta
de sonido es de la variedad AC"97.
11-4m

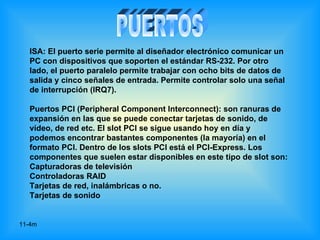

11. ISA: El puerto serie permite al diseñador electrónico comunicar un
PC con dispositivos que soporten el estándar RS-232. Por otro
lado, el puerto paralelo permite trabajar con ocho bits de datos de
salida y cinco señales de entrada. Permite controlar solo una señal
de interrupción (IRQ7).
Puertos PCI (Peripheral Component Interconnect): son ranuras de
expansión en las que se puede conectar tarjetas de sonido, de
vídeo, de red etc. El slot PCI se sigue usando hoy en día y
podemos encontrar bastantes componentes (la mayoría) en el
formato PCI. Dentro de los slots PCI está el PCI-Express. Los
componentes que suelen estar disponibles en este tipo de slot son:
Capturadoras de televisión
Controladoras RAID
Tarjetas de red, inalámbricas o no.
Tarjetas de sonido
11-4m

12. AGP: Accelerated Graphics Port (AGP, Puerto de Gráficos
Acelerado, en ocasiones llamado Advanced Graphics Port,
Puerto de Gráficos Avanzado) es un puerto (puesto que solo
se puede conectar un dispositivo, mientras que en el bus se
pueden conectar varios) desarrollado por Intel en 1996 como
solución a los cuellos de botella que se producían en las
tarjetas gráficas que usaban el bus PCI. El diseño parte de las
especificaciones del PCI 2.1.
11-4m

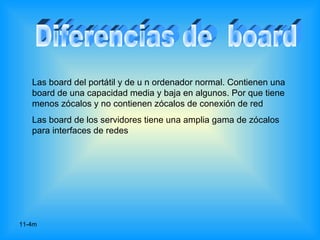

13. Las board del portátil y de u n ordenador normal. Contienen una
board de una capacidad media y baja en algunos. Por que tiene
menos zócalos y no contienen zócalos de conexión de red
Las board de los servidores tiene una amplia gama de zócalos
para interfaces de redes
11-4m

14. Taipei, Taiwán, 16 de Enero de 2008 – GIGABYTE UNITED INC., el
fabricante líder en tarjetas madre y de video lanza al mercado su gama
completa de Tarjetas Madre DES (Dynamic Energy Saver), incluyendo
las nuevas tarjetas basadas en los chipset X48, X38 y P35,
proporcionando un incomparable ahorro de energía de hasta un 70% y
hasta un 20% de mejora en la eficiencia de consumo energético con
tan sólo un el click de un botón.
“Tras un intenso año de diseños y pruebas, DES (Dynamic Energy
Saver) de GIGABYTE supone una revolución extraordinaria en el
desarrollo de Tarjetas Madre.” dice Johnson Lin, CEO GIGABYTE
UNITED INC . “Con tan sólo un click, los usuarios podrán beneficiarse
de hasta un 70% de ahorro de energía en el CPU sin sacrificar el
rendimiento del sistema. Imagina el potencial de ahorro de energía a
escala global si cada tarjeta madre del mundo pudiera proporcionar un
ahorro similar.”
11-4m

15. El zócalo o (en
inglés) socket es un
sistema
electromecánico de
soporte y conexión
eléctrica, instalado
en la placa base, que
se usa para fijar y
conectar un
microprocesador.
11-4m

16. Podemos encontrar dos tipos de
zócalos: SIMM y DIMM: Los
primeros son los que estaban
más generalizados (eso sí, deben
ser de 72 contactos, que se
agrupan de 2 en 2 para formar
bancos de RAM en una placa
base para Pentium o de 4 en 4
cuando la placa base aloja un
procesador Pentium Pro), Los
zócalos para módulos DIMM de
168 contactos (se colocan
individualmente en las placas
base para Pentium, mientras que
se deben agrupar de 2 en 2 en
las placas base para Pentium pro
para constituir un banco de
memoria RAM).
11-4m

17. Se denomina Chipset al
conjunto de circuitos
integrados principales que
van montados sobre la
tarjeta madre. Es el eje del
sistema, interconectando
otros componentes, como
el procesador, las memoria
RAM, ROM, las tarjetas de
expansión y de vídeo.
11-4m

18. Un slot (también llamado
slot de expansión o ranura
de expansión) es un
elemento de la placa base
de un ordenador que
permite conectar a ésta
una tarjeta adaptadora
adicional o de expansión,
la cual suele realizar
funciones de control de
dispositivos periféricos
adicionales, tales como
monitores, impresoras o
unidades de disco.
11-4m

19. El estándar ATX (Advanced Technology Extended) fue creado por
Intel en 1995. Fue el primer cambio importante en muchos años en
el formato de las placas base de PC. ATX reemplazó
completamente al antiguo estándar AT, convirtiéndose en el factor
de forma estándar de los equipos nuevos. ATX resuelve muchos de
los problemas que el estándar Baby-AT (la variante más común del
AT) causaba a los fabricantes de sistemas. Otros estándares con
placas más pequeñas (incluyendo microATX, FlexATX y mini-ITX)
mantienen la distribución básica original pero con un tamaño de la
placa y un número de slots de expansión menor. En 2003, Intel
anunció un nuevo estándar, el BTX, que intenta ser un reemplazo
del ATX, pero hasta febrero de 2006 el formato ATX sigue siendo el
estándar utilizado por la mayoría de los fabricantes de PC mientras
el BTX lo han adoptado solamente los fabricantes de equipos
completos como Dell, Gateway y HP.
11-4m

20. BIOS (Basic Input/Output System - Sistema básico de entrada/
salida) o ROM (Read Only Memory - Memoria de solo lectura)
BIOS: es un conjunto de rutinas o programa que están
incorporadas en un microchip y que trabajan estrechamente
con el hardware de un ordenador para soportar la transferencia
de información entre los elementos del sistema y realiza las
funciones básicas de arranque y configuración del ordenador,
como la memoria, los discos y el monitor.
11-4m

21. Es un tipo de memoria en que se guardan los datos que se
pueden configurar del BIOS y contiene información básica sobre
algunos recursos del sistema que son susceptibles de ser
modificados como el disco duro, el tipo de disco flexible, etc. Esta
información es almacenada en una RAM, de 64 bytes de
capacidad, con tecnología CMOS, que le proporciona el bajo
consumo necesario para ser alimentada por una pila que se
encuentra en la placa base y que debe durar años, al ser
necesario que este alimentada constantemente, incluso cuando el
ordenador se encuentra apagado. Para ello antiguamente se
usaba una batería recargable que se cargaba cuando el ordenador
se encendía. Mas modernamente se ha sustituido por una pila
desechable de litio (generalmente modelo CR-2032) y que dura de
2 a 5 años.
