1. UNIVERSIDAD TECNICA DEL NORTE
FACULTAD DE EDUCACION, CIENCIA Y TECNOLOGÍA
TEMA:
“USO Y MANEJO DEL PULPO SERIGRÁFICO Y GUIA DE USUARIO”
Proyecto de Tesis previo a la obtención del título de Licenciados en la
Especialidad de Diseño y Publicidad
AUTORES:
Maya Nancy
Ramírez Fausto
Mónica Herrera
Juan Carlos Moran
DIRECTOR:
Dr. Raymundo López
Ibarra, 2010

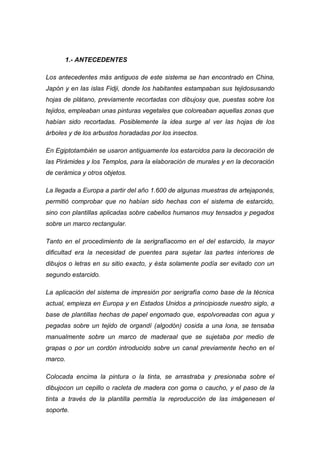

2. 1.- ANTECEDENTES
Los antecedentes más antiguos de este sistema se han encontrado en China,
Japón y en las islas Fidji, donde los habitantes estampaban sus tejidosusando
hojas de plátano, previamente recortadas con dibujosy que, puestas sobre los
tejidos, empleaban unas pinturas vegetales que coloreaban aquellas zonas que
habían sido recortadas. Posiblemente la idea surge al ver las hojas de los
árboles y de los arbustos horadadas por los insectos.
En Egiptotambién se usaron antiguamente los estarcidos para la decoración de
las Pirámides y los Templos, para la elaboración de murales y en la decoración
de cerámica y otros objetos.
La llegada a Europa a partir del año 1.600 de algunas muestras de artejaponés,
permitió comprobar que no habían sido hechas con el sistema de estarcido,
sino con plantillas aplicadas sobre cabellos humanos muy tensados y pegados
sobre un marco rectangular.
Tanto en el procedimiento de la serigrafíacomo en el del estarcido, la mayor
dificultad era la necesidad de puentes para sujetar las partes interiores de
dibujos o letras en su sitio exacto, y ésta solamente podía ser evitado con un
segundo estarcido.
La aplicación del sistema de impresión por serigrafía como base de la técnica
actual, empieza en Europa y en Estados Unidos a principiosde nuestro siglo, a
base de plantillas hechas de papel engomado que, espolvoreadas con agua y
pegadas sobre un tejido de organdí (algodón) cosida a una lona, se tensaba
manualmente sobre un marco de maderaal que se sujetaba por medio de
grapas o por un cordón introducido sobre un canal previamente hecho en el
marco.
Colocada encima la pintura o la tinta, se arrastraba y presionaba sobre el
dibujocon un cepillo o racleta de madera con goma o caucho, y el paso de la
tinta a través de la plantilla permitía la reproducción de las imágenesen el
soporte.

3. Con esta técnica se empezó, en un principio, a estampar tejidos, sobre todo en
Francia, dando origen al sistema de estampación conocido por "estampación a
la Lyonesa", con características parecidas pero diferentes al sistema de
serigrafía.
La invención de una laca o emulsión que permitía sustituir el papel engomado
sobre el tejido con una mayor perfección en la impresión, inició el rápido
desarrollode este procedimiento.
Al principio, pequeños talleres en Europa y en Estados Unidos que aparecían
con gran rapidez, empezaron a realizar los primeros trabajos. Inicialmente, lo
que parecía un sistema elemental de reproducción animó a muchas personas a
empezar estos trabajos; sin embargo, la falta de técnica y de medios y el no
con las investigaciones necesarias para la mejora del procedimiento, los
desanimaba hasta que lo dejaron definitivamente.
La primera patente de la serigrafia moderna pertenece al ingles Samuel Simon
y al norteamericano Jhon Pilsworth que entre 1907 y 1915 realizaron la
máquina con pantalla obtenida fotográficamente.
La primera máquina serigráfica fue construida en 1920 por el norteamericano
E. A. Owens.
En el transcurso de la 2ª Guerra Mundial, los Estados Unidos descubrieron lo
apropiado de este sistema para marcar material bélico tanto en las fábricas
como en los propios frentes de guerra, habiéndose encontrado restos de
talleres portátiles una vez acabada la contienda.
El desarrollo de la Publicidad y el trabajo industrial en serie a partir de los años
50, convirtieron a la serigrafía en el sistema de impresión indispensable para
todos aquellos soportes que, por la composición de su materia, forma, tamaño
o características especiales, no se adaptan a las máquinasde impresión de
tipografía, offset, huecograbado, flexografía, etc. La impresión por serigrafía es
el sistema que ofrece mayores posibilidades, como iremos viendo
posteriormente, pues prácticamente no tiene ningún tipo de limitaciones.

4. Origen de la palabra
La palabra serigrafía tiene su origen en la palabra latina "sericum"(seda) y en la
griega "graphé" (acciónde escribir, describir o dibujar). En realidad se debería
llamar sericigrafia, pero por deformaciones termina siendo serigrafía. Los
anglosajones emplean el nombre de Silk-screem (pantalla de seda) para las
aplicaciones comerciales e industriales, y el de serigrafía para la
reproducciones artísticas, aunque en la actualidad se ha impuesto este último
para todas las técnicas de impresión que tienen su origen en el tamiz, sea del
material que sea: orgánico, sintético, metálico, etc.
Características.
Como sistema de impresión la serigrafía se afirmo en la segunda posguerra y
hoy se practica industrialmente en todos los países.
Uno de los motivos que han determinado la difusión de la serigrafia es la
facilidad de la preparación de la pantalla impresora (el bastidor).
Esta preparación puede tener lugar con medios rudimentarios y tambien con
los procedimientos fotomecánicos más perfeccionados.
En ambos casos el objetivo siempre consiste en aplicar a la trama de tejido una
capa de gelatina impermeable a la tinta y que cierre la trama en las partes no
impresionadas.
El proceso se lleva a cabo en 7 pasos básicos:
Originales Mecánicos.- Realización del trabajo creativo
Emulsionar.- Aplicación de emulsión ( Bicromato y Sericrom ) a la malla
Quemar.- Exposición de la malla previamente emulsionada en la mesa de luz.
Revelar.- Aplicación de agua a la malla, después de haberse expuesto, y se
seca la malla por medio de aire
Encintar.- Se encintan las partes no deseadas de la malla.

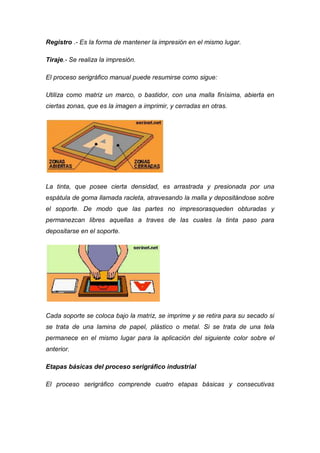

5. Registro .- Es la forma de mantener la impresión en el mismo lugar.
Tiraje.- Se realiza la impresión.
El proceso serigráfico manual puede resumirse como sigue:
Utiliza como matriz un marco, o bastidor, con una malla finísima, abierta en
ciertas zonas, que es la imagen a imprimir, y cerradas en otras.
La tinta, que posee cierta densidad, es arrastrada y presionada por una
espátula de goma llamada racleta, atravesando la malla y depositándose sobre
el soporte. De modo que las partes no impresorasqueden obturadas y
permanezcan libres aquellas a traves de las cuales la tinta paso para
depositarse en el soporte.
Cada soporte se coloca bajo la matriz, se imprime y se retira para su secado si
se trata de una lamina de papel, plástico o metal. Si se trata de una tela
permanece en el mismo lugar para la aplicación del siguiente color sobre el
anterior.
Etapas básicas del proceso serigráfico industrial
El proceso serigráfico comprende cuatro etapas básicas y consecutivas

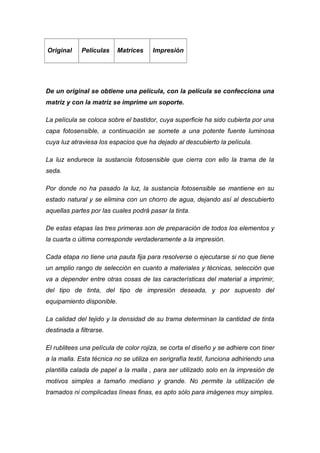

6. Original Películas Matrices Impresión
De un original se obtiene una película, con la película se confecciona una
matriz y con la matriz se imprime un soporte.
La película se coloca sobre el bastidor, cuya superficie ha sido cubierta por una
capa fotosensible, a continuación se somete a una potente fuente luminosa
cuya luz atraviesa los espacios que ha dejado al descubierto la película.
La luz endurece la sustancia fotosensible que cierra con ello la trama de la
seda.
Por donde no ha pasado la luz, la sustancia fotosensible se mantiene en su
estado natural y se elimina con un chorro de agua, dejando así al descubierto
aquellas partes por las cuales podrá pasar la tinta.
De estas etapas las tres primeras son de preparación de todos los elementos y
la cuarta o última corresponde verdaderamente a la impresión.
Cada etapa no tiene una pauta fija para resolverse o ejecutarse si no que tiene
un amplio rango de selección en cuanto a materiales y técnicas, selección que
va a depender entre otras cosas de las características del material a imprimir,
del tipo de tinta, del tipo de impresión deseada, y por supuesto del
equipamiento disponible.
La calidad del tejido y la densidad de su trama determinan la cantidad de tinta
destinada a filtrarse.
El rublitees una película de color rojiza, se corta el diseño y se adhiere con tiner
a la malla. Esta técnica no se utiliza en serigrafía textil, funciona adhiriendo una
plantilla calada de papel a la malla , para ser utilizado solo en la impresión de
motivos simples a tamaño mediano y grande. No permite la utilización de
tramados ni complicadas líneas finas, es apto sólo para imágenes muy simples.

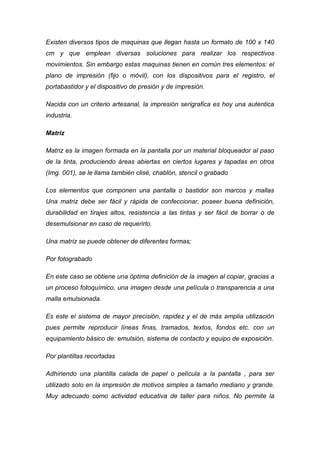

7. Existen diversos tipos de maquinas que llegan hasta un formato de 100 x 140
cm y que emplean diversas soluciones para realizar los respectivos
movimientos. Sin embargo estas maquinas tienen en común tres elementos: el
plano de impresión (fijo o móvil), con los dispositivos para el registro, el
portabastidor y el dispositivo de presión y de impresión.
Nacida con un criterio artesanal, la impresión serigrafica es hoy una autentica
industria.
Matriz
Matriz es la imagen formada en la pantalla por un material bloqueador al paso
de la tinta, produciendo áreas abiertas en ciertos lugares y tapadas en otros
(Img. 001), se le llama también clisé, chablón, stencil o grabado
Los elementos que componen una pantalla o bastidor son marcos y mallas
Una matriz debe ser fácil y rápida de confeccionar, poseer buena definición,
durabilidad en tirajes altos, resistencia a las tintas y ser fácil de borrar o de
desemulsionar en caso de requerirlo.
Una matriz se puede obtener de diferentes formas;
Por fotograbado
En este caso se obtiene una óptima definición de la imagen al copiar, gracias a
un proceso fotoquímico, una imagen desde una película o transparencia a una
malla emulsionada.
Es este el sistema de mayor precisión, rapidez y el de más amplia utilización
pues permite reproducir líneas finas, tramados, textos, fondos etc. con un
equipamiento básico de: emulsión, sistema de contacto y equipo de exposición.
Por plantillas recortadas
Adhiriendo una plantilla calada de papel o película a la pantalla , para ser
utilizado solo en la impresión de motivos simples a tamaño mediano y grande.
Muy adecuado como actividad educativa de taller para niños. No permite la

8. utilización de tramados ni complicadas líneas finas, es apto sólo para imágenes
muy simples
Por trazado directo
Dibujando sobre la pantalla con un líquido bloqueador resistente a las tintas. Se
deja abierto solo por donde debe pasar la tinta. Es un proceso lento y poco
satisfactorio en términos de resolución, pero cuyos resultados son atractivos
para personas creativas.
Películas
Para obtener una matriz por el proceso de fotograbado se requiere de una
película o transparencia .
Esta película es una lámina transparente con una imagen opaca a la luz,
especialmente a la luz ultravioleta , que corresponde exactamente a la imagen
que será impresa, la imagen en la película puede ser un positivo o un negativo ,
utilizándose positivos para la mayoría de los trabajos.
En la película los colores opacos a la luz ultravioleta producen áreas abiertas
en la matriz, mientras que las áreas transparentes producen áreas cerradas al
atravesar por ahí la luz y endurecer la fotoemulsión
Mallas
Es un tejido sintético o metálico, muy fino y resistente, que estirada y adherida
al marco permite el paso de las tintas serigraficas
Los requisitos de una malla son: resistencia al roce, a la atracción y a los
productos químicos, fácil paso de tinta, fácil de limpiar, y buena estabilidad
dimensional.
Para obtener buenos resultados de impresión además de utilizar malla
adecuada en cuanto a sus características se deben emplear también
apropiados métodos de tensado y fijado de la malla al marco.

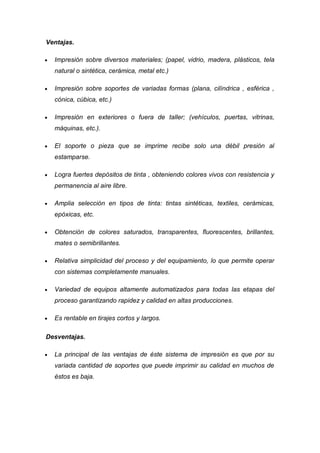

9. Ventajas.
Impresión sobre diversos materiales; (papel, vidrio, madera, plásticos, tela
natural o sintética, cerámica, metal etc.)
Impresión sobre soportes de variadas formas (plana, cilíndrica , esférica ,
cónica, cúbica, etc.)
Impresión en exteriores o fuera de taller; (vehículos, puertas, vitrinas,
máquinas, etc.).
El soporte o pieza que se imprime recibe solo una débil presión al
estamparse.
Logra fuertes depósitos de tinta , obteniendo colores vivos con resistencia y
permanencia al aire libre.
Amplia selección en tipos de tinta: tintas sintéticas, textiles, cerámicas,
epóxicas, etc.
Obtención de colores saturados, transparentes, fluorescentes, brillantes,
mates o semibrillantes.
Relativa simplicidad del proceso y del equipamiento, lo que permite operar
con sistemas completamente manuales.
Variedad de equipos altamente automatizados para todas las etapas del
proceso garantizando rapidez y calidad en altas producciones.
Es rentable en tirajes cortos y largos.
Desventajas.
La principal de las ventajas de éste sistema de impresión es que por su
variada cantidad de soportes que puede imprimir su calidad en muchos de
éstos es baja.

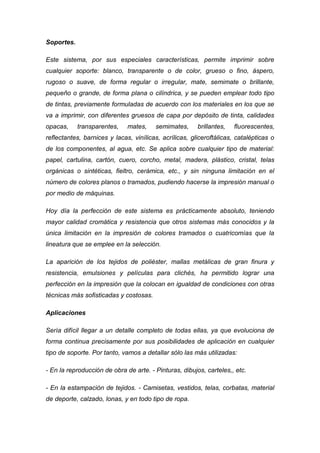

10. Soportes.
Este sistema, por sus especiales características, permite imprimir sobre
cualquier soporte: blanco, transparente o de color, grueso o fino, áspero,
rugoso o suave, de forma regular o irregular, mate, semimate o brillante,
pequeño o grande, de forma plana o cilíndrica, y se pueden emplear todo tipo
de tintas, previamente formuladas de acuerdo con los materiales en los que se
va a imprimir, con diferentes gruesos de capa por depósito de tinta, calidades
opacas, transparentes, mates, semimates, brillantes, fluorescentes,
reflectantes, barnices y lacas, vinílicas, acrílicas, gliceroftálicas, catalépticas o
de los componentes, al agua, etc. Se aplica sobre cualquier tipo de material:
papel, cartulina, cartón, cuero, corcho, metal, madera, plástico, cristal, telas
orgánicas o sintéticas, fieltro, cerámica, etc., y sin ninguna limitación en el
número de colores planos o tramados, pudiendo hacerse la impresión manual o
por medio de máquinas.
Hoy día la perfección de este sistema es prácticamente absoluto, teniendo
mayor calidad cromática y resistencia que otros sistemas más conocidos y la
única limitación en la impresión de colores tramados o cuatricomías que la
lineatura que se emplee en la selección.
La aparición de los tejidos de poliéster, mallas metálicas de gran finura y
resistencia, emulsiones y películas para clichés, ha permitido lograr una
perfección en la impresión que la colocan en igualdad de condiciones con otras
técnicas más sofisticadas y costosas.
Aplicaciones
Sería difícil llegar a un detalle completo de todas ellas, ya que evoluciona de
forma continua precisamente por sus posibilidades de aplicación en cualquier
tipo de soporte. Por tanto, vamos a detallar sólo las más utilizadas:
- En la reproducción de obra de arte. - Pinturas, dibujos, carteles,, etc.
- En la estampación de tejidos. - Camisetas, vestidos, telas, corbatas, material
de deporte, calzado, lonas, y en todo tipo de ropa.

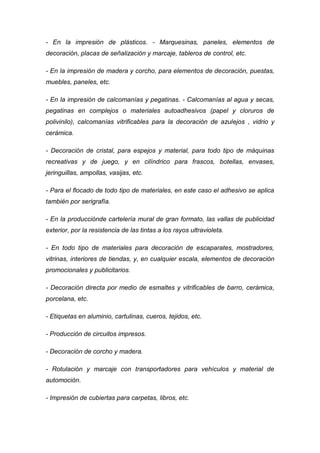

11. - En la impresión de plásticos. - Marquesinas, paneles, elementos de
decoración, placas de señalización y marcaje, tableros de control, etc.
- En la impresión de madera y corcho, para elementos de decoración, puestas,
muebles, paneles, etc.
- En la impresión de calcomanías y pegatinas. - Calcomanías al agua y secas,
pegatinas en complejos o materiales autoadhesivos (papel y cloruros de
polivinilo), calcomanías vitrificables para la decoración de azulejos , vidrio y
cerámica.
- Decoración de cristal, para espejos y material, para todo tipo de máquinas
recreativas y de juego, y en cilíndrico para frascos, botellas, envases,
jeringuillas, ampollas, vasijas, etc.
- Para el flocado de todo tipo de materiales, en este caso el adhesivo se aplica
también por serigrafía.
- En la producciónde cartelería mural de gran formato, las vallas de publicidad
exterior, por la resistencia de las tintas a los rayos ultravioleta.
- En todo tipo de materiales para decoración de escaparates, mostradores,
vitrinas, interiores de tiendas, y, en cualquier escala, elementos de decoración
promocionales y publicitarios.
- Decoración directa por medio de esmaltes y vitrificables de barro, cerámica,
porcelana, etc.
- Etiquetas en aluminio, cartulinas, cueros, tejidos, etc.
- Producción de circuitos impresos.
- Decoración de corcho y madera.
- Rotulación y marcaje con transportadores para vehículos y material de
automoción.
- Impresión de cubiertas para carpetas, libros, etc.

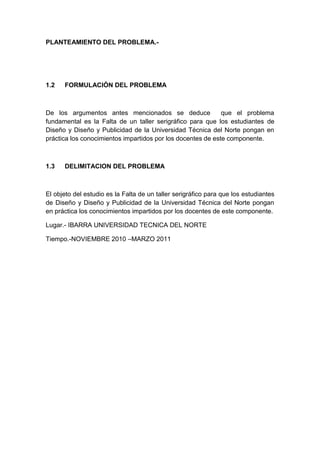

12. PLANTEAMIENTO DEL PROBLEMA.-
1.2 FORMULACIÓN DEL PROBLEMA
De los argumentos antes mencionados se deduce que el problema
fundamental es la Falta de un taller serigráfico para que los estudiantes de
Diseño y Diseño y Publicidad de la Universidad Técnica del Norte pongan en
práctica los conocimientos impartidos por los docentes de este componente.
1.3 DELIMITACION DEL PROBLEMA
El objeto del estudio es la Falta de un taller serigráfico para que los estudiantes
de Diseño y Diseño y Publicidad de la Universidad Técnica del Norte pongan
en práctica los conocimientos impartidos por los docentes de este componente.
Lugar.- IBARRA UNIVERSIDAD TECNICA DEL NORTE
Tiempo.-NOVIEMBRE 2010 –MARZO 2011

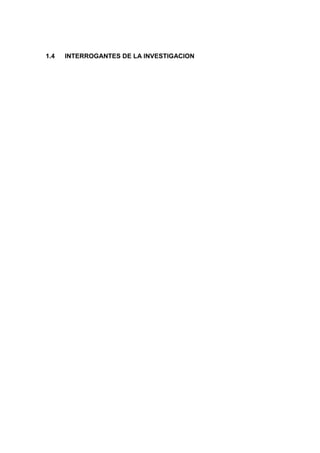

13. 1.4 INTERROGANTES DE LA INVESTIGACION

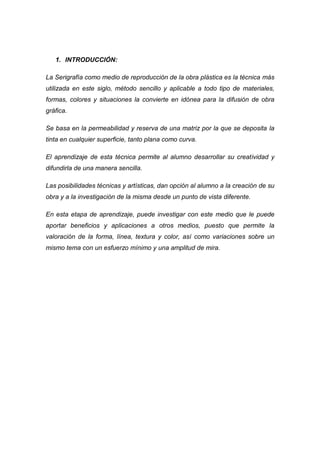

14. 1. INTRODUCCIÓN:
La Serigrafía como medio de reproducción de la obra plástica es la técnica más
utilizada en este siglo, método sencillo y aplicable a todo tipo de materiales,
formas, colores y situaciones la convierte en idónea para la difusión de obra
gráfica.
Se basa en la permeabilidad y reserva de una matriz por la que se deposita la
tinta en cualquier superficie, tanto plana como curva.
El aprendizaje de esta técnica permite al alumno desarrollar su creatividad y
difundirla de una manera sencilla.
Las posibilidades técnicas y artísticas, dan opción al alumno a la creación de su
obra y a la investigación de la misma desde un punto de vista diferente.
En esta etapa de aprendizaje, puede investigar con este medio que le puede
aportar beneficios y aplicaciones a otros medios, puesto que permite la
valoración de la forma, línea, textura y color, así como variaciones sobre un
mismo tema con un esfuerzo mínimo y una amplitud de mira.

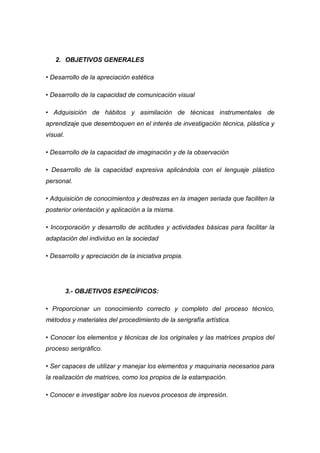

15. 2. OBJETIVOS GENERALES
• Desarrollo de la apreciación estética
• Desarrollo de la capacidad de comunicación visual
• Adquisición de hábitos y asimilación de técnicas instrumentales de
aprendizaje que desemboquen en el interés de investigación técnica, plástica y
visual.
• Desarrollo de la capacidad de imaginación y de la observación
• Desarrollo de la capacidad expresiva aplicándola con el lenguaje plástico
personal.
• Adquisición de conocimientos y destrezas en la imagen seriada que faciliten la
posterior orientación y aplicación a la misma.
• Incorporación y desarrollo de actitudes y actividades básicas para facilitar la
adaptación del individuo en la sociedad
• Desarrollo y apreciación de la iniciativa propia.
3.- OBJETIVOS ESPECÍFICOS:
• Proporcionar un conocimiento correcto y completo del proceso técnico,
métodos y materiales del procedimiento de la serigrafía artística.
• Conocer los elementos y técnicas de los originales y las matrices propios del
proceso serigráfico.
• Ser capaces de utilizar y manejar los elementos y maquinaria necesarios para
la realización de matrices, como los propios de la estampación.
• Conocer e investigar sobre los nuevos procesos de impresión.

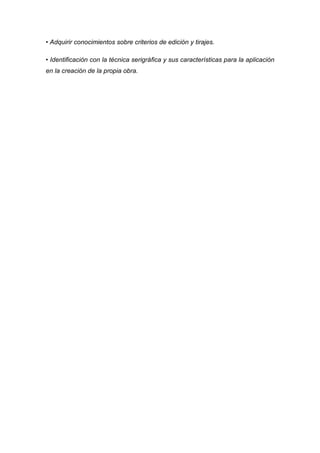

16. • Adquirir conocimientos sobre criterios de edición y tirajes.
• Identificación con la técnica serigráfica y sus características para la aplicación
en la creación de la propia obra.

17. JUSTIFICACION
Luego de la debida investigación, sabemos que no existe taller de serigrafía en
la universidad técnica del norte, por ello vemos la necesidad de equipar un
taller serigrafico para el uso de los estudiantes der la FECYT escuela de
educación técnica crear una guía del uso del pulpo serigrafico y el proceso de
revelado de diseños de estampados .
El diseño del catálogo va expresar la identidad de cada persona para que
sienta suficiente satisfacción y existan más vendas y demanda de productos.
Las formas, las líneas, imágenes y tipografías elegidas tendrán el estilo
adecuado para cada cliente.
Para lograr que la identidad corporativa permanezca en la memoria de los
clientes es importante mantener la misma estética en todo el catálogo. Sin
embargo, también es necesario que, más allá de la línea gráfica general, haya
variedad en el diseño para evitar que los clientes se aburran y abandonen la
lectura. Una forma de variar es presentar diseños diferentes para las categorías
de productos promocionados. Los cambios en el diseño tienen que estar en
relación con el diseño general. Las variaciones de color, fondos y formas hacen
que los lectores se detengan y lean con atención. De esta manera se logra
atrapar la atención de los clientes, como así también se logra establecer una
imagen corporativa recordable.
Para que los productos ofrecidos en el catálogo sobresalgan y llamen la
atención, lo ideal es presentar las fotografías sin fondo, con mucha luz y con
colores fuertes. También pueden tener una sombra suave. De esta manera los
productos resaltaran de la página. Cuando se quiere presentar un producto
nuevo o en oferta se puede utilizar una imagen sobre un fondo suave para
evitar la monotonía.
1.7 FACTIBILIDAD

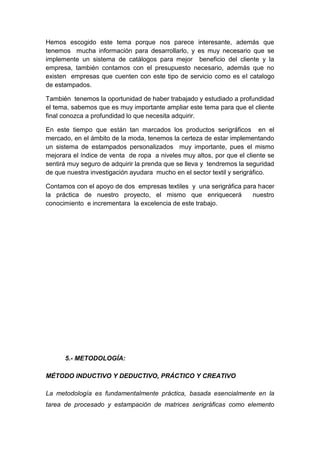

18. Hemos escogido este tema porque nos parece interesante, además que
tenemos mucha información para desarrollarlo, y es muy necesario que se
implemente un sistema de catálogos para mejor beneficio del cliente y la
empresa, también contamos con el presupuesto necesario, además que no
existen empresas que cuenten con este tipo de servicio como es el catalogo
de estampados.
También tenemos la oportunidad de haber trabajado y estudiado a profundidad
el tema, sabemos que es muy importante ampliar este tema para que el cliente
final conozca a profundidad lo que necesita adquirir.
En este tiempo que están tan marcados los productos serigráficos en el
mercado, en el ámbito de la moda, tenemos la certeza de estar implementando
un sistema de estampados personalizados muy importante, pues el mismo
mejorara el índice de venta de ropa a niveles muy altos, por que el cliente se
sentirá muy seguro de adquirir la prenda que se lleva y tendremos la seguridad
de que nuestra investigación ayudara mucho en el sector textil y serigráfico.
Contamos con el apoyo de dos empresas textiles y una serigráfica para hacer
la práctica de nuestro proyecto, el mismo que enriquecerá nuestro
conocimiento e incrementara la excelencia de este trabajo.
5.- METODOLOGÍA:
MÉTODO INDUCTIVO Y DEDUCTIVO, PRÁCTICO Y CREATIVO
La metodología es fundamentalmente práctica, basada esencialmente en la
tarea de procesado y estampación de matrices serigráficas como elemento

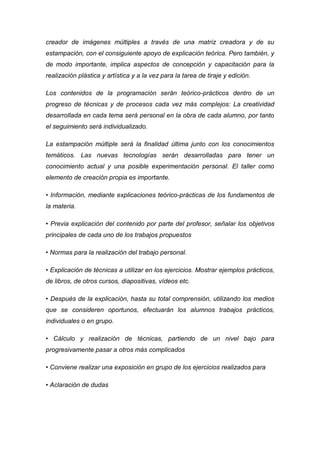

19. creador de imágenes múltiples a través de una matriz creadora y de su
estampación, con el consiguiente apoyo de explicación teórica. Pero también, y
de modo importante, implica aspectos de concepción y capacitación para la
realización plástica y artística y a la vez para la tarea de tiraje y edición.
Los contenidos de la programación serán teórico-prácticos dentro de un
progreso de técnicas y de procesos cada vez más complejos: La creatividad
desarrollada en cada tema será personal en la obra de cada alumno, por tanto
el seguimiento será individualizado.
La estampación múltiple será la finalidad última junto con los conocimientos
temáticos. Las nuevas tecnologías serán desarrolladas para tener un
conocimiento actual y una posible experimentación personal. El taller como
elemento de creación propia es importante.
• Información, mediante explicaciones teórico-prácticas de los fundamentos de
la materia.
• Previa explicación del contenido por parte del profesor, señalar los objetivos
principales de cada uno de los trabajos propuestos
• Normas para la realización del trabajo personal.
• Explicación de técnicas a utilizar en los ejercicios. Mostrar ejemplos prácticos,
de libros, de otros cursos, diapositivas, vídeos etc.
• Después de la explicación, hasta su total comprensión, utilizando los medios
que se consideren oportunos, efectuarán los alumnos trabajos prácticos,
individuales o en grupo.
• Cálculo y realización de técnicas, partiendo de un nivel bajo para
progresivamente pasar a otros más complicados
• Conviene realizar una exposición en grupo de los ejercicios realizados para
• Aclaración de dudas

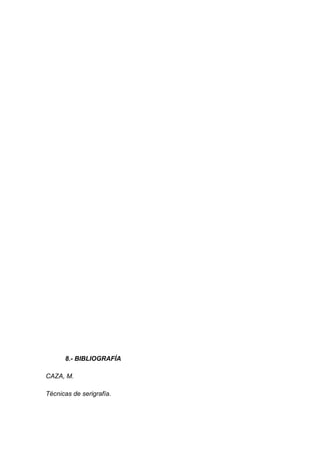

20. 8.- BIBLIOGRAFÍA
CAZA, M.
Técnicas de serigrafía.

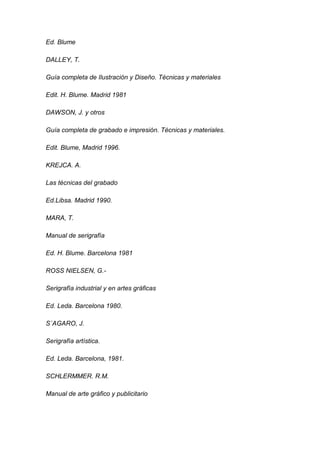

21. Ed. Blume
DALLEY, T.
Guía completa de Ilustración y Diseño. Técnicas y materiales
Edit. H. Blume. Madrid 1981
DAWSON, J. y otros
Guía completa de grabado e impresión. Técnicas y materiales.
Edit. Blume, Madrid 1996.
KREJCA. A.
Las técnicas del grabado
Ed.Libsa. Madrid 1990.
MARA, T.
Manual de serigrafía
Ed. H. Blume. Barcelona 1981
ROSS NIELSEN, G.-
Serigrafía industrial y en artes gráficas
Ed. Leda. Barcelona 1980.
S´AGARO, J.
Serigrafía artística.
Ed. Leda. Barcelona, 1981.
SCHLERMMER. R.M.
Manual de arte gráfico y publicitario

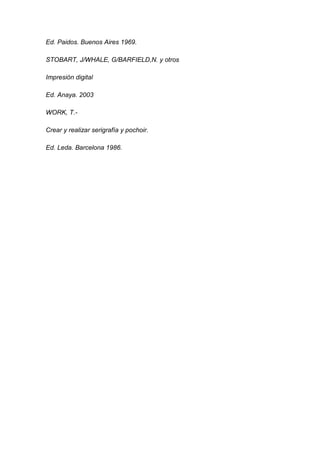

22. Ed. Paidos. Buenos Aires 1969.
STOBART, J/WHALE, G/BARFIELD,N. y otros
Impresión digital
Ed. Anaya. 2003
WORK, T.-
Crear y realizar serigrafía y pochoir.
Ed. Leda. Barcelona 1986.

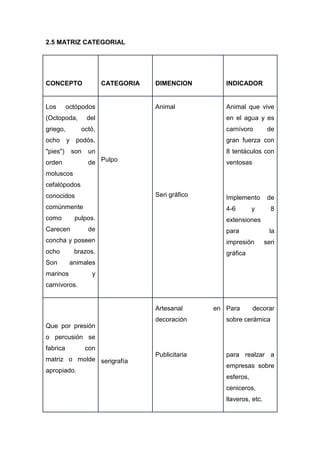

23. 2.5 MATRIZ CATEGORIAL
CONCEPTO CATEGORIA DIMENCION INDICADOR
Los octópodos Animal Animal que vive
(Octopoda, del en el agua y es
griego, octó, carnívoro de
ocho y podós, gran fuerza con
"pies") son un 8 tentáculos con
orden de Pulpo ventosas
moluscos
cefalópodos
conocidos Seri gráfico Implemento de
comúnmente 4-6 y 8
como pulpos. extensiones
Carecen de para la
concha y poseen impresión seri
ocho brazos. gráfica
Son animales
marinos y
carnívoros.
Artesanal en Para decorar
decoración sobre cerámica
Que por presión
o percusión se
fabrica con
Publicitaria para realzar a
matriz o molde serigrafía
empresas sobre
apropiado.
esferos,
ceniceros,
llaveros, etc.

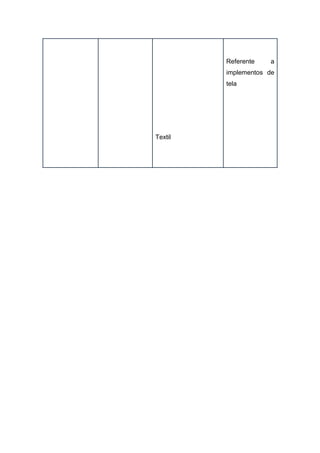

24. Referente a
implementos de
tela
Textil

25. CAPITULO III
3.1 TIPOS Y NIVELES DE INVESTIGACION
DESCRIPTIVA.- el proyecto tiene como fin Implementar un taller serigráfico en
la Universidad Técnica del Norte el cual contará con diferente implementos
requeridos como son un pulpo serigráfico, un revelador de placas serigráficas,
bastidores, tintas, implementos químicos para revelado de mallas y estaciones
de secado para la elaboración de diversos tipos de impresión a partir de
plantillas previamente diseñadas.
PROPOSITIVA.-con el siguiente trabajo buscamos solucionar el problema de la
falta de un lugar donde los estudiantes de Diseño y Diseño y Publucidad
pongan en práctica los conocimientos impartidos por los docente en las
asignaturas relacionadas a la serigrafía.
TIPO CAMPO.- el trabajo va a ser de campo por que la implementación será
realizada en las instalaciones de la Universidad Técnica del Norte y se
realizarán las adaptaciones pertinentes por parte de los participantes del
proyecto para mejorar la calidad de educación de la institución educativa

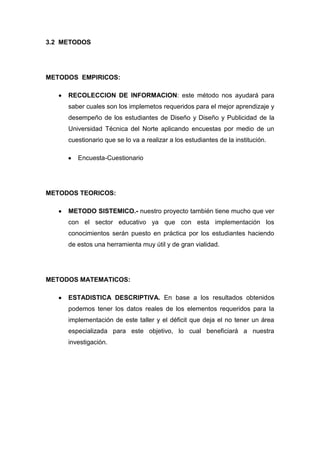

26. 3.2 METODOS
METODOS EMPIRICOS:
RECOLECCION DE INFORMACION: este método nos ayudará para
saber cuales son los implemetos requeridos para el mejor aprendizaje y
desempeño de los estudiantes de Diseño y Diseño y Publicidad de la
Universidad Técnica del Norte aplicando encuestas por medio de un
cuestionario que se lo va a realizar a los estudiantes de la institución.
Encuesta-Cuestionario
METODOS TEORICOS:
METODO SISTEMICO.- nuestro proyecto también tiene mucho que ver
con el sector educativo ya que con esta implementación los
conocimientos serán puesto en práctica por los estudiantes haciendo
de estos una herramienta muy útil y de gran vialidad.
METODOS MATEMATICOS:
ESTADISTICA DESCRIPTIVA. En base a los resultados obtenidos
podemos tener los datos reales de los elementos requeridos para la
implementación de este taller y el déficit que deja el no tener un área
especializada para este objetivo, lo cual beneficiará a nuestra
investigación.

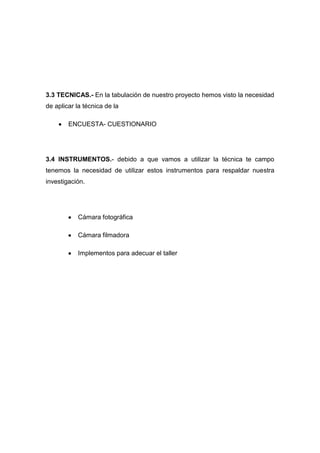

27. 3.3 TECNICAS.- En la tabulación de nuestro proyecto hemos visto la necesidad
de aplicar la técnica de la
ENCUESTA- CUESTIONARIO
3.4 INSTRUMENTOS.- debido a que vamos a utilizar la técnica te campo
tenemos la necesidad de utilizar estos instrumentos para respaldar nuestra
investigación.
Cámara fotográfica
Cámara filmadora
Implementos para adecuar el taller

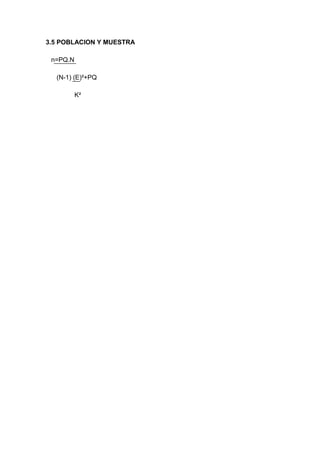

28. 3.5 POBLACION Y MUESTRA
n=PQ.N
(N-1) (E)²+PQ
K²

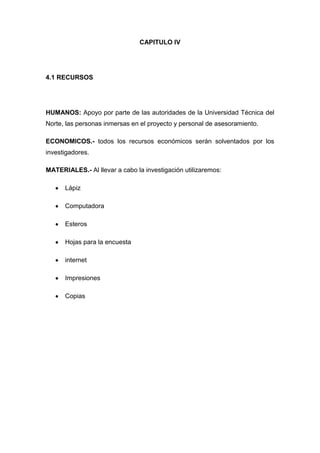

29. CAPITULO IV
4.1 RECURSOS
HUMANOS: Apoyo por parte de las autoridades de la Universidad Técnica del
Norte, las personas inmersas en el proyecto y personal de asesoramiento.
ECONOMICOS.- todos los recursos económicos serán solventados por los
investigadores.
MATERIALES.- Al llevar a cabo la investigación utilizaremos:
Lápiz
Computadora
Esteros
Hojas para la encuesta
internet
Impresiones
Copias

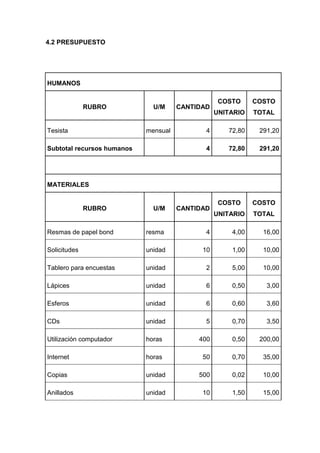

30. 4.2 PRESUPUESTO
HUMANOS
COSTO COSTO
RUBRO U/M CANTIDAD
UNITARIO TOTAL
Tesista mensual 4 72,80 291,20
Subtotal recursos humanos 4 72,80 291,20
MATERIALES
COSTO COSTO
RUBRO U/M CANTIDAD
UNITARIO TOTAL
Resmas de papel bond resma 4 4,00 16,00
Solicitudes unidad 10 1,00 10,00
Tablero para encuestas unidad 2 5,00 10,00
Lápices unidad 6 0,50 3,00
Esferos unidad 6 0,60 3,60
CDs unidad 5 0,70 3,50
Utilización computador horas 400 0,50 200,00
Internet horas 50 0,70 35,00
Copias unidad 500 0,02 10,00
Anillados unidad 10 1,50 15,00

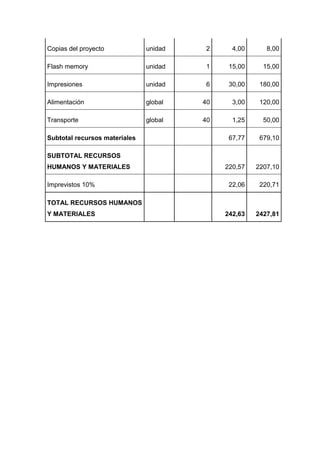

31. Copias del proyecto unidad 2 4,00 8,00
Flash memory unidad 1 15,00 15,00
Impresiones unidad 6 30,00 180,00
Alimentación global 40 3,00 120,00
Transporte global 40 1,25 50,00
Subtotal recursos materiales 67,77 679,10
SUBTOTAL RECURSOS
HUMANOS Y MATERIALES 220,57 2207,10
Imprevistos 10% 22,06 220,71
TOTAL RECURSOS HUMANOS
Y MATERIALES 242,63 2427,81

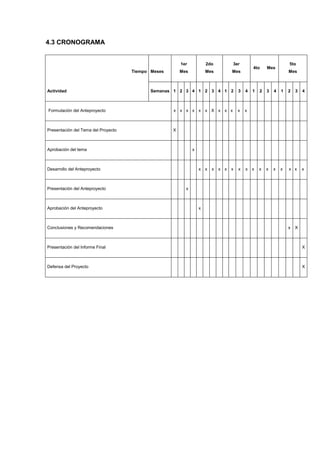

32. 4.3 CRONOGRAMA
1er 2do 3er 5to
4to Mes
Tiempo Meses Mes Mes Mes Mes
Actividad Semanas 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4
Formulación del Anteproyecto x x x x x x X x x x x x
Presentación del Tema del Proyecto X
Aprobación del tema x
Desarrollo del Anteproyecto x x x x x x x x x x x x x x x x
Presentación del Anteproyecto x
Aprobación del Anteproyecto x
Conclusiones y Recomendaciones x X
Presentación del Informe Final X
Defensa del Proyecto X

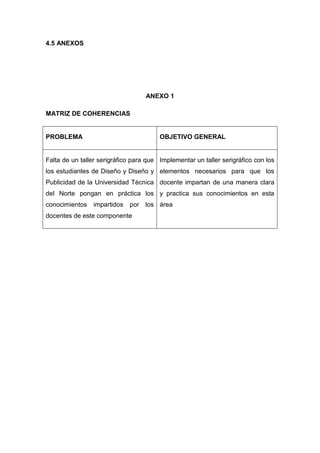

34. 4.5 ANEXOS
ANEXO 1
MATRIZ DE COHERENCIAS
PROBLEMA OBJETIVO GENERAL
Falta de un taller serigráfico para que Implementar un taller serigráfico con los
los estudiantes de Diseño y Diseño y elementos necesarios para que los
Publicidad de la Universidad Técnica docente impartan de una manera clara
del Norte pongan en práctica los y practica sus conocimientos en esta
conocimientos impartidos por los área
docentes de este componente
