Manual teorico plc festo didactic

Sistemas de Aprendizaje para la Automatización y la Comunicación
Controlador Lógico Programable
Nivel Básico TP 301
Libro de Texto

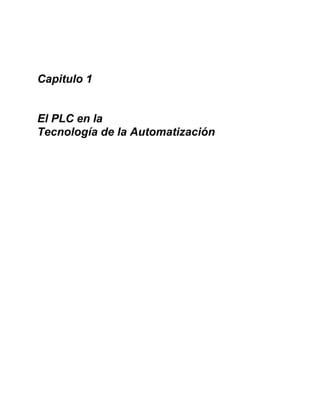

Capitulo 1
El PLC en la
Tecnología de la Automatización

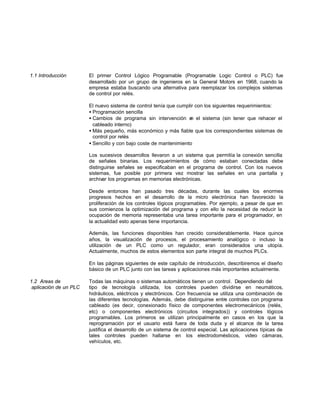

1.1 Introducción El primer Control Lógico Programable (Programable Logic Control o PLC) fue
desarrollado por un grupo de ingenieros en la General Motors en 1968, cuando la
empresa estaba buscando una alternativa para reemplazar los complejos sistemas
de control por relés.
El nuevo sistema de control tenía que cumplir con los siguientes requerimientos:
• Programación sencilla
• Cambios de programa sin intervención en el sistema (sin tener que rehacer el
cableado interno)
• Más pequeño, más económico y más fiable que los correspondientes sistemas de
control por relés
• Sencillo y con bajo coste de mantenimiento
Los sucesivos desarrollos llevaron a un sistema que permitía la conexión sencilla
de señales binarias. Los requerimientos de cómo estaban conectadas debe
distinguirse señales se especificaban en el programa de control. Con los nuevos
sistemas, fue posible por primera vez mostrar las señales en una pantalla y
archivar los programas en memorias electrónicas.
Desde entonces han pasado tres décadas, durante las cuales los enormes
progresos hechos en el desarrollo de la micro electrónica han favorecido la
proliferación de los controles lógicos programables. Por ejemplo, a pesar de que en
sus comienzos la optimización del programa y con ello la necesidad de reducir la
ocupación de memoria representaba una tarea importante para el programador, en
la actualidad esto apenas tiene importancia.
Además, las funciones disponibles han crecido considerablemente. Hace quince
años, la visualización de procesos, el procesamiento analógico o incluso la
utilización de un PLC como un regulador, eran considerados una utopía.
Actualmente, muchos de estos elementos son parte integral de muchos PLCs.
En las páginas siguientes de este capítulo de introducción, describiremos el diseño
básico de un PLC junto con las tareas y aplicaciones más importantes actualmente.
1.2 Areas de Todas las máquinas o sistemas automáticos tienen un control. Dependiendo del
aplicación de un PLC tipo de tecnología utilizada, los controles pueden dividirse en neumáticos,
hidráulicos, eléctricos y electrónicos. Con frecuencia se utiliza una combinación de
las diferentes tecnologías. Además, debe distinguirse entre controles con programa
cableado (es decir, conexionado físico de componentes electromecánicos (relés,
etc) o componentes electrónicos (circuitos integrados)) y controles lógicos
programables. Los primeros se utilizan principalmente en casos en los que la
reprogramación por el usuario está fuera de toda duda y el alcance de la tarea
justifica el desarrollo de un sistema de control especial. Las aplicaciones típicas de
tales controles pueden hallarse en los electrodomésticos, video cámaras,
vehículos, etc.

Sin embargo, si la tarea de control no justifica el desarrollo de un control especial, o
si el usuario debe tener la posibilidad de hacer cambios sencillos, o de modificar
tiempos o valores de contadores, entonces el uso de un control universal, en el que
el programa se escribe en una memoria electrónica, es la opción preferida. El PLC
representa un control universal. Puede utilizarse para diferentes aplicaciones y,
dado que el programa se halla escrito en su memoria electrónica, el usuario puede
modificar, ampliar y optimizar con cierta sencillez sus procesos de control.
Figura B 1.1
Ejemplo de una
aplicación de PLC
La tarea original de un PLC es la interconexión de señales de entrada, de acuerdo
con un determinado programa y, si el resultado de esta interconexión es "cierta",
activar la correspondiente salida. El álgebra de Boole forma la base matemática
para esta operación, ya que solamente reconoce dos estados definidos de una
variable: "0" (falso) y "1" (cierto). Consecuentemente, una salida solo asume estos
dos estados. Por ejemplo, una electroválvula conectada a la salida puede estar
activada o desactivada, es decir, controlada.
Esta función ha acuñado el nombre de PLC: Programmable Logic Control o Control

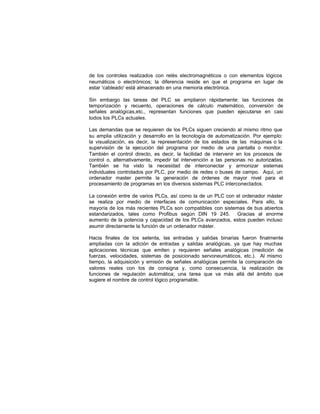

Lógico Programable. En él, el comportamiento de las entradas/salidas es similar al

de los controles realizados con relés electromagnéticos o con elementos lógicos
neumáticos o electrónicos; la diferencia reside en que el programa en lugar de
estar 'cableado' está almacenado en una memoria electrónica.
Sin embargo las tareas del PLC se ampliaron rápidamente: las funciones de
temporización y recuento, operaciones de cálculo matemático, conversión de
señales analógicas,etc., representan funciones que pueden ejecutarse en casi
todos los PLCs actuales.
Las demandas que se requieren de los PLCs siguen creciendo al mismo ritmo que
su amplia utilización y desarrollo en la tecnología de automatización. Por ejemplo:
la visualización, es decir, la representación de los estados de las máquinas o la
supervisión de la ejecución del programa por medio de una pantalla o monitor.
También el control directo, es decir, la facilidad de intervenir en los procesos de
control o, alternativamente, impedir tal intervención a las personas no autorizadas.
También se ha visto la necesidad de interconectar y armonizar sistemas
individuales controlados por PLC, por medio de redes o buses de campo. Aquí, un
ordenador master permite la generación de órdenes de mayor nivel para el
procesamiento de programas en los diversos sistemas PLC interconectados.
La conexión entre de varios PLCs, así como la de un PLC con el ordenador máster
se realiza por medio de interfaces de comunicación especiales. Para ello, la
mayoría de los más recientes PLCs son compatibles con sistemas de bus abiertos
estandarizados, tales como Profibus según DIN 19 245. Gracias al enorme
aumento de la potencia y capacidad de los PLCs avanzados, estos pueden incluso
asumir directamente la función de un ordenador máster.
Hacia finales de los setenta, las entradas y salidas binarias fueron finalmente
ampliadas con la adición de entradas y salidas analógicas, ya que hay muchas
aplicaciones técnicas que emiten y requieren señales analógicas (medición de
fuerzas, velocidades, sistemas de posicionado servoneumáticos, etc.). Al mismo
tiempo, la adquisición y emisión de señales analógicas permite la comparación de
valores reales con los de consigna y, como consecuencia, la realización de
funciones de regulación automática; una tarea que va más allá del ámbito que
sugiere el nombre de control lógico programable.

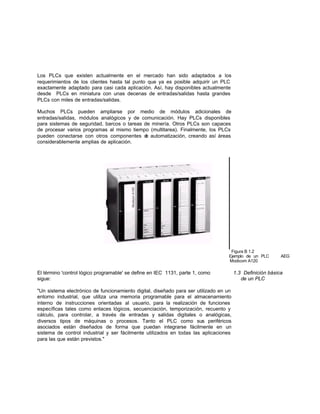

Los PLCs que existen actualmente en el mercado han sido adaptados a los
requerimientos de los clientes hasta tal punto que ya es posible adquirir un PLC
exactamente adaptado para casi cada aplicación. Así, hay disponibles actualmente
desde PLCs en miniatura con unas decenas de entradas/salidas hasta grandes
PLCs con miles de entradas/salidas.
Muchos PLCs pueden ampliarse por medio de módulos adicionales de
entradas/salidas, módulos analógicos y de comunicación. Hay PLCs disponibles
para sistemas de seguridad, barcos o tareas de minería. Otros PLCs son capaces
de procesar varios programas al mismo tiempo (multitarea). Finalmente, los PLCs
pueden conectarse con otros componentes de automatización, creando así áreas
considerablemente amplias de aplicación.
Figura B 1.2
Ejemplo de un PLC AEG
Modicom A120
El término 'control lógico programable' se define en IEC 1131, parte 1, como 1.3 Definición básica
sigue: de un PLC
"Un sistema electrónico de funcionamiento digital, diseñado para ser utilizado en un
entorno industrial, que utiliza una memoria programable para el almacenamiento
interno de instrucciones orientadas al usuario, para la realización de funciones
específicas tales como enlaces lógicos, secuenciación, temporización, recuento y
cálculo, para controlar, a través de entradas y salidas digitales o analógicas,
diversos tipos de máquinas o procesos. Tanto el PLC como sus periféricos
asociados están diseñados de forma que puedan integrarse fácilmente en un
sistema de control industrial y ser fácilmente utilizados en todas las aplicaciones
para las que están previstos."

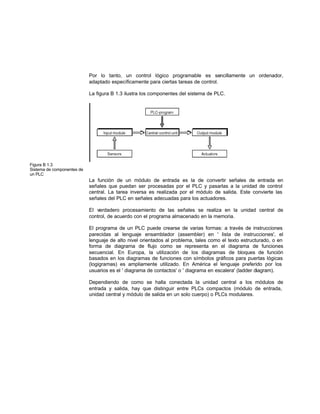

Por lo tanto, un control lógico programable es sencillamente un ordenador,
adaptado específicamente para ciertas tareas de control.
La figura B 1.3 ilustra los componentes del sistema de PLC.
Figura B 1.3
Sistema de componentes de
un PLC
La función de un módulo de entrada es la de convertir señales de entrada en
señales que puedan ser procesadas por el PLC y pasarlas a la unidad de control
central. La tarea inversa es realizada por el módulo de salida. Este convierte las
señales del PLC en señales adecuadas para los actuadores.
El verdadero procesamiento de las señales se realiza en la unidad central de
control, de acuerdo con el programa almacenado en la memoria.
El programa de un PLC puede crearse de varias formas: a través de instrucciones
parecidas al lenguaje ensamblador (assembler) en ' lista de instrucciones', el
lenguaje de alto nivel orientados al problema, tales como el texto estructurado, o en
forma de diagrama de flujo como se representa en el diagrama de funciones
secuencial. En Europa, la utilización de los diagramas de bloques de función
basados en los diagramas de funciones con símbolos gráficos para puertas lógicas
(logigramas) es ampliamente utilizado. En América el lenguaje preferido por los
usuarios es el ' diagrama de contactos' o ' diagrama en escalera' (ladder diagram).
Dependiendo de como se halla conectada la unidad central a los módulos de
entrada y salida, hay que distinguir entre PLCs compactos (módulo de entrada,
unidad central y módulo de salida en un solo cuerpo) o PLCs modulares.

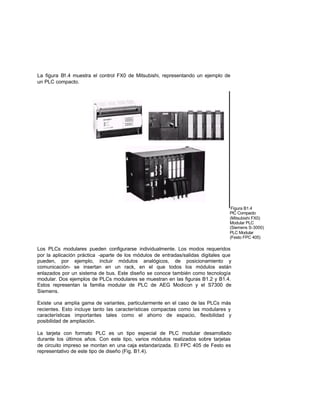

La figura B1.4 muestra el control FX0 de Mitsubishi, representando un ejemplo de
un PLC compacto.
Figura B1.4
PlC Compacto
(Mitsubishi FX0)
Modular PLC
(Siemens S-3000)
PLC Modular
(Festo FPC 405)
Los PLCs modulares pueden configurarse individualmente. Los modos requeridos
por la aplicación práctica -aparte de los módulos de entradas/salidas digitales que
pueden, por ejemplo, incluir módulos analógicos, de posicionamiento y
comunicación- se insertan en un rack, en el que todos los módulos están
enlazados por un sistema de bus. Este diseño se conoce también como tecnología
modular. Dos ejemplos de PLCs modulares se muestran en las figuras B1.2 y B1.4.
Estos representan la familia modular de PLC de AEG Modicon y el S7300 de
Siemens.
Existe una amplia gama de variantes, particularmente en el caso de las PLCs más
recientes. Esto incluye tanto las características compactas como las modulares y
características importantes tales como el ahorro de espacio, flexibilidad y
posibilidad de ampliación.
La tarjeta con formato PLC es un tipo especial de PLC modular desarrollado
durante los últimos años. Con este tipo, varios módulos realizados sobre tarjetas
de circuito impreso se montan en una caja estandarizada. El FPC 405 de Festo es
representativo de este tipo de diseño (Fig. B1.4).

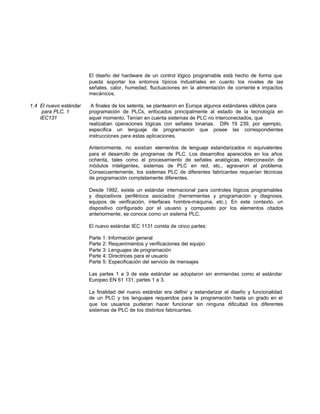

El diseño del hardware de un control lógico programable está hecho de forma que
pueda soportar los entornos típicos industriales en cuanto los niveles de las
señales, calor, humedad, fluctuaciones en la alimentación de corriente e impactos
mecánicos.
1.4 El nuevo estándar A finales de los setenta, se plantearon en Europa algunos estándares válidos para
para PLC, 1 programación de PLCs, enfocados principalmente al estado de la tecnología en
IEC131 aquel momento. Tenían en cuenta sistemas de PLC no interconectados, que
realizaban operaciones lógicas con señales binarias. DIN 19 239, por ejemplo,
especifica un lenguaje de programación que posee las correspondientes
instrucciones para estas aplicaciones.
Anteriormente, no existían elementos de lenguaje estandarizados ni equivalentes
para el desarrollo de programas de PLC. Los desarrollos aparecidos en los años
ochenta, tales como el procesamiento de señales analógicas, interconexión de
módulos inteligentes, sistemas de PLC en red, etc., agravaron el problema.
Consecuentemente, los sistemas PLC de diferentes fabricantes requerían técnicas
de programación completamente diferentes.
Desde 1992, existe un estándar internacional para controles lógicos programables
y dispositivos periféricos asociados (herramientas y programación y diagnosis,
equipos de verificación, interfaces hombre-máquina, etc.). En este contexto, un
dispositivo configurado por el usuario y compuesto por los elementos citados
anteriormente, se conoce como un sistema PLC.
El nuevo estándar IEC 1131 consta de cinco partes:
Parte 1: Información general
Parte 2: Requerimientos y verificaciones del equipo
Parte 3: Lenguajes de programación
Parte 4: Directrices para el usuario
Parte 5: Especificación del servicio de mensajes
Las partes 1 a 3 de este estándar se adoptaron sin enmiendas como el estándar
Europeo EN 61 131, partes 1 a 3.
La finalidad del nuevo estándar era definir y estandarizar el diseño y funcionalidad
de un PLC y los lenguajes requeridos para la programación hasta un grado en el
que los usuarios pudieran hacer funcionar sin ninguna dificultad los diferentes
sistemas de PLC de los distintos fabricantes.

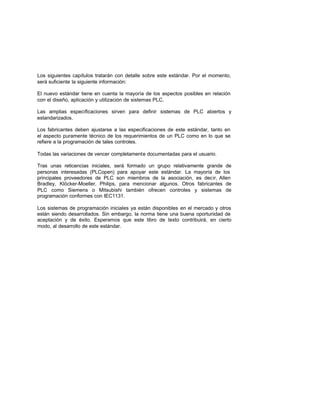

Los siguientes capítulos tratarán con detalle sobre este estándar. Por el momento,
será suficiente la siguiente información:
El nuevo estándar tiene en cuenta la mayoría de los aspectos posibles en relación
con el diseño, aplicación y utilización de sistemas PLC.
Las amplias específicaciones sirven para definir sistemas de PLC abiertos y
estandarizados.
Los fabricantes deben ajustarse a las especificaciones de este estándar, tanto en
el aspecto puramente técnico de los requerimientos de un PLC como en lo que se
refiere a la programación de tales controles.
Todas las variaciones de vencer completamente documentadas para el usuario.
Tras unas reticencias iniciales, será formado un grupo relativamente grande de
personas interesadas (PLCopen) para apoyar este estándar. La mayoría de los
principales proveedores de PLC son miembros de la asociación, es decir, Allen
Bradley, Klöcker-Moeller, Philips, para mencionar algunos. Otros fabricantes de
PLC como Siemens o Mitsubishi también ofrecen controles y sistemas de
programación conformes con IEC1131.
Los sistemas de programación iniciales ya están disponibles en el mercado y otros
están siendo desarrollados. Sin embargo, la norma tiene una buena oportunidad de
aceptación y de éxito. Esperamos que este libro de texto contribuirá, en cierto
modo, al desarrollo de este estándar.

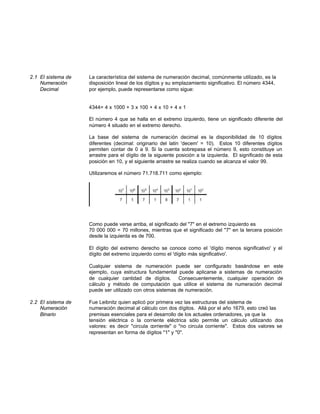

2.1 El sistema de La característica del sistema de numeración decimal, comúnmente utilizado, es la
Numeración disposición lineal de los dígitos y su emplazamiento significativo. El número 4344,
Decimal por ejemplo, puede representarse como sigue:
4344= 4 x 1000 + 3 x 100 + 4 x 10 + 4 x 1
El número 4 que se halla en el extremo izquierdo, tiene un significado diferente del
número 4 situado en el extremo derecho.
La base del sistema de numeración decimal es la disponibilidad de 10 dígitos
diferentes (decimal: originario del latin 'decem' = 10). Estos 10 diferentes dígitos
permiten contar de 0 a 9. Si la cuenta sobrepasa el número 9, esto constituye un
arrastre para el dígito de la siguiente posición a la izquierda. El significado de esta
posición en 10, y el siguiente arrastre se realiza cuando se alcanza el valor 99.
Utilizaremos el número 71.718.711 como ejemplo:
Como puede verse arriba, el significado del "7" en el extremo izquierdo es
70 000 000 = 70 millones, mientras que el significado del "7" en la tercera posición
desde la izquierda es de 700.
El dígito del extremo derecho se conoce como el 'dígito menos significativo' y el
dígito del extremo izquierdo como el 'dígito más significativo'.
Cualquier sistema de numeración puede ser configurado basándose en este
ejemplo, cuya estructura fundamental puede aplicarse a sistemas de numeración
de cualquier cantidad de dígitos. Consecuentemente, cualquier operación de
cálculo y método de computación que utilice el sistema de numeración decimal
puede ser utilizado con otros sistemas de numeración.
2.2 El sistema de Fue Leibnitz quien aplicó por primera vez las estructuras del sistema de
Numeración numeración decimal al cálculo con dos dígitos. Allá por el año 1679, esto creó las
Binario premisas esenciales para el desarrollo de los actuales ordenadores, ya que la
tensión eléctrica o la corriente eléctrica sólo permite un cálculo utilizando dos
valores: es decir "circula corriente" o "no circula corriente". Estos dos valores se
representan en forma de dígitos "1" y "0".

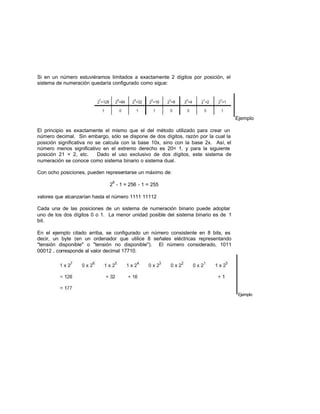

Si en un número estuviéramos limitados a exactamente 2 dígitos por posición, el
sistema de numeración quedaría configurado como sigue:
Ejemplo
El principio es exactamente el mismo que el del método utilizado para crear un
número decimal. Sin embargo, sólo se dispone de dos dígitos, razón por la cual la
posición significativa no se calcula con la base 10x, sino con la base 2x. Así, el
número menos significativo en el extremo derecho es 20= 1, y para la siguiente
posición 21 = 2, etc. Dado el uso exclusivo de dos dígitos, este sistema de
numeración se conoce como sistema binario o sistema dual.
Con ocho posiciones, pueden representarse un máximo de:
2
8
- 1 = 256 - 1 = 255
valores que alcanzarían hasta el número 1111 11112
Cada una de las posiciones de un sistema de numeración binario puede adoptar
uno de los dos dígitos 0 o 1. La menor unidad posible del sistema binario es de 1
bit.
En el ejemplo citado arriba, se configurado un número consistente en 8 bits, es
decir, un byte (en un ordenador que utilice 8 señales eléctricas representando
"tensión disponible" o "tensión no disponible"). El número considerado, 1011
00012 , corresponde al valor decimal 17710.
Ejemplo

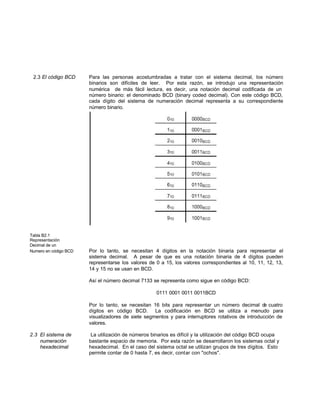

2.3 El código BCD Para las personas acostumbradas a tratar con el sistema decimal, los número
binarios son difíciles de leer. Por esta razón, se introdujo una representación
numérica de más fácil lectura, es decir, una notación decimal codificada de un
número binario: el denominado BCD (binary coded decimal). Con este código BCD,
cada dígito del sistema de numeración decimal representa a su correspondiente
número binario.
Tabla B2.1
Representación
Decimal de un
Numero en código BCD Por lo tanto, se necesitan 4 dígitos en la notación binaria para representar el
sistema decimal. A pesar de que es una notación binaria de 4 dígitos pueden
representarse los valores de 0 a 15, los valores correspondientes al 10, 11, 12, 13,
14 y 15 no se usan en BCD.
Así el número decimal 7133 se representa como sigue en código BCD:
0111 0001 0011 0011BCD
Por lo tanto, se necesitan 16 bits para representar un número decimal de cuatro
dígitos en código BCD. La codificación en BCD se utiliza a menudo para
visualizadores de siete segmentos y para interruptores rotativos de introducción de
valores.
2.3 El sistema de La utilización de números binarios es difícil y la utilización del código BCD ocupa
numeración bastante espacio de memoria. Por esta razón se desarrollaron los sistemas octal y
hexadecimal hexadecimal. En el caso del sistema octal se utilizan grupos de tres dígitos. Esto
permite contar de 0 hasta 7, es decir, contar con "ochos".

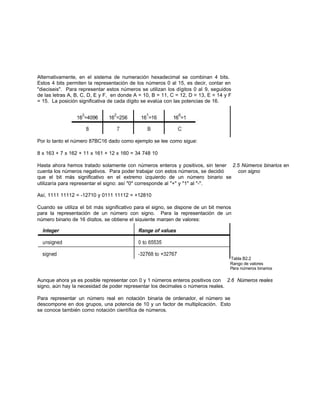

Alternativamente, en el sistema de numeración hexadecimal se combinan 4 bits.
Estos 4 bits permiten la representación de los números 0 al 15, es decir, contar en
"dieciseis". Para representar estos números se utilizan los dígitos 0 al 9, seguidos
de las letras A, B, C, D, E y F, en donde A = 10, B = 11, C = 12, D = 13, E = 14 y F
= 15. La posición significativa de cada dígito se evalúa con las potencias de 16.
Por lo tanto el número 87BC16 dado como ejemplo se lee como sigue:
8 x 163 + 7 x 162 + 11 x 161 + 12 x 160 = 34 748 10
Hasta ahora hemos tratado solamente con números enteros y positivos, sin tener 2.5 Números binarios en
cuenta los números negativos. Para poder trabajar con estos números, se decidió con signo
que el bit más significativo en el extremo izquierdo de un número binario se
utilizaría para representar el signo: así "0" corresponde al "+" y "1" al "-".
Así, 1111 11112 = -12710 y 0111 11112 = +12810
Cuando se utiliza el bit más significativo para el signo, se dispone de un bit menos
para la representación de un número con signo. Para la representación de un
número binario de 16 dígitos, se obtiene el siguiente margen de valores:
Tabla B2.2
Rango de valores
Para números binarios
Aunque ahora ya es posible representar con 0 y 1 números enteros positivos con 2.6 Números reales
signo, aún hay la necesidad de poder representar los decimales o números reales.
Para representar un número real en notación binaria de ordenador, el número se
descompone en dos grupos, una potencia de 10 y un factor de multiplicación. Esto
se conoce también como notación científica de números.

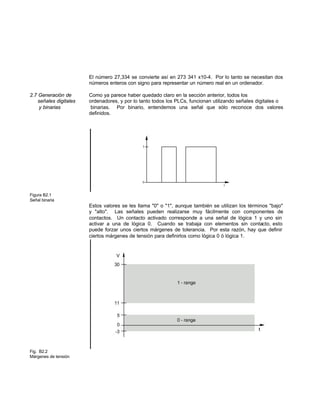

El número 27,334 se convierte así en 273 341 x10-4. Por lo tanto se necesitan dos
números enteros con signo para representar un número real en un ordenador.
2.7 Generación de Como ya parece haber quedado claro en la sección anterior, todos los
señales digitales ordenadores, y por lo tanto todos los PLCs, funcionan utilizando señales digitales o
y binarias binarias. Por binario, entendemos una señal que sólo reconoce dos valores
definidos.
Figura B2.1
Señal binaria
Estos valores se les llama "0" o "1", aunque también se utilizan los términos "bajo"
y "alto". Las señales pueden realizarse muy fácilmente con componentes de
contactos. Un contacto activado corresponde a una señal de lógica 1 y uno sin
activar a una de lógica 0. Cuando se trabaja con elementos sin contacto, esto
puede forzar unos ciertos márgenes de tolerancia. Por esta razón, hay que definir
ciertos márgenes de tensión para definirlos como lógica 0 ó lógica 1.
Fig. B2.2
Márgenes de tensión

IEC 1131-2 define un margen de valores de -3 V a 5 V como señal de lógica 0, y de
11 V a 30 V como señal de lógica 1. Esto es de obligado cumplimiento para PLCs
cuya tecnología deba seguir la norma IEC 1131-2. En la práctica existen tensiones
muy parecidas para lógica 0 y lógica 1: Ampliamente usadas son: -30V a +5V para
lógica 0 y +13V a +30V para lógica 1.
A diferencia de las señales binarias, las señales digitales pueden asumir cualquier
valor. Se les conoce también como etapas de valor. Así, una señal digital se define
por cualquier cantidad de etapas de valor. El cambio entre estas etapas no es
secuencial. La siguiente ilustración muestra tres posibles métodos de convertir una
señal analógica en una señal digital.

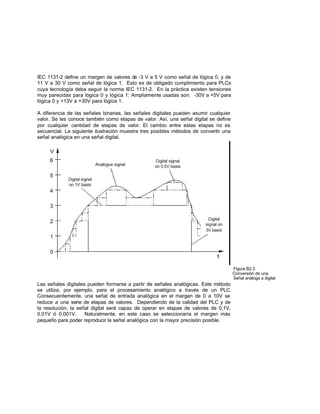

Figura B2.3
Conversión de una
Señal análoga a digital
Las señales digitales pueden formarse a partir de señales analógicas. Este método
se utiliza, por ejemplo, para el procesamiento analógico a través de un PLC.
Consecuentemente, una señal de entrada analógica en el margen de 0 a 10V se
reduce a una serie de etapas de valores. Dependiendo de la calidad del PLC y de
la resolución, la señal digital será capaz de operar en etapas de valores de 0,1V,
0,01V ó 0,001V. Naturalmente, en este caso se seleccionaría el margen más
pequeño para poder reproducir la señal analógica con la mayor precisión posible.

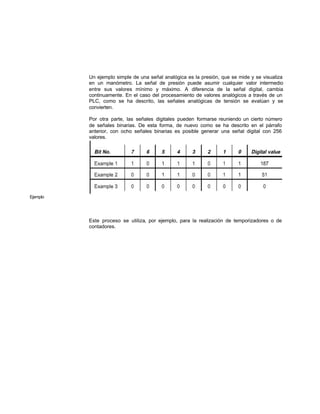

Un ejemplo simple de una señal analógica es la presión, que se mide y se visualiza
en un manómetro. La señal de presión puede asumir cualquier valor intermedio
entre sus valores mínimo y máximo. A diferencia de la señal digital, cambia
continuamente. En el caso del procesamiento de valores analógicos a través de un
PLC, como se ha descrito, las señales analógicas de tensión se evalúan y se
convierten.
Por otra parte, las señales digitales pueden formarse reuniendo un cierto número
de señales binarias. De esta forma, de nuevo como se ha descrito en el párrafo
anterior, con ocho señales binarias es posible generar una señal digital con 256
valores.
Ejemplo
Este proceso se utiliza, por ejemplo, para la realización de temporizadores o de
contadores.

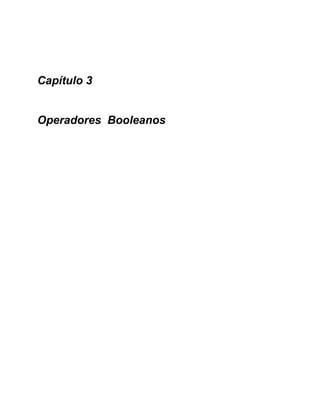

Capítulo 3
Operadores Booleanos

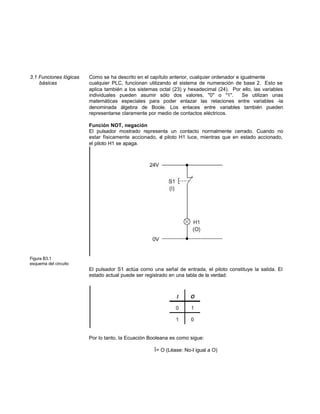

3.1 Funciones lógicas Como se ha descrito en el capítulo anterior, cualquier ordenador e igualmente
básicas cualquier PLC, funcionan utilizando el sistema de numeración de base 2. Esto se
aplica también a los sistemas octal (23) y hexadecimal (24). Por ello, las variables
individuales pueden asumir sólo dos valores, "0" o "1". Se utilizan unas
matemáticas especiales para poder enlazar las relaciones entre variables -la
denominada álgebra de Boole. Los enlaces entre variables también pueden
representarse claramente por medio de contactos eléctricos.
Función NOT, negación
El pulsador mostrado representa un contacto normalmente cerrado. Cuando no
estar físicamente accionado, el piloto H1 luce, mientras que en estado accionado,
el piloto H1 se apaga.
Figura B3.1
esquema del circuito
El pulsador S1 actúa como una señal de entrada, el piloto constituye la salida. El
estado actual puede ser registrado en una tabla de la verdad:
Por lo tanto, la Ecuación Booleana es como sigue:
Î= O (Léase: No-I igual a O)

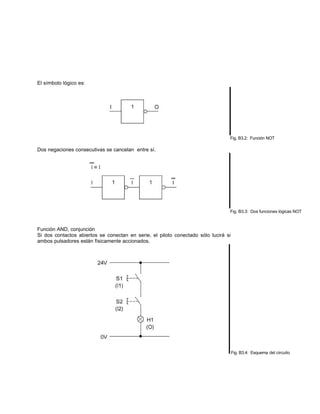

El símbolo lógico es:
Fig. B3.2: Función NOT
Dos negaciones consecutivas se cancelan entre sí.
Fig. B3.3: Dos funciones lógicas NOT

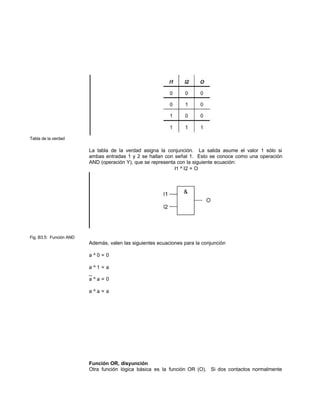

Función AND, conjunción
Si dos contactos abiertos se conectan en serie, el piloto conectado sólo lucirá si
ambos pulsadores están físicamente accionados.
Fig. B3.4: Esquema del circuito

Tabla de la verdad
La tabla de la verdad asigna la conjunción. La salida asume el valor 1 sólo si
ambas entradas 1 y 2 se hallan con señal 1. Esto se conoce como una operación
AND (operación Y), que se representa con la siguiente ecuación:
I1 ^ I2 = O
Fig. B3.5: Función AND
Además, valen las siguientes ecuaciones para la conjunción
a ^ 0 = 0
a ^ 1 = a
_
a ^ a = 0
a ^ a = a
Función OR, disyunción

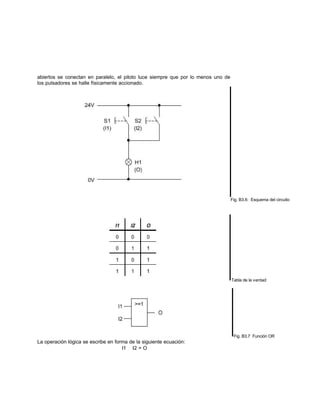

Otra función lógica básica es la función OR (O). Si dos contactos normalmente

abiertos se conectan en paralelo, el piloto luce siempre que por lo menos uno de
los pulsadores se halle físicamente accionado.
Fig. B3.6: Esquema del circuito
Tabla de la verdad
Fig. B3.7 Función OR
La operación lógica se escribe en forma de la siguiente ecuación:
I1 ∨ I2 = O

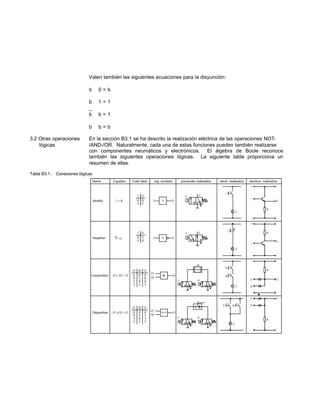

Valen también las siguientes ecuaciones para la disyunción:
b ∨ 0 = b
b ∨ 1 = 1
_
b ∨ b = 1
b ∨ b = b
3.2 Otras operaciones En la sección B3.1 se ha descrito la realización eléctrica de las operaciones NOT-
lógicas /AND-/OR. Naturalmente, cada una de estas funciones pueden también realizarse
con componentes neumáticos y electrónicos. El álgebra de Boole reconoce
también las siguientes operaciones lógicas. La siguiente tabla proporciona un
resumen de ellas.

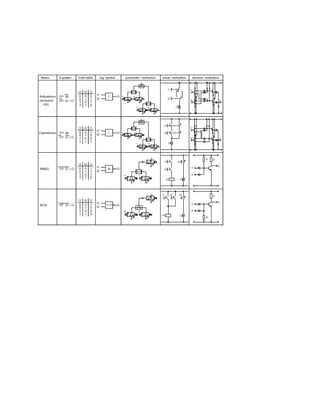

Tabla B3.1 : Conexiones lógicas

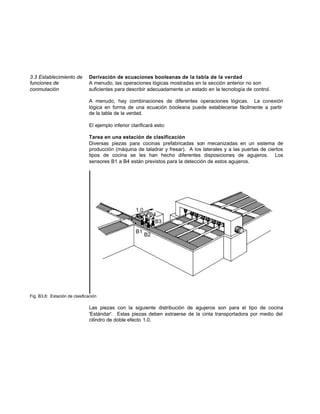

3.3 Establecimiento de Derivación de ecuaciones booleanas de la tabla de la verdad
funciones de A menudo, las operaciones lógicas mostradas en la sección anterior no son
conmutación suficientes para describir adecuadamente un estado en la tecnología de control.
A menudo, hay combinaciones de diferentes operaciones lógicas. La conexión
lógica en forma de una ecuación booleana puede establecerse fácilmente a partir
de la tabla de la verdad.
El ejemplo inferior clarificará esto:
Tarea en una estación de clasificación
Diversas piezas para cocinas prefabricadas son mecanizadas en un sistema de
producción (máquina de taladrar y fresar). A los laterales y a las puertas de ciertos
tipos de cocina se les han hecho diferentes disposiciones de agujeros. Los
sensores B1 a B4 están previstos para la detección de estos agujeros.
Fig. B3.8: Estación de clasificación
Las piezas con la siguiente distribución de agujeros son para el tipo de cocina
'Estándar'. Estas piezas deben extraerse de la cinta transportadora por medio del
cilindro de doble efecto 1.0.

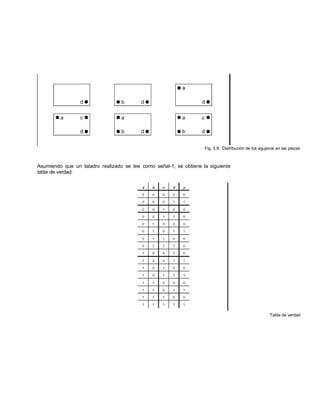

Fig. 3.9: Distribución de los agujeros en las piezas
Asumiendo que un taladro realizado se lee como señal-1, se obtiene la siguiente
tabla de verdad:
Tabla de verdad

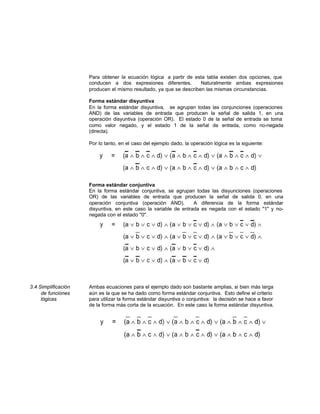

Para obtener la ecuación lógica a partir de esta tabla existen dos opciones, que
conducen a dos expresiones diferentes. Naturalmente ambas expresiones
producen el mismo resultado, ya que se describen las mismas circunstancias.
Forma estándar disyuntiva
En la forma estándar disyuntiva, se agrupan todas las conjunciones (operaciones
AND) de las variables de entrada que producen la señal de salida 1, en una
operación disyuntiva (operación OR). El estado 0 de la señal de entrada se toma
como valor negado, y el estado 1 de la señal de entrada, como no-negada
(directa).
Por lo tanto, en el caso del ejemplo dado, la operación lógica es la siguiente:
Forma estándar conjuntiva
En la forma estándar conjuntiva, se agrupan todas las disyunciones (operaciones
OR) de las variables de entrada que producen la señal de salida 0, en una
operación conjuntiva (operación AND). A diferencia de la forma estándar
disyuntiva, en este caso la variable de entrada es negada con el estado "1" y no-
negada con el estado "0".
3.4 Simplificación Ambas ecuaciones para el ejemplo dado son bastante amplias, si bien más larga
de funciones aún es la que se ha dado como forma estándar conjuntiva. Esto define el criterio
lógicas para utilizar la forma estándar disyuntiva o conjuntiva: la decisión se hace a favor
de la forma más corta de la ecuación. En este caso la forma estándar disyuntiva.

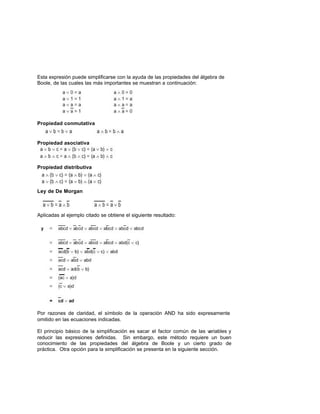

Esta expresión puede simplificarse con la ayuda de las propiedades del álgebra de
Boole, de las cuales las más importantes se muestran a continuación:
Propiedad conmutativa
Propiedad asociativa
Propiedad distributiva
Ley de De Morgan
Aplicadas al ejemplo citado se obtiene el siguiente resultado:
Por razones de claridad, el símbolo de la operación AND ha sido expresamente
omitido en las ecuaciones indicadas.
El principio básico de la simplificación es sacar el factor común de las variables y
reducir las expresiones definidas. Sin embargo, este método requiere un buen
conocimiento de las propiedades del álgebra de Boole y un cierto grado de
práctica. Otra opción para la simplificación se presenta en la siguiente sección.

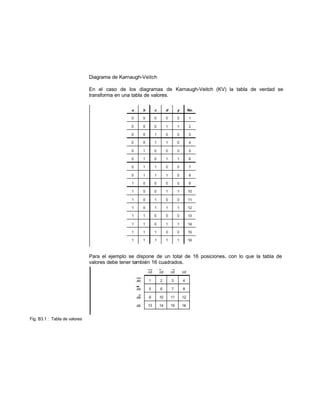

Diagrama de Karnaugh-Veitch
En el caso de los diagramas de Karnaugh-Veitch (KV) la tabla de verdad se
transforma en una tabla de valores.
Para el ejemplo se dispone de un total de 16 posiciones, con lo que la tabla de
valores debe tener también 16 cuadrados.
Fig. B3.1 : Tabla de valores

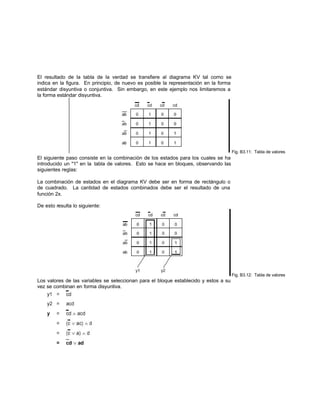

El resultado de la tabla de la verdad se transfiere al diagrama KV tal como se
indica en la figura. En principio, de nuevo es posible la representación en la forma
estándar disyuntiva o conjuntiva. Sin embargo, en este ejemplo nos limitaremos a
la forma estándar disyuntiva.
Fig. B3.11: Tabla de valores
El siguiente paso consiste en la combinación de los estados para los cuales se ha
introducido un "1" en la tabla de valores. Esto se hace en bloques, observando las
siguientes reglas:
La combinación de estados en el diagrama KV debe ser en forma de rectángulo o
de cuadrado. La cantidad de estados combinados debe ser el resultado de una
función 2x.
De esto resulta lo siguiente:
Fig. B3.12: Tabla de valores
Los valores de las variables se seleccionan para el bloque establecido y estos a su
vez se combinan en forma disyuntiva.

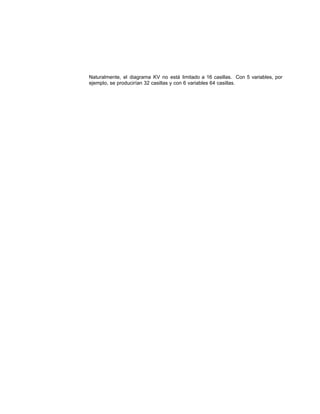

Naturalmente, el diagrama KV no está limitado a 16 casillas. Con 5 variables, por
ejemplo, se producirían 32 casillas y con 6 variables 64 casillas.

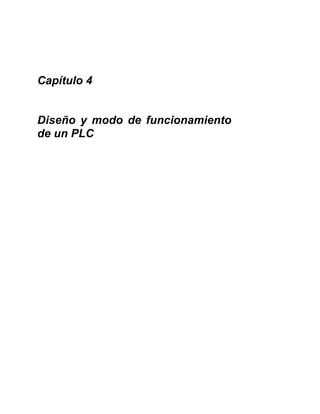

Capítulo 4
Diseño y modo de funcionamiento
de un PLC

4.2 Unidad de Control El hardware del PLC o, como es el caso de casi todos los sistemas
Central de los PLCs microordenadores actuales -está basado en un sistema de bus. Un sistema de bus
es un determinado número de líneas eléctricas divididas en líneas de direcciones,
de datos y de control. La línea de direcciones se utiliza para seleccionar la
dirección de un elemento conectado al bus y la línea de datos para transmitir la
información requerida. Las líneas de control son necesarias para habilitar el
dispositivo conectado al bus como emisor o como receptor.
Los principales elementos conectados al sistema de bus son el microprocesador y
la memoria. La memoria puede dividirse en memoria para el firmware y memoria
para el programa y los datos del usuario.
Según la estructura del PLC, los módulos de entradas y salidas se conectan a un
simple bus común o -con la ayuda de un interfase de bus- a un bus externo de E/S.
Especialmente en el caso de grandes sistemas modulares de PLC, es más usual
un bus externo de E/S.
Finalmente, se necesita una conexión para el aparato programador o un PC,
actualmente y en la mayoría de los casos en forma de un interfase serie.

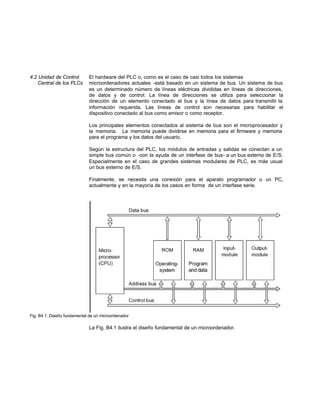

Fig. B4.1: Diseño fundamental de un microordenador
La Fig. B4.1 ilustra el diseño fundamental de un microordenador.

En los ordenadores, generalmente se distingue entre hardware, firmware y software. 4.2 Estructura de
Lo mismo se aplica a los PLCs, ya que esencialmente también basados están en un un PLC.
microprocesador.
El hardware a las partes físicas del dispositivo, es decir, los circuitos impresos, los
circuitos integrados, el cableado, la batería, el chasís, etc.
El firmware lo constituyen aquellos programas (software) que se hayan
permanentemente instalados en el hardware del ordenador y que son
suministrados por el fabricante del PLC. Esto incluye las rutinas fundamentales del
sistema, utilizadas para poner en marcha el procesador al aplicar la tensión.
Adicionalmente, existe el sistema operativo que, en el caso de los controles lógicos
programables, generalmente se halla almacenado en una memoria ROM de sólo
lectura o en una EPROM.
Finalmente, existe el software, que es el programa escrito por el usuario del PLC.
Los programas de usuario se instalan generalmente en la memoria RAM, una
memoria de acceso aleatorio, en donde pueden ser fácilmente modificados.

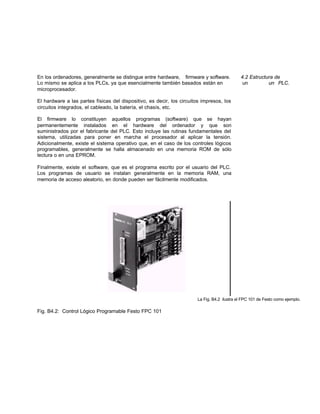

La Fig. B4.2 ilustra el FPC 101 de Festo como ejemplo.
Fig. B4.2: Control Lógico Programable Festo FPC 101

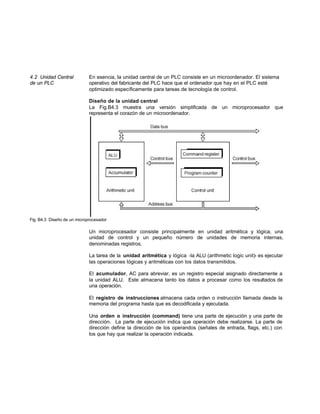

4.2 Unidad Central En esencia, la unidad central de un PLC consiste en un microordenador. El sistema
de un PLC operativo del fabricante del PLC hace que el ordenador que hay en el PLC esté
optimizado específicamente para tareas de tecnología de control.
Diseño de la unidad central
La Fig.B4.3 muestra una versión simplificada de un microprocesador que
representa el corazón de un microordenador.
Fig. B4.3 Diseño de un microprocesador
Un microprocesador consiste principalmente en unidad aritmética y lógica, una
unidad de control y un pequeño número de unidades de memoria internas,
denominadas registros.
La tarea de la unidad aritmética y lógica -la ALU (arithmetic logic unit)- es ejecutar
las operaciones lógicas y aritméticas con los datos transmitidos.
El acumulador, AC para abreviar, es un registro especial asignado directamente a
la unidad ALU. Este almacena tanto los datos a procesar como los resultados de
una operación.
El registro de instrucciones almacena cada orden o instrucción llamada desde la
memoria del programa hasta que es decodificada y ejecutada.
Una orden o instrucción (command) tiene una parte de ejecución y una parte de
dirección. La parte de ejecución indica que operación debe realizarse. La parte de
dirección define la dirección de los operandos (señales de entrada, flags, etc.) con
los que hay que realizar la operación indicada.

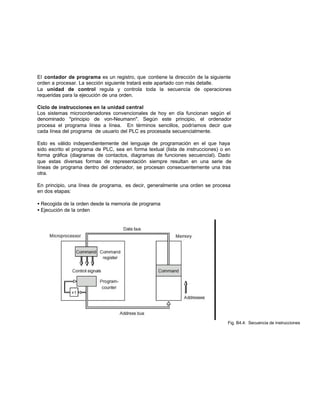

El contador de programa es un registro, que contiene la dirección de la siguiente
orden a procesar. La sección siguiente tratará este apartado con más detalle.
La unidad de control regula y controla toda la secuencia de operaciones
requeridas para la ejecución de una orden.
Ciclo de instrucciones en la unidad central
Los sistemas microordenadores convencionales de hoy en día funcionan según el
denominado "principio de von-Neumann". Según este principio, el ordenador
procesa el programa línea a línea. En términos sencillos, podríamos decir que
cada línea del programa de usuario del PLC es procesada secuencialmente.
Esto es válido independientemente del lenguaje de programación en el que haya
sido escrito el programa de PLC, sea en forma textual (lista de instrucciones) o en
forma gráfica (diagramas de contactos, diagramas de funciones secuencial). Dado
que estas diversas formas de representación siempre resultan en una serie de
líneas de programa dentro del ordenador, se procesan consecuentemente una tras
otra.
En principio, una línea de programa, es decir, generalmente una orden se procesa
en dos etapas:
• Recogida de la orden desde la memoria de programa
• Ejecución de la orden
Fig. B4.4: Secuencia de instrucciones

El contenido del contador de programa es transferido al bus de direcciones. A
continuación, la unidad de control hace que la instrucción en la dirección
especificada de la memoria del programa sea depositada en el bus de datos.
Desde aquí, se lee en el registro de instrucciones. Una vez ha sido decodificada,
la unidad de control genera una secuencia de señales de control para su ejecución.
Durante la ejecución de un programa, las instrucciones se van a buscar
secuencialmente. Para ello se necesita un mecanismo que permita esta
secuencia. Esta tarea se realiza por un simple incrementador, es decir, un
elemento de habilitación de pasos en el contador de programa.
Modo de funcionamiento de un PLC
Los programas para el procesamiento convencional de datos, generalmente se
procesan una sola vez, de arriba abajo y terminan. A diferencia de estos, el
programa de un PLC es procesado continua y cíclicamente.

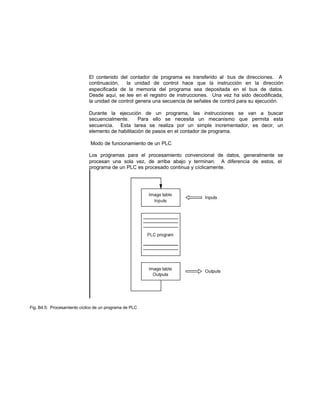

Fig. B4.5: Procesamiento cíclico de un programa de PLC

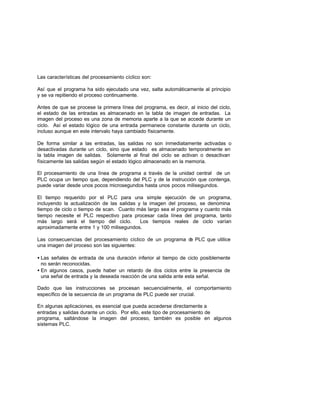

Las características del procesamiento cíclico son:
Así que el programa ha sido ejecutado una vez, salta automáticamente al principio
y se va repitiendo el proceso continuamente.
Antes de que se procese la primera línea del programa, es decir, al inicio del ciclo,
el estado de las entradas es almacenado en la tabla de imagen de entradas. La
imagen del proceso es una zona de memoria aparte a la que se accede durante un
ciclo. Así el estado lógico de una entrada permanece constante durante un ciclo,
incluso aunque en este intervalo haya cambiado físicamente.
De forma similar a las entradas, las salidas no son inmediatamente activadas o
desactivadas durante un ciclo, sino que estado es almacenado temporalmente en
la tabla imagen de salidas. Solamente al final del ciclo se activan o desactivan
físicamente las salidas según el estado lógico almacenado en la memoria.
El procesamiento de una línea de programa a través de la unidad central de un
PLC ocupa un tiempo que, dependiendo del PLC y de la instrucción que contenga,
puede variar desde unos pocos microsegundos hasta unos pocos milisegundos.
El tiempo requerido por el PLC para una simple ejecución de un programa,
incluyendo la actualización de las salidas y la imagen del proceso, se denomina
tiempo de ciclo o tiempo de scan. Cuanto más largo sea el programa y cuanto más
tiempo necesite el PLC respectivo para procesar cada línea del programa, tanto
más largo será el tiempo del ciclo. Los tiempos reales de ciclo varían
aproximadamente entre 1 y 100 milisegundos.
Las consecuencias del procesamiento cíclico de un programa de PLC que utilice
una imagen del proceso son las siguientes:
• Las señales de entrada de una duración inferior al tiempo de ciclo posiblemente
no serán reconocidas.
• En algunos casos, puede haber un retardo de dos ciclos entre la presencia de
una señal de entrada y la deseada reacción de una salida ante esta señal.
Dado que las instrucciones se procesan secuencialmente, el comportamiento
específico de la secuencia de un programa de PLC puede ser crucial.
En algunas aplicaciones, es esencial que pueda accederse directamente a
entradas y salidas durante un ciclo. Por ello, este tipo de procesamiento de
programa, saltándose la imagen del proceso, también es posible en algunos
sistemas PLC.

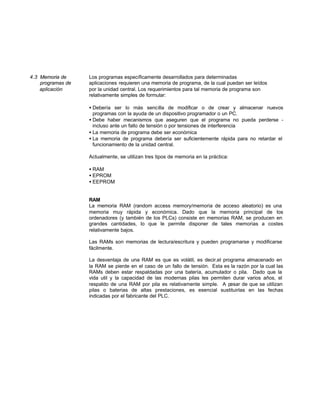

4.3 Memoria de Los programas específicamente desarrollados para determinadas
programas de aplicaciones requieren una memoria de programa, de la cual puedan ser leídos
aplicación por la unidad central. Los requerimientos para tal memoria de programa son
relativamente simples de formular:
• Debería ser lo más sencilla de modificar o de crear y almacenar nuevos
programas con la ayuda de un dispositivo programador o un PC.
• Debe haber mecanismos que aseguren que el programa no pueda perderse -
incluso ante un fallo de tensión o por tensiones de interferencia
• La memoria de programa debe ser económica
• La memoria de programa debería ser suficientemente rápida para no retardar el
funcionamiento de la unidad central.
Actualmente, se utilizan tres tipos de memoria en la práctica:
• RAM
• EPROM
• EEPROM
RAM
La memoria RAM (random access memory/memoria de acceso aleatorio) es una
memoria muy rápida y económica. Dado que la memoria principal de los
ordenadores (y también de los PLCs) consiste en memorias RAM, se producen en
grandes cantidades, lo que le permite disponer de tales memorias a costes
relativamente bajos.
Las RAMs son memorias de lectura/escritura y pueden programarse y modificarse
fácilmente.
La desventaja de una RAM es que es volátil, es decir,el programa almacenado en
la RAM se pierde en el caso de un fallo de tensión. Esta es la razón por la cual las
RAMs deben estar respaldadas por una batería, acumulador o pila. Dado que la
vida util y la capacidad de las modernas pilas les permiten durar varios años, el
respaldo de una RAM por pila es relativamente simple. A pesar de que se utilizan
pilas o baterias de altas prestaciones, es esencial sustituirlas en las fechas
indicadas por el fabricante del PLC.

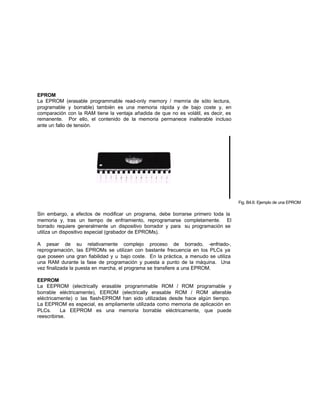

EPROM
La EPROM (erasable programmable read-only memory / memria de sólo lectura,
programable y borrable) también es una memoria rápida y de bajo coste y, en
comparación con la RAM tiene la ventaja añadida de que no es volátil, es decir, es
remanente. Por ello, el contenido de la memoria permanece inalterable incluso
ante un fallo de tensión.
Fig. B4.6: Ejemplo de una EPROM
Sin embargo, a efectos de modificar un programa, debe borrarse primero toda la
memoria y, tras un tiempo de enfriamiento, reprogramarse completamente. El
borrado requiere generalmente un dispositivo borrador y para su programación se
utiliza un dispositivo especial (grabador de EPROMs).
A pesar de su relativamente complejo proceso de borrado, -enfriado-,
reprogramación, las EPROMs se utilizan con bastante frecuencia en los PLCs ya
que poseen una gran fiabilidad y u bajo coste. En la práctica, a menudo se utiliza
una RAM durante la fase de programación y puesta a punto de la máquina. Una
vez finalizada la puesta en marcha, el programa se transfiere a una EPROM.
EEPROM
La EEPROM (electrically erasable programmable ROM / ROM programable y
borrable eléctricamente), EEROM (electrically erasable ROM / ROM alterable
eléctricamente) o las flash-EPROM han sido utilizadas desde hace algún tiempo.
La EEPROM es especial, es ampliamente utilizada como memoria de aplicación en
PLCs. La EEPROM es una memoria borrable eléctricamente, que puede
reescribirse.

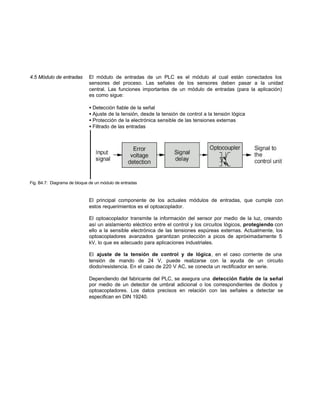

4.5 Módulo de entradas El módulo de entradas de un PLC es el módulo al cual están conectados los
sensores del proceso. Las señales de los sensores deben pasar a la unidad
central. Las funciones importantes de un módulo de entradas (para la aplicación)
es como sigue:
• Detección fiable de la señal
• Ajuste de la tensión, desde la tensión de control a la tensión lógica
• Protección de la electrónica sensible de las tensiones externas
• Filtrado de las entradas
Fig. B4.7: Diagrama de bloque de un módulo de entradas
El principal componente de los actuales módulos de entradas, que cumple con
estos requerimientos es el optoacoplador.
El optoacoplador transmite la información del sensor por medio de la luz, creando
así un aislamiento eléctrico entre el control y los circuitos lógicos, protegiendo con
ello a la sensible electrónica de las tensiones espúreas externas. Actualmente, los
optoacopladores avanzados garantizan protección a picos de apróximadamente 5
kV, lo que es adecuado para aplicaciones industriales.
El ajuste de la tensión de control y de lógica, en el caso corriente de una
tensión de mando de 24 V, puede realizarse con la ayuda de un circuito
diodo/resistencia. En el caso de 220 V AC, se conecta un rectificador en serie.
Dependiendo del fabricante del PLC, se asegura una detección fiable de la señal
por medio de un detector de umbral adicional o los correspondientes de diodos y
optoacopladores. Los datos precisos en relación con las señales a detectar se
especifican en DIN 19240.

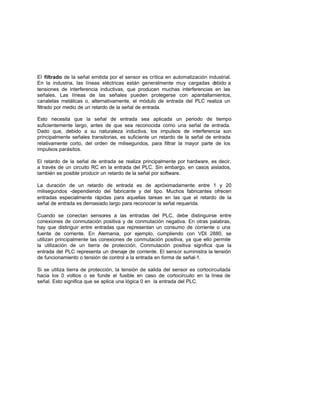

El filtrado de la señal emitida por el sensor es crítica en automatización industrial.
En la industria, las líneas eléctricas están generalmente muy cargadas debido a
tensiones de interferencia inductivas, que producen muchas interferencias en las
señales. Las líneas de las señales pueden protegerse con apantallamientos,
canaletas metálicas o, alternativamente, el módulo de entrada del PLC realiza un
filtrado por medio de un retardo de la señal de entrada.
Esto necesita que la señal de entrada sea aplicada un periodo de tiempo
suficientemente largo, antes de que sea reconocida como una señal de entrada.
Dado que, debido a su naturaleza inductiva, los impulsos de interferencia son
principalmente señales transitorias, es suficiente un retardo de la señal de entrada
relativamente corto, del orden de milisegundos, para filtrar la mayor parte de los
impulsos parásitos.
El retardo de la señal de entrada se realiza principalmente por hardware, es decir,
a través de un circuito RC en la entrada del PLC. Sin embargo, en casos aislados,
también es posible producir un retardo de la señal por software.
La duración de un retardo de entrada es de apróximadamente entre 1 y 20
milisegundos -dependiendo del fabricante y del tipo. Muchos fabricantes ofrecen
entradas especialmente rápidas para aquellas tareas en las que el retardo de la
señal de entrada es demasiado largo para reconocer la señal requerida.
Cuando se conectan sensores a las entradas del PLC, debe distinguirse entre
conexiones de conmutación positiva y de conmutación negativa. En otras palabras,
hay que distinguir entre entradas que representan un consumo de corriente o una
fuente de corriente. En Alemania, por ejemplo, cumpliendo con VDI 2880, se
utilizan principalmente las conexiones de conmutación positiva, ya que ello permite
la utilización de un tierra de protección. Conmutación positiva significa que la
entrada del PLC representa un drenaje de corriente. El sensor suministra la tensión
de funcionamiento o tensión de control a la entrada en forma de señal-1.
Si se utiliza tierra de protección, la tensión de salida del sensor es cortocircuitada
hacia los 0 voltios o se funde el fusible en caso de cortocircuito en la línea de
señal. Esto significa que se aplica una lógica 0 en la entrada del PLC.

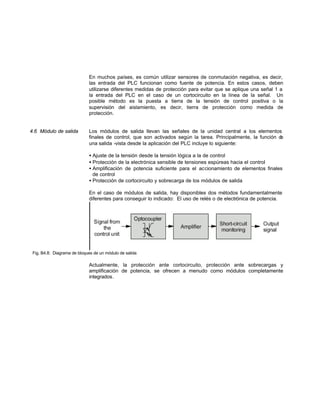

En muchos países, es común utilizar sensores de conmutación negativa, es decir,
las entrada del PLC funcionan como fuente de potencia. En estos casos, deben
utilizarse diferentes medidas de protección para evitar que se aplique una señal 1 a
la entrada del PLC en el caso de un cortocircuito en la línea de la señal. Un
posible método es la puesta a tierra de la tensión de control positiva o la
supervisión del aislamiento, es decir, tierra de protección como medida de
protección.
4.6 Módulo de salida Los módulos de salida llevan las señales de la unidad central a los elementos
finales de control, que son activados según la tarea. Principalmente, la función de
una salida -vista desde la aplicación del PLC incluye lo siguiente:
• Ajuste de la tensión desde la tensión lógica a la de control
• Protección de la electrónica sensible de tensiones espúreas hacia el control
• Amplificación de potencia suficiente para el accionamiento de elementos finales
de control
• Protección de cortocircuito y sobrecarga de los módulos de salida
En el caso de módulos de salida, hay disponibles dos métodos fundamentalmente
diferentes para conseguir lo indicado: El uso de relés o de electrónica de potencia.
Fig. B4.8: Diagrama de bloques de un módulo de salida
Actualmente, la protección ante cortocircuito, protección ante sobrecargas y
amplificación de potencia, se ofrecen a menudo como módulos completamente
integrados.

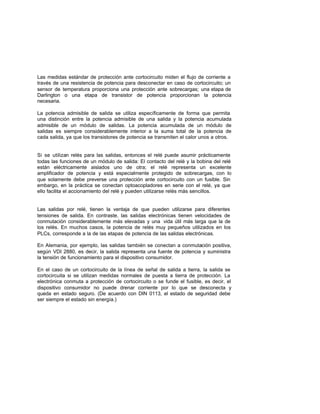

Las medidas estándar de protección ante cortocircuito miden el flujo de corriente a
través de una resistencia de potencia para desconectar en caso de cortocircuito; un
sensor de temperatura proporciona una protección ante sobrecargas; una etapa de
Darlington o una etapa de transistor de potencia proporcionan la potencia
necesaria.
La potencia admisible de salida se utiliza específicamente de forma que permita
una distinción entre la potencia admisible de una salida y la potencia acumulada
admisible de un módulo de salidas. La potencia acumulada de un módulo de
salidas es siempre considerablemente interior a la suma total de la potencia de
cada salida, ya que los transistores de potencia se transmiten el calor unos a otros.
Si se utilizan relés para las salidas, entonces el relé puede asumir prácticamente
todas las funciones de un módulo de salida: El contacto del relé y la bobina del relé
están eléctricamente aislados uno de otra; el relé representa un excelente
amplificador de potencia y está especialmente protegido de sobrecargas, con lo
que solamente debe preverse una protección ante cortocircuito con un fusible. Sin
embargo, en la práctica se conectan optoacopladores en serie con el relé, ya que
ello facilita el accionamiento del relé y pueden utilizarse relés más sencillos.
Las salidas por relé, tienen la ventaja de que pueden utilizarse para diferentes
tensiones de salida. En contraste, las salidas electrónicas tienen velocidades de
conmutación considerablemente más elevadas y una vida útil más larga que la de
los relés. En muchos casos, la potencia de relés muy pequeños utilizados en los
PLCs, corresponde a la de las etapas de potencia de las salidas electrónicas.
En Alemania, por ejemplo, las salidas también se conectan a conmutación positiva,
según VDI 2880, es decir, la salida representa una fuente de potencia y suministra
la tensión de funcionamiento para el dispositivo consumidor.
En el caso de un cortocircuito de la línea de señal de salida a tierra, la salida se
cortocircuita si se utilizan medidas normales de puesta a tierra de protección. La
electrónica conmuta a protección de cortocircuito o se funde el fusible, es decir, el
dispositivo consumidor no puede drenar corriente por lo que se desconecta y
queda en estado seguro. (De acuerdo con DIN 0113, el estado de seguridad debe
ser siempre el estado sin energía.)

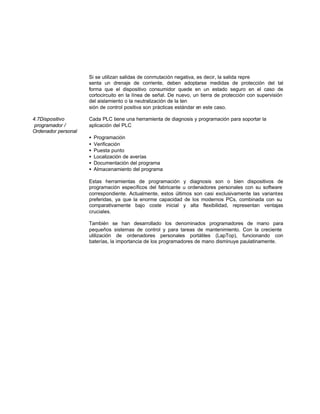

Si se utilizan salidas de conmutación negativa, es decir, la salida repre
senta un drenaje de corriente, deben adoptarse medidas de protección del tal
forma que el dispositivo consumidor quede en un estado seguro en el caso de
cortocircuito en la línea de señal. De nuevo, un tierra de protección con supervisión
del aislamiento o la neutralización de la ten
sión de control positiva son prácticas estándar en este caso.
4.7Dispositivo Cada PLC tiene una herramienta de diagnosis y programación para soportar la
programador / aplicación del PLC
Ordenador personal
• Programación
• Verificación
• Puesta punto
• Localización de averías
• Documentación del programa
• Almacenamiento del programa
Estas herramientas de programación y diagnosis son o bien dispositivos de
programación específicos del fabricante u ordenadores personales con su software
correspondiente. Actualmente, estos últimos son casi exclusivamente las variantes
preferidas, ya que la enorme capacidad de los modernos PCs, combinada con su
comparativamente bajo coste inicial y alta flexibilidad, representan ventajas
cruciales.
También se han desarrollado los denominados programadores de mano para
pequeños sistemas de control y para tareas de mantenimiento. Con la creciente
utilización de ordenadores personales portátiles (LapTop), funcionando con
baterías, la importancia de los programadores de mano disminuye paulatinamente.

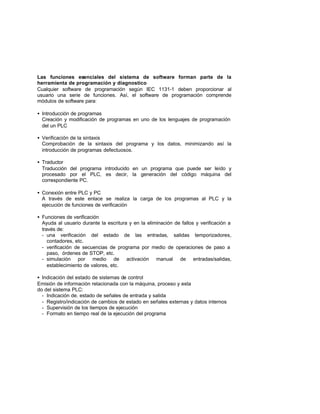

Las funciones esenciales del sistema de software forman parte de la
herramienta de programación y diagnostico
Cualquier software de programación según IEC 1131-1 deben proporcionar al
usuario una serie de funciones. Así, el software de programación comprende
módulos de software para:
• Introducción de programas
Creación y modificación de programas en uno de los lenguajes de programación
del un PLC
• Verificación de la sintaxis
Comprobación de la sintaxis del programa y los datos, minimizando así la
introducción de programas defectuosos.
• Traductor
Traducción del programa introducido en un programa que puede ser leído y
procesado por el PLC, es decir, la generación del código máquina del
correspondiente PC.
• Conexión entre PLC y PC
A través de este enlace se realiza la carga de los programas al PLC y la
ejecución de funciones de verificación
• Funciones de verificación
Ayuda al usuario durante la escritura y en la eliminación de fallos y verificación a
través de:
- una verificación del estado de las entradas, salidas temporizadores,
contadores, etc.
- verificación de secuencias de programa por medio de operaciones de paso a
paso, órdenes de STOP, etc.
- simulación por medio de activación manual de entradas/salidas,
establecimiento de valores, etc.
• Indicación del estado de sistemas de control
Emisión de información relacionada con la máquina, proceso y esta
do del sistema PLC:
- Indicación de. estado de señales de entrada y salida
- Registro/indicación de cambios de estado en señales externas y datos internos
- Supervisión de los tiempos de ejecución
- Formato en tiempo real de la ejecución del programa

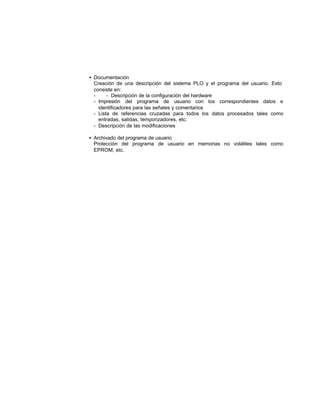

• Documentación
Creación de una descripción del sistema PLO y el programa del usuario. Esto
consiste en:
- - Descripción de la configuración del hardware
- Impresión del programa de usuario con los correspondientes datos e
identificadores para las señales y comentarios
- Lista de referencias cruzadas para todos los datos procesados tales como
entradas, salidas, temporizadores, etc.
- Descripción de las modificaciones
• Archivado del programa de usuario
Protección del programa de usuario en memorias no volátiles tales como
EPROM, etc.

Capítulo 5
Programación de un PLC

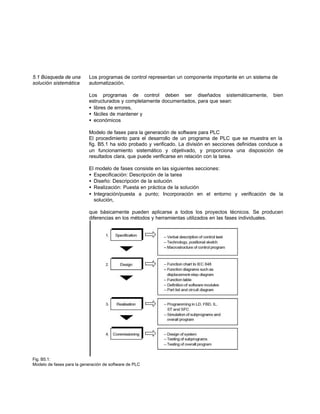

5.1 Búsqueda de una Los programas de control representan un componente importante en un sistema de
solución sistemática automatización.
Los programas de control deben ser diseñados sistemáticamente, bien
estructurados y completamente documentados, para que sean:
• libres de errores,
• fáciles de mantener y
• económicos
Modelo de fases para la generación de software para PLC
El procedimiento para el desarrollo de un programa de PLC que se muestra en la
fig. B5.1 ha sido probado y verificado. La división en secciones definidas conduce a
un funcionamiento sistemático y objetivado, y proporciona una disposición de
resultados clara, que puede verificarse en relación con la tarea.
El modelo de fases consiste en las siguientes secciones:
• Especificación: Descripción de la tarea
• Diseño: Descripción de la solución
• Realización: Puesta en práctica de la solución
• Integración/puesta a punto; Incorporación en el entorno y verificación de la
solución,
que básicamente pueden aplicarse a todos los proyectos técnicos. Se producen
diferencias en los métodos y herramientas utilizados en las fases individuales.
Fig. B5.1:
Modelo de fases para la generación de software de PLC

El modelo de fases puede aplicaras a programas de control de complejidad
diversa; para tareas de control complejas, es absolutamente esencial la utilización
de tales modelos.
Las fases individuales del modelo se describen abajo.
Fase 1: Especificación (Formulación del problema)
En esta fase, se formula una descripción detallada y precisa de la tarea de control.
La descripción específica de la función del sistema de control, formalizada al
máximo, revela cualquier requerimiento conflictivo, especificaciones incompletas o
equivocadas.
Al final de esta fase se dispone de lo siguiente:
• Descripción escrita de la tarea de control
• Estructura/distribución
• Macroestructuración del sistema o proceso y con ello un esbozo de la estructura
de la solución.
Fase 2: Diseño (Forma concreta del concepto de la solución)
Un concepto de solución se desarrolla basándose en las definiciones establecidas
en la fase 1. El método utilizado para describir la solución debe proporcionar un
gráfico y una descripción orientada al proceso, a la función y comportamiento del
sistema de control, y debe ser independiente de la realización técnica.
Estos requerimientos se cumplen con el diagrama de funciones (FGH) según
define DIN 40 719, Parte 6 o IEC 848. Empezando con una representación de una
visión de conjunto del control (esbozo de la estructura de la solución), la solución
puede refinarse paso a paso hasta que se obtenga un nivel de descripción que
contenga todos los detalles de la solución (refinamiento de un esbozo de
estructura).
En el caso de tareas de control complejas, la solución es estructurada, en paralelo
con esto, en módulos de software individuales. Estos módulos de software realizan
las etapas de trabajo del sistema de control. Estos pueden ser funciones
especiales como la realización de un interface para la visualización del proceso, o
sistemas de comunicación, o incluso etapas de trabajo recurrentes
permanentemente.
El diagrama desplazamiento-fase, representa otra forma estándar para la
descripción de sistemas de control aparte del diagrama de funciones según DIN 40
719, Parte 6.

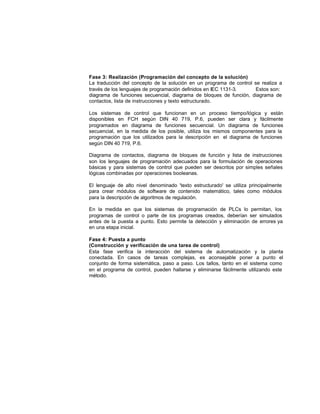

Fase 3: Realización (Programación del concepto de la solución)
La traducción del concepto de la solución en un programa de control se realiza a
través de los lenguajes de programación definidos en IEC 1131-3. Estos son:
diagrama de funciones secuencial, diagrama de bloques de función, diagrama de
contactos, lista de instrucciones y texto estructurado.
Los sistemas de control que funcionan en un proceso tiempo/lógica y están
disponibles en FCH según DIN 40 719, P.6, pueden ser clara y fácilmente
programados en diagrama de funciones secuencial. Un diagrama de funciones
secuencial, en la medida de los posible, utiliza los mismos componentes para la
programación que los utilizados para la descripción en el diagrama de funciones
según DIN 40 719, P.6.
Diagrama de contactos, diagrama de bloques de función y lista de instrucciones
son los lenguajes de programación adecuados para la formulación de operaciones
básicas y para sistemas de control que pueden ser descritos por simples señales
lógicas combinadas por operaciones booleanas.
El lenguaje de alto nivel denominado 'texto estructurado' se utiliza principalmente
para crear módulos de software de contenido matemático, tales como módulos
para la descripción de algoritmos de regulación.
En la medida en que los sistemas de programación de PLCs lo permitan, los
programas de control o parte de los programas creados, deberían ser simulados
antes de la puesta a punto. Esto permite la detección y eliminación de errores ya
en una etapa inicial.
Fase 4: Puesta a punto
(Construcción y verificación de una tarea de control)
Esta fase verifica la interacción del sistema de automatización y la planta
conectada. En casos de tareas complejas, es aconsejable poner a punto el
conjunto de forma sistemática, paso a paso. Los tallos, tanto en el sistema como
en el programa de control, pueden hallarse y eliminarse fácilmente utilizando este
método.

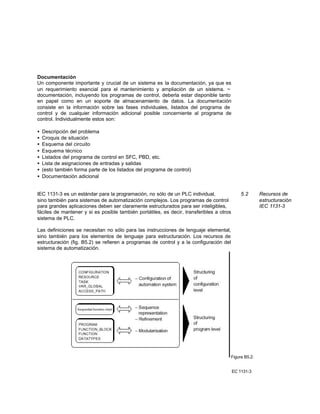

Documentación
Un componente importante y crucial de un sistema es la documentación, ya que es
un requerimiento esencial para el mantenimiento y ampliación de un sistema. ~
documentación, incluyendo los programas de control, deberla estar disponible tanto
en papel como en un soporte de almacenamiento de datos. La documentación
consiste en la información sobre las fases individuales, listados del programa de
control y de cualquier información adicional posible concerniente al programa de
control. Individualmente estos son:
• Descripción del problema
• Croquis de situación
• Esquema del circuito
• Esquema técnico
• Listados del programa de control en SFC, PBD, etc.
• Lista de asignaciones de entradas y salidas
• (esto también forma parte de los listados del programa de control)
• Documentación adicional
IEC 1131-3 es un estándar para la programación, no sólo de un PLC individual, 5.2 Recursos de
sino también para sistemas de automatización complejos. Los programas de control estructuración
para grandes aplicaciones deben ser claramente estructurados para ser inteligibles, IEC 1131-3
fáciles de mantener y si es posible también portátiles, es decir, transferibles a otros
sistema de PLC.
Las definiciones se necesitan no sólo para las instrucciones de lenguaje elemental,
sino también para los elementos de lenguaje para estructuración. Los recursos de
estructuración (fig. B5.2) se refieren a programas de control y a la configuración del
sistema de automatización.
Figura B5.2:
EC 1131-3

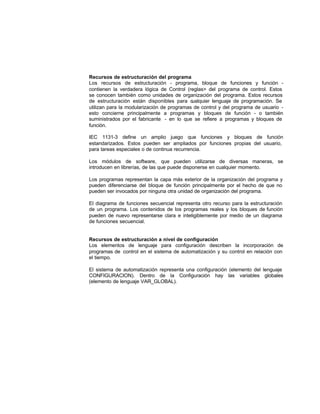

Recursos de estructuración del programa
Los recursos de estructuración - programa, bloque de funciones y función -
contienen la verdadera lógica de Control (reglas> del programa de control. Estos
se conocen también como unidades de organización del programa. Estos recursos
de estructuración están disponibles para cualquier lenguaje de programación. Se
utilizan para la modularización de programas de control y del programa de usuario -
esto concierne principalmente a programas y bloques de función - o también
suministrados por el fabricante - en lo que se refiere a programas y bloques de
función.
IEC 1131-3 define un amplio juego que funciones y bloques de función
estandarizados. Estos pueden ser ampliados por funciones propias del usuario,
para tareas especiales o de continua recurrencia.
Los módulos de software, que pueden utilizarse de diversas maneras, se
introducen en librerías, de las que puede disponerse en cualquier momento.
Los programas representan la capa más exterior de la organización del programa y
pueden diferenciarse del bloque de función principalmente por el hecho de que no
pueden ser invocados por ninguna otra unidad de organización del programa.
El diagrama de funciones secuencial representa otro recurso para la estructuración
de un programa. Los contenidos de los programas reales y los bloques de función
pueden de nuevo representarse clara e inteligiblemente por medio de un diagrama
de funciones secuencial.
Recursos de estructuración a nivel de configuración
Los elementos de lenguaje para configuración describen la incorporación de
programas de control en el sistema de automatización y su control en relación con
el tiempo.
El sistema de automatización representa una configuración (elemento del lenguaje
CONFIGURACION). Dentro de la Configuración hay las variables globales
(elemento de lenguaje VAR_GLOBAL).

Un recurso (elemento de lenguaje RECURSO) corresponde al procesador de un
sistema multiprocesador, al cual se asignan uno o varios programas. Además,
comprende elementos de control, que incluyen el control de programas en relación
con el tiempo. Este elemento de control es una tarea (elemento de lenguaje
TAREA). El elemento de control Tarea define si un programa debe procesarse
cíclicamente o sólo una vez, disparado por un evento específico. Los programas
que no están específicamente enlazados a una tarea son procesados cíclicamente
en segundo plano y con la prioridad mas baja.

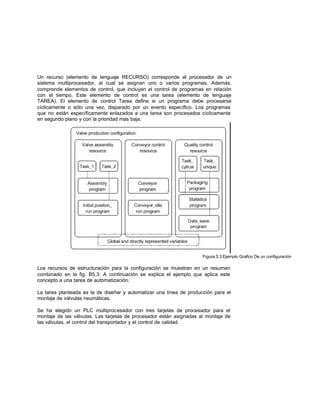

Figura 5.3:Ejemplo Grafico De un configuración
Los recursos de estructuración para la configuración se muestran en un resumen
combinado en la fig. B5.3. A continuación se explica el ejemplo que aplica este
concepto a una tarea de automatización.
La tarea planteada es la de diseñar y automatizar una línea de producción para el
montaje de válvulas neumáticas.
Se ha elegido un PLC multiprocesador con tres tarjetas de procesador para el
montaje de las válvulas. Las tarjetas de procesador están asignadas al montaje de
las válvulas, el control del transportador y el control de calidad.

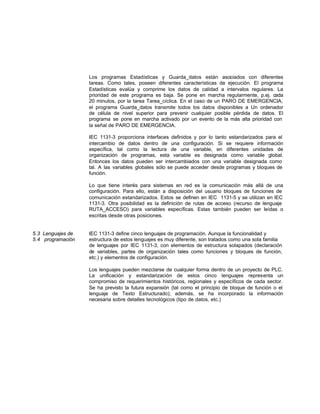

Los programas Estadísticas y Guarda_datos están asociados con diferentes
tareas. Como tales, poseen diferentes características de ejecución. El programa
Estadísticas evalúa y comprime los datos de calidad a intervalos regulares. La
prioridad de este programa es baja. Se pone en marcha regularmente, p.ej. cada
20 minutos, por la tarea Tarea_cíclica. En el caso de un PARO DE EMERGENCIA,
el programa Guarda_datos transmite todos los datos disponibles a Un ordenador
de célula de nivel superior para prevenir cualquier posible pérdida de datos. El
programa se pone en marcha activado por un evento de la más alta prioridad con
la señal de PARO DE EMERGENCIA.
IEC 1131-3 proporciona interfaces definidos y por lo tanto estandarizados para el
intercambio de datos dentro de una configuración. Si se requiere información
específica, tal como la lectura de una variable, en diferentes unidades de
organización de programas, esta variable es designada como variable global.
Entonces los datos pueden ser intercambiados con una variable designada como
tal. A las variables globales sólo se puede acceder desde programas y bloques de
función.
Lo que tiene interés para sistemas en red es la comunicación más allá de una
configuración. Para ello, están a disposición del usuario bloques de funciones de
comunicación estandarizados. Estos se definen en IEC 1131-5 y se utilizan en lEC
1131-3. Otra posibilidad es la definición de rutas de acceso (recurso de lenguaje
RUTA_ACCESO) para variables específicas. Estas también pueden ser leídas o
escritas desde otras posiciones.
5.3 Lenguajes de IEC 1131-3 define cinco lenguajes de programación. Aunque la funcionalidad y
5.4 programación estructura de estos lenguajes es muy diferente, son tratados como una sola familia
de lenguajes por IEC 1131-3, con elementos de estructura solapados (declaración
de variables, partes de organización tales como funciones y bloques de función,
etc.) y elementos de configuración.
Los lenguajes pueden mezclarse de cualquier forma dentro de un proyecto de PLC.
La unificación y estandarización de estos cinco lenguajes representa un
compromiso de requerimientos históricos, regionales y específicos de cada sector.
Se ha previsto la futura expansión (tal como el principio de bloque de función o el
lenguaje de Texto Estructurado); además, se ha incorporado la información
necesaria sobre detalles tecnológicos (tipo de datos, etc.)

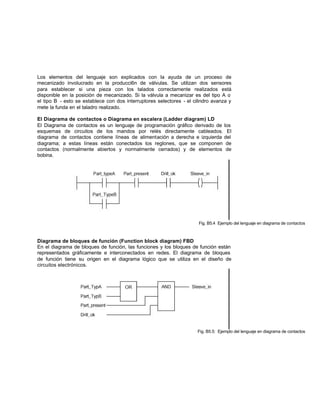

Los elementos del lenguaje son explicados con la ayuda de un proceso de
mecanizado involucrado en la producci6n de válvulas. Se utilizan dos sensores
para establecer si una pieza con los talados correctamente realizados está
disponible en la posición de mecanizado. Si la válvula a mecanizar es del tipo A o
el tipo B - esto se establece con dos interruptores selectores - el cilindro avanza y
mete la funda en el taladro realizado.
El Diagrama de contactos o Diagrama en escalera (Ladder diagram) LD
El Diagrama de contactos es un lenguaje de programación gráfico derivado de los
esquemas de circuitos de los mandos por relés directamente cableados. El
diagrama de contactos contiene líneas de alimentación a derecha e izquierda del
diagrama; a estas líneas están conectados los reglones, que se componen de
contactos (normalmente abiertos y normalmente cerrados) y de elementos de
bobina.
Fig. B5.4 Ejemplo del lenguaje en diagrama de contactos
Diagrama de bloques de función (Function block diagram) FBD
En el diagrama de bloques de función, las funciones y los bloques de función están
representados gráficamente e interconectados en redes. El diagrama de bloques
de función tiene su origen en el diagrama lógico que se utiliza en el diseño de
circuitos electrónicos.
Fig. B5.5: Ejemplo del lenguaje en diagrama de contactos

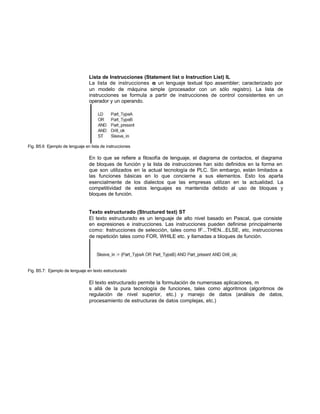

Lista de Instrucciones (Statement list o Instruction List) IL
La lista de instrucciones es un lenguaje textual tipo assembler; caracterizado por
un modelo de máquina simple (procesador con un sólo registro). La lista de
instrucciones se formula a partir de instrucciones de control consistentes en un
operador y un operando.
Fig. B5.6 Ejemplo de lenguaje en lista de instrucciones
En lo que se refiere a filosofía de lenguaje, el diagrama de contactos, el diagrama
de bloques de función y la lista de instrucciones han sido definidos en la forma en
que son utilizados en la actual tecnología de PLC. Sin embargo, están limitados a
las funciones básicas en lo que concierne a sus elementos. Esto los aparta
esencialmente de los dialectos que las empresas utilizan en la actualidad. La
competitividad de estos lenguajes es mantenida debido al uso de bloques y
bloques de función.
Texto estructurado (Structured text) ST
El texto estructurado es un lenguaje de alto nivel basado en Pascal, que consiste
en expresiones e instrucciones. Las instrucciones pueden definirse principalmente
como: Instrucciones de selección, tales como IF...THEN...ELSE, etc, instrucciones
de repetición tales como FOR, WHILE etc. y llamadas a bloques de función.
Fig. B5.7: Ejemplo de lenguaje en texto estructurado
El texto estructurado permite la formulación de numerosas aplicaciones, m
s allá de la pura tecnología de funciones, tales como algoritmos (algoritmos de
regulación de nivel superior, etc.) y manejo de datos (análisis de datos,
procesamiento de estructuras de datos complejas, etc.)

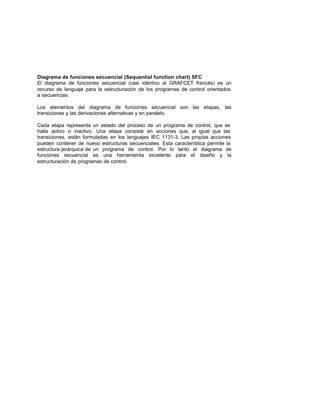

Diagrama de funciones secuencial (Sequential function chart) SFC
El diagrama de funciones secuencial (casi idéntico al GRAFCET francés) es un
recurso de lenguaje para la estructuración de los programas de control orientados
a secuencias.
Los elementos del diagrama de funciones secuencial son las etapas, las
transiciones y las derivaciones alternativas y en paralelo.
Cada etapa representa un estado del proceso de un programa de control, que se
halla activo o inactivo. Una etapa consiste en acciones que, al igual que las
transiciones, están formuladas en los lenguajes IEC 1131-3. Las propias acciones
pueden contener de nuevo estructuras secuenciales. Esta característica permite la
estructura jerárquica de un programa de control. Por lo tanto el diagrama de
funciones secuencial es una herramienta excelente para el diseño y la
estructuración de programas de control.

Capítulo 6
Elementos comunes de los
lenguajes de programación

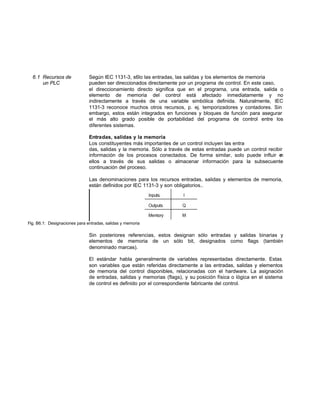

6.1 Recursos de Según IEC 1131-3, s6lo las entradas, las salidas y los elementos de memoria
un PLC pueden ser direccionados directamente por un programa de control. En este caso,
el direccionamiento directo significa que en el programa, una entrada, salida o
elemento de memoria del control está afectado inmediatamente y no
indirectamente a través de una variable simbólica definida. Naturalmente, IEC
1131-3 reconoce muchos otros recursos, p. ej. temporizadores y contadores. Sin
embargo, estos están integrados en funciones y bloques de función para asegurar
el más alto grado posible de portabilidad del programa de control entre los
diferentes sistemas.
Entradas, salidas y la memoria
Los constituyentes más importantes de un control incluyen las entra
das, salidas y la memoria. Sólo a través de estas entradas puede un control recibir
información de los procesos conectados. De forma similar, solo puede influir en
ellos a través de sus salidas o almacenar información para la subsecuente
continuación del proceso.
Las denominaciones para los recursos entradas, salidas y elementos de memoria,
están definidos por IEC 1131-3 y son obligatorios..
Fig. B6.1: Designaciones para entradas, salidas y memoria
Sin posteriores referencias, estos designan sólo entradas y salidas binarias y
elementos de memoria de un sólo bit, designados como flags (también
denominado marcas).
El estándar habla generalmente de variables representadas directamente. Estas
son variables que están referidas directamente a las entradas, salidas y elementos
de memoria del control disponibles, relacionadas con el hardware. La asignación
de entradas, salidas y memorias (flags), y su posición física o lógica en el sistema
de control es definido por el correspondiente fabricante del control.

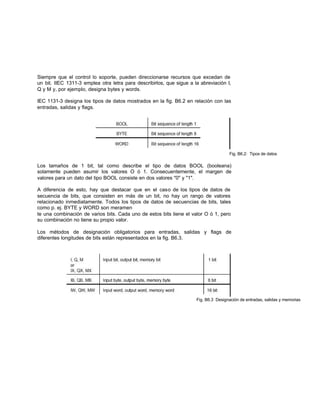

Siempre que el control lo soporte, pueden direccionarse recursos que excedan de
un bit. IIEC 1311-3 emplea otra letra para describirlos, que sigue a la abreviación I,
Q y M y, por ejemplo, designa bytes y words.
IEC 1131-3 designa los tipos de datos mostrados en la fig. B6.2 en relación con las
entradas, salidas y flags.
Fig. B6.2: Tipos de datos
Los tamaños de 1 bit, tal como describe el tipo de datos BOOL (booleana)
solamente pueden asumir los valores O ó 1. Consecuentemente, el margen de
valores para un dato del tipo BOOL consiste en dos valores "0" y "1".
A diferencia de esto, hay que destacar que en el caso de los tipos de datos de
secuencia de bits, que consisten en más de un bit, no hay un rango de valores
relacionado inmediatamente. Todos los tipos de datos de secuencias de bits, tales
como p. ej. BYTE y WORD son meramen
te una combinación de varios bits. Cada uno de estos bits tiene el valor O ó 1, pero
su combinación no tiene su propio valor.
Los métodos de designación obligatorios para entradas, salidas y flags de
diferentes longitudes de bits están representados en la fig. B6.3.
Fig. B6.3 Designación de entradas, salidas y memorias

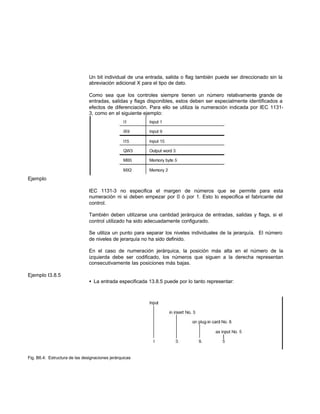

Un bit individual de una entrada, salida o flag también puede ser direccionado sin la
abreviación adicional X para el tipo de dato.
Como sea que los controles siempre tienen un número relativamente grande de
entradas, salidas y flags disponibles, estos deben ser especialmente identificados a
efectos de diferenciación. Para ello se utiliza la numeración indicada por IEC 1131-
3, como en el siguiente ejemplo:
Ejemplo
IEC 1131-3 no especifica el margen de números que se permite para esta
numeración ni si deben empezar por 0 ó por 1. Esto lo especifica el fabricante del
control.
También deben utilizarse una cantidad jerárquica de entradas, salidas y flags, si el
control utilizado ha sido adecuadamente configurado.
Se utiliza un punto para separar los niveles individuales de la jerarquía. El número
de niveles de jerarquía no ha sido definido.
En el caso de numeración jerárquica, la posición más alta en el número de la
izquierda debe ser codificado, los números que siguen a la derecha representan
consecutivamente las posiciones más bajas.
Ejemplo I3.8.5
• La entrada especificada 13.8.5 puede por lo tanto representar:
Fig. B6.4: Estructura de las designaciones jerárquicas

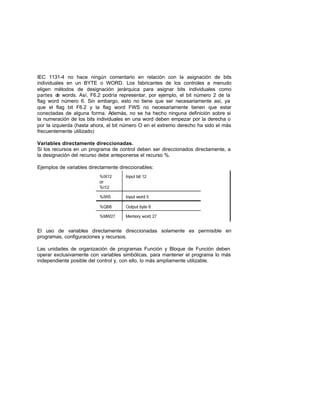

IEC 1131-4 no hace ningún comentario en relación con la asignación de bits
individuales en un BYTE o WORD. Los fabricantes de los controles a menudo
eligen métodos de designación jerárquica para asignar bits individuales como
partes de words. Así, F6.2 podría representar, por ejemplo, el bit número 2 de la
flag word número 6. Sin embargo, esto no tiene que ser necesariamente así, ya
que el flag bit F6.2 y la flag word FWS no necesariamente tienen que estar
conectadas de alguna forma. Además, no se ha hecho ninguna definición sobre si
la numeración de los bits individuales en una word deben empezar por la derecha o
por la izquierda (hasta ahora, el bit número O en el extremo derecho ha sido el más
frecuentemente utilizado)
Variables directamente direccionadas.
Si los recursos en un programa de control deben ser direccionados directamente, a
la designación del recurso debe anteponerse el recurso %.
Ejemplos de variables directamente direccionables:
El uso de variables directamente direccionadas solamente es permisible en
programas, configuraciones y recursos.
Las unidades de organización de programas Función y Bloque de Función deben
operar exclusivamente con variables simbólicas, para mantener el programa lo más
independiente posible del control y, con ello, lo más ampliamente utilizable.

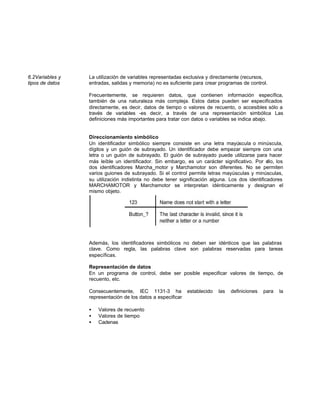

6.2Variables y La utilización de variables representadas exclusiva y directamente (recursos,
tipos de datos entradas, salidas y memoria) no es suficiente para crear programas de control.
Frecuentemente, se requieren datos, que contienen información específica,
también de una naturaleza más compleja. Estos datos pueden ser especificados
directamente, es decir, datos de tiempo o valores de recuento, o accesibles sólo a
través de variables -es decir, a través de una representación simbólica Las
definiciones más importantes para tratar con datos o variables se indica abajo.
Direccionamiento simbólico
Un identificador simbólico siempre consiste en una letra mayúscula o minúscula,
dígitos y un guión de subrayado. Un identificador debe empezar siempre con una
letra o un guión de subrayado. El guión de subrayado puede utilizarse para hacer
más leíble un identificador. Sin embargo, es un carácter significativo. Por ello, los
dos identificadores Marcha_motor y Marchamotor son diferentes. No se permiten
varios guiones de subrayado. Si el control permite letras mayúsculas y minúsculas,
su utilización indistinta no debe tener significación alguna. Los dos identificadores
MARCHAMOTOR y Marchamotor se interpretan idénticamente y designan el
mismo objeto.
Además, los identificadores simbólicos no deben ser idénticos que las palabras
clave. Como regla, las palabras clave son palabras reservadas para tareas
específicas.
Representación de datos
En un programa de control, debe ser posible especificar valores de tiempo, de
recuento, etc.
Consecuentemente, IEC 1131-3 ha establecido las definiciones para la
representación de los datos a especificar
• Valores de recuento
• Valores de tiempo
• Cadenas

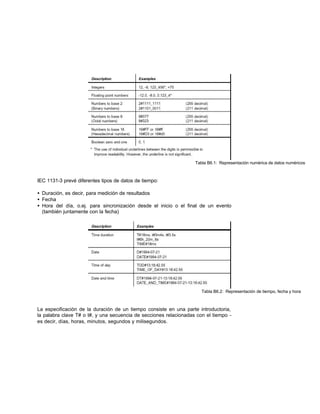

Tabla B6.1: Representación numérica de datos numéricos
IEC 1131-3 prevé diferentes tipos de datos de tiempo:
• Duración, es decir, para medición de resultados
• Fecha
• Hora del día, o.ej. para sincronización desde el inicio o el final de un evento
(también juntamente con la fecha)
Tabla B6.2: Representación de tiempo, fecha y hora
La especificación de la duración de un tiempo consiste en una parte introductoria,
la palabra clave T# o t#, y una secuencia de secciones relacionadas con el tiempo -
es decir, días, horas, minutos, segundos y milisegundos.

Abreviaciones para datos de tiempo:
También pueden utilizarse mayúsculas en lugar de minúsculas y guiones de
subrayado para mejorar la lectura del dato.
También IEC 1131-3 ha especificado un formato fijo para la indicación de una
fecha, hora del día o una combinación de ambos. Cada especificación empieza con
una palabra clave; la información real se representa como se muestra en la tabla
86.2.
Otro método importante de representación de lechas es el uso de una secuencia
de caracteres también conocida como cadena, que puede ser requerida para el
intercambio de información, es decir, entre diferentes controles, con otros
componentes de un sistema de automatización o también para la programación de
textos para visualización en el control y en dispositivos de visualización.
Una cadena consiste en ninguno o varios caracteres, que empiezan y terminan con
una coma volada.
Ejemplo

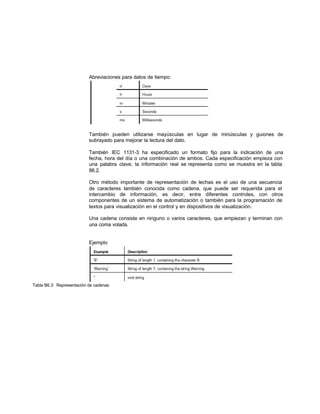

Tabla B6.3: Representación de cadenas

Tipos de datos
IEC 1131-3 define un gran número de tipos de datos para diferentes tareas. Uno de
estos tipos de datos, BOOL, ya ha sido mencionado. Una variable del tipo BOOL
asume el valor 0 ó bien el valor 1.
Tabla B6.4: Un número de tipos de datos elementales
Otros dos importantes tipos de datos, denominados INT e UINT definen números
enteros. Las variables del tipo de datos INT (integer/entero) permiten valores
numéricos de -32 768 hasta +32 767. El margen de valores del tipo de dato INT
cubre tanto valores negativos como positivos. Las variables del tipo UNIT
(unsigned integer/entero sin signo) sólo permiten valores positivos. El margen de
valores para las UINT va desde O a 65 535. SINT (short integer/entero corto) y
DINT (double integer/entero doble) son tipos de datos adicionales que definen
números enteros. Sin embargo, estos tienen un margen de valores inferior o
superior que el tipo de datos INT. El tipo de datos REAL contiene números en
coma flotante. Estos son números que pueden contener lugares tras la coma, tales
como el 3,24 ó -1,5. El tipo de datos TIME se utiliza para especificar el tiempo, y
puede contener una duración de tiempo como por ejemplo: 2 minutos y 30
segundos.

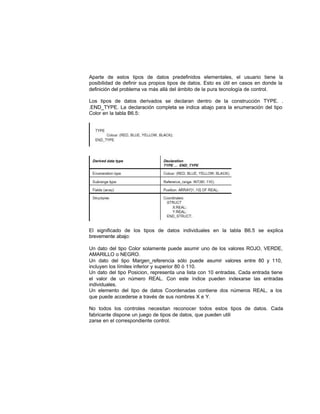

Aparte de estos tipos de datos predefinidos elementales, el usuario tiene la
posibilidad de definir sus propios tipos de datos. Esto es útil en casos en donde la
definición del problema va más allá del ámbito de la pura tecnología de control.
Los tipos de datos derivados se declaran dentro de la construcción TYPE. .
.END_TYPE. La declaración completa se indica abajo para la enumeración del tipo
Color en la tabla B6.5:
El significado de los tipos de datos individuales en la tabla B6.5 se explica
brevemente abajo:
Un dato del tipo Color solamente puede asumir uno de los valores ROJO, VERDE,
AMARILLO o NEGRO.
Un dato del tipo Margen_referencia sólo puede asumir valores entre 80 y 110,
incluyen los límites inferior y superior 80 ó 110.
Un dato del tipo Posicion, representa una lista con 10 entradas. Cada entrada tiene
el valor de un número REAL. Con este índice pueden indexarse las entradas
individuales.
Un elemento del tipo de datos Coordenadas contiene dos números REAL, a los
que puede accederse a través de sus nombres X e Y.
No todos los controles necesitan reconocer todos estos tipos de datos. Cada
fabricante dispone un juego de tipos de datos, que pueden utili
zarse en el correspondiente control.

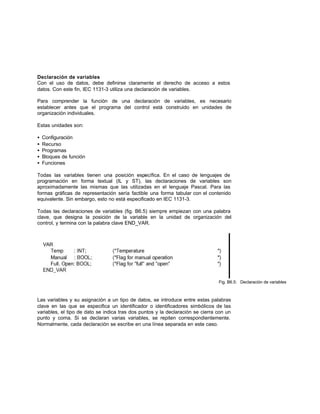

Declaración de variables
Con el uso de datos, debe definirse claramente el derecho de acceso a estos
datos. Con este fin, IEC 1131-3 utiliza una declaración de variables.
Para comprender la función de una declaración de variables, es necesario
establecer antes que el programa del control está construido en unidades de
organización individuales.
Estas unidades son:
• Configuración
• Recurso
• Programas
• Bloques de función
• Funciones
Todas las variables tienen una posición específica. En el caso de lenguajes de
programación en forma textual (IL y ST), las declaraciones de variables son
aproximadamente las mismas que las utilizadas en el lenguaje Pascal. Para las
formas gráficas de representación sería factible una forma tabular con el contenido
equivalente. Sin embargo, esto no está especificado en IEC 1131-3.
Todas las declaraciones de variables (fig. B6.5) siempre empiezan con una palabra
clave, que designa la posición de la variable en la unidad de organización del
control, y termina con la palabra clave END_VAR.
Fig. B6.5: Declaración de variables
Las variables y su asignación a un tipo de datos, se introduce entre estas palabras
clave en las que se especifica un identificador o identificadores simbólicos de las
variables, el tipo de dato se indica tras dos puntos y la declaración se cierra con un
punto y coma. Si se declaran varias variables, se repiten correspondientemente.
Normalmente, cada declaración se escribe en una línea separada en este caso.

IEC 1131-3 distingue entre seis tipos diferentes de acceso a las variables. Cada
tipo tiene una palabra clave, que introduce la declaración de la variable.

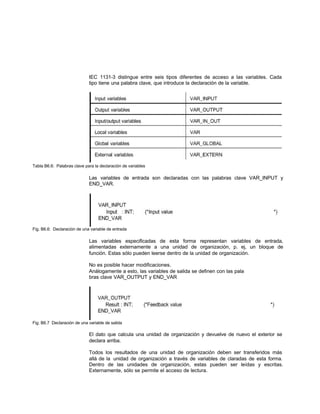

Tabla B6.6: Palabras clave para la declaración de variables
Las variables de entrada son declaradas con las palabras clave VAR_INPUT y
END_VAR.
Fig. B6.6: Declaración de una variable de entrada
Las variables especificadas de esta forma representan variables de entrada,
alimentadas externamente a una unidad de organización, p. ej, un bloque de
función. Estas sólo pueden leerse dentro de la unidad de organización.
No es posible hacer modificaciones.
Análogamente a esto, las variables de salida se definen con las pala
bras clave VAR_OUTPUT y END_VAR
Fig. B6.7 Declaración de una variable de salida
El dato que calcula una unidad de organización y devuelve de nuevo el exterior se
declara arriba.
Todos los resultados de una unidad de organización deben ser transferidos más
allá de la unidad de organización a través de variables de claradas de esta forma.
Dentro de las unidades de organización, estas pueden ser leídas y escritas.
Externamente, sólo se permite el acceso de lectura.

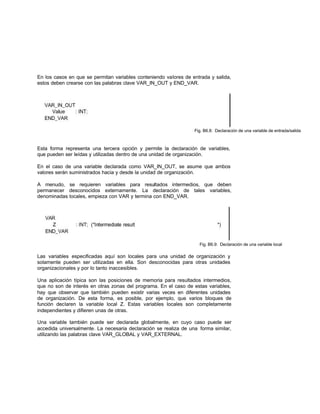

En los casos en que se permitan variables conteniendo valores de entrada y salida,
estos deben crearse con las palabras clave VAR_IN_OUT y END_VAR.
Fig. B6.8: Declaración de una variable de entrada/salida
Esta forma representa una tercera opción y permite la declaración de variables,
que pueden ser leídas y utilizadas dentro de una unidad de organización.
En el caso de una variable declarada como VAR_IN_OUT, se asume que ambos
valores serán suministrados hacia y desde la unidad de organización.
A menudo, se requieren variables para resultados intermedios, que deben
permanecer desconocidos externamente. La declaración de tales variables,
denominadas locales, empieza con VAR y termina con END_VAR.
Fig. B6.9: Declaración de una variable local
Las variables especificadas aquí son locales para una unidad de organización y
solamente pueden ser utilizadas en ella. Son desconocidas para otras unidades
organizacionales y por lo tanto inaccesibles.
Una aplicación típica son las posiciones de memoria para resultados intermedios,
que no son de interés en otras zonas del programa. En el caso de estas variables,
hay que observar que también pueden existir varias veces en diferentes unidades
de organización. De esta forma, es posible, por ejemplo, que varios bloques de
función declaren la variable local Z. Estas variables locales son completamente
independientes y difieren unas de otras.
Una variable también puede ser declarada globalmente, en cuyo caso puede ser
accedida universalmente. La necesaria declaración se realiza de una forma similar,
utilizando las palabras clave VAR_GLOBAL y VAR_EXTERNAL.

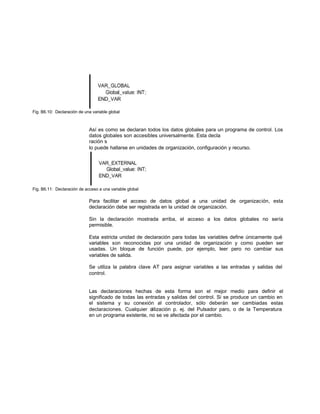

Fig. B6.10: Declaración de una variable global
Así es como se declaran todos los datos globales para un programa de control. Los
datos globales son accesibles universalmente. Esta decla
ración s
lo puede hallarse en unidades de organización, configuración y recurso.
Fig. B6.11: Declaración de acceso a una variable global
Para facilitar el acceso de datos global a una unidad de organización, esta
declaración debe ser registrada en la unidad de organización.
Sin la declaración mostrada arriba, el acceso a los datos globales no sería
permisible.
Esta estricta unidad de declaración para todas las variables define únicamente qué
variables son reconocidas por una unidad de organización y como pueden ser
usadas. Un bloque de función puede, por ejemplo, leer pero no cambiar sus
variables de salida.
Se utiliza la palabra clave AT para asignar variables a las entradas y salidas del
control.
Las declaraciones hechas de esta forma son el mejor medio para definir el
significado de todas las entradas y salidas del control. Si se produce un cambio en
el sistema y su conexión al controlador, sólo deberán ser cambiadas estas
declaraciones. Cualquier utilización p. ej. del Pulsador paro, o de la Temperatura
en un programa existente, no se ve afectada por el cambio.

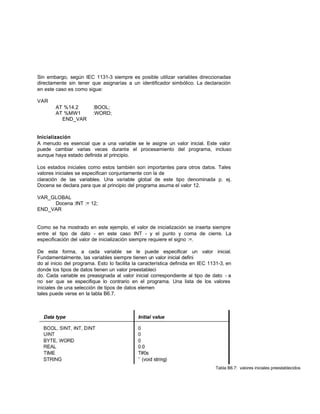

Sin embargo, según IEC 1131-3 siempre es posible utilizar variables direccionadas
directamente sin tener que asignarías a un identificador simbólico. La declaración
en este caso es como sigue:
VAR
AT %14.2 :BOOL;
AT %MW1 :WORD;
END_VAR
Inicialización
A menudo es esencial que a una variable se le asigne un valor inicial. Este valor
puede cambiar varias veces durante el procesamiento del programa, incluso
aunque haya estado definida al principio.
Los estados iniciales como estos también son importantes para otros datos. Tales
valores iniciales se especifican conjuntamente con la de
claración de las variables. Una variable global de este tipo denominada p. ej.
Docena se declara para que al principio del programa asuma el valor 12.
VAR_GLOBAL
Docena :INT := 12;
END_VAR
Como se ha mostrado en este ejemplo, el valor de inicialización se inserta siempre
entre el tipo de dato - en este caso INT - y el punto y coma de cierre. La
especificación del valor de inicialización siempre requiere el signo :=.
De esta forma, a cada variable se le puede especificar un valor inicial.
Fundamentalmente, las variables siempre tienen un valor inicial defini
do al inicio del programa. Esto lo facilita la característica definida en IEC 1131-3, en
donde los tipos de datos tienen un valor preestableci
do. Cada variable es preasignada al valor inicial correspondiente al tipo de dato - a
no ser que se especifique lo contrario en el programa. Una lista de los valores
iniciales de una selección de tipos de datos elemen
tales puede verse en la tabla B6.7.
Tabla B6.7: valores iniciales preestablecidos

6.3Programa El programa para un control está dividido en unidades de organización individuales,
que son como sigue en el nivel de programación:
• Programas
• Bloques de función
• Funciones
Estas unidades de organización de programa están disponibles en to
dos los lenguajes de programación
IEC 1131-3 define una amplia gama de funciones estandarizadas y bloques de
función para tareas de control típicas. Aparte de estas funciones especificadas y
bloques de función, IEC 1131-3 permite la definición de sus propias funciones y
bloques de función. Los fabricantes o los usuarios pueden así crear módulos de
software hechos a su medida para determinadas aplicaciones.
Funciones
Las funciones son módulos de software que, cuando se les invoca, proporcionan
exactamente un resultado (elemento de datos). Esta es la razón por la que en un
lenguaje textual, la invocación de una función puede ser utilizada como un
operando en una expresión.
Las funciones no pueden contener información de estado. Esto significa que la
invocación de una función con los mismos argumentos (parámetros de entrada)
deben proporcionar el mismo resultado.
La suma de valores enteros INT o la función lógica OR con ejemplos de funciones.
Las funciones y su invocación puede representarse gráficamente o en forma de
texto.

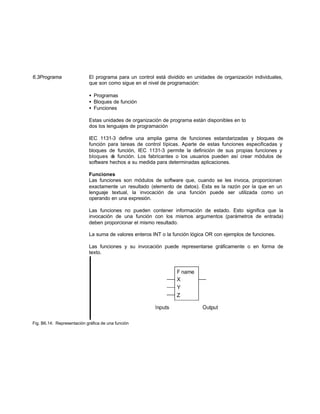

Fig. B6.14: Representación gráfica de una función

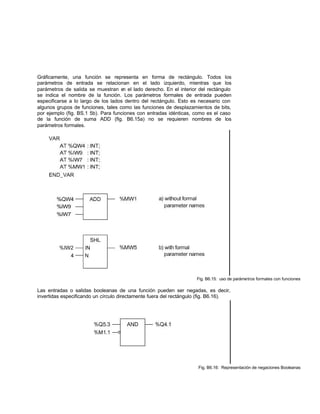

Gráficamente, una función se representa en forma de rectángulo. Todos los
parámetros de entrada se relacionan en el lado izquierdo, mientras que los
parámetros de salida se muestran en el lado derecho. En el interior del rectángulo
se indica el nombre de la función. Los parámetros formales de entrada pueden
especificarse a lo largo de los lados dentro del rectángulo. Esto es necesario con
algunos grupos de funciones, tales como las funciones de desplazamientos de bits,
por ejemplo (fig. BS.1 5b). Para funciones con entradas idénticas, como es el caso
de la función de suma ADD (fig. B6.15a) no se requieren nombres de los
parámetros formales.
Fig. B6.15: uso de parámetros formales con funciones
Las entradas o salidas booleanas de una función pueden ser negadas, es decir,
invertidas especificando un círculo directamente fuera del rectángulo (fig. B6.16).
Fig. B6.16: Representación de negaciones Booleanas

Si se invoca una función, deben conectarse sus entradas y la salida de la función.
La función suma ADD ilustrada en la fig. B6.1 6 procesa valores enteros INT, por lo
cual, las variables direccionadas directamente tales como %QW4 etc. están
declaradas como variables de tipo de dato INT. De la misma forma, la función ADD
podría aplicarse a valores del tipo SINT o REAL.
Las funciones como estas, que funcionan para entrar parámetros de tipos de datos
diferentes, se denominan en IEC 1131-3 como funcio
nes sobrecargadas, independientes del tipo. La Fig. B6.17 ilustra las características
de una función sobrecargada utilizando el ejemplo de una función ADD.

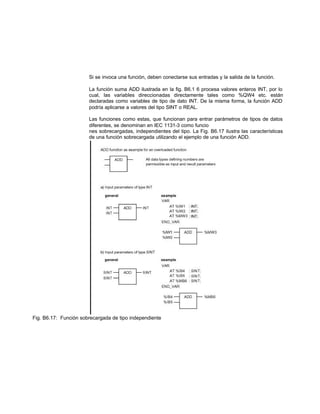

Fig. B6.17: Función sobrecargada de tipo independiente

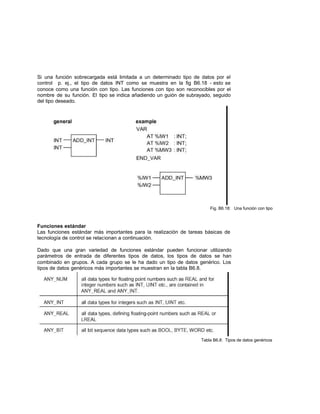

Si una función sobrecargada está limitada a un determinado tipo de datos por el
control p. ej., el tipo de datos INT como se muestra en la fig B6.18 - esto se
conoce como una función con tipo. Las funciones con tipo son reconocibles por el
nombre de su función. El tipo se indica añadiendo un guión de subrayado, seguido
del tipo deseado.
Fig. B6.18: Una función con tipo
Funciones estándar
Las funciones estándar más importantes para la realización de tareas básicas de
tecnología de control se relacionan a continuación.
Dado que una gran variedad de funciones estándar pueden funcionar utilizando
parámetros de entrada de diferentes tipos de datos, los tipos de datos se han
combinado en grupos. A cada grupo se le ha dado un tipo de datos genérico. Los
tipos de datos genéricos más importantes se muestran en la tabla B6.8.
Tabla B6.8: Tipos de datos genéricos

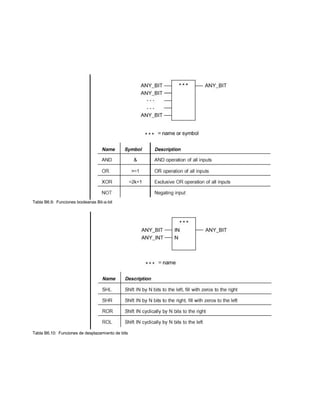

Tabla B6.9: Funciones booleanas Bit-a-bit
Tabla B6.10: Funciones de desplazamiento de bits

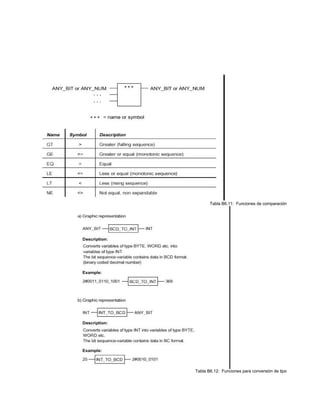

Tabla B6.11: Funciones de comparación
Tabla B6.12: Funciones para conversión de tipo

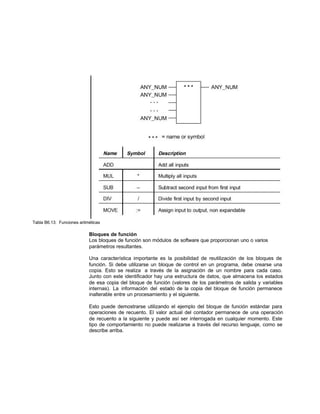

Tabla B6.13: Funciones aritméticas
Bloques de función
Los bloques de función son módulos de software que proporcionan uno o varios
parámetros resultantes.
Una característica importante es la posibilidad de reutilización de los bloques de
función. Si debe utilizarse un bloque de control en un programa, debe crearse una
copia. Esto se realiza a través de la asignación de un nombre para cada caso.
Junto con este identificador hay una estructura de datos, que almacena los estados
de esa copia del bloque de función (valores de los parámetros de salida y variables
internas). La información del estado de la copia del bloque de función permanece
inalterable entre un procesamiento y el siguiente.
Esto puede demostrarse utilizando el ejemplo del bloque de función estándar para
operaciones de recuento. El valor actual del contador permanece de una operación
de recuento a la siguiente y puede así ser interrogada en cualquier momento. Este
tipo de comportamiento no puede realizarse a través del recurso lenguaje, como se
describe arriba.

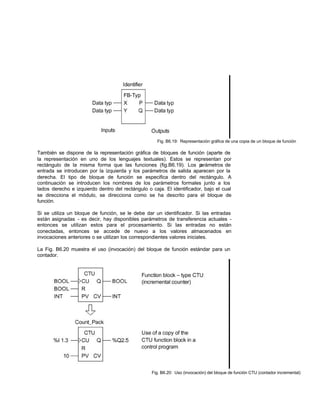

Fig. B6.19: Representación gráfica de una copia de un bloque de función
También se dispone de la representación gráfica de bloques de función (aparte de
la representación en uno de los lenguajes textuales). Estos se representan por
rectángulo de la misma forma que las funciones (fig.B6.19). Los parámetros de
entrada se introducen por la izquierda y los parámetros de salida aparecen por la
derecha. El tipo de bloque de función se especifica dentro del rectángulo. A
continuación se introducen los nombres de los parámetros formales junto a los
lados derecho e izquierdo dentro del rectángulo o caja. El identificador, bajo el cual
se direcciona el módulo, se direcciona como se ha descrito para el bloque de
función.
Si se utiliza un bloque de función, se le debe dar un identificador. Si las entradas
están asignadas - es decir, hay disponibles parámetros de transferencia actuales -
entonces se utilizan estos para el procesamiento. Si las entradas no están
conectadas, entonces se accede de nuevo a los valores almacenados en
invocaciones anteriores o se utilizan los correspondientes valores iniciales.
La Fig. B6.20 muestra el uso (invocación) del bloque de función estándar para un
contador.
Fig. B6.20: Uso (invocación) del bloque de función CTU (contador incremental)

La copia utilizada del bloque de función CTU lleva el identificador Count_Pack. A
cada flanco positivo de la entrada %l1.3 el valor actual del contador se incrementa
en 1 unidad. Cuando se alcanza el valor preestablecido de 10, la salida Q del
Count_pack, y con ello la salida %Q2.5 asume una señal 1; en los demás casos se
asume una señal 0.
También es posible crear varias copias de uno y del mismo bloque de función
dentro de un programa de control, como se muestra en la fig. B6.21.

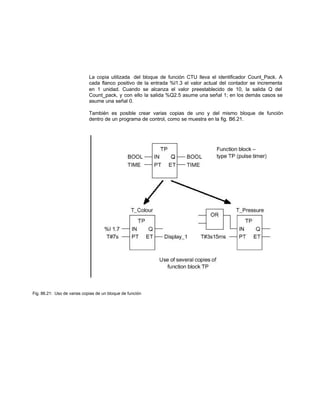

Fig. 86.21: Uso de varias copias de un bloque de función

Bloques de función estándar
La Tabla B6.14 relaciona los bloques de función más importantes estandarizados
por IEC 1131-3.

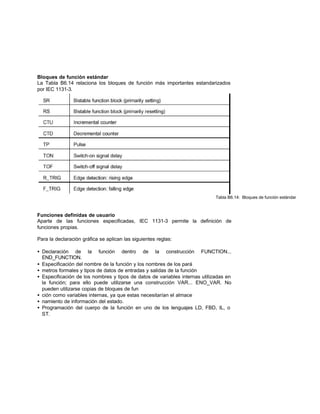

Tabla B6.14: Bloques de función estándar
Funciones definidas de usuario
Aparte de las funciones especificadas, IEC 1131-3 permite la definición de
funciones propias.
Para la declaración gráfica se aplican las siguientes reglas:
• Declaración de la función dentro de la construcción FUNCTION...
END_FUNCTION.
• Especificación del nombre de la función y los nombres de los pará
• metros formales y tipos de datos de entradas y salidas de la función
• Especificación de los nombres y tipos de datos de variables internas utilizadas en
la función; para ello puede utilizarse una construcción VAR... ENO_VAR. No
pueden utilizarse copias de bloques de fun
• ción como variables internas, ya que estas necesitarían el almace
• namiento de información del estado.
• Programación del cuerpo de la función en uno de los lenguajes LD, FBD, IL, o
ST.

A la función ejemplo SPEC_MUL en la fig. B6.22 se le dan dos parámetros del tipo
INT. Los valores de parámetros son multiplicados y se le añade la cifra 15. El
valor así calculado es devuelto a la función como resultado.

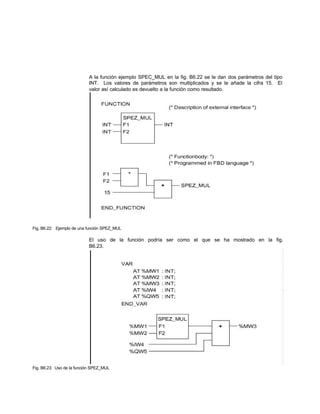

Fig. B6.22: Ejemplo de una función SPEZ_MUL
El uso de la función podría ser como el que se ha mostrado en la fig.
B6.23.
Fig. B6.23: Uso de la función SPEZ_MUL

BIoques de función definidos por el usuario
La generación de los propios bloques de función por el usuario es una
característica importante de IEC 1131-3.
Se aplican las siguientes reglas para una declaración gráfica:
• Declaración de bloques de función en una construcción FUNCTION_BLOCK...
END_FUNCTION_BLOCK.
• Especificación del nombre del bloque de función y de los nombres de los
parámetros formales y tipos de datos de las entradas y salidas del bloque de
función.
• Especificación de los nombres y tipos de datos de variables internas; puede
emplearse una construcción VAR... END_VAR.
• Programación del cuerpo de la función en uno de los lenguajes LD FBD, IL, o ST.
Aquí no se ha tenido en cuenta el acceso de datos ampliado, tal como las variables
globales.
Fig. B6.24: Declaración de un bloque de función

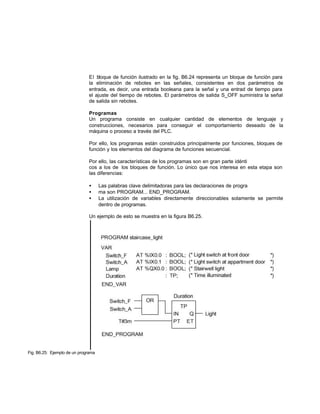

El bloque de función ilustrado en la fig. B6.24 representa un bloque de función para
la eliminación de rebotes en las señales, consistentes en dos parámetros de
entrada, es decir, una entrada booleana para la señal y una entrad de tiempo para
el ajuste del tiempo de rebotes. El parámetros de salida S_OFF suministra la señal
de salida sin rebotes.
Programas
Un programa consiste en cualquier cantidad de elementos de lenguaje y
construcciones, necesarios para conseguir el comportamiento deseado de la
máquina o proceso a través del PLC.
Por ello, los programas están construidos principalmente por funciones, bloques de
función y los elementos del diagrama de funciones secuencial.
Por ello, las características de los programas son en gran parte idénti
cos a los de los bloques de función. Lo único que nos interesa en esta etapa son
las diferencias:
• Las palabras clave delimitadoras para las declaraciones de progra
• ma son PROGRAM... END_PROGRAM.
• La utilización de variables directamente direccionables solamente se permite
dentro de programas.
Un ejemplo de esto se muestra en la figura B6.25.
Fig. B6.25: Ejemplo de un programa

El nombre del programa es "Luz_escalera". Tres variables booleanas lnterruptor_F,
Interruptor_A y Luz, asignadas a dos entradas y una salida del PLC, han sido
declaradas como variables internas. A esto se añade la declaración de una copia
del bloque de función del tipo Pulse Timer (TP).
El programa realiza la siguiente pequeña tarea:
La luz de una escalera está encendida durante tres minutos, si se acciona uno de
los dos interruptores; el de la puerta o el del apartamento.

Capítulo 7
Diagrama de bloques de función

7.1 Elementos del El diagrama de bloques de función es un lenguaje de programación gráfico que es
diagrama de consistente, en la medida de lo posible, con la documentación estándar IEC 617,
bloques de función P.12.

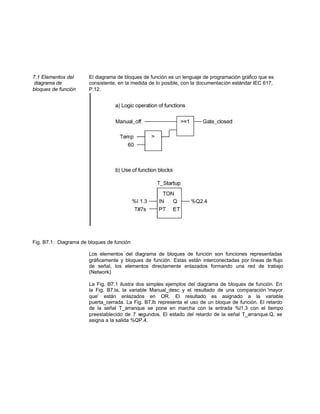

Fig. B7.1: Diagrama de bloques de función
Los elementos del diagrama de bloques de función son funciones representadas
gráficamente y bloques de función. Estas están interconectadas por líneas de flujo
de señal, los elementos directamente enlazados formando una red de trabajo
(Network)
La Fig. B7.1 ilustra dos simples ejemplos del diagrama de bloques de función. En
la Fig. B7.la, la variable Manual_desc y el resultado de una comparación 'mayor
que' están enlazados en OR. El resultado es asignado a la variable
puerta_cerrada. La Fig. B7.lb representa el uso de un bloque de función. El retardo
de la señal T_arranque se pone en marcha con la entrada %l1.3 con el tiempo
preestablecido de 7 segundos. El estado del retardo de la señal T_arranque.Q, se
asigna a la salida %QP.4.

La dirección del flujo de señales es una red de izquierda a derecha. Si una unidad 7.2 Evaluación de redes
de organización del programa consta de varias redes, estas son procesadas en
secuencia de arriba a abajo.
La secuencia de procesamiento dentro de una unidad de programa de
organización puede ser influida por el uso de elementos para control de la
ejecución. Este grupo de elementos incluye por ejemplo los saltos condicionales e
incondicionales. En la fig. B7.2 se utiliza un salto condicional para realizar una
derivación en el programa.

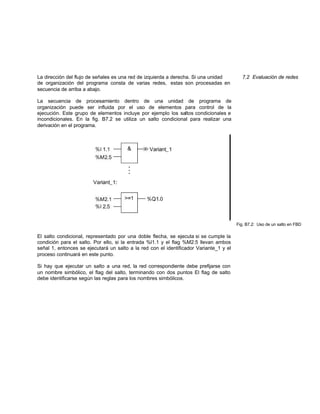

Fig. B7.2: Uso de un salto en FBD
El salto condicional, representado por una doble flecha, se ejecuta si se cumple la
condición para el salto. Por ello, si la entrada %l1.1 y el flag %M2.5 llevan ambos
señal 1, entonces se ejecutará un salto a la red con el identificador Variante_1 y el
proceso continuará en este punto.
Si hay que ejecutar un salto a una red, la red correspondiente debe prefijarse con
un nombre simbólico, el flag del salto, terminando con dos puntos El flag de salto
debe identificarse según las reglas para los nombres simbólicos.

7.2 Estructuras en bucle Cuando se programa en el lenguaje FBD, hay que observar que dentro de las
redes no se permiten estructuras de bucle. Las estructuras de este tipo sólo deben
realizarse a través del uso adicional de una ruta de realimentación. La Fig. B7.3b
ilustra un ejemplo de esto.

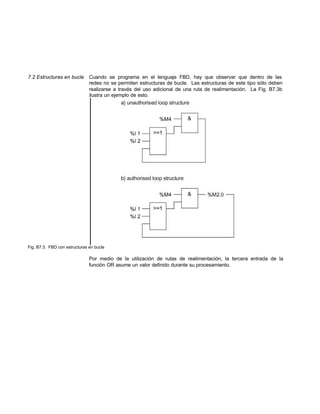

Fig. B7.3: FBD con estructuras en bucle
Por medio de la utilización de rutas de realimentación, la tercera entrada de la
función OR asume un valor definido durante su procesamiento.

Capítulo 8
Diagrama de contactos

8.1 Elementos del El lenguaje de diagrama de contactos (o diagrama en escalera), al igual que del
diagrama de diagrama de bloques de función representa un lenguaje de programación gráfico.
contactos Los elementos disponibles en un diagrama de contactos son los contactos y las
bobinas en diferentes formas. Estas están dispuestas en renglones (rungs) entre
las dos líneas verticales de mando a derecha e izquierda.

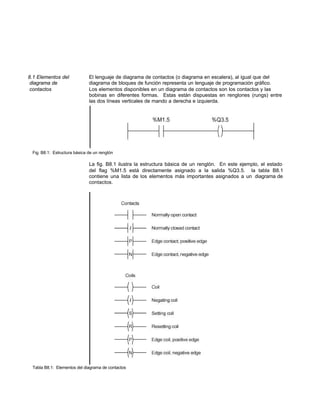

Fig. B8.1: Estructura básica de un renglón
La fig. B8.1 ilustra la estructura básica de un renglón. En este ejemplo, el estado
del flag %M1.5 está directamente asignado a la salida %Q3.5. la tabla B8.1
contiene una lista de los elementos más importantes asignados a un diagrama de
contactos.
Tabla B8.1: Elementos del diagrama de contactos

Un contacto normalmente abierto suministra el valor 1 cuando se activa el
accionamiento del correspondiente interruptor. Un contacto normalmente cerrado
reacciona correspondientemente con el valor 1, cuando no se activa el
correspondiente interruptor o pulsador.
Hay dos señales de flanco, que suministran señal 1 para la transición de 0 a 1
(flanco positivo) y de 1 a 0 (flanco negativo).
Con una bobina normal, el resultado (resultado de la operación lógica entre los
contactos) es copiado a la variable específica; en el caso de una bobina negada,
se transfiere el inverso (negación) del resultado.
La bobina de activación remanente asume el valor 1, si el resultado es 1, y
permanece inalterable aunque el resultado pase a ser 0. De forma similar, la
bobina de desactivación remanente asume el valor 0 si el resultado es 1. Se
mantiene el estado 0 de la bobina.
Los flancos de las bobinas se activan si el resultado cambia de 0 a 1 (flanco
positivo) o de 1 a 0 (flanco negativo).
Las funciones básicas AND y OR pueden ser realizadas por medio de una
configuración correspondiente de contactos en el renglón actual.

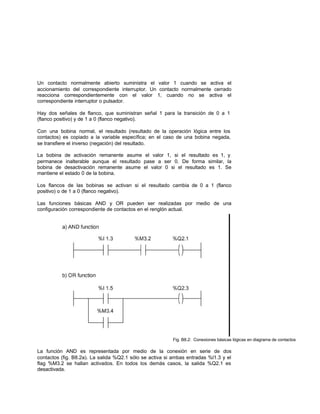

Fig. B8.2: Conexiones básicas lógicas en diagrama de contactos
La función AND es representada por medio de la conexión en serie de dos
contactos (fig. B8.2a). La salida %Q2.1 sólo se activa si ambas entradas %l1.3 y el
flag %M3.2 se hallan activados. En todos los demás casos, la salida %Q2.1 es
desactivada.

La función OR se obtiene a través de la conexión en paralelo de contactos (fig.
B8.2b). La salida %Q2.3 asume el valor 1, si la entrada %I1.5 o el flag %F3.3
asumen el valor 1, o si ambas condiciones se cumplen simultáneamente.
8.2 Funciones y Aparte de los elementos de contacto y bobina, LD proporciona el uso ilimitado de
bloques de función funciones y bloques de función siempre que esta función esté soportada por el
control utilizado.
Un requisito previo para la incorporación de las denominadas unidades de
organización, es la disponibilidad de por lo menos una entrada booleana y una
salida booleana del bloque en cuestión. Si no es este el caso, la entrada booleana
con el parámetro formal EN (enable/habilitación) se añada a las correspondientes
funciones o módulos de función así como una salida booleana ENO (enable Ok
/habilitación correcta). Las entradas/salidas booleanas son necesarias para permitir
que la potencia fluya a través del bloque.

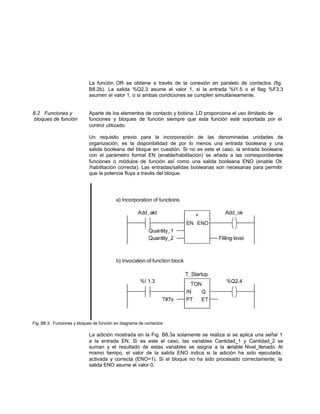

Fig. B8.3: Funciones y bloques de función en diagrama de contactos
La adición mostrada en la Fig. B8.3a solamente se realiza si se aplica una señal 1
a la entrada EN. Si es este el caso, las variables Cantidad_1 y Cantidad_2 se
suman y el resultado de estas variables se asigna a la variable Nivel_llenado. Al
mismo tiempo, el valor de la salida ENO indica si la adición ha sido ejecutada,
activada y correcta (ENO=1). Si el bloque no ha sido procesado correctamente, la
salida ENO asume el valor 0.

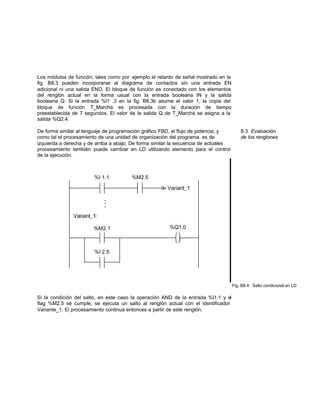

Los módulos de función, tales como por ejemplo el retardo de señal mostrado en la
fig. B8.3 pueden incorporarse al diagrama de contactos sin una entrada EN
adicional ni una salida ENO. El bloque de función es conectado con los elementos
del renglón actual en la forma usual con la entrada booleana IN y la salida
booleana Q. Si la entrada %l1 .3 en la fig. B8.3b asume el valor 1, la copia del
bloque de función T_Marcha es procesada con la duración de tiempo
preestablecida de 7 segundos. El valor de la salida Q de T_Marcha se asigna a la
salida %Q2.4.
De forma similar al lenguaje de programación gráfico FBD, el flujo de potencia, y 8.3 Evaluación
como tal el procesamiento de una unidad de organización del programa, es de de los renglones
izquierda a derecha y de arriba a abajo. De forma similar la secuencia de actuales
procesamiento también puede cambiar en LD utilizando elemento para el control
de la ejecución.
Fig. B8.4: Salto condicional en LD
Si la condición del salto, en este caso la operación AND de la entrada %l1.1 y el
flag %M2.5 se cumple, se ejecuta un salto al renglón actual con el identificador
Variante_1. El procesamiento continua entonces a partir de este renglón.

Capítulo 9
Lista de instrucciones

9.1 Lista de La lista de instrucciones es un lenguaje de programación textual, tipo ensamblador
instrucciones (assembler). Sus instrucciones son más cercanas a las órdenes procesadas en un
PLC.
Un programa de control formulado en lenguaje de Lista de Instrucciones consiste
en una serie de instrucciones, en las que cada instrucción se empieza en una
nueva línea.
En la formulación de una instrucción, se especifica un formato fijo. Una instrucción
(fig. B9.1) empieza con un operador con modificador opcional y, si es necesario
para la operación en cuestión, uno o varios operandos, separados por comas. Las
instrucciones pueden ser precedidas por una etiqueta seguida de dos puntos. La
etiqueta actúa como una dirección de salto. Las etiquetas son identificadas de la
misma forma que los símbolos. Si se utiliza un comentario, este debe representar
el último elemento de la línea. Un comentario se inicia con la cadena (*, y termina
con la cadena *).

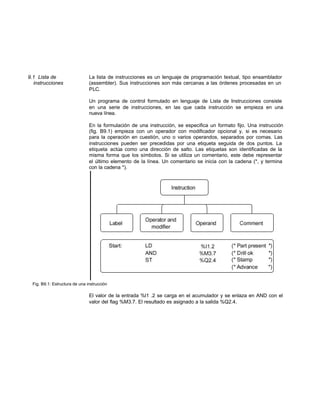

Fig. B9.1: Estructura de una instrucción
El valor de la entrada %l1 .2 se carga en el acumulador y se enlaza en AND con el
valor del flag %M3.7. El resultado es asignado a la salida %Q2.4.

Operadores
Tabla B9.1: Operadores en lista de instrucciones

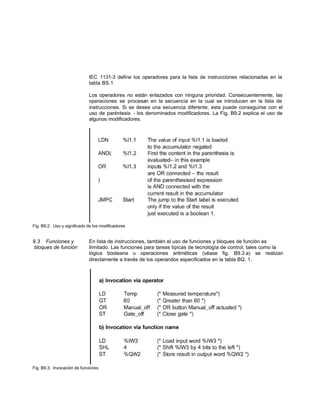

IEC 1131-3 define los operadores para la lista de instrucciones relacionadas en la
tabla BS.1
Los operadores no están enlazados con ninguna prioridad. Consecuentemente, las
operaciones se procesan en la secuencia en la cual se introducen en la lista de
instrucciones. Si se desea una secuencia diferente, esta puede conseguirse con el
uso de paréntesis - los denominados modificadores. La Fig. B9.2 explica el uso de
algunos modificadores.
Fig. B9.2: Uso y significado de los modificadores
9.3 Funciones y En lista de instrucciones, también el uso de funciones y bloques de función es
bloques de función ilimitado. Las funciones para tareas típicas de tecnología de control, tales como la
lógica booleana u operaciones aritméticas (véase fig. B9.3.a) se realizan
directamente a través de los operandos especificados en la tabla BQ. 1.
Fig. B9.3: Invocación de funciones

Las funciones más complejas tales como las funciones de desplaza
miento de bits se invocan con el nombre de la función situado en el campo del
operador. El resultado actual (en el acumulador) debe ser utilizado como el primer
argumento de la función. Si se requieren otros argumentos, estos deben
especificarse en el campo de operando separados por comas. El valor devuelto por
la función, representa el nuevo resultado actual.
Los bloques de función pueden ser invocados según diferentes mecanismos (fig.
B9.4).

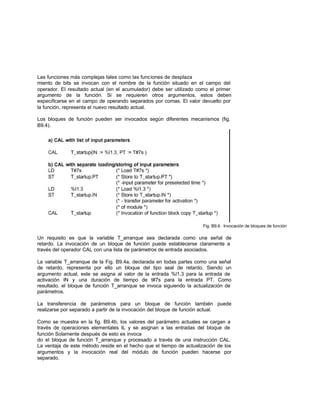

Fig. B9.4: Invocación de bloques de función
Un requisito es que la variable T_arranque sea declarada como una señal de
retardo. La invocación de un bloque de función puede establecerse claramente a
través del operador CAL con una lista de parámetros de entrada asociados.
La variable T_arranque de la Fig. B9.4a, declarada en todas partes como una señal
de retardo, representa por ello un bloque del tipo seal de retardo. Siendo un
argumento actual, este se asigna al valor de la entrada %l1.3 para la entrada de
activación IN y una duración de tiempo de t#7s para la entrada PT. Como
resultado, el bloque de función T_arranque se invoca siguiendo la actualización de
parámetros.
La transferencia de parámetros para un bloque de función también puede
realizarse por separado a partir de la invocación del bloque de función actual.
Como se muestra en la fig. B9.4b, los valores del parámetro actuales se cargan a
través de operaciones elementales IL y se asignan a las entradas del bloque de
función Solamente después de esto es invoca
do el bloque de función T_arranque y procesado a través de una instrucción CAL.
La ventaja de este método reside en el hecho que el tiempo de actualización de los
argumentos y la invocación real del módulo de función pueden hacerse por
separado.

Capítulo 10
Texto estructurado

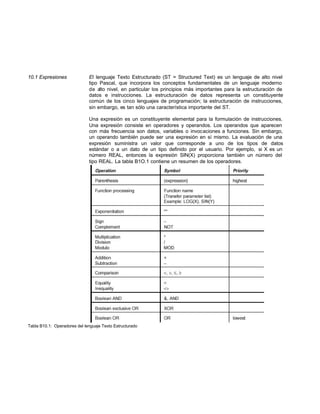

10.1 Expresiones El lenguaje Texto Estructurado (ST = Structured Text) es un lenguaje de alto nivel
tipo Pascal, que incorpora los conceptos fundamentales de un lenguaje moderno
de alto nivel, en particular los principios más importantes para la estructuración de
datos e instrucciones. La estructuración de datos representa un constituyente
común de los cinco lenguajes de programación; la estructuración de instrucciones,
sin embargo, es tan sólo una característica importante del ST.
Una expresión es un constituyente elemental para la formulación de instrucciones.
Una expresión consiste en operadores y operandos. Los operandos que aparecen
con más frecuencia son datos, variables o invocaciones a funciones. Sin embargo,
un operando también puede ser una expresión en sí mismo. La evaluación de una
expresión suministra un valor que corresponde a uno de los tipos de datos
estándar o a un dato de un tipo definido por el usuario. Por ejemplo, si X es un
número REAL, entonces la expresión SIN(X) proporciona también un número del
tipo REAL. La tabla B1O.1 contiene un resumen de los operadores.
Tabla B10.1: Operadores del lenguaje Texto Estructurado

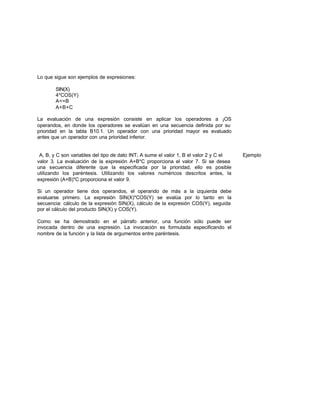

Lo que sigue son ejemplos de expresiones:
SIN(X)
4*COS(Y)
A<=B
A+B+C
La evaluación de una expresión consiste en aplicar los operadores a ¡OS
operandos, en donde los operadores se evalúan en una secuencia definida por su
prioridad en la tabla B10.1. Un operador con una prioridad mayor es evaluado
antes que un operador con una prioridad inferior.
A, B, y C son variables del tipo de dato INT; A sume el valor 1, B el valor 2 y C el Ejemplo
valor 3. La evaluación de la expresión A+B*C proporciona el valor 7. Si se desea
una secuencia diferente que la especificada por la prioridad, ello es posible
utilizando los paréntesis. Utilizando los valores numéricos descritos antes, la
expresión (A+B)*C proporciona el valor 9.
Si un operador tiene dos operandos, el operando de más a la izquierda debe
evaluarse primero. La expresión SIN(X)*COS(Y) se evalúa por lo tanto en la
secuencia: cálculo de la expresión SIN(X), cálculo de la expresión COS(Y), seguida
por el cálculo del producto SIN(X) y COS(Y).
Como se ha demostrado en el párrafo anterior, una función sólo puede ser
invocada dentro de una expresión. La invocación es formulada especificando el
nombre de la función y la lista de argumentos entre paréntesis.

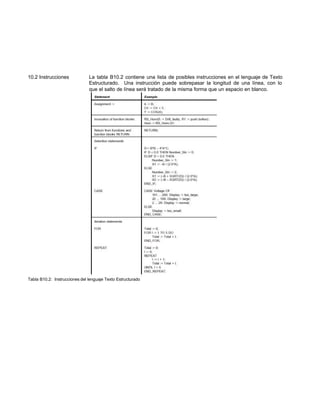

10.2 Instrucciones La tabla B10.2 contiene una lista de posibles instrucciones en el lenguaje de Texto
Estructurado. Una instrucción puede sobrepasar la longitud de una línea, con lo
que el salto de línea será tratado de la misma forma que un espacio en blanco.
Tabla B10.2: Instrucciones del lenguaje Texto Estructurado

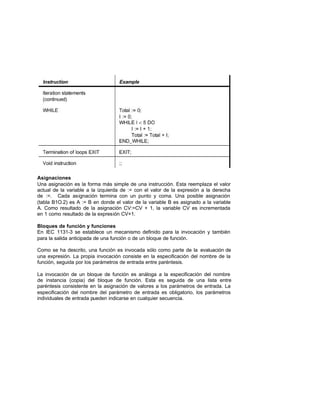

Asignaciones
Una asignación es la forma más simple de una instrucción. Esta reemplaza el valor
actual de la variable a la izquierda de := con el valor de la expresión a la derecha
de :=. Cada asignación termina con un punto y coma. Una posible asignación
(tabla B1O.2) es A := B en donde el valor de la variable B es asignado a la variable
A. Como resultado de la asignación CV:=CV + 1, la variable CV es incrementada
en 1 como resultado de la expresión CV+1.
Bloques de función y funciones
En lEC 1131-3 se establece un mecanismo definido para la invocación y también
para la salida anticipada de una función o de un bloque de función.
Como se ha descrito, una función es invocada sólo como parte de la evaluación de
una expresión. La propia invocación consiste en la especificación del nombre de la
función, seguida por los parámetros de entrada entre paréntesis.
La invocación de un bloque de función es análoga a la especificación del nombre
de instancia (copia) del bloque de función. Esta es seguida de una lista entre
paréntesis consistente en la asignación de valores a los parámetros de entrada. La
especificación del nombre del parámetro de entrada es obligatorio, los parámetros
individuales de entrada pueden indicarse en cualquier secuencia.

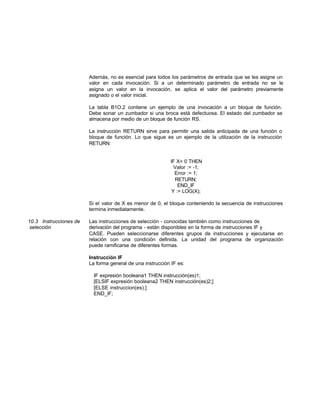

Además, no es esencial para todos los parámetros de entrada que se les asigne un
valor en cada invocación. Si a un determinado parámetro de entrada no se le
asigna un valor en la invocación, se aplica el valor del parámetro previamente
asignado o el valor inicial.
La tabla B1O.2 contiene un ejemplo de una invocación a un bloque de función.
Debe sonar un zumbador si una broca está defectuosa. El estado del zumbador se
almacena por medio de un bloque de función RS.
La instrucción RETURN sirve para permitir una salida anticipada de una función o
bloque de función. Lo que sigue es un ejemplo de la utilización de la instrucción
RETURN:
IF X< 0 THEN
Valor := -1;
Error := 1;
RETURN;
END_IF
Y := LOG(X);
Si el valor de X es menor de 0, el bloque conteniendo la secuencia de instrucciones
termina inmediatamente.
10.3 Instrucciones de Las instrucciones de selección - conocidas también como instrucciones de
selección derivación del programa - están disponibles en la forma de instrucciones IF y
CASE. Pueden seleccionarse diferentes grupos de instrucciones y ejecutarse en
relación con una condición definida. La unidad del programa de organización
puede ramificarse de diferentes formas.
Instrucción IF
La forma general de una instrucción IF es:
IF expresión booleana1 THEN instrucción(es)1;
[ELSIF expresión booleana2 THEN instrucción(es)2;]
[ELSE instruccion(es);]
END_lF;

Las partes entre paréntesis rectangulares son opcionales, es decir, pueden
producirse en una instrucción IF, pero no necesariamente.
La instrucción IF más sencilla consiste en una construcción IF-THEN (derivación
simple).
Esto se demuestra por el siguiente ejemplo
IF X <0 THENX :=-X;
END_IF;
Y := SORT(X);
Si la condición que sigue a la palabra clave IF es cierta, se ejecutan las
instrucciones que siguen a la palabra clave THEN. Si la condición no se cumple,
las instrucciones en la parte THEN no se ejecutan.
En el caso de un ejemplo concreto esto significa: Si la variable X es menor de 0, es
decir, es negativa, se le añade un signo menos, con lo que representa un valor
positivo; si no es este el caso, se ejecuta inmediatamente la función raíz cuadrada.
Una derivación simple puede conseguirse por medio de una construcción IF-THEN-
ELSE
Error := 0;
IF Pieza_Ok THEN Numero := Numero + 1;
ELSE Error:=- 1,
END_IF
Las instrucciones que siguen a la palabra clave THEN se ejecutan, si la condición
que sigue a la palabra clave IF se cumple; si la condición no se cumple, se
ejecutan las instrucciones formuladas tras la palabra clave ELSE.
El ejemplo dado, trata con piezas de producción. Si la pieza es buena (Pieza_ok =
1) se ejecuta la parte THEN, en este caso, la cantidad (Numero) de piezas
producidas correctamente se incrementa en 1; de lo contrario se activa un bit para
la detección del error.

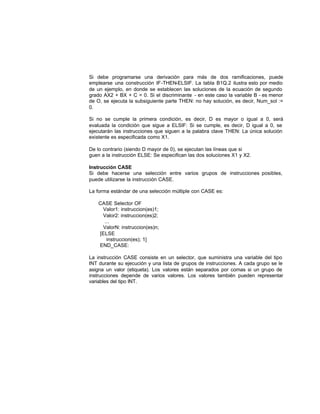

Si debe programarse una derivación para más de dos ramificaciones, puede
emplearse una construcción IF-THEN-ELSIF. La tabla B1Q.2 ilustra esto por medio
de un ejemplo, en donde se establecen las soluciones de la ecuación de segundo
grado AX2 + BX + C = 0. Si el discriminante - en este caso la variable B - es menor
de O, se ejecuta la subsiguiente parte THEN: no hay solución, es decir, Num_sol :=
0.
Si no se cumple la primera condición, es decir, D es mayor o igual a 0, será
evaluada la condición que sigue a ELSIF: Si se cumple, es decir, D igual a 0, se
ejecutarán las instrucciones que siguen a la palabra clave THEN: La única solución
existente es especificada como X1.
De lo contrario (siendo D mayor de 0), se ejecutan las líneas que si
guen a la instrucción ELSE: Se especifican las dos soluciones X1 y X2.
Instrucción CASE
Si debe hacerse una selección entre varios grupos de instrucciones posibles,
puede utilizarse la instrucción CASE.
La forma estándar de una selección múltiple con CASE es:
CASE Selector OF
Valor1: instruccion(es)1;
Valor2: instruccion(es)2;
...
ValorN: instruccion(es)n;
[ELSE
instruccion(es); 1]
END_CASE:
La instrucción CASE consiste en un selector, que suministra una variable del tipo
INT durante su ejecución y una lista de grupos de instrucciones. A cada grupo se le
asigna un valor (etiqueta). Los valores están separados por comas si un grupo de
instrucciones depende de varios valores. Los valores también pueden representar
variables del tipo INT.

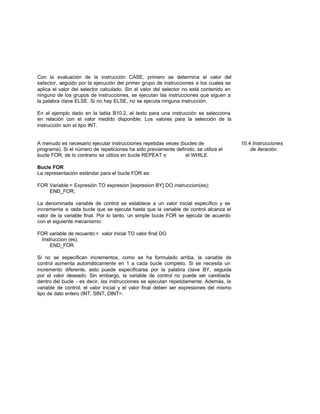

Con la evaluación de la instrucción CASE, primero se determina el valor del
selector, seguido por la ejecución del primer grupo de instrucciones a los cuales se
aplica el valor del selector calculado. Sin el valor del selector no está contenido en
ninguno de los grupos de instrucciones, se ejecutan las instrucciones que siguen a
la palabra clave ELSE. Si no hay ELSE, no se ejecuta ninguna instrucción.
En el ejemplo dado en la tabla B10.2, el texto para una instrucción se selecciona
en relación con el valor medido disponible. Los valores para la selección de la
instrucción son el tipo INT.
A menudo es necesario ejecutar instrucciones repetidas veces (bucles de 10.4 Instrucciones
programa). Si el número de repeticiones ha sido previamente definido, se utiliza el de iteración
bucle FOR, de lo contrario se utiliza en bucle REPEAT o el WHILE.
Bucle FOR
La representación estándar para el bucle FOR es:
FOR Variable:= Expresión TO expresion [expresion BY] DO instruccion(es);
END_FOR;
La denominada variable de control se establece a un valor inicial específico y se
incrementa a cada bucle que se ejecuta hasta que la variable de control alcanza el
valor de la variable final. Por lo tanto, un simple bucle FOR se ejecuta de acuerdo
con el siguiente mecanismo:
FOR variable de recuento:= valor inicial TO valor final DO
Instruccion (es);
END_FOR
Si no se especifican incrementos, como se ha formulado arriba, la variable de
control aumenta automáticamente en 1 a cada bucle completo. Si se necesita un
incremento diferente, esto puede especificarse por la palabra clave BY, seguida
por el valor deseado. Sin embargo, la variable de control no puede ser cambiada
dentro del bucle - es decir, las instrucciones se ejecutan repetidamente. Además, la
variable de control, el valor inicial y el valor final deben ser expresiones del mismo
tipo de dato entero (INT, SINT, DINT>.

La prueba para la terminación de la condición se hace al inicio de cada iteración,
de forma que las instrucciones no son ejecutadas si el valor inicial excede del valor
final. Una característica adicional de los bucles FOR es que estos pueden anidarse
en cualquier momento.
Un ejemplo de la aplicación de un bucle FOR se da en la tabla B1O.2. En este
ejemplo, se realiza una suma de los números 1 al 5 a través de un bucle. Cuando
el bucle es ejecutado por primera ver, 1 tiene el valor inicial 1, el valor de la
variable Total es también 1. A la segunda ejecución del bucle, 1 tiene el valor 2, la
variable Total alcanza el valor 1+2 = 3 etc. Tras el quinto y último bucle, el valor de
Total es isla variable de recuento ha alcanzado el valor final 5, y con ello se
completa el procesamiento del bucle.
Bucle REPEAT
A diferencia del bucle FOR, en el bucle REPEAT el número de iteraciones no está
previamente definido por medio de un valor final especificado. En su lugar, se
utiliza una condición, denominada la condición de terminación.
La forma del bucle REPEAT es como sigue
REPEAT
instruccion(es);
UNTIL Expresión Booleana
END_REPEAT;
La terminación del bucle REPEAT se verifica tras la ejecución de las instrucciones
de bucle. Por lo tanto el bucle se ejecuta por lo menos una vez. La condición de
terminación debe ser cambiada en el bucle, ya que de lo contrario el bucle se
ejecutaría indefinidamente. Por lo tanto, es importante asegurar que el bucle puede
realmente completarse. Debe comprobarse lo siguiente:
• ¿Incluye realmente la condición de terminación una variable, de forma que la
condición pueda suministrar el valor 1 (cierto)?
• ¿Se alcanza alguna vez la condición de terminación?

Un ejemplo de utilización del bucle REPEAT se demuestra en la tabla B1O.2. Aquí
también, se suman los primeros cinco números enteros no negativos.
En la primera ejecución del bucle, 1 tiene el valor 1, el valor de Total es también 1.
Una comprobación de la condición de terminación muestra que esto no se cumple,
por lo que el bucle se ejecuta de nuevo. El bucle se ejecuta repetidamente hasta
que la condición de terminación es cierta. Este será el caso hasta la quinta
ejecución del bucle en la que termina. Aquí también, el valor de la variable Total es
15.
Bucle WHILE
El bucle WHILE representa una segunda opción para la formulación de iteraciones
especificando una condición de terminación. La representación estándar de un
bucle WHILE es:
WHILE Expresión Booleana DO
instruccion <es>;
END_WHILE;
Si la expresión Booleana de la palabra clave WHILE se cumple, se ejecutan las
instrucciones que siguen a la palabra clave DO. La terminación del bucle WHILE
es por lo tanto verificada antes de la ejecución de las instrucciones del bucle. Por lo
tanto, las instrucciones del bucle puede ser que no se ejecuten. La condición de
terminación debe cambiar en las instrucciones que se repiten.
Es importante que las condiciones del bucle se cumplan realmente para que el
procesamiento del bucle pueda terminarse.

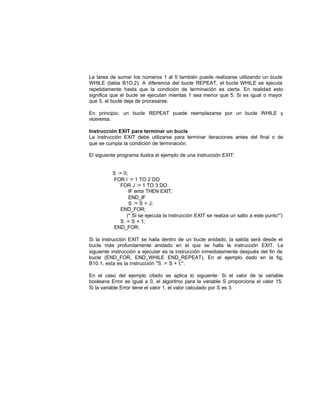

La tarea de sumar los números 1 al 5 también puede realizarse utilizando un bucle
WHILE (tabla B1O.2). A diferencia del bucle REPEAT, el bucle WHILE se ejecuta
repetidamente hasta que la condición de terminación es cierta. En realidad esto
significa que el bucle se ejecutan mientas 1 sea menor que 5. Si es igual o mayor
que 5, el bucle deja de procesarse.
En principio, un bucle REPEAT puede reemplazarse por un bucle WHILE y
viceversa.
Instrucción EXIT para terminar un bucle
La instrucción EXIT debe utilizarse para terminar iteraciones antes del final o de
que se cumpla la condición de terminación.
El siguiente programa ilustra el ejemplo de una instrucción EXIT:
S := 0;
FOR l := 1 TO 2 DO
FOR J := 1 TO 3 DO
IF error THEN EXIT;
END_IF
S := S + J;
END_FOR;
(* Si se ejecuta la instrucción EXIT se realiza un salto a este punto*')
S := S + 1;
END_FOR;
Si la instrucción EXIT se halla dentro de un bucle anidado, la salida será desde el
bucle más profundamente anidado en el que se halla la instrucción EXIT. La
siguiente instrucción a ejecutar es la instrucción inmediatamente después del fin de
bucle (END_FOR, END_WHILE END_REPEAT). En el ejemplo dado en la fig,
B10.1, esta es la instrucción "S := S + I;".
En el caso del ejemplo citado se aplica lo siguiente: Si el valor de la variable
booleana Error es igual a 0, el algoritmo para la variable S proporciona el valor 15.
Si la variable Error tiene el valor 1, el valor calculado por S es 3.

Manual teorico plc festo didactic

Más contenido relacionado

La actualidad más candente

Similar a Manual teorico plc festo didactic

Manual teorico plc festo didactic
