Supervisión y Automatización
Industrial

Control por PLC
Instructor: Ing. Enrique A. León Turrubiates
Generación 35
MÉXICO
Julio de 2013
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Contenido
Fundamentación ................................................................................................................................. 3
1. El Programador Lógico Programable (PLC) ..................................................................................... 4
1.1. Introducción. ............................................................................................................................ 4
1.2. El Controlador Lógico Programable. ........................................................................................ 6
1.2.1. Estructura básica de un PLC. ............................................................................................. 7
1.2.2. El PLC CPM1 y CPM2A de Omron. ................................................................................... 10
1.2.3. Instalación y conexiones generales (CPM1/CPM2A). ..................................................... 15
1.2.4. Mapa de Memoria del PLC CPM1 y CPM2A. ................................................................... 18
1.3. Operación. .............................................................................................................................. 24
1.3.2. Consola de Programación. .............................................................................................. 24
1.3.1. Modos de operación. ...................................................................................................... 26
1.3.3. Inicialización. ................................................................................................................... 26
1.3.4. Lectura y Captura de un programa. ................................................................................ 28
2. Programación. ............................................................................................................................... 31
2.1. Introducción. .......................................................................................................................... 31
2.2. Procedimiento de Programación. .......................................................................................... 31
2.3. Instrucciones de Programación. ............................................................................................. 32
2.3.1. Instrucciones básicas de diagrama de relés y control de bit........................................... 34
2.3.2. Instrucciones de Temporizador y Contador. ................................................................... 40
2.3.3. Instrucciones de Transferencia de Datos. ....................................................................... 41
2.3.4. Instrucciones de Comparación. ....................................................................................... 42
2.3.5. Instrucciones de INC/DEC................................................................................................ 43
2.4. Prácticas introductorias de control con PLC. ......................................................................... 44
2.4.1. Circuitos de control combinados serie-paralelo. ............................................................ 45
2.4.2. Circuitos con autoenergización. ...................................................................................... 48
2.4.3. Circuitos con autoenclavamiento (interlock). ................................................................. 50
2.4.4. Circuitos con temporizador. ............................................................................................ 53
2.4.5. Circuitos con contador. ................................................................................................... 55
2.5. Proyectos de aplicación.......................................................................................................... 57
Profesor: Enrique A. León Turrubiates

1
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.5.1. Control del taladrado de piezas. ..................................................................................... 57
2.5.2. Control de un mezclador de pintura. .............................................................................. 58
2.5.3. Control de un brazo ensamblador. ................................................................................. 59
2.5.4. Sistema de control para una grúa para transporte. ........................................................ 60
2.5.5. Control para un proceso de cerrado de botellas. ........................................................... 61
2.5.6. Proceso de electrólisis. .................................................................................................... 62
Bibliografía. ....................................................................................................................................... 64
Anexos ............................................................................................................................................... 65
Anexo A. Simbología Europea (DIN ó IEC). .................................................................................... 65
Anexo B. Simbología Americana (ASA ó JIC). ................................................................................ 66
Anexo C.
Anexo C1.

Instrucciones de programación. ................................................................................ 67
Códigos de función del CPM1 y CPM1A. ............................................................... 68

Anexo D.

Estructura del área de memoria. .............................................................................. 69

Anexo E.

Área SR. ..................................................................................................................... 70

Anexo F.

Especificaciones del CPM1 y CPM2A......................................................................... 71

Anexo G.

Direccionamiento de Entradas/Salidas. .................................................................... 72

Profesor: Enrique A. León Turrubiates

2
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Fundamentación
Actualmente todo lo que nos rodea tiende a automatizarse, empleando para ello sistemas
de control secuencial basados en relevadores electromagnéticos, relevadores de estado
sólido, temporizadores, contadores, circuitos lógicos (CI), controladores lógicos
programables (PLC), computadoras personales (PC), etc.
El análisis y diseño de circuitos secuenciales se encuentra estrechamente relacionado con
el control secuencial, denominado también control lógico o control binario (ON/OFF). En
los sistemas de control secuencial las entradas y las salidas son de tipo binario y
determinan una serie de pasos para la operación de un proceso.
Las entradas por lo general son: pulsadores, interruptores, microinterruptores, fines de
carrera o detectores de proximidad. Las salidas pueden ser: Válvulas solenoides, cilindros
neumáticos, contactores para arranque y parada de motores, pilotos de señalización,
alarmas, etc.
Cuando el sistema de control secuencial es pequeño se realiza con circuitos digitales
combinatorios y secuenciales. Cuando es grande se realiza con PLC´s (Controladores
Lógicos Programables), microcomputadores, microprocesadores especiales para control
secuencial y por software en computadoras personales (PC).
En la presente antología, el autor incluye los conocimientos básicos necesarios para iniciar
a los educandos en el mundo del control secuencial por basado en el control por
contactos (Diagramas de contactos) empleados comúnmente en los controladores lógicos
programables (PLC’s), que constituyen la base de la automatización tan necesaria
actualmente para gobernar los Sistemas Mecatrónicos.

Profesor: Enrique A. León Turrubiates

3
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

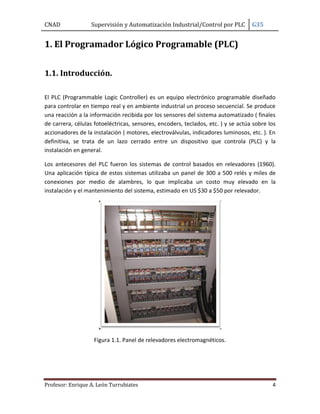

1. El Programador Lógico Programable (PLC)
1.1. Introducción.
El PLC (Programmable Logic Controller) es un equipo electrónico programable diseñado
para controlar en tiempo real y en ambiente industrial un proceso secuencial. Se produce
una reacción a la información recibida por los sensores del sistema automatizado ( finales
de carrera, células fotoeléctricas, sensores, encoders, teclados, etc. ) y se actúa sobre los
accionadores de la instalación ( motores, electroválvulas, indicadores luminosos, etc. ). En
definitiva, se trata de un lazo cerrado entre un dispositivo que controla (PLC) y la
instalación en general.
Los antecesores del PLC fueron los sistemas de control basados en relevadores (1960).
Una aplicación típica de estos sistemas utilizaba un panel de 300 a 500 relés y miles de
conexiones por medio de alambres, lo que implicaba un costo muy elevado en la
instalación y el mantenimiento del sistema, estimado en US $30 a $50 por relevador.

Figura 1.1. Panel de relevadores electromagnéticos.

Profesor: Enrique A. León Turrubiates

4
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

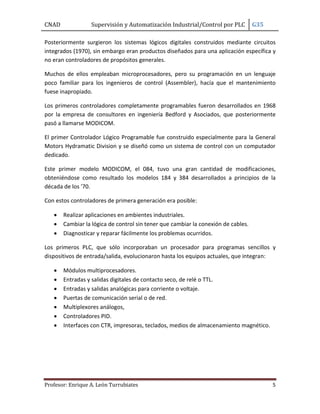

Posteriormente surgieron los sistemas lógicos digitales construidos mediante circuitos
integrados (1970), sin embargo eran productos diseñados para una aplicación específica y
no eran controladores de propósitos generales.
Muchos de ellos empleaban microprocesadores, pero su programación en un lenguaje
poco familiar para los ingenieros de control (Assembler), hacía que el mantenimiento
fuese inapropiado.
Los primeros controladores completamente programables fueron desarrollados en 1968
por la empresa de consultores en ingeniería Bedford y Asociados, que posteriormente
pasó a llamarse MODICOM.
El primer Controlador Lógico Programable fue construido especialmente para la General
Motors Hydramatic Division y se diseñó como un sistema de control con un computador
dedicado.
Este primer modelo MODICOM, el 084, tuvo una gran cantidad de modificaciones,
obteniéndose como resultado los modelos 184 y 384 desarrollados a principios de la
década de los '70.
Con estos controladores de primera generación era posible:




Realizar aplicaciones en ambientes industriales.
Cambiar la lógica de control sin tener que cambiar la conexión de cables.
Diagnosticar y reparar fácilmente los problemas ocurridos.

Los primeros PLC, que sólo incorporaban un procesador para programas sencillos y
dispositivos de entrada/salida, evolucionaron hasta los equipos actuales, que integran:








Módulos multiprocesadores.
Entradas y salidas digitales de contacto seco, de relé o TTL.
Entradas y salidas analógicas para corriente o voltaje.
Puertas de comunicación serial o de red.
Multiplexores análogos,
Controladores PID.
Interfaces con CTR, impresoras, teclados, medios de almacenamiento magnético.

Profesor: Enrique A. León Turrubiates

5
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

1.2. El Controlador Lógico Programable.
Como se ha mencionado, hasta hace poco tiempo, el control de procesos industriales se
venía haciendo de forma cableada por medio de contactores y relés, hasta que se hicieron
populares los PLC’s.
El PLC es un dispositivo electrónico digital que tiene una memoria para almacenar
programas. Un PLC nos permite utilizar funciones especificas (lógicas, de temporización,
de conteo y aritméticas) para implementar un circuito de control.
Con la aplicación de esta técnica, la lógica del circuito de control es determinada por el
programa introducido al PLC.
En el gráfico de la figura 1.2, se muestra el esquema general de un proceso secuencial
controlado por un PLC, donde se aprecian algunos de los principales bloques funcionales
que lo integran.

Figura 1.2. Proceso secuencial controlado por PLC.

Profesor: Enrique A. León Turrubiates

6
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

1.2.1. Estructura básica de un PLC.
Un controlador lógico programable está constituido por un conjunto de tarjetas o circuitos
impresos, sobre los cuales están ubicados los componentes electrónicos.

Figura 1.3. Estructura interna de un PLC.
La estructura básica del hardware de un PLC, propiamente dicho, está constituido por:
•
•
•
•
•

Fuente de alimentación
Unidad de procesamiento central (CPU)
Módulos de interfaz de entradas/salidas (E/S)
Modulo de memorias (RAM /ROM)
Unidad de programación (teclado display ó PC)

En algunos casos cuando el trabajo que debe realizar el controlador es más exigente, se
incluyen Módulos Inteligentes

Profesor: Enrique A. León Turrubiates

7
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Figura 1.4. Estructura externa de un PLC Omron.
Fuente de Poder: Se requiere de una fuente de voltaje para la operación de todos los
componentes mencionados anteriormente. Y ésta, puede ser externa en los sistemas de
PLC modulares, o interna en los PLC compactos. Además, en el caso de una interrupción
del suministro eléctrico, para mantener la información en la memoria borrable de tipo
RAM, como es la hora y fecha, los registros de contadores, etc., se requiere de una fuente
auxiliar. En los PLC compactos un "supercapacitor" ya integrado en el sistema es
suficiente, pero en los modulares, es preciso adicionar una batería externa.
Unidad Lógica Aritmética (CPU): El corazón de un PLC es la Unidad Lógica Aritmética,
basada en un microprocesador. Ejecuta las instrucciones programadas en memoria, para
desarrollar los esquemas de control lógico que se especifican.
Algunos equipos antiguos implementan la unidad lógica en base a elementos discretos:
compuertas NAND, NOR, FLIP-FLOP, CONTADORES como máquinas de estado. Este tipo de
controladores son HARDWIRE, versus aquellos que utilizan memorias, denominados
SOFTWIRE.
Unidad de Memoria: La memoria almacena el código de mensajes o instrucciones que
ejecuta la Unidad Lógica. La memoria se divide en PROM o ROM y RAM.
ROM: Memoria de sólo lectura (Read Only Memory). Memoria no volátil que puede ser
leída pero no escrita. Es utilizada para almacenar programas y datos necesarios para la
operación de un sistema basado en microprocesadores.
RAM: Memoria de acceso aleatorio (Random Access Memory). Memoria volátil que puede
ser leída y escrita según sea la aplicación. Cualquier posición de memoria puede ser
accesada en cualquier momento.
Por medio de ellas, se puede utilizar un PLC en procesos diferentes sin necesidad de
readecuar o transformar el equipo; sólo se debe modificar el programa. Para el control de
Profesor: Enrique A. León Turrubiates

8
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

un proceso BATCH, se pueden almacenar varias recetas en la memoria y acceder a aquella
que interesa.
Las PROM o ROM almacenan los programas permanentes que coordinan y administran los
recursos del equipo. La RAM guarda los programas de aplicación que pueden sufrir
modificaciones. Esta memoria es respaldada con baterías, con el propósito de no perder la
información al existir cortes de fluido eléctrico. El sistema opera a través de la interacción
con el procesador (Unidad Lógica) y la Memoria.

Figura 1.5. Diagrama a bloques de un PLC CPM2A Omron.
Cuando se enciende el equipo, el procesador lee la primera palabra de código
(instrucción) almacenada en memoria y la ejecuta. Una vez que termina de ejecutar la
instrucción leída, busca en memoria la siguiente instrucción y así sucesivamente hasta que
se completa la tarea.
Esta operación se llama ciclo de búsqueda-ejecución (FETCH-EXECUTE CYCLE).
Módulos de Entradas: Proporciona el aislamiento eléctrico necesario y realiza el
acondicionamiento de las señales eléctricas de voltaje, provenientes de los switches de
contactos ON-OFF de terreno. Las señales se adecúan a los niveles lógicos de voltaje de la
Unidad Lógica.
Módulos de Salidas: Acepta las señales lógicas provenientes de la Unidad Lógica, en los
rangos de voltaje que le son propios y proporciona el aislamiento eléctrico a los
dispositivos que se conectan con el exterior.
Profesor: Enrique A. León Turrubiates

9
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Figura 1.6. Arquitectura general de un PLC.

1.2.2. El PLC CPM1 y CPM2A de Omron.
Características principales del CPM1.
Es importante conocer las características técnicas de los Controladores Lógicos
Programables que publica el fabricante, pues de ello depende hacer una buena elección
para una correcta aplicación, buscando siempre abatir costos.

Figura 1.7. Aspecto físico del PLC CPM1.
Descripción de los componentes de la CPU.

Profesor: Enrique A. León Turrubiates

10
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

1. Terminales de entrada de fuente de alimentación. Se conectan a la fuente de
alimentación (100 a 240 Vca).
2. Terminal de tierra funcional. Se conecta esta terminal a tierra (sólo PLCs tipo de c.a.)
para mejorar la inmunidad al ruido y reducir el riesgo de descarga eléctrica.
3. Terminal de tierra de protección. Conectar este terminal a tierra para reducir el riesgo
de descarga eléctrica.
4. Terminales de salida de fuente de alimentación. Terminales de salida de 24Vcd., para
alimentar los dispositivos de entrada.

Figura 1.8. Aspecto físico del PLC SYSMAC CPM1.
5. Terminales de entrada. Se conectan aquí las terminales de los dispositivos
(interruptores o sensores) de entrada.
6. Terminales de salidas. Se conectan los dispositivos de salida a controlar (Actuadores
eléctricos, electroneumáticos o electrohidráulicos).
7. Indicadores de estado del PLC. Estos indicadores muestran el estado de operación del
PLC, tal y como se muestra en la tabla 1.

Profesor: Enrique A. León Turrubiates

11
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Tabla 1. Indicadores de estado.
8. Indicadores de entrada. Estos indicadores se encienden cuando está en ON el
correspondiente terminal de entrada.
9. Indicadores de salida. Estos indicadores se encienden cuando está en ON el
correspondiente terminal de salida.
10. Controles de potenciómetro analógico. Mediante ellos se seleccionan los contenidos
de IR 250 y IR 251 a un valor entre 0 y 200.
11. Puerto de periféricos. Conecta el PLC a un periférico, adaptador de RS-232C o
adaptador de RS-422.
12. Conector de unidad de E/S de expansión. Conecta la CPU del PLC a una unidad de
expansión de E/S para añadir 12 puntos de entrada y 8 puntos de salida.
Características principales del CPM2A.
En la figura 1.9, se localizan las partes principales que integran el PLC CPM2A de la marca
Omron.

Profesor: Enrique A. León Turrubiates

12
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Figura 1.9. Partes principales del PLC Omron CPM2A.
Además de las características descritas anteriormente para el CPM1, el CPM2A tiene
adicionales las siguientes:

Figura 1.10. PLC CPM2A y consola de programación.
12. Puerto RS-232C. Conecta el PLC a un Dispositivo de Programación (excluidas las
consolas de programación), ordenador, Terminal Programable, o dispositivo estándar
externo.
Profesor: Enrique A. León Turrubiates

13
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Figura 1.11. Configuración del puerto RS232C.
13. Interruptor de comunicaciones. Este interruptor selecciona si el puerto de periféricos y
el puerto RS-232C utilizarán las selecciones de comunicaciones del Setup del PLC o las
selecciones estándar.

Figura 1.12. Selector de puertos.
14. Batería. Esta batería protege la memoria de la CPU y la Unidad se suministra con ella
conectada.
15. Conector de expansión. Conecta la CPU de la unidad a una unidad de Expansión
(unidad de Expansión de E/S, unidad de E/S analógica, o unidad I/O Link de CompoBus/S).
Hasta 3 unidades de Expansión se pueden conectar a una CPU.
Nota Si hay conectado un NT-AL001 al puerto RS-232C del CPM2A, sólo se puede conectar
a la CPU una unidad de expansión dado que el NT-AL001 ser alimenta de la fuente de
5Vcd. de la CPU.

Profesor: Enrique A. León Turrubiates

14
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

1.2.3. Instalación y conexiones generales (CPM1/CPM2A).
El juego de instrucciones de CPM1 y CPM1A coincide, por lo tanto las instrucciones son
aplicables a los dos modelos.
El CPM1 y CPM2A deben instalarse en la posición correcta indicada en la figura 1.13 para
garantizar una refrigeración y operación adecuada.

Figura 1.13. Instalación y orientación correcta e incorrecta de los PLC’s.
Actividades prácticas: Realizar la instalación y el cableado del PLC en los entrenadores, de
acuerdo a las indicaciones siguientes y acatando las sugerencias del instructor.
Instalación. Enganchar el CPM1A en la parte superior del carril o riel y presionar contra él
hasta que quede fijo.
Para la desinstalación. Desplazar hacia abajo la palanca de bloqueo con un desarmador y
jalar el PLC.

Profesor: Enrique A. León Turrubiates

15
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

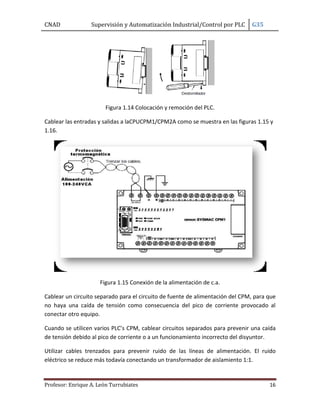

Figura 1.14 Colocación y remoción del PLC.
Cablear las entradas y salidas a laCPUCPM1/CPM2A como se muestra en las figuras 1.15 y
1.16.

Figura 1.15 Conexión de la alimentación de c.a.
Cablear un circuito separado para el circuito de fuente de alimentación del CPM, para que
no haya una caída de tensión como consecuencia del pico de corriente provocado al
conectar otro equipo.
Cuando se utilicen varios PLC’s CPM, cablear circuitos separados para prevenir una caída
de tensión debido al pico de corriente o a un funcionamiento incorrecto del disyuntor.
Utilizar cables trenzados para prevenir ruido de las líneas de alimentación. El ruido
eléctrico se reduce más todavía conectando un transformador de aislamiento 1:1.

Profesor: Enrique A. León Turrubiates

16
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Utilizar la sección adecuada en los cables de alimentación considerando la posibilidad de
caídas de tensión y la corriente permisible.

Figura 1.16 Conexión de las entradas y salidas al PLC.

Profesor: Enrique A. León Turrubiates

17
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Figura 1.17 Aspecto final del alambrado en el PLC.

1.2.4. Mapa de Memoria del PLC CPM1 y CPM2A.
Módulos de Entrada. El módulo de entrada es una interfaz, la cual recupera información
del mundo real a través de los dispositivos de entrada y la convierte en datos para la CPU.
Para convertir estos datos a los niveles de voltaje requeridos por la CPU se utiliza
acopladores ópticos.

Figura 1.18. Conexión de un interruptor al módulo de entrada.
Los módulos de entrada estándar pueden ser divididos en tres tipos generales:
Profesor: Enrique A. León Turrubiates

18
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

1. ID- Entradas DC
2. IA- Entradas AC
3. IM- Entradas AC/DC, 24V solamente
Existe una amplia variedad de módulos de entrada DC disponibles según el número de
puntos de entrada, requerimientos de voltaje y tipo de conexiones.
Las siguientes características de las entradas DC las convierte en la mejor elección para
muchas aplicaciones:






Se trabajan en niveles de voltaje y corriente relativamente seguros (5-24Vdc
típicamente).
Ofrece tiempos de respuesta más rápidos (1.5 ms típicamente).
Los requerimientos del cableado de campo son más flexibles y menos estrictos que
en sistemas de 120 Vac.
Se conectan fácilmente a dispositivos electrónicos como sensores fotoeléctricos,
de proximidad y de fibra óptica.
Los módulos de entrada DC se ofrecen en altas densidades, llegando a 32 y 64
puntos en algunos estilos de PLC’s.

Módulos de Salida. Una vez que el programa del usuario ha procesado todos los datos de
entrada, la CPU envía datos a los dispositivos de salida a través de los módulos de salida
(Para más información refiérase al anexo C).

Figura 1.19. Conexión de una carga al módulo de salida.
Los módulos de salida convierten las señales de la CPU a los niveles de voltaje que pueden
ser usados por los dispositivos de salida (lámparas, solenoides, relés, etc.). Los módulos de
salida están disponibles en tres versiones:
1. OC Relé de contacto AC (DC)
Profesor: Enrique A. León Turrubiates

19
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2. OD Transistor DC
3. OA Triac (relé de estado sólido) AC
Salidas a relé. Están disponibles en versiones de 16 y 32 puntos. En algunos PLCs el
módulo está construido de tal manera que los relés sean reemplazables, si alguno llegara
a fallar. Las salidas a relé son la mejor opción cuando:
1.
2.
3.
4.
5.
6.

Se requieren corrientes de 2 Amps.
No se tolera ninguna corriente de pérdida.
La salida cambia con baja frecuencia.
Se deben controlar tensiones AC/DC no estándares.
Se acepta un tiempo de respuesta de 15 ms.
La tensión de AC tiene picos y transitorios.

Direccionamientos de las E/S. Todos los PLC’s usan un número para identificar un punto
de E/S (Entrada/Salida) y es denominado dirección.
Cada dispositivo del mundo real es reconocido en el programa del PLC por su dirección.
Las direcciones referencian a dos partes: el canal y el bit. El canal es una celda o grupo de
bits que pueden ser manipulados como una unidad. En los PLC’s OMRON un canal es una
palabra (en inglés Word), es decir, un grupo de 16 bits de longitud.
La dirección de un punto E/S es un número de 5 dígitos. Los tres primeros dígitos
identifican el canal, y los dos siguientes identifican el bit. Así por ejemplo un punto de
entrada con la dirección 00001 está asignado al canal 000 y bit 01. Un punto de salida con
la dirección 01011 está asignado al canal 010 y bit 11 (Para más detalles, ver Anexo G).

Profesor: Enrique A. León Turrubiates

20
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Figura 1.20. Direccionamiento de las E/S.
La CPU requiere instrucciones para procesar todos los datos que están siendo
introducidos, y requiere, además, un área para almacenar estos datos. La MEMORIA
proporciona esta área y es en ella donde el programa del usuario es almacenado.
Áreas de la memoria. La memoria de los PLC’s está organizada por áreas de funciones
diferenciadas y claramente definidas. La estructura de la memoria de los PLC’s es conocida
como matriz de memoria, mapa de memoria o mapa E/S.
La matriz se divide en secciones o áreas con el fin de que sea más manejable para el
usuario. La mayoría de las áreas tienen un prefijo tal como HR, T, DM y un número de 3 o
4 dígitos para definir su localización específica en la memoria. Por ejemplo, el
temporizador 0 (Timer 0) será referenciado como T000, el relé de mantenimiento 0
(Holding Relay 0) como HR0000 y la memoria de datos 0 (Data Memory 0) como DM0000
(Para más detalles, ver el Anexo D).
Todos los PLC’s OMRON tienen las siguientes áreas dentro de su matriz de memoria:
Área IR (relés internos). Las funciones de los bits de ésta área son:
Área de entradas y salidas: Son bits del área IR designados a los módulos de entradas y
salida conectados al PLC. Ellos reflejan el estado ON/OFF de las señales de entrada y salida
del mundo real.
Área de trabajo: Son bits que pueden ser usados libremente en el programa del PLC para
almacenar un estado. Los bits de trabajo son reseteados (es decir, llevados a OFF) cuando
Profesor: Enrique A. León Turrubiates

21
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

la fuente de poder del PLC es apagada, o cuando la operación del PLC comienza o se
detiene.
Los bits restantes del área IR tienen funciones específicas. La mayoría de éstos, pero no
todos, pueden ser usados como bits de trabajo cuando la función específica no está
siendo usada.
Los bits del área IR tienen direcciones con prefijo IR seguido de un número de 5 dígitos; los
tres primeros dígitos indican el canal y los dos siguientes el bit, así, la dirección IR00205
referencia al bit 5 del canal 2 (direccionamiento por bit). Si la dirección se señala con sólo
tres dígitos, se estará haciendo referencia a un canal completo, por ejemplo, IR300
referencia a todos los bits del canal 300 (direccionamiento por canal).
Área SR (relés especiales). Los bits de esta área funcionan esencialmente como banderas
(en inglés “flags”) relacionadas con la operación del PLC, algunas de ellas son:
•
•
•
•

Pulsos de reloj.
Bandera de acarreo.
Bandera de error.
Bandera alarma de batería.

Esta área de memoria es direccionada en forma similar al área IR.
Área TR (relés temporales). Estos bits son usados para almacenar temporalmente
condiciones ON/OFF de ejecución en las ramificaciones de un diagrama en escalera
complejo. Son útiles sólo cuando se requiere programar un diagrama de escalera en
código mnemónico.
Todos los PLC’s tienen 8 relés temporales identificados TR0 hasta TR7 (TR es el prefijo para
accesar al área).
Área HR (relés de mantenimiento). El área HR es usada para almacenamiento y
manipulación de datos internos. Esta área de memoria es retentiva, es decir, retiene el
estado ON/OFF de los bits aún luego de que la fuente de poder del PLC se haya apagado o
cuando la operación del mismo comienza o se detiene. Ella es usada en la misma forma
que el área de trabajo.
El área de memoria HR puede ser accesada por canal (HR00) o por bit (HR0012).
Área AR (relés auxiliares). Similarmente al área SR, los bits del área AR funcionan
principalmente como banderas relacionadas con la operación del PLC, algunas de ellas
son:
Profesor: Enrique A. León Turrubiates

22
CNAD

Supervisión y Automatización Industrial/Control por PLC
•
•
•

G35

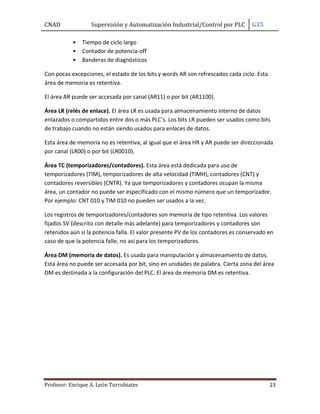

Tiempo de ciclo largo
Contador de potencia-off
Banderas de diagnósticos

Con pocas excepciones, el estado de los bits y words AR son refrescados cada ciclo. Esta
área de memoria es retentiva.
El área AR puede ser accesada por canal (AR11) o por bit (AR1100).
Área LR (relés de enlace). El área LR es usada para almacenamiento interno de datos
enlazados o compartidos entre dos o más PLC’s. Los bits LR pueden ser usados como bits
de trabajo cuando no están siendo usados para enlaces de datos.
Esta área de memoria no es retentiva, al igual que el área HR y AR puede ser direccionada
por canal (LR00) o por bit (LR0010).
Área TC (temporizadores/contadores). Esta área está dedicada para uso de
temporizadores (TIM), temporizadores de alta velocidad (TIMH), contadores (CNT) y
contadores reversibles (CNTR). Ya que temporizadores y contadores ocupan la misma
área, un contador no puede ser especificado con el mismo número que un temporizador.
Por ejemplo: CNT 010 y TIM 010 no pueden ser usados a la vez.
Los registros de temporizadores/contadores son memoria de tipo retentiva. Los valores
fijados SV (descrito con detalle más adelante) para temporizadores y contadores son
retenidos aún si la potencia falla. El valor presente PV de los contadores es conservado en
caso de que la potencia falle, no así para los temporizadores.
Área DM (memoria de datos). Es usada para manipulación y almacenamiento de datos.
Esta área no puede ser accesada por bit, sino en unidades de palabra. Cierta zona del área
DM es destinada a la configuración del PLC. El área de memoria DM es retentiva.

Profesor: Enrique A. León Turrubiates

23
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

1.3. Operación.
1.3.2. Consola de Programación.
El PLC puede servir en todo tipo de ambientes automatizados, y aunque hoy en día se
puede realizar la programación por medio de la computadora, muchas veces no es
conveniente o posible tenerlos conectados, por lo que los operadores cuentan con
consolas de programación (también llamados Teaching Box) que nos permiten revisar el
programa, el estado de entrada y salidas e incluso hacer modificaciones.
La consola de programación que se utiliza con el CQM1 es la PRO01, en la cual usted debe
mantener pulsada la tecla Shift para escribir la letra impresa en la esquina superior
izquierda de una tecla o para escribir la función superior de las teclas con dos funciones.

Figura 1.21. Consola de programación PRO01.

Profesor: Enrique A. León Turrubiates

24
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Figura 1.22. Teclas del programador.

Profesor: Enrique A. León Turrubiates

25
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

1.3.1. Modos de operación.
Los PLC’s OMRON tienen 3 modos de operación: PROGRAM, MONITOR y RUN. La consola
de programación le permite seleccionar el modo de operación y efectuar las operaciones
permisibles en él.
Modo PROGRAM. En modo PROGRAM la CPU está parada. Use este modo para:
•
•
•
•
•
•

Introducir el programa
Verificar el programa
Insertar una instrucción en el programa
Borrar una instrucción del programa
Borrar la memoria
Registrar la tabla de E/S

Modo MONITOR. En modo MONITOR la CPU está corriendo. Use este modo para:
•
•
•
•
•

Cambiar valores de temporizadores/contadores
Monitorear el estado de E/S
Monitorear canales, temporizadores y contadores
Forzar contactos a ON/OFF
Cambiar datos en áreas DM’s, AR’s, TC’s, SR’s e IR’s

Modo RUN. En modo RUN la CPU está corriendo. Use este modo para monitorear el
estado de E/S, canales, temporizadores, contadores, etc. No está permitido cambiar
valores en modo RUN.

1.3.3. Inicialización.
1. Antes de conectar la fuente de alimentación. Coloque el selector de modo de la consola
de Programación en la posición PROGRAM.

Figura 1.23 Selector de modo de operación.
Profesor: Enrique A. León Turrubiates

26
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2. Incorpore el password pulsando las teclas CLR y MONTR. En este punto, pulsar la tecla
SHIFT y después el #1 para activar o desactivar el buzzer.
3. Borrar la memoria pulsando CLR, SET, NOT, RESET y finalmente MONTR.
4. Visualizar y borrar los mensajes de error pulsando CLR, FUN y luego MONTR, seguir
pulsando esta tecla hasta borrar todos los mensajes de error.
Pulsar la tecla CLR para obtener el primer display de programación (dirección 00000).

Profesor: Enrique A. León Turrubiates

27
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

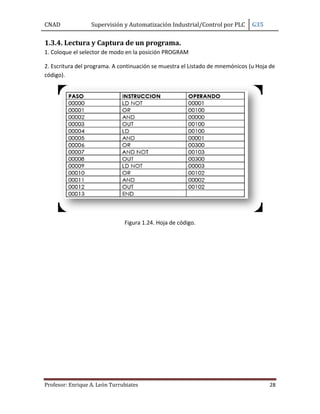

1.3.4. Lectura y Captura de un programa.
1. Coloque el selector de modo en la posición PROGRAM
2. Escritura del programa. A continuación se muestra el Listado de mnemónicos (u Hoja de
código).

Figura 1.24. Hoja de código.

Profesor: Enrique A. León Turrubiates

28
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

3. Captura del programa.

Profesor: Enrique A. León Turrubiates

29
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

4. Inserción de una instrucción. Coloque el selector de modo en la posición PROGRAM,
busque la instrucción del lugar de inserción (paso Nº 00009). Inserte el programa:

El procedimiento se repite para insertar las instrucciones siguientes:

5. Borrado de una instrucción. Ubíquese en la instrucción que desea borrar, presione la
tecla DEL y luego la tecla FLECHA-ARRIBA.
Profesor: Enrique A. León Turrubiates

30
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2. Programación.
2.1. Introducción.
El sistema de programación permite, mediante las instrucciones del PLC, confeccionar el
programa de usuario. Posteriormente el programa realizado, se trasfiere a la memoria de
programa de usuario.
Una memoria típica permite almacenar como mínimo hasta mil instrucciones con datos de
bit, y es del tipo lectura/escritura, permitiendo la modificación del programa cuantas
veces sea necesario.
Tiene una batería tampón para mantener el programa si falla la tensión de alimentación.
La programación del autómata consiste en el establecimiento de una sucesión ordenada
de instrucciones, escritas en un lenguaje de programación concreto.
Estas instrucciones están disponibles en el sistema de programación y resuelven el control
de un proceso determinado.

2.2. Procedimiento de Programación.
El desarrollo de un programa envuelve la realización de algunos pasos básicos, ello son:
1. Determinar los objetivos del sistema de control: El paso más importante en el
desarrollo de un programa es determinar qué debe hacer el sistema de control y en qué
orden las tareas deseadas deben ser cumplidas.
2. Asignar los dispositivos de entrada/salida: Una vez que las tareas han sido definidas y
se han determinado los dispositivos de entrada/salida necesarios para realizarlas, deben
asignarse estos dispositivos a puntos de entrada/salida del PLC, esto es, asignar una
dirección particular a cada entrada y salida en la forma de un número de 5 dígitos.
3. Crear el diagrama de escalera: Un diagrama de escalera es una representación gráfica
de un programa de PLC. Consiste de dos líneas verticales espaciadas simbolizando los
soportes de una escalera y representan cables de potencia o BUSES.

Profesor: Enrique A. León Turrubiates

31
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Todos los circuitos conmutadores (contactos de relés) con los que se construyen
condiciones de ejecución parten del bus izquierdo que es la línea viva de potencia.
Todas las instrucciones a ejecutar se encuentran del lado derecho que es la línea de tierra
o neutro. Los peldaños de la escalera son circuitos horizontales llamados líneas de
instrucción (en inglés rungs) que se inician desde el bus izquierdo con contactos de relés
pasando a través de varios de éstos y finalizando en el bus derecho con la instrucción. El
diagrama de escalera es preparado secuencialmente en el orden que la acción debe
ocurrir.
4. Introducir el programa en la CPU: Después que se ha creado el diagrama de escalera, el
mismo debe ser convertido a un lenguaje que el PLC pueda usar. Este lenguaje consiste de
instrucciones y operandos, estos últimos se refieren a direcciones y datos.
La introducción del programa en la CPU se puede hacer vía consola de programación o vía
Software gráfico (LSS/SSS, CPT o SISWIN).
Cuando se introduce el programa vía consola se hace necesario convertir el diagrama de
escaleras al lenguaje o código de mnemónicos, en los otros casos el software se encarga
de la conversión, pero indistintamente de la vía, el programa es siempre almacenado en
memoria en forma de mnemónicos.
5. Verificar el programa: Revisar el programa para corregir, si existen, errores de sintaxis.
6. Ejecutar el programa: Poner a prueba el programa para corregir, si existen, errores de
ejecución.
7. Instalar el sistema: Instalar el sistema de control completo, ejecutar el programa y
realizar el ajuste fino si lo requiere.

2.3. Instrucciones de Programación.
Existen básicamente dos tipos de instrucciones utilizadas en programación de diagrama de
relés: instrucciones de relés que corresponden a las condiciones del diagrama de relés y
las de la parte derecha del diagrama de relés, controladas por las anteriores.
Las primeras se utilizan en forma de instrucción sólo cuando se convierten a código
nemónico.

Profesor: Enrique A. León Turrubiates

32
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

La mayoría de las instrucciones tienen uno o varios operandos asociados. Los operandos
indican o suministran los datos sobre los que se ejecutará la instrucción.
En ciertas ocasiones éstos se especifican como valores numéricos, pero lo normal es que
sean direcciones de canales o bits que contienen los datos a utilizar. Por ejemplo, una
instrucción MOVE que tiene asignado como primer operando el canal 00, moverá el
contenido de dicho canal a otro lugar. Este otro lugar se designará como un operando.
Un bit cuya dirección se asigna a un operando se denomina bit operando; un canal cuya
dirección se asigna a un operando se denomina canal operando. Cuando se asigna una
constante como operando, se ha de escribir delante el caracter # para indicar que no es
una dirección.
En la figura 2.1 siguiente se muestra una tabla del listado de instrucciones y los diferentes
tipos en que se clasifican.

Figura 2.1. Tipos de instrucciones del PLC CPM1 y CPM2A de Omron.

Profesor: Enrique A. León Turrubiates

33
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.3.1. Instrucciones básicas de diagrama de relés y control de bit.
Hay siete instrucciones que se pueden utilizar generalmente para controlar estados
individuales de bits. Son OUT, OUT NOT, DIFU(13), DIFD(14), SET, RSET y KEEP(11). Estas
instrucciones se utilizan para poner los bits a ON y OFF de diferentes formas.
LOAD y LOAD NOT; OUT y OUT NOT: La primera condición que inicia una línea de
instrucción (rung) en un diagrama de escalera corresponde a una instrucción LOAD o
LOAD NOT.
Cada una de estas instrucciones requiere una línea de código mnemónico.

Figura 2.2. Instrucciones LD/AND/OUT
AND: Para conexión de contactos en serie.

Figura 2.3. Instrucción AND
OR: Para conexión de contactos en paralelo.

Figura 2.4 Instrucción OR.

Profesor: Enrique A. León Turrubiates

34
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

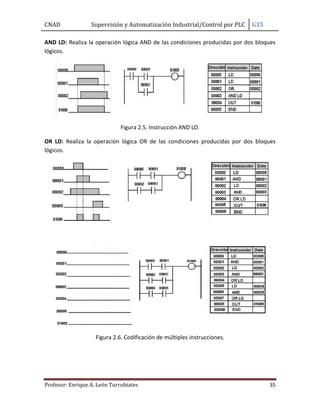

AND LD: Realiza la operación lógica AND de las condiciones producidas por dos bloques
lógicos.

Figura 2.5. Instrucción AND LD.
OR LD: Realiza la operación lógica OR de las condiciones producidas por dos bloques
lógicos.

Figura 2.6. Codificación de múltiples instrucciones.

Profesor: Enrique A. León Turrubiates

35
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

DIFU(13) y DIFD(14): Se utilizan para poner a ON el bit designado durante sólo un ciclo de
scan.

Figura 2.10. Flanco de subida y bajada.
Cuando se ejecuta, DIFU(13) compara su ejecución actual con la condición de ejecución
previa. Si ésta era OFF y la actual es ON, DIFU(13) pondrá a ON el bit designado. Si la
condición de ejecución previa era ON y cualquiera que sea la actual, DIFU(13) pondrá el bit
designado a OFF o lo dejará en OFF (si ya estaba en OFF). Por lo tanto, el bit designado
nunca estará en ON durante más de un ciclo de scan, suponiendo que se ejecuta en cada
scan.
Cuando se ejecuta, DIFD(14) compara su ejecución actual con la condición de ejecución
previa. Si ésta era ON y la actual OFF, DIFD(14) pondrá a ON el bit designado. Si la
condición de ejecución previa era OFF y cualquiera que sea la actual, DIFD(14) pondrá a
OFF el bit designado o lo dejará en OFF.

SET (FUN (SET)) y RESET (FUN (RESET)).
SET pone el bit operando a ON cuando la condición de ejecución es ON y no afecta al
estado del operando cuando la condición es OFF. RSET pone a OFF el bit operando cuando
la condición de ejecución es ON y no afecta al estado del bit operando cuando la condición
de ejecución es OFF.

Profesor: Enrique A. León Turrubiates

36
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Figura 2.11. Activar-Desactivar
Los estados de los bits de operando para SET y RESET programadas entre IL(002) e
ILC(003) o JMP(004) y JME(005) no cambiará cuando se cumpla la condición del
enclavamiento o salto (es decir cuando IL(002) o JMP(004) se ejecute con una condición
de ejecución OFF).
Las instrucciones SET RESET son muy parecidas a OUTPUT y OUTPUT NOT, excepto que
solo cambian el estado de sus bits operandos para condiciones de ejecución ON. Ninguna
instrucción afectará el estado de su bit operando cuando la condición de ejecución es OFF.
SET pondrá en ON el bit especificado cuando la condición de ejecución sea ON, pero a
diferencia de OUTPUT, SET no pondrá el bit a OFF, cuando la condición sea OFF. RESET
pondrá en OFF el bit especificado cuando la condición de ejecución sea ON, pero a
diferencia del OUTPUT NOT, RESET no pondrá el bit a ON cuando la condición sea OFF.

KEEP (FUN (11)). Báscula donde se da preferencia al RESET sobre el SET.
KEEP(11) se utiliza para mantener el estado del bit designado basado en dos condiciones
de ejecución. Estas condiciones de ejecución se denominan S y R. S es la entrada de set; R,
la entrada de reset. KEEP(11) opera de forma similar a un relé de enclavamiento que se
pone a 1 con S y a 0 con R.
Cuando S se pone en ON, el bit designado se pondrá en ON permaneciendo en ON hasta el
reset, independientemente de si S está en ON o pasa a OFF. La relación entre condiciones
de ejecución y estado de bit de KEEP(11) se muestra a continuación:

Profesor: Enrique A. León Turrubiates

37
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Figura 2.11. Mantenimiento del estado del bit.
IL (FUN (02)). Interlock.
ILC (FUN (03)). Interlock clear.
IL(02) se utiliza siempre junto con ILC(03) para crear enclavamientos. Estas instrucciones
se utilizan para realizar bifurcaciones similares a las obtenidas con bits TR, pero el
tratamiento de las instrucciones entre IL(02) y ILC(03) difiere del tratamiento con bits TR
cuando la condición de ejecución para IL(02) es OFF.
Si la condición de ejecución de IL(02) es ON, el programa se ejecutará como está escrito,
con una condición de ejecución ON utilizada para iniciar cada línea de instrucción desde el
punto en que se encuentra IL(02) hasta la siguiente ILC(03).
El problema de almacenar condiciones de ejecución en puntos de bifurcaciones, también
se puede resolver utilizando estas instrucciones que eliminan los puntos de bifurcación
completamente, cuando se coloca una instrucción INTERLOCK delante de una sección de
un programa de relés, la condición de ejecución para la instrucción INTERLOCK, controlará
la ejecución de todas las instrucciones hasta la siguiente instrucción INTERLOCK CLEAR.
Dentro de un bloque de instrucciones, se pueden utilizar más de una instrucción de
INTERLOCK y cada una es afectada por la instrucción INTERLOCK CLEAR.

Profesor: Enrique A. León Turrubiates

38
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Figura 2.12. Interlock eléctrico.
JMP (FUN (04)) y JMP (FUN(05)). Saltos
JMP(04) se utiliza siempre junto con JME(05) para crear saltos, es decir para saltar de un
punto a otro del diagrama de relés. JMP(04) define el punto desde el que se salta; JME(05)
define el punto destino del salto. Cuando la condición de ejecución para JMP(04) es OFF,
no se ejecuta ningún salto.
Cuando la condición de ejecución para JMP(04) es ON, se realiza un salto a la JME(05) con
el mismo número de salto, no ejecutándose las instrucciones entre ambas JMP y JME y se
ejecuta la instrucción que sigue a JME(05).
No cambiará el estado de temporizadores, contadores, bits utilizados en OUT, bits
utilizados en OUT NOT y del resto de bits controlados por las instrucciones comprendidas
entre JMP(04) y JMP(05). Cada uno de estos números de salto se puede utilizar para
definir sólo un salto.
Dado que todas las instrucciones entre JMP(04) y JME(05) se saltan, los números de salto
de 01 a 99 (de 01 a 49 en PLCs CPM1/CPM1A/SRM1) se pueden utilizar para reducir el
tiempo de scan.
Salto número 00. Si el número de salto para JMP(04) es 00, la CPU buscará la siguiente
JME(05) con un número de salto de 00. Para ello, debe buscar en el programa,
Profesor: Enrique A. León Turrubiates

39
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

provocando un tiempo de scan más largo (cuando la condición de ejecución es OFF) que
para otros saltos.
No cambiará el estado de temporizadores, contadores, bits utilizados en OUT, bits
utilizados en OUT NOT y del resto de bits controlados por las instrucciones comprendidas
entre JMP(04) 00 y JMP(05) 00.
El número de salto 00 se puede utilizar tantas veces como se desee. Un salto de JMP(04)
00 irá siempre a la siguiente JME(05) 00 en el programa. Por lo tanto es posible utilizar
JMP(04) 00 consecutivamente y concluir todas ellas en la misma JME(05) 00.

Figura 2.13. Saltos de escalones.

2.3.2. Instrucciones de Temporizador y Contador.
TIM. Temporizador

Figura 2.14. Temporizador.
Profesor: Enrique A. León Turrubiates

40
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

CNT. Contador

Figura 2.15. Contador ascendente.
CNTR (FUN (12)). Contador Reversible.

Figura 2.16. Contador ascendente - descendente.

2.3.3. Instrucciones de Transferencia de Datos.
SFT (FUN (10)). Registro de desplazamiento.

Figura 2.17. Desplazamiento de datos.

Profesor: Enrique A. León Turrubiates

41
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

MOV (FUN(21)). Mover

Figura 2.18. Mover datos.

2.3.4. Instrucciones de Comparación.

Figura 2.19. Comparación.

Profesor: Enrique A. León Turrubiates

42
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.3.5. Instrucciones de INC/DEC.

Figura 2.20. Incrementar – Decrementar.

Profesor: Enrique A. León Turrubiates

43
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.4. Prácticas introductorias de control con PLC.

Profesor: Enrique A. León Turrubiates

44
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.4.1. Circuitos de control combinados serie-paralelo.
I.

Objetivo

Que el participante se familiarice con el diseño y la aplicación de los circuitos combinados
serie-paralelo empleados comúnmente en los circuitos básicos de control y representados
en los diagramas de escalera.
II.

Material y Equipo




III.

Entrenador de PLC.
Programador manual del PLC.
Software de simulación.
Planteamiento del problema

Control de taladrado. En primera instancia se requiere controlar el arranque, paro y
operación de una máquina hidráulica perforadora de láminas mediante un PLC.
El control de la máquina contará con un interruptor de palanca (1 polo 1 tiro), para el
arranque y paro general del sistema hidráulico. La operación del taladrado se realizará con
dos botones pulsadores que serán accionados simultáneamente para que el taladro gire,
baje y perfore el material, de esta manera se podrá evitar que el operador se accidente
manteniendo ambas manos ocupadas. Al soltar ambos botones el taladro retornará a su
posición inicial (arriba) y justo en ese momento el motor dejará de girar.
El sistema deberá contar con un botón de paro de emergencia y además estará protegido
contra corto circuitos y sobrecarga.

Figura 2.21 Control de taladrado.

Profesor: Enrique A. León Turrubiates

45
CNAD

Supervisión y Automatización Industrial/Control por PLC

Profesor: Enrique A. León Turrubiates

G35

46
CNAD
IV.

Supervisión y Automatización Industrial/Control por PLC

G35

Instrucciones

1. Analice detalladamente el planteamiento del problema.
2. Elabore una propuesta de solución.
3. Realice el diagrama de escalera de acuerdo a su propuesta.
4. Simule el correcto funcionamiento del circuito.
5. Proceda a trasladar su respuesta a la solución por PLC.

Profesor: Enrique A. León Turrubiates

47
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.4.2. Circuitos con autoenergización.
I.

Objetivo

Que el participante practique los conceptos de los circuitos dominante ON y dominante
OFF en un circuito autoenergizado como una aplicación práctica de uno de los circuitos
más importantes en el control secuencial automático por sus características de
funcionamiento.
II.

Material y Equipo




III.

Entrenador de PLC.
Programador manual del PLC.
Software de simulación.
Planteamiento del problema

Control de prioridad. Se requiere diseñar y construir un control por PLC que permita dar
prioridad a la persona que pulse primero el botón de su estación dentro de un concurso,
accionando un indicador audible y luminoso e inhibiendo en consecuencia los indicadores
de sus oponentes.
Mediante otro botón de restablecimiento el sistema volverá a sus condiciones iniciales.
El sistema deberá estar protegido con un botón de emergencia.

Figura 2.22 Control de prioridad.

Profesor: Enrique A. León Turrubiates

48
CNAD
IV.

Supervisión y Automatización Industrial/Control por PLC

G35

Instrucciones

1. Analice detalladamente el planteamiento del problema.
2. Elabore una propuesta de solución.
3. Realice el diagrama de escalera de acuerdo a su propuesta.
4. Simule el correcto funcionamiento del circuito.
5. Proceda a trasladar su respuesta a la solución por PLC.

Profesor: Enrique A. León Turrubiates

49
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.4.3. Circuitos con autoenclavamiento (interlock).
I.

Objetivo

Que el participante se inicie en la programación del PLC y se familiarice con los
dispositivos de Interlock eléctrico empleados comúnmente en los circuitos básicos de
control y representados en los diagramas de escalera.
II.

Material y Equipo




III.

Entrenador de PLC.
Programador manual del PLC.
Software de simulación.
Planteamiento del problema I

Control de un limpiaparabrisas. El limpiaparabrisas de un automóvil en un día lluvioso
puede funcionar por pausas al presionar el control y no se puede detener de inmediato en
medio del cristal estorbando la visión, hay que esperar a que acabe su recorrido y se sitúe
en la posición horizontal de reposo.
Considérese el siguiente montaje: Un interruptor PB1 (NA) conectado a la entrada de un
PLC activa el motor conectado a la salida (M) que mueve la pluma del limpiaparabrisas
hacia la izquierda (para simplificar se supondrá que el motor gira en un solo sentido y un
mecanismo hace regresar la pluma hacia la derecha), otro interruptor final de carrera
(LS1) detecta la llegada a la posición horizontal. Se desea diseñar un circuito de control
que al liberar el interruptor (PB1) no detenga el limpiaparabrisas hasta que llegue a la
posición horizontal derecha.
De aquí en adelante, salvo que se indica lo contrario, se supondrá que los pulsadores son
normalmente abiertos (NA). El cuadro resumen de las entradas y salidas a utilizar y de los
dispositivos conectados a ellas es el siguiente:

Profesor: Enrique A. León Turrubiates

50
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Figura 2.23. Control de limpiaparabrisas.
IV.

Instrucciones

1. Analice detalladamente el planteamiento del problema.
2. Elabore una propuesta de solución.
3. Realice el diagrama de escalera de acuerdo a su propuesta.
4. Simule el correcto funcionamiento del circuito.
5. Proceda a trasladar su respuesta a la solución por PLC.

Profesor: Enrique A. León Turrubiates

51
CNAD
V.

Supervisión y Automatización Industrial/Control por PLC

G35

Planteamiento del problema II

Arranque y paro de un motor trifásico. Se requiere controlar el arranque, paro e inversión
de giro de un motor trifásico de corriente alterna mediante una estación de botones y un
PLC. El sistema deberá estar protegido con un botón de paro de emergencia, contra corto
circuitos y sobrecarga.

Figura 2.24. Control de un motor trifásico.
IV.

Instrucciones

1. Analice detalladamente el planteamiento del problema.
2. Elabore una propuesta de solución.
3. Realice el diagrama de escalera de acuerdo a su propuesta.
4. Simule el correcto funcionamiento del circuito.
5. Proceda a trasladar su respuesta a la solución por PLC.

Profesor: Enrique A. León Turrubiates

52
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.4.4. Circuitos con temporizador.
I.

Objetivo

Que el participante se familiarice con el diseño y la aplicación de los circuitos donde se
requiere considerar el tiempo como elemento de control en los circuitos automáticos de
control de procesos.
II.

Material y Equipo




III.

Entrenador de PLC.
Programador manual del
PLC. Software de simulación.
Planteamiento del problema

Diseñar e implementar un circuito de control mediante un PLC para un sistema de control
de tráfico para un paso peatonal que responda a las condiciones mostradas en el
diagrama de tiempos de la figura siguiente:

Profesor: Enrique A. León Turrubiates

53
CNAD
IV.

Supervisión y Automatización Industrial/Control por PLC

G35

Instrucciones

1. Analice detalladamente el planteamiento del problema.
2. Elabore una propuesta de solución.
3. Realice el diagrama de escalera de acuerdo a su propuesta.
4. Simule el correcto funcionamiento del circuito.
5. Proceda a trasladar su respuesta a la solución por PLC.

Profesor: Enrique A. León Turrubiates

54
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.4.5. Circuitos con contador.
I.

Objetivo

Que el participante diseñe y la aplique las características de los circuitos con dispositivos
contadores donde se requiere considerar el conteo como elemento de control en los
circuitos automáticos de control de procesos.
II.

Material y Equipo




III.

Entrenador de PLC.
Programador manual del
PLC. Software de simulación.
Planteamiento del problema

Se debe realizar una automatización del control de acceso a un garaje.
El garaje dispone de una entrada con barrera, semáforo (rojo / verde) y detector de
llegada de coche; y de una salida sin barrera y en la que únicamente hay un detector de
salida de coches.
El funcionamiento debe ser el siguiente:






Se supone que en el garaje no hay coches inicialmente y se cuenta el número de
coches que entran y salen para controlar el total de coches en el garaje en cada
momento.
Si llega un coche y quedan plazas libres, se debe abrir la barrera (se ignora el cierre
para simplificar).
Si llega un coche y no quedan plazas libres, no se abre la barrera.
El semáforo estará verde cuando queden plazas libres y rojo cuando el garaje esté
completo. Se supone que el garaje tiene 10 plazas.

Existe también un botón para resetear el contador a cero manualmente.

Profesor: Enrique A. León Turrubiates

55
CNAD

IV.

Supervisión y Automatización Industrial/Control por PLC

G35

Instrucciones

1. Analice detalladamente el planteamiento del problema.
2. Elabore una propuesta de solución.
3. Realice el diagrama de escalera de acuerdo a su propuesta.
4. Simule el correcto funcionamiento del circuito.
5. Proceda a trasladar su respuesta a la solución por PLC.

Profesor: Enrique A. León Turrubiates

56
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.5. Proyectos de aplicación
2.5.1. Control del taladrado de piezas.
Un PLC ha de controlar el mecanizado de piezas en un puesto formado por una mesa
giratoria con tres sectores (ver figura).
1. El primer sector recibe las piezas desde un alimentador vertical cuando es
accionado desde el PLC, colocando una pieza en la mesa giratoria.
2. En el segundo sector se realizará un taladrado en la parte superior de la pieza
cuando reciba la señal de descenso del taladro. Al llegar el taladro a la posición
inferior, nuevamente subirá el taladro con la señal hasta llegar a la posición
superior. Se supone que continuamente todas las brocas están en funcionamiento
sin tener ninguna salida asociada.
3. En el último sector, el taladrado se practica en una de las paredes laterales de la
pieza cuando se reciba la señal correspondiente que empuja un cilindro de simple
efecto para hacer el orificio. Al llegar al otro lado, se deja de accionar el cilindro de
simple efecto. Al retroceder el vástago a la posición inicial, un cilindro de simple
efecto situado bajo la mesa hará avanzar su correspondiente vástago hasta la
posición extrema. Con esto, se conseguirá desalojar la pieza de la mesa dejándola
caer sobre una banda en movimiento.
4. La tarea concluye cuando el vástago retrocede a la posición inicial.
5. Para pasar de un sector a otro, la mesa girará 120º en un sentido, lo que se
consigue con activar el correspondiente motor de la mesa durante 3 segundos.
No se tendrá en cuenta el mecanismo de fijación de las piezas al hacer el taladrado.

Mesa giratoria con un proceso de tres etapas.

Profesor: Enrique A. León Turrubiates

57
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.5.2. Control de un mezclador de pintura.
La figura muestra un mezclador de pintura. En la parte superior del mezclador hay dos
tuberías por donde se suministran dos componentes diferentes. En la parte inferior se
aprecia una sola tubería que transporta la mezcla de pintura preparada. Por una tubería
en la parte inferior del tanque se conduce la mezcla ya lista. Se requiere diseñar un
programa de control mediante un PLC para la operación de llenado, supervisión del nivel
del tanque y un ciclo de mezcla y calefacción, tal como se describe a continuación:
Paso 1: Presionar el botón de arranque para iniciar el ciclo del proceso.
Paso 2: Estando la mezcla en el nivel inferior del tanque, aplicar al mezclador el
componente 1 (Bomba 1), durante 6 segundos.
Paso 3: Posteriormente, aplicar al mezclador el componente 2 (Bomba 2), durante otros 4
segundos o hasta que llegue al nivel superior.
Paso 5: Arrancar el ciclo de mezcla y calefacción (Poner en marcha el motor del mezclador
y la electroválvula 2 de vapor durante 6 segundos).
Paso 6: Vaciar el mezclador (Bomba de vaciado y electroválvula 1 de vaciado) hasta que se
detecte nivel inferior, donde concluye el ciclo.
Paso 7: El ciclo deberá reiniciarse automáticamente.
Paso 8: Al término de 3 ciclos, el sistema se desactiva totalmente, hasta volver a presionar
el botón de arranque.
Paso 9: Mantener el estado del proceso hasta el final de los 3 ciclos aunque se active el
interruptor de paro en cualquier momento. Cada actuador será monitoreado con
indicadores luminosos.

Profesor: Enrique A. León Turrubiates

58
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.5.3. Control de un brazo ensamblador.
La figura siguiente representa una máquina que tiene un brazo motorizado empleado para
el ensamble de piezas.
Cuando se pulsa el botón de arranque con el brazo situado siempre en la posición 1, el
brazo gira en sentido antihorario y detiene su rotación una vez que ha llegado a la
posición 2. Transcurridos 5 segundos, el brazo gira en sentido horario hasta la posición 1 y
se detiene. Cada ciclo se repetirá en tres ocasiones antes de detenerse finalmente y solo
se podrá reiniciar nuevamente cuando vuelva a pulsarse el botón de arranque.

Se requieren los siguientes elementos para controlar el proceso correctamente:








Un botón pulsador para el arranque del proceso.
Un interruptor de fin de carrera para controlar la posición 1 (LS1).
Un interruptor de fin de carrera para controlar la posición 2 (LS2).
Giro del motor (M1) en sentido horario.
Giro del motor (M1) en sentido antihorario.
Lámparas piloto (LP1 y LP2) que indiquen cuando el brazo está en cada posición.
Considerar las medidas de seguridad necesarias para lograr que el ciclo se
complete correctamente aún con ausencia momentánea de energía eléctrica.

Profesor: Enrique A. León Turrubiates

59
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.5.4. Sistema de control para una grúa para transporte.
Se dispone de un puente grúa de dos movimientos, uno de la grúa ascendente y
descendente, y otro de desplazamiento de izquierda a derecha, tal y como se ve en la
figura. Así mismo tenemos los sensores necesarios para detectar la posición del puente
grúa.
En el estado inicial la grúa se encuentra abajo a la izquierda (LSB y LSI activados). Al pulsar
el botón de marcha (M) se pondrá en marcha el puente grúa de manera que se subirá la
grúa hasta alcanzar el límite superior (LSS). A continuación la grúa se desplaza hacia la
derecha hasta alcanzar el límite derecho (LSD). Seguidamente se bajará la grúa hasta
alcanzar el límite inferior (LSB) y se hará una pausa de unos 5 segundos para permitir la
carga o descarga de la grúa. Después de esta pausa la grúa volverá a subir hasta alcanzar
el límite superior (LSS) tras lo cual se dirigirá hacia la izquierda hasta alcanzar el límite
izquierdo (LSI). Cuando esto ocurra la grúa descenderá hasta el límite inferior,
completándose de esta manera el ciclo.
Simplificando el ciclo a seguir es el siguiente:
Subida hasta LSS -> Derecha hasta LSD -> Bajada hasta LSB -> Pausa 5 segundos -> Subida
hasta LSS -> Izquierda hasta LSI -> Bajada hasta LSB.

Profesor: Enrique A. León Turrubiates

60
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.5.5. Control para un proceso de cerrado de botellas.
Se dispone de una banda transportadora donde se realiza un proceso de colocación de
tapas en botellas de cierto producto, mediante tres robots, para lo cual se requiere de las
siguientes acciones:
1. Al pulsar el botón de set, el sistema se pone en marcha, cuando el botón de reset
es presionado el sistema se desactiva después de que no queden botellas en la
banda, es decir el ciclo debe concluir totalmente antes del paro general.
2. Cuando el sistema se acciona, el robot A se pone en marcha, toma una botella y la
deposita en la banda.
3. Al detectar pieza el sensor PH1, la banda se activa y el robot A se va a la posición
de espera.
4. Al detectar pieza el sensor PH3 la banda se detiene, activándose el robot B,
permitiendo que se realice el tapado de la botella y asumir la posición de espera.
5. Cuando detecta pieza el sensor PH2, la banda para y se pone en movimiento el
robot C para quitar el producto colocándolo en otro lugar y asumir la posición de
espera.
6. Cada que algún robot ejecute su rutina, los robots restantes y la banda,
permanecerán inmóviles.
7. Cuando se presione el botón de paro de emergencia, el sistema se desactiva
completamente para permitir corregir la falla y limpiar la banda para reiniciar el
proceso pulsando nuevamente el botón de set.

Profesor: Enrique A. León Turrubiates

61
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

2.5.6. Proceso de electrólisis.
El proceso de electrólisis que se quiere automatizar, consiste en el procedimiento para el
tratamiento de superficies, con el fin de hacerlas resistentes a la oxidación.

El sistema constará de tres baños:




Uno para el desengrasado de las piezas.
Otro para el aclarado de las piezas.
Un tercero donde se les dará el baño electrolítico.

La grúa introducirá la jaula portadora de las piezas que recibirán tratamiento en cada uno
de los depósitos o baños, comenzando por el depósito de desengrasado, a continuación
en el depósito de aclarado y por último se les dará el baño electrolítico.
En este último depósito, la grúa deberá permanecer 5 segundos para conseguir una
uniformidad de las piezas tratadas.
El ciclo se inicia al presionar el pulsador de arranque o marcha.
La primera acción a realizar es la elevación de la grúa, desplazándose hacia arriba, cuando
toca el interruptor límite de final de carrera FC2, la grúa comenzará a avanzar, hasta llegar
al FC4.
Estando en el punto FC4, cuando la grúa empieza a descender y toca el interruptor de
límite FC1, la grúa vuelve a ascender, hasta tocar de nuevo el interruptor de límite FC2,
Profesor: Enrique A. León Turrubiates

62
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

momento en el cual la grúa vuelve a avanzar, hasta alcanzar la posición de FC5. En este
instante se repiten los movimientos de descenso y ascenso de la grúa.
Cuando la grúa esté de nuevo en la posición superior, avanza hasta FC6; vuelve a bajar y
cuando toca FC1, se conecta el proceso de electrólisis.
Cuando ha pasado el tiempo fijado, se desconecta el proceso de electrólisis, y la grúa
comienza a ascender hasta que toca FC2. Al llegar a este punto, la grúa inicia el
movimiento de retroceso, hasta llegar al interruptor de límite FC3, momento en el cual
volverá a descender hasta activar el FC1 (condiciones iniciales).
Cuando se pulse el botón de paro, la grúa deberá regresar a sus condiciones iniciales de
arranque, no importando la posición en que se haya interrumpido.

Profesor: Enrique A. León Turrubiates

63
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Bibliografía.

CQM1 Programmable Controllers. Operation Manual .
OMRON, 1993.

AUTÓMATAS PROGRAMABLES INDUSTRIALES SYSMAC CQM1H
Guía de Instalación.

AUTÓMATAS PROGRAMABLES INDUSTRIALES SYSMAC
CQM1/CPM1/CPM1A/SRM1. Manual de Programación. OMRON, 1993

BARQUISIMETO. PLC’s Omron PDF.

Maser Grupo Tecnológico. Autómatas Programables.
http://www.grupo-maser.com

Profesor: Enrique A. León Turrubiates

64
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Anexos
Anexo A. Simbología Europea (DIN ó IEC).

Profesor: Enrique A. León Turrubiates

65
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Anexo B. Simbología Americana (ASA ó JIC).

Profesor: Enrique A. León Turrubiates

66
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Anexo C. Instrucciones de programación.
Las instrucciones se pueden introducir bien pulsando las correspondientes teclas de la
consola de programación (es decir, LD, AND, OR, NOT) o bien utilizando los códigos de
función. Para introducir una instrucción con sus códigos de función, pulsar FUN, el código
de función y luego WRITE.

Profesor: Enrique A. León Turrubiates

67
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Anexo C1.Códigos de función del CPM1 y CPM1A.

Profesor: Enrique A. León Turrubiates

68
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Anexo D. Estructura del área de memoria.
Con el CPM1/CPM2A se pueden utilizar las siguientes áreas de memoria.

Nota:
1. Los bits IR y LR que no se utilicen para sus funciones específicas, se pueden utilizar
como bits de trabajo.
2. Los contenidos de las áreas HR, LR, Contador y DM de lectura/escritura están
protegidos por un condensador. A 25_C, el condensador protege los datos durante 20
días.
3. Cuando se accede a un PV, los números de TC se utilizan como datos de canal; cuando
se accede a indicadores de finalización, se utilizan como datos de bit.
4. En los canales DM 6144 a DM 6655 no se pueden escribir datos desde el programa.

Profesor: Enrique A. León Turrubiates

69
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Anexo E. Área SR.
Estos bits sirven principalmente como indicadores relativos al funcionamiento del
CPM1/CPM1A o para contener valores presentes o seleccionados para varias funciones.
En la siguiente tabla se explican las funciones del área SR:

Profesor: Enrique A. León Turrubiates

70
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Anexo F. Especificaciones del CPM1 y CPM2A.
Especificaciones de la unidad de entrada

Especificaciones de la unidad de salida

Profesor: Enrique A. León Turrubiates

71
CNAD

Supervisión y Automatización Industrial/Control por PLC

G35

Anexo G. Direccionamiento de Entradas/Salidas.

CPM1 y CPM2A

Profesor: Enrique A. León Turrubiates

72
CNAD

Supervisión y Automatización Industrial/Control por PLC

Profesor: Enrique A. León Turrubiates

G35

73

Más contenido relacionado

La actualidad más candente

PLC y Electroneumática: Automatismos eléctricos e industriales por José Luis ...
PLC y Electroneumática: Automatismos eléctricos e industriales por José Luis ...PLC y Electroneumática: Automatismos eléctricos e industriales por José Luis ...
PLC y Electroneumática: Automatismos eléctricos e industriales por José Luis ...SANTIAGO PABLO ALBERTO

PLC y Electroneumática: Automatismos Industriales José Roldan Viloria.pdf
PLC y Electroneumática: Automatismos Industriales José Roldan Viloria.pdfPLC y Electroneumática: Automatismos Industriales José Roldan Viloria.pdf
PLC y Electroneumática: Automatismos Industriales José Roldan Viloria.pdfSANTIAGO PABLO ALBERTO

PLC y Electroneumática: Automatismo industrial por juan Carlos Martin y María...
PLC y Electroneumática: Automatismo industrial por juan Carlos Martin y María...PLC y Electroneumática: Automatismo industrial por juan Carlos Martin y María...
PLC y Electroneumática: Automatismo industrial por juan Carlos Martin y María...SANTIAGO PABLO ALBERTO

PLC: Los automatismos industriales con PLC
PLC: Los automatismos industriales con PLCPLC: Los automatismos industriales con PLC
PLC: Los automatismos industriales con PLCSANTIAGO PABLO ALBERTO

Guia de practicas s7 1200 tia portal
Guia de practicas s7 1200 tia portalGuia de practicas s7 1200 tia portal
Guia de practicas s7 1200 tia portalDavidSnchez297251

PLC y Electroneumática: Automatismos Neumáticos e Hidráulicos Paraninfo por L...
PLC y Electroneumática: Automatismos Neumáticos e Hidráulicos Paraninfo por L...PLC y Electroneumática: Automatismos Neumáticos e Hidráulicos Paraninfo por L...
PLC y Electroneumática: Automatismos Neumáticos e Hidráulicos Paraninfo por L...SANTIAGO PABLO ALBERTO

Configuraciones subestaciones-electricas
Configuraciones subestaciones-electricasConfiguraciones subestaciones-electricas
Configuraciones subestaciones-electricasJonathan Ramírez

Controladores Logicos Programables
Controladores Logicos ProgramablesControladores Logicos Programables
Controladores Logicos ProgramablesDavid Levy

Plc arquitectura y funciones de memoria
Plc  arquitectura y funciones de memoriaPlc  arquitectura y funciones de memoria
Plc arquitectura y funciones de memoriaArturo Tapia

Estructura del Control PID
Estructura del Control PIDEstructura del Control PID
Estructura del Control PIDPaolo Castillo

Cuaderno de logo
Cuaderno de logoCuaderno de logo
Cuaderno de logoandogon

CUADERNO N#3 Aplicaciones Con Automatas Programables.pdf
CUADERNO N#3 Aplicaciones Con Automatas Programables.pdfCUADERNO N#3 Aplicaciones Con Automatas Programables.pdf
CUADERNO N#3 Aplicaciones Con Automatas Programables.pdfRafaelRiesgo2

Arranque de motores monofásicos de 3 hp
Arranque de motores monofásicos de 3 hpArranque de motores monofásicos de 3 hp
Arranque de motores monofásicos de 3 hpasc99

Automatismos industriales ( PDFDrive ) (1).pdf
Automatismos industriales ( PDFDrive ) (1).pdfAutomatismos industriales ( PDFDrive ) (1).pdf
Automatismos industriales ( PDFDrive ) (1).pdfFernandoAlvarado400164

Ingenieria de control moderna - Ogata 5ed
Ingenieria de control moderna - Ogata 5edIngenieria de control moderna - Ogata 5ed
Ingenieria de control moderna - Ogata 5edNa Chu


La actualidad más candente (20)

PLC y Electroneumática: Automatismos eléctricos e industriales por José Luis ...
PLC y Electroneumática: Automatismos eléctricos e industriales por José Luis ...PLC y Electroneumática: Automatismos eléctricos e industriales por José Luis ...
PLC y Electroneumática: Automatismos eléctricos e industriales por José Luis ...

PLC y Electroneumática: Automatismos Industriales José Roldan Viloria.pdf
PLC y Electroneumática: Automatismos Industriales José Roldan Viloria.pdfPLC y Electroneumática: Automatismos Industriales José Roldan Viloria.pdf
PLC y Electroneumática: Automatismos Industriales José Roldan Viloria.pdf

PLC y Electroneumática: Automatismo industrial por juan Carlos Martin y María...
PLC y Electroneumática: Automatismo industrial por juan Carlos Martin y María...PLC y Electroneumática: Automatismo industrial por juan Carlos Martin y María...
PLC y Electroneumática: Automatismo industrial por juan Carlos Martin y María...

PLC: Los automatismos industriales con PLC
PLC: Los automatismos industriales con PLCPLC: Los automatismos industriales con PLC
PLC: Los automatismos industriales con PLC

Guia de practicas s7 1200 tia portal
Guia de practicas s7 1200 tia portalGuia de practicas s7 1200 tia portal
Guia de practicas s7 1200 tia portal

Controladores logicos programables (plc)
Controladores logicos programables (plc)Controladores logicos programables (plc)
Controladores logicos programables (plc)

PLC y Electroneumática: Automatismos Neumáticos e Hidráulicos Paraninfo por L...
PLC y Electroneumática: Automatismos Neumáticos e Hidráulicos Paraninfo por L...PLC y Electroneumática: Automatismos Neumáticos e Hidráulicos Paraninfo por L...
PLC y Electroneumática: Automatismos Neumáticos e Hidráulicos Paraninfo por L...

Simbologia neumatica
Simbologia neumaticaSimbologia neumatica
Simbologia neumatica

MEMORIAS DE LOS PLC
MEMORIAS DE LOS PLCMEMORIAS DE LOS PLC
MEMORIAS DE LOS PLC

Configuraciones subestaciones-electricas
Configuraciones subestaciones-electricasConfiguraciones subestaciones-electricas
Configuraciones subestaciones-electricas

Controladores Logicos Programables
Controladores Logicos ProgramablesControladores Logicos Programables
Controladores Logicos Programables

Plc arquitectura y funciones de memoria
Plc  arquitectura y funciones de memoriaPlc  arquitectura y funciones de memoria
Plc arquitectura y funciones de memoria

Estructura del Control PID
Estructura del Control PIDEstructura del Control PID
Estructura del Control PID

Ejercicios diagramas de bloques y gfs
Ejercicios diagramas de bloques y gfsEjercicios diagramas de bloques y gfs
Ejercicios diagramas de bloques y gfs

Cuaderno de logo
Cuaderno de logoCuaderno de logo
Cuaderno de logo

Manual pc simu
Manual pc simu  Manual pc simu
Manual pc simu

CUADERNO N#3 Aplicaciones Con Automatas Programables.pdf
CUADERNO N#3 Aplicaciones Con Automatas Programables.pdfCUADERNO N#3 Aplicaciones Con Automatas Programables.pdf
CUADERNO N#3 Aplicaciones Con Automatas Programables.pdf

Arranque de motores monofásicos de 3 hp
Arranque de motores monofásicos de 3 hpArranque de motores monofásicos de 3 hp
Arranque de motores monofásicos de 3 hp

Automatismos industriales ( PDFDrive ) (1).pdf
Automatismos industriales ( PDFDrive ) (1).pdfAutomatismos industriales ( PDFDrive ) (1).pdf
Automatismos industriales ( PDFDrive ) (1).pdf

Ingenieria de control moderna - Ogata 5ed
Ingenieria de control moderna - Ogata 5edIngenieria de control moderna - Ogata 5ed
Ingenieria de control moderna - Ogata 5ed


Destacado

Arranque de Motores con PLC
Arranque de Motores con PLCArranque de Motores con PLC
Arranque de Motores con PLCUtp arequipa

Selección de componentes
Selección de componentesSelección de componentes
Selección de componentesUtp arequipa

Antepenultima sesion
Antepenultima sesionAntepenultima sesion
Antepenultima sesionUtp arequipa

Sesion10 corriente alterna_potencia
Sesion10 corriente alterna_potenciaSesion10 corriente alterna_potencia
Sesion10 corriente alterna_potenciaUtp arequipa

Sesion10 corriente alterna_potencia
Sesion10 corriente alterna_potenciaSesion10 corriente alterna_potencia
Sesion10 corriente alterna_potenciaUtp arequipa

Instrucciones de bits1
Instrucciones de bits1Instrucciones de bits1
Instrucciones de bits1Utp arequipa

Instalación de transformadores en circuitos de control con detector fotoeléct...
Instalación de transformadores en circuitos de control con detector fotoeléct...Instalación de transformadores en circuitos de control con detector fotoeléct...
Instalación de transformadores en circuitos de control con detector fotoeléct...Utp arequipa

Estatica iii 3 ra parte
Estatica iii 3 ra parteEstatica iii 3 ra parte
Estatica iii 3 ra parteUtp arequipa

Sumilla de una sesión de clase y asignación de trabajos
Sumilla de una sesión de clase y asignación de trabajosSumilla de una sesión de clase y asignación de trabajos
Sumilla de una sesión de clase y asignación de trabajosUtp arequipa


Destacado (20)

Arranque de Motores con PLC
Arranque de Motores con PLCArranque de Motores con PLC
Arranque de Motores con PLC

todos-los-diagramas
 todos-los-diagramas todos-los-diagramas
todos-los-diagramas

Selección de componentes
Selección de componentesSelección de componentes
Selección de componentes

Sesion10 alterna
Sesion10 alternaSesion10 alterna
Sesion10 alterna

Sesion 2
Sesion 2Sesion 2
Sesion 2

Sesion1 2012
Sesion1 2012Sesion1 2012
Sesion1 2012

Antepenultima sesion
Antepenultima sesionAntepenultima sesion
Antepenultima sesion

Sesion10 corriente alterna_potencia
Sesion10 corriente alterna_potenciaSesion10 corriente alterna_potencia
Sesion10 corriente alterna_potencia

Resumen total
Resumen totalResumen total
Resumen total

Sesion4 2012
Sesion4 2012Sesion4 2012
Sesion4 2012

Sesion10 corriente alterna_potencia
Sesion10 corriente alterna_potenciaSesion10 corriente alterna_potencia
Sesion10 corriente alterna_potencia

Vectores ii fin
Vectores ii finVectores ii fin
Vectores ii fin

Instrucciones de bits1
Instrucciones de bits1Instrucciones de bits1
Instrucciones de bits1

Instalación de transformadores en circuitos de control con detector fotoeléct...
Instalación de transformadores en circuitos de control con detector fotoeléct...Instalación de transformadores en circuitos de control con detector fotoeléct...
Instalación de transformadores en circuitos de control con detector fotoeléct...

Ses 1
Ses 1Ses 1
Ses 1

Estatica iii 3 ra parte
Estatica iii 3 ra parteEstatica iii 3 ra parte
Estatica iii 3 ra parte

Tarea
TareaTarea
Tarea

Sumilla de una sesión de clase y asignación de trabajos
Sumilla de una sesión de clase y asignación de trabajosSumilla de una sesión de clase y asignación de trabajos
Sumilla de una sesión de clase y asignación de trabajos

Tarea2
Tarea2Tarea2
Tarea2

Sesion 1firm
Sesion 1firmSesion 1firm
Sesion 1firm


Similar a Control por PLC

Controladores Lógicos Programables: Estructura interna de un PLC y ejemplos d...
Controladores Lógicos Programables: Estructura interna de un PLC y ejemplos d...Controladores Lógicos Programables: Estructura interna de un PLC y ejemplos d...
Controladores Lógicos Programables: Estructura interna de un PLC y ejemplos d...SANTIAGO PABLO ALBERTO

PLC: Automatización industrial por Roberto Sanchis Llopis, Julio Ariel Romero...
PLC: Automatización industrial por Roberto Sanchis Llopis, Julio Ariel Romero...PLC: Automatización industrial por Roberto Sanchis Llopis, Julio Ariel Romero...
PLC: Automatización industrial por Roberto Sanchis Llopis, Julio Ariel Romero...SANTIAGO PABLO ALBERTO

Control de procesos
Control de procesosControl de procesos
Control de procesosricrodriguez

Pendulo invertido rotante
Pendulo invertido rotantePendulo invertido rotante
Pendulo invertido rotantePEDROTC3

Intro,diagramas y ejemplos
Intro,diagramas y ejemplosIntro,diagramas y ejemplos
Intro,diagramas y ejemplosjorge Garcia

Curso de plc_logo_siemens
Curso de plc_logo_siemensCurso de plc_logo_siemens
Curso de plc_logo_siemensIsrael Amador

Unity v41 manual de referencia
Unity v41   manual de referenciaUnity v41   manual de referencia
Unity v41 manual de referenciaJosé Bernabé

Sistemas De Control Distribuido
Sistemas De Control DistribuidoSistemas De Control Distribuido
Sistemas De Control Distribuidoguest259ab3

Man pqa82x es2-07
Man pqa82x es2-07Man pqa82x es2-07
Man pqa82x es2-07sharwin

Definicion de plc historia y tipos
Definicion de plc historia y tiposDefinicion de plc historia y tipos
Definicion de plc historia y tiposDocumentosAreas4

Pfc prototipo electrónico para la valoración de amplificadores operacionales
Pfc prototipo electrónico para la valoración de amplificadores operacionalesPfc prototipo electrónico para la valoración de amplificadores operacionales
Pfc prototipo electrónico para la valoración de amplificadores operacionalesguofee

Pfc prototipo electrónico para la valoración de amplificadores operacionales
Pfc prototipo electrónico para la valoración de amplificadores operacionalesPfc prototipo electrónico para la valoración de amplificadores operacionales
Pfc prototipo electrónico para la valoración de amplificadores operacionalesguofee


Similar a Control por PLC (20)

Automatizacion_industrial.pdf
Automatizacion_industrial.pdfAutomatizacion_industrial.pdf
Automatizacion_industrial.pdf

Controladores Lógicos Programables: Estructura interna de un PLC y ejemplos d...
Controladores Lógicos Programables: Estructura interna de un PLC y ejemplos d...Controladores Lógicos Programables: Estructura interna de un PLC y ejemplos d...
Controladores Lógicos Programables: Estructura interna de un PLC y ejemplos d...

PLC: Automatización industrial por Roberto Sanchis Llopis, Julio Ariel Romero...
PLC: Automatización industrial por Roberto Sanchis Llopis, Julio Ariel Romero...PLC: Automatización industrial por Roberto Sanchis Llopis, Julio Ariel Romero...
PLC: Automatización industrial por Roberto Sanchis Llopis, Julio Ariel Romero...

Control de procesos
Control de procesosControl de procesos
Control de procesos

Pendulo invertido rotante
Pendulo invertido rotantePendulo invertido rotante
Pendulo invertido rotante

Intro,diagramas y ejemplos
Intro,diagramas y ejemplosIntro,diagramas y ejemplos
Intro,diagramas y ejemplos

Curso de plc_logo_siemens
Curso de plc_logo_siemensCurso de plc_logo_siemens
Curso de plc_logo_siemens

PLC: Programación en PLC LOGO
PLC: Programación en PLC LOGO PLC: Programación en PLC LOGO
PLC: Programación en PLC LOGO

Unity v41 manual de referencia
Unity v41   manual de referenciaUnity v41   manual de referencia
Unity v41 manual de referencia

CONTROLADORES
CONTROLADORESCONTROLADORES
CONTROLADORES

76296.pdf.pdf.pdf
76296.pdf.pdf.pdf76296.pdf.pdf.pdf
76296.pdf.pdf.pdf

Festo1
Festo1Festo1
Festo1

Sistemas De Control Distribuido
Sistemas De Control DistribuidoSistemas De Control Distribuido
Sistemas De Control Distribuido

Sanchezjesdely parte1
Sanchezjesdely parte1Sanchezjesdely parte1
Sanchezjesdely parte1

Man pqa82x es2-07
Man pqa82x es2-07Man pqa82x es2-07
Man pqa82x es2-07

PLC: Controladores Guardlogix
PLC: Controladores GuardlogixPLC: Controladores Guardlogix
PLC: Controladores Guardlogix

Definicion de plc historia y tipos
Definicion de plc historia y tiposDefinicion de plc historia y tipos
Definicion de plc historia y tipos

Pfc prototipo electrónico para la valoración de amplificadores operacionales
Pfc prototipo electrónico para la valoración de amplificadores operacionalesPfc prototipo electrónico para la valoración de amplificadores operacionales
Pfc prototipo electrónico para la valoración de amplificadores operacionales

Pfc prototipo electrónico para la valoración de amplificadores operacionales
Pfc prototipo electrónico para la valoración de amplificadores operacionalesPfc prototipo electrónico para la valoración de amplificadores operacionales
Pfc prototipo electrónico para la valoración de amplificadores operacionales

curso sistemas de control
curso sistemas de controlcurso sistemas de control
curso sistemas de control


Más de José Ordóñez

Guia elaboracion proyectos_c
Guia elaboracion proyectos_cGuia elaboracion proyectos_c
Guia elaboracion proyectos_cJosé Ordóñez

Manual guia elaboracion plan de negocio
Manual guia elaboracion plan de negocioManual guia elaboracion plan de negocio
Manual guia elaboracion plan de negocioJosé Ordóñez

Guia de operación emprendedores 2022
Guia de operación emprendedores 2022Guia de operación emprendedores 2022
Guia de operación emprendedores 2022José Ordóñez

Guía de operación prototipos 2022
Guía de operación prototipos 2022Guía de operación prototipos 2022
Guía de operación prototipos 2022José Ordóñez

Lona de ednatura terminada por fin 2.
Lona de ednatura terminada por fin 2.Lona de ednatura terminada por fin 2.
Lona de ednatura terminada por fin 2.José Ordóñez

Diseno instruccional-ucn-pdf
Diseno instruccional-ucn-pdfDiseno instruccional-ucn-pdf
Diseno instruccional-ucn-pdfJosé Ordóñez

Convocatoria 2015- UNADM
Convocatoria 2015- UNADMConvocatoria 2015- UNADM
Convocatoria 2015- UNADMJosé Ordóñez

Proyecto multimedia inglés
Proyecto multimedia inglésProyecto multimedia inglés
Proyecto multimedia inglésJosé Ordóñez

Principios de modelado y simulación
Principios de modelado y simulaciónPrincipios de modelado y simulación
Principios de modelado y simulaciónJosé Ordóñez

mercado plásticos 2012 (1)
mercado plásticos 2012 (1)mercado plásticos 2012 (1)
mercado plásticos 2012 (1)José Ordóñez

Proyectos ganadores prototipos 2013
Proyectos ganadores prototipos 2013Proyectos ganadores prototipos 2013
Proyectos ganadores prototipos 2013José Ordóñez

Lista de personal docente actualizada
Lista de personal docente actualizadaLista de personal docente actualizada
Lista de personal docente actualizadaJosé Ordóñez


Más de José Ordóñez (18)

Guia elaboracion proyectos_c
Guia elaboracion proyectos_cGuia elaboracion proyectos_c
Guia elaboracion proyectos_c

Manual guia elaboracion plan de negocio
Manual guia elaboracion plan de negocioManual guia elaboracion plan de negocio
Manual guia elaboracion plan de negocio

Guia de operación emprendedores 2022
Guia de operación emprendedores 2022Guia de operación emprendedores 2022
Guia de operación emprendedores 2022

Guía de operación prototipos 2022
Guía de operación prototipos 2022Guía de operación prototipos 2022
Guía de operación prototipos 2022

Lona de ednatura terminada por fin 2.
Lona de ednatura terminada por fin 2.Lona de ednatura terminada por fin 2.
Lona de ednatura terminada por fin 2.

Modelo di-codaes
Modelo di-codaesModelo di-codaes
Modelo di-codaes

Diseno instruccional-ucn-pdf
Diseno instruccional-ucn-pdfDiseno instruccional-ucn-pdf
Diseno instruccional-ucn-pdf

Actividades movo
Actividades movoActividades movo
Actividades movo

Inventario de felder
Inventario de felderInventario de felder
Inventario de felder

Convocatoria 2015- UNADM
Convocatoria 2015- UNADMConvocatoria 2015- UNADM
Convocatoria 2015- UNADM

Manual kumagai
Manual kumagaiManual kumagai
Manual kumagai

Control por contactos
Control por contactosControl por contactos
Control por contactos

Proyecto multimedia inglés
Proyecto multimedia inglésProyecto multimedia inglés
Proyecto multimedia inglés

Principios de modelado y simulación
Principios de modelado y simulaciónPrincipios de modelado y simulación
Principios de modelado y simulación

mercado plásticos 2012 (1)
mercado plásticos 2012 (1)mercado plásticos 2012 (1)
mercado plásticos 2012 (1)

Curso labview 2014
Curso  labview 2014Curso  labview 2014
Curso labview 2014

Proyectos ganadores prototipos 2013
Proyectos ganadores prototipos 2013Proyectos ganadores prototipos 2013
Proyectos ganadores prototipos 2013

Lista de personal docente actualizada
Lista de personal docente actualizadaLista de personal docente actualizada
Lista de personal docente actualizada


Último

PÉNSUM ENFERMERIA 2024 - ECUGENIUS S.A. V2
PÉNSUM ENFERMERIA 2024 - ECUGENIUS S.A. V2PÉNSUM ENFERMERIA 2024 - ECUGENIUS S.A. V2
PÉNSUM ENFERMERIA 2024 - ECUGENIUS S.A. V2Eliseo Delgado

3. Pedagogía de la Educación: Como objeto de la didáctica.ppsx
3. Pedagogía de la Educación: Como objeto de la didáctica.ppsx3. Pedagogía de la Educación: Como objeto de la didáctica.ppsx
3. Pedagogía de la Educación: Como objeto de la didáctica.ppsxJuanpm27

4º SOY LECTOR PART2- MD EDUCATIVO.p df PARTE
4º SOY LECTOR PART2- MD  EDUCATIVO.p df PARTE4º SOY LECTOR PART2- MD  EDUCATIVO.p df PARTE
4º SOY LECTOR PART2- MD EDUCATIVO.p df PARTESaraNolasco4

MODELO DE INFORME DE INDAGACION CIENTIFICA .docx
MODELO DE INFORME DE INDAGACION CIENTIFICA .docxMODELO DE INFORME DE INDAGACION CIENTIFICA .docx
MODELO DE INFORME DE INDAGACION CIENTIFICA .docxRAMON EUSTAQUIO CARO BAYONA

EJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docx
EJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docxEJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docx
EJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docxFabianValenciaJabo

4° SES COM MAR 09 Leemos una noticia del dengue e identificamos sus partes (1...
4° SES COM MAR 09 Leemos una noticia del dengue e identificamos sus partes (1...4° SES COM MAR 09 Leemos una noticia del dengue e identificamos sus partes (1...
4° SES COM MAR 09 Leemos una noticia del dengue e identificamos sus partes (1...MagalyDacostaPea

Actividad transversal 2-bloque 2. Actualización 2024
Actividad transversal 2-bloque 2. Actualización 2024Actividad transversal 2-bloque 2. Actualización 2024
Actividad transversal 2-bloque 2. Actualización 2024Rosabel UA

DIDÁCTICA DE LA EDUCACIÓN SUPERIOR- DR LENIN CARI MOGROVEJO
DIDÁCTICA DE LA EDUCACIÓN SUPERIOR- DR LENIN CARI MOGROVEJODIDÁCTICA DE LA EDUCACIÓN SUPERIOR- DR LENIN CARI MOGROVEJO
DIDÁCTICA DE LA EDUCACIÓN SUPERIOR- DR LENIN CARI MOGROVEJOLeninCariMogrovejo

ENSEÑAR ACUIDAR EL MEDIO AMBIENTE ES ENSEÑAR A VALORAR LA VIDA.
ENSEÑAR ACUIDAR  EL MEDIO AMBIENTE ES ENSEÑAR A VALORAR LA VIDA.ENSEÑAR ACUIDAR  EL MEDIO AMBIENTE ES ENSEÑAR A VALORAR LA VIDA.
ENSEÑAR ACUIDAR EL MEDIO AMBIENTE ES ENSEÑAR A VALORAR LA VIDA.karlazoegarciagarcia

CUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADO
CUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADOCUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADO
CUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADOEveliaHernandez8

Contextualización y aproximación al objeto de estudio de investigación cualit...
Contextualización y aproximación al objeto de estudio de investigación cualit...Contextualización y aproximación al objeto de estudio de investigación cualit...
Contextualización y aproximación al objeto de estudio de investigación cualit...Angélica Soledad Vega Ramírez

El PROGRAMA DE TUTORÍAS PARA EL APRENDIZAJE Y LA FORMACIÓN INTEGRAL PTA/F
El PROGRAMA DE TUTORÍAS PARA EL APRENDIZAJE Y LA FORMACIÓN INTEGRAL PTA/FEl PROGRAMA DE TUTORÍAS PARA EL APRENDIZAJE Y LA FORMACIÓN INTEGRAL PTA/F
El PROGRAMA DE TUTORÍAS PARA EL APRENDIZAJE Y LA FORMACIÓN INTEGRAL PTA/FJulio Lozano

Fichas de MatemáticA QUINTO DE SECUNDARIA).pdf
Fichas de MatemáticA QUINTO DE SECUNDARIA).pdfFichas de MatemáticA QUINTO DE SECUNDARIA).pdf
Fichas de MatemáticA QUINTO DE SECUNDARIA).pdfssuser50d1252

MEDIACIÓN INTERNACIONAL MF 1445 vl45.pdf
MEDIACIÓN INTERNACIONAL MF 1445 vl45.pdfMEDIACIÓN INTERNACIONAL MF 1445 vl45.pdf
MEDIACIÓN INTERNACIONAL MF 1445 vl45.pdfJosé Hecht

Actividades eclipse solar 2024 Educacion
Actividades eclipse solar 2024 EducacionActividades eclipse solar 2024 Educacion
Actividades eclipse solar 2024 Educacionviviantorres91

PLAN DE TUTORIA- PARA NIVEL PRIMARIA CUARTO GRADO
PLAN DE TUTORIA- PARA NIVEL PRIMARIA CUARTO GRADOPLAN DE TUTORIA- PARA NIVEL PRIMARIA CUARTO GRADO
PLAN DE TUTORIA- PARA NIVEL PRIMARIA CUARTO GRADOMARIBEL DIAZ

4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx
4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx
4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docxMagalyDacostaPea


Último (20)

PÉNSUM ENFERMERIA 2024 - ECUGENIUS S.A. V2
PÉNSUM ENFERMERIA 2024 - ECUGENIUS S.A. V2PÉNSUM ENFERMERIA 2024 - ECUGENIUS S.A. V2
PÉNSUM ENFERMERIA 2024 - ECUGENIUS S.A. V2

3. Pedagogía de la Educación: Como objeto de la didáctica.ppsx
3. Pedagogía de la Educación: Como objeto de la didáctica.ppsx3. Pedagogía de la Educación: Como objeto de la didáctica.ppsx
3. Pedagogía de la Educación: Como objeto de la didáctica.ppsx

4º SOY LECTOR PART2- MD EDUCATIVO.p df PARTE
4º SOY LECTOR PART2- MD  EDUCATIVO.p df PARTE4º SOY LECTOR PART2- MD  EDUCATIVO.p df PARTE
4º SOY LECTOR PART2- MD EDUCATIVO.p df PARTE

MODELO DE INFORME DE INDAGACION CIENTIFICA .docx
MODELO DE INFORME DE INDAGACION CIENTIFICA .docxMODELO DE INFORME DE INDAGACION CIENTIFICA .docx
MODELO DE INFORME DE INDAGACION CIENTIFICA .docx

EJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docx
EJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docxEJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docx
EJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docx

4° SES COM MAR 09 Leemos una noticia del dengue e identificamos sus partes (1...
4° SES COM MAR 09 Leemos una noticia del dengue e identificamos sus partes (1...4° SES COM MAR 09 Leemos una noticia del dengue e identificamos sus partes (1...
4° SES COM MAR 09 Leemos una noticia del dengue e identificamos sus partes (1...

Actividad transversal 2-bloque 2. Actualización 2024
Actividad transversal 2-bloque 2. Actualización 2024Actividad transversal 2-bloque 2. Actualización 2024
Actividad transversal 2-bloque 2. Actualización 2024

DIDÁCTICA DE LA EDUCACIÓN SUPERIOR- DR LENIN CARI MOGROVEJO
DIDÁCTICA DE LA EDUCACIÓN SUPERIOR- DR LENIN CARI MOGROVEJODIDÁCTICA DE LA EDUCACIÓN SUPERIOR- DR LENIN CARI MOGROVEJO
DIDÁCTICA DE LA EDUCACIÓN SUPERIOR- DR LENIN CARI MOGROVEJO

ENSEÑAR ACUIDAR EL MEDIO AMBIENTE ES ENSEÑAR A VALORAR LA VIDA.
ENSEÑAR ACUIDAR  EL MEDIO AMBIENTE ES ENSEÑAR A VALORAR LA VIDA.ENSEÑAR ACUIDAR  EL MEDIO AMBIENTE ES ENSEÑAR A VALORAR LA VIDA.
ENSEÑAR ACUIDAR EL MEDIO AMBIENTE ES ENSEÑAR A VALORAR LA VIDA.

CUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADO
CUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADOCUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADO
CUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADO

Contextualización y aproximación al objeto de estudio de investigación cualit...
Contextualización y aproximación al objeto de estudio de investigación cualit...Contextualización y aproximación al objeto de estudio de investigación cualit...
Contextualización y aproximación al objeto de estudio de investigación cualit...

El PROGRAMA DE TUTORÍAS PARA EL APRENDIZAJE Y LA FORMACIÓN INTEGRAL PTA/F
El PROGRAMA DE TUTORÍAS PARA EL APRENDIZAJE Y LA FORMACIÓN INTEGRAL PTA/FEl PROGRAMA DE TUTORÍAS PARA EL APRENDIZAJE Y LA FORMACIÓN INTEGRAL PTA/F
El PROGRAMA DE TUTORÍAS PARA EL APRENDIZAJE Y LA FORMACIÓN INTEGRAL PTA/F

Fichas de MatemáticA QUINTO DE SECUNDARIA).pdf
Fichas de MatemáticA QUINTO DE SECUNDARIA).pdfFichas de MatemáticA QUINTO DE SECUNDARIA).pdf
Fichas de MatemáticA QUINTO DE SECUNDARIA).pdf

MEDIACIÓN INTERNACIONAL MF 1445 vl45.pdf
MEDIACIÓN INTERNACIONAL MF 1445 vl45.pdfMEDIACIÓN INTERNACIONAL MF 1445 vl45.pdf
MEDIACIÓN INTERNACIONAL MF 1445 vl45.pdf

Actividades eclipse solar 2024 Educacion
Actividades eclipse solar 2024 EducacionActividades eclipse solar 2024 Educacion
Actividades eclipse solar 2024 Educacion

Aedes aegypti + Intro to Coquies EE.pptx
Aedes aegypti + Intro to Coquies EE.pptxAedes aegypti + Intro to Coquies EE.pptx
Aedes aegypti + Intro to Coquies EE.pptx

Aedes aegypti + Intro to Coquies EE.pptx
Aedes aegypti + Intro to Coquies EE.pptxAedes aegypti + Intro to Coquies EE.pptx
Aedes aegypti + Intro to Coquies EE.pptx

PLAN DE TUTORIA- PARA NIVEL PRIMARIA CUARTO GRADO
PLAN DE TUTORIA- PARA NIVEL PRIMARIA CUARTO GRADOPLAN DE TUTORIA- PARA NIVEL PRIMARIA CUARTO GRADO
PLAN DE TUTORIA- PARA NIVEL PRIMARIA CUARTO GRADO

Sesión La luz brilla en la oscuridad.pdf
Sesión  La luz brilla en la oscuridad.pdfSesión  La luz brilla en la oscuridad.pdf
Sesión La luz brilla en la oscuridad.pdf

4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx
4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx
4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx


Control por PLC

  • 1. Supervisión y Automatización Industrial Control por PLC Instructor: Ing. Enrique A. León Turrubiates Generación 35 MÉXICO Julio de 2013
  • 2. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Contenido Fundamentación ................................................................................................................................. 3 1. El Programador Lógico Programable (PLC) ..................................................................................... 4 1.1. Introducción. ............................................................................................................................ 4 1.2. El Controlador Lógico Programable. ........................................................................................ 6 1.2.1. Estructura básica de un PLC. ............................................................................................. 7 1.2.2. El PLC CPM1 y CPM2A de Omron. ................................................................................... 10 1.2.3. Instalación y conexiones generales (CPM1/CPM2A). ..................................................... 15 1.2.4. Mapa de Memoria del PLC CPM1 y CPM2A. ................................................................... 18 1.3. Operación. .............................................................................................................................. 24 1.3.2. Consola de Programación. .............................................................................................. 24 1.3.1. Modos de operación. ...................................................................................................... 26 1.3.3. Inicialización. ................................................................................................................... 26 1.3.4. Lectura y Captura de un programa. ................................................................................ 28 2. Programación. ............................................................................................................................... 31 2.1. Introducción. .......................................................................................................................... 31 2.2. Procedimiento de Programación. .......................................................................................... 31 2.3. Instrucciones de Programación. ............................................................................................. 32 2.3.1. Instrucciones básicas de diagrama de relés y control de bit........................................... 34 2.3.2. Instrucciones de Temporizador y Contador. ................................................................... 40 2.3.3. Instrucciones de Transferencia de Datos. ....................................................................... 41 2.3.4. Instrucciones de Comparación. ....................................................................................... 42 2.3.5. Instrucciones de INC/DEC................................................................................................ 43 2.4. Prácticas introductorias de control con PLC. ......................................................................... 44 2.4.1. Circuitos de control combinados serie-paralelo. ............................................................ 45 2.4.2. Circuitos con autoenergización. ...................................................................................... 48 2.4.3. Circuitos con autoenclavamiento (interlock). ................................................................. 50 2.4.4. Circuitos con temporizador. ............................................................................................ 53 2.4.5. Circuitos con contador. ................................................................................................... 55 2.5. Proyectos de aplicación.......................................................................................................... 57 Profesor: Enrique A. León Turrubiates 1
  • 3. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.5.1. Control del taladrado de piezas. ..................................................................................... 57 2.5.2. Control de un mezclador de pintura. .............................................................................. 58 2.5.3. Control de un brazo ensamblador. ................................................................................. 59 2.5.4. Sistema de control para una grúa para transporte. ........................................................ 60 2.5.5. Control para un proceso de cerrado de botellas. ........................................................... 61 2.5.6. Proceso de electrólisis. .................................................................................................... 62 Bibliografía. ....................................................................................................................................... 64 Anexos ............................................................................................................................................... 65 Anexo A. Simbología Europea (DIN ó IEC). .................................................................................... 65 Anexo B. Simbología Americana (ASA ó JIC). ................................................................................ 66 Anexo C. Anexo C1. Instrucciones de programación. ................................................................................ 67 Códigos de función del CPM1 y CPM1A. ............................................................... 68 Anexo D. Estructura del área de memoria. .............................................................................. 69 Anexo E. Área SR. ..................................................................................................................... 70 Anexo F. Especificaciones del CPM1 y CPM2A......................................................................... 71 Anexo G. Direccionamiento de Entradas/Salidas. .................................................................... 72 Profesor: Enrique A. León Turrubiates 2
  • 4. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Fundamentación Actualmente todo lo que nos rodea tiende a automatizarse, empleando para ello sistemas de control secuencial basados en relevadores electromagnéticos, relevadores de estado sólido, temporizadores, contadores, circuitos lógicos (CI), controladores lógicos programables (PLC), computadoras personales (PC), etc. El análisis y diseño de circuitos secuenciales se encuentra estrechamente relacionado con el control secuencial, denominado también control lógico o control binario (ON/OFF). En los sistemas de control secuencial las entradas y las salidas son de tipo binario y determinan una serie de pasos para la operación de un proceso. Las entradas por lo general son: pulsadores, interruptores, microinterruptores, fines de carrera o detectores de proximidad. Las salidas pueden ser: Válvulas solenoides, cilindros neumáticos, contactores para arranque y parada de motores, pilotos de señalización, alarmas, etc. Cuando el sistema de control secuencial es pequeño se realiza con circuitos digitales combinatorios y secuenciales. Cuando es grande se realiza con PLC´s (Controladores Lógicos Programables), microcomputadores, microprocesadores especiales para control secuencial y por software en computadoras personales (PC). En la presente antología, el autor incluye los conocimientos básicos necesarios para iniciar a los educandos en el mundo del control secuencial por basado en el control por contactos (Diagramas de contactos) empleados comúnmente en los controladores lógicos programables (PLC’s), que constituyen la base de la automatización tan necesaria actualmente para gobernar los Sistemas Mecatrónicos. Profesor: Enrique A. León Turrubiates 3
  • 5. CNAD Supervisión y Automatización Industrial/Control por PLC G35 1. El Programador Lógico Programable (PLC) 1.1. Introducción. El PLC (Programmable Logic Controller) es un equipo electrónico programable diseñado para controlar en tiempo real y en ambiente industrial un proceso secuencial. Se produce una reacción a la información recibida por los sensores del sistema automatizado ( finales de carrera, células fotoeléctricas, sensores, encoders, teclados, etc. ) y se actúa sobre los accionadores de la instalación ( motores, electroválvulas, indicadores luminosos, etc. ). En definitiva, se trata de un lazo cerrado entre un dispositivo que controla (PLC) y la instalación en general. Los antecesores del PLC fueron los sistemas de control basados en relevadores (1960). Una aplicación típica de estos sistemas utilizaba un panel de 300 a 500 relés y miles de conexiones por medio de alambres, lo que implicaba un costo muy elevado en la instalación y el mantenimiento del sistema, estimado en US $30 a $50 por relevador. Figura 1.1. Panel de relevadores electromagnéticos. Profesor: Enrique A. León Turrubiates 4
  • 6. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Posteriormente surgieron los sistemas lógicos digitales construidos mediante circuitos integrados (1970), sin embargo eran productos diseñados para una aplicación específica y no eran controladores de propósitos generales. Muchos de ellos empleaban microprocesadores, pero su programación en un lenguaje poco familiar para los ingenieros de control (Assembler), hacía que el mantenimiento fuese inapropiado. Los primeros controladores completamente programables fueron desarrollados en 1968 por la empresa de consultores en ingeniería Bedford y Asociados, que posteriormente pasó a llamarse MODICOM. El primer Controlador Lógico Programable fue construido especialmente para la General Motors Hydramatic Division y se diseñó como un sistema de control con un computador dedicado. Este primer modelo MODICOM, el 084, tuvo una gran cantidad de modificaciones, obteniéndose como resultado los modelos 184 y 384 desarrollados a principios de la década de los '70. Con estos controladores de primera generación era posible:    Realizar aplicaciones en ambientes industriales. Cambiar la lógica de control sin tener que cambiar la conexión de cables. Diagnosticar y reparar fácilmente los problemas ocurridos. Los primeros PLC, que sólo incorporaban un procesador para programas sencillos y dispositivos de entrada/salida, evolucionaron hasta los equipos actuales, que integran:        Módulos multiprocesadores. Entradas y salidas digitales de contacto seco, de relé o TTL. Entradas y salidas analógicas para corriente o voltaje. Puertas de comunicación serial o de red. Multiplexores análogos, Controladores PID. Interfaces con CTR, impresoras, teclados, medios de almacenamiento magnético. Profesor: Enrique A. León Turrubiates 5
  • 7. CNAD Supervisión y Automatización Industrial/Control por PLC G35 1.2. El Controlador Lógico Programable. Como se ha mencionado, hasta hace poco tiempo, el control de procesos industriales se venía haciendo de forma cableada por medio de contactores y relés, hasta que se hicieron populares los PLC’s. El PLC es un dispositivo electrónico digital que tiene una memoria para almacenar programas. Un PLC nos permite utilizar funciones especificas (lógicas, de temporización, de conteo y aritméticas) para implementar un circuito de control. Con la aplicación de esta técnica, la lógica del circuito de control es determinada por el programa introducido al PLC. En el gráfico de la figura 1.2, se muestra el esquema general de un proceso secuencial controlado por un PLC, donde se aprecian algunos de los principales bloques funcionales que lo integran. Figura 1.2. Proceso secuencial controlado por PLC. Profesor: Enrique A. León Turrubiates 6
  • 8. CNAD Supervisión y Automatización Industrial/Control por PLC G35 1.2.1. Estructura básica de un PLC. Un controlador lógico programable está constituido por un conjunto de tarjetas o circuitos impresos, sobre los cuales están ubicados los componentes electrónicos. Figura 1.3. Estructura interna de un PLC. La estructura básica del hardware de un PLC, propiamente dicho, está constituido por: • • • • • Fuente de alimentación Unidad de procesamiento central (CPU) Módulos de interfaz de entradas/salidas (E/S) Modulo de memorias (RAM /ROM) Unidad de programación (teclado display ó PC) En algunos casos cuando el trabajo que debe realizar el controlador es más exigente, se incluyen Módulos Inteligentes Profesor: Enrique A. León Turrubiates 7
  • 9. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Figura 1.4. Estructura externa de un PLC Omron. Fuente de Poder: Se requiere de una fuente de voltaje para la operación de todos los componentes mencionados anteriormente. Y ésta, puede ser externa en los sistemas de PLC modulares, o interna en los PLC compactos. Además, en el caso de una interrupción del suministro eléctrico, para mantener la información en la memoria borrable de tipo RAM, como es la hora y fecha, los registros de contadores, etc., se requiere de una fuente auxiliar. En los PLC compactos un "supercapacitor" ya integrado en el sistema es suficiente, pero en los modulares, es preciso adicionar una batería externa. Unidad Lógica Aritmética (CPU): El corazón de un PLC es la Unidad Lógica Aritmética, basada en un microprocesador. Ejecuta las instrucciones programadas en memoria, para desarrollar los esquemas de control lógico que se especifican. Algunos equipos antiguos implementan la unidad lógica en base a elementos discretos: compuertas NAND, NOR, FLIP-FLOP, CONTADORES como máquinas de estado. Este tipo de controladores son HARDWIRE, versus aquellos que utilizan memorias, denominados SOFTWIRE. Unidad de Memoria: La memoria almacena el código de mensajes o instrucciones que ejecuta la Unidad Lógica. La memoria se divide en PROM o ROM y RAM. ROM: Memoria de sólo lectura (Read Only Memory). Memoria no volátil que puede ser leída pero no escrita. Es utilizada para almacenar programas y datos necesarios para la operación de un sistema basado en microprocesadores. RAM: Memoria de acceso aleatorio (Random Access Memory). Memoria volátil que puede ser leída y escrita según sea la aplicación. Cualquier posición de memoria puede ser accesada en cualquier momento. Por medio de ellas, se puede utilizar un PLC en procesos diferentes sin necesidad de readecuar o transformar el equipo; sólo se debe modificar el programa. Para el control de Profesor: Enrique A. León Turrubiates 8
  • 10. CNAD Supervisión y Automatización Industrial/Control por PLC G35 un proceso BATCH, se pueden almacenar varias recetas en la memoria y acceder a aquella que interesa. Las PROM o ROM almacenan los programas permanentes que coordinan y administran los recursos del equipo. La RAM guarda los programas de aplicación que pueden sufrir modificaciones. Esta memoria es respaldada con baterías, con el propósito de no perder la información al existir cortes de fluido eléctrico. El sistema opera a través de la interacción con el procesador (Unidad Lógica) y la Memoria. Figura 1.5. Diagrama a bloques de un PLC CPM2A Omron. Cuando se enciende el equipo, el procesador lee la primera palabra de código (instrucción) almacenada en memoria y la ejecuta. Una vez que termina de ejecutar la instrucción leída, busca en memoria la siguiente instrucción y así sucesivamente hasta que se completa la tarea. Esta operación se llama ciclo de búsqueda-ejecución (FETCH-EXECUTE CYCLE). Módulos de Entradas: Proporciona el aislamiento eléctrico necesario y realiza el acondicionamiento de las señales eléctricas de voltaje, provenientes de los switches de contactos ON-OFF de terreno. Las señales se adecúan a los niveles lógicos de voltaje de la Unidad Lógica. Módulos de Salidas: Acepta las señales lógicas provenientes de la Unidad Lógica, en los rangos de voltaje que le son propios y proporciona el aislamiento eléctrico a los dispositivos que se conectan con el exterior. Profesor: Enrique A. León Turrubiates 9
  • 11. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Figura 1.6. Arquitectura general de un PLC. 1.2.2. El PLC CPM1 y CPM2A de Omron. Características principales del CPM1. Es importante conocer las características técnicas de los Controladores Lógicos Programables que publica el fabricante, pues de ello depende hacer una buena elección para una correcta aplicación, buscando siempre abatir costos. Figura 1.7. Aspecto físico del PLC CPM1. Descripción de los componentes de la CPU. Profesor: Enrique A. León Turrubiates 10
  • 12. CNAD Supervisión y Automatización Industrial/Control por PLC G35 1. Terminales de entrada de fuente de alimentación. Se conectan a la fuente de alimentación (100 a 240 Vca). 2. Terminal de tierra funcional. Se conecta esta terminal a tierra (sólo PLCs tipo de c.a.) para mejorar la inmunidad al ruido y reducir el riesgo de descarga eléctrica. 3. Terminal de tierra de protección. Conectar este terminal a tierra para reducir el riesgo de descarga eléctrica. 4. Terminales de salida de fuente de alimentación. Terminales de salida de 24Vcd., para alimentar los dispositivos de entrada. Figura 1.8. Aspecto físico del PLC SYSMAC CPM1. 5. Terminales de entrada. Se conectan aquí las terminales de los dispositivos (interruptores o sensores) de entrada. 6. Terminales de salidas. Se conectan los dispositivos de salida a controlar (Actuadores eléctricos, electroneumáticos o electrohidráulicos). 7. Indicadores de estado del PLC. Estos indicadores muestran el estado de operación del PLC, tal y como se muestra en la tabla 1. Profesor: Enrique A. León Turrubiates 11
  • 13. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Tabla 1. Indicadores de estado. 8. Indicadores de entrada. Estos indicadores se encienden cuando está en ON el correspondiente terminal de entrada. 9. Indicadores de salida. Estos indicadores se encienden cuando está en ON el correspondiente terminal de salida. 10. Controles de potenciómetro analógico. Mediante ellos se seleccionan los contenidos de IR 250 y IR 251 a un valor entre 0 y 200. 11. Puerto de periféricos. Conecta el PLC a un periférico, adaptador de RS-232C o adaptador de RS-422. 12. Conector de unidad de E/S de expansión. Conecta la CPU del PLC a una unidad de expansión de E/S para añadir 12 puntos de entrada y 8 puntos de salida. Características principales del CPM2A. En la figura 1.9, se localizan las partes principales que integran el PLC CPM2A de la marca Omron. Profesor: Enrique A. León Turrubiates 12
  • 14. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Figura 1.9. Partes principales del PLC Omron CPM2A. Además de las características descritas anteriormente para el CPM1, el CPM2A tiene adicionales las siguientes: Figura 1.10. PLC CPM2A y consola de programación. 12. Puerto RS-232C. Conecta el PLC a un Dispositivo de Programación (excluidas las consolas de programación), ordenador, Terminal Programable, o dispositivo estándar externo. Profesor: Enrique A. León Turrubiates 13
  • 15. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Figura 1.11. Configuración del puerto RS232C. 13. Interruptor de comunicaciones. Este interruptor selecciona si el puerto de periféricos y el puerto RS-232C utilizarán las selecciones de comunicaciones del Setup del PLC o las selecciones estándar. Figura 1.12. Selector de puertos. 14. Batería. Esta batería protege la memoria de la CPU y la Unidad se suministra con ella conectada. 15. Conector de expansión. Conecta la CPU de la unidad a una unidad de Expansión (unidad de Expansión de E/S, unidad de E/S analógica, o unidad I/O Link de CompoBus/S). Hasta 3 unidades de Expansión se pueden conectar a una CPU. Nota Si hay conectado un NT-AL001 al puerto RS-232C del CPM2A, sólo se puede conectar a la CPU una unidad de expansión dado que el NT-AL001 ser alimenta de la fuente de 5Vcd. de la CPU. Profesor: Enrique A. León Turrubiates 14
  • 16. CNAD Supervisión y Automatización Industrial/Control por PLC G35 1.2.3. Instalación y conexiones generales (CPM1/CPM2A). El juego de instrucciones de CPM1 y CPM1A coincide, por lo tanto las instrucciones son aplicables a los dos modelos. El CPM1 y CPM2A deben instalarse en la posición correcta indicada en la figura 1.13 para garantizar una refrigeración y operación adecuada. Figura 1.13. Instalación y orientación correcta e incorrecta de los PLC’s. Actividades prácticas: Realizar la instalación y el cableado del PLC en los entrenadores, de acuerdo a las indicaciones siguientes y acatando las sugerencias del instructor. Instalación. Enganchar el CPM1A en la parte superior del carril o riel y presionar contra él hasta que quede fijo. Para la desinstalación. Desplazar hacia abajo la palanca de bloqueo con un desarmador y jalar el PLC. Profesor: Enrique A. León Turrubiates 15
  • 17. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Figura 1.14 Colocación y remoción del PLC. Cablear las entradas y salidas a laCPUCPM1/CPM2A como se muestra en las figuras 1.15 y 1.16. Figura 1.15 Conexión de la alimentación de c.a. Cablear un circuito separado para el circuito de fuente de alimentación del CPM, para que no haya una caída de tensión como consecuencia del pico de corriente provocado al conectar otro equipo. Cuando se utilicen varios PLC’s CPM, cablear circuitos separados para prevenir una caída de tensión debido al pico de corriente o a un funcionamiento incorrecto del disyuntor. Utilizar cables trenzados para prevenir ruido de las líneas de alimentación. El ruido eléctrico se reduce más todavía conectando un transformador de aislamiento 1:1. Profesor: Enrique A. León Turrubiates 16
  • 18. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Utilizar la sección adecuada en los cables de alimentación considerando la posibilidad de caídas de tensión y la corriente permisible. Figura 1.16 Conexión de las entradas y salidas al PLC. Profesor: Enrique A. León Turrubiates 17
  • 19. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Figura 1.17 Aspecto final del alambrado en el PLC. 1.2.4. Mapa de Memoria del PLC CPM1 y CPM2A. Módulos de Entrada. El módulo de entrada es una interfaz, la cual recupera información del mundo real a través de los dispositivos de entrada y la convierte en datos para la CPU. Para convertir estos datos a los niveles de voltaje requeridos por la CPU se utiliza acopladores ópticos. Figura 1.18. Conexión de un interruptor al módulo de entrada. Los módulos de entrada estándar pueden ser divididos en tres tipos generales: Profesor: Enrique A. León Turrubiates 18
  • 20. CNAD Supervisión y Automatización Industrial/Control por PLC G35 1. ID- Entradas DC 2. IA- Entradas AC 3. IM- Entradas AC/DC, 24V solamente Existe una amplia variedad de módulos de entrada DC disponibles según el número de puntos de entrada, requerimientos de voltaje y tipo de conexiones. Las siguientes características de las entradas DC las convierte en la mejor elección para muchas aplicaciones:      Se trabajan en niveles de voltaje y corriente relativamente seguros (5-24Vdc típicamente). Ofrece tiempos de respuesta más rápidos (1.5 ms típicamente). Los requerimientos del cableado de campo son más flexibles y menos estrictos que en sistemas de 120 Vac. Se conectan fácilmente a dispositivos electrónicos como sensores fotoeléctricos, de proximidad y de fibra óptica. Los módulos de entrada DC se ofrecen en altas densidades, llegando a 32 y 64 puntos en algunos estilos de PLC’s. Módulos de Salida. Una vez que el programa del usuario ha procesado todos los datos de entrada, la CPU envía datos a los dispositivos de salida a través de los módulos de salida (Para más información refiérase al anexo C). Figura 1.19. Conexión de una carga al módulo de salida. Los módulos de salida convierten las señales de la CPU a los niveles de voltaje que pueden ser usados por los dispositivos de salida (lámparas, solenoides, relés, etc.). Los módulos de salida están disponibles en tres versiones: 1. OC Relé de contacto AC (DC) Profesor: Enrique A. León Turrubiates 19
  • 21. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2. OD Transistor DC 3. OA Triac (relé de estado sólido) AC Salidas a relé. Están disponibles en versiones de 16 y 32 puntos. En algunos PLCs el módulo está construido de tal manera que los relés sean reemplazables, si alguno llegara a fallar. Las salidas a relé son la mejor opción cuando: 1. 2. 3. 4. 5. 6. Se requieren corrientes de 2 Amps. No se tolera ninguna corriente de pérdida. La salida cambia con baja frecuencia. Se deben controlar tensiones AC/DC no estándares. Se acepta un tiempo de respuesta de 15 ms. La tensión de AC tiene picos y transitorios. Direccionamientos de las E/S. Todos los PLC’s usan un número para identificar un punto de E/S (Entrada/Salida) y es denominado dirección. Cada dispositivo del mundo real es reconocido en el programa del PLC por su dirección. Las direcciones referencian a dos partes: el canal y el bit. El canal es una celda o grupo de bits que pueden ser manipulados como una unidad. En los PLC’s OMRON un canal es una palabra (en inglés Word), es decir, un grupo de 16 bits de longitud. La dirección de un punto E/S es un número de 5 dígitos. Los tres primeros dígitos identifican el canal, y los dos siguientes identifican el bit. Así por ejemplo un punto de entrada con la dirección 00001 está asignado al canal 000 y bit 01. Un punto de salida con la dirección 01011 está asignado al canal 010 y bit 11 (Para más detalles, ver Anexo G). Profesor: Enrique A. León Turrubiates 20
  • 22. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Figura 1.20. Direccionamiento de las E/S. La CPU requiere instrucciones para procesar todos los datos que están siendo introducidos, y requiere, además, un área para almacenar estos datos. La MEMORIA proporciona esta área y es en ella donde el programa del usuario es almacenado. Áreas de la memoria. La memoria de los PLC’s está organizada por áreas de funciones diferenciadas y claramente definidas. La estructura de la memoria de los PLC’s es conocida como matriz de memoria, mapa de memoria o mapa E/S. La matriz se divide en secciones o áreas con el fin de que sea más manejable para el usuario. La mayoría de las áreas tienen un prefijo tal como HR, T, DM y un número de 3 o 4 dígitos para definir su localización específica en la memoria. Por ejemplo, el temporizador 0 (Timer 0) será referenciado como T000, el relé de mantenimiento 0 (Holding Relay 0) como HR0000 y la memoria de datos 0 (Data Memory 0) como DM0000 (Para más detalles, ver el Anexo D). Todos los PLC’s OMRON tienen las siguientes áreas dentro de su matriz de memoria: Área IR (relés internos). Las funciones de los bits de ésta área son: Área de entradas y salidas: Son bits del área IR designados a los módulos de entradas y salida conectados al PLC. Ellos reflejan el estado ON/OFF de las señales de entrada y salida del mundo real. Área de trabajo: Son bits que pueden ser usados libremente en el programa del PLC para almacenar un estado. Los bits de trabajo son reseteados (es decir, llevados a OFF) cuando Profesor: Enrique A. León Turrubiates 21
  • 23. CNAD Supervisión y Automatización Industrial/Control por PLC G35 la fuente de poder del PLC es apagada, o cuando la operación del PLC comienza o se detiene. Los bits restantes del área IR tienen funciones específicas. La mayoría de éstos, pero no todos, pueden ser usados como bits de trabajo cuando la función específica no está siendo usada. Los bits del área IR tienen direcciones con prefijo IR seguido de un número de 5 dígitos; los tres primeros dígitos indican el canal y los dos siguientes el bit, así, la dirección IR00205 referencia al bit 5 del canal 2 (direccionamiento por bit). Si la dirección se señala con sólo tres dígitos, se estará haciendo referencia a un canal completo, por ejemplo, IR300 referencia a todos los bits del canal 300 (direccionamiento por canal). Área SR (relés especiales). Los bits de esta área funcionan esencialmente como banderas (en inglés “flags”) relacionadas con la operación del PLC, algunas de ellas son: • • • • Pulsos de reloj. Bandera de acarreo. Bandera de error. Bandera alarma de batería. Esta área de memoria es direccionada en forma similar al área IR. Área TR (relés temporales). Estos bits son usados para almacenar temporalmente condiciones ON/OFF de ejecución en las ramificaciones de un diagrama en escalera complejo. Son útiles sólo cuando se requiere programar un diagrama de escalera en código mnemónico. Todos los PLC’s tienen 8 relés temporales identificados TR0 hasta TR7 (TR es el prefijo para accesar al área). Área HR (relés de mantenimiento). El área HR es usada para almacenamiento y manipulación de datos internos. Esta área de memoria es retentiva, es decir, retiene el estado ON/OFF de los bits aún luego de que la fuente de poder del PLC se haya apagado o cuando la operación del mismo comienza o se detiene. Ella es usada en la misma forma que el área de trabajo. El área de memoria HR puede ser accesada por canal (HR00) o por bit (HR0012). Área AR (relés auxiliares). Similarmente al área SR, los bits del área AR funcionan principalmente como banderas relacionadas con la operación del PLC, algunas de ellas son: Profesor: Enrique A. León Turrubiates 22
  • 24. CNAD Supervisión y Automatización Industrial/Control por PLC • • • G35 Tiempo de ciclo largo Contador de potencia-off Banderas de diagnósticos Con pocas excepciones, el estado de los bits y words AR son refrescados cada ciclo. Esta área de memoria es retentiva. El área AR puede ser accesada por canal (AR11) o por bit (AR1100). Área LR (relés de enlace). El área LR es usada para almacenamiento interno de datos enlazados o compartidos entre dos o más PLC’s. Los bits LR pueden ser usados como bits de trabajo cuando no están siendo usados para enlaces de datos. Esta área de memoria no es retentiva, al igual que el área HR y AR puede ser direccionada por canal (LR00) o por bit (LR0010). Área TC (temporizadores/contadores). Esta área está dedicada para uso de temporizadores (TIM), temporizadores de alta velocidad (TIMH), contadores (CNT) y contadores reversibles (CNTR). Ya que temporizadores y contadores ocupan la misma área, un contador no puede ser especificado con el mismo número que un temporizador. Por ejemplo: CNT 010 y TIM 010 no pueden ser usados a la vez. Los registros de temporizadores/contadores son memoria de tipo retentiva. Los valores fijados SV (descrito con detalle más adelante) para temporizadores y contadores son retenidos aún si la potencia falla. El valor presente PV de los contadores es conservado en caso de que la potencia falle, no así para los temporizadores. Área DM (memoria de datos). Es usada para manipulación y almacenamiento de datos. Esta área no puede ser accesada por bit, sino en unidades de palabra. Cierta zona del área DM es destinada a la configuración del PLC. El área de memoria DM es retentiva. Profesor: Enrique A. León Turrubiates 23
  • 25. CNAD Supervisión y Automatización Industrial/Control por PLC G35 1.3. Operación. 1.3.2. Consola de Programación. El PLC puede servir en todo tipo de ambientes automatizados, y aunque hoy en día se puede realizar la programación por medio de la computadora, muchas veces no es conveniente o posible tenerlos conectados, por lo que los operadores cuentan con consolas de programación (también llamados Teaching Box) que nos permiten revisar el programa, el estado de entrada y salidas e incluso hacer modificaciones. La consola de programación que se utiliza con el CQM1 es la PRO01, en la cual usted debe mantener pulsada la tecla Shift para escribir la letra impresa en la esquina superior izquierda de una tecla o para escribir la función superior de las teclas con dos funciones. Figura 1.21. Consola de programación PRO01. Profesor: Enrique A. León Turrubiates 24
  • 26. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Figura 1.22. Teclas del programador. Profesor: Enrique A. León Turrubiates 25
  • 27. CNAD Supervisión y Automatización Industrial/Control por PLC G35 1.3.1. Modos de operación. Los PLC’s OMRON tienen 3 modos de operación: PROGRAM, MONITOR y RUN. La consola de programación le permite seleccionar el modo de operación y efectuar las operaciones permisibles en él. Modo PROGRAM. En modo PROGRAM la CPU está parada. Use este modo para: • • • • • • Introducir el programa Verificar el programa Insertar una instrucción en el programa Borrar una instrucción del programa Borrar la memoria Registrar la tabla de E/S Modo MONITOR. En modo MONITOR la CPU está corriendo. Use este modo para: • • • • • Cambiar valores de temporizadores/contadores Monitorear el estado de E/S Monitorear canales, temporizadores y contadores Forzar contactos a ON/OFF Cambiar datos en áreas DM’s, AR’s, TC’s, SR’s e IR’s Modo RUN. En modo RUN la CPU está corriendo. Use este modo para monitorear el estado de E/S, canales, temporizadores, contadores, etc. No está permitido cambiar valores en modo RUN. 1.3.3. Inicialización. 1. Antes de conectar la fuente de alimentación. Coloque el selector de modo de la consola de Programación en la posición PROGRAM. Figura 1.23 Selector de modo de operación. Profesor: Enrique A. León Turrubiates 26
  • 28. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2. Incorpore el password pulsando las teclas CLR y MONTR. En este punto, pulsar la tecla SHIFT y después el #1 para activar o desactivar el buzzer. 3. Borrar la memoria pulsando CLR, SET, NOT, RESET y finalmente MONTR. 4. Visualizar y borrar los mensajes de error pulsando CLR, FUN y luego MONTR, seguir pulsando esta tecla hasta borrar todos los mensajes de error. Pulsar la tecla CLR para obtener el primer display de programación (dirección 00000). Profesor: Enrique A. León Turrubiates 27
  • 29. CNAD Supervisión y Automatización Industrial/Control por PLC G35 1.3.4. Lectura y Captura de un programa. 1. Coloque el selector de modo en la posición PROGRAM 2. Escritura del programa. A continuación se muestra el Listado de mnemónicos (u Hoja de código). Figura 1.24. Hoja de código. Profesor: Enrique A. León Turrubiates 28
  • 30. CNAD Supervisión y Automatización Industrial/Control por PLC G35 3. Captura del programa. Profesor: Enrique A. León Turrubiates 29
  • 31. CNAD Supervisión y Automatización Industrial/Control por PLC G35 4. Inserción de una instrucción. Coloque el selector de modo en la posición PROGRAM, busque la instrucción del lugar de inserción (paso Nº 00009). Inserte el programa: El procedimiento se repite para insertar las instrucciones siguientes: 5. Borrado de una instrucción. Ubíquese en la instrucción que desea borrar, presione la tecla DEL y luego la tecla FLECHA-ARRIBA. Profesor: Enrique A. León Turrubiates 30
  • 32. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2. Programación. 2.1. Introducción. El sistema de programación permite, mediante las instrucciones del PLC, confeccionar el programa de usuario. Posteriormente el programa realizado, se trasfiere a la memoria de programa de usuario. Una memoria típica permite almacenar como mínimo hasta mil instrucciones con datos de bit, y es del tipo lectura/escritura, permitiendo la modificación del programa cuantas veces sea necesario. Tiene una batería tampón para mantener el programa si falla la tensión de alimentación. La programación del autómata consiste en el establecimiento de una sucesión ordenada de instrucciones, escritas en un lenguaje de programación concreto. Estas instrucciones están disponibles en el sistema de programación y resuelven el control de un proceso determinado. 2.2. Procedimiento de Programación. El desarrollo de un programa envuelve la realización de algunos pasos básicos, ello son: 1. Determinar los objetivos del sistema de control: El paso más importante en el desarrollo de un programa es determinar qué debe hacer el sistema de control y en qué orden las tareas deseadas deben ser cumplidas. 2. Asignar los dispositivos de entrada/salida: Una vez que las tareas han sido definidas y se han determinado los dispositivos de entrada/salida necesarios para realizarlas, deben asignarse estos dispositivos a puntos de entrada/salida del PLC, esto es, asignar una dirección particular a cada entrada y salida en la forma de un número de 5 dígitos. 3. Crear el diagrama de escalera: Un diagrama de escalera es una representación gráfica de un programa de PLC. Consiste de dos líneas verticales espaciadas simbolizando los soportes de una escalera y representan cables de potencia o BUSES. Profesor: Enrique A. León Turrubiates 31
  • 33. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Todos los circuitos conmutadores (contactos de relés) con los que se construyen condiciones de ejecución parten del bus izquierdo que es la línea viva de potencia. Todas las instrucciones a ejecutar se encuentran del lado derecho que es la línea de tierra o neutro. Los peldaños de la escalera son circuitos horizontales llamados líneas de instrucción (en inglés rungs) que se inician desde el bus izquierdo con contactos de relés pasando a través de varios de éstos y finalizando en el bus derecho con la instrucción. El diagrama de escalera es preparado secuencialmente en el orden que la acción debe ocurrir. 4. Introducir el programa en la CPU: Después que se ha creado el diagrama de escalera, el mismo debe ser convertido a un lenguaje que el PLC pueda usar. Este lenguaje consiste de instrucciones y operandos, estos últimos se refieren a direcciones y datos. La introducción del programa en la CPU se puede hacer vía consola de programación o vía Software gráfico (LSS/SSS, CPT o SISWIN). Cuando se introduce el programa vía consola se hace necesario convertir el diagrama de escaleras al lenguaje o código de mnemónicos, en los otros casos el software se encarga de la conversión, pero indistintamente de la vía, el programa es siempre almacenado en memoria en forma de mnemónicos. 5. Verificar el programa: Revisar el programa para corregir, si existen, errores de sintaxis. 6. Ejecutar el programa: Poner a prueba el programa para corregir, si existen, errores de ejecución. 7. Instalar el sistema: Instalar el sistema de control completo, ejecutar el programa y realizar el ajuste fino si lo requiere. 2.3. Instrucciones de Programación. Existen básicamente dos tipos de instrucciones utilizadas en programación de diagrama de relés: instrucciones de relés que corresponden a las condiciones del diagrama de relés y las de la parte derecha del diagrama de relés, controladas por las anteriores. Las primeras se utilizan en forma de instrucción sólo cuando se convierten a código nemónico. Profesor: Enrique A. León Turrubiates 32
  • 34. CNAD Supervisión y Automatización Industrial/Control por PLC G35 La mayoría de las instrucciones tienen uno o varios operandos asociados. Los operandos indican o suministran los datos sobre los que se ejecutará la instrucción. En ciertas ocasiones éstos se especifican como valores numéricos, pero lo normal es que sean direcciones de canales o bits que contienen los datos a utilizar. Por ejemplo, una instrucción MOVE que tiene asignado como primer operando el canal 00, moverá el contenido de dicho canal a otro lugar. Este otro lugar se designará como un operando. Un bit cuya dirección se asigna a un operando se denomina bit operando; un canal cuya dirección se asigna a un operando se denomina canal operando. Cuando se asigna una constante como operando, se ha de escribir delante el caracter # para indicar que no es una dirección. En la figura 2.1 siguiente se muestra una tabla del listado de instrucciones y los diferentes tipos en que se clasifican. Figura 2.1. Tipos de instrucciones del PLC CPM1 y CPM2A de Omron. Profesor: Enrique A. León Turrubiates 33
  • 35. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.3.1. Instrucciones básicas de diagrama de relés y control de bit. Hay siete instrucciones que se pueden utilizar generalmente para controlar estados individuales de bits. Son OUT, OUT NOT, DIFU(13), DIFD(14), SET, RSET y KEEP(11). Estas instrucciones se utilizan para poner los bits a ON y OFF de diferentes formas. LOAD y LOAD NOT; OUT y OUT NOT: La primera condición que inicia una línea de instrucción (rung) en un diagrama de escalera corresponde a una instrucción LOAD o LOAD NOT. Cada una de estas instrucciones requiere una línea de código mnemónico. Figura 2.2. Instrucciones LD/AND/OUT AND: Para conexión de contactos en serie. Figura 2.3. Instrucción AND OR: Para conexión de contactos en paralelo. Figura 2.4 Instrucción OR. Profesor: Enrique A. León Turrubiates 34
  • 36. CNAD Supervisión y Automatización Industrial/Control por PLC G35 AND LD: Realiza la operación lógica AND de las condiciones producidas por dos bloques lógicos. Figura 2.5. Instrucción AND LD. OR LD: Realiza la operación lógica OR de las condiciones producidas por dos bloques lógicos. Figura 2.6. Codificación de múltiples instrucciones. Profesor: Enrique A. León Turrubiates 35
  • 37. CNAD Supervisión y Automatización Industrial/Control por PLC G35 DIFU(13) y DIFD(14): Se utilizan para poner a ON el bit designado durante sólo un ciclo de scan. Figura 2.10. Flanco de subida y bajada. Cuando se ejecuta, DIFU(13) compara su ejecución actual con la condición de ejecución previa. Si ésta era OFF y la actual es ON, DIFU(13) pondrá a ON el bit designado. Si la condición de ejecución previa era ON y cualquiera que sea la actual, DIFU(13) pondrá el bit designado a OFF o lo dejará en OFF (si ya estaba en OFF). Por lo tanto, el bit designado nunca estará en ON durante más de un ciclo de scan, suponiendo que se ejecuta en cada scan. Cuando se ejecuta, DIFD(14) compara su ejecución actual con la condición de ejecución previa. Si ésta era ON y la actual OFF, DIFD(14) pondrá a ON el bit designado. Si la condición de ejecución previa era OFF y cualquiera que sea la actual, DIFD(14) pondrá a OFF el bit designado o lo dejará en OFF. SET (FUN (SET)) y RESET (FUN (RESET)). SET pone el bit operando a ON cuando la condición de ejecución es ON y no afecta al estado del operando cuando la condición es OFF. RSET pone a OFF el bit operando cuando la condición de ejecución es ON y no afecta al estado del bit operando cuando la condición de ejecución es OFF. Profesor: Enrique A. León Turrubiates 36
  • 38. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Figura 2.11. Activar-Desactivar Los estados de los bits de operando para SET y RESET programadas entre IL(002) e ILC(003) o JMP(004) y JME(005) no cambiará cuando se cumpla la condición del enclavamiento o salto (es decir cuando IL(002) o JMP(004) se ejecute con una condición de ejecución OFF). Las instrucciones SET RESET son muy parecidas a OUTPUT y OUTPUT NOT, excepto que solo cambian el estado de sus bits operandos para condiciones de ejecución ON. Ninguna instrucción afectará el estado de su bit operando cuando la condición de ejecución es OFF. SET pondrá en ON el bit especificado cuando la condición de ejecución sea ON, pero a diferencia de OUTPUT, SET no pondrá el bit a OFF, cuando la condición sea OFF. RESET pondrá en OFF el bit especificado cuando la condición de ejecución sea ON, pero a diferencia del OUTPUT NOT, RESET no pondrá el bit a ON cuando la condición sea OFF. KEEP (FUN (11)). Báscula donde se da preferencia al RESET sobre el SET. KEEP(11) se utiliza para mantener el estado del bit designado basado en dos condiciones de ejecución. Estas condiciones de ejecución se denominan S y R. S es la entrada de set; R, la entrada de reset. KEEP(11) opera de forma similar a un relé de enclavamiento que se pone a 1 con S y a 0 con R. Cuando S se pone en ON, el bit designado se pondrá en ON permaneciendo en ON hasta el reset, independientemente de si S está en ON o pasa a OFF. La relación entre condiciones de ejecución y estado de bit de KEEP(11) se muestra a continuación: Profesor: Enrique A. León Turrubiates 37
  • 39. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Figura 2.11. Mantenimiento del estado del bit. IL (FUN (02)). Interlock. ILC (FUN (03)). Interlock clear. IL(02) se utiliza siempre junto con ILC(03) para crear enclavamientos. Estas instrucciones se utilizan para realizar bifurcaciones similares a las obtenidas con bits TR, pero el tratamiento de las instrucciones entre IL(02) y ILC(03) difiere del tratamiento con bits TR cuando la condición de ejecución para IL(02) es OFF. Si la condición de ejecución de IL(02) es ON, el programa se ejecutará como está escrito, con una condición de ejecución ON utilizada para iniciar cada línea de instrucción desde el punto en que se encuentra IL(02) hasta la siguiente ILC(03). El problema de almacenar condiciones de ejecución en puntos de bifurcaciones, también se puede resolver utilizando estas instrucciones que eliminan los puntos de bifurcación completamente, cuando se coloca una instrucción INTERLOCK delante de una sección de un programa de relés, la condición de ejecución para la instrucción INTERLOCK, controlará la ejecución de todas las instrucciones hasta la siguiente instrucción INTERLOCK CLEAR. Dentro de un bloque de instrucciones, se pueden utilizar más de una instrucción de INTERLOCK y cada una es afectada por la instrucción INTERLOCK CLEAR. Profesor: Enrique A. León Turrubiates 38
  • 40. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Figura 2.12. Interlock eléctrico. JMP (FUN (04)) y JMP (FUN(05)). Saltos JMP(04) se utiliza siempre junto con JME(05) para crear saltos, es decir para saltar de un punto a otro del diagrama de relés. JMP(04) define el punto desde el que se salta; JME(05) define el punto destino del salto. Cuando la condición de ejecución para JMP(04) es OFF, no se ejecuta ningún salto. Cuando la condición de ejecución para JMP(04) es ON, se realiza un salto a la JME(05) con el mismo número de salto, no ejecutándose las instrucciones entre ambas JMP y JME y se ejecuta la instrucción que sigue a JME(05). No cambiará el estado de temporizadores, contadores, bits utilizados en OUT, bits utilizados en OUT NOT y del resto de bits controlados por las instrucciones comprendidas entre JMP(04) y JMP(05). Cada uno de estos números de salto se puede utilizar para definir sólo un salto. Dado que todas las instrucciones entre JMP(04) y JME(05) se saltan, los números de salto de 01 a 99 (de 01 a 49 en PLCs CPM1/CPM1A/SRM1) se pueden utilizar para reducir el tiempo de scan. Salto número 00. Si el número de salto para JMP(04) es 00, la CPU buscará la siguiente JME(05) con un número de salto de 00. Para ello, debe buscar en el programa, Profesor: Enrique A. León Turrubiates 39
  • 41. CNAD Supervisión y Automatización Industrial/Control por PLC G35 provocando un tiempo de scan más largo (cuando la condición de ejecución es OFF) que para otros saltos. No cambiará el estado de temporizadores, contadores, bits utilizados en OUT, bits utilizados en OUT NOT y del resto de bits controlados por las instrucciones comprendidas entre JMP(04) 00 y JMP(05) 00. El número de salto 00 se puede utilizar tantas veces como se desee. Un salto de JMP(04) 00 irá siempre a la siguiente JME(05) 00 en el programa. Por lo tanto es posible utilizar JMP(04) 00 consecutivamente y concluir todas ellas en la misma JME(05) 00. Figura 2.13. Saltos de escalones. 2.3.2. Instrucciones de Temporizador y Contador. TIM. Temporizador Figura 2.14. Temporizador. Profesor: Enrique A. León Turrubiates 40
  • 42. CNAD Supervisión y Automatización Industrial/Control por PLC G35 CNT. Contador Figura 2.15. Contador ascendente. CNTR (FUN (12)). Contador Reversible. Figura 2.16. Contador ascendente - descendente. 2.3.3. Instrucciones de Transferencia de Datos. SFT (FUN (10)). Registro de desplazamiento. Figura 2.17. Desplazamiento de datos. Profesor: Enrique A. León Turrubiates 41
  • 43. CNAD Supervisión y Automatización Industrial/Control por PLC G35 MOV (FUN(21)). Mover Figura 2.18. Mover datos. 2.3.4. Instrucciones de Comparación. Figura 2.19. Comparación. Profesor: Enrique A. León Turrubiates 42
  • 44. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.3.5. Instrucciones de INC/DEC. Figura 2.20. Incrementar – Decrementar. Profesor: Enrique A. León Turrubiates 43
  • 45. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.4. Prácticas introductorias de control con PLC. Profesor: Enrique A. León Turrubiates 44
  • 46. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.4.1. Circuitos de control combinados serie-paralelo. I. Objetivo Que el participante se familiarice con el diseño y la aplicación de los circuitos combinados serie-paralelo empleados comúnmente en los circuitos básicos de control y representados en los diagramas de escalera. II. Material y Equipo    III. Entrenador de PLC. Programador manual del PLC. Software de simulación. Planteamiento del problema Control de taladrado. En primera instancia se requiere controlar el arranque, paro y operación de una máquina hidráulica perforadora de láminas mediante un PLC. El control de la máquina contará con un interruptor de palanca (1 polo 1 tiro), para el arranque y paro general del sistema hidráulico. La operación del taladrado se realizará con dos botones pulsadores que serán accionados simultáneamente para que el taladro gire, baje y perfore el material, de esta manera se podrá evitar que el operador se accidente manteniendo ambas manos ocupadas. Al soltar ambos botones el taladro retornará a su posición inicial (arriba) y justo en ese momento el motor dejará de girar. El sistema deberá contar con un botón de paro de emergencia y además estará protegido contra corto circuitos y sobrecarga. Figura 2.21 Control de taladrado. Profesor: Enrique A. León Turrubiates 45
  • 47. CNAD Supervisión y Automatización Industrial/Control por PLC Profesor: Enrique A. León Turrubiates G35 46
  • 48. CNAD IV. Supervisión y Automatización Industrial/Control por PLC G35 Instrucciones 1. Analice detalladamente el planteamiento del problema. 2. Elabore una propuesta de solución. 3. Realice el diagrama de escalera de acuerdo a su propuesta. 4. Simule el correcto funcionamiento del circuito. 5. Proceda a trasladar su respuesta a la solución por PLC. Profesor: Enrique A. León Turrubiates 47
  • 49. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.4.2. Circuitos con autoenergización. I. Objetivo Que el participante practique los conceptos de los circuitos dominante ON y dominante OFF en un circuito autoenergizado como una aplicación práctica de uno de los circuitos más importantes en el control secuencial automático por sus características de funcionamiento. II. Material y Equipo    III. Entrenador de PLC. Programador manual del PLC. Software de simulación. Planteamiento del problema Control de prioridad. Se requiere diseñar y construir un control por PLC que permita dar prioridad a la persona que pulse primero el botón de su estación dentro de un concurso, accionando un indicador audible y luminoso e inhibiendo en consecuencia los indicadores de sus oponentes. Mediante otro botón de restablecimiento el sistema volverá a sus condiciones iniciales. El sistema deberá estar protegido con un botón de emergencia. Figura 2.22 Control de prioridad. Profesor: Enrique A. León Turrubiates 48
  • 50. CNAD IV. Supervisión y Automatización Industrial/Control por PLC G35 Instrucciones 1. Analice detalladamente el planteamiento del problema. 2. Elabore una propuesta de solución. 3. Realice el diagrama de escalera de acuerdo a su propuesta. 4. Simule el correcto funcionamiento del circuito. 5. Proceda a trasladar su respuesta a la solución por PLC. Profesor: Enrique A. León Turrubiates 49
  • 51. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.4.3. Circuitos con autoenclavamiento (interlock). I. Objetivo Que el participante se inicie en la programación del PLC y se familiarice con los dispositivos de Interlock eléctrico empleados comúnmente en los circuitos básicos de control y representados en los diagramas de escalera. II. Material y Equipo    III. Entrenador de PLC. Programador manual del PLC. Software de simulación. Planteamiento del problema I Control de un limpiaparabrisas. El limpiaparabrisas de un automóvil en un día lluvioso puede funcionar por pausas al presionar el control y no se puede detener de inmediato en medio del cristal estorbando la visión, hay que esperar a que acabe su recorrido y se sitúe en la posición horizontal de reposo. Considérese el siguiente montaje: Un interruptor PB1 (NA) conectado a la entrada de un PLC activa el motor conectado a la salida (M) que mueve la pluma del limpiaparabrisas hacia la izquierda (para simplificar se supondrá que el motor gira en un solo sentido y un mecanismo hace regresar la pluma hacia la derecha), otro interruptor final de carrera (LS1) detecta la llegada a la posición horizontal. Se desea diseñar un circuito de control que al liberar el interruptor (PB1) no detenga el limpiaparabrisas hasta que llegue a la posición horizontal derecha. De aquí en adelante, salvo que se indica lo contrario, se supondrá que los pulsadores son normalmente abiertos (NA). El cuadro resumen de las entradas y salidas a utilizar y de los dispositivos conectados a ellas es el siguiente: Profesor: Enrique A. León Turrubiates 50
  • 52. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Figura 2.23. Control de limpiaparabrisas. IV. Instrucciones 1. Analice detalladamente el planteamiento del problema. 2. Elabore una propuesta de solución. 3. Realice el diagrama de escalera de acuerdo a su propuesta. 4. Simule el correcto funcionamiento del circuito. 5. Proceda a trasladar su respuesta a la solución por PLC. Profesor: Enrique A. León Turrubiates 51
  • 53. CNAD V. Supervisión y Automatización Industrial/Control por PLC G35 Planteamiento del problema II Arranque y paro de un motor trifásico. Se requiere controlar el arranque, paro e inversión de giro de un motor trifásico de corriente alterna mediante una estación de botones y un PLC. El sistema deberá estar protegido con un botón de paro de emergencia, contra corto circuitos y sobrecarga. Figura 2.24. Control de un motor trifásico. IV. Instrucciones 1. Analice detalladamente el planteamiento del problema. 2. Elabore una propuesta de solución. 3. Realice el diagrama de escalera de acuerdo a su propuesta. 4. Simule el correcto funcionamiento del circuito. 5. Proceda a trasladar su respuesta a la solución por PLC. Profesor: Enrique A. León Turrubiates 52
  • 54. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.4.4. Circuitos con temporizador. I. Objetivo Que el participante se familiarice con el diseño y la aplicación de los circuitos donde se requiere considerar el tiempo como elemento de control en los circuitos automáticos de control de procesos. II. Material y Equipo    III. Entrenador de PLC. Programador manual del PLC. Software de simulación. Planteamiento del problema Diseñar e implementar un circuito de control mediante un PLC para un sistema de control de tráfico para un paso peatonal que responda a las condiciones mostradas en el diagrama de tiempos de la figura siguiente: Profesor: Enrique A. León Turrubiates 53
  • 55. CNAD IV. Supervisión y Automatización Industrial/Control por PLC G35 Instrucciones 1. Analice detalladamente el planteamiento del problema. 2. Elabore una propuesta de solución. 3. Realice el diagrama de escalera de acuerdo a su propuesta. 4. Simule el correcto funcionamiento del circuito. 5. Proceda a trasladar su respuesta a la solución por PLC. Profesor: Enrique A. León Turrubiates 54
  • 56. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.4.5. Circuitos con contador. I. Objetivo Que el participante diseñe y la aplique las características de los circuitos con dispositivos contadores donde se requiere considerar el conteo como elemento de control en los circuitos automáticos de control de procesos. II. Material y Equipo    III. Entrenador de PLC. Programador manual del PLC. Software de simulación. Planteamiento del problema Se debe realizar una automatización del control de acceso a un garaje. El garaje dispone de una entrada con barrera, semáforo (rojo / verde) y detector de llegada de coche; y de una salida sin barrera y en la que únicamente hay un detector de salida de coches. El funcionamiento debe ser el siguiente:     Se supone que en el garaje no hay coches inicialmente y se cuenta el número de coches que entran y salen para controlar el total de coches en el garaje en cada momento. Si llega un coche y quedan plazas libres, se debe abrir la barrera (se ignora el cierre para simplificar). Si llega un coche y no quedan plazas libres, no se abre la barrera. El semáforo estará verde cuando queden plazas libres y rojo cuando el garaje esté completo. Se supone que el garaje tiene 10 plazas. Existe también un botón para resetear el contador a cero manualmente. Profesor: Enrique A. León Turrubiates 55
  • 57. CNAD IV. Supervisión y Automatización Industrial/Control por PLC G35 Instrucciones 1. Analice detalladamente el planteamiento del problema. 2. Elabore una propuesta de solución. 3. Realice el diagrama de escalera de acuerdo a su propuesta. 4. Simule el correcto funcionamiento del circuito. 5. Proceda a trasladar su respuesta a la solución por PLC. Profesor: Enrique A. León Turrubiates 56
  • 58. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.5. Proyectos de aplicación 2.5.1. Control del taladrado de piezas. Un PLC ha de controlar el mecanizado de piezas en un puesto formado por una mesa giratoria con tres sectores (ver figura). 1. El primer sector recibe las piezas desde un alimentador vertical cuando es accionado desde el PLC, colocando una pieza en la mesa giratoria. 2. En el segundo sector se realizará un taladrado en la parte superior de la pieza cuando reciba la señal de descenso del taladro. Al llegar el taladro a la posición inferior, nuevamente subirá el taladro con la señal hasta llegar a la posición superior. Se supone que continuamente todas las brocas están en funcionamiento sin tener ninguna salida asociada. 3. En el último sector, el taladrado se practica en una de las paredes laterales de la pieza cuando se reciba la señal correspondiente que empuja un cilindro de simple efecto para hacer el orificio. Al llegar al otro lado, se deja de accionar el cilindro de simple efecto. Al retroceder el vástago a la posición inicial, un cilindro de simple efecto situado bajo la mesa hará avanzar su correspondiente vástago hasta la posición extrema. Con esto, se conseguirá desalojar la pieza de la mesa dejándola caer sobre una banda en movimiento. 4. La tarea concluye cuando el vástago retrocede a la posición inicial. 5. Para pasar de un sector a otro, la mesa girará 120º en un sentido, lo que se consigue con activar el correspondiente motor de la mesa durante 3 segundos. No se tendrá en cuenta el mecanismo de fijación de las piezas al hacer el taladrado. Mesa giratoria con un proceso de tres etapas. Profesor: Enrique A. León Turrubiates 57
  • 59. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.5.2. Control de un mezclador de pintura. La figura muestra un mezclador de pintura. En la parte superior del mezclador hay dos tuberías por donde se suministran dos componentes diferentes. En la parte inferior se aprecia una sola tubería que transporta la mezcla de pintura preparada. Por una tubería en la parte inferior del tanque se conduce la mezcla ya lista. Se requiere diseñar un programa de control mediante un PLC para la operación de llenado, supervisión del nivel del tanque y un ciclo de mezcla y calefacción, tal como se describe a continuación: Paso 1: Presionar el botón de arranque para iniciar el ciclo del proceso. Paso 2: Estando la mezcla en el nivel inferior del tanque, aplicar al mezclador el componente 1 (Bomba 1), durante 6 segundos. Paso 3: Posteriormente, aplicar al mezclador el componente 2 (Bomba 2), durante otros 4 segundos o hasta que llegue al nivel superior. Paso 5: Arrancar el ciclo de mezcla y calefacción (Poner en marcha el motor del mezclador y la electroválvula 2 de vapor durante 6 segundos). Paso 6: Vaciar el mezclador (Bomba de vaciado y electroválvula 1 de vaciado) hasta que se detecte nivel inferior, donde concluye el ciclo. Paso 7: El ciclo deberá reiniciarse automáticamente. Paso 8: Al término de 3 ciclos, el sistema se desactiva totalmente, hasta volver a presionar el botón de arranque. Paso 9: Mantener el estado del proceso hasta el final de los 3 ciclos aunque se active el interruptor de paro en cualquier momento. Cada actuador será monitoreado con indicadores luminosos. Profesor: Enrique A. León Turrubiates 58
  • 60. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.5.3. Control de un brazo ensamblador. La figura siguiente representa una máquina que tiene un brazo motorizado empleado para el ensamble de piezas. Cuando se pulsa el botón de arranque con el brazo situado siempre en la posición 1, el brazo gira en sentido antihorario y detiene su rotación una vez que ha llegado a la posición 2. Transcurridos 5 segundos, el brazo gira en sentido horario hasta la posición 1 y se detiene. Cada ciclo se repetirá en tres ocasiones antes de detenerse finalmente y solo se podrá reiniciar nuevamente cuando vuelva a pulsarse el botón de arranque. Se requieren los siguientes elementos para controlar el proceso correctamente:        Un botón pulsador para el arranque del proceso. Un interruptor de fin de carrera para controlar la posición 1 (LS1). Un interruptor de fin de carrera para controlar la posición 2 (LS2). Giro del motor (M1) en sentido horario. Giro del motor (M1) en sentido antihorario. Lámparas piloto (LP1 y LP2) que indiquen cuando el brazo está en cada posición. Considerar las medidas de seguridad necesarias para lograr que el ciclo se complete correctamente aún con ausencia momentánea de energía eléctrica. Profesor: Enrique A. León Turrubiates 59
  • 61. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.5.4. Sistema de control para una grúa para transporte. Se dispone de un puente grúa de dos movimientos, uno de la grúa ascendente y descendente, y otro de desplazamiento de izquierda a derecha, tal y como se ve en la figura. Así mismo tenemos los sensores necesarios para detectar la posición del puente grúa. En el estado inicial la grúa se encuentra abajo a la izquierda (LSB y LSI activados). Al pulsar el botón de marcha (M) se pondrá en marcha el puente grúa de manera que se subirá la grúa hasta alcanzar el límite superior (LSS). A continuación la grúa se desplaza hacia la derecha hasta alcanzar el límite derecho (LSD). Seguidamente se bajará la grúa hasta alcanzar el límite inferior (LSB) y se hará una pausa de unos 5 segundos para permitir la carga o descarga de la grúa. Después de esta pausa la grúa volverá a subir hasta alcanzar el límite superior (LSS) tras lo cual se dirigirá hacia la izquierda hasta alcanzar el límite izquierdo (LSI). Cuando esto ocurra la grúa descenderá hasta el límite inferior, completándose de esta manera el ciclo. Simplificando el ciclo a seguir es el siguiente: Subida hasta LSS -> Derecha hasta LSD -> Bajada hasta LSB -> Pausa 5 segundos -> Subida hasta LSS -> Izquierda hasta LSI -> Bajada hasta LSB. Profesor: Enrique A. León Turrubiates 60
  • 62. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.5.5. Control para un proceso de cerrado de botellas. Se dispone de una banda transportadora donde se realiza un proceso de colocación de tapas en botellas de cierto producto, mediante tres robots, para lo cual se requiere de las siguientes acciones: 1. Al pulsar el botón de set, el sistema se pone en marcha, cuando el botón de reset es presionado el sistema se desactiva después de que no queden botellas en la banda, es decir el ciclo debe concluir totalmente antes del paro general. 2. Cuando el sistema se acciona, el robot A se pone en marcha, toma una botella y la deposita en la banda. 3. Al detectar pieza el sensor PH1, la banda se activa y el robot A se va a la posición de espera. 4. Al detectar pieza el sensor PH3 la banda se detiene, activándose el robot B, permitiendo que se realice el tapado de la botella y asumir la posición de espera. 5. Cuando detecta pieza el sensor PH2, la banda para y se pone en movimiento el robot C para quitar el producto colocándolo en otro lugar y asumir la posición de espera. 6. Cada que algún robot ejecute su rutina, los robots restantes y la banda, permanecerán inmóviles. 7. Cuando se presione el botón de paro de emergencia, el sistema se desactiva completamente para permitir corregir la falla y limpiar la banda para reiniciar el proceso pulsando nuevamente el botón de set. Profesor: Enrique A. León Turrubiates 61
  • 63. CNAD Supervisión y Automatización Industrial/Control por PLC G35 2.5.6. Proceso de electrólisis. El proceso de electrólisis que se quiere automatizar, consiste en el procedimiento para el tratamiento de superficies, con el fin de hacerlas resistentes a la oxidación. El sistema constará de tres baños:    Uno para el desengrasado de las piezas. Otro para el aclarado de las piezas. Un tercero donde se les dará el baño electrolítico. La grúa introducirá la jaula portadora de las piezas que recibirán tratamiento en cada uno de los depósitos o baños, comenzando por el depósito de desengrasado, a continuación en el depósito de aclarado y por último se les dará el baño electrolítico. En este último depósito, la grúa deberá permanecer 5 segundos para conseguir una uniformidad de las piezas tratadas. El ciclo se inicia al presionar el pulsador de arranque o marcha. La primera acción a realizar es la elevación de la grúa, desplazándose hacia arriba, cuando toca el interruptor límite de final de carrera FC2, la grúa comenzará a avanzar, hasta llegar al FC4. Estando en el punto FC4, cuando la grúa empieza a descender y toca el interruptor de límite FC1, la grúa vuelve a ascender, hasta tocar de nuevo el interruptor de límite FC2, Profesor: Enrique A. León Turrubiates 62
  • 64. CNAD Supervisión y Automatización Industrial/Control por PLC G35 momento en el cual la grúa vuelve a avanzar, hasta alcanzar la posición de FC5. En este instante se repiten los movimientos de descenso y ascenso de la grúa. Cuando la grúa esté de nuevo en la posición superior, avanza hasta FC6; vuelve a bajar y cuando toca FC1, se conecta el proceso de electrólisis. Cuando ha pasado el tiempo fijado, se desconecta el proceso de electrólisis, y la grúa comienza a ascender hasta que toca FC2. Al llegar a este punto, la grúa inicia el movimiento de retroceso, hasta llegar al interruptor de límite FC3, momento en el cual volverá a descender hasta activar el FC1 (condiciones iniciales). Cuando se pulse el botón de paro, la grúa deberá regresar a sus condiciones iniciales de arranque, no importando la posición en que se haya interrumpido. Profesor: Enrique A. León Turrubiates 63
  • 65. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Bibliografía. CQM1 Programmable Controllers. Operation Manual . OMRON, 1993. AUTÓMATAS PROGRAMABLES INDUSTRIALES SYSMAC CQM1H Guía de Instalación. AUTÓMATAS PROGRAMABLES INDUSTRIALES SYSMAC CQM1/CPM1/CPM1A/SRM1. Manual de Programación. OMRON, 1993 BARQUISIMETO. PLC’s Omron PDF. Maser Grupo Tecnológico. Autómatas Programables. http://www.grupo-maser.com Profesor: Enrique A. León Turrubiates 64
  • 66. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Anexos Anexo A. Simbología Europea (DIN ó IEC). Profesor: Enrique A. León Turrubiates 65
  • 67. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Anexo B. Simbología Americana (ASA ó JIC). Profesor: Enrique A. León Turrubiates 66
  • 68. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Anexo C. Instrucciones de programación. Las instrucciones se pueden introducir bien pulsando las correspondientes teclas de la consola de programación (es decir, LD, AND, OR, NOT) o bien utilizando los códigos de función. Para introducir una instrucción con sus códigos de función, pulsar FUN, el código de función y luego WRITE. Profesor: Enrique A. León Turrubiates 67
  • 69. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Anexo C1.Códigos de función del CPM1 y CPM1A. Profesor: Enrique A. León Turrubiates 68
  • 70. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Anexo D. Estructura del área de memoria. Con el CPM1/CPM2A se pueden utilizar las siguientes áreas de memoria. Nota: 1. Los bits IR y LR que no se utilicen para sus funciones específicas, se pueden utilizar como bits de trabajo. 2. Los contenidos de las áreas HR, LR, Contador y DM de lectura/escritura están protegidos por un condensador. A 25_C, el condensador protege los datos durante 20 días. 3. Cuando se accede a un PV, los números de TC se utilizan como datos de canal; cuando se accede a indicadores de finalización, se utilizan como datos de bit. 4. En los canales DM 6144 a DM 6655 no se pueden escribir datos desde el programa. Profesor: Enrique A. León Turrubiates 69
  • 71. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Anexo E. Área SR. Estos bits sirven principalmente como indicadores relativos al funcionamiento del CPM1/CPM1A o para contener valores presentes o seleccionados para varias funciones. En la siguiente tabla se explican las funciones del área SR: Profesor: Enrique A. León Turrubiates 70
  • 72. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Anexo F. Especificaciones del CPM1 y CPM2A. Especificaciones de la unidad de entrada Especificaciones de la unidad de salida Profesor: Enrique A. León Turrubiates 71
  • 73. CNAD Supervisión y Automatización Industrial/Control por PLC G35 Anexo G. Direccionamiento de Entradas/Salidas. CPM1 y CPM2A Profesor: Enrique A. León Turrubiates 72
  • 74. CNAD Supervisión y Automatización Industrial/Control por PLC Profesor: Enrique A. León Turrubiates G35 73
