Este documento presenta una descripción de varios diagramas utilizados en ingeniería de métodos, incluyendo diagramas de flujo, diagramas de recorrido, y diagramas de procesos. Explica que un diagrama de flujo muestra la secuencia de un proceso y las unidades involucradas, mientras que un diagrama de recorrido ilustra dónde se realizan las actividades de un diagrama de flujo. Además, los diagramas de procesos visualizan y analizan sistemáticamente un proceso industrial o administrativo.

1. REALIZADO POR:
LUIS FERNANDO RIVERO
C.I: 25.884.417
CABIMAS, SEPTIEMBRE 2018.
REPÙBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA
EDUCACIÓN UNIVERSITARIA
INSTITUTO UNIVERSITARIO POLITECNICO
“SANTIAGO MARIÑO"
EXTENSION COL-CABIMAS
INGENIERIA DE TRABAJO
MAPA CONCEPTUAL

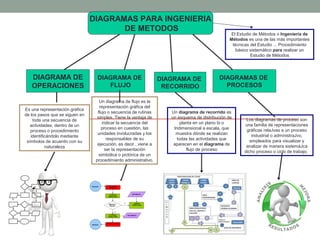

2. DIAGRAMAS PARA INGENIERIA
DE METODOS
DIAGRAMA DE
OPERACIONES
DIAGRAMA DE
FLUJO
DIAGRAMA DE
RECORRIDO
DIAGRAMAS DE
PROCESOS
Un diagrama de flujo es la
representación gráfica del
flujo o secuencia de rutinas
simples. Tiene la ventaja de
indicar la secuencia del
proceso en cuestión, las
unidades involucradas y los
responsables de su
ejecución, es decir , viene a
ser la representación
simbólica o pictórica de un
procedimiento administrativo.
Un diagrama de recorrido es
un esquema de distribución de
planta en un plano bi o
tridimensional a escala, que
muestra dónde se realizan
todas las actividades que
aparecen en el diagrama de
flujo de proceso
Los diagramas de proceso son
una familia de representaciones
gráficas relaJvas a un proceso
industrial o administraJvo,
empleados para visualizar y
analizar de manera sistemáJca
dicho proceso o ciclo de trabajo.
El Estudio de Métodos o Ingeniería de
Métodos es una de las más importantes
técnicas del Estudio ... Procedimiento
básico sistemático para realizar un
Estudio de Métodos
Es una representación gráfica
de los pasos que se siguen en
toda una secuencia de
actividades, dentro de un
proceso o procedimiento
identificándolo mediante
símbolos de acuerdo con su
naturaleza
