1. Republica Bolivariana de Venezuela
Ministerio del poder popular para la educación
I.U.P «Santiago Mariño»
Extensión col – Cabimas
Omarianlys vallejo
C.I 26.056.242
Escuela: Ing. Industrial (45)
Ingeniería de métodos
Diciembre , 2017

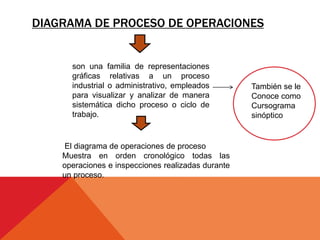

2. DIAGRAMA DE PROCESO DE OPERACIONES
son una familia de representaciones
gráficas relativas a un proceso
industrial o administrativo, empleados
para visualizar y analizar de manera
sistemática dicho proceso o ciclo de
trabajo.
También se le
Conoce como
Cursograma
sinóptico
El diagrama de operaciones de proceso
Muestra en orden cronológico todas las
operaciones e inspecciones realizadas durante
un proceso.

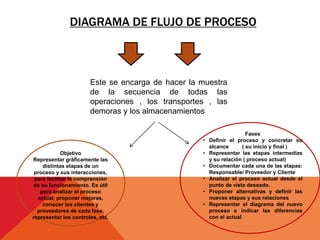

3. DIAGRAMA DE FLUJO DE PROCESO
Este se encarga de hacer la muestra
de la secuencia de todas las
operaciones , los transportes , las
demoras y los almacenamientos
Objetivo
Representar gráficamente las
distintas etapas de un
proceso y sus interacciones,
para facilitar la comprensión
de su funcionamiento. Es útil
para analizar el proceso
actual, proponer mejoras,
conocer los clientes y
proveedores de cada fase,
representar los controles, etc.
Fases
• Definir el proceso y concretar su
alcance ( su inicio y final )
• Representar las etapas intermedias
y su relación ( proceso actual)
• Documentar cada una de las etapas:
Responsable/ Proveedor y Cliente
• Analizar el proceso actual desde el
punto de vista deseado.
• Proponer alternativas y definir las
nuevas etapas y sus relaciones
• Representar el diagrama del nuevo
proceso e indicar las diferencias
con el actual

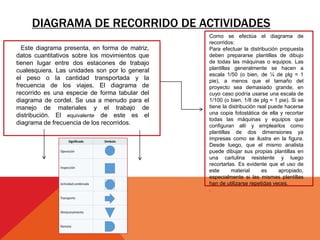

4. DIAGRAMA DE RECORRIDO DE ACTIVIDADES
Este diagrama presenta, en forma de matriz,
datos cuantitativos sobre los movimientos que
tienen lugar entre dos estacones de trabajo
cualesquiera. Las unidades son por lo general
el peso o la cantidad transportada y la
frecuencia de los viajes. El diagrama de
recorrido es una especie de forma tabular del
diagrama de cordel. Se usa a menudo para el
manejo de materiales y el trabajo de
distribución. El equivalente de este es el
diagrama de frecuencia de los recorridos.
Como se efectúa el diagrama de
recorridos:
Para efectuar la distribución propuesta
deben prepararse plantillas de dibujo
de todas las máquinas o equipos. Las
plantillas generalmente se hacen a
escala 1/50 (o bien, de ¼ de plg = 1
pie), a menos que el tamaño del
proyecto sea demasiado grande, en
cuyo caso podría usarse una escala de
1/100 (o bien, 1/8 de plg = 1 pie). Si se
tiene la distribución real puede hacerse
una copia fotostática de ella y recortar
todas las máquinas y equipos que
configuran allí y emplearlos como
plantillas de dos dimensiones ya
impresas como se ilustra en la figura.
Desde luego, que el mismo analista
puede dibujar sus propias plantillas en
una cartulina resistente y luego
recortarlas. Es evidente que el uso de
este material es apropiado,
especialmente si las mismas plantillas
han de utilizarse repetidas veces.
.
