El documento describe diferentes tipos de diagramas utilizados en ingeniería industrial, incluyendo diagramas de flujo de proceso, diagramas de operaciones, diagramas de recorrido, diagramas hombre-máquina, diagramas Gantt y diagramas PERT. También proporciona información sobre cómo identificar y desarrollar estos diagramas, así como los datos esenciales que deben incluirse.

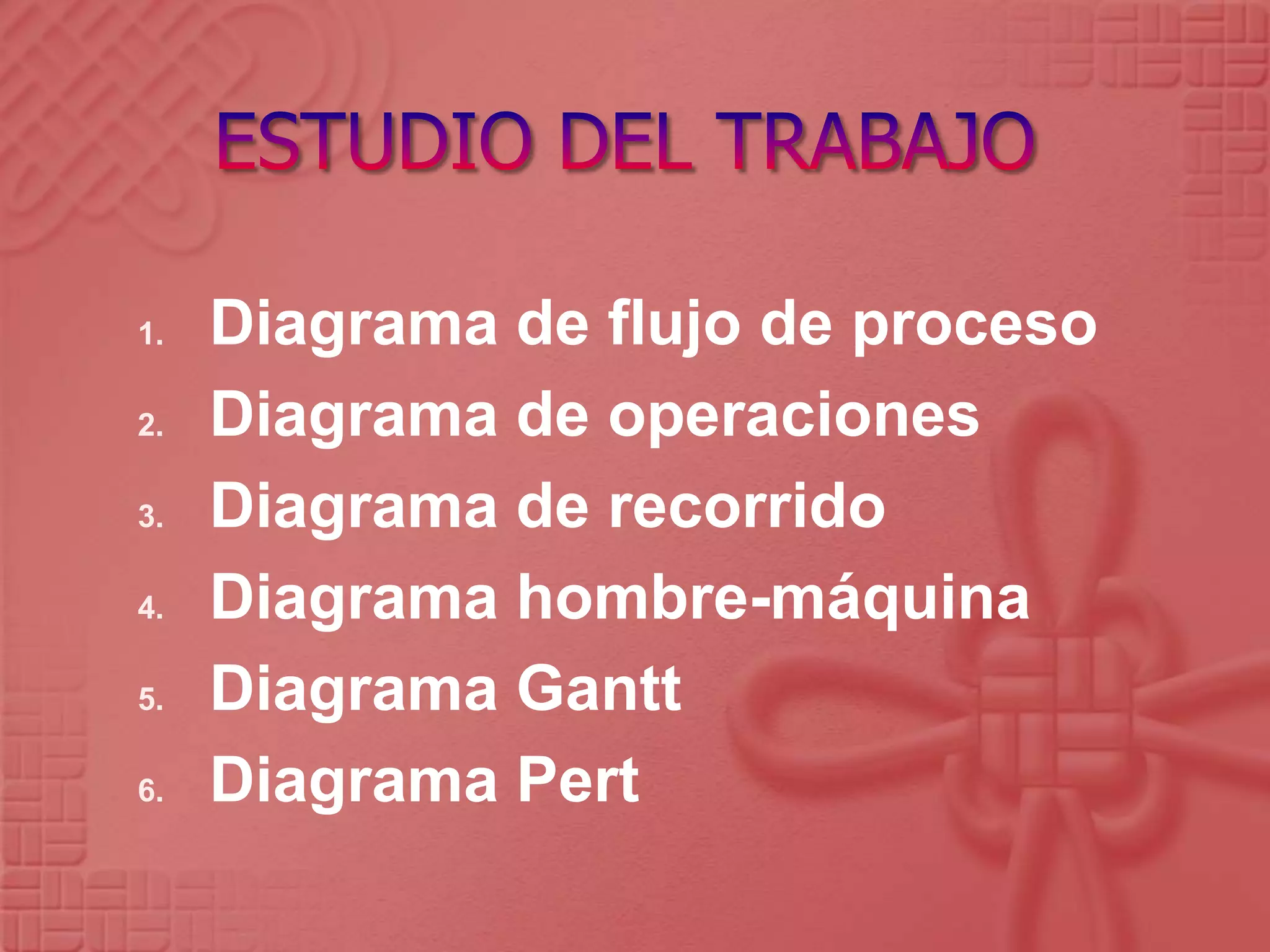

1. 1. Diagrama de flujo de proceso
2. Diagrama de operaciones
3. Diagrama de recorrido
4. Diagrama hombre-máquina
5. Diagrama Gantt
6. Diagrama Pert

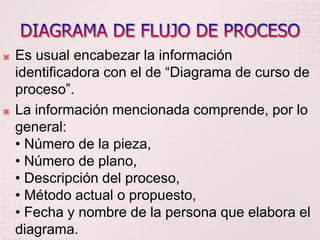

2.  Es usual encabezar la información
identificadora con el de “Diagrama de curso de
proceso”.
 La información mencionada comprende, por lo
general:
• Número de la pieza,
• Número de plano,
• Descripción del proceso,
• Método actual o propuesto,
• Fecha y nombre de la persona que elabora el
diagrama.

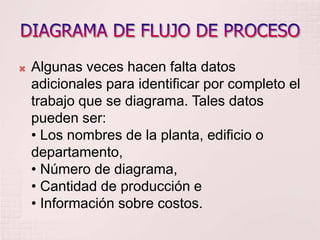

3.  Algunas veces hacen falta datos
adicionales para identificar por completo el
trabajo que se diagrama. Tales datos
pueden ser:
• Los nombres de la planta, edificio o
departamento,
• Número de diagrama,
• Cantidad de producción e
• Información sobre costos.

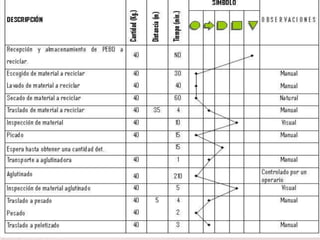

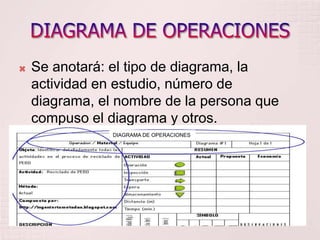

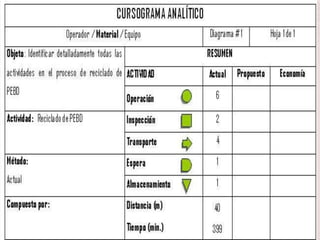

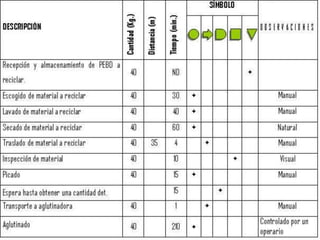

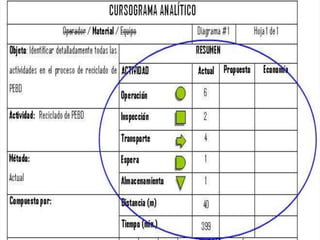

6.  Se anotará: el tipo de diagrama, la
actividad en estudio, número de
diagrama, el nombre de la persona que
compuso el diagrama y otros.

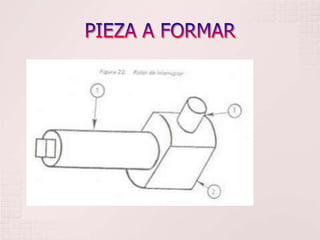

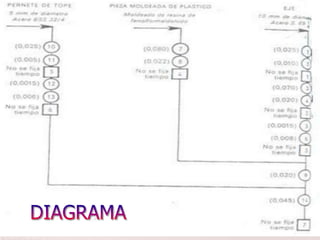

DIAGRAMA DE OPERACIONES

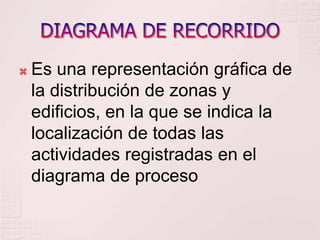

11.  Es una representación gráfica de
la distribución de zonas y
edificios, en la que se indica la
localización de todas las
actividades registradas en el
diagrama de proceso

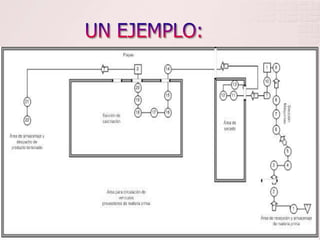

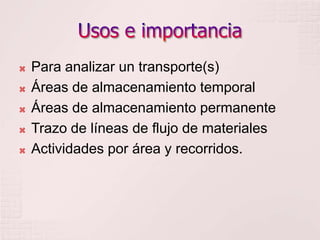

12.  Para analizar un transporte(s)
 Áreas de almacenamiento temporal
 Áreas de almacenamiento permanente
 Trazo de líneas de flujo de materiales
 Actividades por área y recorridos.

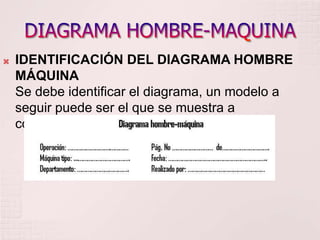

14.  IDENTIFICACIÓN DEL DIAGRAMA HOMBRE
MÁQUINA
Se debe identificar el diagrama, un modelo a
seguir puede ser el que se muestra a
continuación:

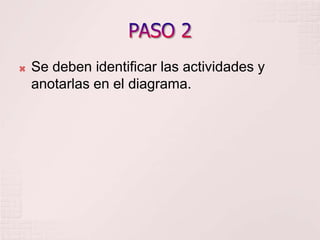

15.  Se deben identificar las actividades y
anotarlas en el diagrama.

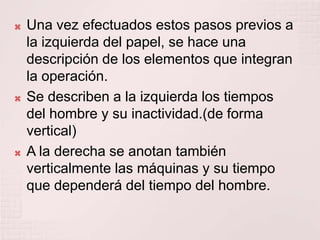

16.  Una vez efectuados estos pasos previos a
la izquierda del papel, se hace una
descripción de los elementos que integran
la operación.

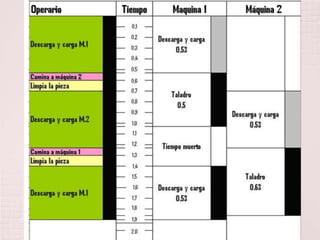

 Se describen a la izquierda los tiempos
del hombre y su inactividad.(de forma
vertical)
 A la derecha se anotan también
verticalmente las máquinas y su tiempo
que dependerá del tiempo del hombre.

17.  En la parte inferior de la hoja, una vez que
se ha terminado el diagrama, se coloca el
tiempo total de trabajo del hombre, más el
tiempo total de ocio. Así como el tiempo
total muerto de la máquina.

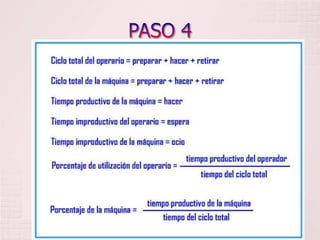

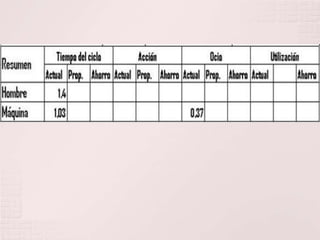

 Finalmente se obtienen los porcentajes de
utilización

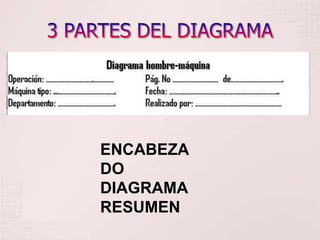

19. ENCABEZA
DO
DIAGRAMA
RESUMEN

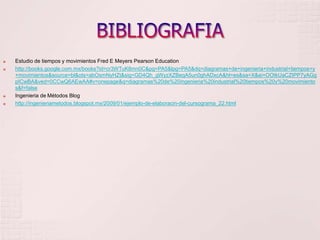

22.  Estudio de tiempos y movimientos Fred E Meyers Pearson Education
 http://books.google.com.mx/books?id=cr3WTuK8mn0C&pg=PA5&lpg=PA5&dq=diagramas+de+ingenieria+industrial+tiempos+y
+movimientos&source=bl&ots=abOsmNyHZt&sig=GD4Qh_gWyzXZBeqA5un0ghADxcA&hl=es&sa=X&ei=OOtkUaCZIPP7yAGg
pICwBA&ved=0CCwQ6AEwAA#v=onepage&q=diagramas%20de%20ingenieria%20industrial%20tiempos%20y%20movimiento
s&f=false
 Ingenieria de Métodos Blog
 http://ingenieriametodos.blogspot.mx/2009/01/ejemplo-de-elaboracin-del-cursograma_22.html
