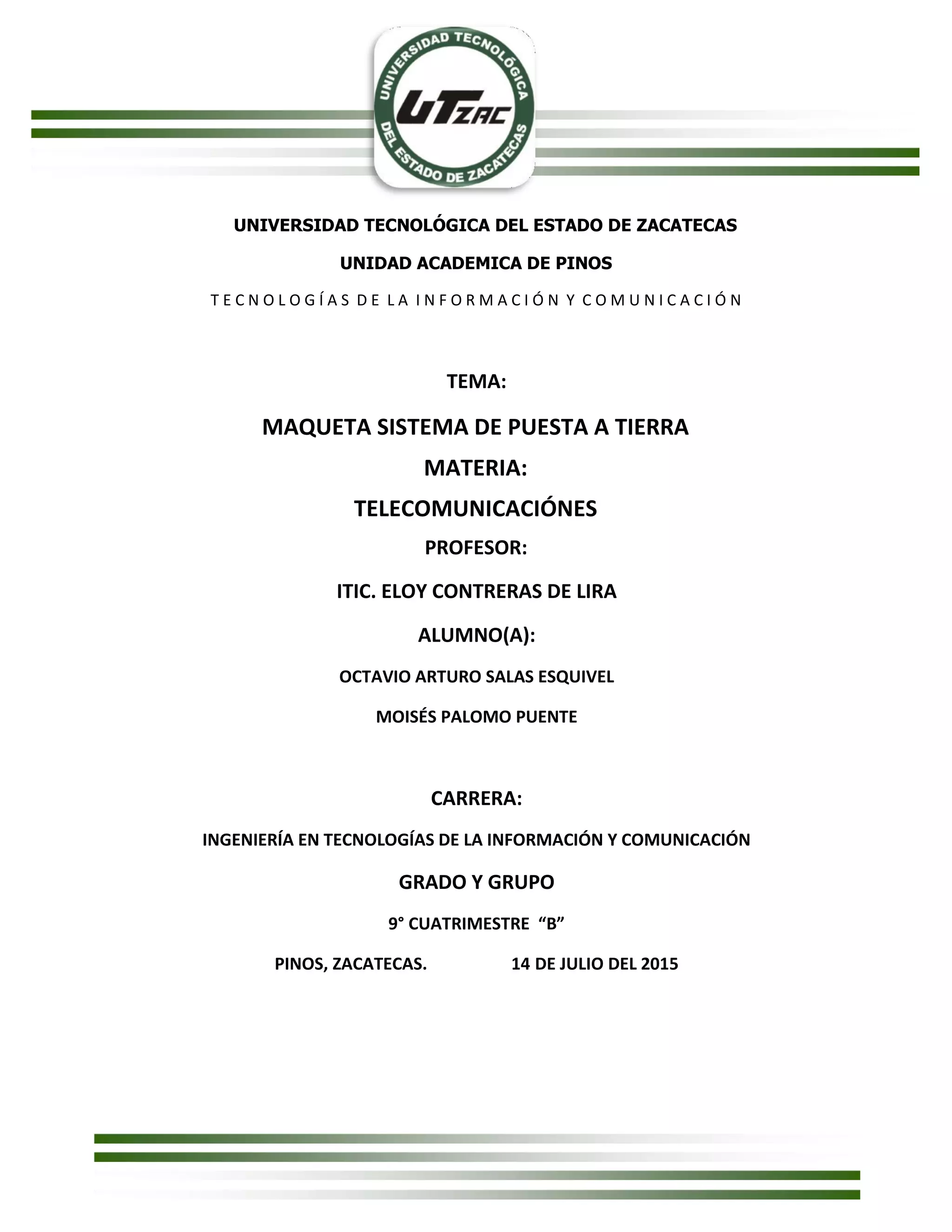

1. UNIVERSIDAD TECNOLÓGICA DEL ESTADO DE ZACATECAS
UNIDAD ACADEMICA DE PINOS
T E C N O L O G Í A S D E L A I N F O R M A C I Ó N Y C O M U N I C A C I Ó N
TEMA:
MAQUETA SISTEMA DE PUESTA A TIERRA
MATERIA:
TELECOMUNICACIÓNES
PROFESOR:
ITIC. ELOY CONTRERAS DE LIRA
ALUMNO(A):
OCTAVIO ARTURO SALAS ESQUIVEL
MOISÉS PALOMO PUENTE
CARRERA:
INGENIERÍA EN TECNOLOGÍAS DE LA INFORMACIÓN Y COMUNICACIÓN
GRADO Y GRUPO
9° CUATRIMESTRE “B”
PINOS, ZACATECAS. 14 DE JULIO DEL 2015

2. INTRODUCCIÓN
En la maquete demostraremos la funcionalidad de sistema de puesta a tierra en si
nos explica que La energía generada por descargas atmosféricas puede ingresar a
las instalaciones a través de diversos medios, por impacto directo o por corrientes
inducidas. Esta energía busca su propio camino para llegar a tierra utilizando
conexionados de alimentación de energía eléctrica, de voz y de datos, produciendo
acciones destructivas ya que se supera la aislación de dispositivos tales como
plaquetas, rectificadores, etc. Para evitar estos efectos, se deben.
SISTEMA DE PUESTA A TIERRA (S.P.A.T.)
Un Sistema de Puesta a Tierra debe ofrecer un camino seguro para las descargas
de corrientes de fallas, descargas de rayos, descargas estáticas y señales de
interferencia electromagnética y radiofrecuencia (EMI y RFI).
Un Sistema de Puesta a Tierra coordinado, debe reducir fundamentalmente la
posibilidad de que aparezcan tensiones importantes entre elementos metálicos
adyacentes. No obstante, es necesario tomar medidas suplementarias,
(protectores, descargadores, dispositivos activos de supresión de transitorios, etc.),
en todo lo que esté referido a cables, conexiones y posibles vías de ingresos de
transitorios que provocan la rotura en forma parcial o total de los equipos. Por
ejemplo la distribución de energía en alterna, líneas telefónicas, datos, tramas,
cables coaxiles, multipares, etc.
General:
A los fines de brindar una protección completa a los equipos de electrónica aplicada
asociados al sistema, se instalarán filtros de línea contra disturbios de tensión y
corriente de pequeña y de gran energía (Primarios y Secundarios) Se instalarán en
paralelo (derivación) los protectores primarios en módulos por fase y los protectores
secundarios en serie con la línea de alimentación, siguiendo las instrucciones de
instalación del fabricante.
Para el correcto funcionamiento de los filtros se debe asegurar que los valores de
resistencia se encuentren dentro de los valores de las normativas internacionales.
Estos filtros deberán instalarse, en interiores, inmediatamente después del
interruptor principal y antes del tablero de distribución. La corriente nominal del
interruptor principal no debe superar el 125 % de la corriente nominal del filtro.

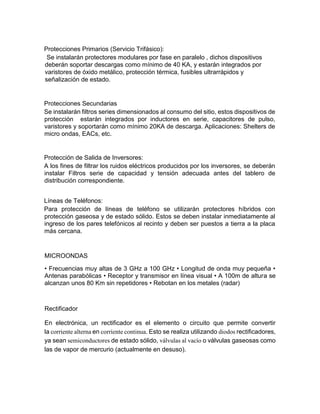

3. Protecciones Primarios (Servicio Trifásico):
Se instalarán protectores modulares por fase en paralelo , dichos dispositivos
deberán soportar descargas como mínimo de 40 KA, y estarán integrados por
varistores de óxido metálico, protección térmica, fusibles ultrarrápidos y
señalización de estado.
Protecciones Secundarias
Se instalarán filtros series dimensionados al consumo del sitio, estos dispositivos de
protección estarán integrados por inductores en serie, capacitores de pulso,
varistores y soportarán como mínimo 20KA de descarga. Aplicaciones: Shelters de
micro ondas, EACs, etc.
Protección de Salida de Inversores:
A los fines de filtrar los ruidos eléctricos producidos por los inversores, se deberán
instalar Filtros serie de capacidad y tensión adecuada antes del tablero de
distribución correspondiente.
Líneas de Teléfonos:
Para protección de líneas de teléfono se utilizarán protectores híbridos con
protección gaseosa y de estado sólido. Estos se deben instalar inmediatamente al
ingreso de los pares telefónicos al recinto y deben ser puestos a tierra a la placa
más cercana.
MICROONDAS
• Frecuencias muy altas de 3 GHz a 100 GHz • Longitud de onda muy pequeña •
Antenas parabólicas • Receptor y transmisor en línea visual • A 100m de altura se
alcanzan unos 80 Km sin repetidores • Rebotan en los metales (radar)
Rectificador
En electrónica, un rectificador es el elemento o circuito que permite convertir
la corriente alterna en corriente continua. Esto se realiza utilizando diodos rectificadores,
ya sean semiconductores de estado sólido, válvulas al vacío o válvulas gaseosas como
las de vapor de mercurio (actualmente en desuso).

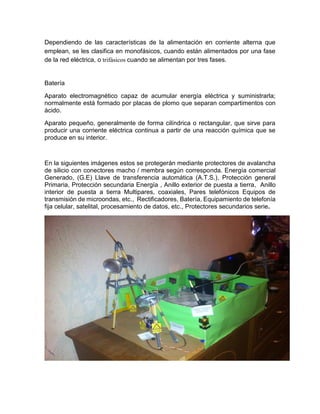

4. Dependiendo de las características de la alimentación en corriente alterna que
emplean, se les clasifica en monofásicos, cuando están alimentados por una fase
de la red eléctrica, o trifásicos cuando se alimentan por tres fases.
Batería
Aparato electromagnético capaz de acumular energía eléctrica y suministrarla;
normalmente está formado por placas de plomo que separan compartimentos con
ácido.
Aparato pequeño, generalmente de forma cilíndrica o rectangular, que sirve para
producir una corriente eléctrica continua a partir de una reacción química que se
produce en su interior.

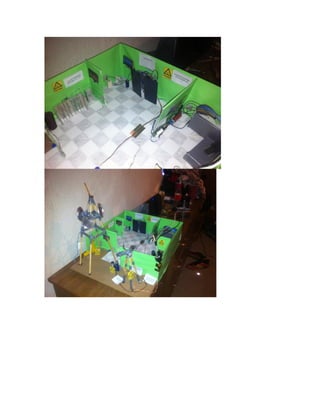

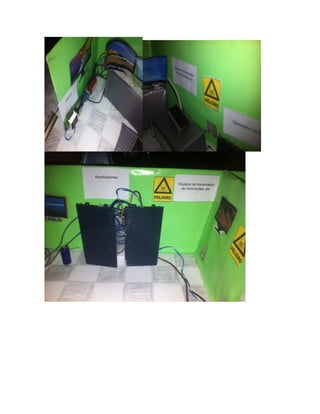

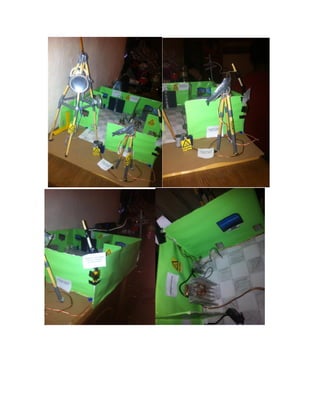

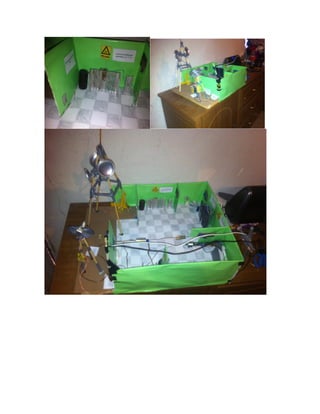

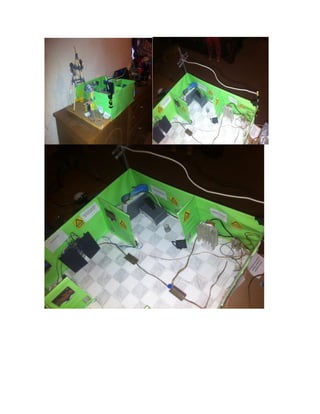

En la siguientes imágenes estos se protegerán mediante protectores de avalancha
de silicio con conectores macho / membra según corresponda. Energía comercial
Generado, (G.E) Llave de transferencia automática (A.T.S.), Protección general
Primaria, Protección secundaria Energía , Anillo exterior de puesta a tierra, Anillo
interior de puesta a tierra Multipares, coaxiales, Pares telefónicos Equipos de
transmisión de microondas, etc., Rectificadores, Batería, Equipamiento de telefonía
fija celular, satelital, procesamiento de datos, etc., Protectores secundarios serie.
