Este documento describe los sistemas de seguridad eléctrica e incluye secciones sobre normas de seguridad en instalaciones eléctricas, requisitos esenciales de seguridad eléctrica, interruptor diferencial, sistema de puesta a tierra e interruptor diferencial. También cubre conceptos como aislamiento, sistemas de CCTV, control de accesos y sensores de movimiento.

1. SISTEMA DE SEGURIDAD ELECTRICA..
ING. ROBERTO PFUYO MUÑOZ .
NAIVARES CENTENO DANNY
AQUINO CHIRINOS ELVIS
PUMACAYO MONTOYA, JOB
CRUZ DELGADO IVAN
MAYHUIRE ECCOÑA JOHN
ELECTRICIDAD

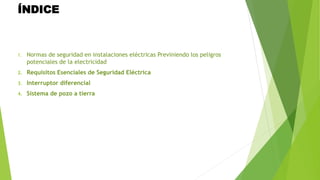

2. 1. Normas de seguridad en instalaciones eléctricas Previniendo los peligros
potenciales de la electricidad
2. Requisitos Esenciales de Seguridad Eléctrica
3. Interruptor diferencial
4. Sistema de pozo a tierra
ÍNDICE

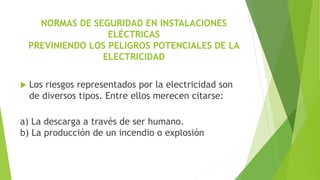

3. NORMAS DE SEGURIDAD EN INSTALACIONES
ELÉCTRICAS
PREVINIENDO LOS PELIGROS POTENCIALES DE LA
ELECTRICIDAD
 Los riesgos representados por la electricidad son
de diversos tipos. Entre ellos merecen citarse:
a) La descarga a través de ser humano.
b) La producción de un incendio o explosión

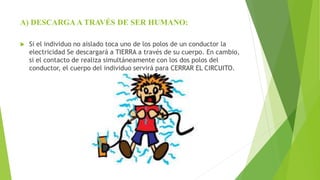

4. A) DESCARGA A TRAVÉS DE SER HUMANO:
 Si el individuo no aislado toca uno de los polos de un conductor la
electricidad Se descargará a TIERRA a través de su cuerpo. En cambio,
si el contacto de realiza simultáneamente con los dos polos del
conductor, el cuerpo del individuo servirá para CERRAR EL CIRCUITO.

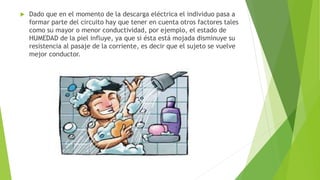

5.  Dado que en el momento de la descarga eléctrica el individuo pasa a
formar parte del circuito hay que tener en cuenta otros factores tales
como su mayor o menor conductividad, por ejemplo, el estado de
HUMEDAD de la piel influye, ya que si ésta está mojada disminuye su
resistencia al pasaje de la corriente, es decir que el sujeto se vuelve
mejor conductor.

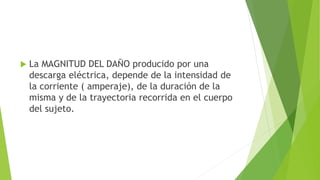

6.  La MAGNITUD DEL DAÑO producido por una
descarga eléctrica, depende de la intensidad de
la corriente ( amperaje), de la duración de la
misma y de la trayectoria recorrida en el cuerpo
del sujeto.

7.  El peligro de muerte es mayor cuando la corriente
eléctrica atraviesa órganos vitales en su paso por el
individuo: corazón (fibrilación), pulmones, sistema
nervioso (paro respiratorio).

8. B) PRODUCCIÓN DE UN INCENDIO O EXPLOSIÓN:

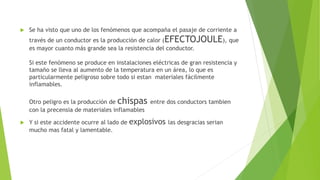

9.  Se ha visto que uno de los fenómenos que acompaña el pasaje de corriente a
través de un conductor es la producción de calor (EFECTOJOULE), que
es mayor cuanto más grande sea la resistencia del conductor.
Si este fenómeno se produce en instalaciones eléctricas de gran resistencia y
tamaño se lleva al aumento de la temperatura en un área, lo que es
particularmente peligroso sobre todo si estan materiales fácilmente
inflamables.
Otro peligro es la producción de chispas entre dos conductors tambien
con la precensia de materiales inflamables
 Y si este accidente ocurre al lado de explosivos las desgracias serian
mucho mas fatal y lamentable.

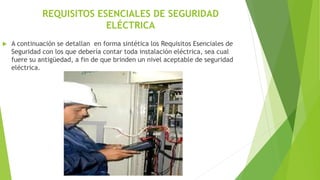

10. REQUISITOS ESENCIALES DE SEGURIDAD
ELÉCTRICA
 A continuación se detallan en forma sintética los Requisitos Esenciales de
Seguridad con los que debería contar toda instalación eléctrica, sea cual
fuere su antigüedad, a fin de que brinden un nivel aceptable de seguridad
eléctrica.

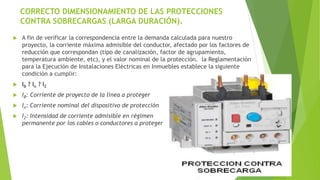

11. CORRECTO DIMENSIONAMIENTO DE LAS PROTECCIONES
CONTRA SOBRECARGAS (LARGA DURACIÓN).
 A fin de verificar la correspondencia entre la demanda calculada para nuestro
proyecto, la corriente máxima admisible del conductor, afectado por los factores de
reducción que correspondan (tipo de canalización, factor de agrupamiento,
temperatura ambiente, etc), y el valor nominal de la protección. la Reglamentación
para la Ejecución de Instalaciones Eléctricas en Inmuebles establece la siguiente
condición a cumplir:
 IB ? In ? IZ
 IB: Corriente de proyecto de la línea a proteger
 In: Corriente nominal del dispositivo de protección
 IZ: Intensidad de corriente admisible en régimen
permanente por los cables o conductores a proteger

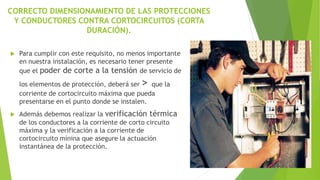

12. CORRECTO DIMENSIONAMIENTO DE LAS PROTECCIONES
Y CONDUCTORES CONTRA CORTOCIRCUITOS (CORTA
DURACIÓN).
 Para cumplir con este requisito, no menos importante
en nuestra instalación, es necesario tener presente
que el poder de corte a la tensión de servicio de
los elementos de protección, deberá ser > que la
corriente de cortocircuito máxima que pueda
presentarse en el punto donde se instalen.
 Además debemos realizar la verificación térmica
de los conductores a la corriente de corto circuito
máxima y la verificación a la corriente de
cortocircuito mínina que asegure la actuación
instantánea de la protección.

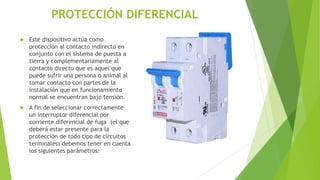

13. PROTECCIÓN DIFERENCIAL
 Este dispositivo actúa como
protección al contacto indirecto en
conjunto con el sistema de puesta a
tierra y complementariamente al
contacto directo que es aquel que
puede sufrir una persona o animal al
tomar contacto con partes de la
instalación que en funcionamiento
normal se encuentran bajo tensión.
 A fin de seleccionar correctamente
un interruptor diferencial por
corriente diferencial de fuga (el que
deberá estar presente para la
protección de todo tipo de circuitos
terminales) debemos tener en cuenta
los siguientes parámetros:

14. * Corriente diferencial de fuga no mayor a 30 mA
* Corriente nominal o de paso: es la corriente máxima que
puede soportar nominalmente el dispositivo y para la cual
deberá protegerse contra sobrecargas.
* Corriente de cortocircuito: es el valor para el cual deberá
protegerse al cortocircuito.

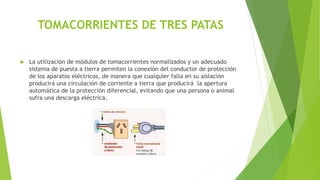

15. TOMACORRIENTES DE TRES PATAS
 La utilización de módulos de tomacorrientes normalizados y un adecuado
sistema de puesta a tierra permiten la conexión del conductor de protección
de los aparatos eléctricos, de manera que cualquier falla en su aislación
producirá una circulación de corriente a tierra que producirá la apertura
automática de la protección diferencial, evitando que una persona o animal
sufra una descarga eléctrica.

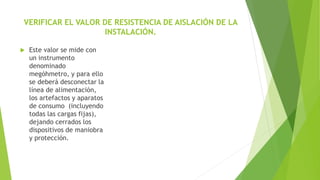

16. VERIFICAR EL VALOR DE RESISTENCIA DE AISLACIÓN DE LA
INSTALACIÓN.
 Este valor se mide con
un instrumento
denominado
megóhmetro, y para ello
se deberá desconectar la
línea de alimentación,
los artefactos y aparatos
de consumo (incluyendo
todas las cargas fijas),
dejando cerrados los
dispositivos de maniobra
y protección.

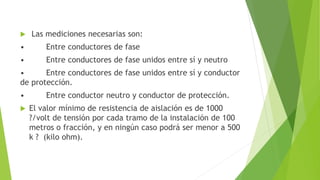

17.  Las mediciones necesarias son:
• Entre conductores de fase
• Entre conductores de fase unidos entre sí y neutro
• Entre conductores de fase unidos entre sí y conductor
de protección.
• Entre conductor neutro y conductor de protección.
 El valor mínimo de resistencia de aislación es de 1000
?/volt de tensión por cada tramo de la instalación de 100
metros o fracción, y en ningún caso podrá ser menor a 500
k ? (kilo ohm).

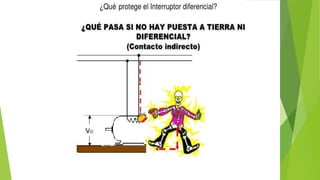

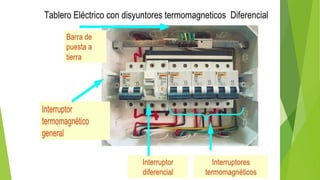

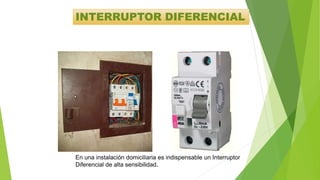

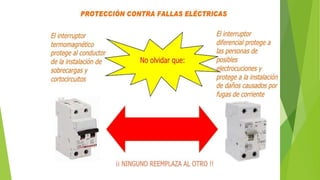

18. INTERRUPTOR DIFERENCIAL
En una instalación domiciliaria es indispensable un Interruptor
Diferencial de alta sensibilidad.

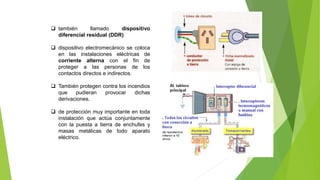

19.  también llamado dispositivo
diferencial residual (DDR)
 dispositivo electromecánico se coloca
en las instalaciones eléctricas de
corriente alterna con el fin de
proteger a las personas de los
contactos directos e indirectos.
 También protegen contra los incendios
que pudieran provocar dichas
derivaciones.
 de protección muy importante en toda
instalación que actúa conjuntamente
con la puesta a tierra de enchufes y
masas metálicas de todo aparato
eléctrico.

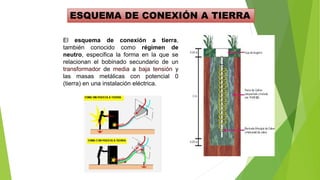

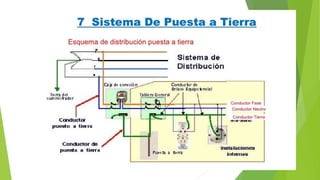

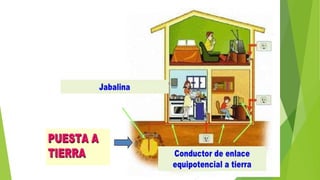

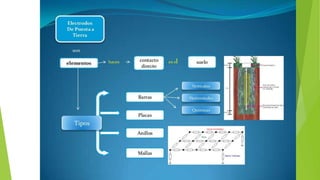

23. ESQUEMA DE CONEXIÓN A TIERRA
El esquema de conexión a tierra,
también conocido como régimen de
neutro, especifica la forma en la que se
relacionan el bobinado secundario de un
transformador de media a baja tensión y
las masas metálicas con potencial 0
(tierra) en una instalación eléctrica.

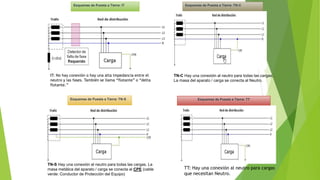

25. Esquemas de Puesta a Tierra: TT
TT: Hay una conexión al neutro para cargas
que necesitan Neutro.
Esquemas de Puesta a Tierra: TN-C
TN-C Hay una conexión al neutro para todas las cargas.
La masa del aparato / carga se conecta al Neutro.
Esquemas de Puesta a Tierra: TN-S
TN-S Hay una conexión al neutro para todas las cargas. La
masa metálica del aparato / carga se conecta al CPE (cable
verde: Conductor de Protección del Equipo)
Esquemas de Puesta a Tierra: IT
IT: No hay conexión o hay una alta impedancia entre el
neutro y las fases. También se llama “flotante” o “delta
flotante.”

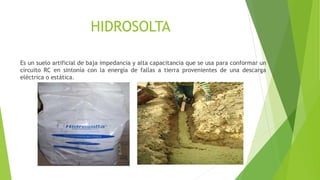

28. HIDROSOLTA
Es un suelo artificial de baja impedancia y alta capacitancia que se usa para conformar un
circuito RC en sintonía con la energía de fallas a tierra provenientes de una descarga
eléctrica o estática.

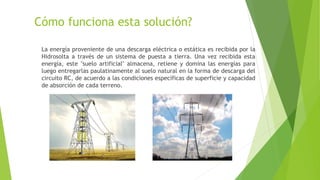

29. Cómo funciona esta solución?
La energía proveniente de una descarga eléctrica o estática es recibida por la
Hidrosolta a través de un sistema de puesta a tierra. Una vez recibida esta
energía, este "suelo artificial" almacena, retiene y domina las energías para
luego entregarlas paulatinamente al suelo natural en la forma de descarga del
circuito RC, de acuerdo a las condiciones específicas de superficie y capacidad
de absorción de cada terreno.

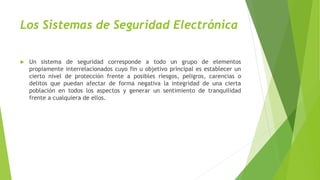

31. Los Sistemas de Seguridad Electrónica
 Un sistema de seguridad corresponde a todo un grupo de elementos
propiamente interrelacionados cuyo fin u objetivo principal es establecer un
cierto nivel de protección frente a posibles riesgos, peligros, carencias o
delitos que puedan afectar de forma negativa la integridad de una cierta
población en todos los aspectos y generar un sentimiento de tranquilidad
frente a cualquiera de ellos.

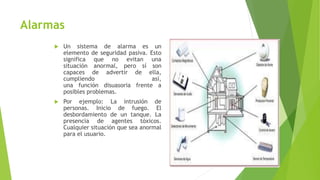

32. Alarmas
 Un sistema de alarma es un
elemento de seguridad pasiva. Esto
significa que no evitan una
situación anormal, pero sí son
capaces de advertir de ella,
cumpliendo así,
una función disuasoria frente a
posibles problemas.
 Por ejemplo: La intrusión de
personas. Inicio de fuego. El
desbordamiento de un tanque. La
presencia de agentes tóxicos.
Cualquier situación que sea anormal
para el usuario.

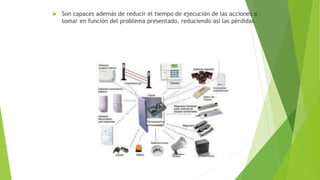

33.  Son capaces además de reducir el tiempo de ejecución de las acciones a
tomar en función del problema presentado, reduciendo así las pérdidas.

34. ESTRUCTURA DE UN SISTEMA
ELECTRONICO DE ALARMAS
Panel de control
de alarmas
Teclado
Detector de
intrusión
Contacto
magnético
Detector de
Humo/ incendio
Sirena
Discriminador
de audio

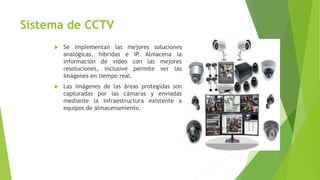

35. Sistema de CCTV
 Se implementan las mejores soluciones
analógicas, híbridas e IP. Almacena la
información de video con las mejores
resoluciones, inclusive permite ver las
imágenes en tiempo real.
 Las imágenes de las áreas protegidas son
capturadas por las cámaras y enviadas
mediante la infraestructura existente a
equipos de almacenamiento.

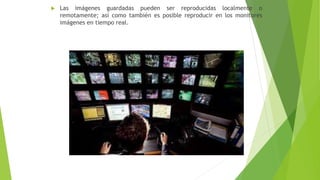

36.  Las imágenes guardadas pueden ser reproducidas localmente o
remotamente; así como también es posible reproducir en los monitores
imágenes en tiempo real.

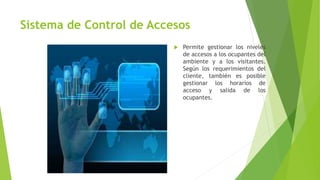

37. Sistema de Control de Accesos
 Permite gestionar los niveles
de accesos a los ocupantes del
ambiente y a los visitantes.
Según los requerimientos del
cliente, también es posible
gestionar los horarios de
acceso y salida de los
ocupantes.

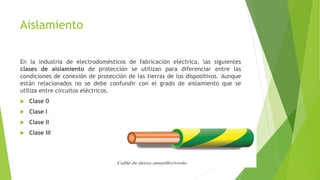

38. Aislamiento
En la industria de electrodomésticos de fabricación eléctrica, las siguientes
clases de aislamiento de protección se utilizan para diferenciar entre las
condiciones de conexión de protección de las tierras de los dispositivos. Aunque
están relacionados no se debe confundir con el grado de aislamiento que se
utiliza entre circuitos eléctricos.
 Clase 0
 Clase I
 Clase II
 Clase III

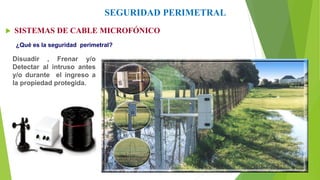

39. SEGURIDAD PERIMETRAL
 SISTEMAS DE CABLE MICROFÓNICO
¿Qué es la seguridad perimetral?
Disuadir , Frenar y/o
Detectar al intruso antes
y/o durante el ingreso a
la propiedad protegida.

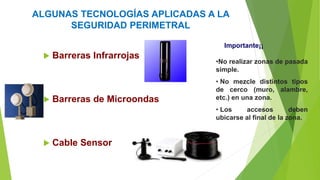

40. ALGUNAS TECNOLOGÍAS APLICADAS A LA
SEGURIDAD PERIMETRAL
 Barreras Infrarrojas
 Barreras de Microondas
 Cable Sensor
Importante¡¡
•No realizar zonas de pasada
simple.
• No mezcle distintos tipos
de cerco (muro, alambre,
etc.) en una zona.
• Los accesos deben
ubicarse al final de la zona.

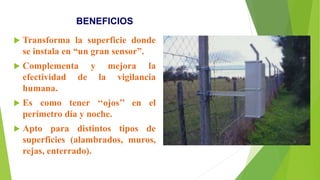

41. BENEFICIOS
 Transforma la superficie donde
se instala en “un gran sensor”.
 Complementa y mejora la
efectividad de la vigilancia
humana.
 Es como tener ‘‘ojos’’ en el
perímetro día y noche.
 Apto para distintos tipos de
superficies (alambrados, muros,
rejas, enterrado).

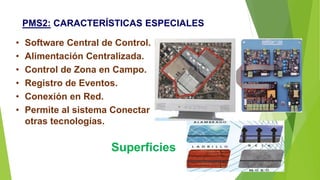

42. PMS2: CARACTERÍSTICAS ESPECIALES
• Software Central de Control.
• Alimentación Centralizada.
• Control de Zona en Campo.
• Registro de Eventos.
• Conexión en Red.
• Permite al sistema Conectar
otras tecnologías.
Superficies

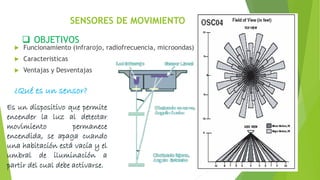

43. SENSORES DE MOVIMIENTO
 OBJETIVOS
 Funcionamiento (infrarojo, radiofrecuencia, microondas)
 Caracteristicas
 Ventajas y Desventajas
¿Qué es un sensor?
Es un dispositivo que permite
encender la luz al detectar
movimiento permanece
encendida, se apaga cuando
una habitación está vacía y el
umbral de iluminación a
partir del cual debe activarse.

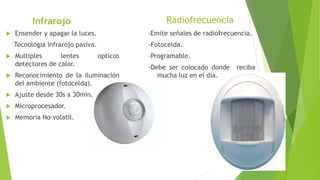

44. Infrarojo
 Ensender y apagar la luces.
Tecnologia infrarojo pasiva.
 Multiples lentes opticos
detectores de calor.
 Reconocimiento de la iluminación
del ambiente (fotocelda).
 Ajuste desde 30s a 30min.
 Microprocesador.
 Memoria No-volatil.
Radiofrecuencia
-Emite señales de radiofrecuencia.
-Fotocelda.
-Programable.
-Debe ser colocado donde reciba
mucha luz en el dia.

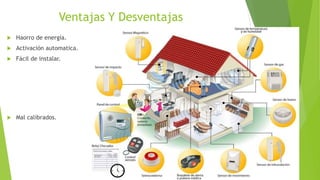

45. Ventajas Y Desventajas
 Haorro de energía.
 Activación automatica.
 Fácil de instalar.
 Mal calibrados.

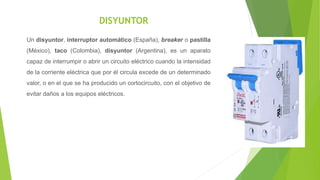

46. DISYUNTOR
Un disyuntor, interruptor automático (España), breaker o pastilla
(México), taco (Colombia), disyuntor (Argentina), es un aparato
capaz de interrumpir o abrir un circuito eléctrico cuando la intensidad
de la corriente eléctrica que por él circula excede de un determinado
valor, o en el que se ha producido un cortocircuito, con el objetivo de
evitar daños a los equipos eléctricos.

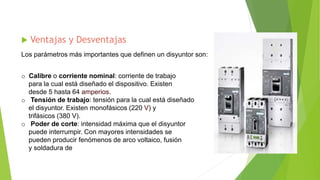

47.  Ventajas y Desventajas
Los parámetros más importantes que definen un disyuntor son:
o Calibre o corriente nominal: corriente de trabajo
para la cual está diseñado el dispositivo. Existen
desde 5 hasta 64 amperios.
o Tensión de trabajo: tensión para la cual está diseñado
el disyuntor. Existen monofásicos (220 V) y
trifásicos (380 V).
o Poder de corte: intensidad máxima que el disyuntor
puede interrumpir. Con mayores intensidades se
pueden producir fenómenos de arco voltaico, fusión
y soldadura de

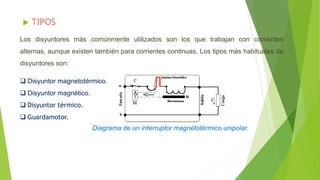

48.  TIPOS
Los disyuntores más comúnmente utilizados son los que trabajan con corrientes
alternas, aunque existen también para corrientes continuas, Los tipos más habituales de
disyuntores son:
 Disyuntor magnetotérmico.
 Disyuntor magnético.
 Disyuntor térmico.
 Guardamotor.
Diagrama de un interruptor magnétotérmico unipolar.

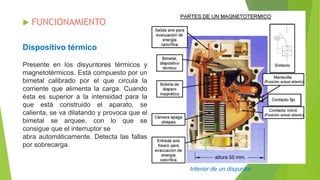

49. Interior de un disyuntor
Dispositivo térmico
 FUNCIONAMIENTO
Presente en los disyuntores térmicos y
magnetotérmicos. Está compuesto por un
bimetal calibrado por el que circula la
corriente que alimenta la carga. Cuando
ésta es superior a la intensidad para la
que está construido el aparato, se
calienta, se va dilatando y provoca que el
bimetal se arquee, con lo que se
consigue que el interruptor se
abra automáticamente. Detecta las fallas
por sobrecarga.
