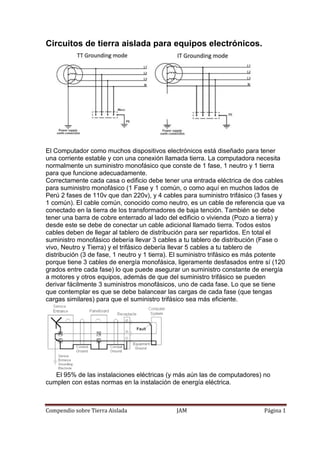

1. Compendio sobre Tierra Aislada JAM Página 1
Circuitos de tierra aislada para equipos electrónicos.
El Computador como muchos dispositivos electrónicos está diseñado para tener
una corriente estable y con una conexión llamada tierra. La computadora necesita
normalmente un suministro monofásico que conste de 1 fase, 1 neutro y 1 tierra
para que funcione adecuadamente.
Correctamente cada casa o edificio debe tener una entrada eléctrica de dos cables
para suministro monofásico (1 Fase y 1 común, o como aquí en muchos lados de
Perú 2 fases de 110v que dan 220v), y 4 cables para suministro trifásico (3 fases y
1 común). El cable común, conocido como neutro, es un cable de referencia que va
conectado en la tierra de los transformadores de baja tención. También se debe
tener una barra de cobre enterrado al lado del edificio o vivienda (Pozo a tierra) y
desde este se debe de conectar un cable adicional llamado tierra. Todos estos
cables deben de llegar al tablero de distribución para ser repartidos. En total el
suministro monofásico debería llevar 3 cables a tu tablero de distribución (Fase o
vivo, Neutro y Tierra) y el trifásico debería llevar 5 cables a tu tablero de
distribución (3 de fase, 1 neutro y 1 tierra). El suministro trifásico es más potente
porque tiene 3 cables de energía monofásica, ligeramente desfasados entre sí (120
grados entre cada fase) lo que puede asegurar un suministro constante de energía
a motores y otros equipos, además de que del suministro trifásico se pueden
derivar fácilmente 3 suministros monofásicos, uno de cada fase. Lo que se tiene
que contemplar es que se debe balancear las cargas de cada fase (que tengas
cargas similares) para que el suministro trifásico sea más eficiente.
El 95% de las instalaciones eléctricas (y más aún las de computadores) no
cumplen con estas normas en la instalación de energía eléctrica.

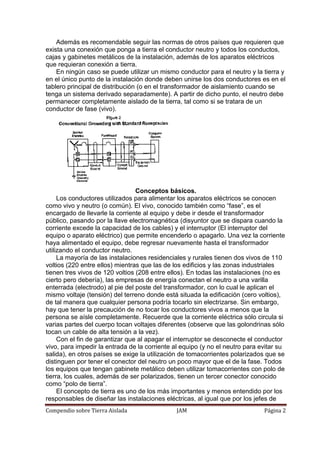

2. Compendio sobre Tierra Aislada JAM Página 2
Además es recomendable seguir las normas de otros países que requieren que
exista una conexión que ponga a tierra el conductor neutro y todos los conductos,
cajas y gabinetes metálicos de la instalación, además de los aparatos eléctricos
que requieran conexión a tierra.
En ningún caso se puede utilizar un mismo conductor para el neutro y la tierra y
en el único punto de la instalación donde deben unirse los dos conductores es en el
tablero principal de distribución (o en el transformador de aislamiento cuando se
tenga un sistema derivado separadamente). A partir de dicho punto, el neutro debe
permanecer completamente aislado de la tierra, tal como si se tratara de un
conductor de fase (vivo).
Conceptos básicos.
Los conductores utilizados para alimentar los aparatos eléctricos se conocen
como vivo y neutro (o común). El vivo, conocido también como “fase”, es el
encargado de llevarle la corriente al equipo y debe ir desde el transformador
público, pasando por la llave electromagnética (disyuntor que se dispara cuando la
corriente excede la capacidad de los cables) y el interruptor (El interruptor del
equipo o aparato eléctrico) que permite encenderlo o apagarlo. Una vez la corriente
haya alimentado el equipo, debe regresar nuevamente hasta el transformador
utilizando el conductor neutro.
La mayoría de las instalaciones residenciales y rurales tienen dos vivos de 110
voltios (220 entre ellos) mientras que las de los edificios y las zonas industriales
tienen tres vivos de 120 voltios (208 entre ellos). En todas las instalaciones (no es
cierto pero debería), las empresas de energía conectan el neutro a una varilla
enterrada (electrodo) al pie del poste del transformador, con lo cual le aplican el
mismo voltaje (tensión) del terreno donde está situada la edificación (cero voltios),
de tal manera que cualquier persona podría tocarlo sin electrizarse. Sin embargo,
hay que tener la precaución de no tocar los conductores vivos a menos que la
persona se aísle completamente. Recuerde que la corriente eléctrica sólo circula si
varias partes del cuerpo tocan voltajes diferentes (observe que las golondrinas sólo
tocan un cable de alta tensión a la vez).
Con el fin de garantizar que al apagar el interruptor se desconecte el conductor
vivo, para impedir la entrada de la corriente al equipo (y no el neutro para evitar su
salida), en otros países se exige la utilización de tomacorrientes polarizados que se
distinguen por tener el conector del neutro un poco mayor que el de la fase. Todos
los equipos que tengan gabinete metálico deben utilizar tomacorrientes con polo de
tierra, los cuales, además de ser polarizados, tienen un tercer conector conocido
como “polo de tierra”.
El concepto de tierra es uno de los más importantes y menos entendido por los
responsables de diseñar las instalaciones eléctricas, al igual que por los jefes de

3. Compendio sobre Tierra Aislada JAM Página 3
sistemas, técnicos e instaladores de computadores. La finalidad primordial de la
tierra es garantizar la protección de las personas que estén en contacto directo con
equipos eléctricos o con sus gabinetes metálicos, limitando su tensión en caso de
una descarga atmosférica y garantizando el disparo inmediato de los breakers o
fusibles en caso de un cortocircuito. Además, en el caso de los computadores, la
tierra debe servirles de referencia común para los circuitos digitales y las
comunicaciones electrónicas (Redes, conexión a impresoras u otros equipos,
así como referencia de voltajes de dispositivos internos).
La mayoría de las instalaciones eléctricas no cuentan con una varilla enterrada
(electrodo) al pie del tablero principal (algunas la tienen al pie del contador) que
“ponga a tierra” el conductor neutro (reforzando la labor del electrodo de tierra del
transformador público) y en muy pocos casos poseen un conductor de tierra que a
partir de dicho tablero, conecte todos los conductos y cajas metálicas de la
instalación, además de los equipos que requieran conexión a tierra.
Dejar desconectado el polo de tierra del tomacorriente no es más que un
engaño(enchufe 1): el computador queda completamente desprotegido ante
un cortocircuito y expuesto a las descargas estáticas y al ruido eléctrico de
modo común (voltaje entre el neutro y la tierra) que representan su mayor
peligro, además de con el tiempo deteriorar los sistemas de protección de
ruido eléctrico de los mismos, al no contar con un punto de descarga que les
permita un correcto funcionamiento.
Conectar el polo de tierra a una varilla independiente (enchufe 2) es el
procedimiento más común a pesar de estar expresamente prohibido en
algunos países (a menos que se utilice un transformador de aislamiento) ya
que no protege contra cortos y en caso de presentarse un rayo en el
transformador público se producen arcos de corriente entre el neutro y la
tierra que pueden quemar el computador aunque se encuentre apagado o
tenga regulador de voltaje, UPS o cortapicos.
Nunca se debe utilizar el conductor neutro como tierra (enchufe 3), ya que no
sólo el computador queda expuesto al voltaje residual del neutro (ruido
eléctrico) sino que podría electrizarse en caso de desconectarse
accidentalmente el neutro o de invertirse la polaridad del circuito. El neutro y
la tierra deben ser conductores completamente diferentes y sólo se deben
unir en el tablero principal o en un transformador de aislamiento. Por eso
hacer un “puente” entre el neutro y la tierra del tomacorriente como lo han
sugerido algunos post que he leído al hacer este articulo puede dañar los
equipos.
Conectar el polo de tierra al conductor general de tierra (enchufe 4) proveniente del
tablero principal parecería la solución ideal ya que así lo permite el reglamento de
algunos países (como por ejemplo El CEN de Colombia). Sin embargo, la mayoría
de los fabricantes de computadores recomiendan algo diferente:
Requisitos especiales de los computadores.
-Utilizar una línea de tierra aislada que no sea compartida por otros equipos ni
toque los conductos, las cajas, ni los gabinetes metálicos de la instalación eléctrica
para evitar el “ruido eléctrico” inducido por cortos o fallas en otros circuitos (Que
contradice o son diferentes a las tomas comunes a tierra).
-Verificar que el voltaje entre el neutro y la tierra en el tomacorriente del
computador permanezca por debajo de uno o dos voltios para garantizar la
seguridad de las comunicaciones electrónicas entre los distintos componentes de

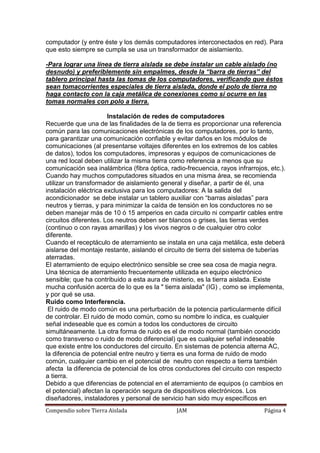

4. Compendio sobre Tierra Aislada JAM Página 4
computador (y entre éste y los demás computadores interconectados en red). Para
que esto siempre se cumpla se usa un transformador de aislamiento.
-Para lograr una línea de tierra aislada se debe instalar un cable aislado (no
desnudo) y preferiblemente sin empalmes, desde la “barra de tierras” del
tablero principal hasta las tomas de los computadores, verificando que éstos
sean tomacorrientes especiales de tierra aislada, donde el polo de tierra no
haga contacto con la caja metálica de conexiones como sí ocurre en las
tomas normales con polo a tierra.
Instalación de redes de computadores
Recuerde que una de las finalidades de la de tierra es proporcionar una referencia
común para las comunicaciones electrónicas de los computadores, por lo tanto,
para garantizar una comunicación confiable y evitar daños en los módulos de
comunicaciones (al presentarse voltajes diferentes en los extremos de los cables
de datos), todos los computadores, impresoras y equipos de comunicaciones de
una red local deben utilizar la misma tierra como referencia a menos que su
comunicación sea inalámbrica (fibra óptica, radio-frecuencia, rayos infrarrojos, etc.).
Cuando hay muchos computadores situados en una misma área, se recomienda
utilizar un transformador de aislamiento general y diseñar, a partir de él, una
instalación eléctrica exclusiva para los computadores: A la salida del
acondicionador se debe instalar un tablero auxiliar con “barras aisladas” para
neutros y tierras, y para minimizar la caída de tensión en los conductores no se
deben manejar más de 10 ó 15 amperios en cada circuito ni compartir cables entre
circuitos diferentes. Los neutros deben ser blancos o grises, las tierras verdes
(continuo o con rayas amarillas) y los vivos negros o de cualquier otro color
diferente.
Cuando el receptáculo de aterramiento se instala en una caja metálica, este deberá
aislarse del montaje restante, aislando el circuito de tierra del sistema de tuberías
aterradas.
El aterramiento de equipo electrónico sensible se cree sea cosa de magia negra.
Una técnica de aterramiento frecuentemente utilizada en equipo electrónico
sensible; que ha contribuido a esta aura de misterio, es la tierra aislada. Existe
mucha confusión acerca de lo que es la " tierra aislada" (IG) , como se implementa,
y por qué se usa.
Ruido como Interferencia.
El ruido de modo común es una perturbación de la potencia particularmente difícil
de controlar. El ruido de modo común, como su nombre lo indica, es cualquier
señal indeseable que es común a todos los conductores de circuito
simultáneamente. La otra forma de ruido es el de modo normal (también conocido
como transverso o ruido de modo diferencial) que es cualquier señal indeseable
que existe entre los conductores del circuito. En sistemas de potencia alterna AC,
la diferencia de potencial entre neutro y tierra es una forma de ruido de modo
común, cualquier cambio en el potencial de neutro con respecto a tierra también
afecta la diferencia de potencial de los otros conductores del circuito con respecto
a tierra.
Debido a que diferencias de potencial en el aterramiento de equipos (o cambios en
el potencial) afectan la operación segura de dispositivos electrónicos. Los
diseñadores, instaladores y personal de servicio han sido muy específicos en

5. Compendio sobre Tierra Aislada JAM Página 5
algunos requerimientos especiales para el aterramiento. La mayoría de estas
técnicas especiales de aterramiento han evolucionado basadas en pruebas
empíricas (ensayo y error) más que sobre el análisis detallado. Algunos de los más
creativo arreglos para el aterramiento se idean en función de la reducción del ruido,
pero frecuentemente ignoran los principios básicos de electricidad, tales como que
la electricidad sigue las trayectorias de impedancia menor, la electricidad fluye en
trayectorias cerradas y también que la electricidad fluye debido a que existe
diferencia de potencial. Adicionalmente, cuando se trata de reducir los efectos de
"ruido," los fundamentos del acoplamiento de ruido se ignoran.
Una técnica de aterramiento especial aplicada en bajo voltaje (en sistemas AC ),
para reducir interferencia se conoce como aterramiento aislado (IG). IG está
permitido en los U.S. por el Código Eléctrico Nacional (NEC)2 y en el Canadá por el
Código Eléctrico Canadiense (CEC)3. En ambos casos, IG es una excepción a la
norma estándar de aterramiento. NEC 250-74 y 250-75 que permite aplicar IG
donde se requiera reducción de ruido eléctrico sobre el circuito de tierra
IG de Receptáculos.
El IG de receptáculos difiere de los receptáculos estándares en dos manera
importante,. (Figura)1. Primero: con un receptáculo IG, el receptáculo de tierra se
encuentra aislado eléctricamente del receptáculo del cajetín, lo cual aísla al
receptáculo del circuito de tierra de la tubería metálica aterrada cuando se conecta
el receptáculo en un cajetín metálico. De aquí el término tierra aislada. Segundo:
para diferenciar el receptáculo IG de los receptáculos estándares, la cara del
receptáculo se colorea de naranja o se marca con un triángulo anaranjado. El
aislamiento del terminal de tierra en el receptáculo del cajetín es la diferencia
eléctrica importante, que existe. Un receptáculo IG se usa a veces a causa de su
marca distintiva. De esta manera, el receptáculo anaranjado nítido indica que el
receptáculo será usado exclusivamente para equipo electrónico sensible y que las
otras cargas "sucias" no deberán ser enchufadas en el receptáculo IG.
Figura 1. Comparación de un Receptáculo Estándar Con un IG de Receptáculo.
El propósito primario del aterramiento en sistemas de potencia alterna (AC) es la
seguridad del personal y el equipo. El propósito secundario de aterrar el sistema de
potencia AC para equipos electrónicos sensibles es el propio desempeño del
equipo, específicamente la reducción de perturbaciones de modo común. Muchas
veces estos dos propósitos se inspeccionan probabilísticamente de forma separada
como si fueran mutuamente excluyentes.
¿ Sin embargo, qué bueno puede ser un sistema que funcione pero que no sea
seguro o viceversa? La meta del aterramiento en sistemas electrónicos sensibles
debe ser proveer sistemas seguros y que funcionen correctamente. El propósito del
aterramiento siempre debe ser el de la seguridad y nunca deberá ser precedido por
el del funcionamiento. Por lo tanto, los requerimientos del CEN (código eléctrico
nacional NEC) en cuanto al aterramiento y la seguridad nunca deberán ser
comprometidos en aras del funcionamiento.
Las razones básicas para el aterramiento en sistema de potencia alterna AC son:
limitar el voltaje de los circuitos, estabilizar el voltaje de los circuitos a tierra, y
facilitar la operación del dispositivo de protección para sobre corriente (OPD) en
caso de una falla a tierra. Para aterrar sólidamente los sistemas de potencia AC de
bajo voltaje, el CEN (NEC) requiere que todas las partes metálicas del sistema
eléctrico sean efectivamente aterradas para minimizar las descargas eléctricas por
diferencia de potencial y para facilitar la operación del OPD para despejar fallas a

6. Compendio sobre Tierra Aislada JAM Página 6

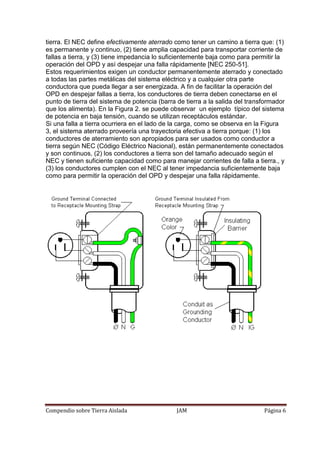

tierra. El NEC define efectivamente aterrado como tener un camino a tierra que: (1)
es permanente y continuo, (2) tiene amplia capacidad para transportar corriente de
fallas a tierra, y (3) tiene impedancia lo suficientemente baja como para permitir la
operación del OPD y así despejar una falla rápidamente [NEC 250-51].
Estos requerimientos exigen un conductor permanentemente aterrado y conectado
a todas las partes metálicas del sistema eléctrico y a cualquier otra parte
conductora que pueda llegar a ser energizada. A fin de facilitar la operación del
OPD en despejar fallas a tierra, los conductores de tierra deben conectarse en el
punto de tierra del sistema de potencia (barra de tierra a la salida del transformador
que los alimenta). En la Figura 2. se puede observar un ejemplo típico del sistema
de potencia en baja tensión, cuando se utilizan receptáculos estándar.
Si una falla a tierra ocurriera en el lado de la carga, como se observa en la Figura
3, el sistema aterrado proveería una trayectoria efectiva a tierra porque: (1) los
conductores de aterramiento son apropiados para ser usados como conductor a
tierra según NEC (Código Eléctrico Nacional), están permanentemente conectados
y son continuos, (2) los conductores a tierra son del tamaño adecuado según el
NEC y tienen suficiente capacidad como para manejar corrientes de falla a tierra., y
(3) los conductores cumplen con el NEC al tener impedancia suficientemente baja
como para permitir la operación del OPD y despejar una falla rápidamente.

7. Compendio sobre Tierra Aislada JAM Página 7

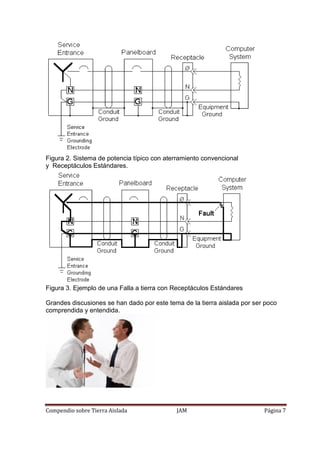

Figura 2. Sistema de potencia típico con aterramiento convencional
y Receptáculos Estándares.
Figura 3. Ejemplo de una Falla a tierra con Receptáculos Estándares
Grandes discusiones se han dado por este tema de la tierra aislada por ser poco
comprendida y entendida.

8. Compendio sobre Tierra Aislada JAM Página 8

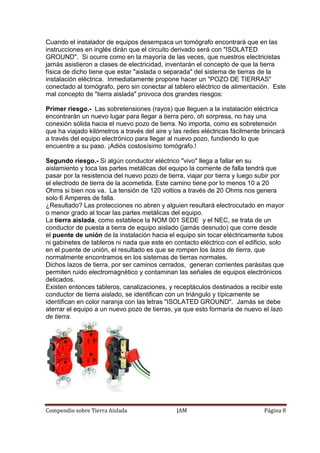

Cuando el instalador de equipos desempaca un tomógrafo encontrará que en las
instrucciones en inglés dirán que el circuito derivado será con "ISOLATED
GROUND". Si ocurre como en la mayoría de las veces, que nuestros electricistas
jamás asistieron a clases de electricidad, inventarán el concepto de que la tierra
física de dicho tiene que estar "aislada o separada" del sistema de tierras de la
instalación eléctrica. Inmediatamente propone hacer un "POZO DE TIERRAS"
conectado al tomógrafo, pero sin conectar al tablero eléctrico de alimentación. Este
mal concepto de "tierra aislada" provoca dos grandes riesgos:
Primer riesgo.- Las sobretensiones (rayos) que lleguen a la instalación eléctrica
encontrarán un nuevo lugar para llegar a tierra pero, oh sorpresa, no hay una
conexión sólida hacia el nuevo pozo de tierra. No importa, como es sobretensión
que ha viajado kilómetros a través del aire y las redes eléctricas fácilmente brincará
a través del equipo electrónico para llegar al nuevo pozo, fundiendo lo que
encuentre a su paso. ¡Adiós costosísimo tomógrafo.!
Segundo riesgo.- Si algún conductor eléctrico "vivo" llega a fallar en su
aislamiento y toca las partes metálicas del equipo la corriente de falla tendrá que
pasar por la resistencia del nuevo pozo de tierra, viajar por tierra y luego subir por
el electrodo de tierra de la acometida. Este camino tiene por lo menos 10 a 20
Ohms si bien nos va. La tensión de 120 voltios a través de 20 Ohms nos genera
solo 6 Amperes de falla.
¿Resultado? Las protecciones no abren y alguien resultará electrocutado en mayor
o menor grado al tocar las partes metálicas del equipo.
La tierra aislada, como establece la NOM 001 SEDE y el NEC, se trata de un
conductor de puesta a tierra de equipo aislado (jamás desnudo) que corre desde
el puente de unión de la instalación hacia el equipo sin tocar eléctricamente tubos
ni gabinetes de tableros ni nada que este en contacto eléctrico con el edificio, solo
en el puente de unión, el resultado es que se rompen los lazos de tierra, que
normalmente encontramos en los sistemas de tierras normales.
Dichos lazos de tierra, por ser caminos cerrados, generan corrientes parásitas que
permiten ruido electromagnético y contaminan las señales de equipos electrónicos
delicados.
Existen entonces tableros, canalizaciones, y receptáculos destinados a recibir este
conductor de tierra aislado, se identifican con un triángulo y típicamente se
identifican en color naranja con las letras "ISOLATED GROUND". Jamás se debe
aterrar el equipo a un nuevo pozo de tierras, ya que esto formaría de nuevo el lazo
de tierra.

9. Compendio sobre Tierra Aislada JAM Página 9

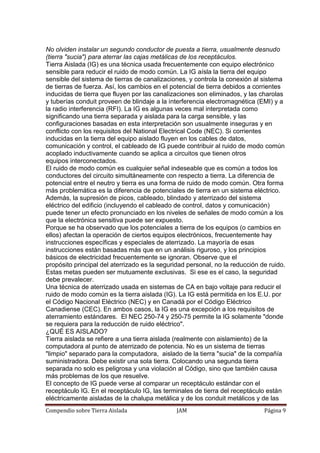

No olviden instalar un segundo conductor de puesta a tierra, usualmente desnudo
(tierra "sucia") para aterrar las cajas metálicas de los receptáculos.
Tierra Aislada (IG) es una técnica usada frecuentemente con equipo electrónico
sensible para reducir el ruido de modo común. La IG aísla la tierra del equipo
sensible del sistema de tierras de canalizaciones, y controla la conexión al sistema
de tierras de fuerza. Así, los cambios en el potencial de tierra debidos a corrientes
inducidas de tierra que fluyen por las canalizaciones son eliminados, y las charolas
y tuberías conduit proveen de blindaje a la interferencia electromagnética (EMI) y a
la radio interferencia (RFI). La IG es algunas veces mal interpretada como
significando una tierra separada y aislada para la carga sensible, y las
configuraciones basadas en esta interpretación son usualmente inseguras y en
conflicto con los requisitos del National Electrical Code (NEC). Si corrientes
inducidas en la tierra del equipo aislado fluyen en los cables de datos,
comunicación y control, el cableado de IG puede contribuir al ruido de modo común
acoplado inductivamente cuando se aplica a circuitos que tienen otros
equipos interconectados.
El ruido de modo común es cualquier señal indeseable que es común a todos los
conductores del circuito simultáneamente con respecto a tierra. La diferencia de
potencial entre el neutro y tierra es una forma de ruido de modo común. Otra forma
más problemática es la diferencia de potenciales de tierra en un sistema eléctrico.
Además, la supresión de picos, cableado, blindado y aterrizado del sistema
eléctrico del edificio (incluyendo el cableado de control, datos y comunicación)
puede tener un efecto pronunciado en los niveles de señales de modo común a los
que la electrónica sensitiva puede ser expuesto.
Porque se ha observado que los potenciales a tierra de los equipos (o cambios en
ellos) afectan la operación de ciertos equipos electrónicos, frecuentemente hay
instrucciones específicas y especiales de aterrizado. La mayoría de esas
instrucciones están basadas más que en un análisis riguroso, y los principios
básicos de electricidad frecuentemente se ignoran. Observe que el
propósito principal del aterrizado es la seguridad personal, no la reducción de ruido.
Estas metas pueden ser mutuamente exclusivas. Si ese es el caso, la seguridad
debe prevalecer.
Una técnica de aterrizado usada en sistemas de CA en bajo voltaje para reducir el
ruido de modo común es la tierra aislada (IG). La IG está permitida en los E.U. por
el Código Nacional Eléctrico (NEC) y en Canadá por el Código Eléctrico
Canadiense (CEC). En ambos casos, la IG es una excepción a los requisitos de
aterramiento estándares. El NEC 250-74 y 250-75 permite la IG solamente "donde
se requiera para la reducción de ruido eléctrico".
¿QUÉ ES AISLADO?
Tierra aislada se refiere a una tierra aislada (realmente con aislamiento) de la
computadora al punto de aterrizado de potencia. No es un sistema de tierras
"limpio" separado para la computadora, aislado de la tierra "sucia" de la compañía
suministradora. Debe existir una sola tierra. Colocando una segunda tierra
separada no solo es peligrosa y una violación al Código, sino que también causa
más problemas de los que resuelve.
El concepto de IG puede verse al comparar un receptáculo estándar con el
receptáculo IG. En el receptáculo IG, las terminales de tierra del receptáculo están
eléctricamente aisladas de la chalupa metálica y de los conduit metálicos y de las

10. Compendio sobre Tierra Aislada JAM Página 10

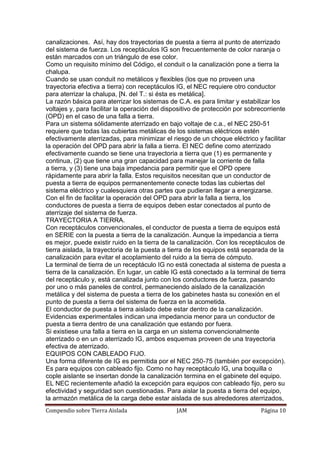

canalizaciones. Así, hay dos trayectorias de puesta a tierra al punto de aterrizado
del sistema de fuerza. Los receptáculos IG son frecuentemente de color naranja o
están marcados con un triángulo de ese color.
Como un requisito mínimo del Código, el conduit o la canalización pone a tierra la
chalupa.
Cuando se usan conduit no metálicos y flexibles (los que no proveen una
trayectoria efectiva a tierra) con receptáculos IG, el NEC requiere otro conductor
para aterrizar la chalupa, [N. del T.: si ésta es metálica].
La razón básica para aterrizar los sistemas de C.A. es para limitar y estabilizar los
voltajes y, para facilitar la operación del dispositivo de protección por sobrecorriente
(OPD) en el caso de una falla a tierra.
Para un sistema sólidamente aterrizado en bajo voltaje de c.a., el NEC 250-51
requiere que todas las cubiertas metálicas de los sistemas eléctricos estén
efectivamente aterrizadas, para minimizar el riesgo de un choque eléctrico y facilitar
la operación del OPD para abrir la falla a tierra. El NEC define como aterrizado
efectivamente cuando se tiene una trayectoria a tierra que (1) es permanente y
continua, (2) que tiene una gran capacidad para manejar la corriente de falla
a tierra, y (3) tiene una baja impedancia para permitir que el OPD opere
rápidamente para abrir la falla. Estos requisitos necesitan que un conductor de
puesta a tierra de equipos permanentemente conecte todas las cubiertas del
sistema eléctrico y cualesquiera otras partes que pudieran llegar a energizarse.
Con el fin de facilitar la operación del OPD para abrir la falla a tierra, los
conductores de puesta a tierra de equipos deben estar conectados al punto de
aterrizaje del sistema de fuerza.
TRAYECTORIA A TIERRA.
Con receptáculos convencionales, el conductor de puesta a tierra de equipos está
en SERIE con la puesta a tierra de la canalización. Aunque la impedancia a tierra
es mejor, puede existir ruido en la tierra de la canalización. Con los receptáculos de
tierra aislada, la trayectoria de la puesta a tierra de los equipos está separada de la
canalización para evitar el acoplamiento del ruido a la tierra de cómputo.
La terminal de tierra de un receptáculo IG no está conectada al sistema de puesta a
tierra de la canalización. En lugar, un cable IG está conectado a la terminal de tierra
del receptáculo y, está canalizada junto con los conductores de fuerza, pasando
por uno o más paneles de control, permaneciendo aislado de la canalización
metálica y del sistema de puesta a tierra de los gabinetes hasta su conexión en el
punto de puesta a tierra del sistema de fuerza en la acometida.
El conductor de puesta a tierra aislado debe estar dentro de la canalización.
Evidencias experimentales indican una impedancia menor para un conductor de
puesta a tierra dentro de una canalización que estando por fuera.
Si existiese una falla a tierra en la carga en un sistema convencionalmente
aterrizado o en un o aterrizado IG, ambos esquemas proveen de una trayectoria
efectiva de aterrizado.
EQUIPOS CON CABLEADO FIJO.
Una forma diferente de IG es permitida por el NEC 250-75 (también por excepción).
Es para equipos con cableado fijo. Como no hay receptáculo IG, una boquilla o
cople aislante se insertan donde la canalización termina en el gabinete del equipo.
EL NEC recientemente añadió la excepción para equipos con cableado fijo, pero su
efectividad y seguridad son cuestionadas. Para aislar la puesta a tierra del equipo,
la armazón metálica de la carga debe estar aislada de sus alrededores aterrizados,

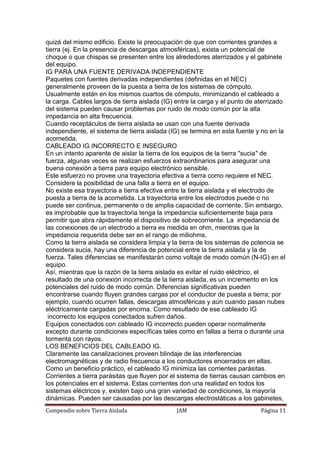

11. Compendio sobre Tierra Aislada JAM Página 11
quizá del mismo edificio. Existe la preocupación de que con corrientes grandes a
tierra (ej. En la presencia de descargas atmosféricas), exista un potencial de
choque o que chispas se presenten entre los alrededores aterrizados y el gabinete
del equipo.
IG PARA UNA FUENTE DERIVADA INDEPENDIENTE
Paquetes con fuentes derivadas independientes (definidas en el NEC)
generalmente proveen de la puesta a tierra de los sistemas de cómputo.
Usualmente están en los mismos cuartos de cómputo, minimizando el cableado a
la carga. Cables largos de tierra aislada (IG) entre la carga y el punto de aterrizado
del sistema pueden causar problemas por ruido de modo común por la alta
impedancia en alta frecuencia.
Cuando receptáculos de tierra aislada se usan con una fuente derivada
independiente, el sistema de tierra aislada (IG) se termina en esta fuente y no en la
acometida.
CABLEADO IG INCORRECTO E INSEGURO
En un intento aparente de aislar la tierra de los equipos de la tierra "sucia" de
fuerza, algunas veces se realizan esfuerzos extraordinarios para asegurar una
buena conexión a tierra para equipo electrónico sensible.
Este esfuerzo no provee una trayectoria efectiva a tierra como requiere el NEC.
Considere la posibilidad de una falla a tierra en el equipo.
No existe esa trayectoria a tierra efectiva entre la tierra aislada y el electrodo de
puesta a tierra de la acometida. La trayectoria entre los electrodos puede o no
puede ser continua, permanente o de amplia capacidad de corriente. Sin embargo,
es improbable que la trayectoria tenga la impedancia suficientemente baja para
permitir que abra rápidamente el dispositivo de sobrecorriente. La impedancia de
las conexiones de un electrodo a tierra es medida en ohm, mientras que la
impedancia requerida debe ser en el rango de miliohms.
Como la tierra aislada se considera limpia y la tierra de los sistemas de potencia se
considera sucia, hay una diferencia de potencial entre la tierra aislada y la de
fuerza. Tales diferencias se manifestarán como voltaje de modo común (N-IG) en el
equipo.
Así, mientras que la razón de la tierra aislada es evitar el ruido eléctrico, el
resultado de una conexión incorrecta de la tierra aislada, es un incremento en los
potenciales del ruido de modo común. Diferencias significativas pueden
encontrarse cuando fluyen grandes cargas por el conductor de puesta a tierra; por
ejemplo, cuando ocurren fallas, descargas atmosféricas y aún cuando pasan nubes
eléctricamente cargadas por encima. Como resultado de ese cableado IG
incorrecto los equipos conectados sufren daños.
Equipos conectados con cableado IG incorrecto pueden operar normalmente
excepto durante condiciones específicas tales como en fallas a tierra o durante una
tormenta con rayos.
LOS BENEFICIOS DEL CABLEADO IG.
Claramente las canalizaciones proveen blindaje de las interferencias
electromagnéticas y de radio frecuencia a los conductores encerrados en ellas.
Como un beneficio práctico, el cableado IG minimiza las corrientes parásitas.
Corrientes a tierra parásitas que fluyen por el sistema de tierras causan cambios en
los potenciales en el sistema. Estas corrientes don una realidad en todos los
sistemas eléctricos y, existen bajo una gran variedad de condiciones, la mayoría
dinámicas. Pueden ser causadas por las descargas electrostáticas a los gabinetes,

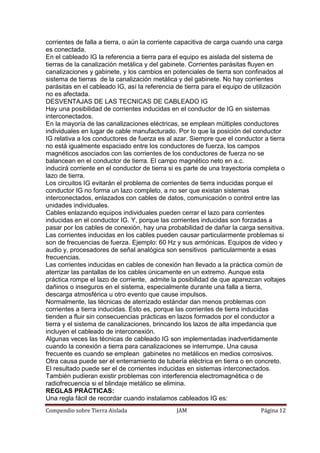

12. Compendio sobre Tierra Aislada JAM Página 12
corrientes de falla a tierra, o aún la corriente capacitiva de carga cuando una carga
es conectada.
En el cableado IG la referencia a tierra para el equipo es aislada del sistema de
tierras de la canalización metálica y del gabinete. Corrientes parásitas fluyen en
canalizaciones y gabinete, y los cambios en potenciales de tierra son confinados al
sistema de tierras de la canalización metálica y del gabinete. No hay corrientes
parásitas en el cableado IG, así la referencia de tierra para el equipo de utilización
no es afectada.
DESVENTAJAS DE LAS TECNICAS DE CABLEADO IG
Hay una posibilidad de corrientes inducidas en el conductor de IG en sistemas
interconectados.
En la mayoría de las canalizaciones eléctricas, se emplean múltiples conductores
individuales en lugar de cable manufacturado. Por lo que la posición del conductor
IG relativa a los conductores de fuerza es al azar. Siempre que el conductor a tierra
no está igualmente espaciado entre los conductores de fuerza, los campos
magnéticos asociados con las corrientes de los conductores de fuerza no se
balancean en el conductor de tierra. El campo magnético neto en a.c.
inducirá corriente en el conductor de tierra si es parte de una trayectoria completa o
lazo de tierra.
Los circuitos IG evitarán el problema de corrientes de tierra inducidas porque el
conductor IG no forma un lazo completo, a no ser que existan sistemas
interconectados, enlazados con cables de datos, comunicación o control entre las
unidades individuales.
Cables enlazando equipos individuales pueden cerrar el lazo para corrientes
inducidas en el conductor IG. Y, porque las corrientes inducidas son forzadas a
pasar por los cables de conexión, hay una probabilidad de dañar la carga sensitiva.
Las corrientes inducidas en los cables pueden causar particularmente problemas si
son de frecuencias de fuerza. Ejemplo: 60 Hz y sus armónicas. Equipos de video y
audio y, procesadores de señal analógica son sensitivos particularmente a esas
frecuencias.
Las corrientes inducidas en cables de conexión han llevado a la práctica común de
aterrizar las pantallas de los cables únicamente en un extremo. Aunque esta
práctica rompe el lazo de corriente, admite la posibilidad de que aparezcan voltajes
dañinos o inseguros en el sistema, especialmente durante una falla a tierra,
descarga atmosférica u otro evento que cause impulsos.
Normalmente, las técnicas de aterrizado estándar dan menos problemas con
corrientes a tierra inducidas. Esto es, porque las corrientes de tierra inducidas
tienden a fluir sin consecuencias prácticas en lazos formados por el conductor a
tierra y el sistema de canalizaciones, brincando los lazos de alta impedancia que
incluyen el cableado de interconexión.
Algunas veces las técnicas de cableado IG son implementadas inadvertidamente
cuando la conexión a tierra para canalizaciones se interrumpe. Una causa
frecuente es cuando se emplean gabinetes no metálicos en medios corrosivos.
Otra causa puede ser el enterramiento de tubería eléctrica en tierra o en concreto.
El resultado puede ser el de corrientes inducidas en sistemas interconectados.
También pudieran existir problemas con interferencia electromagnética o de
radiofrecuencia si el blindaje metálico se elimina.
REGLAS PRÁCTICAS:
Una regla fácil de recordar cuando instalamos cableados IG es:

13. Compendio sobre Tierra Aislada JAM Página 13
Desde el receptáculo de tierra aislada, el conductor IG debe seguir el alambrado
hasta el primer puente de unión (neutro-tierra), y debe ser conectado a tierra
únicamente en ese punto. La tierra aislada no debe continuar más allá de ese
punto, ni debe conectarse a un electrodo de puesta a tierra separado (estructura
del edificio, tubo de agua, o varilla electrodo). Y, la más básica de todas las reglas,
cuando aterrice un sistema, siga primero el NEC por seguridad.
Se utiliza la frase "equipo electrónico" como sinónimo de aquel aparato que
contiene circuitos integrados de alta densidad, conocidos como VLSI. Como
ejemplos de ellos, tenemos a nivel doméstico y comercial: computadoras, sistemas
de entretenimiento y, sistemas de comunicaciones. A nivel industrial:
computadoras, CNCs, sistemas de control y de comunicaciones.
Por lo tanto, la frase "equipo electrónico" puede ser sustituida por cualquier de
dichos aparatos.
TRANSITORIOS E INTERFERENCIAS
Los equipos electrónicos no trabajan satisfactoriamente cuando se presentan
transitorios o interferencias.
Transitorios.- La causa mayor de fallas de los componentes electrónicos de los
puertos de interconexión de datos, y los de control en bajo voltaje, es el sobre-
esfuerzo eléctrico que usualmente se origina en los transitorios causados por: (1)
las descargas atmosféricas; (2) por las maniobras de interrupción de cargas
inductivas, o; (3) por descargas electrostáticas. Este sobre-esfuerzo es causado
por voltajes de una magnitud de decenas de volts a varios miles de volts y, con
duración de unas decenas de nanosegundos a unas centenas de microsegundos.
Los que se conocen normalmente como "picos" de voltaje".
Ningún cable enterrado, ni siquiera de potencia, es inmune a los transitorios
provocados por los rayos.
Los transitorios se eliminan mediante componentes conectados a la tierra del
sistema.
Es decir, los efectos en los equipos electrónicos de los transitorios y de gran parte
de los tipos de interferencias se eliminan mediante la conexión adecuada de los
componentes a una referencia de tierra.
CABLES, PANTALLAS Y CANALIZACIONES.
Los blindajes de cables usualmente son de metal sólido o una película plástica
metalizada con un alambre guía. Para que sea efectiva la protección de los cables
internos contra los tipos de interferencias mencionados arriba, el blindaje debe
cubrir los conductores, ser continuo entre los extremos y debe estar bien
aterrizado.
Todos los cables blindados provocan un problema contradictorio. Para mejorar su
desempeño para bloquear la interferencia en altas frecuencias, ambos extremos
del blindaje deberían estar bien aterrizados. Sin embargo, a menos que ambos
extremos estén al mismo potencial, fluirá una pequeña corriente a través del
blindaje entre esos puntos. De ahí que, en la práctica, las pantallas en sistemas
electrónicos son conectadas únicamente en el extremo más cercano al equipo de
control, y se dejan completas y aisladas en el otro extremo, normalmente el lado
del sensor.
Similarmente una canalización metálica con cables que conduzcan señales lógicas
o de control se puede aislar en un extremo para evitar el fenómeno de corrientes de
tierra circulando por ella. Para ello, se emplea un cople de PVC y, obviamente, el

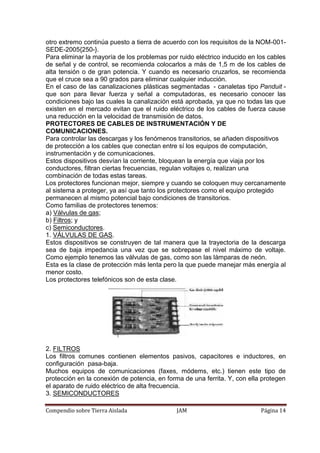

14. Compendio sobre Tierra Aislada JAM Página 14
otro extremo continúa puesto a tierra de acuerdo con los requisitos de la NOM-001-
SEDE-2005{250-}.
Para eliminar la mayoría de los problemas por ruido eléctrico inducido en los cables
de señal y de control, se recomienda colocarlos a más de 1,5 m de los cables de
alta tensión o de gran potencia. Y cuando es necesario cruzarlos, se recomienda
que el cruce sea a 90 grados para eliminar cualquier inducción.
En el caso de las canalizaciones plásticas segmentadas - canaletas tipo Panduit -
que son para llevar fuerza y señal a computadoras, es necesario conocer las
condiciones bajo las cuales la canalización está aprobada, ya que no todas las que
existen en el mercado evitan que el ruido eléctrico de los cables de fuerza cause
una reducción en la velocidad de transmisión de datos.
PROTECTORES DE CABLES DE INSTRUMENTACIÓN Y DE
COMUNICACIONES.
Para controlar las descargas y los fenómenos transitorios, se añaden dispositivos
de protección a los cables que conectan entre sí los equipos de computación,
instrumentación y de comunicaciones.
Estos dispositivos desvían la corriente, bloquean la energía que viaja por los
conductores, filtran ciertas frecuencias, regulan voltajes o, realizan una
combinación de todas estas tareas.
Los protectores funcionan mejor, siempre y cuando se coloquen muy cercanamente
al sistema a proteger, ya así que tanto los protectores como el equipo protegido
permanecen al mismo potencial bajo condiciones de transitorios.
Como familias de protectores tenemos:
a) Válvulas de gas;
b) Filtros; y
c) Semiconductores.
1. VÁLVULAS DE GAS.
Estos dispositivos se construyen de tal manera que la trayectoria de la descarga
sea de baja impedancia una vez que se sobrepase el nivel máximo de voltaje.
Como ejemplo tenemos las válvulas de gas, como son las lámparas de neón.
Esta es la clase de protección más lenta pero la que puede manejar más energía al
menor costo.
Los protectores telefónicos son de esta clase.
2. FILTROS
Los filtros comunes contienen elementos pasivos, capacitores e inductores, en
configuración pasa-baja.
Muchos equipos de comunicaciones (faxes, módems, etc.) tienen este tipo de
protección en la conexión de potencia, en forma de una ferrita. Y, con ella protegen
el aparato de ruido eléctrico de alta frecuencia.
3. SEMICONDUCTORES

15. Compendio sobre Tierra Aislada JAM Página 15

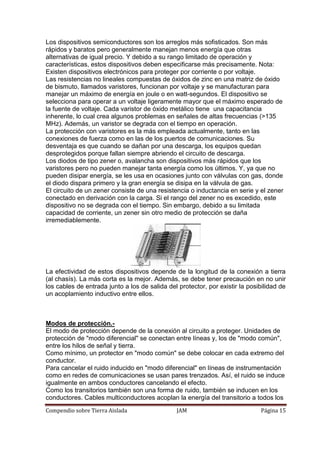

Los dispositivos semiconductores son los arreglos más sofisticados. Son más
rápidos y baratos pero generalmente manejan menos energía que otras
alternativas de igual precio. Y debido a su rango limitado de operación y
características, estos dispositivos deben especificarse más precisamente. Nota:
Existen dispositivos electrónicos para proteger por corriente o por voltaje.
Las resistencias no lineales compuestas de óxidos de zinc en una matriz de óxido
de bismuto, llamados varistores, funcionan por voltaje y se manufacturan para
manejar un máximo de energía en joule o en watt-segundos. El dispositivo se
selecciona para operar a un voltaje ligeramente mayor que el máximo esperado de
la fuente de voltaje. Cada varistor de óxido metálico tiene una capacitancia
inherente, lo cual crea algunos problemas en señales de altas frecuencias (>135
MHz). Además, un varistor se degrada con el tiempo en operación.
La protección con varistores es la más empleada actualmente, tanto en las
conexiones de fuerza como en las de los puertos de comunicaciones. Su
desventaja es que cuando se dañan por una descarga, los equipos quedan
desprotegidos porque fallan siempre abriendo el circuito de descarga.
Los diodos de tipo zener o, avalancha son dispositivos más rápidos que los
varistores pero no pueden manejar tanta energía como los últimos. Y, ya que no
pueden disipar energía, se les usa en ocasiones junto con válvulas con gas, donde
el diodo dispara primero y la gran energía se disipa en la válvula de gas.
El circuito de un zener consiste de una resistencia o inductancia en serie y el zener
conectado en derivación con la carga. Si el rango del zener no es excedido, este
dispositivo no se degrada con el tiempo. Sin embargo, debido a su limitada
capacidad de corriente, un zener sin otro medio de protección se daña
irremediablemente.
La efectividad de estos dispositivos depende de la longitud de la conexión a tierra
(al chasís). La más corta es la mejor. Además, se debe tener precaución en no unir
los cables de entrada junto a los de salida del protector, por existir la posibilidad de
un acoplamiento inductivo entre ellos.
Modos de protección.-
El modo de protección depende de la conexión al circuito a proteger. Unidades de
protección de "modo diferencial" se conectan entre líneas y, los de "modo común",
entre los hilos de señal y tierra.
Como mínimo, un protector en "modo común" se debe colocar en cada extremo del
conductor.
Para cancelar el ruido inducido en "modo diferencial" en líneas de instrumentación
como en redes de comunicaciones se usan pares trenzados. Así, el ruido se induce
igualmente en ambos conductores cancelando el efecto.
Como los transitorios también son una forma de ruido, también se inducen en los
conductores. Cables multiconductores acoplan la energía del transitorio a todos los

16. Compendio sobre Tierra Aislada JAM Página 16

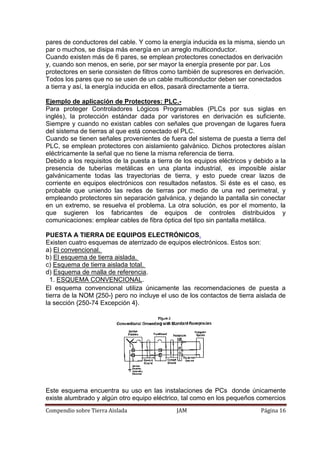

pares de conductores del cable. Y como la energía inducida es la misma, siendo un
par o muchos, se disipa más energía en un arreglo multiconductor.
Cuando existen más de 6 pares, se emplean protectores conectados en derivación
y, cuando son menos, en serie, por ser mayor la energía presente por par. Los
protectores en serie consisten de filtros como también de supresores en derivación.
Todos los pares que no se usen de un cable multiconductor deben ser conectados
a tierra y así, la energía inducida en ellos, pasará directamente a tierra.
Ejemplo de aplicación de Protectores: PLC.-
Para proteger Controladores Lógicos Programables (PLCs por sus siglas en
inglés), la protección estándar dada por varistores en derivación es suficiente.
Siempre y cuando no existan cables con señales que provengan de lugares fuera
del sistema de tierras al que está conectado el PLC.
Cuando se tienen señales provenientes de fuera del sistema de puesta a tierra del
PLC, se emplean protectores con aislamiento galvánico. Dichos protectores aíslan
eléctricamente la señal que no tiene la misma referencia de tierra.
Debido a los requisitos de la puesta a tierra de los equipos eléctricos y debido a la
presencia de tuberías metálicas en una planta industrial, es imposible aislar
galvánicamente todas las trayectorias de tierra, y esto puede crear lazos de
corriente en equipos electrónicos con resultados nefastos. Si éste es el caso, es
probable que uniendo las redes de tierras por medio de una red perimetral, y
empleando protectores sin separación galvánica, y dejando la pantalla sin conectar
en un extremo, se resuelva el problema. La otra solución, es por el momento, la
que sugieren los fabricantes de equipos de controles distribuidos y
comunicaciones: emplear cables de fibra óptica del tipo sin pantalla metálica.
PUESTA A TIERRA DE EQUIPOS ELECTRÓNICOS.
Existen cuatro esquemas de aterrizado de equipos electrónicos. Estos son:
a) El convencional.
b) El esquema de tierra aislada.
c) Esquema de tierra aislada total.
d) Esquema de malla de referencia.
1. ESQUEMA CONVENCIONAL.
El esquema convencional utiliza únicamente las recomendaciones de puesta a
tierra de la NOM {250-} pero no incluye el uso de los contactos de tierra aislada de
la sección {250-74 Excepción 4}.
Este esquema encuentra su uso en las instalaciones de PCs donde únicamente
existe alumbrado y algún otro equipo eléctrico, tal como en los pequeños comercios

17. Compendio sobre Tierra Aislada JAM Página 17

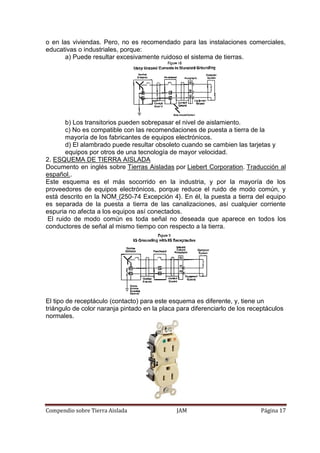

o en las viviendas. Pero, no es recomendado para las instalaciones comerciales,
educativas o industriales, porque:
a) Puede resultar excesivamente ruidoso el sistema de tierras.
b) Los transitorios pueden sobrepasar el nivel de aislamiento.
c) No es compatible con las recomendaciones de puesta a tierra de la
mayoría de los fabricantes de equipos electrónicos.
d) El alambrado puede resultar obsoleto cuando se cambien las tarjetas y
equipos por otros de una tecnología de mayor velocidad.
2. ESQUEMA DE TIERRA AISLADA
Documento en inglés sobre Tierras Aisladas por Liebert Corporation. Traducción al
español..
Este esquema es el más socorrido en la industria, y por la mayoría de los
proveedores de equipos electrónicos, porque reduce el ruido de modo común, y
está descrito en la NOM {250-74 Excepción 4}. En él, la puesta a tierra del equipo
es separada de la puesta a tierra de las canalizaciones, así cualquier corriente
espuria no afecta a los equipos así conectados.
El ruido de modo común es toda señal no deseada que aparece en todos los
conductores de señal al mismo tiempo con respecto a la tierra.
El tipo de receptáculo (contacto) para este esquema es diferente, y, tiene un
triángulo de color naranja pintado en la placa para diferenciarlo de los receptáculos
normales.

18. Compendio sobre Tierra Aislada JAM Página 18
La frase "tierra aislada" ha sido interpretada equivocadamente como de una tierra
separada,
provocando en caso de falla precisamente un voltaje a tierra inseguro para las
personas y para los equipos.
En esta configuración se tiene una conexión a tierra relativamente libre de ruido e
interferencia para la referencia lógica de los aparatos y, es complementada con la
tierra de seguridad convencional del sistema de tierras de potencia. Pero, tiene las
siguientes limitaciones:
a) En altas frecuencias, la impedancia del conductor de tierra puede ser
demasiado alta para servir de buena conexión.
b) El acoplamiento no intencional de los dos sistemas de tierras (aislado y de
puesta a tierra de las canalizaciones) dentro de los aparatos o en sus
conexiones a cables blindados, puede causar lazos de corriente, resultando
en ruidos electrónicos que inutilizan el sistema aislado. Un ejemplo de ese
caso, es cuando la impresora está conectada al sistema de tierra normal, y
la computadora al sistema de tierra aislado.
3. ESQUEMA DE TIERRA AISLADA TOTAL
Este esquema consiste en conectar todas las computadoras, los aparatos e
instrumentos a tierra usando una configuración de estrella a partir de un solo punto
físico, el cual es un cabezal o placa de conexión -Existen fabricantes de ellas-, el o
la cual a su vez está conectada mediante un conductor apropiado a la red general
de tierras, de acuerdo con la norma NOM-001-SEDE-2005.

19. Compendio sobre Tierra Aislada JAM Página 19

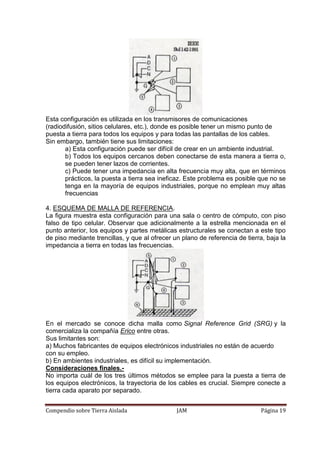

Esta configuración es utilizada en los transmisores de comunicaciones
(radiodifusión, sitios celulares, etc.), donde es posible tener un mismo punto de
puesta a tierra para todos los equipos y para todas las pantallas de los cables.
Sin embargo, también tiene sus limitaciones:
a) Esta configuración puede ser difícil de crear en un ambiente industrial.
b) Todos los equipos cercanos deben conectarse de esta manera a tierra o,
se pueden tener lazos de corrientes.
c) Puede tener una impedancia en alta frecuencia muy alta, que en términos
prácticos, la puesta a tierra sea ineficaz. Este problema es posible que no se
tenga en la mayoría de equipos industriales, porque no emplean muy altas
frecuencias
4. ESQUEMA DE MALLA DE REFERENCIA.
La figura muestra esta configuración para una sala o centro de cómputo, con piso
falso de tipo celular. Observar que adicionalmente a la estrella mencionada en el
punto anterior, los equipos y partes metálicas estructurales se conectan a este tipo
de piso mediante trencillas, y que al ofrecer un plano de referencia de tierra, baja la
impedancia a tierra en todas las frecuencias.
En el mercado se conoce dicha malla como Signal Reference Grid (SRG) y la
comercializa la compañía Erico entre otras.
Sus limitantes son:
a) Muchos fabricantes de equipos electrónicos industriales no están de acuerdo
con su empleo.
b) En ambientes industriales, es difícil su implementación.
Consideraciones finales.-
No importa cuál de los tres últimos métodos se emplee para la puesta a tierra de
los equipos electrónicos, la trayectoria de los cables es crucial. Siempre conecte a
tierra cada aparato por separado.

20. Compendio sobre Tierra Aislada JAM Página 20

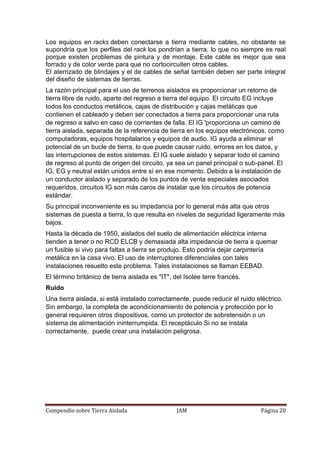

Los equipos en racks deben conectarse a tierra mediante cables, no obstante se
supondría que los perfiles del rack los pondrían a tierra, lo que no siempre es real
porque existen problemas de pintura y de montaje. Este cable es mejor que sea
forrado y de color verde para que no cortocircuiten otros cables.
El aterrizado de blindajes y el de cables de señal también deben ser parte integral
del diseño de sistemas de tierras.
La razón principal para el uso de terrenos aislados es proporcionar un retorno de
tierra libre de ruido, aparte del regreso a tierra del equipo. El circuito EG incluye
todos los conductos metálicos, cajas de distribución y cajas metálicas que
contienen el cableado y deben ser conectados a tierra para proporcionar una ruta
de regreso a salvo en caso de corrientes de falla. El IG 'proporciona un camino de
tierra aislada, separada de la referencia de tierra en los equipos electrónicos, como
computadoras, equipos hospitalarios y equipos de audio. IG ayuda a eliminar el
potencial de un bucle de tierra, lo que puede causar ruido, errores en los datos, y
las interrupciones de estos sistemas. El IG suele aislado y separar todo el camino
de regreso al punto de origen del circuito, ya sea un panel principal o sub-panel. El
IG, EG y neutral están unidos entre sí en ese momento. Debido a la instalación de
un conductor aislado y separado de los puntos de venta especiales asociados
requeridos, circuitos IG son más caros de instalar que los circuitos de potencia
estándar.
Su principal inconveniente es su impedancia por lo general más alta que otros
sistemas de puesta a tierra, lo que resulta en niveles de seguridad ligeramente más
bajos.
Hasta la década de 1950, aislados del suelo de alimentación eléctrica interna
tienden a tener o no RCD ELCB y demasiada alta impedancia de tierra a quemar
un fusible si vivo para faltas a tierra se produjo. Esto podría dejar carpintería
metálica en la casa vivo. El uso de interruptores diferenciales con tales
instalaciones resuelto este problema. Tales instalaciones se llaman EEBAD.
El término británico de tierra aislada es "IT", del Isolee terre francés.
Ruido
Una tierra aislada, si está instalado correctamente, puede reducir el ruido eléctrico.
Sin embargo, la completa de acondicionamiento de potencia y protección por lo
general requieren otros dispositivos, como un protector de sobretensión o un
sistema de alimentación ininterrumpida. El receptáculo Si no se instala
correctamente, puede crear una instalación peligrosa.
