- 1. MATERIALES CERÁMICOS INTEGRANTES: COGOLLO MEZA KARENLORENA ECHEVERRY ARISTIZABAL NATALIA ANDREA MACHADO HUMANEZ MARÍA ISABEL MARTÍNEZ BENAVIDES MATEO OSORIO HUERTAS ESTEBAN DAVID PICO ESPINOSA JOSÉ LUIS ROMÁN BENÍTEZ GRACE CAROLINA STANFORD SALCEDO JESÚS DAVID
- 2. CERAMICOS ANTECEDENTES Definición y Propiedades CLASIFICACIÓN OTRACLASIFICACIÓN Vidrios Refractarios Productos De Arcilla Cerámicos Avanzados Cerámica Roja Grés Cerámico Porcelana Loza Estructura de cerámicos cristalinos Estructura de silicatos cristalinos.
- 3. ANTECEDENTES Los primeros cerámicosse hicieron hace más de 9000 años En Egipto,Asía Menor, Creta, Grecia y América
- 4.
- 5. MATERIALES CERÁMICOS Los materialescerámicos son compuestos químicos inorgánicos o soluciones complejas, constituidos por elementos metálicos y no metálicos unidos entre sí principalmente mediante enlaces iónicos y/o covalentes.
- 6. PUEDEN SER PROPIEDADES - Altadureza. - Resistencia a altas temperaturas. - Baja conductividad. - Químicamente estables. - Frágiles. - Bajo peso. - Resistencia a la humedad. - Baja fricción. - Buena resistencia mecánica. Cristalinos Amorfos Mezclas Ejemplo - Silicato de hierro. - Silicato de magnesio.
- 7.
- 8.
- 9. CLASIFICACIÓN DE LOSCERÁMICOS SEGÚN SU ESTRUCTURA:
- 10. ESTRUCTURA DE SILICATOSCRISTALINOS Gran variedad de cerámicos contienen estructura de silicatos con átomos de silicio y oxigeno enlazados entre si de diferentes formas.
- 11. TIPOS DE PROPIEDADESGENERALES: PROPIEDADES MECÁNICAS: • Son duros y frágiles a temperatura ambiente. • Son deformables a elevadas temperaturas.
- 12. PROPIEDADES MAGNETICAS: • Nosuelen presentar propiedades magnéticas, sin embargo podemos encontrar cerámicas con propiedades magnéticas de gran importancia como ferritas y granates. Éstas son las llamadas cerámicas ferromagnéticas.
- 13. PROPIEDADES ELECTRICAS: • Sonen su mayoría aislantes eléctricos. • Algunos de ellos presentan otras propiedades dieléctricas como es la facilidad de polarizarse.
- 14. PROPIEDADES TÉRMICAS: • Lamayoría de los materiales cerámicos tienen bajas conductividades térmicas. • La diferencia de energía entre la banda de valencia y la banda de conducción en estos materiales es demasiado grande como para que se exciten muchos electrones hacia la banda de conducción.
- 15. MATERIALES REFRACTARIOS CERAMICOS: •Muchos compuestos cerámicos puros con altos puntos de fusión como el óxido de aluminio y el óxido de magnesio, podrían tener aplicación como refractarios industriales; la mayoría de los refractarios industriales se hacen con mezclas de compuestos cerámicos.
- 16. CLASIFICACIÓN SEGÚN SU NATURALEZA Y COCCIÓN POROSOSO GRUESOS Arcilla cocida Losa italiana Losa inglesa Refractarios IMPERMEABLES O FINOS Gres Cerámico común Gres Cerámico fino Porcelana

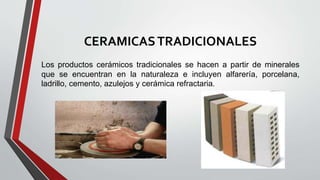

- 17. CERAMICASTRADICIONALES Los productos cerámicostradicionales se hacen a partir de minerales que se encuentran en la naturaleza e incluyen alfarería, porcelana, ladrillo, cemento, azulejos y cerámica refractaria.
- 18. CERAMICAS DE INGENIERIA Losproductos cerámicos de ingeniería se hacen a partir de materias primas producidas sintéticamente y cubren un amplio espectro de productos como: Herramientas de corte, huesos artificiales y combustibles nucleares.
- 19. VIDRIOS El vidrio esun material inorgánico duro, frágil, transparente y amorfo que se encuentra en la naturaleza, aunque también es producido por el ser humano.
- 20.
- 21.
- 22. VIDRIOS TIPO DE VIDRIO 1-V. Coloreados: Sele agregan en fusión Óxidos o sales de distintos metales que forman silicatos coloreados. • Amarillo: Oxido Férrico • Verde Azulado: Oxido Ferroso • Azul: Manganeso, Cobalto, Cobre • Verde: Oxido Crómico • Rosa: Selenito de Sodio • Rojo: CloruroÁurico
- 23. VIDRIOS TIPO DE VIDRIO 2-V.Duros: Sirven para fabricar tubos de vidrios y aparatos químicos que resisten altas temperaturas.
- 24. VIDRIOS TIPO DE VIDRIO 3-V. Seguridad: Vidrio Templado: VidrioLaminado: Hay dos tipos:
- 25. VIDRIOS TIPO DE VIDRIO 4-V.Armados: Poseen en su interior una malla metálica de hierro, que se añade sobre una masa blanda de vidrio y luego se recubre con otra segunda masa de vidrio.
- 26. VIDRIOS TIPO DE VIDRIO 5-V.Aislantes: Formadopor dos capas separadas por aire deshidratado y por una unidad de vidrio aislante.
- 27. VIDRIOS TIPO DE VIDRIO 6-V.Dieléctrico: Es un material con baja conductividad Eléctrica que funciona como un Aislante.
- 28. VIDRIOS TIPO DE VIDRIO 6-V.Protector Contra el Sol: Este Vidrio refleja la luz del sol, la capa que lleva de recubrimiento además de reflejar puede presentar diversas tonalidades de color.
- 29. VIDRIOS TIPO DE VIDRIO 7-V.Ópticos: Los lentes que se utilizan en las gafas, microscopios, cámaras y otros instrumentos ópticos se fabrican con vidrio óptico.
- 30. VIDRIOS TIPO DE VIDRIO 8-Fibras Ópticas: Son hilos de vidrio finos como un cabello diseñado para transmitir los rayos de luz a lo largo de su eje.
- 31. PRODUCTORES A NIVELMUNDIAL
- 32. APLICACIONES • Vidrio •Fibra deVidrio
- 33.
- 34. REFRACTARIOS Materiales no metálicosque conservan su resistencia y pueden soportar altas temperaturas sin corroerse o debilitarse por el entorno. Utilizados en la producción, refinación y manejo de metales y vidrios. Refractarios ácidos Refractarios básicos Refractarios neutros Refractarios especiales
- 35. REFRACTARIOS ACIDOS Fire claysilica zirconio Estos son utilizados en zonas donde la atmosfera es acida.
- 36. Magnesia Alúmina Dolomita Estosse utilizan en zonas donde la atmosfera es básica, son estables a materiales alcalinos pero reaccionan con ácidos. REFRACTARIOS BÁSICOS
- 37. REFRACTARIOS NEUTROS Cromita Carburo Mullita Estosse usan en áreas acidas y básicas. Son químicamente estables para ácidos y bases. Se utilizan para separar refractarios ácidos y básicos con el objetivo de que reaccionen entre si sin atacar uno al otro.
- 38. REFRACTARIOS ESPECIALES Grafito Circón Carburos Tienecaracterísticas mas especiales teles como: poca resistencia a la oxidación, resistencia a altas temperaturas, y temperaturas de fusión altas.
- 40. CERÁMICOS AVANZADOS • Materialesno tradicionales fabricados a partir de materias primas puras mediante nuevos procesos que permiten la obtención de productos con propiedades definidas tales como: mayor resistencia a los esfuerzos mecánicos, a las altas temperaturas, a la corrosión, entre otras.
- 41. DIFERENCIAS DE CERÁMICOS TRADICIONALESVSAVANZADOS. • Estos difieren de los tradicionales en el tipo de materia prima empleada. • Tipo de proceso. • Pureza química. • Tamaño de partícula. • Propiedades. • Aplicaciones. • Métodos de conformado, sinterizado y acabado.
- 42. CARBURO DE SILICIO(SiC):
- 43. NITRURO DE SILICIO(Si3N4):
- 44.
- 45.
- 46.
- 47.
- 48.
- 49.
- 50.
- 51. ARCILLAS La arcilla esun suelo o roca sedimentaria constituido por agregados de silicatos de aluminio hidratados, procedentes de la descomposición de rocas que contienen feldespato, como el granito.
- 52.
- 53. ARCILLAS Técnicas de conformadopara materiales de arcilla CONFORMADO EN FRIO. Deformación plástica Prensado en seco Torneado mecánico Extrusión Colado en barbotina
- 54. ARCILLAS Secado y horneadode productos de arcilla. *Eliminación de exceso de humedad y porosidad. *Vitrificación = unión cerámica. *Mayor densidad. Por circulación de aire caliente. Al sol. Hornos.
- 55.
- 56. CERÁMICA ROJA Es unmaterial de construcción que se produce mezclando arcillas. - Resisten a los agentes atmosféricos - Sirven como aisladores acústicos - Son aisladores térmicos
- 57. TIPOS DE CERÁMICAROJA Cerámica roja prensada o laminada Cerámica pasta roja o barro cocido
- 58.
- 59. PROCESAMIENTO DE CERAMICAS Losproductos cerámicos mas tradicionales y técnicos son manufacturados compactando polvos o partículas en matrices que son posteriormente calentados a enormes temperaturas para enlazar partículas entre si. Las etapas básicas para el proceso de cerámica de aglomeración de partículas son: • Preparación del material. • Moldeado o Fundido. • Tratamiento térmico .
- 60. ES COMO HACERUN PAN
- 61.
- 62. PREPARACION DE MATERIALES Lamayoría de los productos están fabricados por aglutinación de partículas. Las materias primas para esta producción varían, dependiendo de las propiedades requeridas por la pieza cerámica terminada . Las partículas y otros constituyentes tales como aglutinante y lubricantes pueden ser mezclados en seco o húmedo.
- 63.
- 64. MEZCLA AGLUTINANTE: MORTERO CEMENTO,ARENA Y AGUA
- 65. MEZCLA AGLUTINANTE: HORMIGÓN CEMENTO,AGUA, GRAVA, GRAVILLA Y ARENA
- 66. TECNICAS DE CONFORMADO Losproductos cerámicos fabricados por aglomeración de partículas pueden ser conformados mediante varios métodos en condiciones secas, plásticas o liquidas. Los procesos de conformados en frio son predominantes en la industria cerámica, pero los procesos de modelado en caliente también se usan con frecuencia.
- 67.
- 68.
- 69.
- 70.
- 71. TRATAMIENTOS TERMICOS El tratamientotérmico es un paso es un esencial en la fabricación de la mayoría de los productos cerámicos En esta subdivisión consideramos los siguientes tratamientos térmicos : • Secado • Sinterizado • Glaseado
- 72. SECADO Perdida del contenidode agua resultando en perdida de volumen contrayendo el material. Debe hacerse de manera homogénea o resultara en fracturas en zonas de la pieza.
- 73. SINTERIZADO Este proceso seusa para cocinar las piezas frescas para compactar su estructura aumentando la dureza, densidad y disminuyendo la porosidad.
- 74. GLASEADO Acabado final depesas con aspecto vítreo permitiendo aumentar la impermeabilización de la superficie cerámica. Generalmente el glaseado se aplica después de una primera cocción y se fija con una segunda cocción de la pieza.
- 75.
