1. Mantenimiento Industrial
FUNDAMENTO DE
MOTORES
Capítulo 2:
“Componentes del Motor”

2. Mantenimiento Industrial

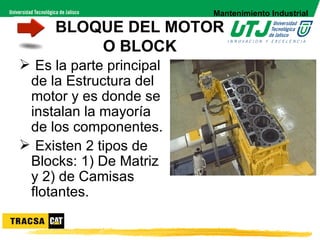

BLOQUE DEL MOTOR
O BLOCK
 Es la parte principal
de la Estructura del
motor y es donde se
instalan la mayoría
de los componentes.
 Existen 2 tipos de
Blocks: 1) De Matriz
y 2) de Camisas
flotantes.

3. Mantenimiento Industrial

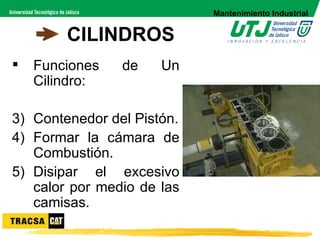

CILINDROS
 Funciones de Un
Cilindro:
3) Contenedor del Pistón.
4) Formar la cámara de
Combustión.
5) Disipar el excesivo
calor por medio de las
camisas.

4. Mantenimiento Industrial

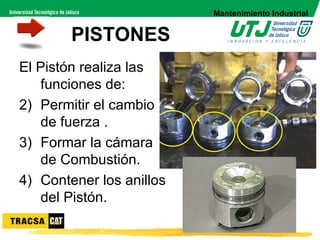

PISTONES
El Pistón realiza las
funciones de:
2) Permitir el cambio
de fuerza .
3) Formar la cámara
de Combustión.
4) Contener los anillos
del Pistón.

5. Mantenimiento Industrial

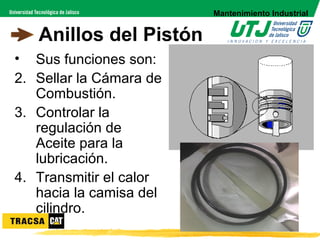

Anillos del Pistón
• Sus funciones son:
2. Sellar la Cámara de
Combustión.
3. Controlar la
regulación de
Aceite para la
lubricación.
4. Transmitir el calor
hacia la camisa del
cilindro.

6. Mantenimiento Industrial

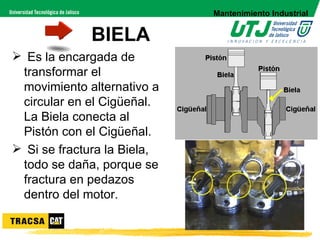

BIELA
 Es la encargada de
transformar el
movimiento alternativo a
circular en el Cigüeñal.
La Biela conecta al
Pistón con el Cigüeñal.
 Si se fractura la Biela,
todo se daña, porque se
fractura en pedazos
dentro del motor.

7. Mantenimiento Industrial

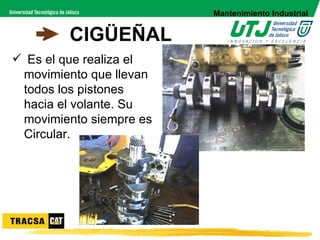

CIGÜEÑAL
 Es el que realiza el
movimiento que llevan
todos los pistones
hacia el volante. Su
movimiento siempre es
Circular.

8. Mantenimiento Industrial
ÁRBOL DE LEVAS
 Se encarga de
controlar el tiempo de
apertura de las
válvulas de admisión
y escape.
• En CAT, el árbol de
levas es mediante
engranajes.

9. Mantenimiento Industrial
Varillas de Empuje
• Sirven para impulsar
y apoyar la Explosión
o fuerza del Pistón.
• Realizan movimiento
alternativo.
• Va conectada al árbol
de Levas.

10. Mantenimiento Industrial

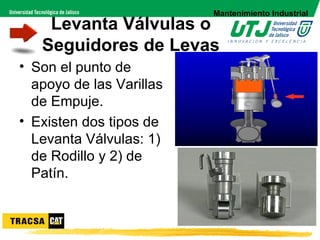

Levanta Válvulas o
Seguidores de Levas
• Son el punto de
apoyo de las Varillas
de Empuje.
• Existen dos tipos de
Levanta Válvulas: 1)
de Rodillo y 2) de
Patín.

11. Mantenimiento Industrial

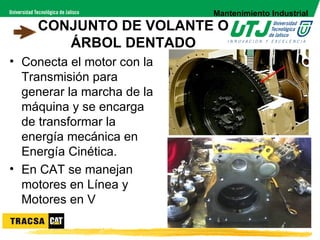

CONJUNTO DE VOLANTE O
ÁRBOL DENTADO
• Conecta el motor con la
Transmisión para
generar la marcha de la
máquina y se encarga
de transformar la
energía mecánica en
Energía Cinética.
• En CAT se manejan
motores en Línea y
Motores en V

12. Mantenimiento Industrial

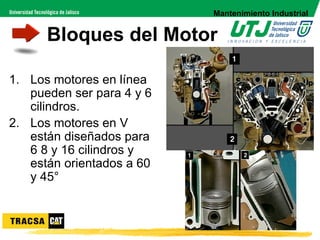

Bloques del Motor
1. Los motores en línea
pueden ser para 4 y 6
cilindros.
2. Los motores en V
están diseñados para
6 8 y 16 cilindros y
están orientados a 60
y 45°

13. Mantenimiento Industrial

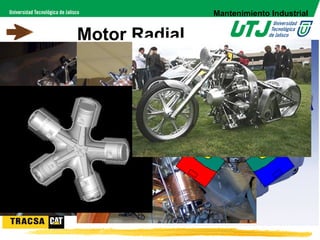

Motor Radial
• Los pistones van
conectados
alrededor del
cigüeñal. Se utiliza
principalmente en
motores de aviones
y en algunos
vehículos especiales

14. Mantenimiento Industrial

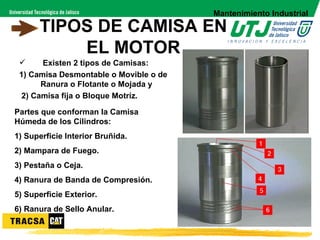

TIPOS DE CAMISA EN
EL MOTOR
 Existen 2 tipos de Camisas:
1) Camisa Desmontable o Movible o de
Ranura o Flotante o Mojada y
2) Camisa fija o Bloque Motríz.
Partes que conforman la Camisa
Húmeda de los Cilindros:
1) Superficie Interior Bruñida.
2) Mampara de Fuego.
3) Pestaña o Ceja.
4) Ranura de Banda de Compresión.
5) Superficie Exterior.
6) Ranura de Sello Anular.

15. Mantenimiento Industrial

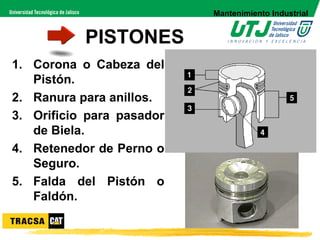

PISTONES
1. Corona o Cabeza del
Pistón.
2. Ranura para anillos.
3. Orificio para pasador
de Biela.
4. Retenedor de Perno o
Seguro.
5. Falda del Pistón o
Faldón.

16. Mantenimiento Industrial
TIPO DE PISTONES
1. De una sola pieza
(excepto la ranura).
2. De 2 piezas (Corona
y Faldón.
3. Articulados
(motores de alto
1) Pistón de Inyección Directa (ID)
caballaje). (en motores nuevos) y
2) Pistón de Bujía Incandescente
(motores viejos).

17. Mantenimiento Industrial
LA BIELA
Partes de una Biela:
2. Orificio del Pasador.
3. Buje.
4. Vástago.
5. Tapa de Biela.
6. Pernos o Tuercas de
sujeción.
7. Metales de Biela.

18. Mantenimiento Industrial

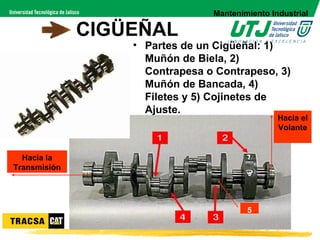

CIGÜEÑAL
• Partes de un Cigüeñal: 1)
Muñón de Biela, 2)
Contrapesa o Contrapeso, 3)
Muñón de Bancada, 4)
Filetes y 5) Cojinetes de
Ajuste.
Hacia el
Volante
Hacia la
Transmisión
5

19. Mantenimiento Industrial

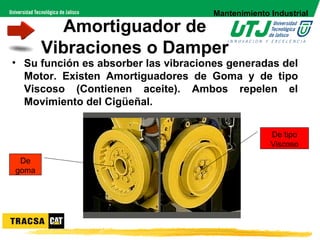

Amortiguador de
Vibraciones o Damper
• Su función es absorber las vibraciones generadas del
Motor. Existen Amortiguadores de Goma y de tipo
Viscoso (Contienen aceite). Ambos repelen el
Movimiento del Cigüeñal.
De tipo
Viscoso
De
goma

20. Mantenimiento Industrial

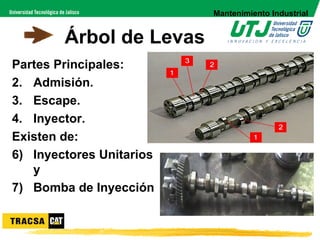

Árbol de Levas
Partes Principales:
2. Admisión.
3. Escape.
4. Inyector.
Existen de:
6) Inyectores Unitarios
y
7) Bomba de Inyección

21. Mantenimiento Industrial

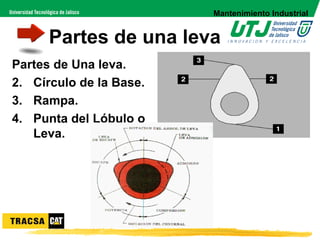

Partes de una leva
Partes de Una leva.
2. Círculo de la Base.
3. Rampa.
4. Punta del Lóbulo o
Leva.

22. Mantenimiento Industrial

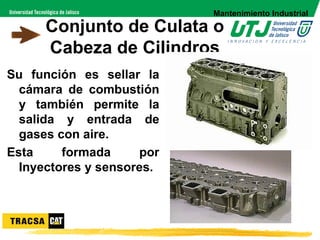

Conjunto de Culata o
Cabeza de Cilindros
Su función es sellar la
cámara de combustión
y también permite la
salida y entrada de
gases con aire.
Esta formada por
Inyectores y sensores.

23. Mantenimiento Industrial

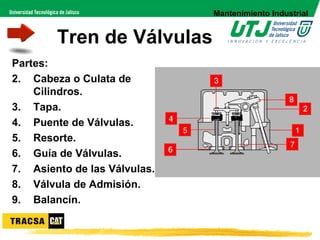

Tren de Válvulas
Partes:
2. Cabeza o Culata de
Cilindros.
3. Tapa.
4. Puente de Válvulas.
5. Resorte.
6. Guía de Válvulas.
7. Asiento de las Válvulas.
8. Válvula de Admisión.
9. Balancín.

24. Mantenimiento Industrial

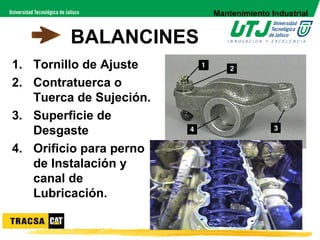

BALANCINES
1. Tornillo de Ajuste
2. Contratuerca o
Tuerca de Sujeción.
3. Superficie de
Desgaste
4. Orificio para perno
de Instalación y
canal de
Lubricación.

25. Mantenimiento Industrial

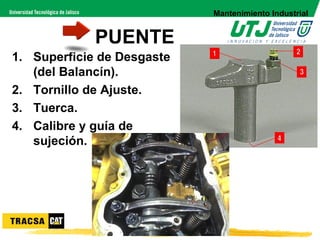

PUENTE
1. Superficie de Desgaste
(del Balancín).
2. Tornillo de Ajuste.
3. Tuerca.
4. Calibre y guía de
sujeción.

26. Mantenimiento Industrial

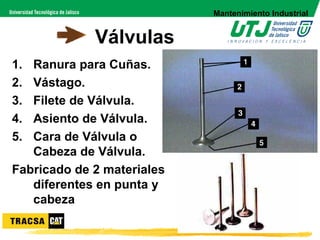

Válvulas
1. Ranura para Cuñas.
2. Vástago.
3. Filete de Válvula.
4. Asiento de Válvula.
5. Cara de Válvula o
Cabeza de Válvula.
Fabricado de 2 materiales
diferentes en punta y
cabeza

27. Mantenimiento Industrial

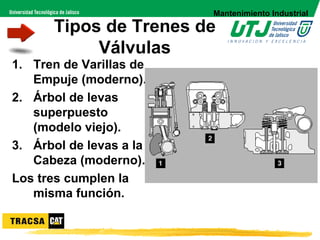

Tipos de Trenes de
Válvulas
1. Tren de Varillas de
Empuje (moderno).
2. Árbol de levas
superpuesto
(modelo viejo).
3. Árbol de levas a la
Cabeza (moderno).
Los tres cumplen la
misma función.

28. Mantenimiento Industrial
Tren de Engranes
• Sincroniza el Motor
con la Transmisión a
componentes que lo
requieran. Se ubica
hacia adelante o hacia
atrás de motor.

29. Mantenimiento Industrial

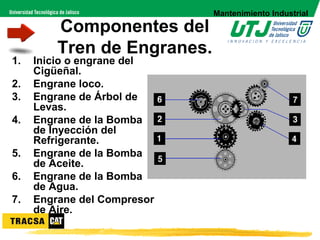

Componentes del
Tren de Engranes.
1. Inicio o engrane del
Cigüeñal.
2. Engrane loco.
3. Engrane de Árbol de
Levas.
4. Engrane de la Bomba
de Inyección del
Refrigerante.
5. Engrane de la Bomba
de Aceite.
6. Engrane de la Bomba
de Agua.
7. Engrane del Compresor
de Aire.

30. Mantenimiento Industrial

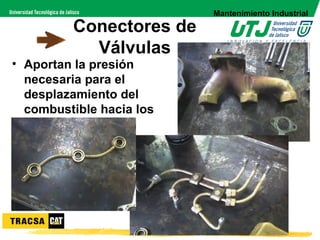

Conectores de
Válvulas
• Aportan la presión
necesaria para el
desplazamiento del
combustible hacia los
inyectores.

31. Mantenimiento Industrial

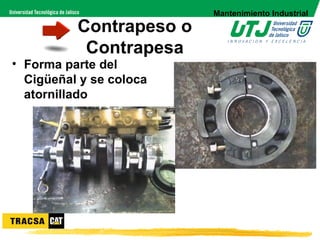

Contrapeso o
Contrapesa
• Forma parte del
Cigüeñal y se coloca
atornillado

32. Mantenimiento Industrial

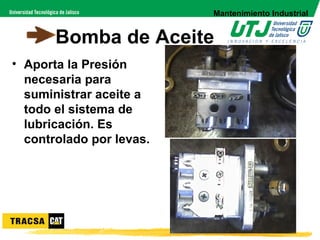

Bomba de Aceite
• Aporta la Presión
necesaria para
suministrar aceite a
todo el sistema de
lubricación. Es
controlado por levas.

33. Mantenimiento Industrial
GRACIAS
POR SU
ATENCIÓN
