1. GUIADOS Y NO GUIADOS
Jose Albeis Palacios Quinto
TC1_2013_1

2.  Medios de Transmisión
 Características
 Clasificación
 Medios Guiados
 Par Trenzado
 Coaxial
 Fibra Óptica
 Medios No Guiados
 Microondas terrestres.
 Microondas por satélite.
 Infrarrojos.
 Wireless
 Bluetooh
 Medios de Transmisión según su sentido
 Simplex
 Half-Duplex
 Full-Duplex

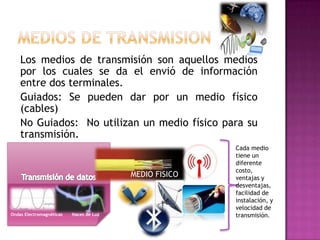

3. Los medios de transmisión son aquellos medios
por los cuales se da el envió de información
entre dos terminales.
Guiados: Se pueden dar por un medio físico
(cables)
No Guiados: No utilizan un medio físico para su
transmisión.
Cada medio
tiene un
diferente
costo,
MEDIO FISICO ventajas y
desventajas,
facilidad de
instalación, y
velocidad de
Ondas Electromagnéticas Haces de Luz transmisión.

4. Las características y parámetros más
significativos que tienen los medios de
transmisión son:
 Ancho de banda
 Longitud
 Fiabilidad en la transferencia
 Seguridad
 Facilidad de instalación y costo

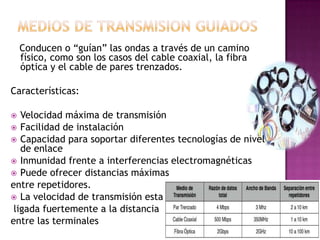

5. Conducen o “guían” las ondas a través de un camino
físico, como son los casos del cable coaxial, la fibra
óptica y el cable de pares trenzados.
Características:
 Velocidad máxima de transmisión
 Facilidad de instalación
 Capacidad para soportar diferentes tecnologías de nivel
de enlace
 Inmunidad frente a interferencias electromagnéticas
 Puede ofrecer distancias máximas
entre repetidores.
 La velocidad de transmisión esta
ligada fuertemente a la distancia
entre las terminales

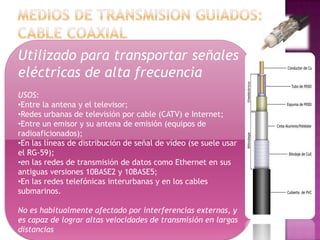

6. Utilizado para transportar señales
eléctricas de alta frecuencia
USOS:
•Entre la antena y el televisor;
•Redes urbanas de televisión por cable (CATV) e Internet;
•Entre un emisor y su antena de emisión (equipos de
radioaficionados);
•En las líneas de distribución de señal de vídeo (se suele usar
el RG-59);
•en las redes de transmisión de datos como Ethernet en sus
antiguas versiones 10BASE2 y 10BASE5;
•En las redes telefónicas interurbanas y en los cables
submarinos.
No es habitualmente afectado por interferencias externas, y
es capaz de lograr altas velocidades de transmisión en largas
distancias

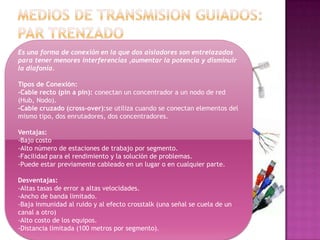

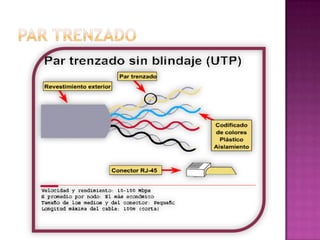

7. Es una forma de conexión en la que dos aisladores son entrelazados
para tener menores interferencias ,aumentar la potencia y disminuir
la diafonía.
Tipos de Conexión:
-Cable recto (pin a pin): conectan un concentrador a un nodo de red
(Hub, Nodo).
-Cable cruzado (cross-over):se utiliza cuando se conectan elementos del
mismo tipo, dos enrutadores, dos concentradores.
Ventajas:
-Bajo costo
-Alto número de estaciones de trabajo por segmento.
-Facilidad para el rendimiento y la solución de problemas.
-Puede estar previamente cableado en un lugar o en cualquier parte.
Desventajas:
-Altas tasas de error a altas velocidades.
-Ancho de banda limitado.
-Baja inmunidad al ruido y al efecto crosstalk (una señal se cuela de un
canal a otro)
-Alto costo de los equipos.
-Distancia limitada (100 metros por segmento).

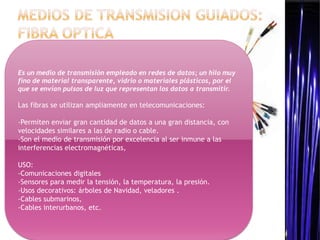

9. Es un medio de transmisión empleado en redes de datos; un hilo muy
fino de material transparente, vidrio o materiales plásticos, por el
que se envían pulsos de luz que representan los datos a transmitir.
Las fibras se utilizan ampliamente en telecomunicaciones:
-Permiten enviar gran cantidad de datos a una gran distancia, con
velocidades similares a las de radio o cable.
-Son el medio de transmisión por excelencia al ser inmune a las
interferencias electromagnéticas,
USO:
-Comunicaciones digitales
-Sensores para medir la tensión, la temperatura, la presión.
-Usos decorativos: árboles de Navidad, veladores .
-Cables submarinos,
-Cables interurbanos, etc.

10. Son aquellos que no confinan las señales
mediante ningún tipo de cable, sino que las
señales se propagan libremente a través del
medio.
Características:
 Los medios más importantes son el aire y el
vacío.
 Son medios muy buenos para cubrir grandes
distancias.
 Se dan hacia cualquier dirección.
 La transmisión y recepción se realizan por
medio de antenas.

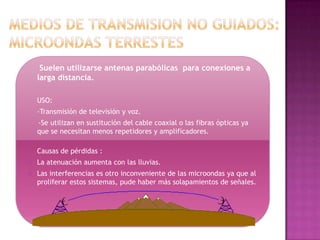

11. Suelen utilizarse antenas parabólicas para conexiones a
larga distancia.
USO:
-Transmisión de televisión y voz.
-Se utilizan en sustitución del cable coaxial o las fibras ópticas ya
que se necesitan menos repetidores y amplificadores.

Causas de pérdidas :
 La atenuación aumenta con las lluvias.
 Las interferencias es otro inconveniente de las microondas ya que al
proliferar estos sistemas, pude haber más solapamientos de señales.

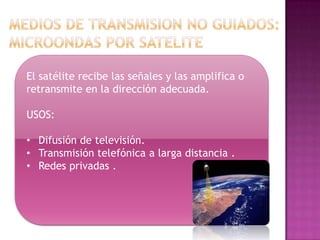

12. El satélite recibe las señales y las amplifica o
retransmite en la dirección adecuada.
USOS:
• Difusión de televisión.
• Transmisión telefónica a larga distancia .
• Redes privadas .

13. Los infrarrojos son ondas electromagnéticas que se
propagan en línea recta, siendo susceptibles de ser
interrumpidas por cuerpos opacos.
Puede alcanzar distancias de hasta 200 metros entre
cada emisor y receptor.
InfraLAN es una red basada en infrarrojos compatible con
las redes Token Ring a 4Mbps, pudiendo utilizarse
independientemente o combinada con una red de área
local convencional.

14. Es una red de área local
inalámbrica que constituye
un sistema de comunicaciones
de datos implementada como
una extensión de una red local
cableada dentro de un edificio
o campus. Las redes WLAN
combinan la conectividad hacia la red de datos
con la movilidad del usuario.

15. Características:
• Reemplazar los tradicionales cables empleados
para conectar dispositivos digitales entre sí
(ordenadores, impresoras, teléfonos móviles...).
• Permitir el establecimiento de grupos cerrados de
usuarios de manera dinámica, evitando
infraestructuras de redes fijas.
• Proporcionar una interfaz universal que permita la
interoperabilidad, gracias al carácter abierto de la
especificación, de infinidad de servicios y
aplicaciones.

16. SIMPLEX
EMISOR RECEPTOR
Unidireccional
HALF DUPLEX
EMISOR RECEPTOR
RECEPTOR No simultáneo EMISOR
EMISOR DUPLEX RECEPTOR
RECEPTOR EMISOR
Bidireccional
simultáneo

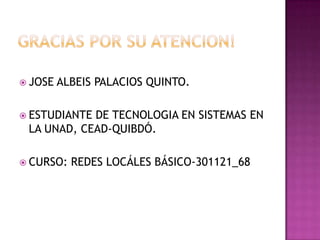

17.  JOSE ALBEIS PALACIOS QUINTO.
 ESTUDIANTEDE TECNOLOGIA EN SISTEMAS EN
LA UNAD, CEAD-QUIBDÓ.
 CURSO: REDES LOCÁLES BÁSICO-301121_68
