1. MEDIOS DE TRANSMISION
Universidad Nacional Abierta y a Distancia UNAD
Por: José Fernando Figueroa González
Redes Locales Básico
Grupo 301121_15
CEAD José Acevedo y Gómez JAG
San Andrés Islas

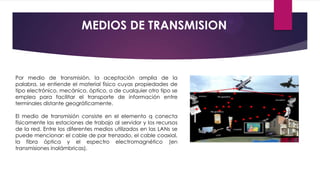

2. MEDIOS DE TRANSMISION
Por medio de transmisión, la aceptación amplia de la
palabra, se entiende el material físico cuyas propiedades de
tipo electrónico, mecánico, óptico, o de cualquier otro tipo se
emplea para facilitar el transporte de información entre
terminales distante geográficamente.
El medio de transmisión consiste en el elemento q conecta
físicamente las estaciones de trabajo al servidor y los recursos
de la red. Entre los diferentes medios utilizados en las LANs se
puede mencionar: el cable de par trenzado, el cable coaxial,
la fibra óptica y el espectro electromagnético (en
transmisiones inalámbricas).

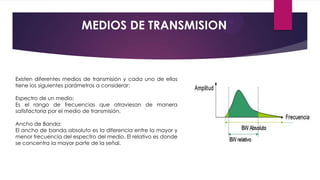

3. MEDIOS DE TRANSMISION
Existen diferentes medios de transmisión y cada uno de ellos
tiene los siguientes parámetros a considerar:
Espectro de un medio:
Es el rango de frecuencias que atraviesan de manera
satisfactoria por el medio de transmisión.
Ancho de Banda:
El ancho de banda absoluto es la diferencia entre la mayor y
menor frecuencia del espectro del medio. El relativo es donde
se concentra la mayor parte de la señal.

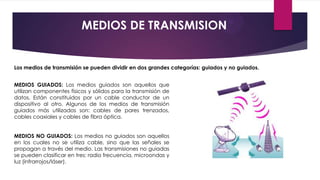

4. MEDIOS DE TRANSMISION
Los medios de transmisión se pueden dividir en dos grandes categorías: guiados y no guiados.
MEDIOS GUIADOS: Los medios guiados son aquellos que
utilizan componentes físicos y sólidos para la transmisión de
datos. Están constituidos por un cable conductor de un
dispositivo al otro. Algunos de los medios de transmisión
guiados más utilizados son: cables de pares trenzados,
cables coaxiales y cables de fibra óptica.
MEDIOS NO GUIADOS: Los medios no guiados son aquellos
en los cuales no se utiliza cable, sino que las señales se
propagan a través del medio. Las transmisiones no guiadas
se pueden clasificar en tres: radio frecuencia, microondas y
luz (infrarrojos/láser).

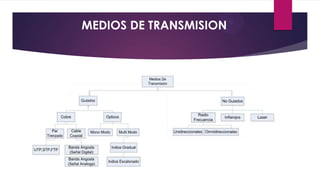

5. MEDIOS DE TRANSMISION

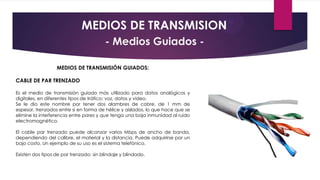

6. MEDIOS DE TRANSMISION
- Medios Guiados MEDIOS DE TRANSMISIÓN GUIADOS:
CABLE DE PAR TRENZADO
Es el medio de transmisión guiado más utilizado para datos analógicos y
digitales, en diferentes tipos de tráfico: voz, datos y video.
Se le dio este nombre por tener dos alambres de cobre, de 1 mm de
espesor, trenzados entre si en forma de hélice y aislados, lo que hace que se
elimine la interferencia entre pares y que tenga una baja inmunidad al ruido
electromagnético.
El cable par trenzado puede alcanzar varios Mbps de ancho de banda,
dependiendo del calibre, el material y la distancia. Puede adquirirse por un
bajo costo. Un ejemplo de su uso es el sistema telefónico.
Existen dos tipos de par trenzado: sin blindaje y blindado.

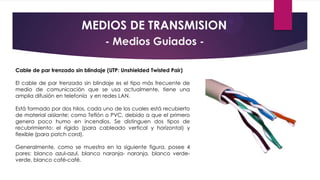

7. MEDIOS DE TRANSMISION
- Medios Guiados Cable de par trenzado sin blindaje (UTP: Unshielded Twisted Pair)
El cable de par trenzado sin blindaje es el tipo más frecuente de
medio de comunicación que se usa actualmente, tiene una
amplia difusión en telefonía y en redes LAN.
Está formado por dos hilos, cada uno de los cuales está recubierto
de material aislante; como Teflón o PVC, debido a que el primero
genera poco humo en incendios. Se distinguen dos tipos de
recubrimiento: el rígido (para cableado vertical y horizontal) y
flexible (para patch cord).
Generalmente, como se muestra en la siguiente figura, posee 4
pares: blanco azul-azul, blanco naranja- naranja, blanco verdeverde, blanco café-café.

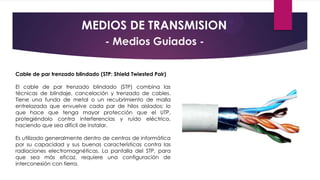

8. MEDIOS DE TRANSMISION
- Medios Guiados Cable de par trenzado blindado (STP: Shield Twiested Pair)
El cable de par trenzado blindado (STP) combina las
técnicas de blindaje, cancelación y trenzado de cables.
Tiene una funda de metal o un recubrimiento de malla
entrelazada que envuelve cada par de hilos aislados; lo
que hace que tenga mayor protección que el UTP,
protegiéndolo contra interferencias y ruido eléctrico,
haciendo que sea difícil de instalar.
Es utilizado generalmente dentro de centros de informática
por su capacidad y sus buenas características contra las
radiaciones electromagnéticas. La pantalla del STP, para
que sea más eficaz, requiere una configuración de
interconexión con tierra.

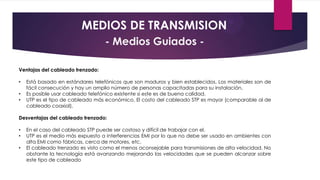

9. MEDIOS DE TRANSMISION
- Medios Guiados Ventajas del cableado trenzado:
•
•
•
Está basado en estándares telefónicos que son maduros y bien establecidos. Los materiales son de
fácil consecución y hay un amplio número de personas capacitadas para su instalación.
Es posible usar cableado telefónico existente si este es de buena calidad.
UTP es el tipo de cableado más económico. El costo del cableado STP es mayor (comparable al de
cableado coaxial).
Desventajas del cableado trenzado:
•
•
•
En el caso del cableado STP puede ser costoso y difícil de trabajar con el.
UTP es el medio más expuesto a interferencias EMI por lo que no debe ser usado en ambientes con
alta EMI como fábricas, cerca de motores, etc.
El cableado trenzado es visto como el menos aconsejable para transmisiones de alta velocidad. No
obstante la tecnología está avanzando mejorando las velocidades que se pueden alcanzar sobre
este tipo de cableado

10. MEDIOS DE TRANSMISION
- Medios Guiados -
CABLE COAXIAL
El cable coaxial consiste de un conductor de cobre
rodeado de una capa de aislante flexible. El conductor
central también puede ser hecho de un cable de aluminio
cubierto de estaño que permite que el cable sea
fabricado de forma económica.
Para su conexión se utilizan conectores BNC simples y en T.
En una red al final del cable principal de red se deben
instalar resistencias especiales, resistores, para evitar la
reflexión de las ondas de señal.

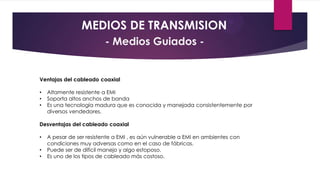

11. MEDIOS DE TRANSMISION
- Medios Guiados -
Ventajas del cableado coaxial
•
•
•
Altamente resistente a EMI
Soporta altos anchos de banda
Es una tecnología madura que es conocida y manejada consistentemente por
diversos vendedores.
Desventajas del cableado coaxial
•
•
•
A pesar de ser resistente a EMI , es aún vulnerable a EMI en ambientes con
condiciones muy adversas como en el caso de fábricas.
Puede ser de difícil manejo y algo estoposo.
Es uno de los tipos de cableado más costoso.

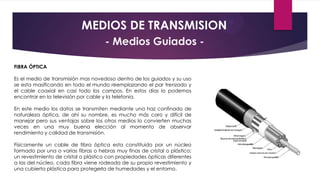

12. MEDIOS DE TRANSMISION
- Medios Guiados FIBRA ÓPTICA
Es el medio de transmisión mas novedoso dentro de los guiados y su uso
se esta masificando en todo el mundo reemplazando el par trenzado y
el cable coaxial en casi todo los campos. En estos días lo podemos
encontrar en la televisión por cable y la telefonía.
En este medio los datos se transmiten mediante una haz confinado de
naturaleza óptica, de ahí su nombre, es mucho más caro y difícil de
manejar pero sus ventajas sobre los otros medios lo convierten muchas
veces en una muy buena elección al momento de observar
rendimiento y calidad de transmisión.
Físicamente un cable de fibra óptica esta constituido por un núcleo
formado por una o varias fibras o hebras muy finas de cristal o plástico;
un revestimiento de cristal o plástico con propiedades ópticas diferentes
a las del núcleo, cada fibra viene rodeada de su propio revestimiento y
una cubierta plástica para protegerla de humedades y el entorno.

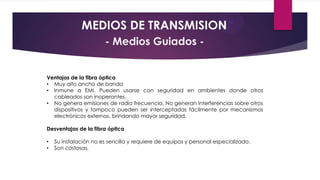

13. MEDIOS DE TRANSMISION
- Medios Guiados -
Ventajas de la fibra óptica
• Muy alto ancho de banda
• Inmune a EMI. Pueden usarse con seguridad en ambientes donde otros
cableados son inoperantes.
• No genera emisiones de radio frecuencia. No generan interferencias sobre otros
dispositivos y tampoco pueden ser interceptadas fácilmente por mecanismos
electrónicos externos, brindando mayor seguridad.
Desventajas de la fibra óptica
•
•
Su instalación no es sencilla y requiere de equipos y personal especializado.
Son costosas.

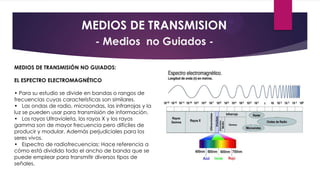

14. MEDIOS DE TRANSMISION
- Medios no Guiados MEDIOS DE TRANSMISIÓN NO GUIADOS:
EL ESPECTRO ELECTROMAGNÉTICO
• Para su estudio se divide en bandas o rangos de
frecuencias cuyas características son similares.
• Las ondas de radio, microondas, las infrarrojas y la
luz se pueden usar para transmisión de información.
• Los rayos Ultravioleta, los rayos X y los rayos
gamma son de mayor frecuencia pero difíciles de
producir y modular. Además perjudiciales para los
seres vivos.
• Espectro de radiofrecuencias: Hace referencia a
cómo está dividido todo el ancho de banda que se
puede emplear para transmitir diversos tipos de
señales.

15. MEDIOS DE TRANSMISION
- Medios no Guiados -
Ondas de radio.
(10 KHz-100 MHz). Las ondas de radio son fáciles de
generar, pueden cruzar distancias largas y entrar
fácilmente en los edificios. Si las ondas tienen frecuencias
bajas, pasan por los obstáculos y la potencia disminuye
con la distancia; si las ondas tienen frecuencias más altas
van en líneas rectas y rebotan en los obstáculos, aunque la
lluvia las absorbe.
Son omnidireccionales, lo cual implica que los transmisores
y receptores no tienen que tener línea de vista.

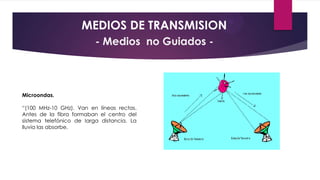

16. MEDIOS DE TRANSMISION
- Medios no Guiados -
Microondas.
“(100 MHz-10 GHz). Van en líneas rectas.
Antes de la fibra formaban el centro del
sistema telefónico de larga distancia. La
lluvia las absorbe.

17. MEDIOS DE TRANSMISION
- Medios no Guiados -
Infrarrojos.
Se usan en la comunicación de corta distancia
(controlo remoto de televisores). No pasan por
las paredes. No se pueden usar fuera.

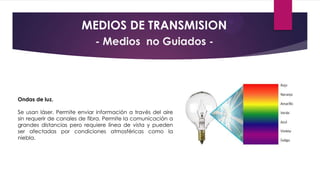

18. MEDIOS DE TRANSMISION
- Medios no Guiados -
Ondas de luz.
Se usan láser. Permite enviar información a través del aire
sin requerir de canales de fibra. Permite la comunicación a
grandes distancias pero requiere línea de vista y pueden
ser afectadas por condiciones atmosféricas como la
niebla.

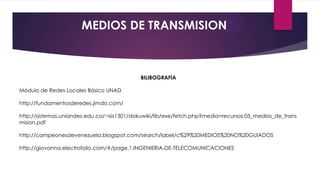

19. MEDIOS DE TRANSMISION
