1. Ing. José Antonio Albarrán Galván
ITMA Septiembre de 2011.

2. Medios guiados y no guiados
4:23 p.m. 2

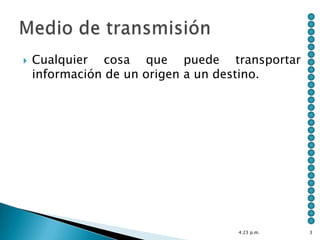

3.  Cualquier cosa que puede transportar
información de un origen a un destino.
4:23 p.m. 3

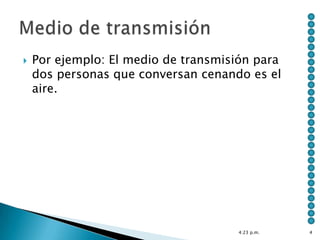

4.  Por ejemplo: El medio de transmisión para
dos personas que conversan cenando es el
aire.
4:23 p.m. 4

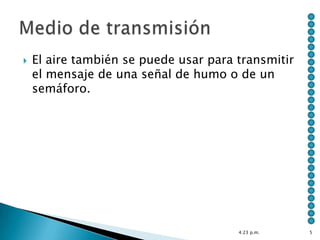

5.  El aire también se puede usar para transmitir
el mensaje de una señal de humo o de un
semáforo.
4:23 p.m. 5

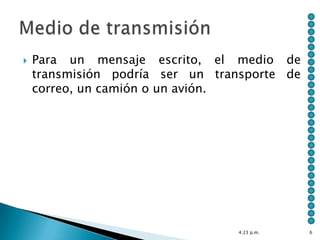

6.  Para un mensaje escrito, el medio de
transmisión podría ser un transporte de
correo, un camión o un avión.
4:23 p.m. 6

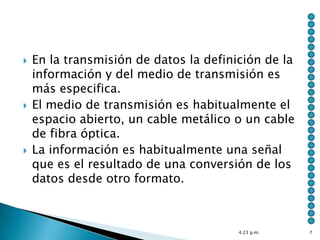

7.  En la transmisión de datos la definición de la
información y del medio de transmisión es
más especifica.
 El medio de transmisión es habitualmente el
espacio abierto, un cable metálico o un cable
de fibra óptica.
 La información es habitualmente una señal
que es el resultado de una conversión de los
datos desde otro formato.
4:23 p.m. 7

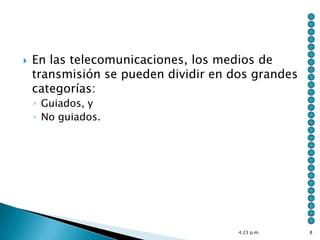

8.  En las telecomunicaciones, los medios de
transmisión se pueden dividir en dos grandes
categorías:
◦ Guiados, y
◦ No guiados.
4:23 p.m. 8

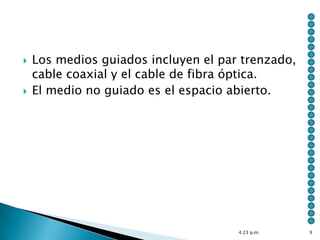

9.  Los medios guiados incluyen el par trenzado,
cable coaxial y el cable de fibra óptica.
 El medio no guiado es el espacio abierto.
4:23 p.m. 9

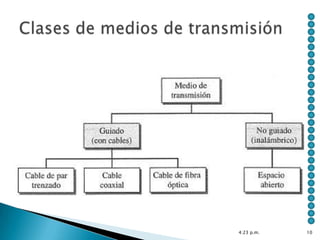

10. 4:23 p.m. 10

11. Par trenzado, coaxial y fibra
óptica
4:23 p.m. 11

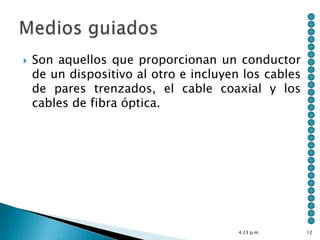

12.  Son aquellos que proporcionan un conductor
de un dispositivo al otro e incluyen los cables
de pares trenzados, el cable coaxial y los
cables de fibra óptica.
4:23 p.m. 12

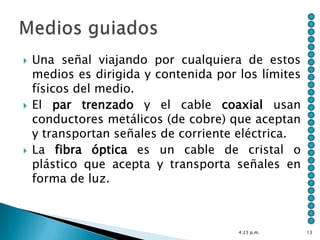

13.  Una señal viajando por cualquiera de estos
medios es dirigida y contenida por los límites
físicos del medio.
 El par trenzado y el cable coaxial usan
conductores metálicos (de cobre) que aceptan
y transportan señales de corriente eléctrica.
 La fibra óptica es un cable de cristal o
plástico que acepta y transporta señales en
forma de luz.
4:23 p.m. 13

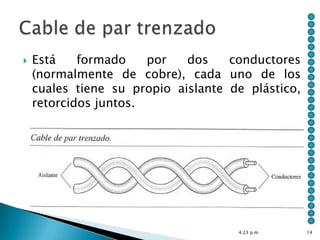

14.  Está formado por dos conductores
(normalmente de cobre), cada uno de los
cuales tiene su propio aislante de plástico,
retorcidos juntos.
4:23 p.m. 14

15.  Uno de los cables se usa para llevar señales al
receptor y el otro sólo se usa como señal de
referencia de tierra.
 Además de la señal enviada por el emisor
sobre uno de los cables, las interferencias y el
ruido pueden afectar a ambos cables y crear
señales no deseadas.
4:23 p.m. 15

16.  Si los dos cables son paralelos, el efecto de
las señales no deseadas no es el mismo en
ambos cables porque están en posiciones
distintas en relación a las fuentes de ruido o
de interferencias (p. ej. Uno está más cerca y
el otro más lejos).
 Esto da como resultado una diferencia en el
receptor.
4:23 p.m. 16

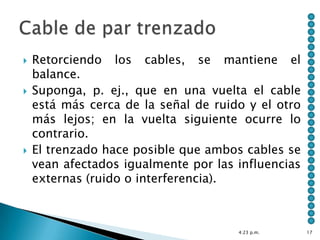

17.  Retorciendo los cables, se mantiene el
balance.
 Suponga, p. ej., que en una vuelta el cable
está más cerca de la señal de ruido y el otro
más lejos; en la vuelta siguiente ocurre lo
contrario.
 El trenzado hace posible que ambos cables se
vean afectados igualmente por las influencias
externas (ruido o interferencia).
4:23 p.m. 17

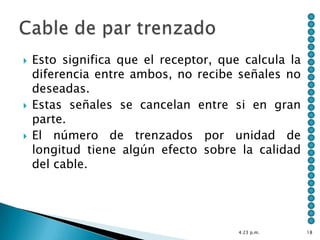

18.  Esto significa que el receptor, que calcula la
diferencia entre ambos, no recibe señales no
deseadas.
 Estas señales se cancelan entre si en gran
parte.
 El número de trenzados por unidad de
longitud tiene algún efecto sobre la calidad
del cable.
4:23 p.m. 18

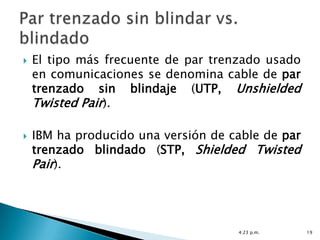

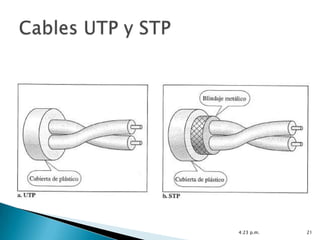

19.  El tipo más frecuente de par trenzado usado
en comunicaciones se denomina cable de par
trenzado sin blindaje (UTP, Unshielded
Twisted Pair).
 IBM ha producido una versión de cable de par
trenzado blindado (STP, Shielded Twisted
Pair).
4:23 p.m. 19

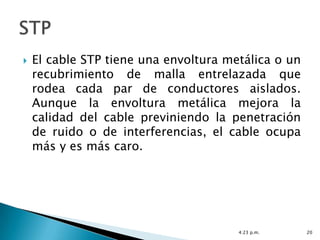

20.  El cable STP tiene una envoltura metálica o un
recubrimiento de malla entrelazada que
rodea cada par de conductores aislados.
Aunque la envoltura metálica mejora la
calidad del cable previniendo la penetración
de ruido o de interferencias, el cable ocupa
más y es más caro.
4:23 p.m. 20

21. 4:23 p.m. 21

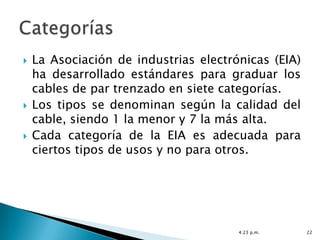

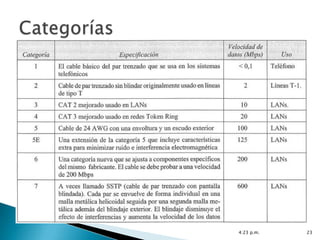

22.  La Asociación de industrias electrónicas (EIA)
ha desarrollado estándares para graduar los
cables de par trenzado en siete categorías.
 Los tipos se denominan según la calidad del
cable, siendo 1 la menor y 7 la más alta.
 Cada categoría de la EIA es adecuada para
ciertos tipos de usos y no para otros.
4:23 p.m. 22

23. 4:23 p.m. 23

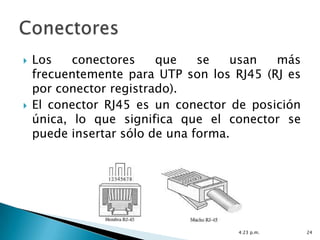

24.  Los conectores que se usan más
frecuentemente para UTP son los RJ45 (RJ es
por conector registrado).
 El conector RJ45 es un conector de posición
única, lo que significa que el conector se
puede insertar sólo de una forma.
4:23 p.m. 24

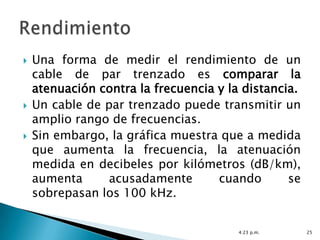

25.  Una forma de medir el rendimiento de un
cable de par trenzado es comparar la
atenuación contra la frecuencia y la distancia.
 Un cable de par trenzado puede transmitir un
amplio rango de frecuencias.

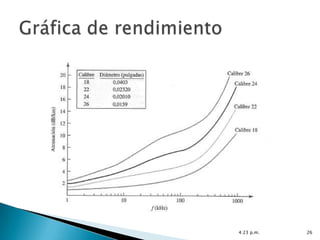

 Sin embargo, la gráfica muestra que a medida
que aumenta la frecuencia, la atenuación
medida en decibeles por kilómetros (dB/km),
aumenta acusadamente cuando se
sobrepasan los 100 kHz.
4:23 p.m. 25

26. 4:23 p.m. 26

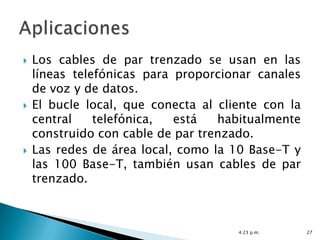

27.  Los cables de par trenzado se usan en las
líneas telefónicas para proporcionar canales
de voz y de datos.
 El bucle local, que conecta al cliente con la
central telefónica, está habitualmente
construido con cable de par trenzado.
 Las redes de área local, como la 10 Base-T y
las 100 Base-T, también usan cables de par
trenzado.
4:23 p.m. 27

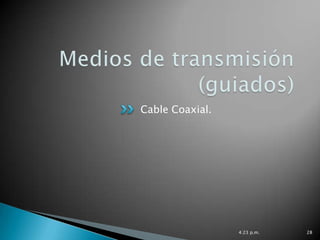

28. Cable Coaxial.
4:23 p.m. 28

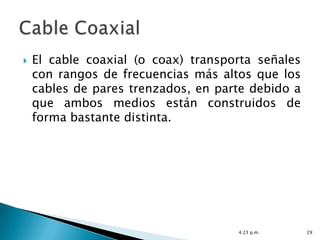

29.  El cable coaxial (o coax) transporta señales
con rangos de frecuencias más altos que los
cables de pares trenzados, en parte debido a
que ambos medios están construidos de
forma bastante distinta.
4:23 p.m. 29

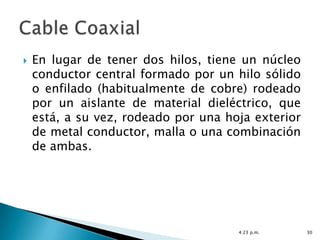

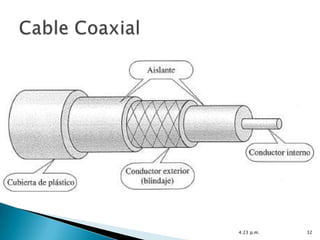

30.  En lugar de tener dos hilos, tiene un núcleo
conductor central formado por un hilo sólido
o enfilado (habitualmente de cobre) rodeado
por un aislante de material dieléctrico, que
está, a su vez, rodeado por una hoja exterior
de metal conductor, malla o una combinación
de ambas.
4:23 p.m. 30

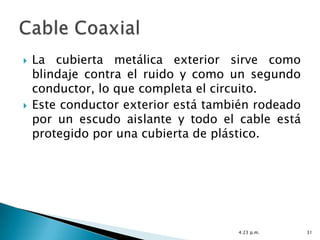

31.  La cubierta metálica exterior sirve como
blindaje contra el ruido y como un segundo
conductor, lo que completa el circuito.
 Este conductor exterior está también rodeado
por un escudo aislante y todo el cable está
protegido por una cubierta de plástico.
4:23 p.m. 31

32. 4:23 p.m. 32

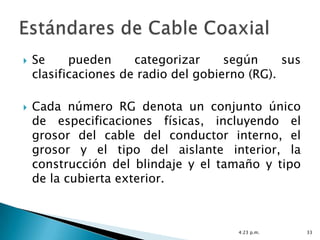

33.  Se pueden categorizar según sus
clasificaciones de radio del gobierno (RG).
 Cada número RG denota un conjunto único
de especificaciones físicas, incluyendo el
grosor del cable del conductor interno, el
grosor y el tipo del aislante interior, la
construcción del blindaje y el tamaño y tipo
de la cubierta exterior.
4:23 p.m. 33

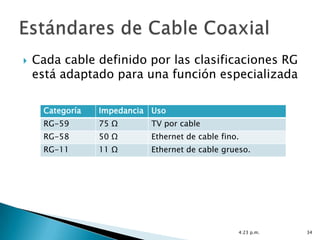

34.  Cada cable definido por las clasificaciones RG
está adaptado para una función especializada
Categoría Impedancia Uso
RG-59 75 Ω TV por cable
RG-58 50 Ω Ethernet de cable fino.
RG-11 11 Ω Ethernet de cable grueso.
4:23 p.m. 34

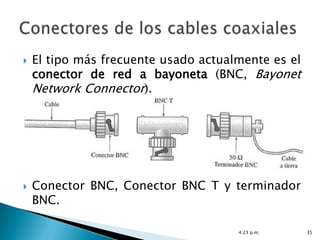

35.  El tipo más frecuente usado actualmente es el
conector de red a bayoneta (BNC, Bayonet
Network Connector).
 Conector BNC, Conector BNC T y terminador
BNC.
4:23 p.m. 35

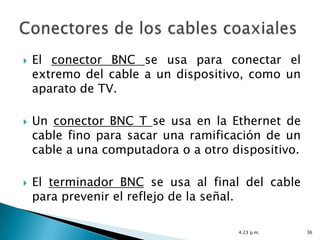

36.  El conector BNC se usa para conectar el
extremo del cable a un dispositivo, como un
aparato de TV.
 Un conector BNC T se usa en la Ethernet de
cable fino para sacar una ramificación de un
cable a una computadora o a otro dispositivo.
 El terminador BNC se usa al final del cable
para prevenir el reflejo de la señal.
4:23 p.m. 36

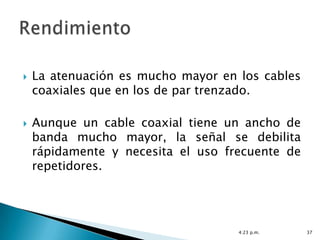

37.  La atenuación es mucho mayor en los cables
coaxiales que en los de par trenzado.
 Aunque un cable coaxial tiene un ancho de
banda mucho mayor, la señal se debilita
rápidamente y necesita el uso frecuente de
repetidores.
4:23 p.m. 37

38. 4:23 p.m. 38

39. 4:23 p.m. 39
