El documento describe diferentes medios de transmisión de datos, incluyendo medios guiados como cables de par trenzado, coaxiales y de fibra óptica, así como medios no guiados como el aire, el vacío y microondas. Explica las características, ventajas e inconvenientes de cada medio y cómo se clasifican dependiendo de si guían o no la señal a lo largo de un camino físico.

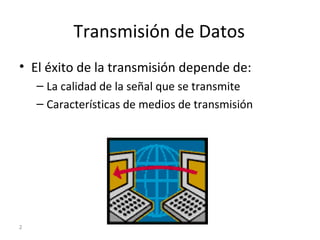

2. Transmisión de Datos
• El éxito de la transmisión depende de:
– La calidad de la señal que se transmite
– Características de medios de transmisión
2

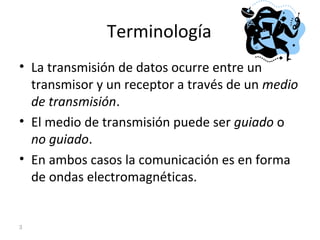

3. Terminología
• La transmisión de datos ocurre entre un
transmisor y un receptor a través de un medio
de transmisión.
• El medio de transmisión puede ser guiado o
no guiado.
• En ambos casos la comunicación es en forma
de ondas electromagnéticas.
3

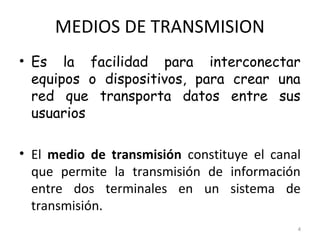

4. MEDIOS DE TRANSMISION
• Es la facilidad para interconectar
equipos o dispositivos, para crear una
red que transporta datos entre sus
usuarios
• El medio de transmisión constituye el canal
que permite la transmisión de información
entre dos terminales en un sistema de
transmisión.
4

5. MEDIOS DE TRANSMISION
• Las transmisiones se realizan habitualmente
empleando ondas electromagnéticas que se
propagan a través del canal.
• A veces el canal es un medio físico y otras
veces no, ya que las ondas electromagnéticas
son susceptibles de ser transmitidas por el
vacío
5

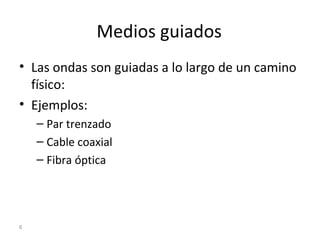

6. Medios guiados
• Las ondas son guiadas a lo largo de un camino
físico:
• Ejemplos:
– Par trenzado
– Cable coaxial
– Fibra óptica
6

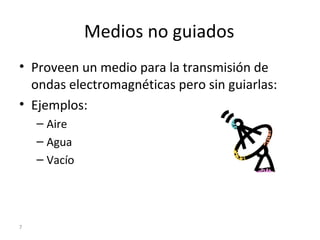

7. Medios no guiados
• Proveen un medio para la transmisión de
ondas electromagnéticas pero sin guiarlas:
• Ejemplos:
– Aire
– Agua
– Vacío
7

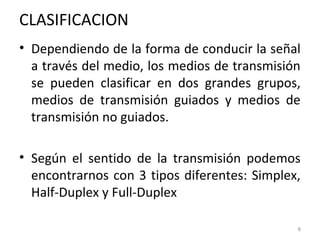

8. CLASIFICACION
• Dependiendo de la forma de conducir la señal
a través del medio, los medios de transmisión
se pueden clasificar en dos grandes grupos,
medios de transmisión guiados y medios de
transmisión no guiados.

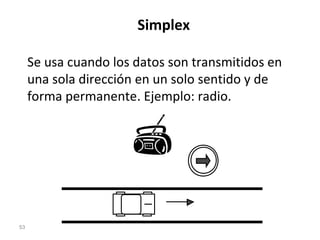

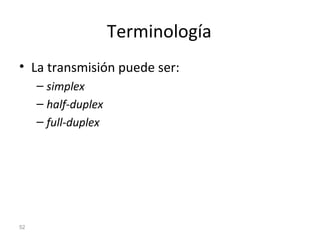

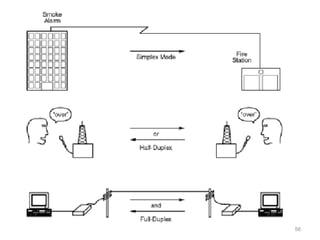

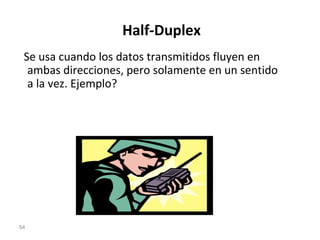

• Según el sentido de la transmisión podemos
encontrarnos con 3 tipos diferentes: Simplex,
Half-Duplex y Full-Duplex
8

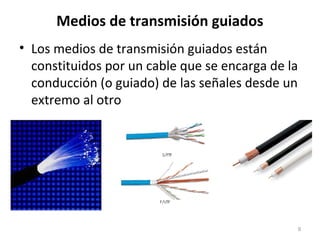

9. Medios de transmisión guiados
• Los medios de transmisión guiados están
constituidos por un cable que se encarga de la
conducción (o guiado) de las señales desde un
extremo al otro
9

10. • Las principales características de los medios guiados
son:
• El tipo de conductor utilizado.
• La velocidad máxima de transmisión.
• Las distancias máximas que puede ofrecer entre
repetidores.
• La inmunidad frente a interferencias
electromagnéticas.
• La facilidad de instalación.
• La capacidad de soportar diferentes tecnologías de
nivel de enlace.
• La velocidad de transmisión depende directamente
de la distancia entre los terminales
10

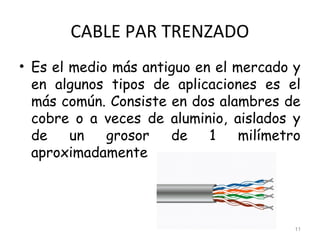

11. CABLE PAR TRENZADO
• Es el medio más antiguo en el mercado y
en algunos tipos de aplicaciones es el
más común. Consiste en dos alambres de
cobre o a veces de aluminio, aislados y
de un grosor de 1 milímetro
aproximadamente
11

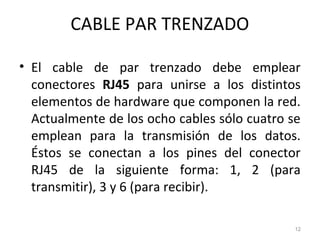

12. CABLE PAR TRENZADO
• El cable de par trenzado debe emplear
conectores RJ45 para unirse a los distintos
elementos de hardware que componen la red.
Actualmente de los ocho cables sólo cuatro se
emplean para la transmisión de los datos.
Éstos se conectan a los pines del conector
RJ45 de la siguiente forma: 1, 2 (para
transmitir), 3 y 6 (para recibir).
12

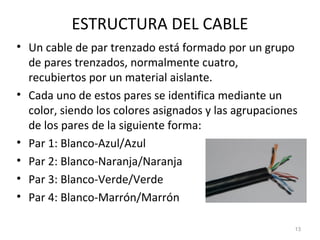

13. ESTRUCTURA DEL CABLE
• Un cable de par trenzado está formado por un grupo
de pares trenzados, normalmente cuatro,
recubiertos por un material aislante.
• Cada uno de estos pares se identifica mediante un
color, siendo los colores asignados y las agrupaciones
de los pares de la siguiente forma:
• Par 1: Blanco-Azul/Azul
• Par 2: Blanco-Naranja/Naranja
• Par 3: Blanco-Verde/Verde
• Par 4: Blanco-Marrón/Marrón
13

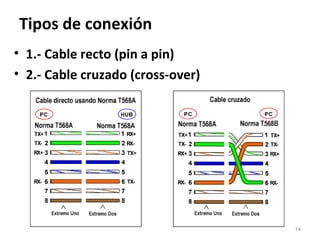

14. Tipos de conexión
• 1.- Cable recto (pin a pin)
• 2.- Cable cruzado (cross-over)
14

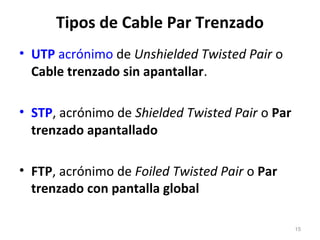

15. Tipos de Cable Par Trenzado
• UTP acrónimo de Unshielded Twisted Pair o
Cable trenzado sin apantallar.
• STP, acrónimo de Shielded Twisted Pair o Par
trenzado apantallado
• FTP, acrónimo de Foiled Twisted Pair o Par
trenzado con pantalla global
15

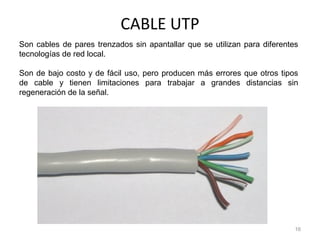

16. CABLE UTP
16
Son cables de pares trenzados sin apantallar que se utilizan para diferentes
tecnologías de red local.
Son de bajo costo y de fácil uso, pero producen más errores que otros tipos
de cable y tienen limitaciones para trabajar a grandes distancias sin
regeneración de la señal.

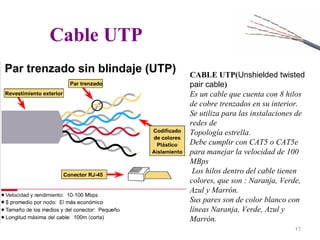

17. Cable UTP
17
CABLE UTP(Unshielded twisted
pair cable)
Es un cable que cuenta con 8 hilos
de cobre trenzados en su interior.
Se utiliza para las instalaciones de
redes de
Topología estrella.
Debe cumplir con CAT5 o CAT5e
para manejar la velocidad de 100
MBps
Los hilos dentro del cable tienen
colores, que son : Naranja, Verde,
Azul y Marrón.
Sus pares son de color blanco con
líneas Naranja, Verde, Azul y
Marrón.

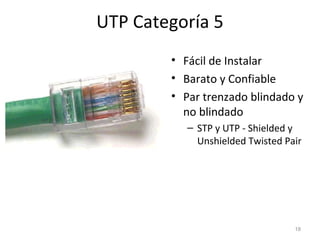

18. UTP Categoría 5
• Fácil de Instalar
• Barato y Confiable
• Par trenzado blindado y
no blindado
– STP y UTP - Shielded y
Unshielded Twisted Pair
18

19. 19

20. CABLE STP
20
Es utilizado generalmente en las instalaciones de
procesos de datos por su capacidad y buenas
características contra las radiaciones
electromagnéticas, pero el inconveniente es que
es un cable robusto, caro y difícil de instalar
Es más caro que la versión no apantallada o UTP

21. 21

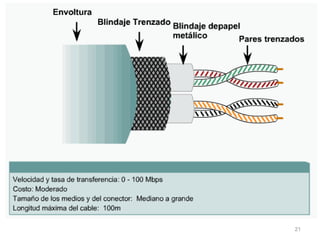

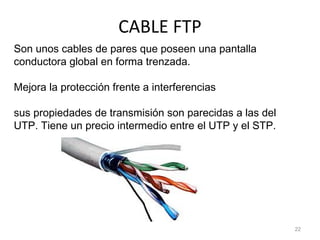

22. CABLE FTP
22
Son unos cables de pares que poseen una pantalla
conductora global en forma trenzada.
Mejora la protección frente a interferencias
sus propiedades de transmisión son parecidas a las del
UTP. Tiene un precio intermedio entre el UTP y el STP.

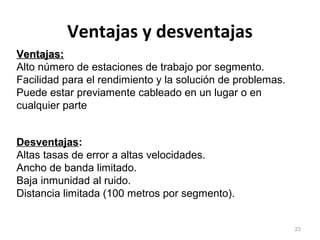

23. Ventajas y desventajas
23
Ventajas:Ventajas:
Alto número de estaciones de trabajo por segmento.
Facilidad para el rendimiento y la solución de problemas.
Puede estar previamente cableado en un lugar o en
cualquier parte
Desventajas:
Altas tasas de error a altas velocidades.
Ancho de banda limitado.
Baja inmunidad al ruido.
Distancia limitada (100 metros por segmento).

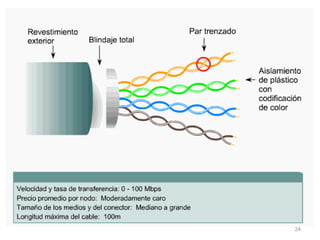

24. 24

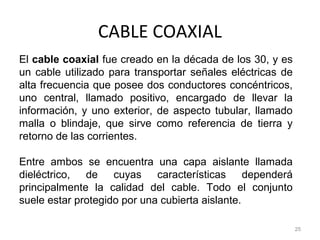

25. CABLE COAXIAL
25

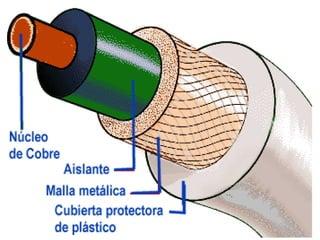

El cable coaxial fue creado en la década de los 30, y es
un cable utilizado para transportar señales eléctricas de
alta frecuencia que posee dos conductores concéntricos,
uno central, llamado positivo, encargado de llevar la
información, y uno exterior, de aspecto tubular, llamado
malla o blindaje, que sirve como referencia de tierra y
retorno de las corrientes.
Entre ambos se encuentra una capa aislante llamada
dieléctrico, de cuyas características dependerá
principalmente la calidad del cable. Todo el conjunto
suele estar protegido por una cubierta aislante.

26. 26

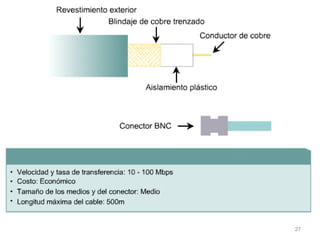

27. 27

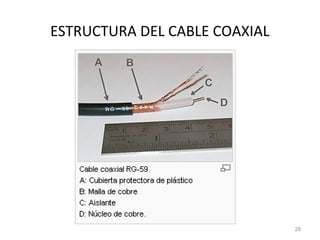

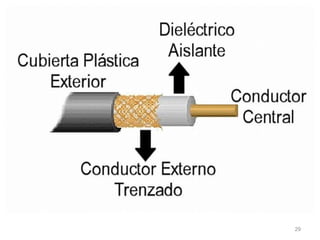

28. ESTRUCTURA DEL CABLE COAXIAL
28

29. 29

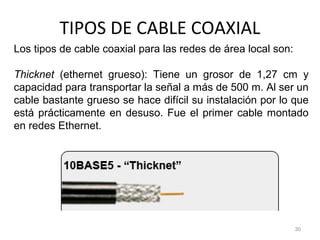

30. TIPOS DE CABLE COAXIAL
30
Los tipos de cable coaxial para las redes de área local son:
Thicknet (ethernet grueso): Tiene un grosor de 1,27 cm y
capacidad para transportar la señal a más de 500 m. Al ser un
cable bastante grueso se hace difícil su instalación por lo que
está prácticamente en desuso. Fue el primer cable montado
en redes Ethernet.

31. 31

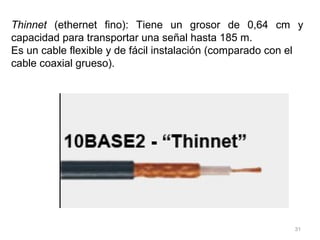

Thinnet (ethernet fino): Tiene un grosor de 0,64 cm y
capacidad para transportar una señal hasta 185 m.
Es un cable flexible y de fácil instalación (comparado con el
cable coaxial grueso).

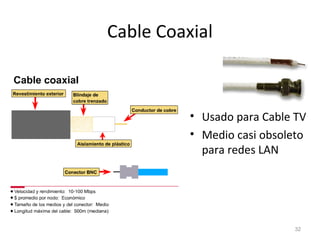

32. Cable Coaxial
• Usado para Cable TV
• Medio casi obsoleto
para redes LAN
32

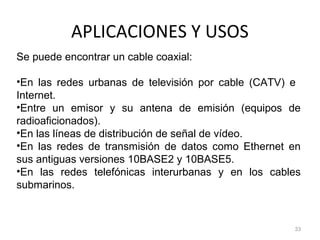

33. APLICACIONES Y USOS
33
Se puede encontrar un cable coaxial:
•En las redes urbanas de televisión por cable (CATV) e
Internet.
•Entre un emisor y su antena de emisión (equipos de
radioaficionados).
•En las líneas de distribución de señal de vídeo.
•En las redes de transmisión de datos como Ethernet en
sus antiguas versiones 10BASE2 y 10BASE5.
•En las redes telefónicas interurbanas y en los cables
submarinos.

34. Conector BNC
34
Terminator
Conector BNC
Cable Coaxial

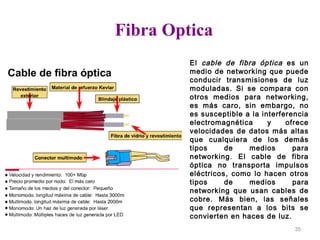

35. Fibra Optica
35
El cable de fibra óptica es un
medio de networking que puede
conducir transmisiones de luz
moduladas. Si se compara con
otros medios para networking,
es más caro, sin embargo, no
es susceptible a la interferencia
electromagnética y ofrece
velocidades de datos más altas
que cualquiera de los demás
tipos de medios para
networking. El cable de fibra
óptica no transporta impulsos
eléctricos, como lo hacen otros
tipos de medios para
networking que usan cables de
cobre. Más bien, las señales
que representan a los bits se
convierten en haces de luz.

36. 36

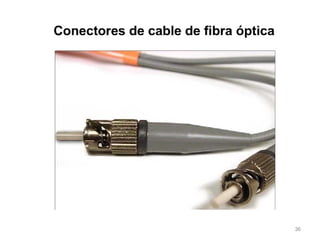

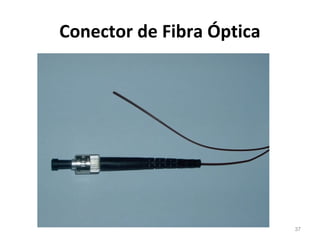

37. Conector de Fibra Óptica
37

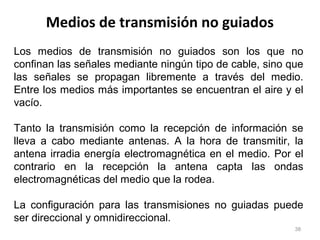

38. Medios de transmisión no guiados
38
Los medios de transmisión no guiados son los que no
confinan las señales mediante ningún tipo de cable, sino que
las señales se propagan libremente a través del medio.
Entre los medios más importantes se encuentran el aire y el
vacío.
Tanto la transmisión como la recepción de información se
lleva a cabo mediante antenas. A la hora de transmitir, la
antena irradia energía electromagnética en el medio. Por el
contrario en la recepción la antena capta las ondas
electromagnéticas del medio que la rodea.
La configuración para las transmisiones no guiadas puede
ser direccional y omnidireccional.

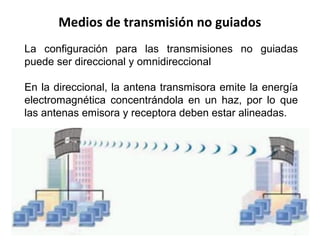

39. Medios de transmisión no guiados
39
La configuración para las transmisiones no guiadas
puede ser direccional y omnidireccional
En la direccional, la antena transmisora emite la energía
electromagnética concentrándola en un haz, por lo que
las antenas emisora y receptora deben estar alineadas.

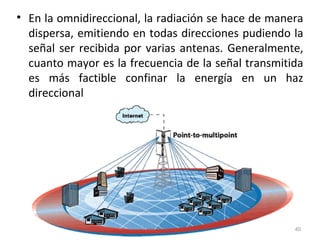

40. • En la omnidireccional, la radiación se hace de manera
dispersa, emitiendo en todas direcciones pudiendo la
señal ser recibida por varias antenas. Generalmente,
cuanto mayor es la frecuencia de la señal transmitida
es más factible confinar la energía en un haz
direccional
40

41. 41

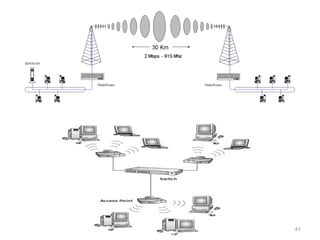

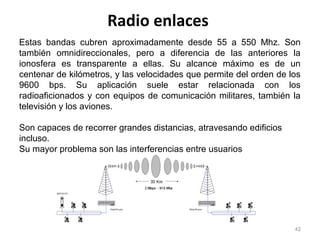

42. Radio enlaces
42
Estas bandas cubren aproximadamente desde 55 a 550 Mhz. Son
también omnidireccionales, pero a diferencia de las anteriores la
ionosfera es transparente a ellas. Su alcance máximo es de un
centenar de kilómetros, y las velocidades que permite del orden de los
9600 bps. Su aplicación suele estar relacionada con los
radioaficionados y con equipos de comunicación militares, también la
televisión y los aviones.
Son capaces de recorrer grandes distancias, atravesando edificios
incluso.
Su mayor problema son las interferencias entre usuarios

43. Microondas Satelitales
• Las microondas satelitales lo que hacen básicamente, es
retransmitir información, se usa como enlace entre dos o más
transmisores / receptores terrestres, denominados estaciones
base. El satélite funciona como un espejo sobre el cual la señal
rebota, su principal función es la de amplificar la señal,
corregirla y retransmitirla a una o más antenas ubicadas en la
tierra.
43

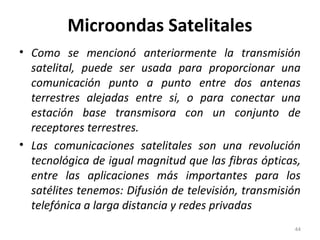

44. Microondas Satelitales
• Como se mencionó anteriormente la transmisión
satelital, puede ser usada para proporcionar una
comunicación punto a punto entre dos antenas
terrestres alejadas entre si, o para conectar una
estación base transmisora con un conjunto de
receptores terrestres.
• Las comunicaciones satelitales son una revolución
tecnológica de igual magnitud que las fibras ópticas,
entre las aplicaciones más importantes para los
satélites tenemos: Difusión de televisión, transmisión
telefónica a larga distancia y redes privadas
44

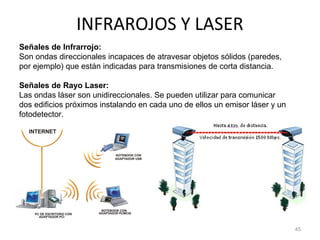

45. INFRAROJOS Y LASER
45
Señales de Infrarrojo:
Son ondas direccionales incapaces de atravesar objetos sólidos (paredes,
por ejemplo) que están indicadas para transmisiones de corta distancia.
Señales de Rayo Laser:
Las ondas láser son unidireccionales. Se pueden utilizar para comunicar
dos edificios próximos instalando en cada uno de ellos un emisor láser y un
fotodetector.

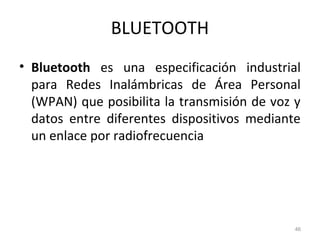

46. BLUETOOTH
• Bluetooth es una especificación industrial
para Redes Inalámbricas de Área Personal
(WPAN) que posibilita la transmisión de voz y
datos entre diferentes dispositivos mediante
un enlace por radiofrecuencia
46

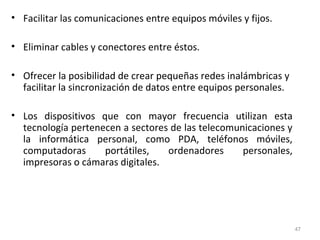

47. • Facilitar las comunicaciones entre equipos móviles y fijos.
• Eliminar cables y conectores entre éstos.
• Ofrecer la posibilidad de crear pequeñas redes inalámbricas y
facilitar la sincronización de datos entre equipos personales.
• Los dispositivos que con mayor frecuencia utilizan esta
tecnología pertenecen a sectores de las telecomunicaciones y
la informática personal, como PDA, teléfonos móviles,
computadoras portátiles, ordenadores personales,
impresoras o cámaras digitales.
47

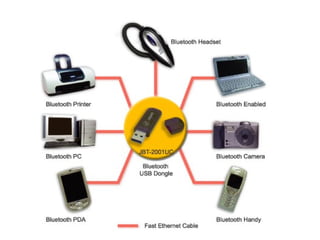

48. 48

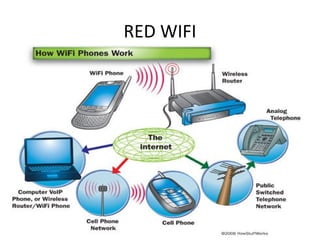

49. RED WIFI
49

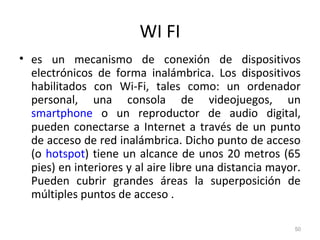

50. WI FI
• es un mecanismo de conexión de dispositivos
electrónicos de forma inalámbrica. Los dispositivos
habilitados con Wi-Fi, tales como: un ordenador
personal, una consola de videojuegos, un
smartphone o un reproductor de audio digital,
pueden conectarse a Internet a través de un punto
de acceso de red inalámbrica. Dicho punto de acceso
(o hotspot) tiene un alcance de unos 20 metros (65
pies) en interiores y al aire libre una distancia mayor.
Pueden cubrir grandes áreas la superposición de
múltiples puntos de acceso .
50

51. 51

52. Terminología
• La transmisión puede ser:
– simplex
– half-duplex
– full-duplex
52

53. Simplex
Se usa cuando los datos son transmitidos en
una sola dirección en un solo sentido y de
forma permanente. Ejemplo: radio.
53

54. Half-Duplex
Se usa cuando los datos transmitidos fluyen en
ambas direcciones, pero solamente en un sentido
a la vez. Ejemplo?
54

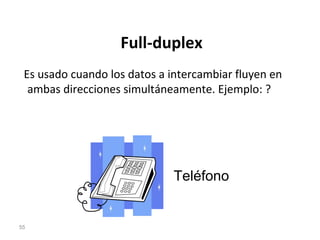

55. Full-duplex
Es usado cuando los datos a intercambiar fluyen en
ambas direcciones simultáneamente. Ejemplo: ?
55
Teléfono

56. 56
