1. MEMORIA DESCRIPTIVA DE INSTALACIONES ELECTRICAS
I.E. MOLINO – PACHITEA – HUÁNUCO Página 1
MEMORIA DE CALCULO DE
INSTALACIONES ELECTRICAS
INSTITUCION EDUCATIVA : “MOLINO”
UBICACION : MOLINO - PACHITEA - HUANUCO
PROYECTISTA : ING. GUALBERTO FLORES MOTTA
1. GENERALIDADES
El presente proyecto comprende el desarrollo de la I.E. Molino, a nivel de redes eléctricas
interiores y exteriores, alimentador al tablero general (T-G), tableros de distribución (TD) a
nivel de ejecución en obra, ubicado en Distrito de Molino, Provincia de Pachitea,
Departamento de Huánuco.
2. ALCANCE DEL PROYECTO
El proyecto de Instalaciones Eléctricas comprende lo siguiente:
Diseño del alimentador desde la acometida de el concesionario de energía eléctrica al
tablero T-G, y de este a los tableros eléctricos de distribución ubicados en pabellones, que
constan de 1, 2 y 3 niveles, tanto para circuitos de alumbrado, interior, exterior, circuitos de
tomacorrientes, circuitos para salidas de fuerza. El proyecto se ha desarrollado en base a
los planos de arquitectura respectivos.
3. DESCRIPCION DEL PROYECTO
El proyecto está compuesto de:
a) Circuitos de alimentación a los Tableros T-G, TD-1, TD-2, TD-3, TF-01, TF-02
La carga de máxima demanda para estos pabellones existentes se ha calculado de acuerdo
a la sección 050-204 del Código Nacional de Electrificación utilización 2006.
La red de circuitos de alimentación se inicia desde el punto de llegada del
Concesionario Eléctrico la institución Educativa al tablero T-G y desde este a los
tableros mencionados líneas arriba.
En el plano IE-06 se muestra la red general de circuitos exteriores de alimentación del
T-G a los tableros de distribución en referencia, en los demás planos se muestran las
plantas de distribución de interiores (Pabellones 1, 2 y 3), diagramas unifilares de
tableros y sub tableros, los cuadros de cargas respectivos, cálculos de caída de tensión
y también se muestran detalles importantes para las instalaciones eléctricas.
b) Instalaciones de interiores
Estas se refieren a las instalaciones eléctricas dentro de los pabellones que
comprenden: aulas, talleres, ss.hh, vigilancia, secretaría y administración que
comprenden circuitos de iluminación, tomacorrientes, así como, diversos artefactos de

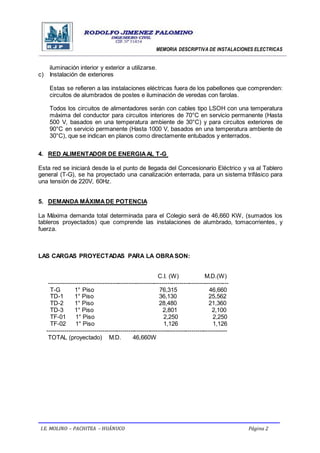

2. MEMORIA DESCRIPTIVA DE INSTALACIONES ELECTRICAS
I.E. MOLINO – PACHITEA – HUÁNUCO Página 2
iluminación interior y exterior a utilizarse.
c) Instalación de exteriores
Estas se refieren a las instalaciones eléctricas fuera de los pabellones que comprenden:
circuitos de alumbrados de postes e iluminación de veredas con farolas.
Todos los circuitos de alimentadores serán con cables tipo LSOH con una temperatura
máxima del conductor para circuitos interiores de 70°C en servicio permanente (Hasta
500 V, basados en una temperatura ambiente de 30°C) y para circuitos exteriores de
90°C en servicio permanente (Hasta 1000 V, basados en una temperatura ambiente de
30°C), que se indican en planos como directamente entubados y enterrados.
4. RED ALIMENTADOR DE ENERGIAAL T-G
Esta red se iniciará desde la el punto de llegada del Concesionario Eléctrico y va al Tablero
general (T-G), se ha proyectado una canalización enterrada, para un sistema trifásico para
una tensión de 220V, 60Hz.
5. DEMANDA MÁXIMADE POTENCIA
La Máxima demanda total determinada para el Colegio será de 46,660 KW, (sumados los
tableros proyectados) que comprende las instalaciones de alumbrado, tomacorrientes, y
fuerza.
LAS CARGAS PROYECTADAS PARA LA OBRASON:
C.I. (W) M.D.(W)
-------------------------------------------------------------------------------------------
T-G 1° Piso 76,315 46,660
TD-1 1° Piso 36,130 25,562
TD-2 1° Piso 28,480 21,360
TD-3 1° Piso 2,801 2,100
TF-01 1° Piso 2,250 2,250
TF-02 1° Piso 1,126 1,126
-------------------------------------------------------------------------------------------
TOTAL (proyectado) M.D. 46,660W
3. MEMORIA DESCRIPTIVA DE INSTALACIONES ELECTRICAS
I.E. MOLINO – PACHITEA – HUÁNUCO Página 3
CALCULO DE MAXIMA DEMANDA DE TD-1 – PABELLON 1
CALCULO DE MAXIMA DEMANDA DE TD-2 – PABELLON 2

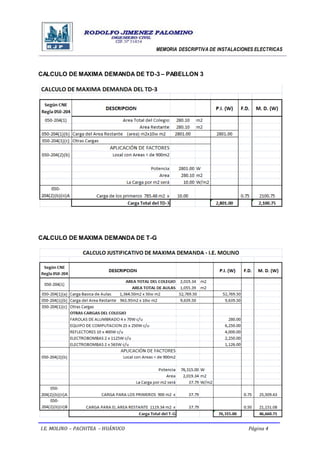

4. MEMORIA DESCRIPTIVA DE INSTALACIONES ELECTRICAS
I.E. MOLINO – PACHITEA – HUÁNUCO Página 4
CALCULO DE MAXIMA DEMANDA DE TD-3 – PABELLON 3
CALCULO DE MAXIMA DEMANDA DE T-G
5. MEMORIA DESCRIPTIVA DE INSTALACIONES ELECTRICAS
I.E. MOLINO – PACHITEA – HUÁNUCO Página 5
6. PARÁMETROS CONSIDERADOS
Caída máxima de tensión permisible en el extremo terminal más desfavorable de la red:
2.5% de la tensión nominal.
Factor de demanda : Indicados para Escuelas según CNE
Factor de potencia : 0.80
Carga por área : 50 w/m2 aulas, 10w/m2 área restante
7. ILUMINACIÓN
En lo que respecta a iluminación, se ha considerado lo siguiente:
Iluminación de aulas, talleres, gimnasio : 500 Lux
Iluminación de oficinas : 300 Lux
Iluminación de SS.HH. y corredores : 200 Lux
8. SISTEMADE CENTROS DE RECURSOS TECNOLÓGICOS
Dentro del sistema de centros de recursos tecnológicos se ha considerado salidas de
tomacorrientes estabilizados.
9. PROTECCION DE PUESTAATIERRA
En el diseño del presente proyecto se ha considerado la inclusión de la instalación de
puesta a tierra conectando todas las partes metálicas normalmente sin tensión “no
conductoras” de la corriente y expuestas de la instalación, como son las cubiertas de los
tableros, caja porta-medidor, estructuras metálicas, así como la barra de tierra de los
tableros serán conectadas al sistema de puesta a tierra.
El sistema de puesta a tierra está conformada por un pozo a tierra PT-1, construido
según detalle indicado en plano IE-06.
La resistencia del pozo a tierra será menor a 15 ohmios.
10. PROTECCION DE DESCARGAS ELECTRICAATMOSFERICA
Con la finalidad de proteger las instalaciones de la Institución Educativa y sus ocupantes se
ha considerado en el diseño del presente proyecto la instalación de un pararrayo tipo PDC
con dispositivo de cebado no electrónico y su sistema de tres pozos a tierra (PT-2). La
resistencia en conjunto del sistema de los pozos a tierra no será mayor a 5 ohmios.
11. RELACION DE PLANOS:
IE-01 Planta 1º y 2º Piso Alimentación y distribución interior, detalles pabellón 1
IE-02 Planta 3º Piso Alimentación y distribución interior, detalles pabellón 1
IE-03 Planta 1º y 2º Piso Alimentación y distribución interior, detalles pabellón 2
IE-04 Planta 3º Piso Alimentación y distribución interior, detalles pabellón 2
IE-05 Planta 1º y 2º Piso Alimentación y distribución interior, detalles pabellón 3
IE-06 Planta 1º Piso red de Alimentación General y distribución alumbrado exterior
6. MEMORIA DESCRIPTIVA DE INSTALACIONES ELECTRICAS
I.E. MOLINO – PACHITEA – HUÁNUCO Página 6
12. CÓDIGO Y REGLAMENTOS
Todo el proyecto se efectuó de acuerdo con los requisitos de las secciones aplicables a los
siguientes Códigos o Reglamentos:
Código Nacional de Electricidad – Utilización 2006.
Reglamento Nacional de Edificaciones.
Normas de DGE-MEM.
Normas IEC y otras aplicables al proyecto.
13. PRUEBAS
En la parte eléctrica deberá realizarse pruebas de continuidad, tensión, aislamiento,
balanceo de carga, funcionamiento de equipos de iluminación, funcionamiento de todas las
instalaciones a plena carga, mediciones de la resistencia del pozo de tierra, etc. Todas
estas pruebas y mediciones deberán ser certificadas mediante un protocolo de pruebas
con la participación de profesionales especialistas del caso. Los resultados de las
mediciones deberán cumplir con las exigencias mínimas indicados en el Código Nacional de
Electricidad.
Sobre las pruebas de aislamiento, serán:
- Entre cada uno de los conductores activos y tierra.
- Entre todos los conductores activos
Sobre la resistencia mínima de aislamiento
El valor de las resistencias de aislamiento entre dos tramos de instalación eléctrica ubicados
entre dos dispositivos de protección, desconectados todos los artefactos que consuman
corriente deberá ser no menor de 1,000 Ohms por voltaje. Para el caso de 380V, el
aislamiento no debe ser menor a 0.38 Mega Ohms y para 220V no debe ser menor que 0.22
Mega Ohms para una tensión de prueba de 500V Para el caso de 380 Voltios, la
resistencias de de los aislantes de los conductores deberán estar por encima de 0.38 Mega
Ohms.
14. CALCULOS JUSTIFICATIVOS
Los cálculos, están relacionado a evaluar las instalaciones definiendo los cálculos de
corriente y la caída de tensión del alimentador, básicamente, pero en el cuadro de cálculo
adjunto, también se indica los cálculos de corriente respectivo.
14.1 Parámetros considerados
Caída máxima de tensión permisible desde el Medidor hasta el Tablero de distribución (T-
G) del local será 2.5% de la tensión nominal, y de este hasta el punto de salida de
utilización más alejado 1.5 % (Art. 3.2.3-CNE).
Carga por área : 50 w/m2 aulas, 10w/m2 área restante
Factor de potencia : 0.80
Factor de demanda : 0.75 para los primeros 900 m, 0.50 restante
Tensión de servicio : 220V
Frecuencia : 60Hz
7. MEMORIA DESCRIPTIVA DE INSTALACIONES ELECTRICAS
I.E. MOLINO – PACHITEA – HUÁNUCO Página 7
14.2 Máxima Demanda de las instalaciones del local :
Los detalles de los cálculos de la Máxima Demanda del Colegio se encuentran indicados en
el Cuadro de Calculo Justificativo de máxima demanda en el plano IE-06
14.3 Cálculos de Intensidades de corriente
Los Cálculos se han hecho con la siguiente fórmula:
Donde :
K= 1.73 para circuitos trifásico
K= 1.00 para circuitos monofásica
14.4 Cálculos de Caída de tensión
Los cálculos de Caída de tensión se han realizado con la siguiente fórmula:
Donde :
I : Corriente en Amperios
V : Tensión de servicio en voltios
MDTOTAL : Máxima demanda total en Watts.
Cos : Factor de potencia, 0.80 y 0.85 (Para electrobombas)
V : Caída de tensión en voltios, 2.5%.
L : Longitud en mts.
: Resistencia especifica o coeficiente de resistividad del
cobre para el conductor en Ohm-mm2/m. Para el cobre
es igual a 0.0175 Ohm-mm2/m.
S : Sección del conductor en mm2
K : Constante que depende del sistema. 1.73 para circuitos
Trifásicos, 2 para circuitos monofásicos.
cosKxVx
MD
I TOTAL
cosx
S
xL
KxIV
8. MEMORIA DESCRIPTIVA DE INSTALACIONES ELECTRICAS
I.E. MOLINO – PACHITEA – HUÁNUCO Página 8
15. CALCULOS DE ILUMINACION PARA SELECCIÓN DE LUMINARIAS
